Это последовательный кабель USB RS232 к 4P4C RJ10, используется для обновления и отладки телескопов.
100% оригинальный чип, с уникальным чипом ftdi ID, внутри платы ft232r rs232.
Совместимая модель:Meade ETX-90 ETX-125 LXD75 LX80 LX90И другие
Больше никаких адаптеров RS232 мама и папа
Замена преобразователя USB в RS232

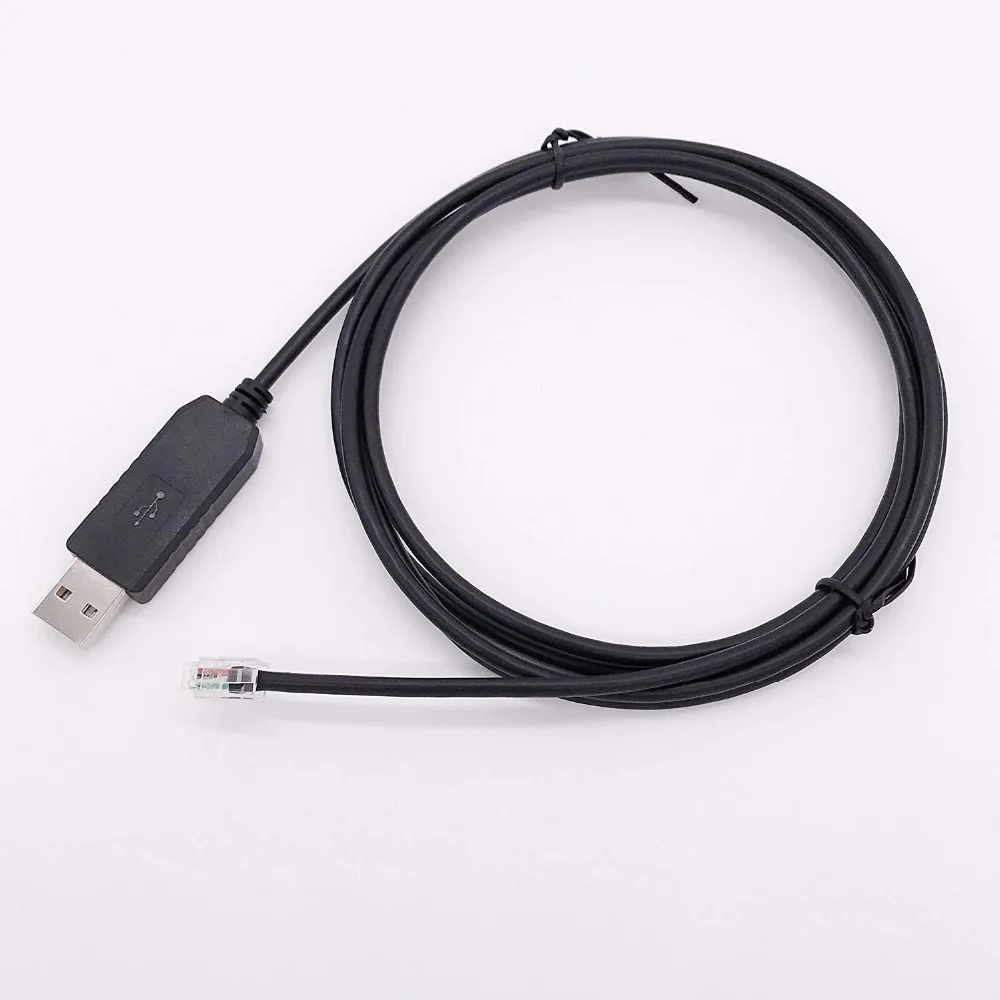

МИДаКабель USB RS232 на 4P4C RJ10, длина кабеля 1,8 м/6 футов
Вывод: 1-Gnd, 2-Gnd, 3-RXD, 4-TXD



Проверьте Тип интерфейса телескопа RS232, чтобы подтвердить, какой кабель вам нужен. Как показано ниже, есть последовательный порт RS232, разъем 4P4C RJ9. Вывод 1-Gnd, 2-Gnd, 3-RXD, 4-TXD, тогда вы выбираете 4P4C.Также есть 6P6C 6P4C, пожалуйста, пришлите мне сообщение с вашим распином.

Информация о наборе микросхем USB
Краткое руководство по трем наиболее распространенным серийным чипсетам USBСилабы CP2102Произведено компанией Silicon Laboratories, Inc. Глобальным поставщиком, H.Q. в США.Мы продали тысячи кабелей с этим чипсетом и нашли их неизменно надежными, без проблем с драйверами.В наших стандартных USB-кабелях используется этот чипсет.FTDI FT232FTDI базируются в Шотландии в Великобритании. Они специализируются на подключении USB к последовательным устройствам, и их продукты по праву считаются лучшими в своем классе. Драйверы регулярно обновляются и работают с широким спектром операционных систем.В наших USB-кабелях премиум-класса используется этот чипсет.Пролифик PL2303Сделано компанией Prolific из Тайваня. В большинстве дешевых кабелей используется этот чипсет. Страдают водители Багги и ненадежные поддельные фишки. Часто новые драйверы отказываются работать с поддельными фишками. Пролифик перестал поддерживать старые чипы, когда Windows 8 была выпущена, что привело к большой путанице.В настоящее время мы не используем какие-либо плодовитые чипы в наших кабелях.
Информация о совместимостиСилабы CP2102
Windows 10Windows 8И 8,1Windows 7Windows сервер 2008Windows VistaWindows сервер 2003Windows XPWindows 2000LinuxМак
Поддерживаются 32 и 64 бит операционных систем.
Ссылки для скачивания последних драйверов здесь.
FTDI FT232
Windows 10Windows 8И 8,1Windows 7Windows сервер 2008Windows VistaWindows сервер 2003Windows XPWindows MEWindows 98LinuxМак ОС XМак ОС 9Мак ОС 8Windows CE.NET (версия 4,2 и выше)Андроид
Поддерживаются 32 и 64 бит операционных систем.
Ссылки для скачивания последних драйверов здесь.
Примечание для пользователей Linux:Стандартное ядро Linux поддерживает все три этих чипсета в течение многих лет, поэтому они должны работать с большинством современных дистрибутивов без загрузки какого-либо программного обеспечения. Все наши кабели протестированы с Linux, а также Windows.
Большинство наших читателей здесь с удивлением узнают, что я заядлый астроном-любитель. Я трачу все шансы, которые я получаю под звездами, используя удивительные виды, которые можно увидеть с моего 10 "Meade LXD-55 Schmidt Newtonian. С моим фоном на фотографии не удивительно, что я больше переходил в астрофографию, чем в зрительное наблюдение. Мои сеансы визуализации обычно проводятся с двумя моими лучшими друзьями в частной обсерватории, принадлежащей одному из них. Обсерватория хорошая, но она находится примерно в 35-40 минутах от меня, и таким образом я не выбираюсь туда так сильно, как хотелось бы. В течение последних нескольких месяцев я готовился к работе над изображением. Одной из первых задач, с которой я сталкивался, было Строительство кабеля, который позволил бы мне управлять телескопом с ПК, и именно об этом и рассказывает сегодняшнее учебное пособие.
Есть несколько причин, по которым нужно управлять своим телескопом с ПК:
Это быстрее, чем использование ручного контроллера.
Это дает вам наглядную помощь при поиске чего-то трудно найти.
Если вы обнаружите что-то неизвестное, программное обеспечение планетария сможет его идентифицировать.
Это необходимо, если вы планируете что-нибудь отображать дольше, чем однократное быстрое экспозиция.
Это круто!
На протяжении строительства данного учебника многие спрашивали меня "Почему бы просто не купить кабель? Они достаточно дешевые на Amazon или EBay."и мой ответ каждый раз оставался одинаковым. "Почему бы не построить его самостоятельно?" Конечно, это было бы быстрее, и с небольшим терпением, это может быть даже дешевле, но никто из них не дает мне удовольствия сказать "я построил это!" Плюс DIYing things-это ядро духа создателя!
Над этим постом вы найдете список деталей, а также список инструментов. Это новые функции, которые вы найдете во всех наших будущих руководствах. Они служат двум целям, чтобы помочь вам быстро найти детали, необходимые для выполнения учебного пособия, и, надеюсь, создать небольшой доход для нас здесь, в TMWB. Каждый раз, когда вы нажимаете на деталь или ссылку на инструмент и приобретаете этот товар, Amazon или Element14 сократит нам небольшой процент от продажи. Заказывая ссылки, вы помогаете TMWB работать, что позволяет нам больше сосредоточиться на проектах и руководствах.

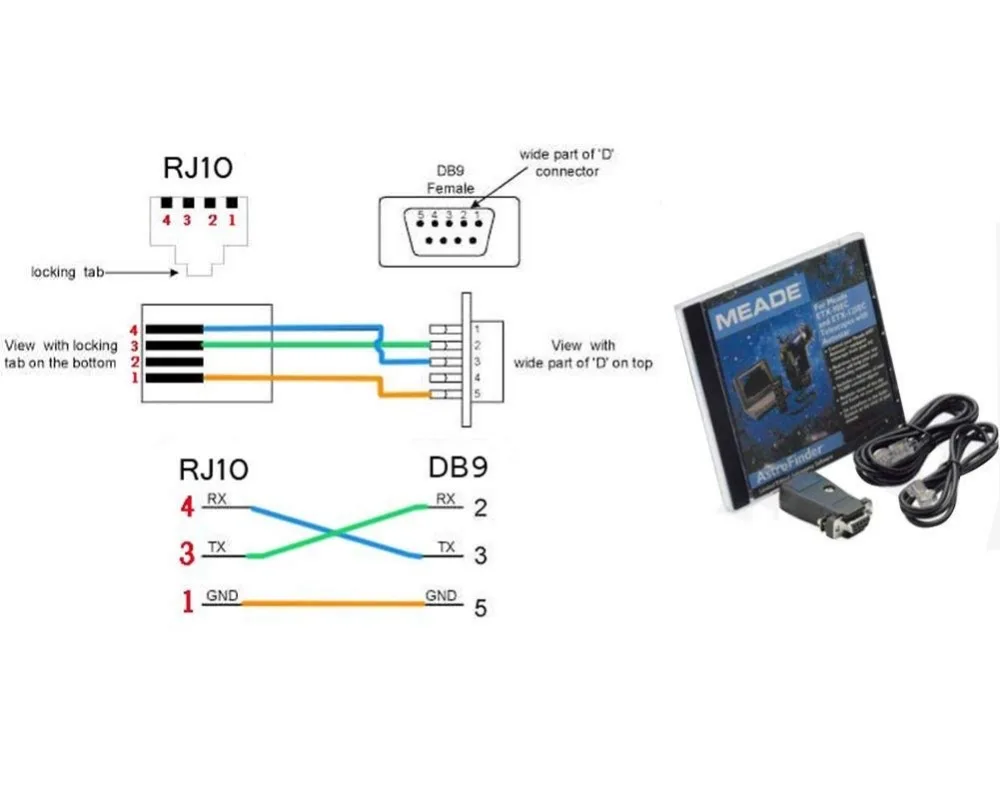

Построить кабель достаточно просто и требует только пайки 3 соединений и помещения 3 провода в вилку RJ10 и обжима Пуансонов для закрепления кабеля. Схема ниже-это то, что мы будем следовать. Я нашел эту схему в интернете несколько месяцев назад и не помню, где нашел ее. Если он ваш, пожалуйста, свяжитесь со мной, чтобы я мог добавить атрибуцию. Я отредактировал его для отображения цветов проводов, которые мы будем использовать.
По сути, нам просто нужно пересечь линии TX и RX между разъемом DB9 и разъемом rj10. Штифты заземления также получают связь между ними. При ориентации разъема RJ10 выровняйте штекер так, чтобы закрытый конец был обращен к вам, а вкладка находится в нижней части. Штырь № 1 затем находится слева, а Штырь № 4 справа.
