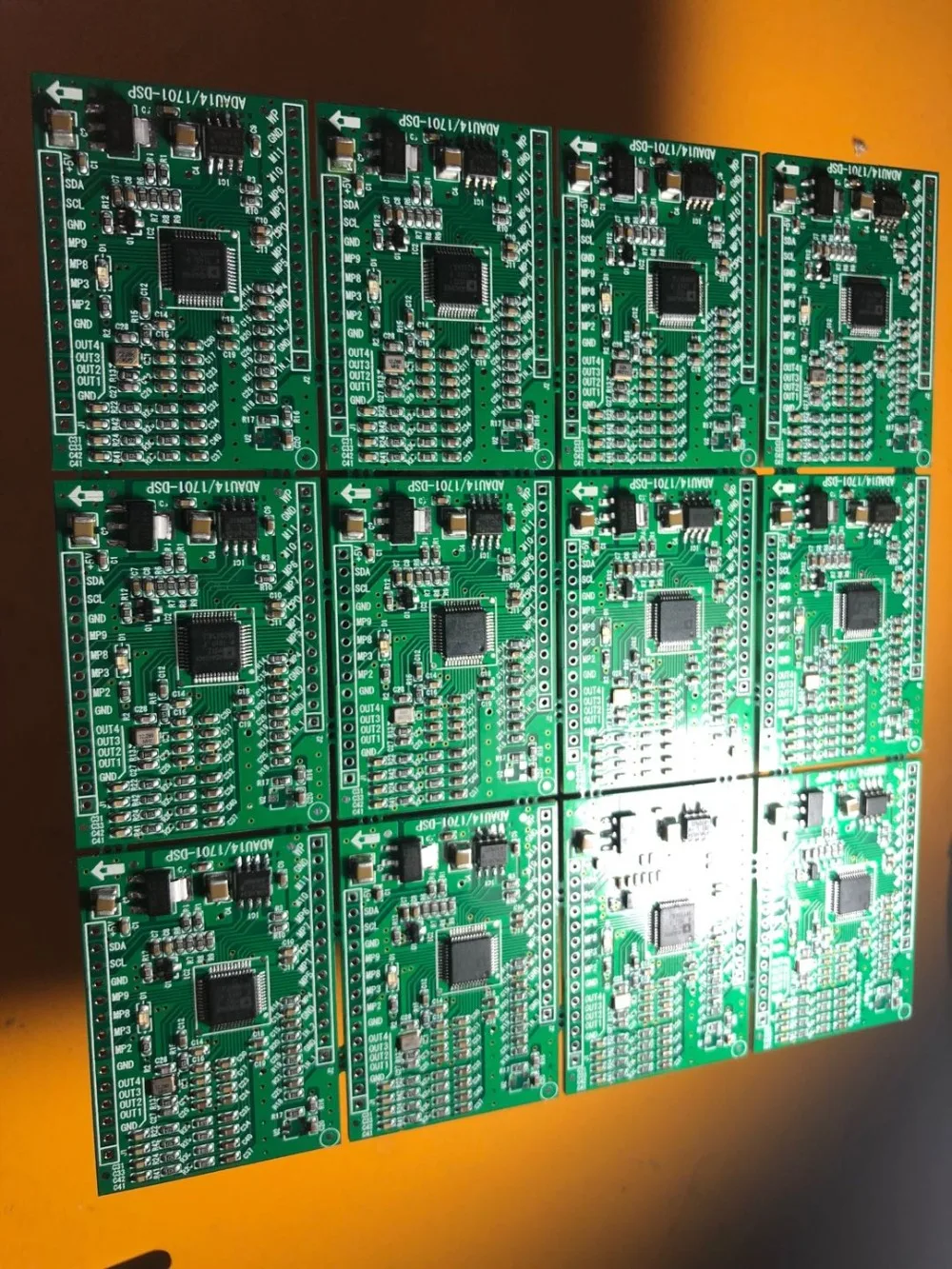

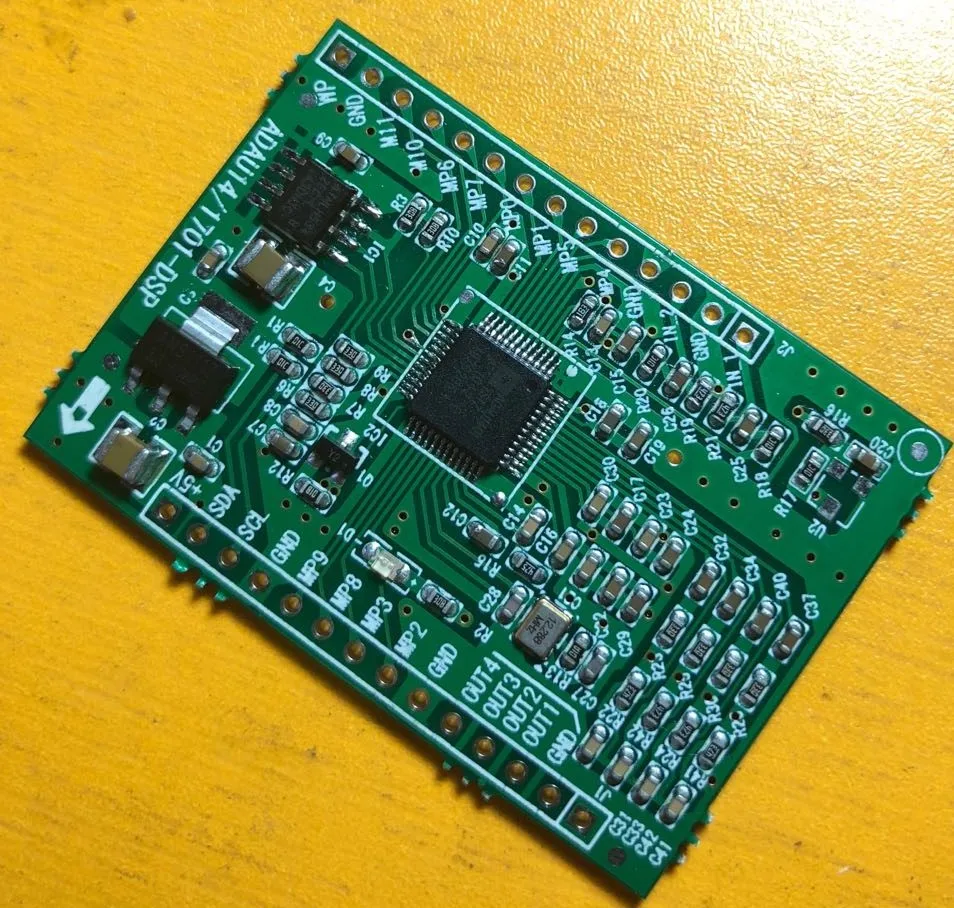

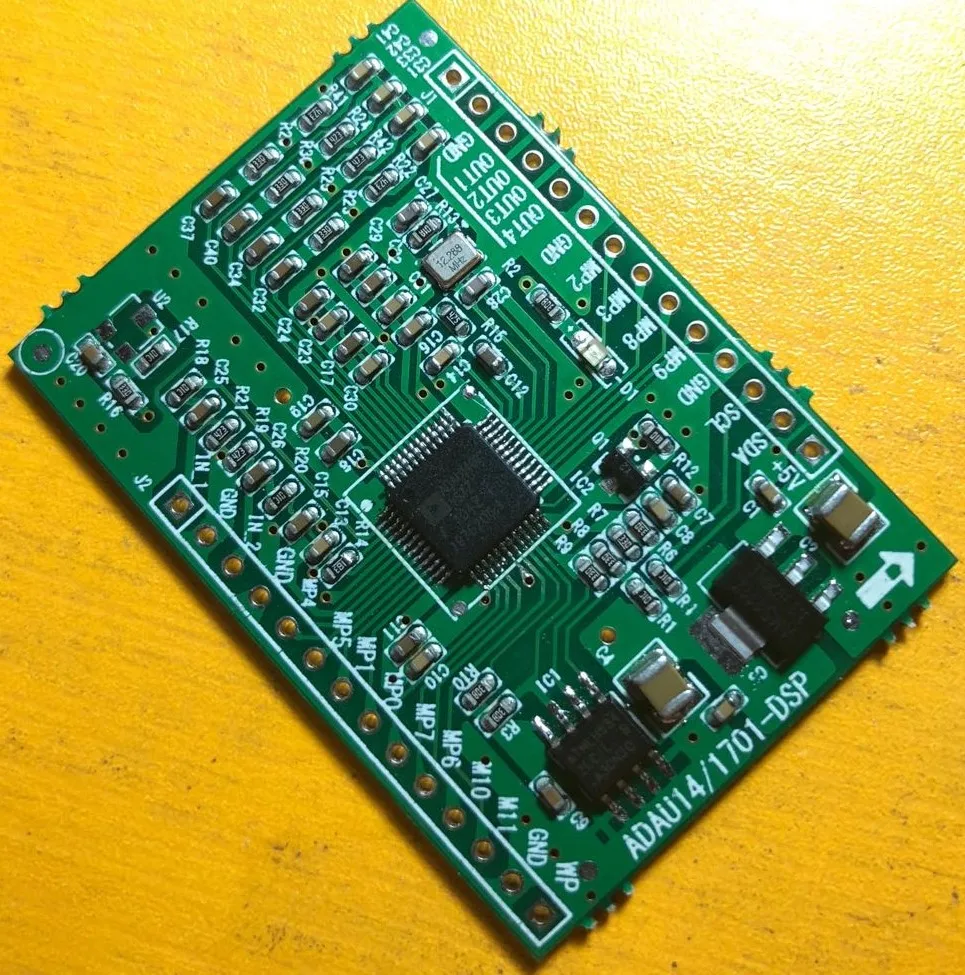

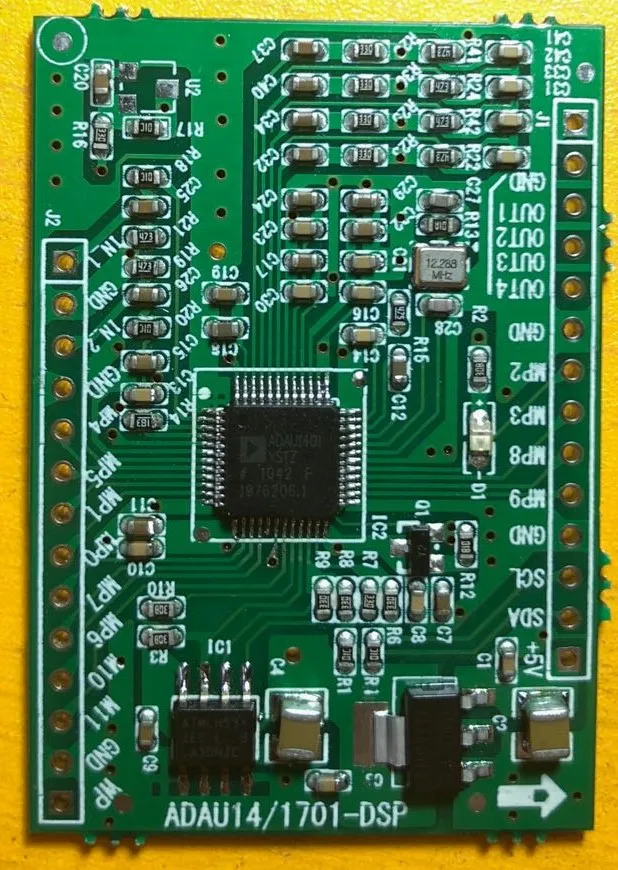

Модуль ADAU1401ADAU1701 DSPmini обучения доска (обновление до ADAU1401) модуль датчика

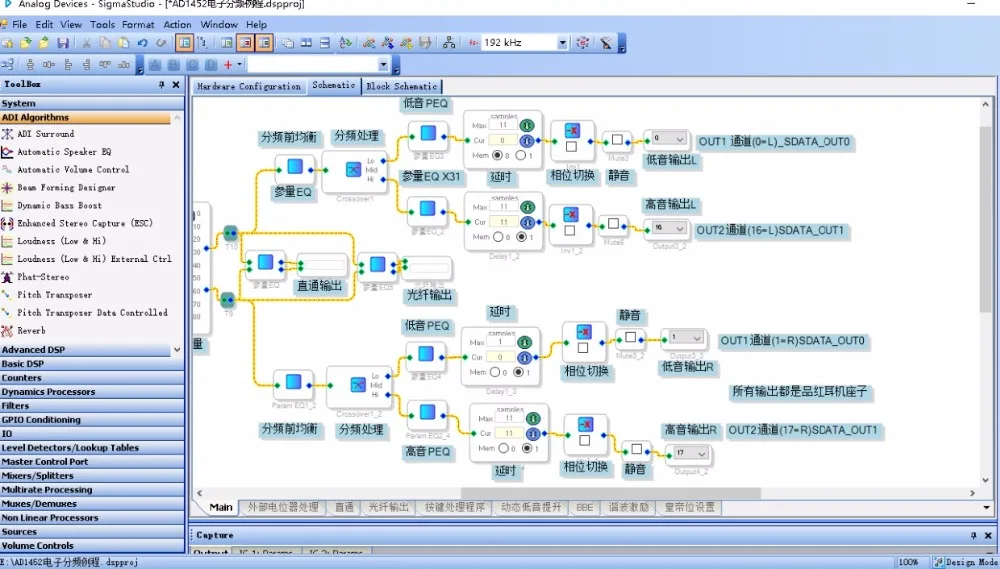

Эта технология обработки сигналов сопоставима с технологией, используемой в высококачественных студийных устройствах. Большая часть обработки выполнена полностью 56 битным двойным точным режимом, поэтому низкая производительность сигнала отличная. ADAU1401 является полностью программируемым DSP. С помощью простого в использовании программного обеспечения SigmaStudio пользователи могут использовать двойной фильтр с двумя заказами, динамический процессор, управление уровнем и модули управления интерфейсом GPIO для настройки процесса обработки пользовательских сигналов графическим способом.

Программа ADAU1401 может быть загружена с серийного EEPROM или загружена с внешнего микроконтроллера, когда он включен. При отключении, текущее состояние параметра может быть записано обратно от ADAU1401 до EEPROM, так что он может быть вызван снова, когда будет запущена следующая программа.

Два АЦП и четыре ЦАП обеспечивают аналоговый вход 98,5 дБ в аналоговый выходной динамический диапазон. Используя Цифровые входные и выходные порты, он может легко подключаться к другим ADC и DAC. ADAU1401 общается через автобус I2C или четыре провода SPI порта.

Применение

Мультимедийная акустическая система

Порт громкоговорителя MP3-плеера

Автомобильный аудио хост

Мини стереофоническая система

Цифровое телевидение

Студийная система монитора

Делитель частоты громкоговорителя

Процессор звуковой эффективности инструмента

Звуковая система сиденья (самолет/тренер)

Это издание подходит для обучения ADAU1401/1701/1702 и использования продукта. ADAU1401 более стабильный, чем ADAU1701 в плохой рабочей среде-40 градусов-105 (ADAU1701 обычно 0-70 градусов). Программа может быть использована, и другие индексы одинаковы. С включением питания, он может работать независимо от SCM. Весь функциональный порт выводится, что может расширить цифровой вход I2S/выход/ключевая функция,/светодиодный драйвер/вспомогательный ADC (моделирование потенциометра)/регулятор громкости кодировщика.

Он предоставляет схематическую схему и множество полезных процедур. По умолчанию устанавливается Предустановленная программа подавления отзывы, и ее можно изменить на функцию в любое время.
