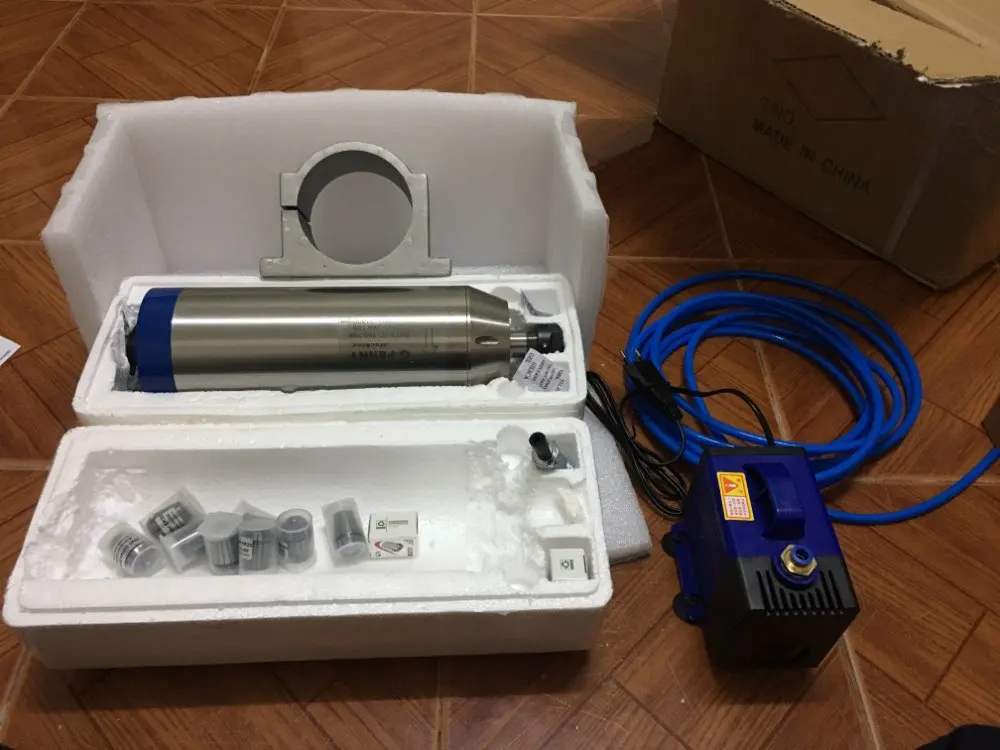

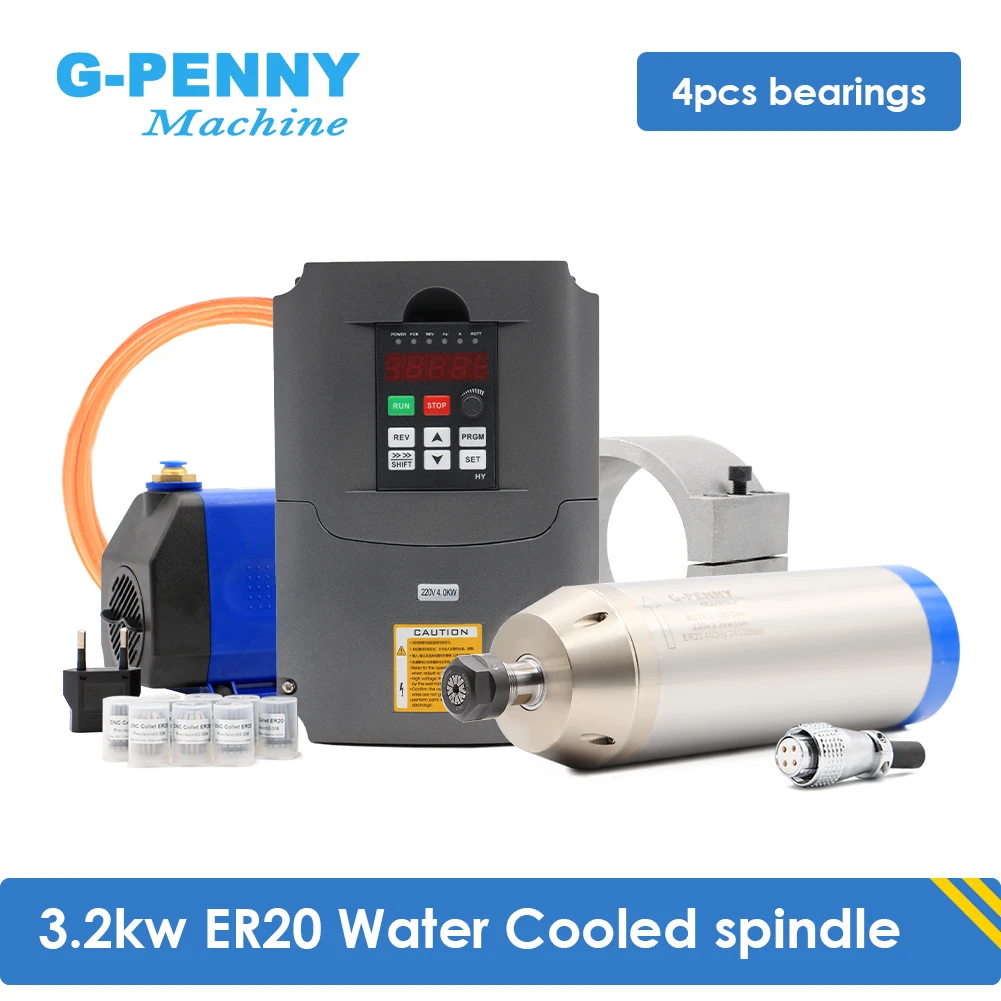

Комплект шпинделя с водяным охлаждением 220 кВт ER20 380 В100 в кВт и HY 4 кВт инвертор и кронштейн шпинделя мм и водяной насос 75 Вт трубка 5 метров

1 и220v 3.2kw ER20 4 подшипники шпиндель с водяным охлаждением

1 и220v 4.0kw на использование опасных материалов в производстве электрического и электронного оборудования Инвертер/частотно-регулируемым приводом

1 и100 мм Шпиндельный зажим/кронштейн

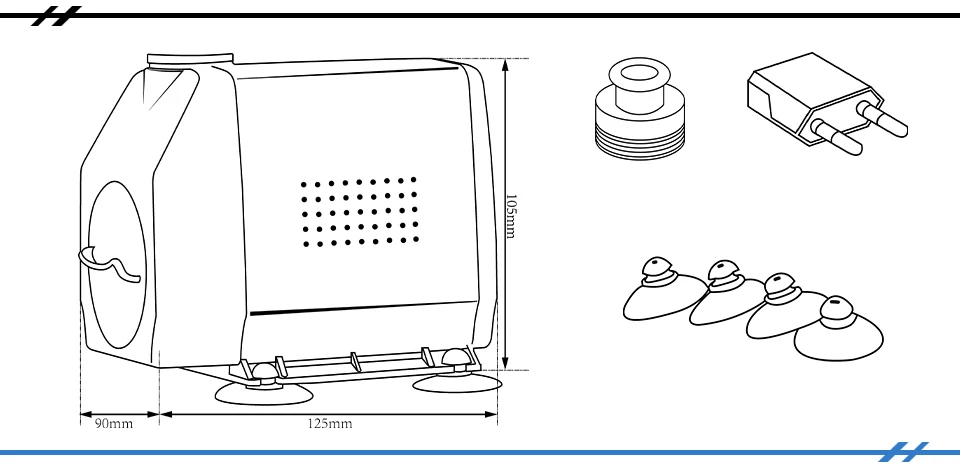

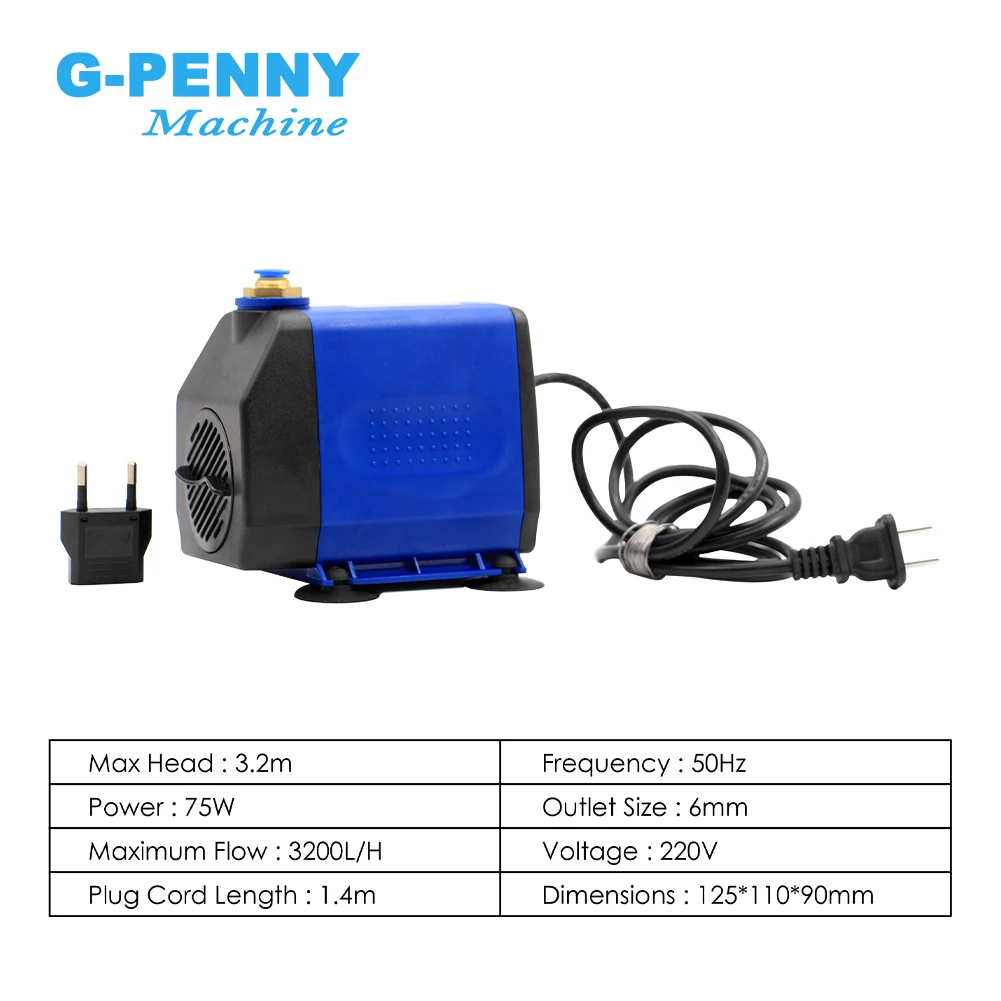

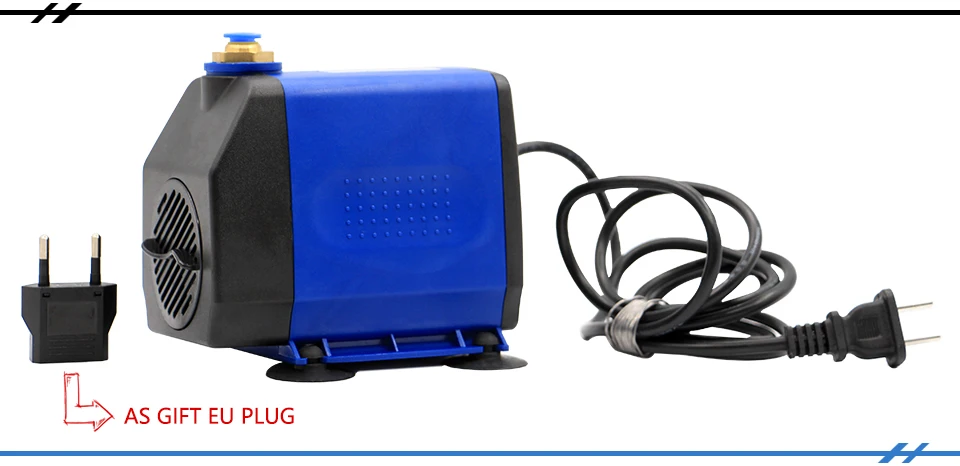

1 и75 Вт водяной насос и5 мВодопроводные трубы

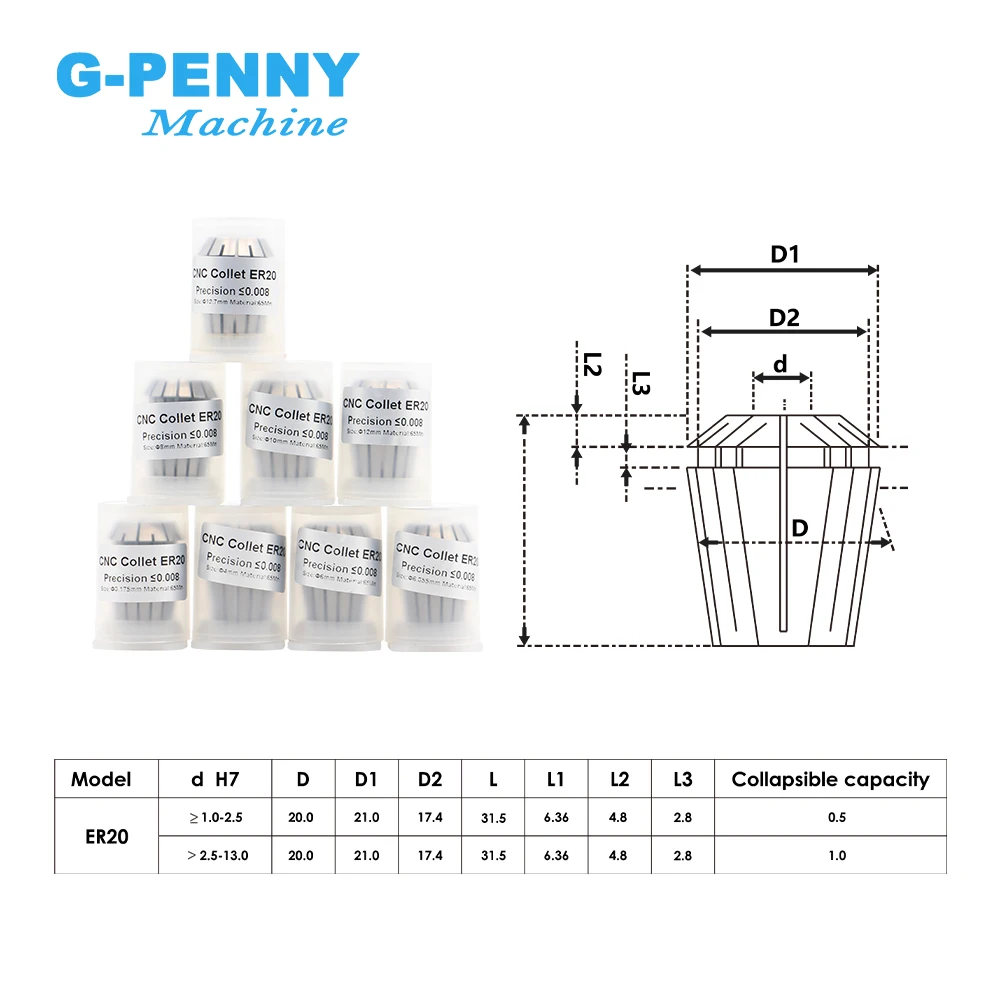

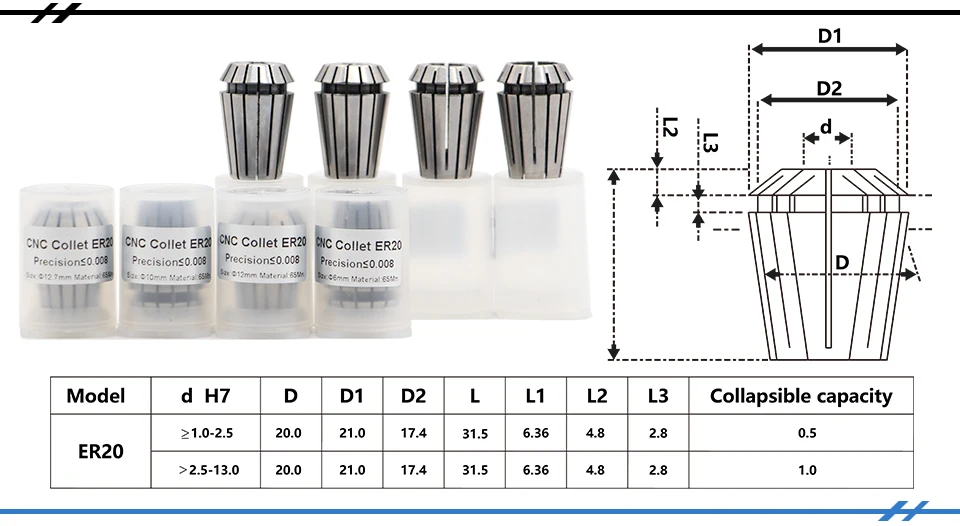

1 комплект ER20 Высокая точность Цанга (≤0,008 мм) --- подача заявки на 4,6,8,10,12,1/2,1/4,1/8 (в качестве подарка)

Хорошие новости! Теперь закажите 3.2kw ER20 Набор шпинделя с водяным охлаждением, вы можете получить 1 комплект ER20 высокой точности Цанга в подарок (Precision≤ 0,008)

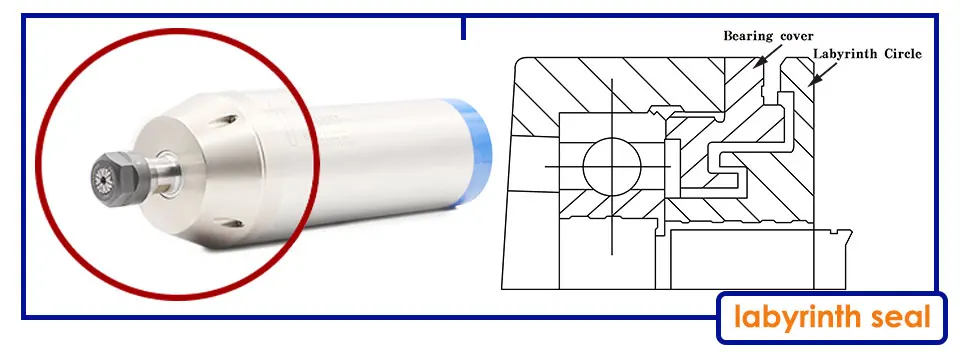

Что такое Лабиринтное уплотнение?

В передней части шпинделя есть 4 лабиринтных уплотнения, предотвращающие утечку смазки от подшипников и вторжение вредных примесей (пыли, влаги, коррозионных газов) и несущих уплотнений в высокоскоростных условиях.

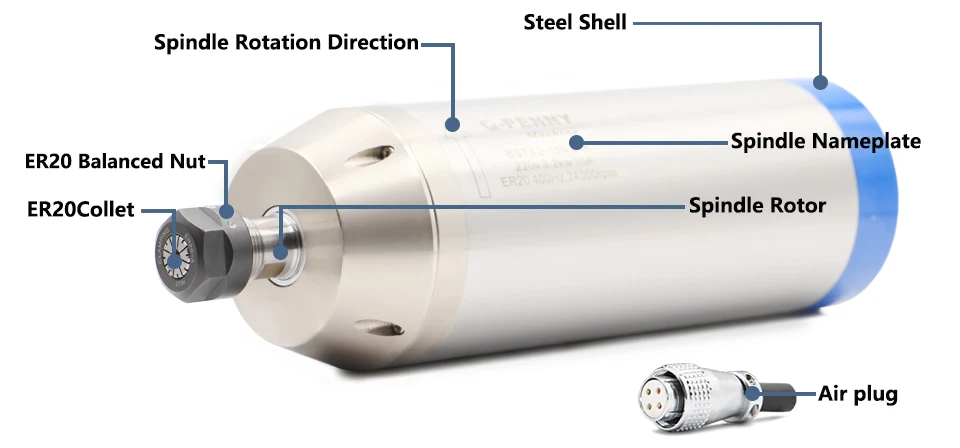

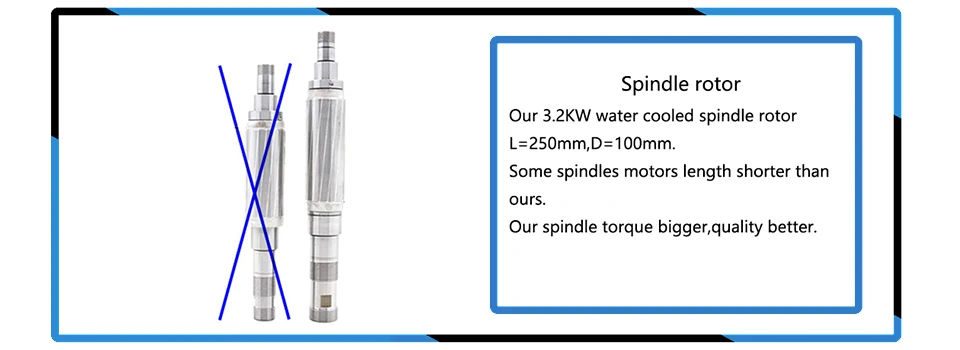

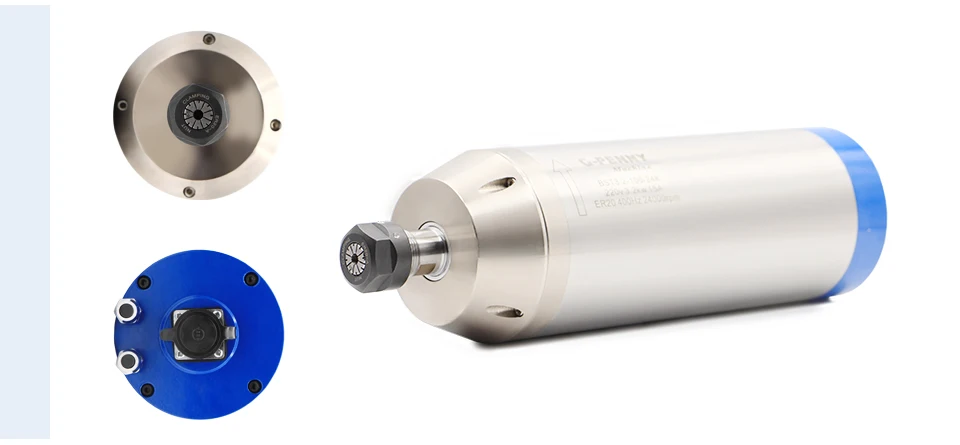

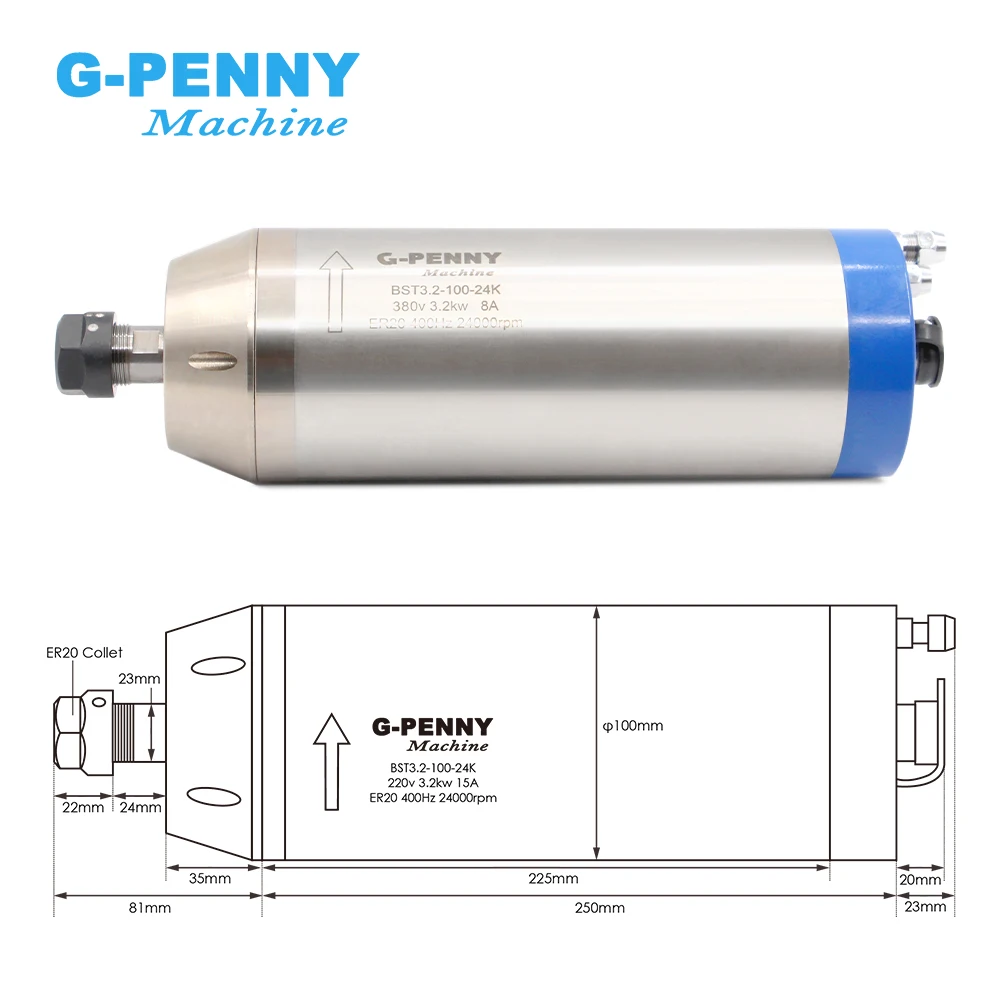

Размер: 100х250мм (Средний диаметр корпуса: 100 мм; Длина: 250 мм)

Способы скорости:С помощью 3-х фазный инвертор с одним выходом и настроить преобразователь частоты для того, чтобы изменить скорость вращения шпинделя в режиме реального времени.

Охлаждение: Водяное охлаждение

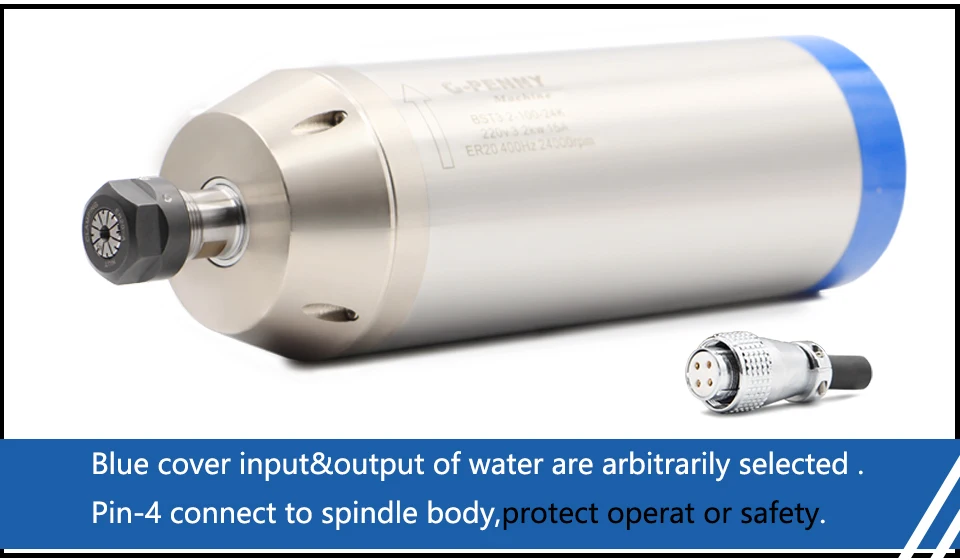

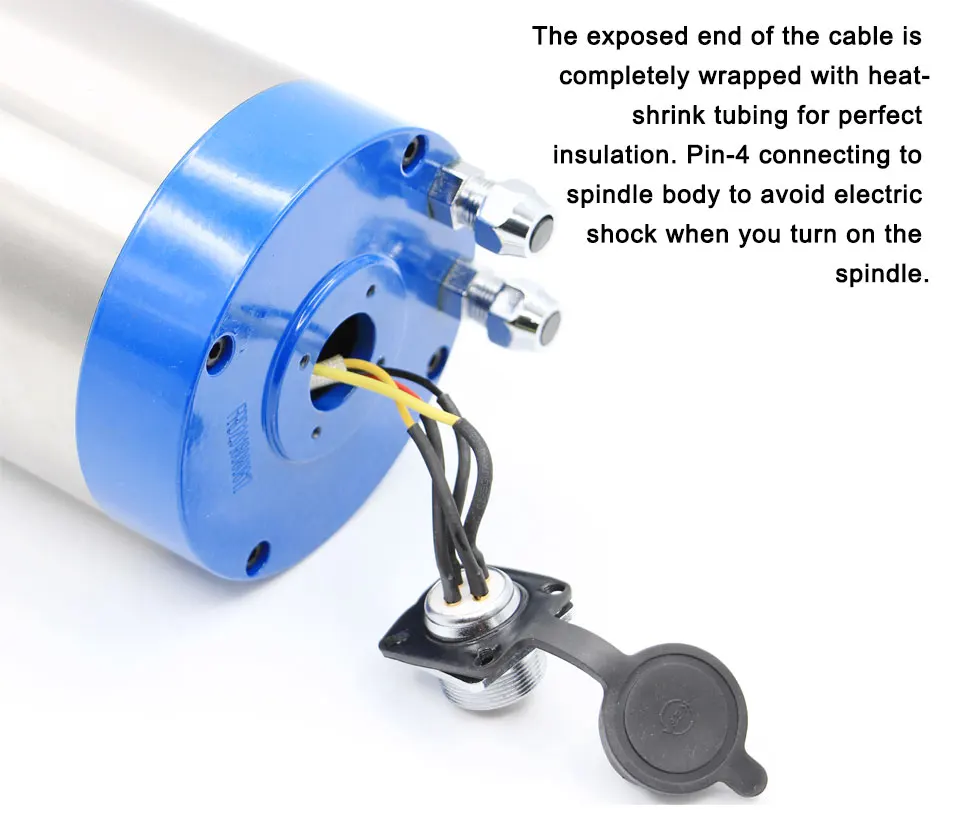

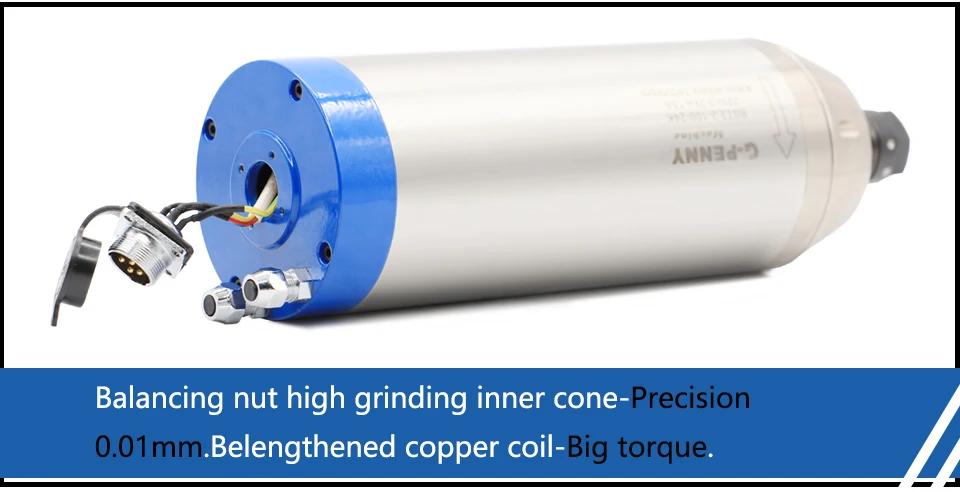

Интерфейс питания: Дополнительный H20-4 штифтов водонепроницаемый воздушный разъем. К инвертору (U, V,) была подключена воздушная вилка с маркировкой «1», «2», «3», «4», «1», «2», «3», W), 4 подключенных инвертора заземления.

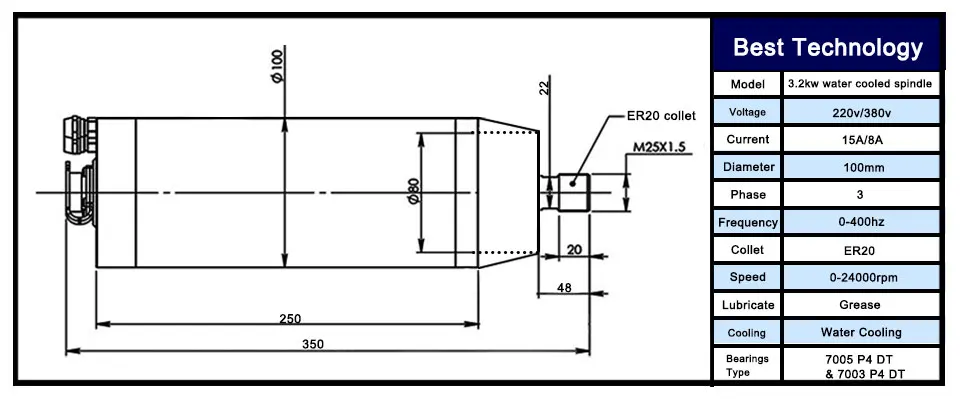

Мощность: 3.0kw

Напряжение: 220v

Ток: 15а

Частота: 0-400 Гц

Скорость:0-24000 об/мин

Выход: Меньше, чем 0,01 мм

Диаметр (мм):100

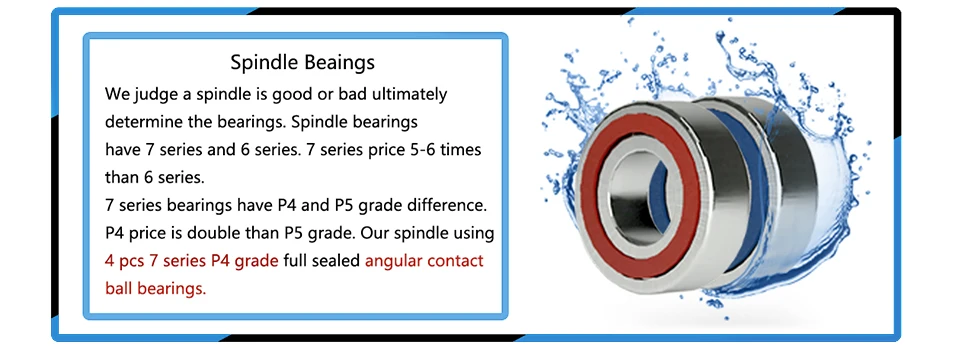

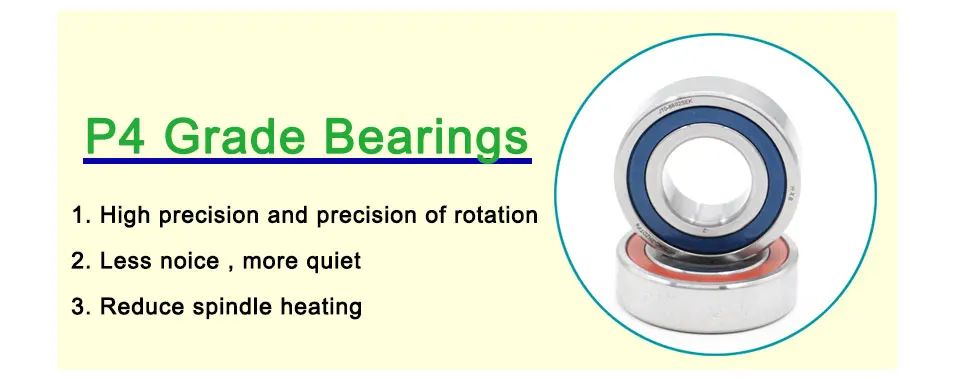

Тип подшипника:2x7005 P4 DT и 2x7003 P4 DT

4 шт. Полностью герметичные Угловые контактные подшипники

Коллет:ER20

Диаметр Зажима: 13 мм, 12 мм, 12,7 мм, 11 мм, 10 мм, 9 мм, 8 мм, 7 мм, 6,35 мм, 6 мм, 5 мм, 4 мм, 3,175 мм, 3 мм, 2 мм, 1 мм(Стандарт 6 мм)

Водяное охлаждение ER20 collet chunk

Смазка для смазки

Основное применение: Гравировка для дерева, бамбука, обычной печатной платы, ПВХ, ПММА, пластика, бамбука, duotone платы (ABS) и т. Д. Неметалла, также может гравировать на золото, серебро, медь, алюминий, pb и т. Д. Мягкая металлическая поверхность.

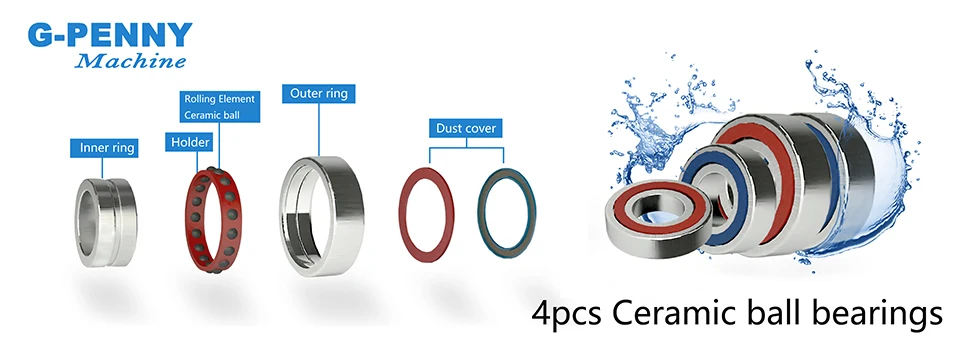

1. Наши керамические шарикоподшипники шпинделя4 шт. керамические шариковые подшипники.

2. Керамические шариковые подшипникиУстойчив к высоким температурам и низкому нагреву, Обычно на 3-5 градусов ниже, чем стальные шариковые подшипники во время использования.

3. Керамические шариковые подшипники имеютНизкое трение, низкий уровень шума и длительный срок службы.

4. Если вы хотите использовать шпиндель для алюминия, твердой древесины, то керамические шариковые подшипники лучше, чем стальные шариковые подшипники.

Использование правильно

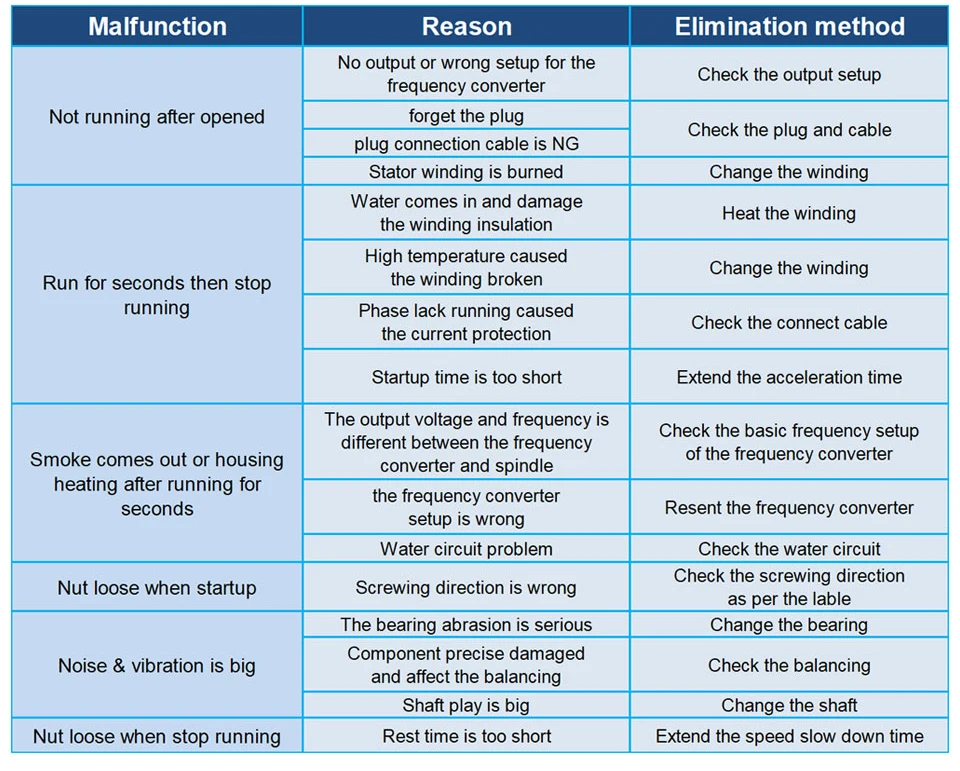

Уход и обслуживание

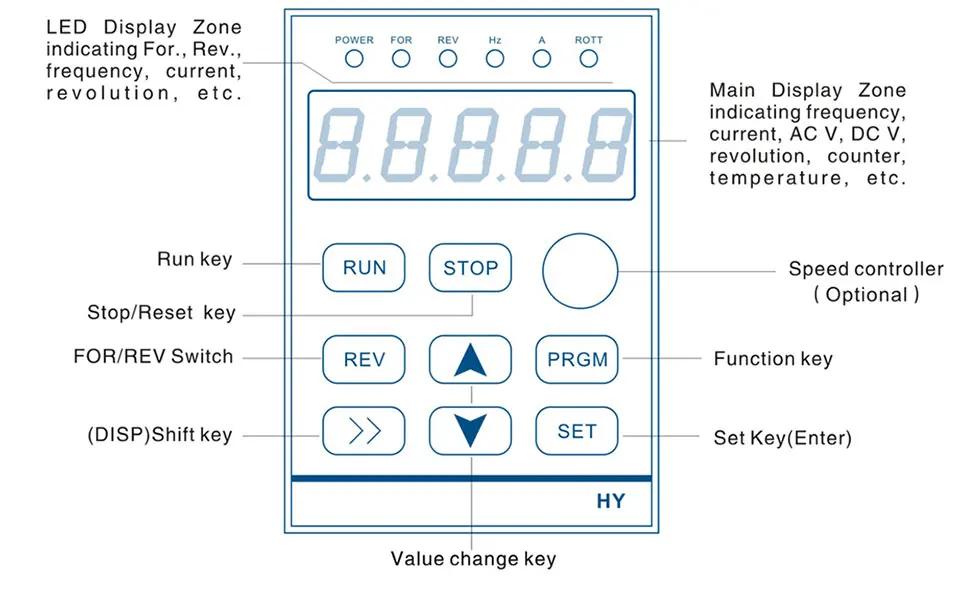

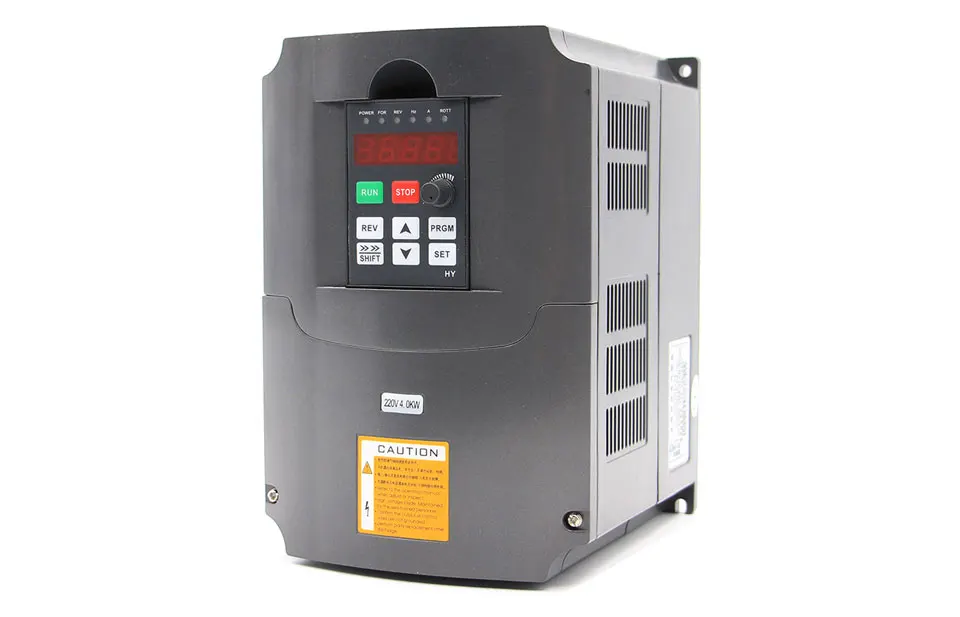

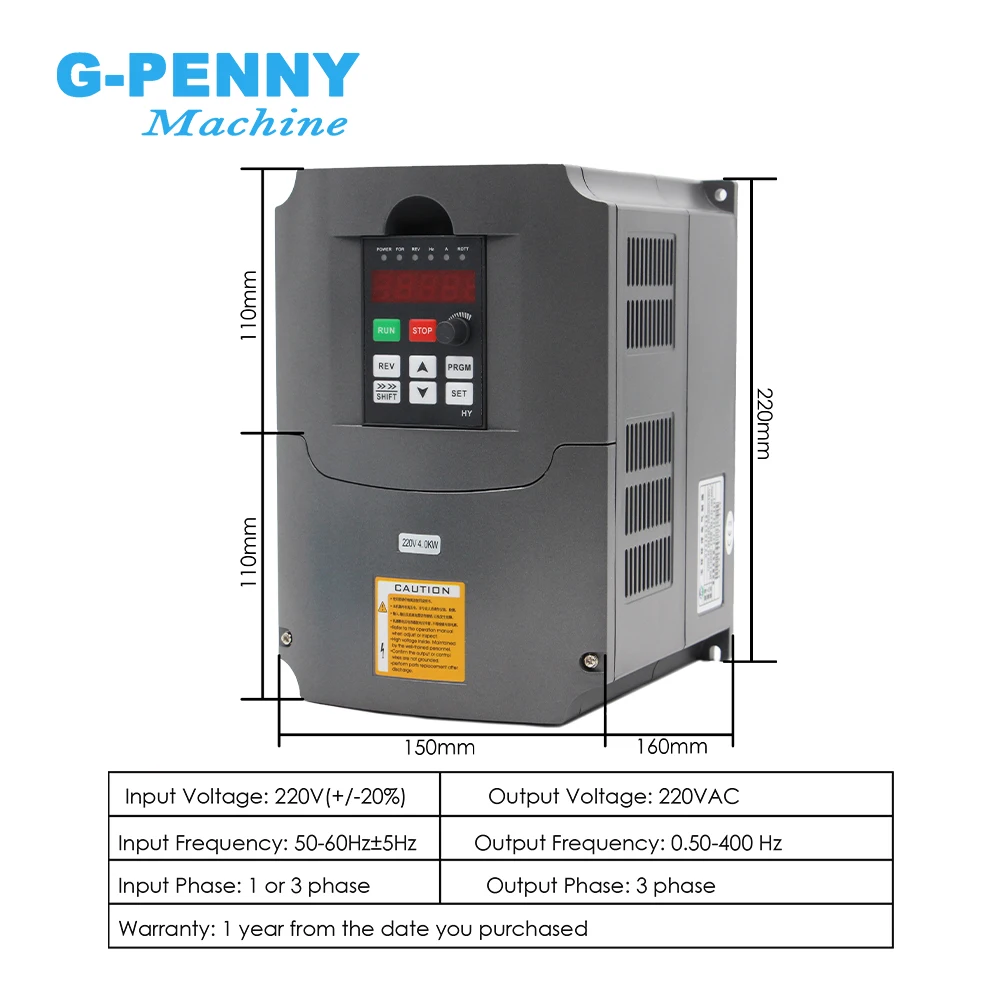

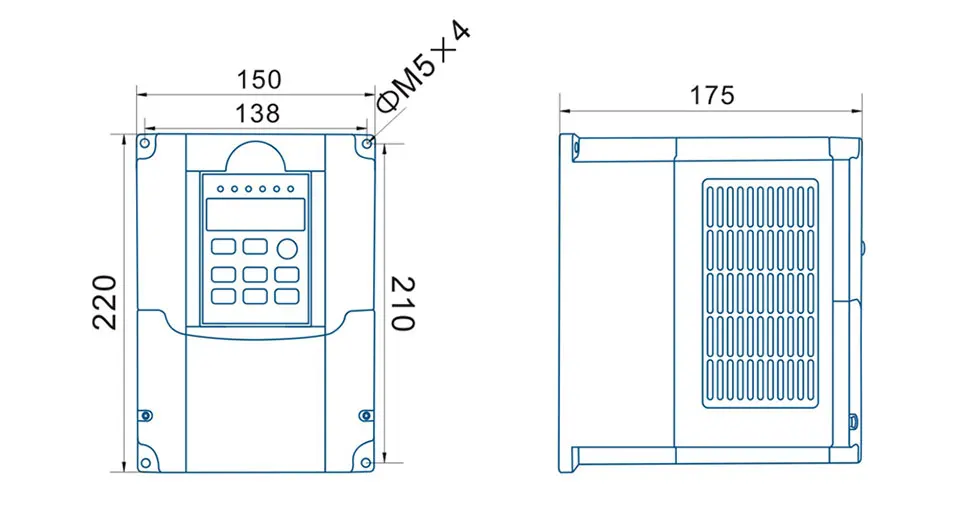

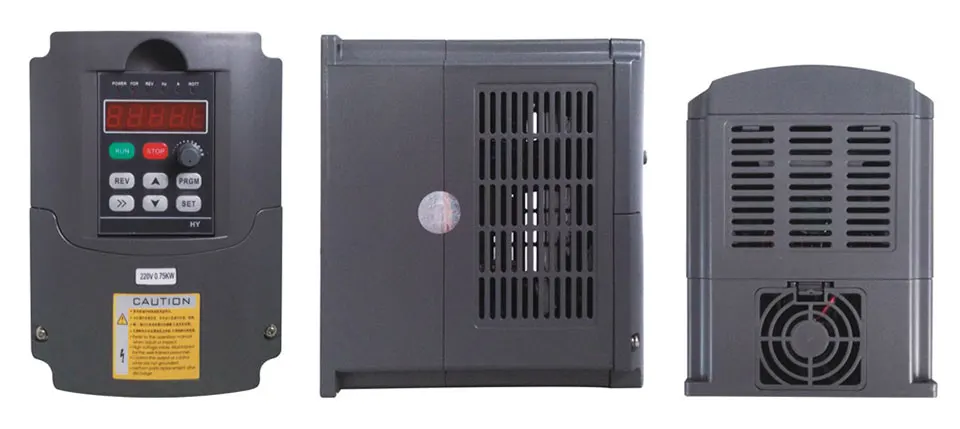

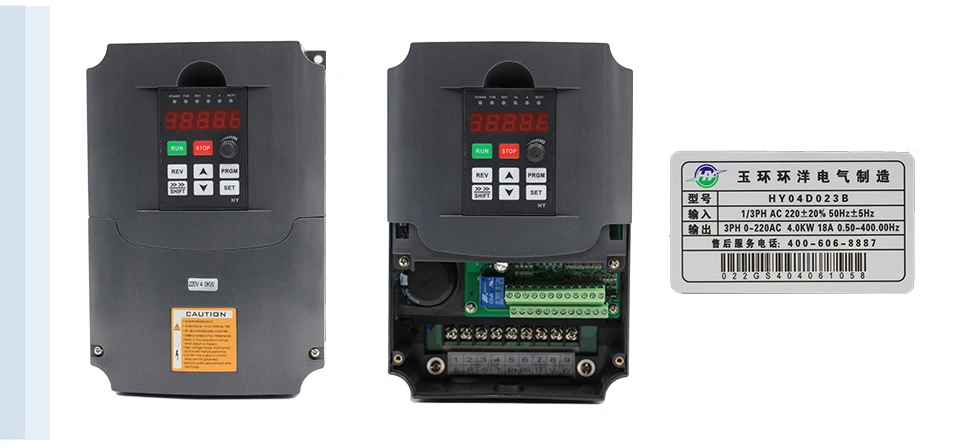

Технические параметры:

Входное напряжение: 220V(+/-15%)

Выходное напряжение: 220vAC

Входная частота: 48-63 Гц

Выходная частота: 0-400 Гц

Входная Фаза:1 или 3 фазы

Выходная Фаза:3 фазы

Гарантия:1 год с даты покупки

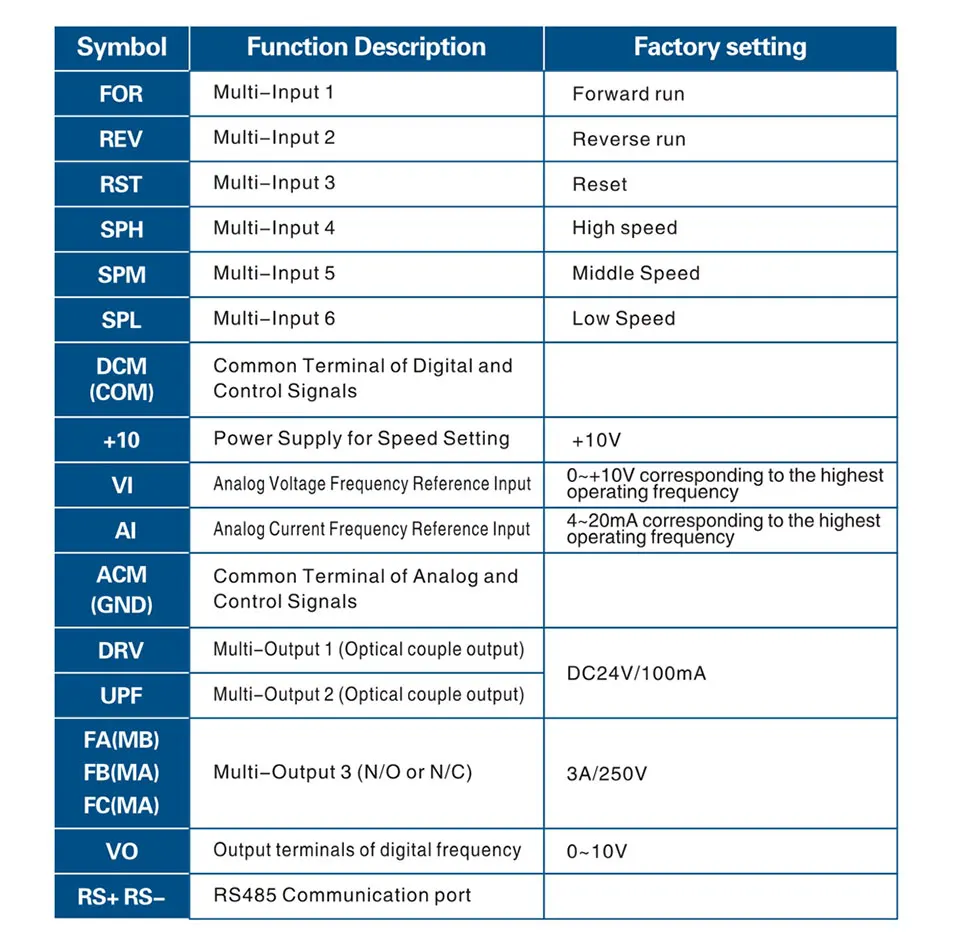

Характеристика продукта

PID контроль; Улучшенная арифметика PID с замкнутым циклом, быстрая скорость отклика и высокая пригодность;

Простая функция PLC может реализовывать 16 ног скорости и функции управления инвертором;

RS485 порт связи, принимающий стандартный международный MODBUS Главного управления цепи;

С чрезвычайно сильной защитой от помех

Низкая Выходная ratting torque0.5гц-150%, низкая скорость работы;

Переноска регулируется на 16 кГц, полностью беззвучная рабочая среда;

Широкая рабочая зона напряжения, нормальная работа в 304-456 в;

Автоматическая регулировка напряжения (AVR) техника, для обеспечения мощности нагрузки инвертора;

Различные методы управления синхронизацией и несинхронизацией, динамически реализуют быстрый запуск без изменения тормозов;

С идеальной защитой от ошибок и защитой от короткого замыкания;

Dead-компенсации времени и автоматический вращающий момент скольжения функцией компенсации, вы можете осуществить 180% высокий крутящий момент на низких частотах 0,25 Гц;

Уникальный дизайн EMC, может минимизировать загрязнение инвертора для питания;

Общий армированный слой подходит для всех видов суровой окружающей среды;

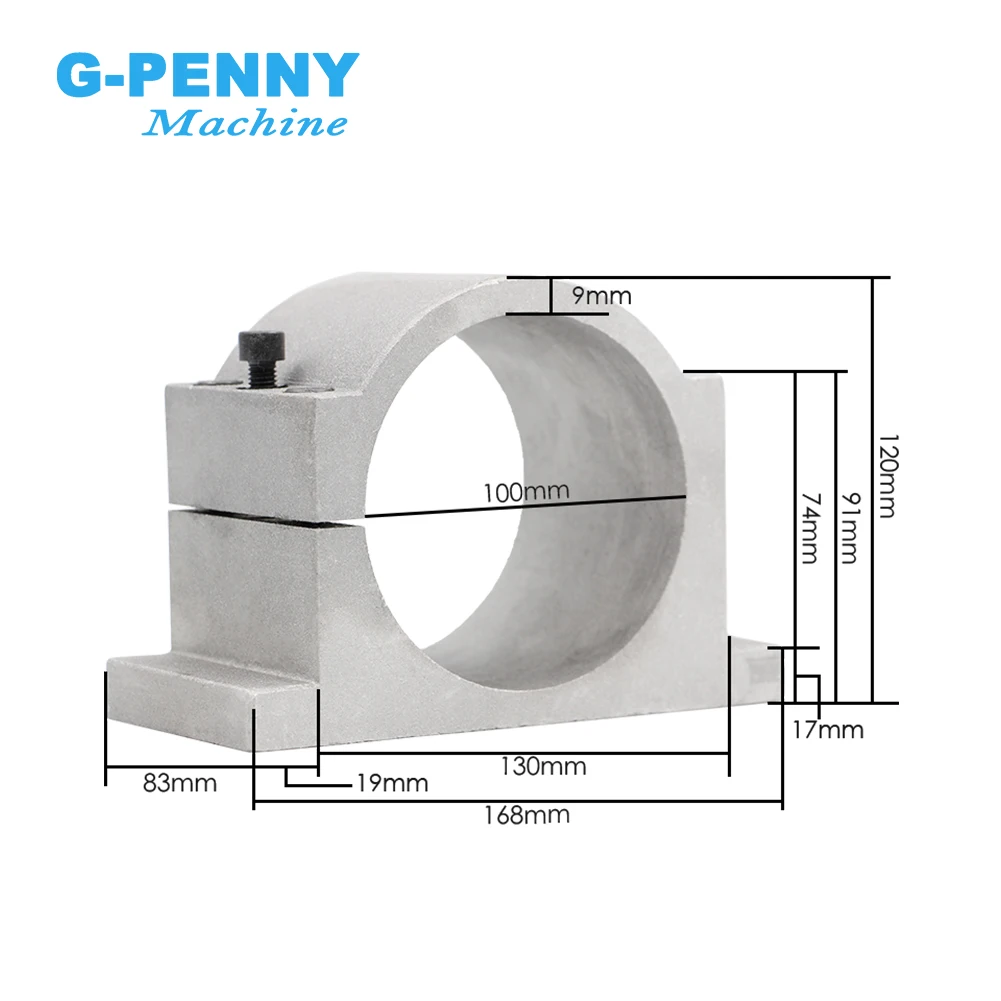

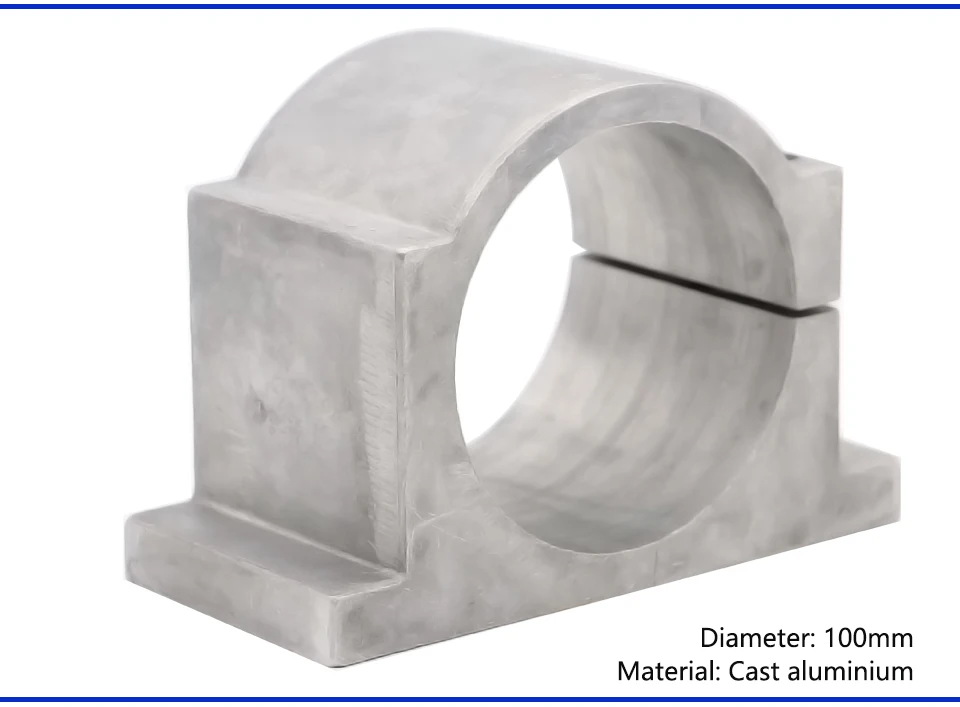

Диаметр:   100 мм

Материал: Литой алюминий

По сравнению сАлюминийПрофильный крепеж, точность намного выше, и трудно деформируется.

Внутренняя Стена очень гладкая, наружные стены пескоструйные, относительно тонкая форма, но не очень гладкая.

Литой алюминийПриспособлениеНамного тяжелее, чемАлюминий Профильная арматура

Приспособление из литого алюминия-это высококачественный алюминий, который отливает специальным производственным процессом, по сравнению с обычным алюминием, этот продукт обладает прочностью, сильной ударопрочностью, высокой твердостью и сильной антиоксидантной активностью.

Приспособление из литого алюминия в основном используется для фиксации вспомогательных продуктов, тем самым обеспечивая вертикальность балансировки и вспомогательные продукты, вспомогательные продукты для повышения точности бега, уменьшения шума, уменьшения накопленной ошибки

· Температура рабочей среды шпинделя обычно составляет-10 ~ 40.

· Перед установкой первой электрической головки шпинделя, повернутой вручную, следует чувствовать себя гибким, не блокирующим явление.

· Шпиндель для сохранения и транспортировки, высокоскоростная смазка внутри подшипника изменится, клиенты должны работать на низкой скорости в течение ·-2 часов. 3000 об/мин, а затем следуйте за плохим увеличением, пробежите по 20 минут каждый. Шпиндель и инвертор должны работать вместе. Характеристики и параметры инвертора должны соответствовать параметрам шпинделей.

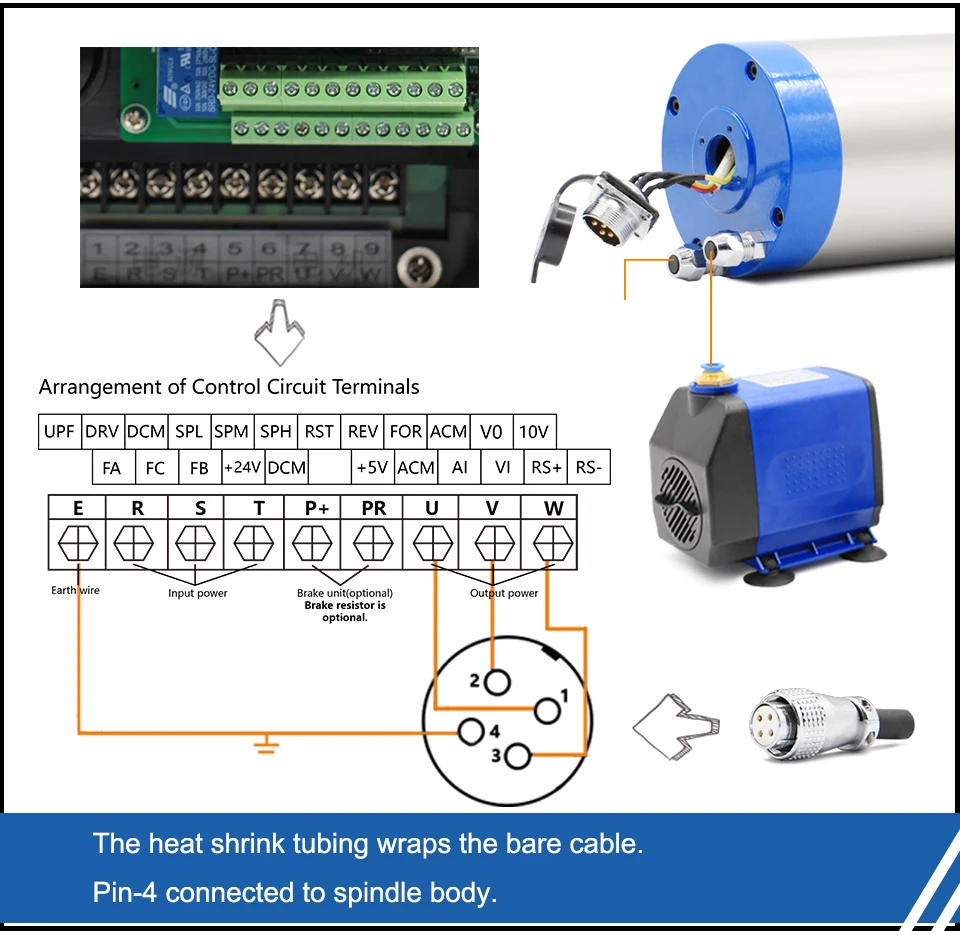

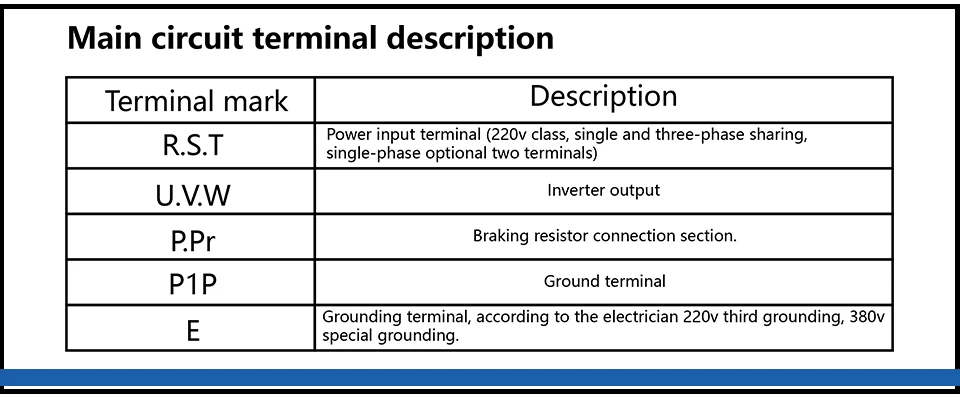

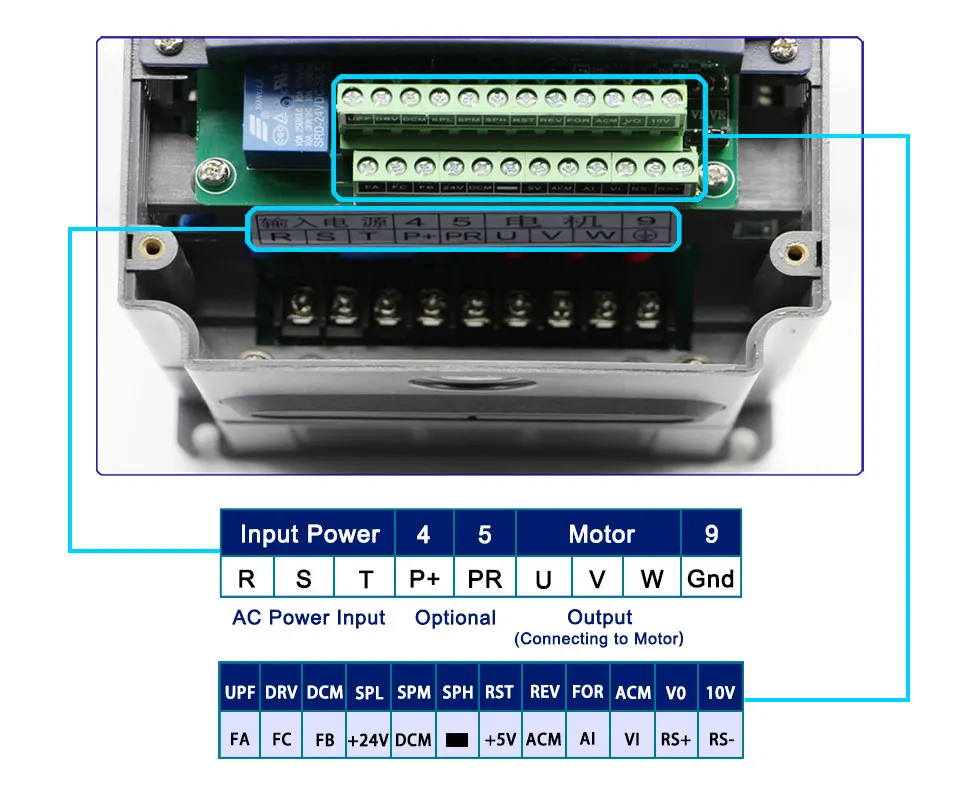

· Подключите шпиндель инвертора, трехфазный шнур питания инвертора должен быть паян в штепсельной вилке 1 (U), 2 (V), 3 (W) футов, 4 фута для Земли. После включения питания, чтобы наблюдать, соответствует ли ось вращения шпинделя направлению. Если несоответствие должно быть немедленно отключено, замените инвертор и шпиндель, соединенные двумя проводами трехфазного источника питания.

· Перед использованием шпинделя с водяным охлаждением система охлаждения работает должным образом. Каждый день перед использованием шпинделя должен работать на низкой скорости в течение 15-20 минут. Прижимная фрезы к шпинделю, коллетным газам, коллетам, резакам должна быть достаточно чистой. Хвостовик, вставленный в Коллет, должен быть больше 15 мм.

1. Охлаждение разными способами: шпиндель с водяным охлаждением-это использование водного цикла для охлаждения тепла, генерируемого после высокоскоростного вращения шпинделя, шпиндельного двигателя с вентиляторным охлаждением.

2. Шум: двигатель шпинделя с водяным охлаждением в основном не шумит, но двигатель шпинделя с воздушным охлаждением очень громкий.

3. Жизненные аспекты: Шпиндельный двигатель с водяным охлаждением, обратите внимание на техническое обслуживание, часто изменяет воду или использование промышленных водяных охладителей, вентилятор шпинделя с воздушным охлаждением в основном путем продувки ветром тепла, передаваемого в радиатор, для достижения эффекта охлаждения.

4. Если вам нужно использовать для металла, твердой древесины, гранита, камня, вы можете выбрать металлический шпиндель. Металлический шпиндель намного лучше, чем деревянный шпиндель.

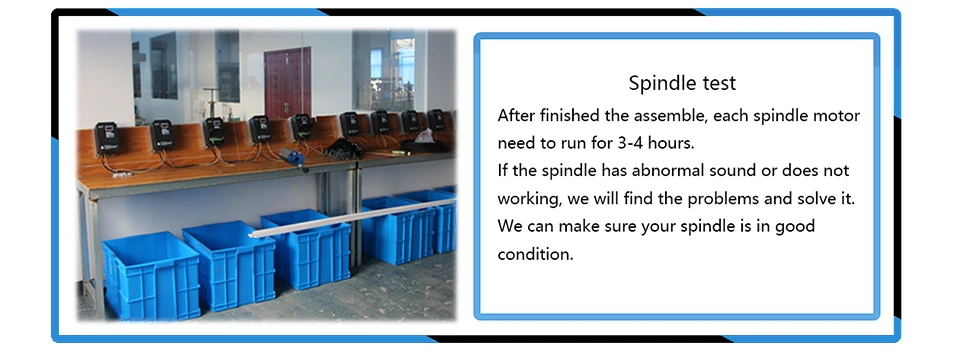

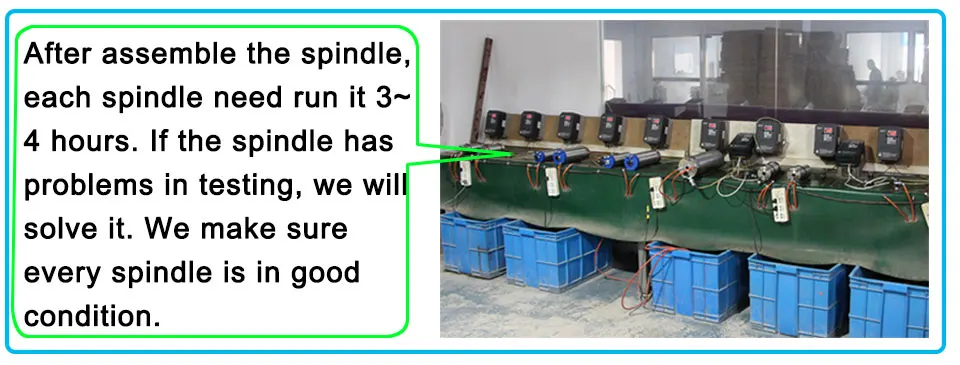

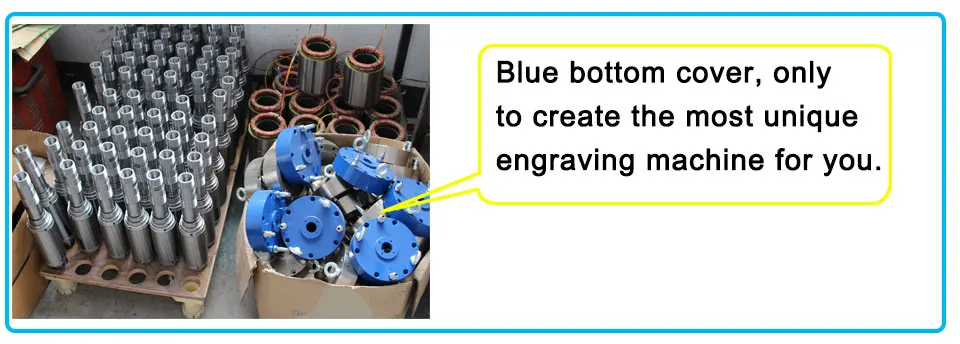

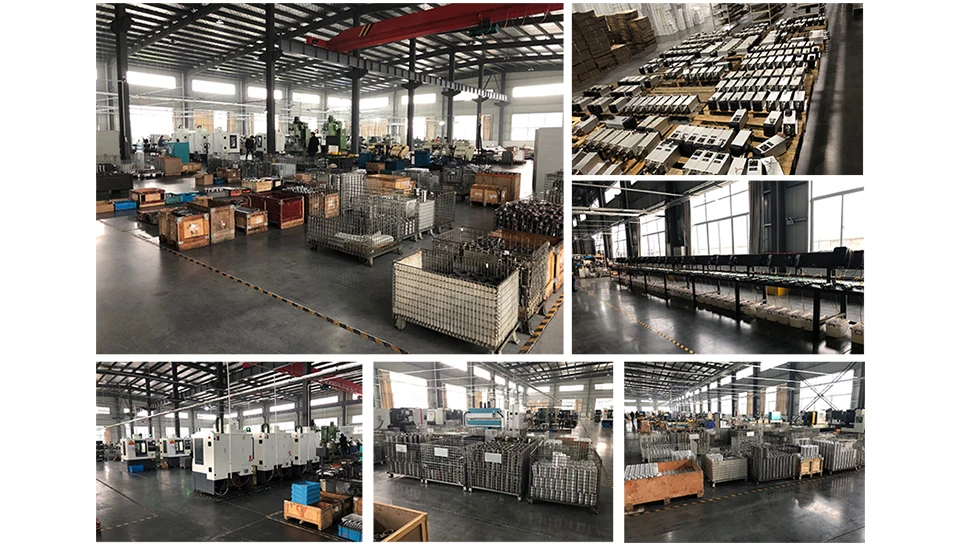

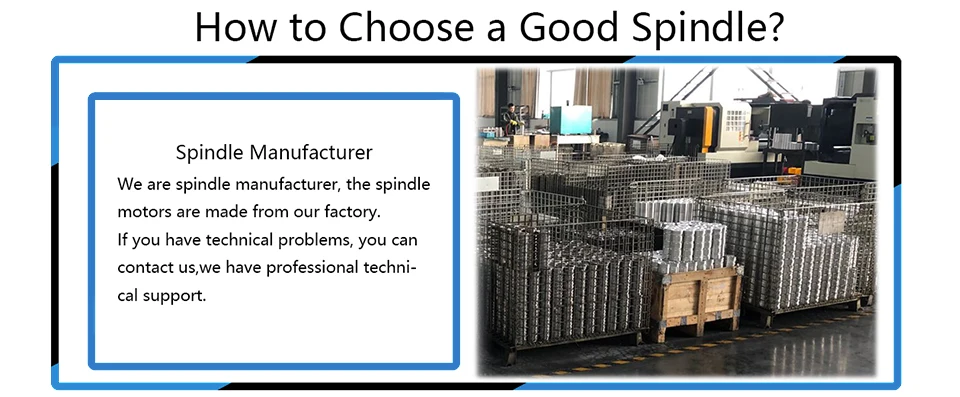

Шпиндель от производства-сборка-тест, и, наконец, Идеальная упаковка.

Мы гарантируем 100% терпение гостей.
