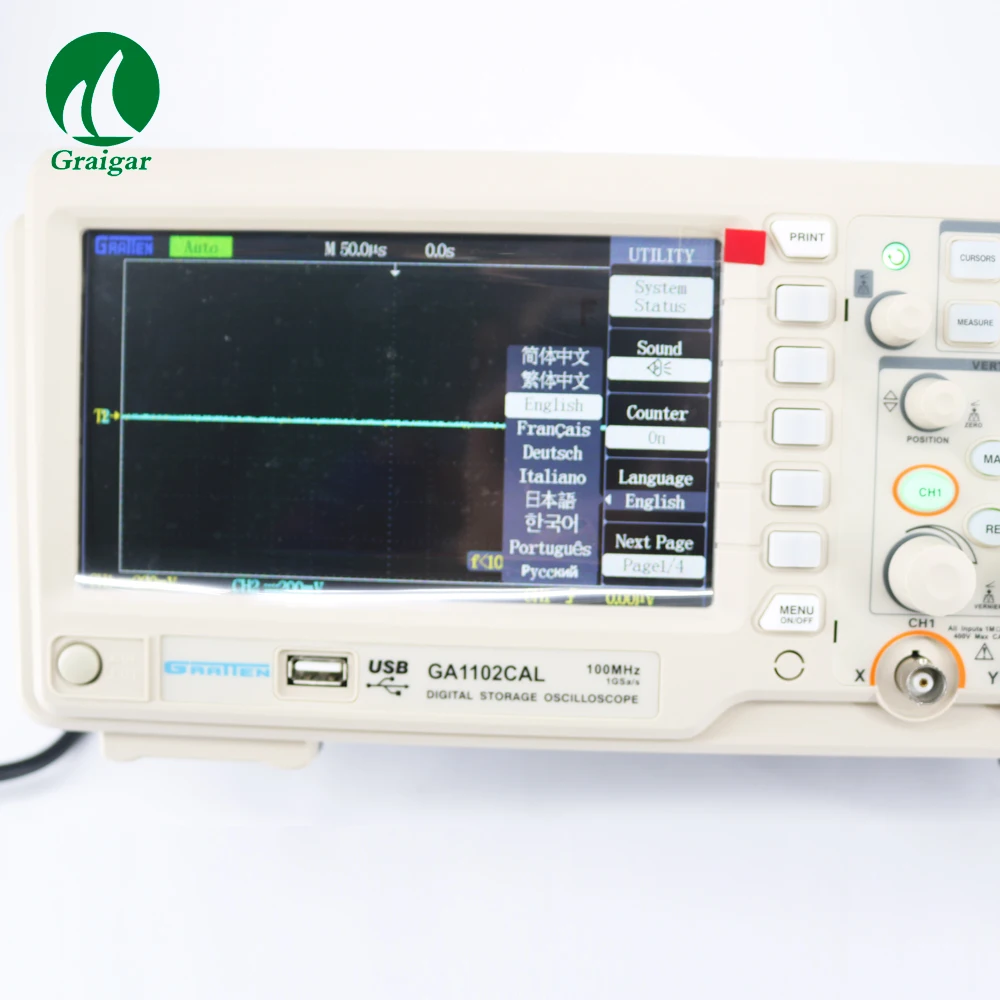

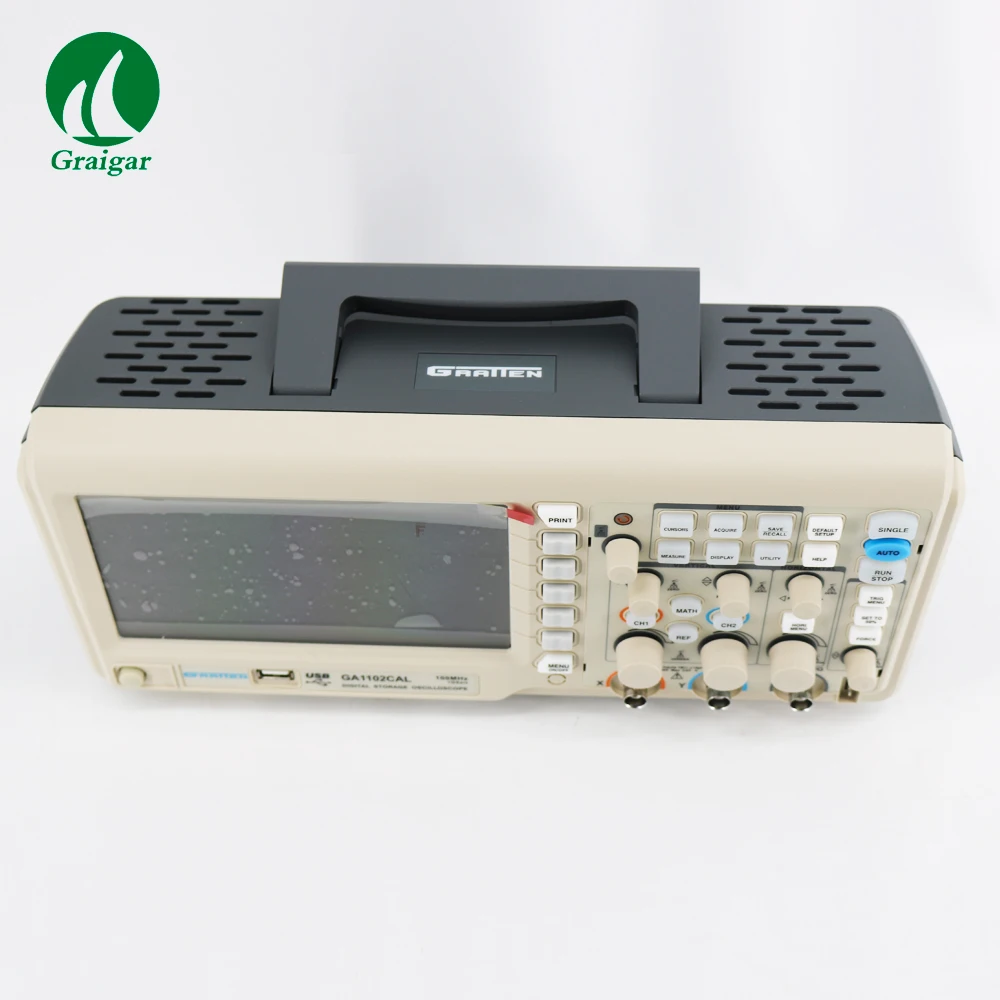

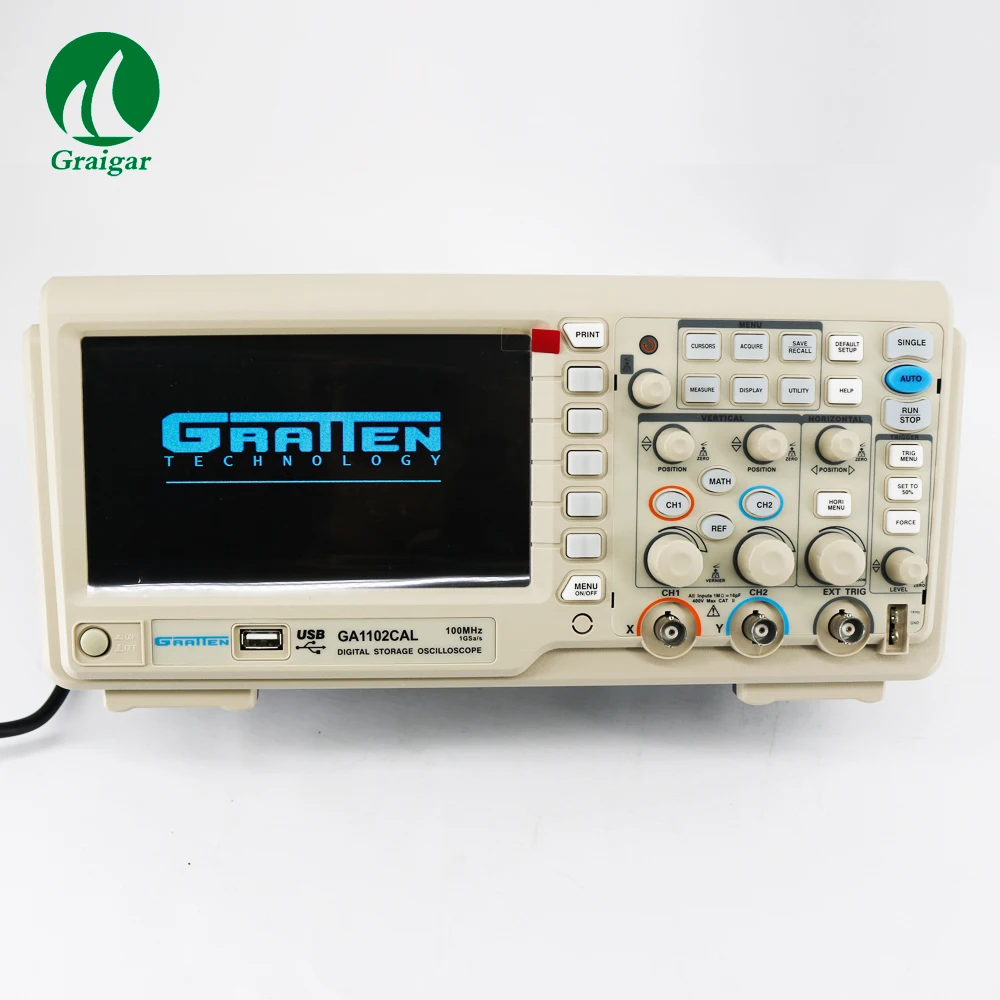

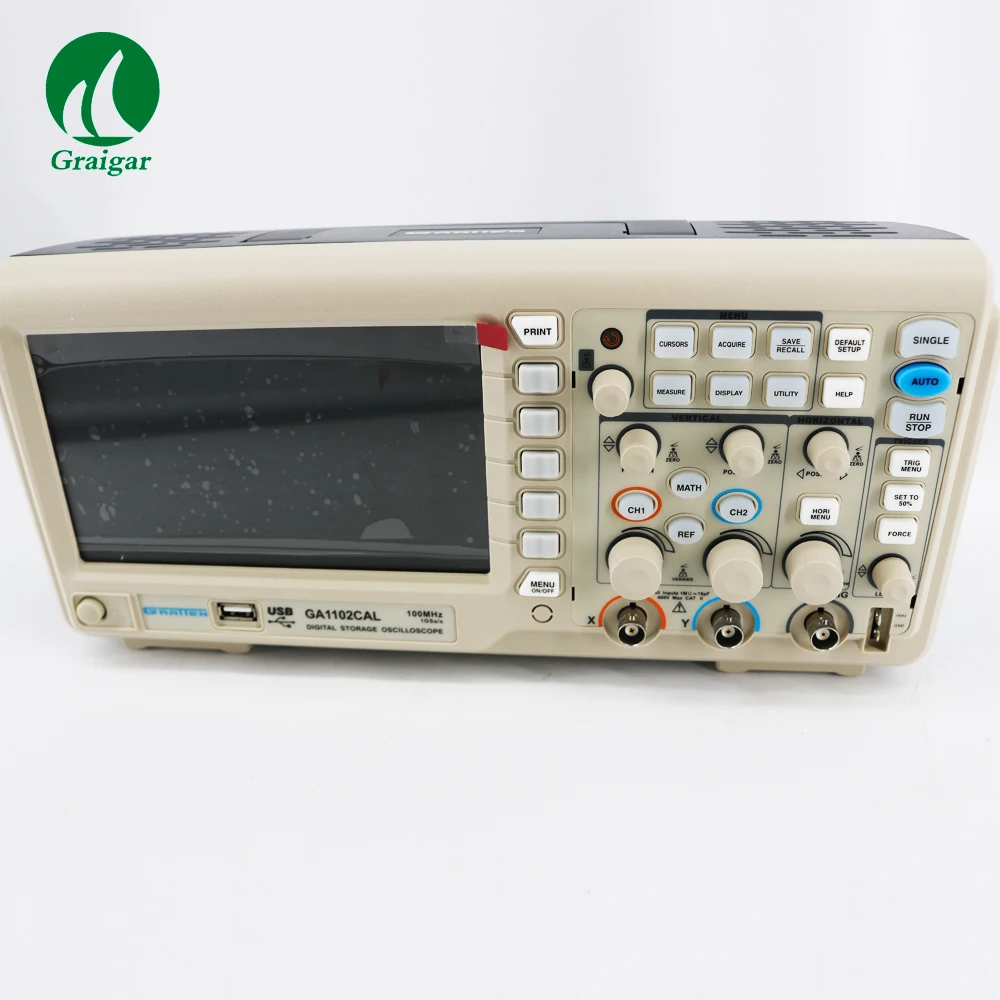

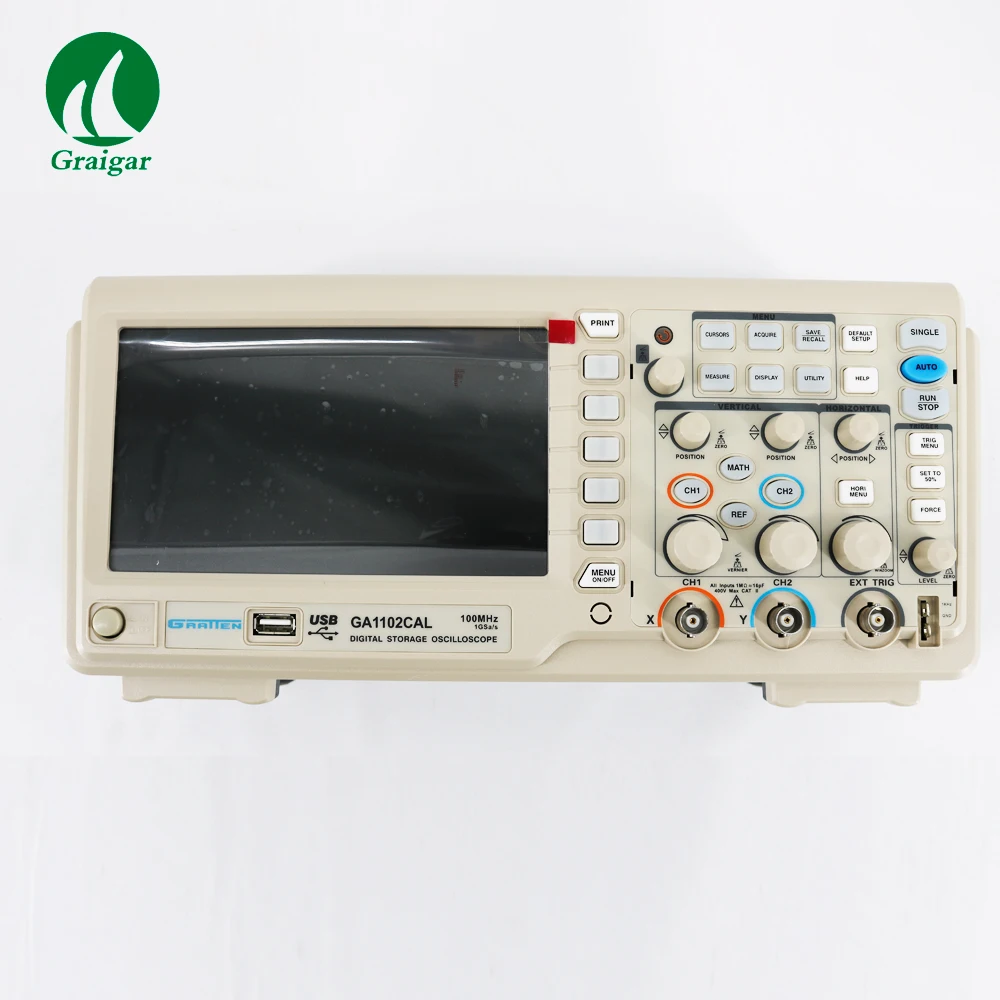

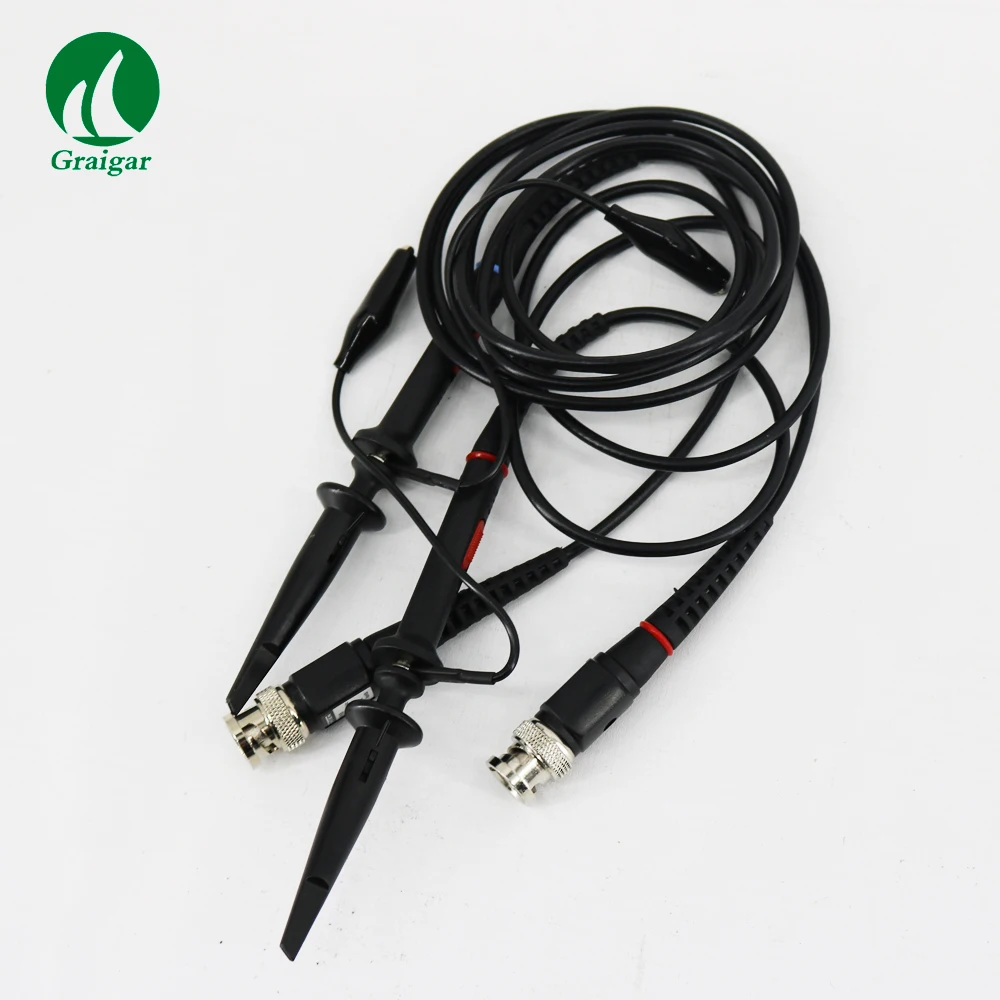

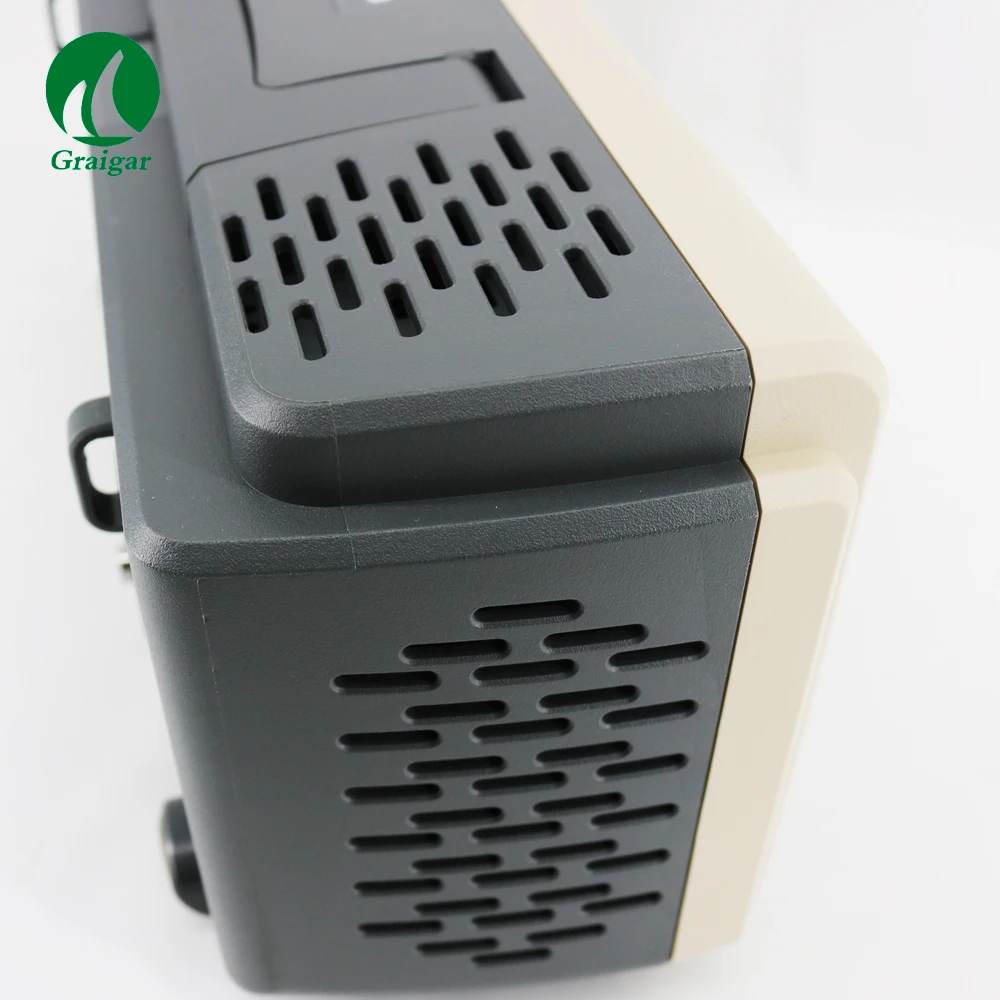

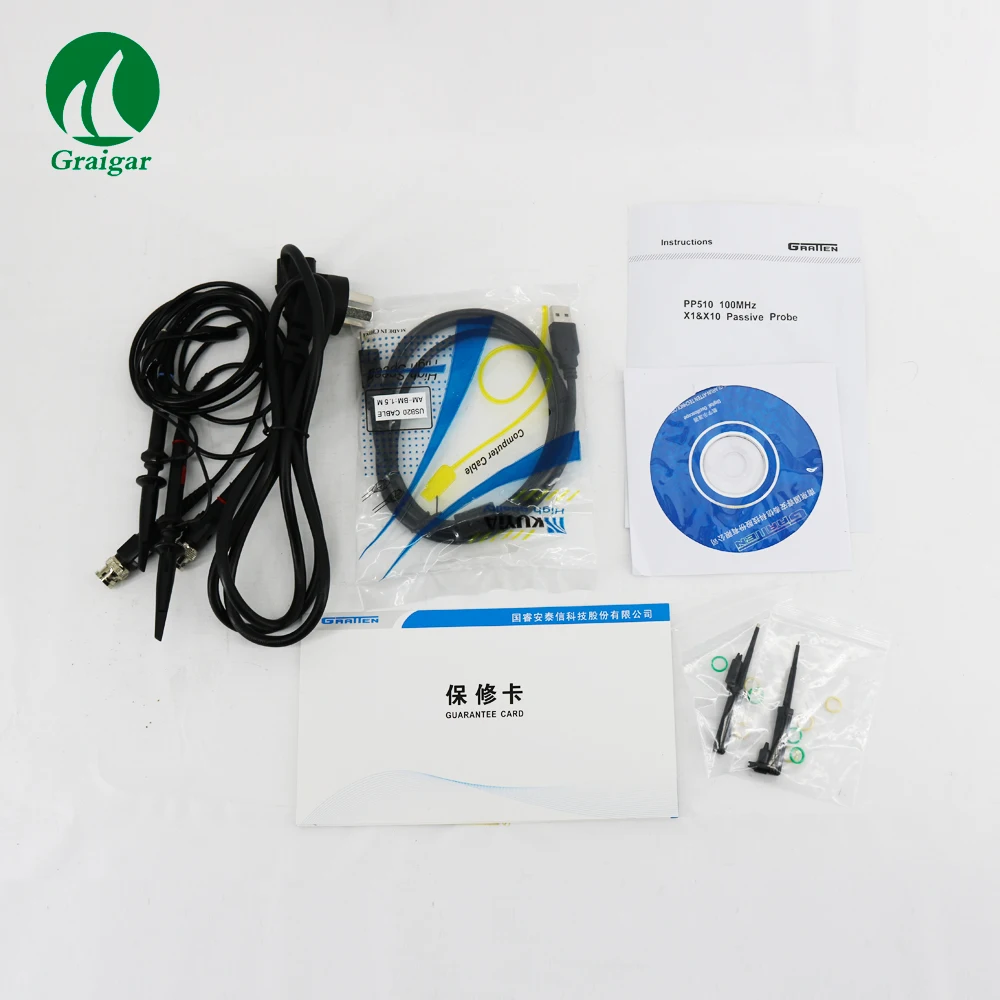

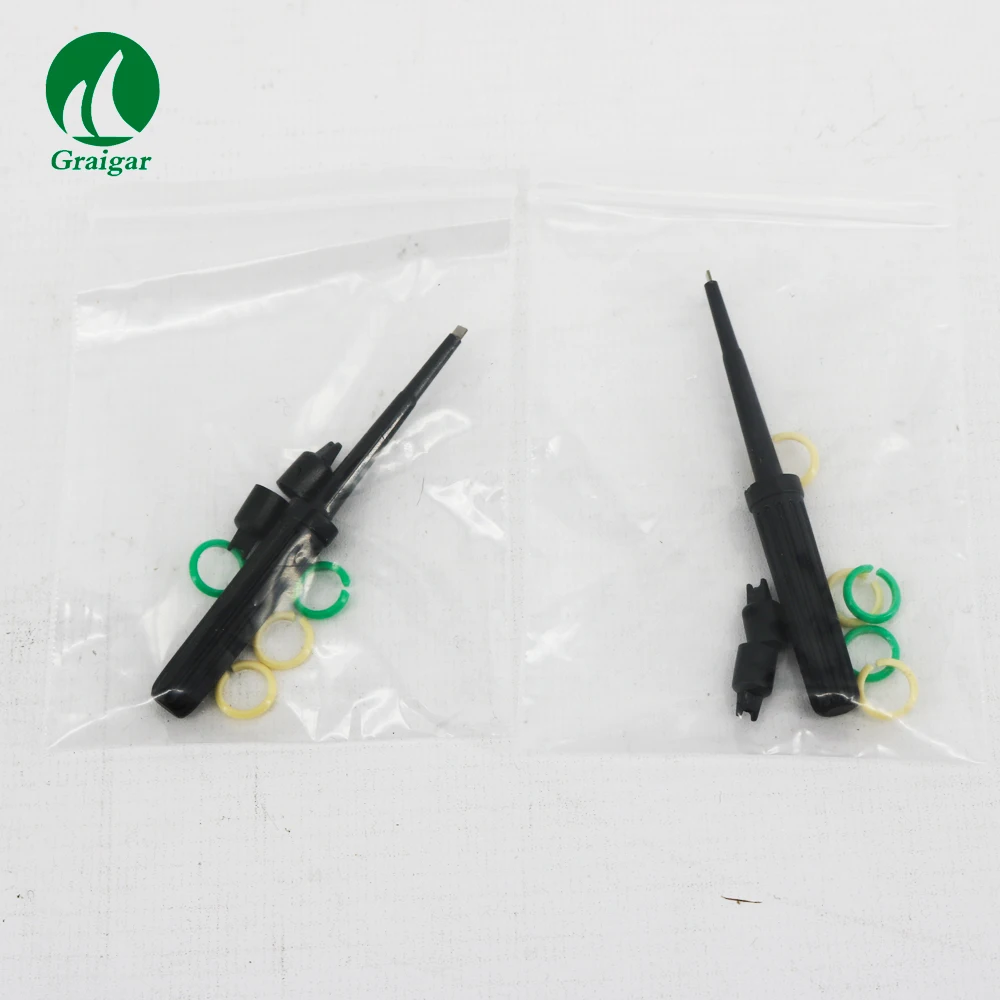

GA1102CAL цифровой осциллограф 2 канала 100 МГц 32 вида автоматического измерения
Осциллограф может поместить невидимую силу невооруженным глазом электрические сигналы в видимое изображение, что удобно для людей для изучения процесса изменения различных электрических явлений. Изделие имеет ультратонкий и компактный дизайн для портативного использования.

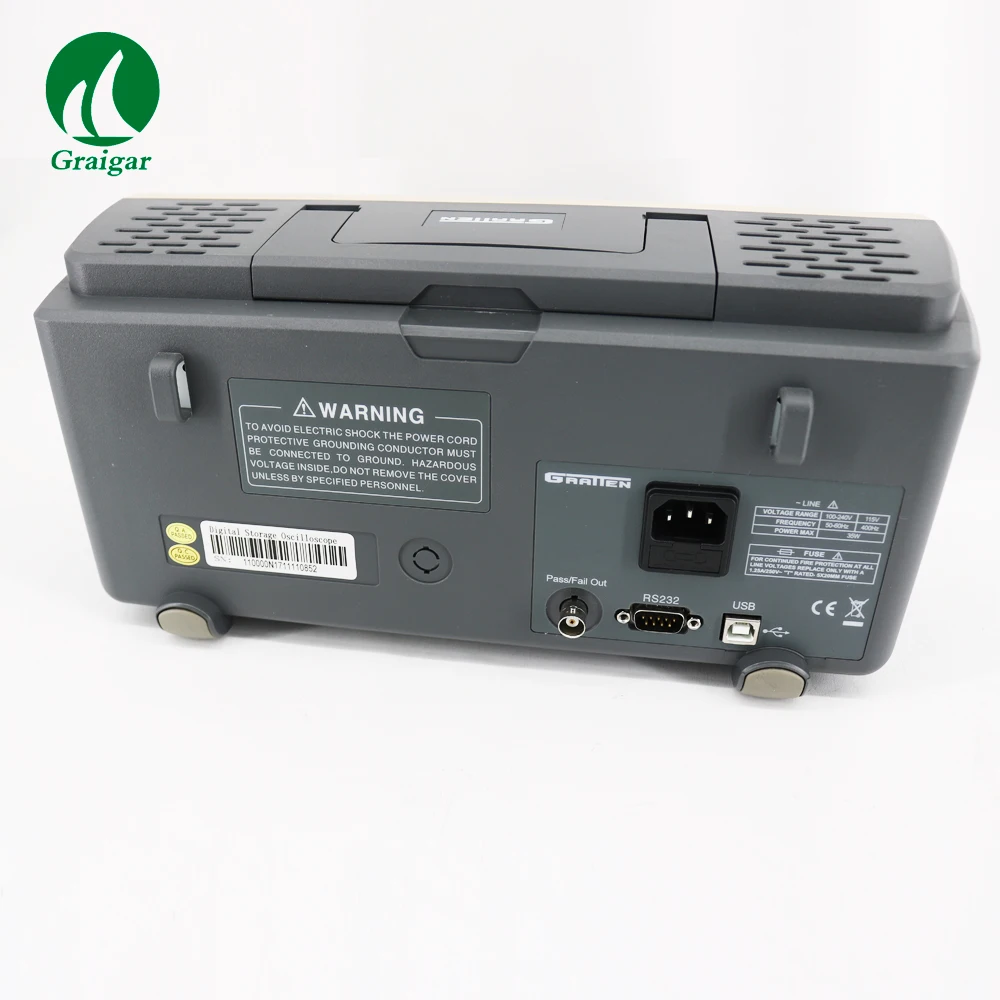

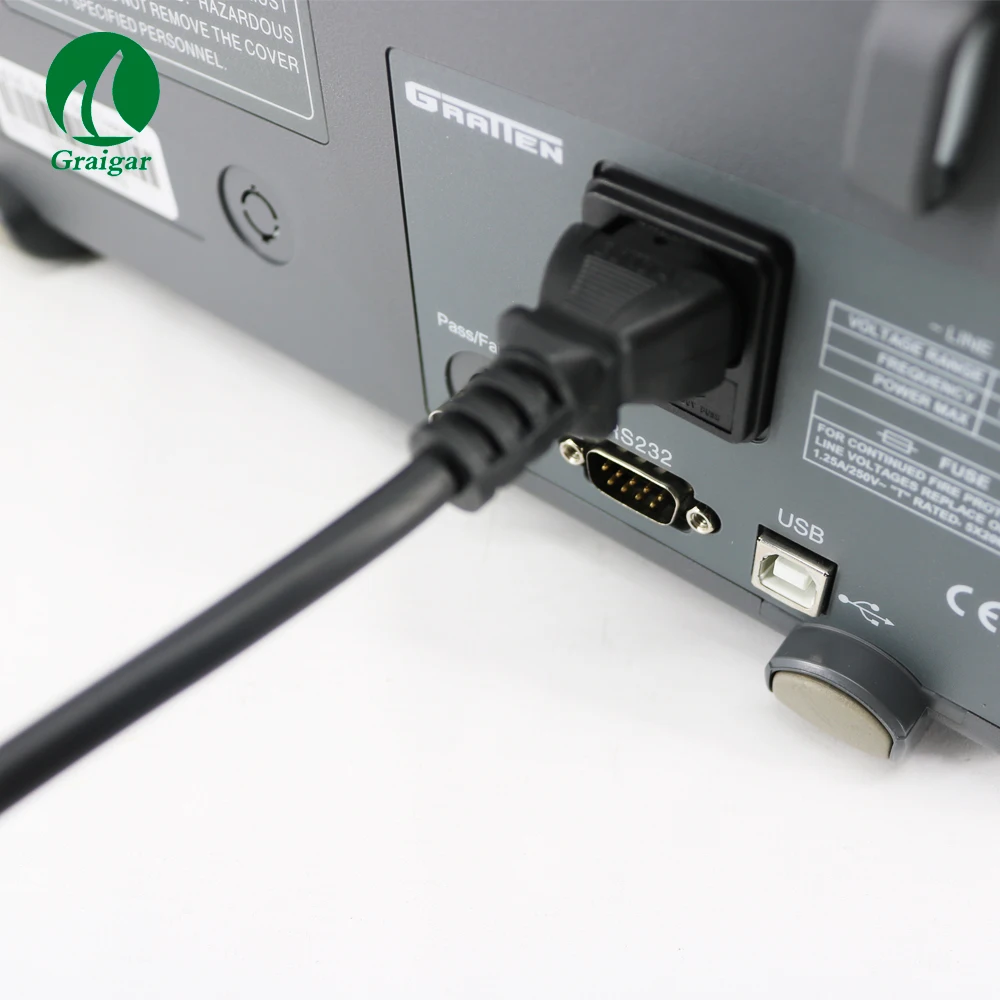

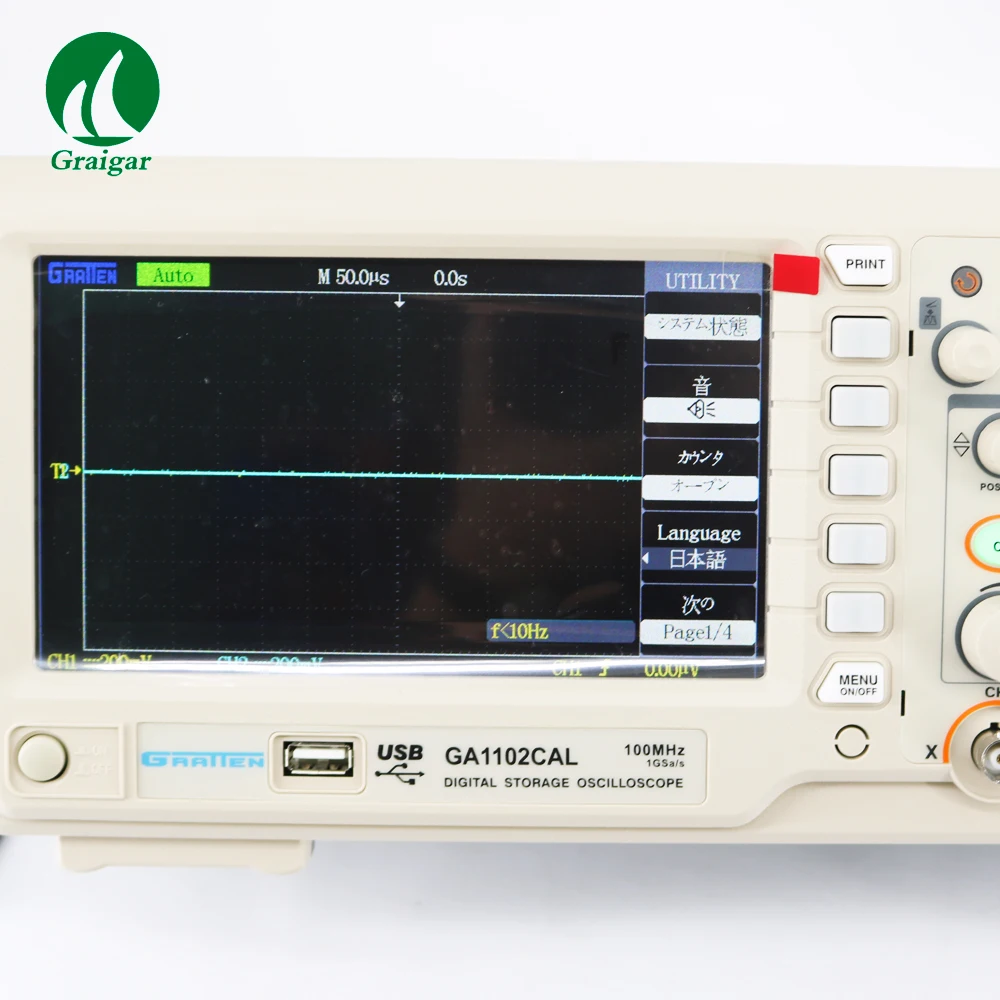

Особенности:2-канальный цифровой осциллограф, полоса пропускания 100 МГц.Частота дискретизации 1 ГСА/с для одноканального, частота дискретизации 500 МСА/с для двухканального.7-дюймовый цветной TFT-экран для четкого и стабильного отображения сигналов.Глубина памяти: Одноканальный: 40 кточек; Двойные каналы: 20 кточек.Различные функции запуска: край, импульс, видео, наклон и чередование.32 вида функций автоматического измерения и ручного отслеживания курсора.Две группы опорных волновых форм, 16 групп обычных волновых форм, 20 групп внутреннего хранения/вывода; Поддержка настройки Формы волн, внешнее хранилище и вывод файла CSV и bitmap на флеш-диск USB (CSV и bitmaps не могут быть выведены с флеш-диск USB).Сочетание клавиш для печати, Поддержка экрана печати.Стандартные конфигурационные интерфейсы: USB-хост, USB-устройство, RS-232.Может широко использоваться в промышленном энергетическом и электронном проектировании, устранении неисправностей, установке, обслуживании, производственных испытаниях и проверке качества и т. д.Характеристики:
ВходВходная муфтаAC, DC, GNDВходное сопротивление1 мΩ ± 3% | 16 ПФ ± 3 пФМаксимальное входное напряжение400 В (пиковое значение постоянного + переменного тока, входное сопротивление 1 МОм)Затухание зонда1X, 10XСистема сбора сигналаРежим выборкиОтбор проб в реальном времениЧастота дискретизацииОдноканальный 1GSa/s, двухканальный 500MSa/sГлубина храненияОдноканальный 40 кВтч; Двухканальный 20 кВтч
Режим приобретенияОтбор проб, определение пикового значения, среднее значениеСреднее время4, 16, 32, 64, 128, 256Вертикальная системаВертикальная чувствительность2 мВ/дел-5 В/дел (1-2-5 шаг за шагом)Диапазон смещения напряжения каналаСмещение ± 10 дел от центра экранаВертикальное разрешение8 битКоличество каналов2Полоса пропускания100 МГцТочность AC plus2 мВ/дел ≤ ± 4%, остальные передачи ≤ ± 3%Точность измерения постоянного тока± [Точность измерения постоянного тока x считывание + (считывание вертикального перемещения 1% x) + div]Время нарастания<3,5 нс
Вертикальная муфтаAC,DC,GNDАрифметическая операция+, -, ×, ≤, FFTБПФРежим окна: Hanning, Hamming, Blackman; Точки выборки: 1024
Предел полосы пропускания20 МГц (-3 дБ)Горизонтальная системаВременная база2ns/div ~ 50s/div, шаг 32 передачи в соответствии с последовательностью 1-2-5Горизонтальный диапазон смещения100divРежим отображенияРежим Y-T, режим X-YРазница фаз в режиме X-Y± 3 градусаТип дисплеяТочечный дисплей, Векторный дисплейСистема запускаТип триггераКрай, импульс, видео, наклон, чередованиеИсточник сигнала триггераCH1, CH2, EXT, EXT/5, линия переменного токаРежим триггераАвто, обычный, одиночныйТРИГГЕРНАЯ муфтаDC, AC, низкочастотное отклонение, высокочастотное отклонениеТриггерный электрический уровеньCH1, CH2:± 10 делEXT: ± 1,5 вEXT/5: ± 7,5 вЧувствительность триггераCH1, CH2: ≤ 1divEXT: ≤ 0,15 вEXT/5: ≤ 0,75 вДиапазон удержания100 нс ~ 10 сКраевой триггерТип: подъем, спуск, подъем и спуск по краюШирокоимпульсный триггерТип: (>, <, =) Положительная ширина импульса(>, <, =) Ширина отрицательного импульсаШирина импульса: 20 нс ~ 10 сРазрешение ширины импульса: 5 нс или 1 ‰ (Возьмите большее значение)Триггер видеоПоддержка сигнальной системы: PAL, NTSCУсловия запуска: нечетное поле, четное поле, все строки, указанные строкиСпуск наклона(>, <, =) Положительный уклон(>, <, =) Отрицательный уклонНастройка времени: 20ns-10sПеременный триггерТип триггера CH1: край, импульс, видео, наклонCH2 тип триггера: край, импульс, видео, наклонИзмерительная системаАвтоматическое измерение (32 вида)Максимальный клапан, минимальное значение, значения от пика до пика, амплитуда, верхнее значение, нижнее значение, периодическое среднее значение, среднее значение, среднее прямоугольное значение, среднее прямоугольное значение, экстремальное увеличение, спуск Экстремальный, Время нарастания, время спуска, частота, период, ширина импульса, ширина положительного импульса, ширина отрицательного импульса, Положительный коэффициент нагрузки, отрицательный коэффициент нагрузки, фаза, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFFИзмерение курсораРежим ручного измерения, режим отслеживания курсораФункция панели управленияАвтонастройкаФункция автоматической настройки может реализовать автоматическое регулирование вертикальной системы, горизонтальной системы и положения триггера.Сохранение/отзыв2 группы опорных сигналов, 16 групп обычных сигналов, 16 групп настроек; Сохранение и вызов с USB-накопителя сигналов, настроек, поддерживаются файлы CSV и bitmap (CSV и растровые изображения не могут быть вызваны из флеш-диск USB).Аппаратный счетчик частотыКоэффициент разрешения чтения6 битДиапазонМуфта переменного тока, от 10 Гц до максимальной полосы пропусканияИсточник сигналаВсе источники, способные срабатывать в импульсном триггере или краевом триггереСистема отображенияТип дисплеяTFT 7-дюймовый (178 мм) ЖККоэффициент разрешения дисплея800 (по Горизонтали) пикселей x 480 (по вертикали) пикселейЦвет дисплеяЦвет 64kКоэффициент контрастности (Типичный)500:1Интенсивность фона (типичная)300 кд/м2Диапазон отображения формы волныСетки 14 × 8ПослесвечениеВыкл., 1 секунда, 2 секунды, 5 секунд, бесконечныйДисплей меню2 секунды, 5 секунд, 10 секунд, 20 секунд, бесконечныйЗаставкаВыкл., 1 мин., 2 мин., 5 мин., 10 мин., 15 мин., 20 мин., 1 ч., 2 ч., 5 ч.Режим интерполяцииСинусоидальная интерполяция, линейная интерполяцияЦветной режим экранаНормальная, обратная фазаЯзык отображенияУпрощенный китайский, английскийБлок питанияНапряжение питания100-240 В переменного тока, CAT II, автоматический выборДиапазон частот источника питания переменного токаОт 45 Гц до 440 ГцПотребляемая мощность50ва максЗащита окружающей средыТемператураРабота: от 10 °C до + 40 °CНе работает: от-20 °C до + 60 °CОхлаждениеПринудительное охлаждение вентилятораВлажность≤ 90% ниже 40 °CВысотаЭксплуатация: менее 3000 мНе работает: менее 15000 мТип штекера: США/ЕС (опционально)Источник питания: AC100-240VРазмер изделия: 33,5*13*15 см/13,19*5,12 * дюймаВес изделия: 2,34 кг/фунтаПосылка: 38*22*26 см/14,96*8,66 * 10.24inПосылка: 3,42 кг/фунтаПосылка тация:1 * цифровой осциллограф1 пара щупов осциллографа1 * USB кабель1 * линия питания1 компакт-диск
