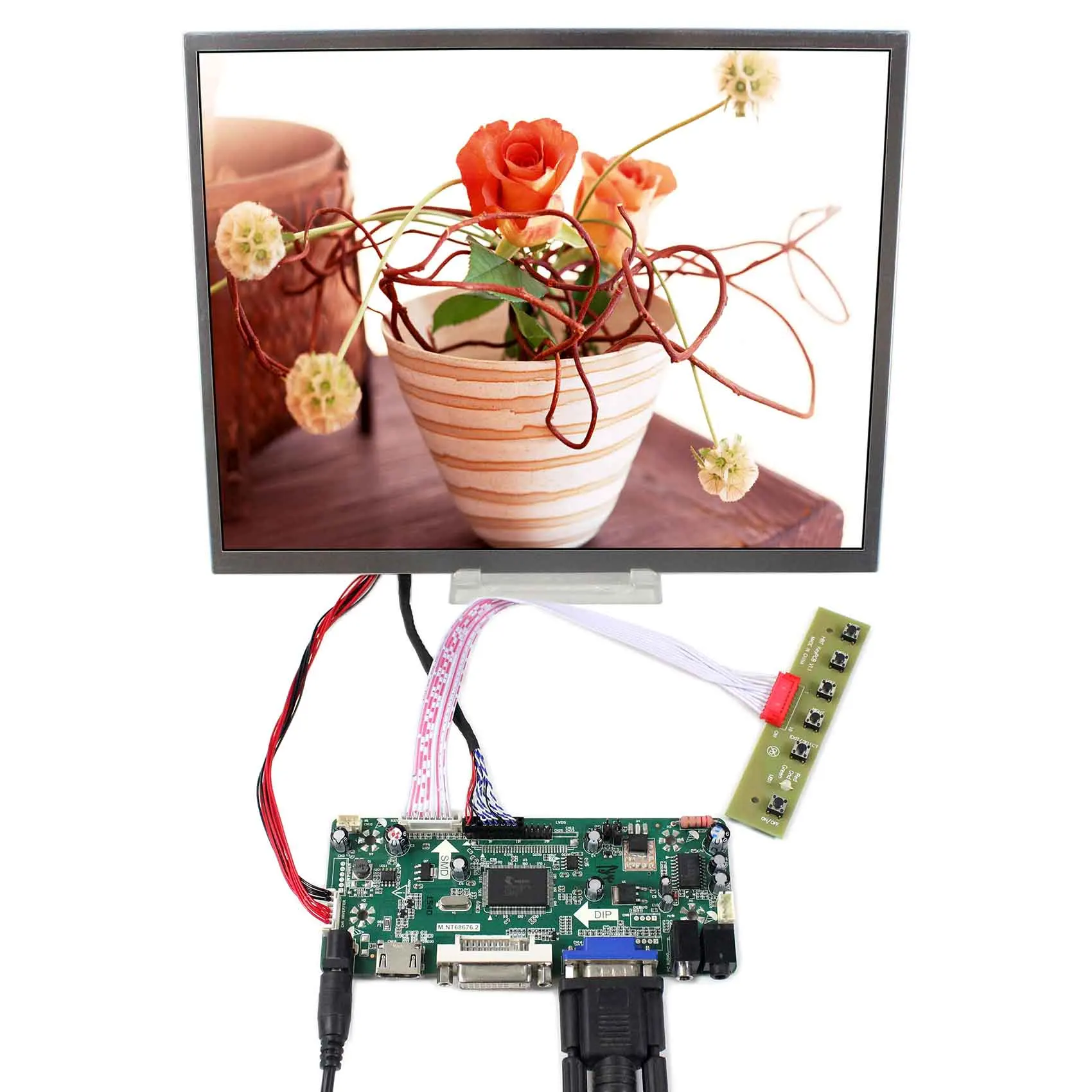

12,1 дюймов ЖК-дисплей Экран H DMI VGA, HDMI, DVI аудио ЖК-дисплей плата контроллера 20pin Кабельный разъем HSD121KXN1-A10 1024X768 Разрешение
VS DISPLAY's store - Надежность 98%
Более 882 подписчиков, дата открытия магазина 24.03.2012
- Положительные оценки: 98% (87)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 98%
Последнее обновление: 21.03.2022
0 Отзывов
10 Заказов
0 Отзывов
10 Заказов
2 Отзывов
7 Заказов
2 Отзывов
7 Заказов
2 Отзывов
5 Заказов
1 Отзывов
4 Заказов
1 Отзывов
4 Заказов
2 Отзывов
4 Заказов
1 Отзывов
3 Заказов
1 Отзывов
3 Заказов
1 Отзывов
3 Заказов
1 Отзывов
3 Заказов
0 Отзывов
3 Заказов
1 Отзывов
3 Заказов
0 Отзывов
3 Заказов
1 Отзывов
3 Заказов
0 Отзывов
2 Заказов
1 Отзывов
2 Заказов
1 Отзывов
2 Заказов
0 Отзывов
2 Заказов
0 Отзывов
2 Заказов
1 Отзывов
2 Заказов
0 Отзывов
2 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
1 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
1 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
1 Отзывов
1 Заказов
0 Отзывов
1 Заказов
1 Отзывов
1 Заказов
2 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
1 Отзывов
1 Заказов
0 Отзывов
1 Заказов
1 Отзывов
1 Заказов
1 Отзывов
1 Заказов
1 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов

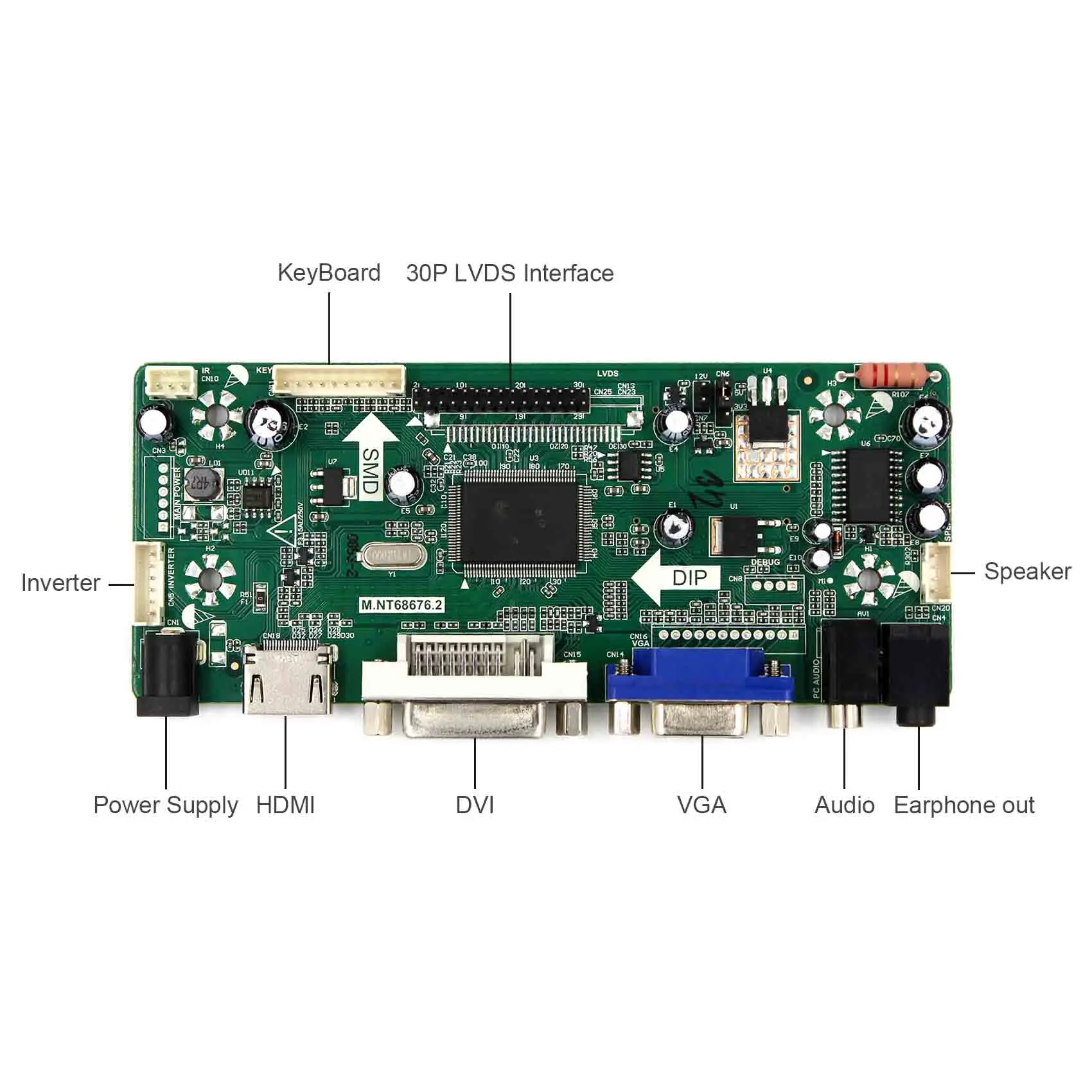

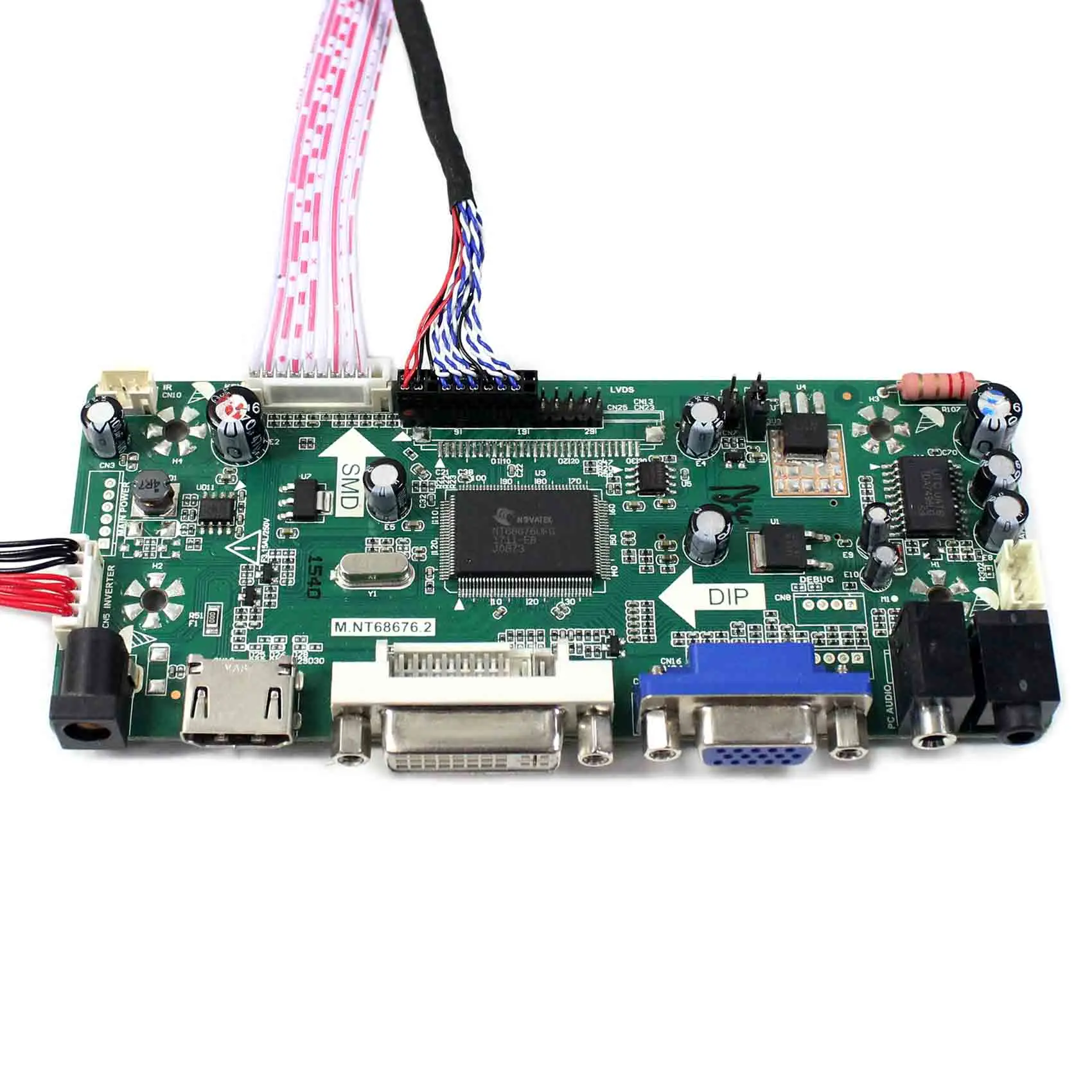

Плата ЖК-контроллера:
HDMI DVI VGA Аудио ЖК-плата для LVDS интерфейс ЖК-экран
Входной адаптер питания: 12Vdc более 2А.
Поставляется в режиме ожидания, когда не входной сигнал
Модель в режиме ожидания <1 Вт
Видео вход: HDMI DVI VGA
Аудио вход: HDMI
Аудиовыход: Соединитель динамика
OSD: яркость контрастность Авто язык и так далее
Язык: Английский Французский Немецкий Испанский итальянский и так далее
Размер платы: 125 мм x 58 мм x 17 мм
12,1"HSD121KXN1-A10 1024X768ЖК-экран:
Режим отображения IPS Pro, обычно черный, трансмиссионный
Разрешение1024RGB)×768
Общий размер 260,5×204×8,9(H×V×D)
Область отображения 245,76×184,32(H×V)
Яркость600 кд/м² (Typ.) Коэффициент контрастности900:1 (Typ.) (ТМ) Угол обзора85/85/85/85(Typ.)(CR≥ 10) [влево/вправо/вверх/вниз] Интерфейс сигналаLVDS(1 ch, 6/8-Бит), разъем,20Булавки
ПодсветкаWLED
Вход Напряжение 3,3 Вольт постоянного тока (тип.)

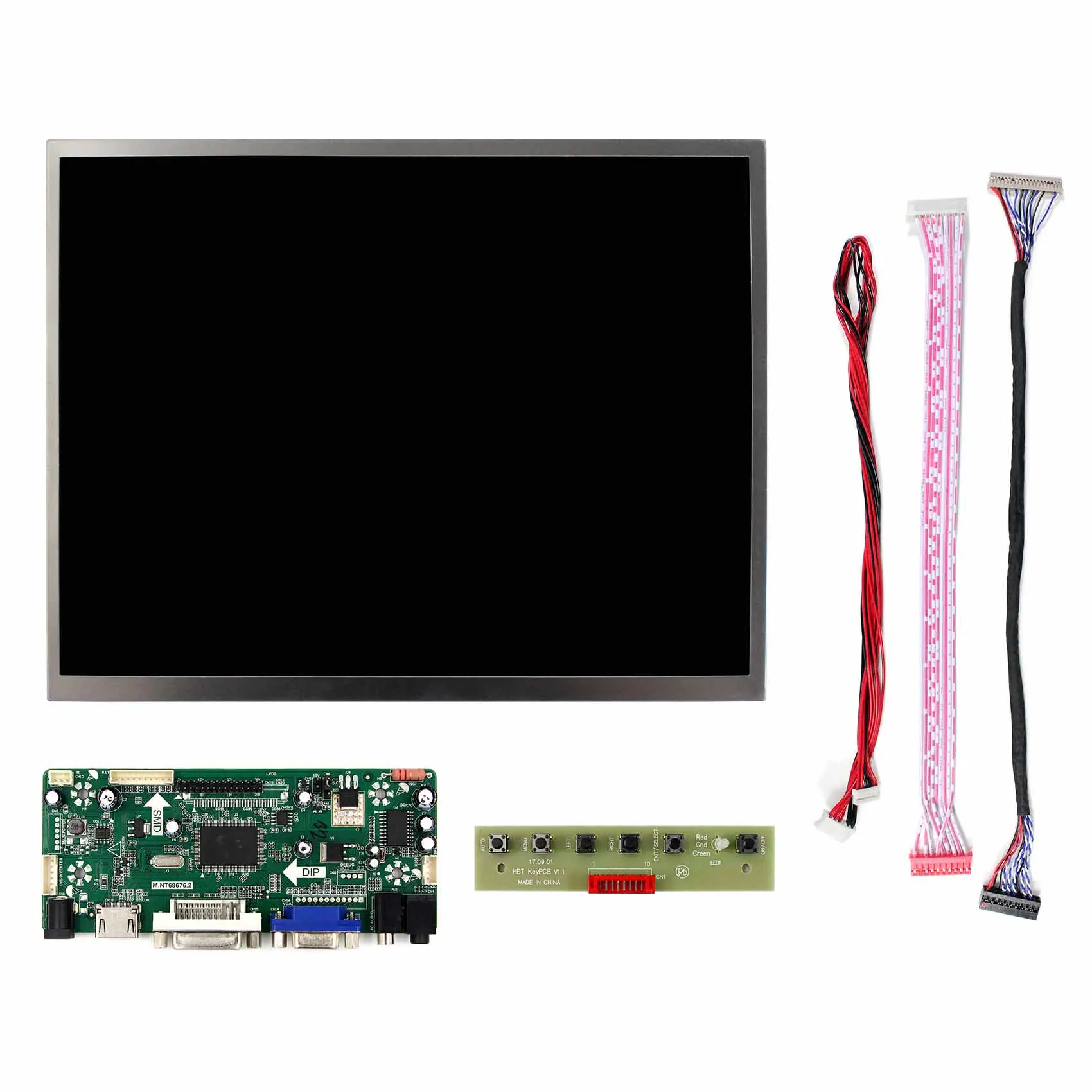

Упаковочный лист:
1 × HDMI VGA DVI LCD плата контроллера M.NT68676
1 ×12,1ДюймHSD121KXN1-A10 1024X768IPS ЖК-экран
1 ×Кабель задней подсветки
1 ×Кабель LVDS
1 × Клавиатура с кабелем
Установка и внимание:
1.Входное напряжение платы ЖК-контроллера должно быть 12 В постоянного тока (за исключением некоторых досок, которые отмечены необходимостью использования 5 в постоянного тока), ток мощности рекомендуется для 2А или больше 2А. Если вы не уверены, пожалуйста, подтвердите на странице ссылки на покупку или подтвердите с продавцом. (ВАЖНО: если используется неправильный адаптер питания, плата может быть сожжена, поэтому, пожалуйста, позаботьтесь об этом.)
2.Не изменяйте настройки платы контроллера, все платы были установлены с совместимой прошивкой и правильной настройкой, и сигнальный кабель уже подключен на плате. (Контактный разъем кабеля сигнала на плате с отметкой Pin1.)
3.Для подключения кабелей см. Изображение ссылки на покупку. (ВАЖНО: если соединение с неправильным направлением, иногда может повредить ЖК-дисплей, поэтому, пожалуйста, позаботьтесь об этом.) Перед включением подтвердите, подключен ли сигнальный кабель между ЖК-экраном и платой контроллера к правильному контакту, И подтвердите, подключен ли экранный кабель задней подсветки к инверторной плате (усилительная плата).
4.После правильного подключения перед включением платы проверьте, не прикасайтесь ли панель к задней стороне ЖК-дисплея или другому проводящему веществу, которое может привести к короткому состоянии платы. Затем введите питание и введите источник сигнала одновременно, экран и плата контроллера будут работать нормально.
5.Если у вас есть какие-либо другие вопросы или проблемы, которые вы не можете решить со следующим «анализом проблем и стрельбой», пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отзывы или оставить спор, мы ответим вам в течение 24 часов, чтобы решить проблему или вернуть вам деньги, если это не может быть исправлено.
6.Когда вы свяжитесь с нами, пожалуйста, предоставьте следующую информацию по фотографиям для анализа:
А.Имя типа экрана. (Сделайте фотографию ярлыка на задней стороне экрана)
B.Все ваши условия подключения, особенно для сигнального кабеля к разъему панели. (Сфотографируйте их.)
C.Спецификации Вашего адаптера питания. (Сфотографируйте спецификации адаптера питания. Этикетка)
7.Когда вы возвращаете один товар на склад, это иногда означает, что его выкинут. Вероятность рециркуляции очень, очень низкая. Таким образом, чтобы защитить нашу окружающую среду, мы надеемся, что вы сможете провести анализ или связаться с продавцом, прежде чем вернуть этот продукт. Большое спасибо.
8.Надеюсь, вы получите полезный продукт и оставите нам положительные отзывы, спасибо.
