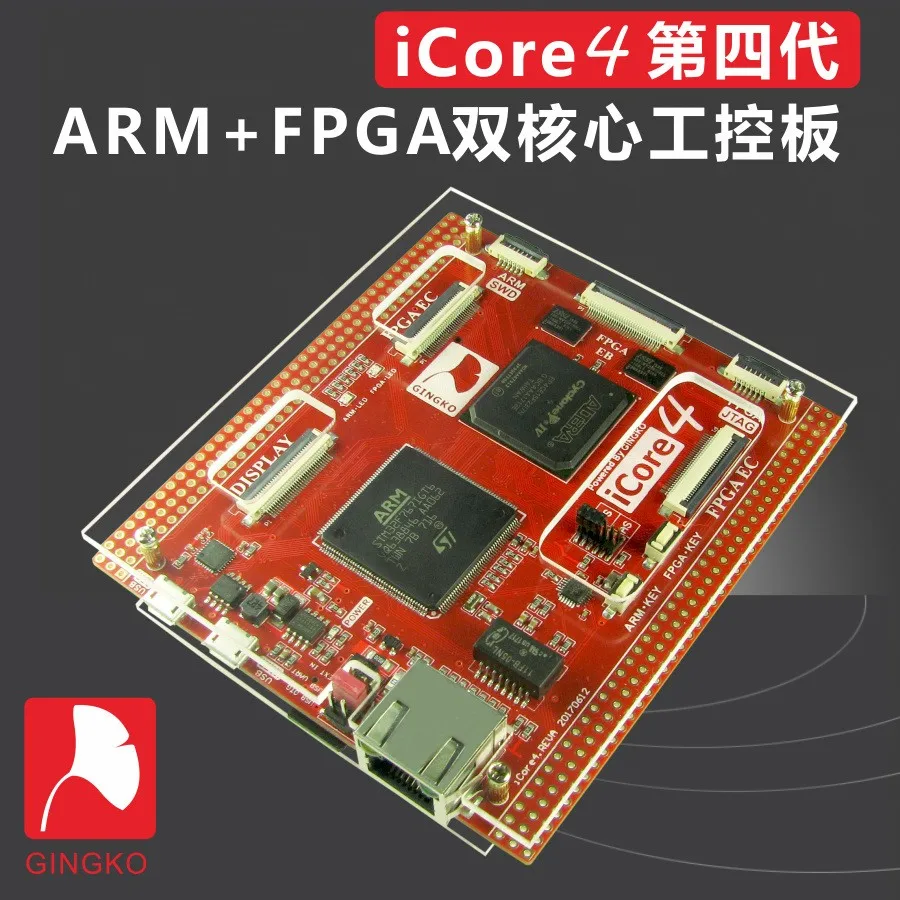

Супер производительность, практичная двухъядерный Промышленный контроль карты, шокирующий выпуск!

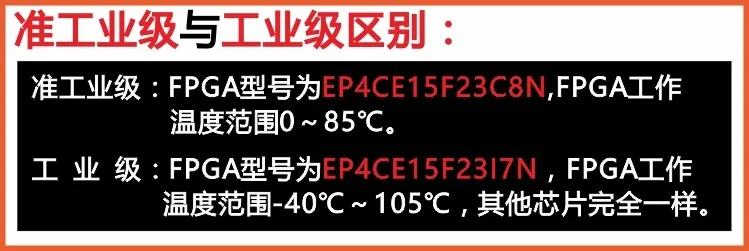

Разница между промышленным и промышленным уровнем кваси:

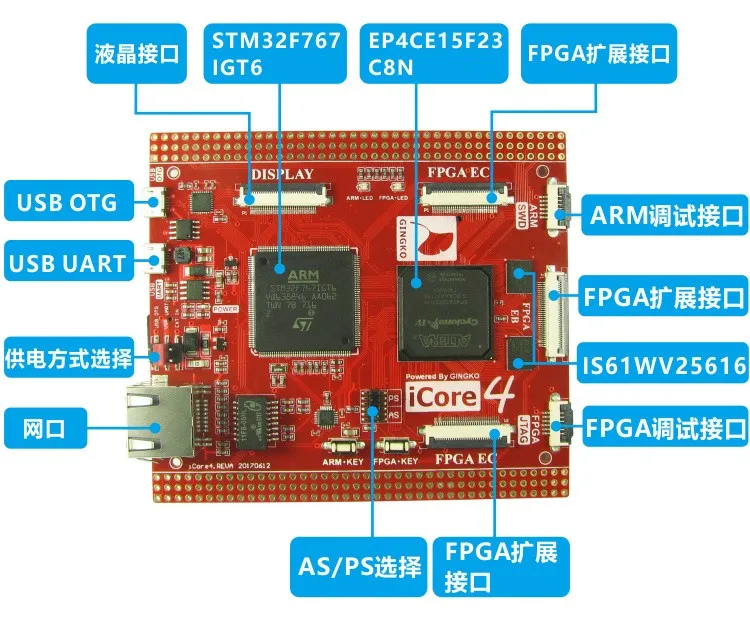

Один, технические индикаторы:

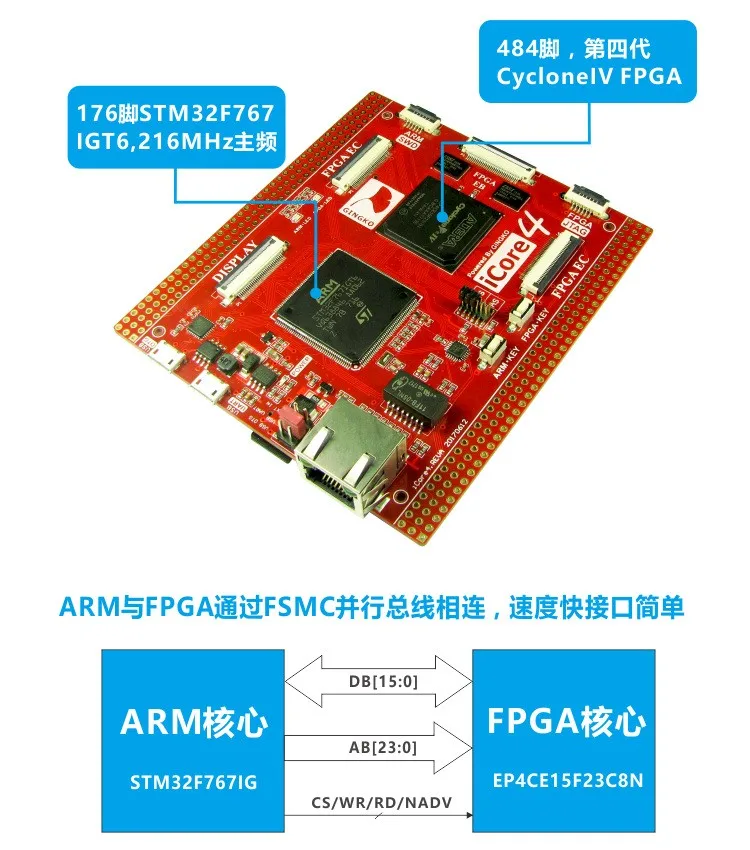

1, ARM + FPGA dual core новая комбинация, сильный союз;
2. ARM выбирает высокую производительность M7, модель STM32F767IGT6.176 футовЕсть много ресурсов.
3. FPGA выбирает EP4CE15F23C8N серии CycloneIV.484 фута;
4, PCB является шестью слоями PCB;

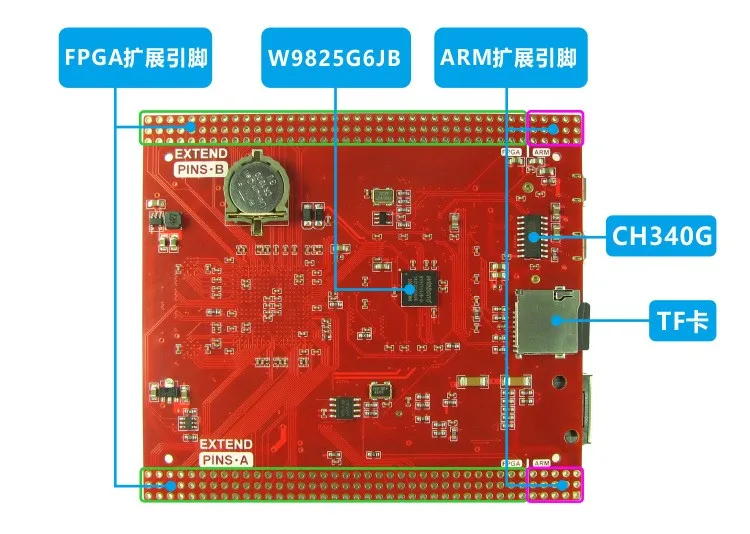

5, расширение руки32 Мб SDRAMЕго можно использовать в качестве буфера дисплея.

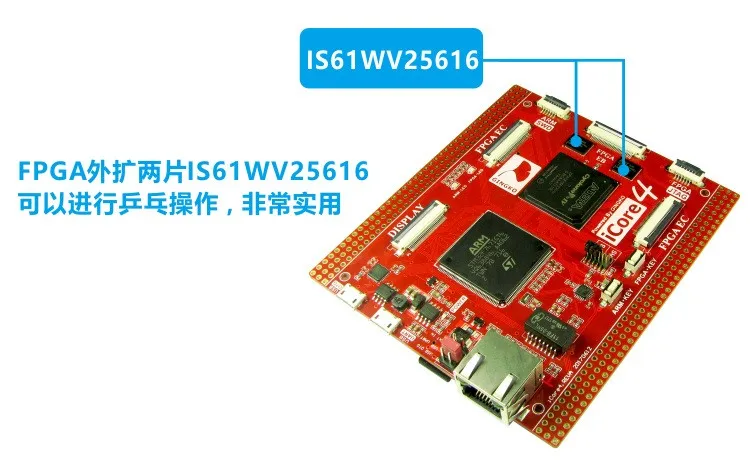

6, расширение FPGAДвойной чип 61WV25616(Рабочая частота 100 м, размер 512кб) используется для работы в пинг-понге; Это очень практично.
7, FPGAДвойные часыВход, 24 м/25 м, более удобный в использовании;
8, встроенный USB-TTL, непосредственно подключенный к компьютеру, может отображать информацию о отладке;

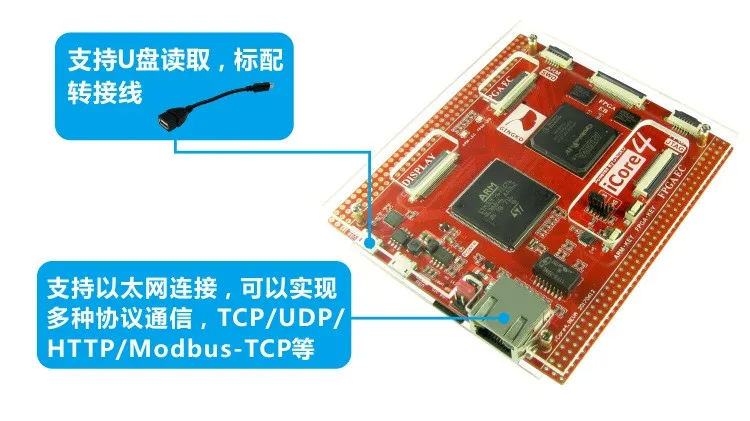

9, 100 м Высокоскоростной Ethernet;
10, USB2.0 высокоскоростной USB 2 OTG интерфейс, скорость до40 МбВыше; Также можно читать U диск;
11. ПоддержкаARM Настройка FPGAОн также может поддерживать удаленную конфигурацию FPGA через Ethernet, USB, tf-карту и так далее.
12. С собственным интерфейсом драйвера дисплея, он поддерживает четыре точки три дюйма, 5 дюймов, 7 дюймов экран дисплея через передачу; Наиболее поддержка разрешения 1024x768;

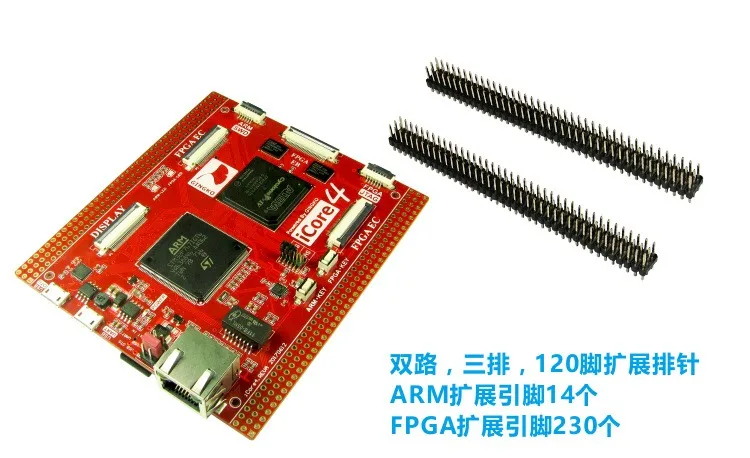

13, всего 200 + FPGA IO интерфейсов;
14. Встроенный в цепи мониторинга сильного тока и напряжения.

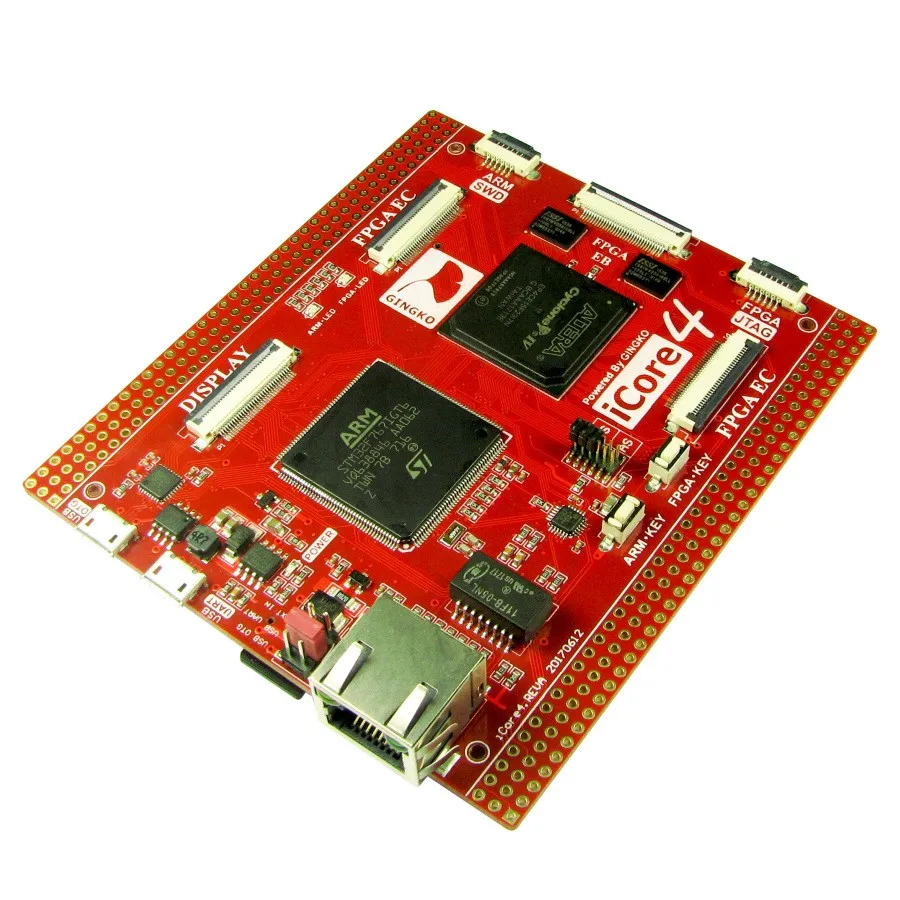

Нанесите наICore4Основная платаМодульная:
ICore4 основные процедуры эксперимента
Серийный номер
Рутинная рукоятка[Обновление]...
FPGA обычная[Обновление]...
1.
Рутинный: ручной светодиодный трехцветный привод
Рутинный: GPIO выход эксперимент-светильник светодиодный
2.
Режим 2: считывает состояние кнопки
Режим 2: Ввод ввода GPIO ключ распознавания
3.
Режим 3: EXTI прерывания эксперимента-чтение кнопки
Рутинная тройка: счетчик-эксперимент-счетчик использования
4.
4: USART experiment-светодиодный пульт управления
4: TapII сигнала -- логический анализатор
5
Обычная пять: светодиодный таймер с таймером и таймером
Обычная пять: базовый эксперимент с логическими воротами-использование логических ворот
6
Режим 6: IWDG watchdog experiment - reset ARM
Режим 6: сигнал TapII -- логический анализатор
7
7: WWDG watchdog experiment - reset ARM
Обычная семь: базовый эксперимент с логическими воротами-использование логических ворот
8
Режим 8: Таймер PWM эксперимент-дыхательная лампа
Рутинное восемь: мультипликатор-мультипликатор
9
Обычная девять: ADC эксперимент-контроль мощности
Обычная девять: эксперимент с циклом блокировки фазы -- петля с блокировкой фазы
10
Рутинная десять: RTC эксперимент с часами в реальном времени-отображение времени и даты
Рутинная десятка: FSMC bus communication experiment-мультиплексный адресный режим
11
Рутинная десять один: DMA эксперимент-память для передачи памяти
Рутинный десять один: FSMC bus communication experiment-независимый адресный режим
12
Рутинный десять два: общий эксперимент с таймером-светодиодный светильник с регулярными интервалами
Рутинные десять два: UART based ARM и FPGA коммуникационные эксперименты
13
Рутинная десять три: SDIO experiment-Чтение информации о sd-карте
Рутинная десять три: SPI based ARM и FPGA коммуникационные эксперименты
14
Режим четырнадцати: Эксперимент FATFS -- управление файлами
Режим четырнадцати: Коммуникационный эксперимент между ARM и FPGA на основе I2C
15
Обычная пятнадцать: USB_CDC эксперимент-Высокоскоростная передача данных
Обычная пятнадцать: ARM + FPGA эксперимент по хранению данных на основе однопортовой оперативной памяти
16
Обычный шестнадцать: USB_HID эксперимент-двунаправленная передача данных
Обычное 16: ARM + FPGA эксперимент по хранению данных на основе двойного порта RAM
17
Обычный семнадцать: USB_MSC эксперимент -- чтение/запись U диска (большой объем памяти)
Обычный семнадцать: ARM + FPGA доступ к данным эксперимент на основе FIFO
18
Обычный восемнадцать: USB_VCP эксперимент -- виртуальный последовательный порт
Примечания
19
Обычный девятнадцать: USBD_MSC эксперимент -- виртуальный U диск
Описание экспериментальной рутины
20
Рутинные два десятка: LWIP_TCP_CLIENT experiment -- Ethernet передача данных
21
Рутинный два десятка один: lwip_tcp_серверный эксперимент-передача данных Ethernet
22
Рутинные два десятка два: LWIP_UDP эксперимент-передача данных Ethernet
23
Рутинные две десять три: LWIP_HTTP эксперимент -- веб-сервер
24
Режим двух четырнадцати: LWIP_DHCP эксперимент-динамическое распределение IP
25
Обычные две пятнадцать: LWIP_DNS эксперимент -- разрешение доменного имени
26
Обычные два шестнадцати: LWIP_MODBUS_TCP эксперимент -- контроль мощности
27
Обычно два семнадцати: LWIP_NETIO эксперимент -- измерение скорости Ethernet
28
Рутинные два восемнадцати: FMC эксперимент -- Чтение и Написание FPGA
29
Обычные два девятнадцать: SD_IAP_FPGA эксперимент -- обновление и обновление FPGA
30
Обычная три десятка: U_DISK_IAP_FPGA эксперимент -- обновление и обновление FPGA
31
Рутинный три десять один: HTTP_IAP_FPGA эксперимент -- обновление и обновление FPGA
32
Рутинный три десять два: UART_IAP_ARM эксперимент -- обновление и обновление STM32
33
Рутинный три десятка три: SD_IAP_ARM эксперимент -- обновление и обновление STM32
34
Обычный три четырнадцать: U_DISK_IAP_ARM эксперимент -- обновление и обновление STM32
35
Обычный три пятнадцать: HTTP_IAP_ARM эксперимент -- обновление и обновление STM32
36
Обычные три шестнадцать: эксперимент DAC-выходное напряжение постоянного тока
37
Обычный три семнадцать: SDRAM эксперимент-чтение и письмо SDRAM
38
Рутинные три восемнадцати: тест библиотеки по математике DSP
