Последнее обновление: 27.05.2022
Области применения:
Обрабатывающее оборудование с ЧПУ, машина для пищевой промышленности, оборудование для транспортировки материалов, медицинский аппарат и инструменты, текстильное оборудование и так далее.
Советы:
* Входное напряжениеОдин/три PH 220V(Если вам нужен 380 В, пожалуйста, свяжитесь с нами)
* Режим управления продуктом:Режим положения, режим скорости, режим крутящего момента.

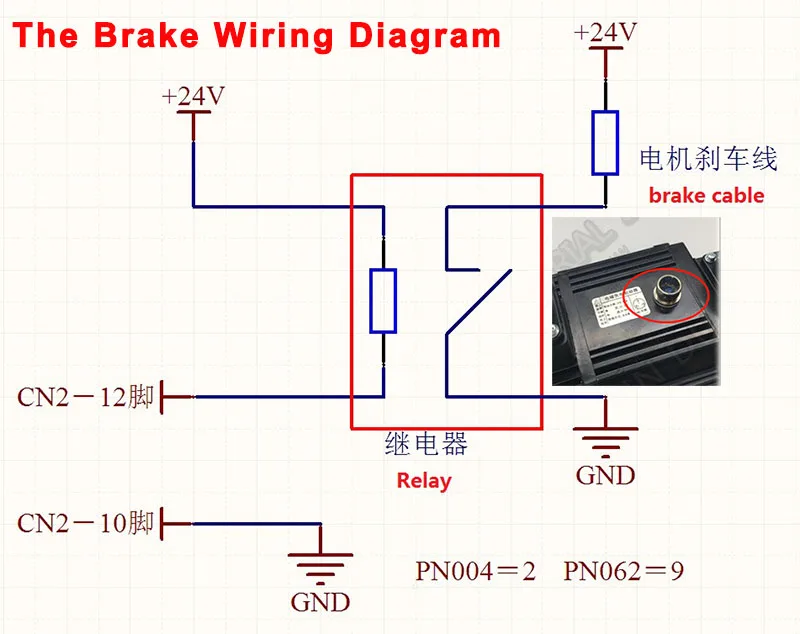

*BГраблиНужноПостоянный ток24 ВINputVOltage.
* Длина кабеля3 м. Если вам нужна другая длина, пожалуйста, свяжитесь с нами.

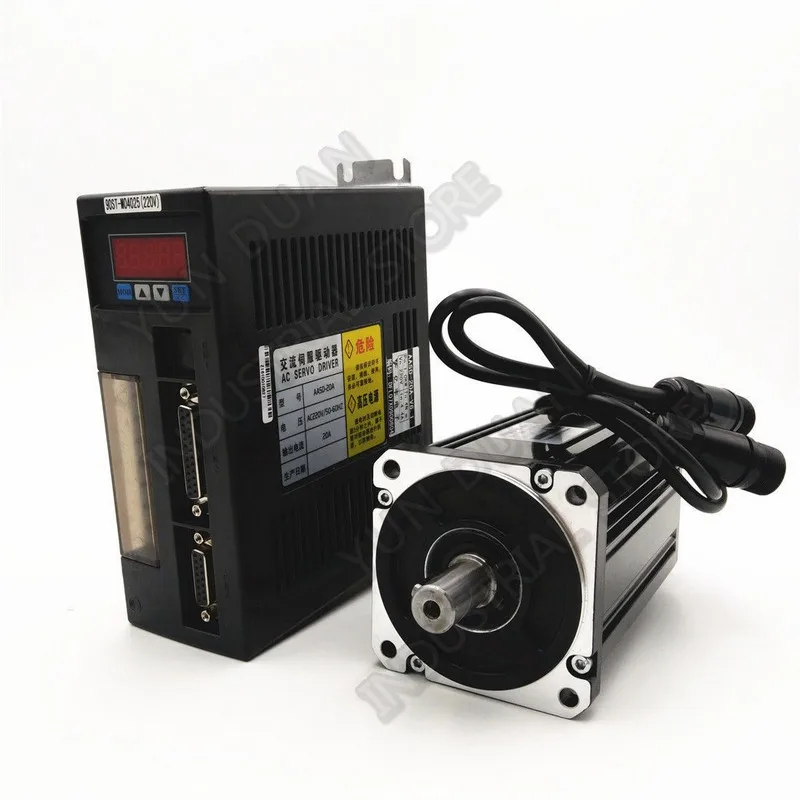

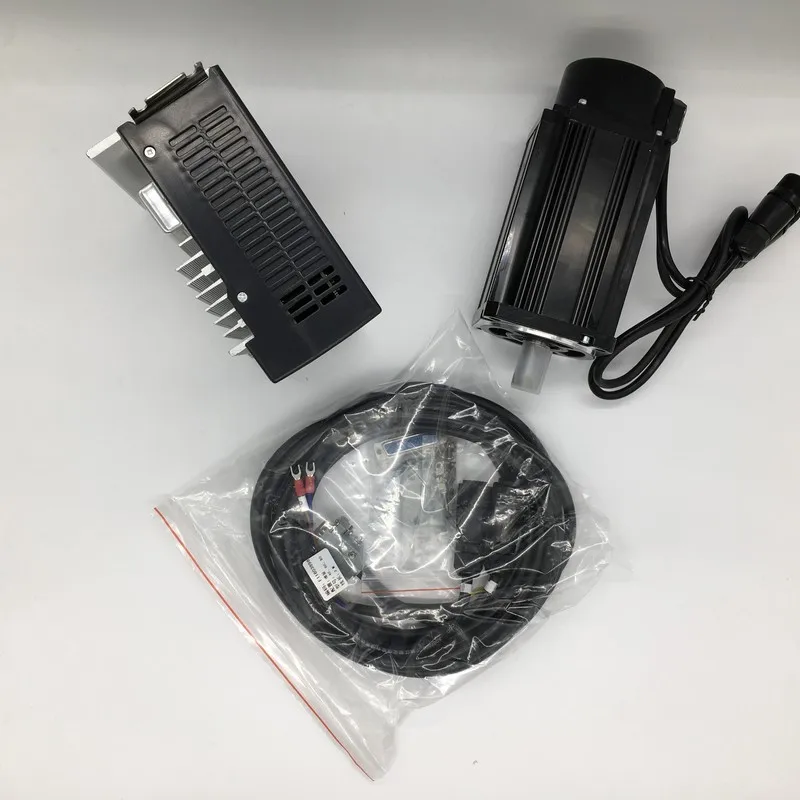

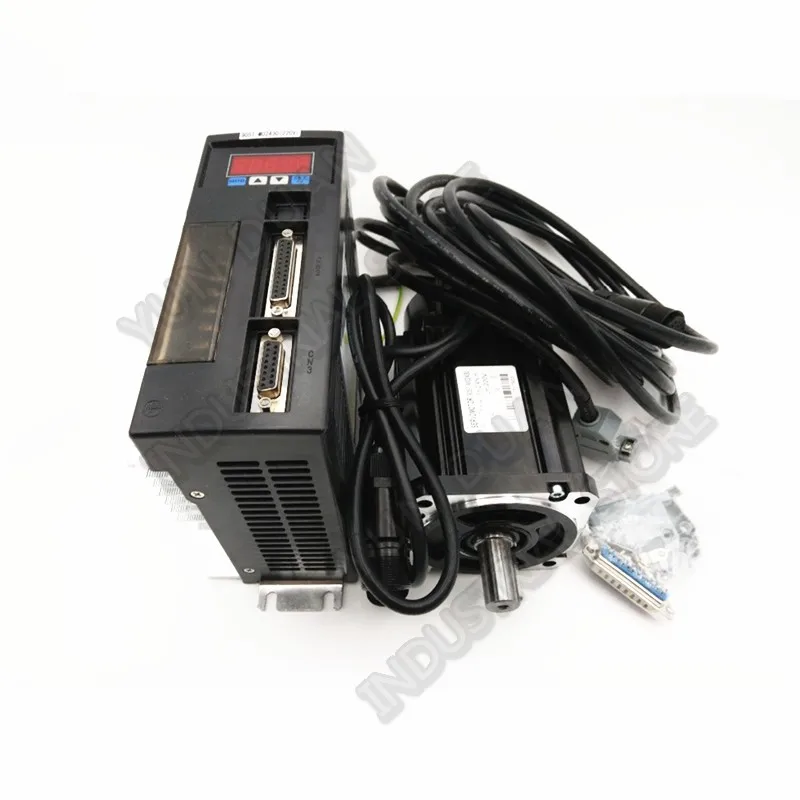

Этот продукт включает в себя:

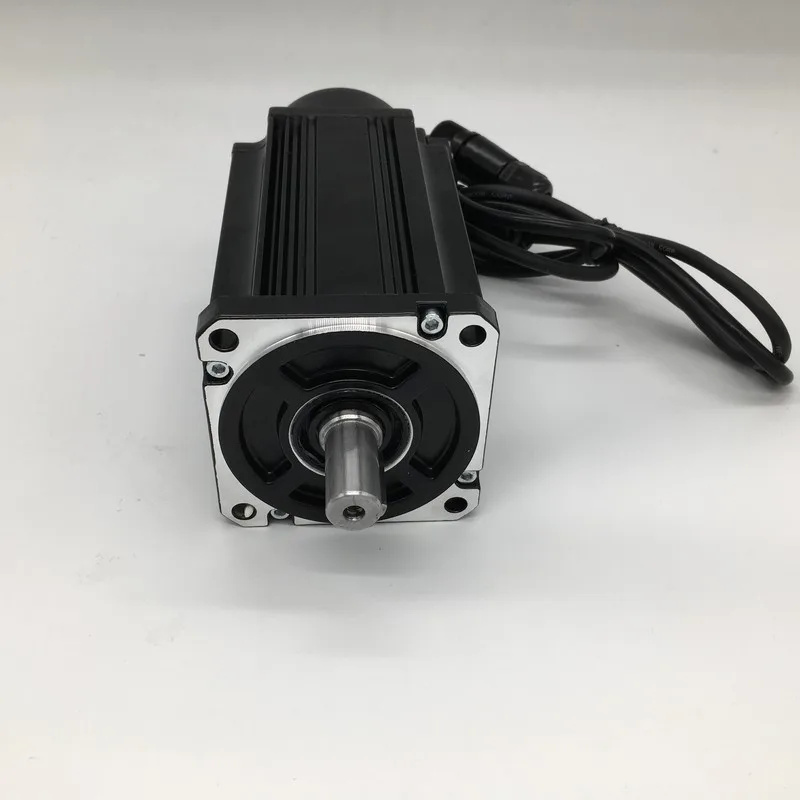

1 х серводвигательС тормозом

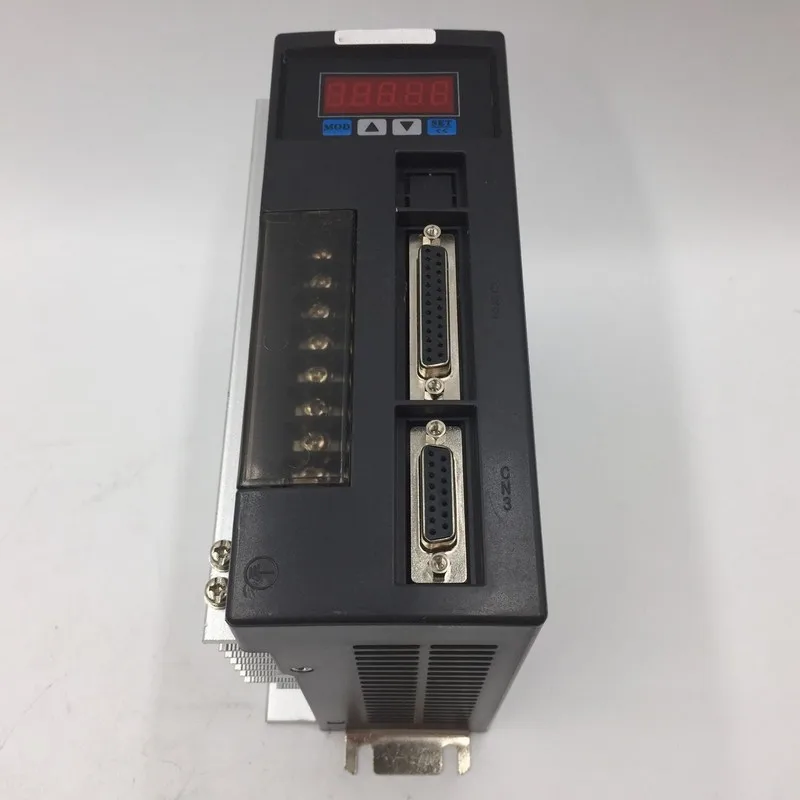

1 привод
1 X Кабель кодировщика
1 х Кабель питания
1X25 контактов ядро и соединение
Функция сервопривода переменного тока:
Входная мощность
Однофазный или трехфазныйAC220V -15 ~ + 10% 50/60 Гц
Режим управления
IGBT ШИМ синусоидальное волновое управление
Функция управления
Частотная характеристика скорости
<400 Гц
Коэффициент колебания скорости
СкоростьСоотношение
1:5000
ИмпульсныйЧастота
≤ 500 кГц
Отзывы кодера
2500 линейный Инкрементальный кодировщик, 10000ppr
Отображение и эксплуатация

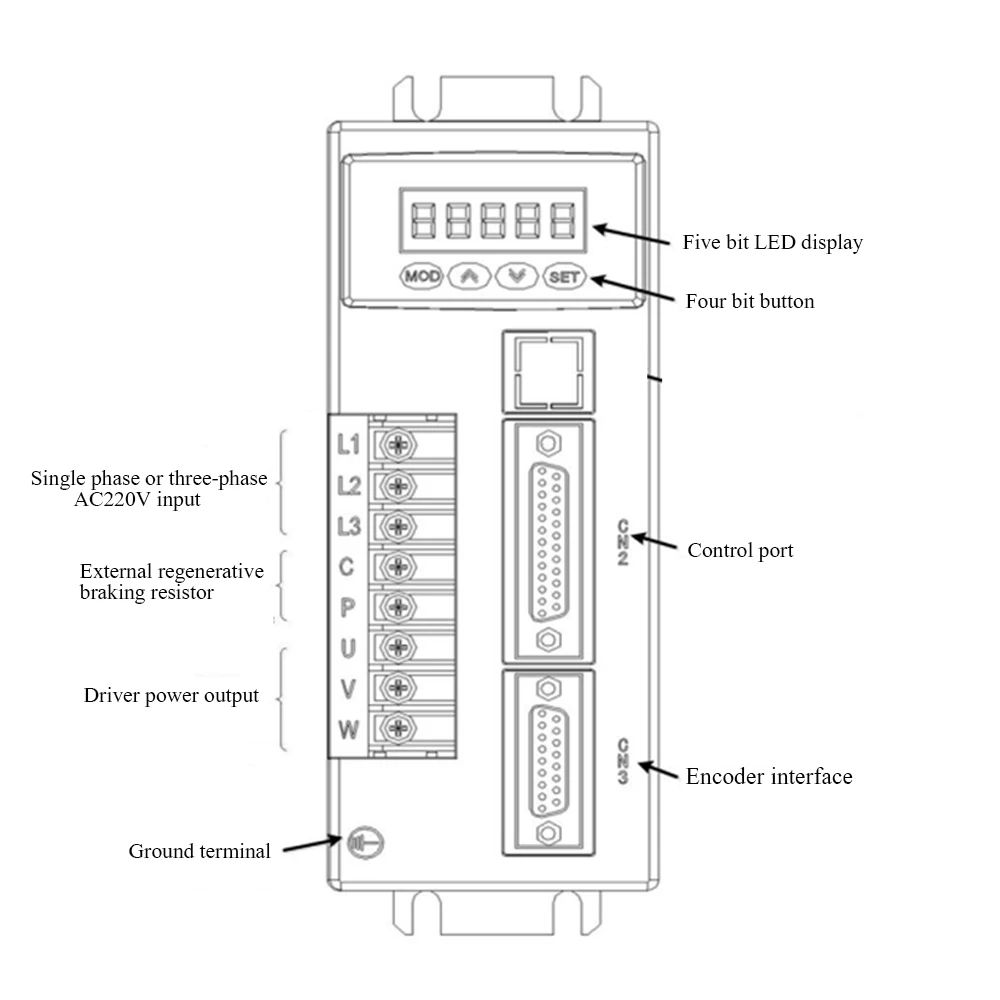

Пять светодиодный дисплей с четырьмя кнопками
Тормозной путь

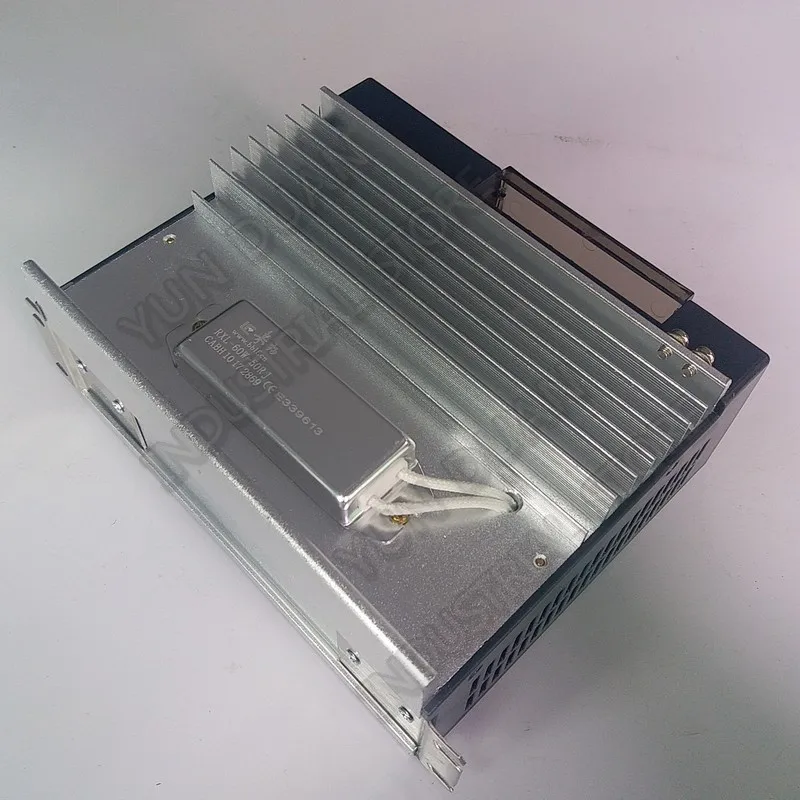

Через внутреннюю, Внешнее сопротивление торможению Тормозная энергия
Способ охлаждения
С воздушным охлаждением (пленка теплопередачи, сильный вентилятор холодного ветра)
Диапазон мощности
≤ 7,5 кВт
Технические характеристики
Модель двигателя
80ST-M02430-220-BZ
Номинальная мощность (кВт)
0,75
Номинальное напряжение (В)
220
Номинальный ток (А)
3
Номинальная скорость (об/мин)
3000
Номинальный крутящий момент (N. m)
2,39
Пиковый крутящий момент (N. m)
7,1
Постоянное напряжение (V/1000r/min)
48
Коэффициент крутящего момента (N.m/A)
0,8
Инерция ротора (кг. м2)
1,82*10-4
Сопротивление линии (Ω)
2,88
Линейная индуктивность (m H)
6,4
Постоянное электрическое время (мс)
2,22
Вес (кг)
2,86
Номер линии кодировщика (PPR)
2500 (кодировщик типа инкремента TAMAGAWA)
Класс изоляции
Класс 130 (степень Цельсия)
Класс безопасности
IP65

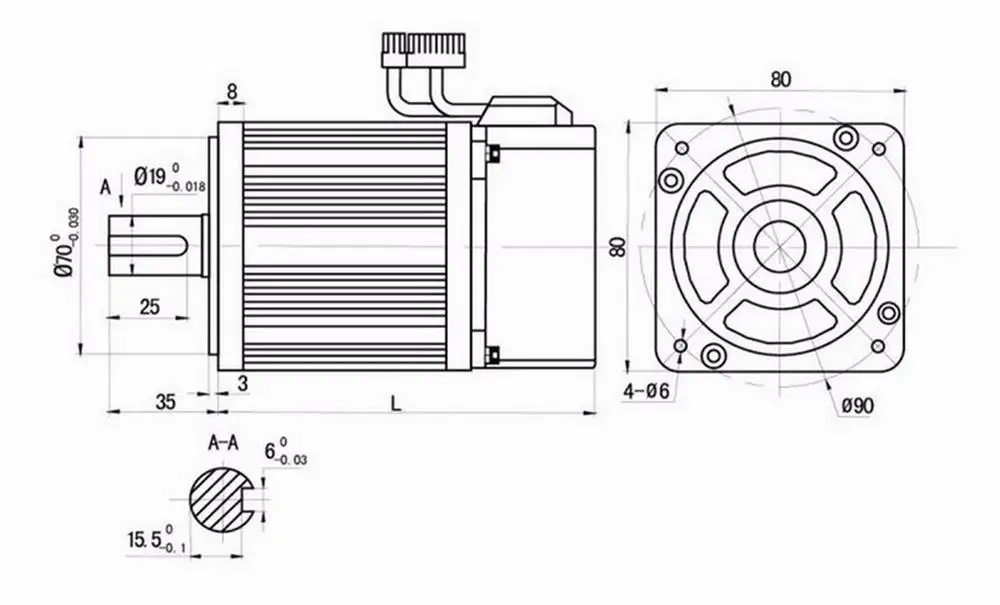

Размер (L) мм
190
