осциллограф STM32 цифровой с параметрами формы волны цифровой Дисплей 2,4-дюймовый Цвет на тонкопленочных транзисторах на тонкоплёночных транзисторах Экран дисплея измерительное оборудование с открытым исходным кодом

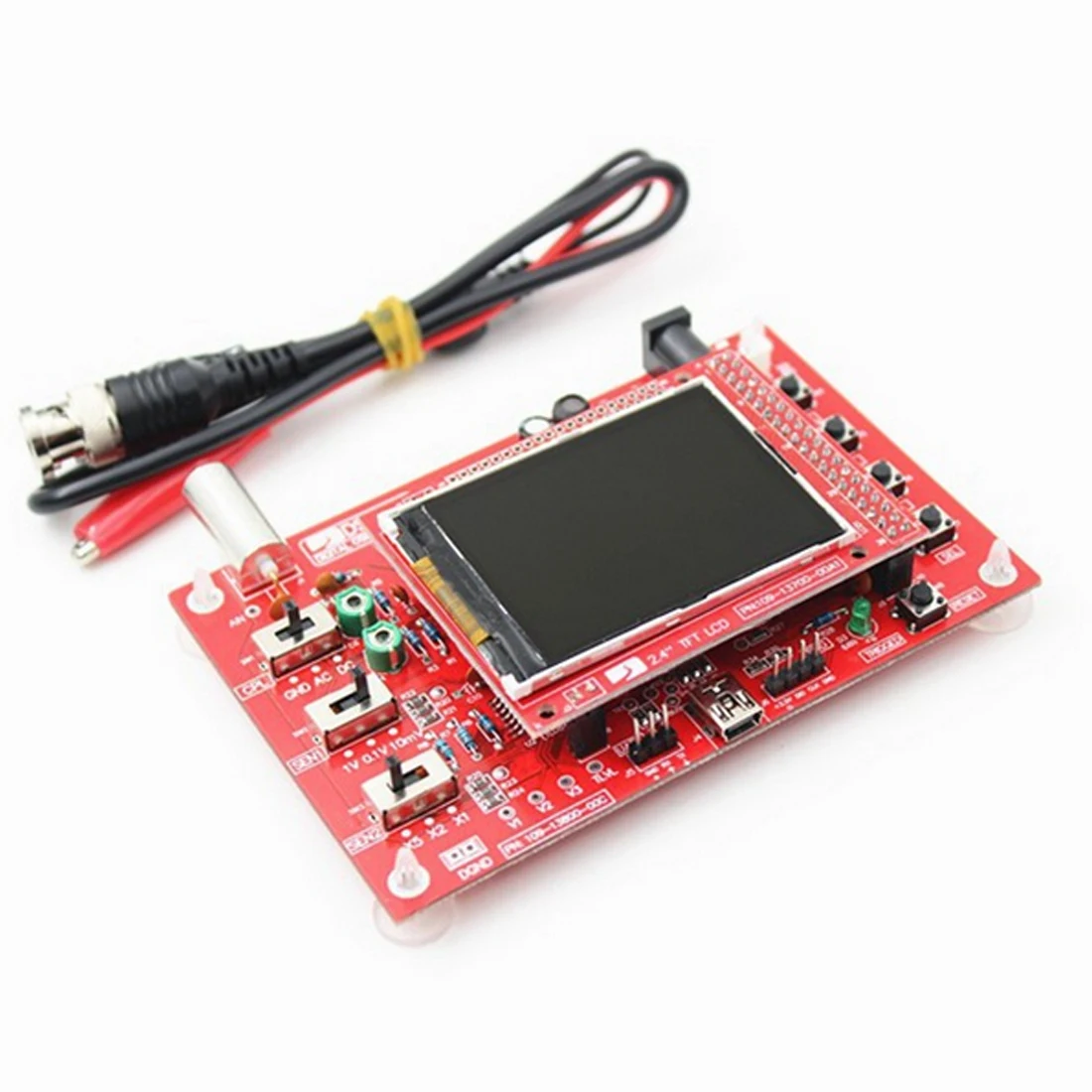

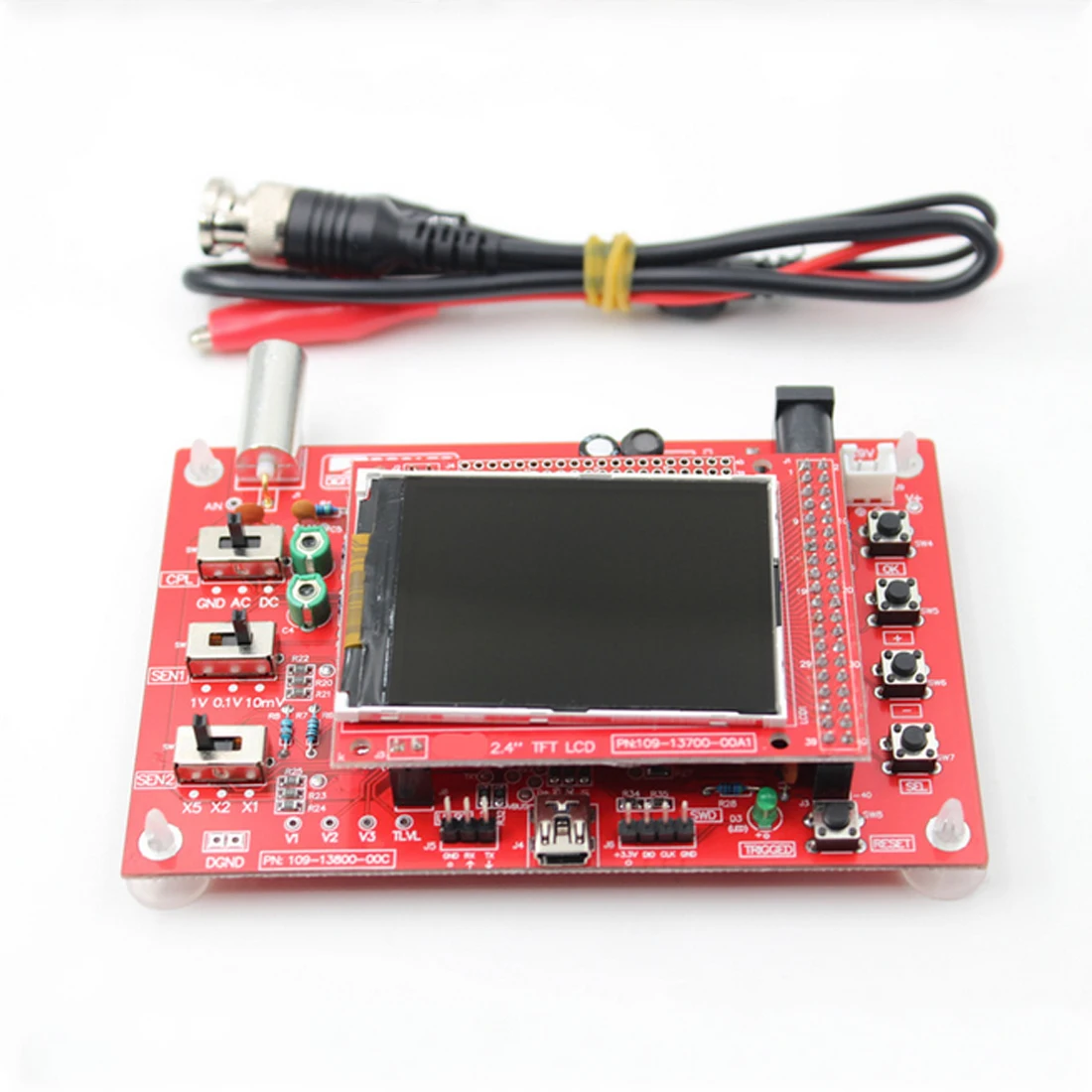

Этот DSO138 комплект цифровой осциллограф принимает ARM Cortex-M3 процессор и с 2,4-дюймовый экран TFT.

Это легко и надежно для работы цепи. Он может отображать частоту, период, ширину импульса, коэффициент работы, Макс./мин./AVG./пиковые/виртуальные значения.

Этот повышающий преобразователь является отличным для DSO138 осциллограф комплект.

Он может быть подключен непосредственно к DSO138 материнских плат (не входит в комплект), сделать DSO138 осциллографа, чтобы быть портативный осциллограф для лучшего использования.

Особенности:

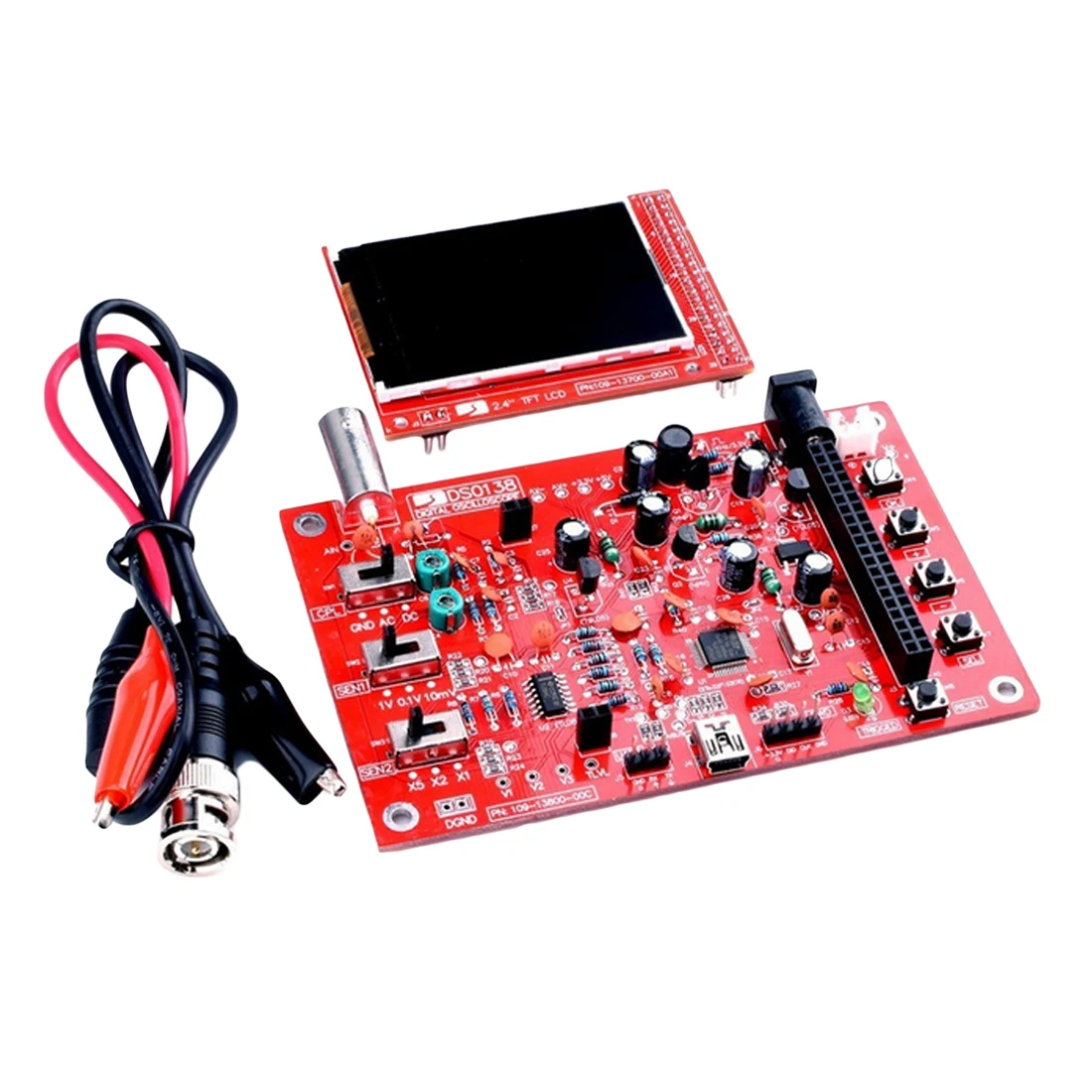

DSO138 комплект: этот комплект использует ARM Cortex-M3 процессор (STM32F103C8), и включает в себя 2,4-дюймовый цветной TFT экран, может быть использован как ARM Тесты Совет по развитию.

Может быть вторичное развитие на основе этого набора, например, его можно изменить на милливольтметр, регистраторы данных.

Регулируемое вертикальное смещение, и с инструкциями. С автоматическим, регулярным и однократным режимами, легко захватывать форму волны момента. Доступный триггер rising или falling edge.

Наблюдаемая предыдущая форма триггера (отрицательная задержка). Может замораживать в любое время дисплей формы волны (функция удержания). Поставляется 1 Гц/3,3 В меандр Тесты источник сигнала.

С цифровым дисплеем параметра формы волны, включая частоту, период, ширину импа Ульс, коэффициент обязанности, Макс./мин./AVG./пик-пик/виртуальные значения.

Функция хранения сигнала: не потеряет форму сигнала после отключения питания. Обнаружение короткого замыкания и открытого замыкания: может помочь пользователю узнать об ошибке пайки.

Функция распознавания контроллера TFT. SMD был припаян, более подходит для электронного новичка.

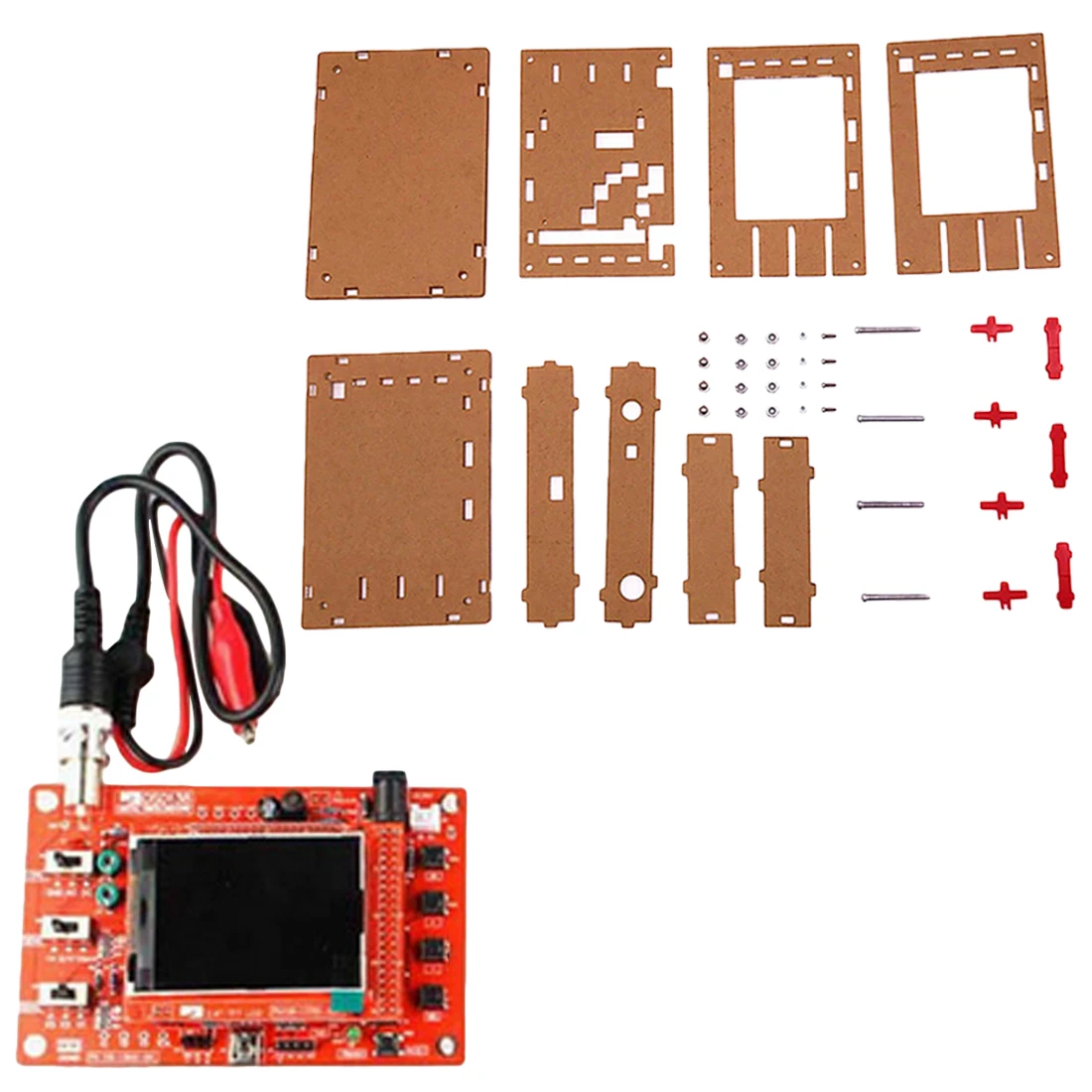

Корпус: DIY крышка для DSO138 осциллограф. Акриловый материал, выглядит прозрачно (нужно снять пленку).

Легко для электронных энтузиастов собрать.

Технические характеристики: DSO138 комплект Тип: не спаяны DIY Kit и если вы заинтересованы в вы можете найти другой в этом магазине, который SMD впаян.

Максимальная частота дискретизации в реальном времени: 1msps точность: 12Bit выборки буфера Глубина: 1024 байт Аналоговый пропускная способность: 0-200 кГц чувствительность по вертикали: 10mV/Div-5 В/Div (1-2-5 прогрессивная манера)

Входное сопротивление: 1 мОм Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)

Режимы соединения: DC/AC/GND горизонтальный временной диапазон: 10 мкс/Div-S 50 s/Div (1-2-5 прогрессивная манера)

Поставка Напряжение: постоянный ток 9V PCB Размеры: 117*76 мм/4,6 * 3in

Размер экрана: 52 * мм 40 мм/2 * 1.57in

Посылка Размеры: 18*12,5*3 см/7,08*4,92 * 1.18in

Посылка Вес: 119 г/4,21 унц.

Примечание: один осциллограф DIY kit-это все предметы, которые еще не паяны, другой комплект был паян SMD.

Пожалуйста, выберите то, что вам нравится!

Корпус: Материал: акрил

Пункт Вес: 156 г/5,52 унц.

Посылка Размеры: 16*10*4 см/6,3*3,94 * 1.57in

Посылка Вес: 192 г/6,79 унц. случае Установка Инструкция: https://www.dropbox.com/s/6nleb8lviv4oeia/E1391-Установка %20Instruction.doc? dl = 0

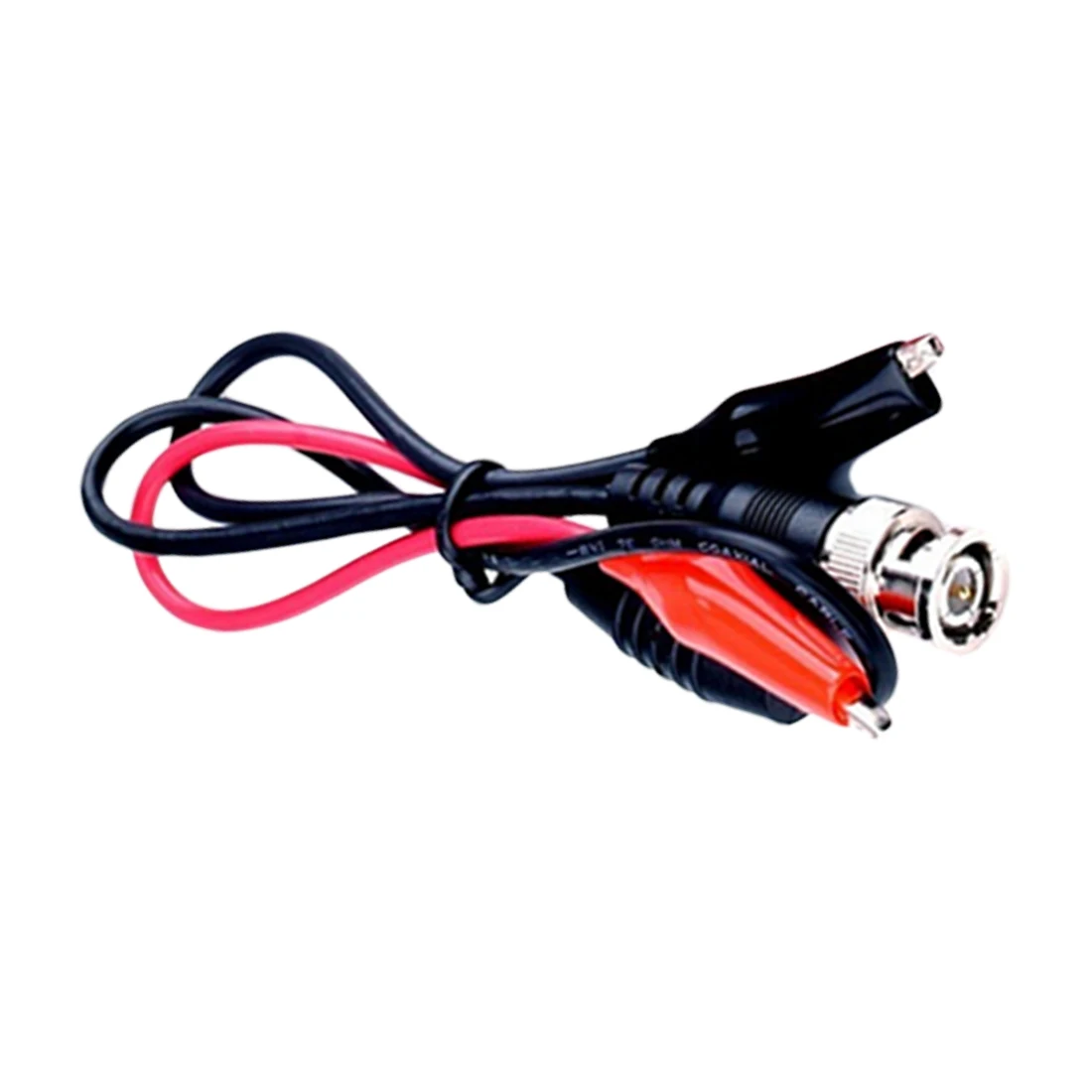

Посылка список: 1 * Сделай Сам чехол для DSO138 1 * DSO138 DIY цифровой осциллограф комплект 1 * зонд 3 * Руководство пользователя (на английском языке)"
