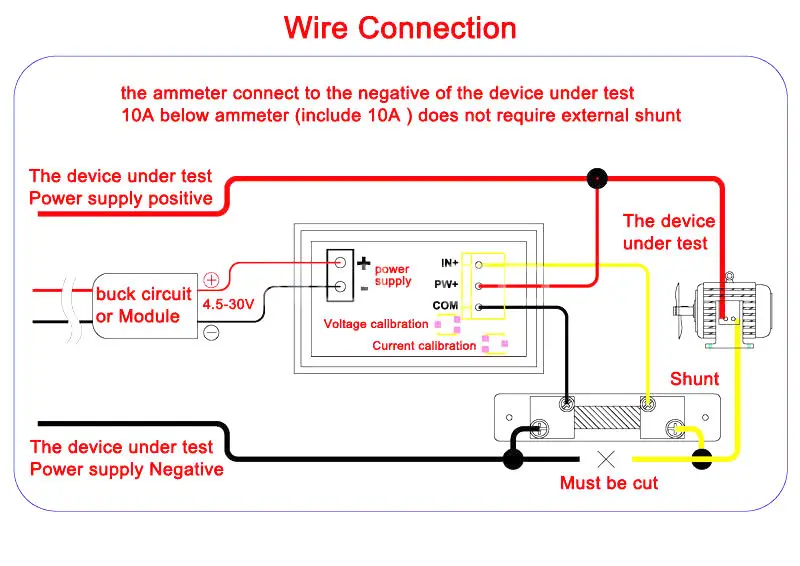

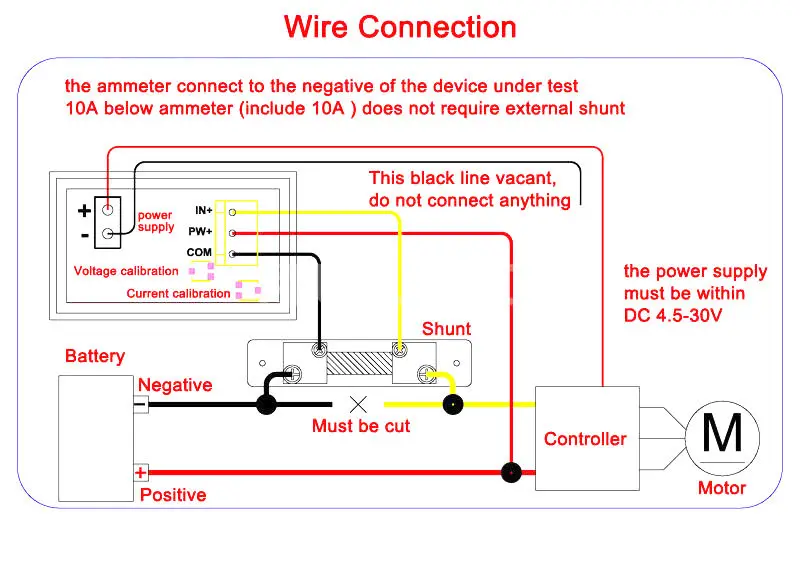

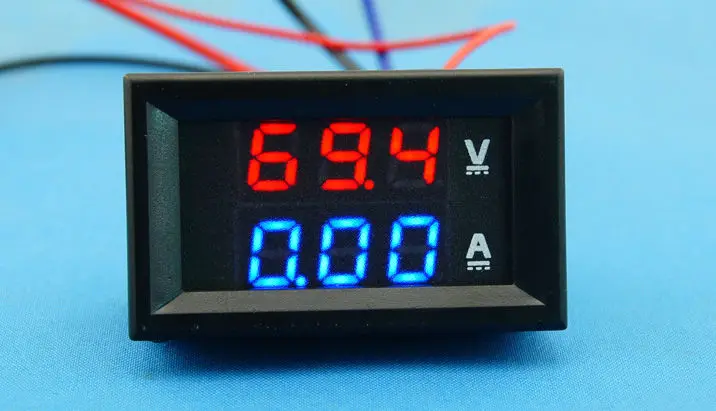

Двойной светодиод: красное напряжение, синий ток, отображение напряжения тока одновременноЭтот панельный счетчик является общей конструкцией заземления, это означает, что (измеряйте заземляющий провод) и (заземление источника питания) является общей землей.Блок питания постоянного тока 4,5-30 V. С защитой от обратной полярности, но максимальный источник питания не может превышать 30 В постоянного тока.Конкретные:Источник питания: постоянный ток 4,5-30 вИзмеренное напряжение: постоянный ток 0-300 вНапряжение <100 в, разрешение: 0,1 вНапряжение> = 100 в, Разрешение: 1 вИзмерительный ток: 0-200 А передний ток (этот Амперметр нужен дополнительно 200 А/75 мВ шунт для измерения тока, пожалуйста, проверьте описание изображения для ссылки на подключение)В настоящее время разрешение: 0.1AРабочий ток: <20 мАДисплей: 0,28 "LED, двойной цвет, красный и синийРазмеры: 48x29x21 ммРазмер резки: 45x26 ммСкорость измерения: ≥ 500 мс/разТочность: 1% (± 1 цифра)Рабочая температура:-10 ℃ ~ + 65 ℃Рабочая влажность: 10 ~ 80% (без конденсации)Рабочее давление: 80 ~ 106 кПаПроводное соединение, пожалуйста, проверьте описание изображения.Источник питания (двухлинейный разъем):Красный провод: источник питания +;Черный провод: источник питания-Напряжение источника питания не может превышать 30 вИзмерительный порт (трехлинейный разъем)COM: черный провод, измерение общего заземленияPW +: Красный провод, измерение напряжения +В +, желтый провод, измерьте входной ток. Если используется только функция вольтметра, подключите желтый провод и черный провод вместе, чтобы избежать помех
