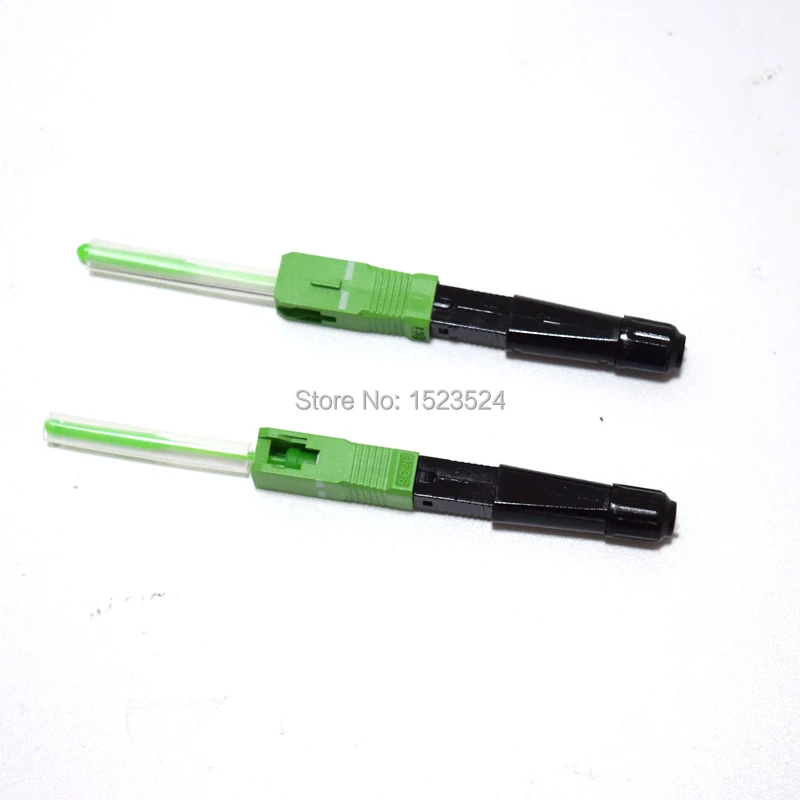

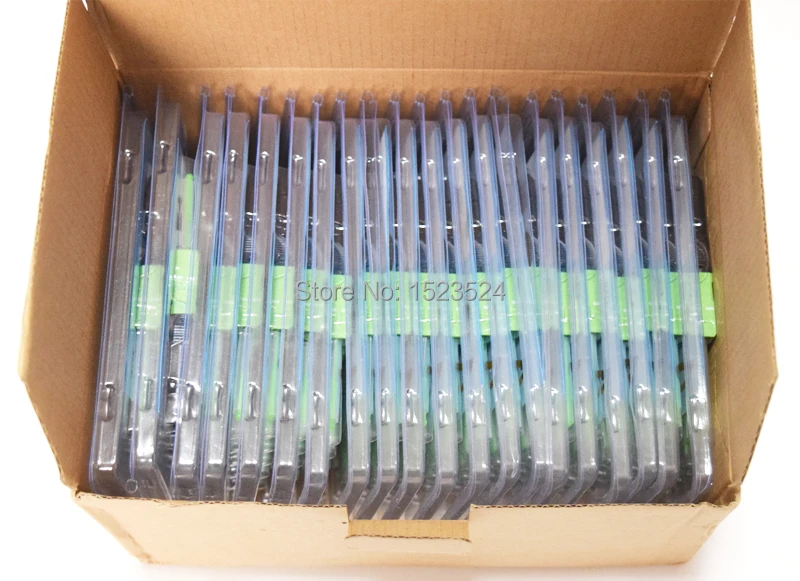

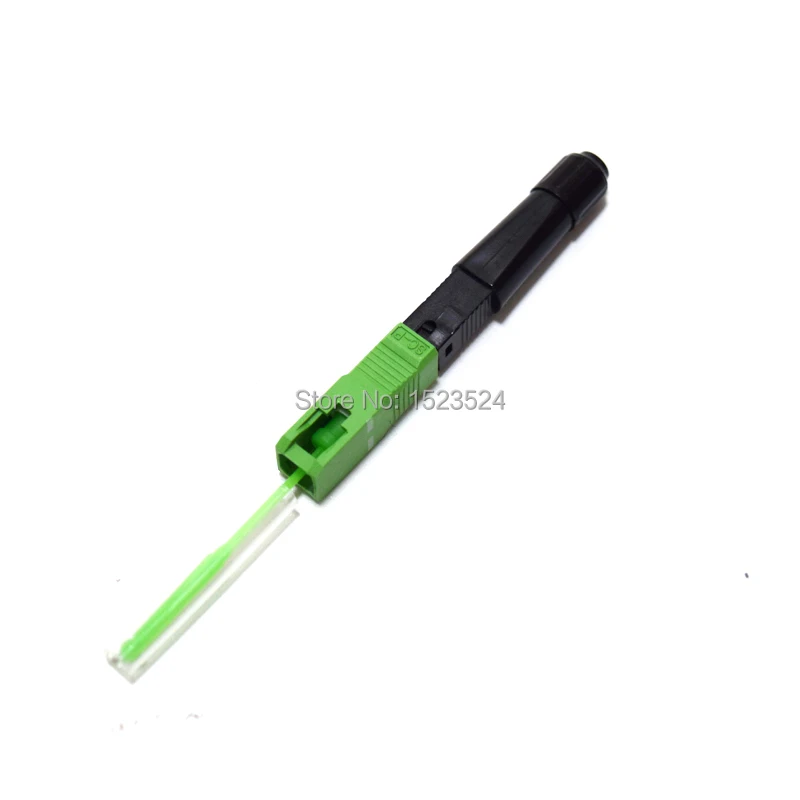

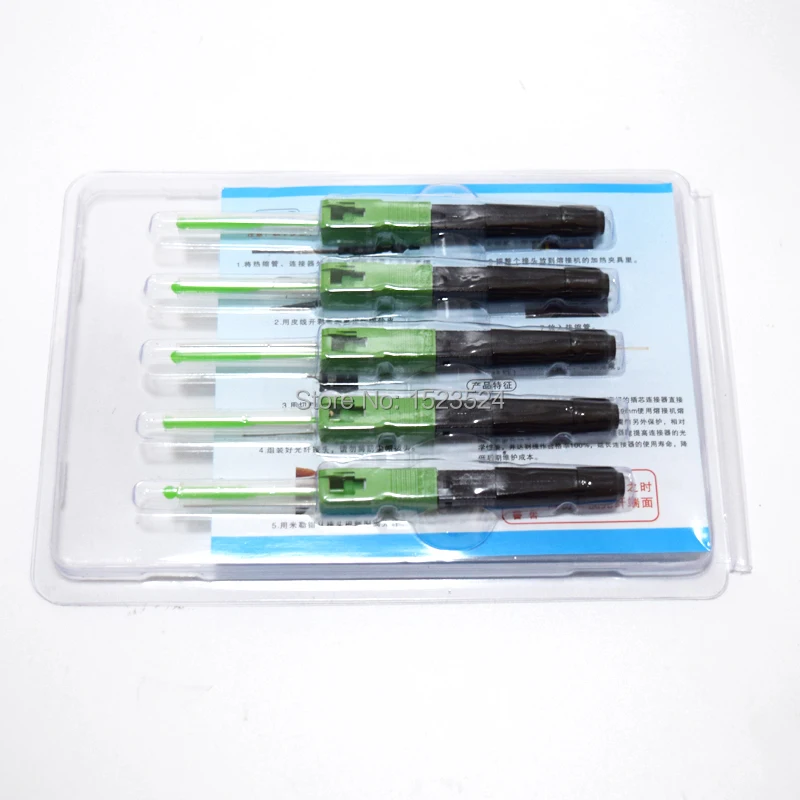

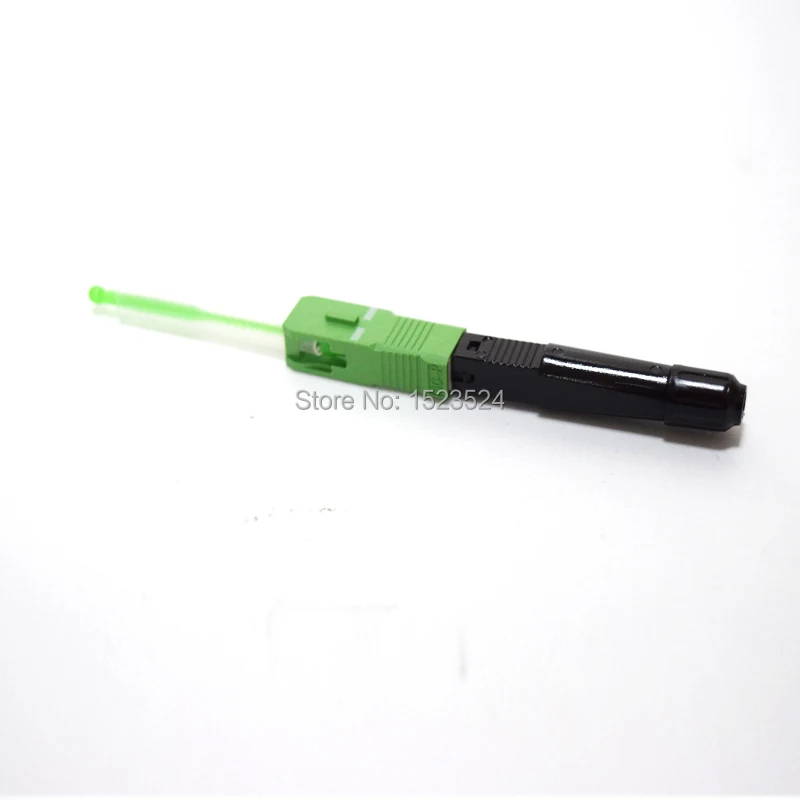

100 шт./лот SC/APC горячего расплава тип волоконно-оптический Быстрый разъем SC APC горячего расплава FTTH Быстрый Разъем Fusion Splicer на коннекторе
Описание продукции
Этот тип соединения на самом деле является сплавом оптического волокна, однако точка сварки находится во внутреннем конце соединителя, что делает его не необходимым для дополнительной защиты оборудования, например, пластина для защиты от волокон (лоток для сращивания оптического волокна), Клеммная коробка из оптического волокна, рамка для распределения оптического волокна, после завершения сращивания. Завод предварительно отполированный наконечник устраняет необходимость полировки, клея и обжима в поле, что минимизирует вероятность ошибки оператора и дорогих соединительных лома. По сравнению с механическим оптическим быстрым соединителем, этот новый практичный соединитель экономит техническое обслуживание механического соединителя V-groove и может улучшить срок службы сварочной точки соединителя и снизить затраты на техническое обслуживание.
Применение
1. Волоконно-оптическое оборудование
2 Волоконно-оптическая система связи
3.FTTH волоконно-оптическое соединение
4 Оптическая сеть доступа
5. Волоконно-Оптическая передача данных
6.CATV
7. Замена центрального офисного разъема
8. Установка центра обработки данных
Особенности
Коннектор для снятия изоляции без эпоксидной смолы или полировки
Отсутствие подходящего геля обеспечивает низкое отражение и высокую надежность
Точка сращивания находится внутри разъема. Дополнительные работы по соединению не требуются
Легко собирается одним касанием, система push-pull
Используется для кабеля φ3.0мм, 2.02.0мм и кабеля 3x2 мм и т. д.
Положение сращивания плавления может быть защищено термоусадочной трубкой внутри, не легко сломать
Технические характеристики
Одномодовый (UPC)
Одиночный режим (APC)
Многомодовый
Потеря вставки
≤ 0,2 дБ
≤ 0,2 дБ
≤ 0,25 дБ
Потеря возврата
≥ 55 дБ
≥ 65 дБ
≥ 30 дБ
Долговечность
≤ 0,2 дБ типичное изменение, 1000 раз Сопряжение
Рабочая температура
От-45 до + 85 градусов
Размеры отверстия для наконечника
125,0 + 1/-0 мкм, концертность: ≤ 1,0 мкм
125,0 + 1/-0 мкм, концертность: ≤ 0,5 мкм
125,0 мкм, концертность: ≤ 3.0мкм
125,3 + 1/-0 мкм, концертность: ≤ 1,0 мкм
125,3 + 1/-0 мкм, концертность: ≤ 0,5 мкм
127,0 мкм, концертность: ≤ 3.0мкм
125,5 + 1/-0 мкм, концертность: ≤ 1,0 мкм
125,5 + 1/-0 мкм, концертность: ≤ 0,5 мкм
128,0 мкм, концертность: ≤ 3.0мкм
126,0 + 1/-0 мкм, концертность: ≤ 1,0 мкм
126,0 + 1/-0 мкм, концертность: ≤ 0,5 мкм
Процедура работы:

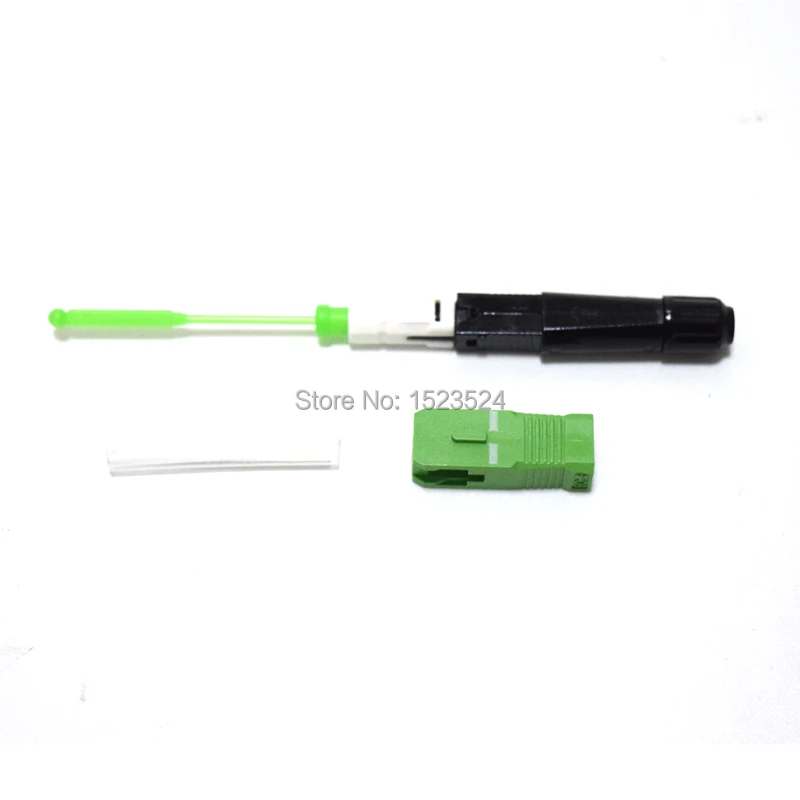

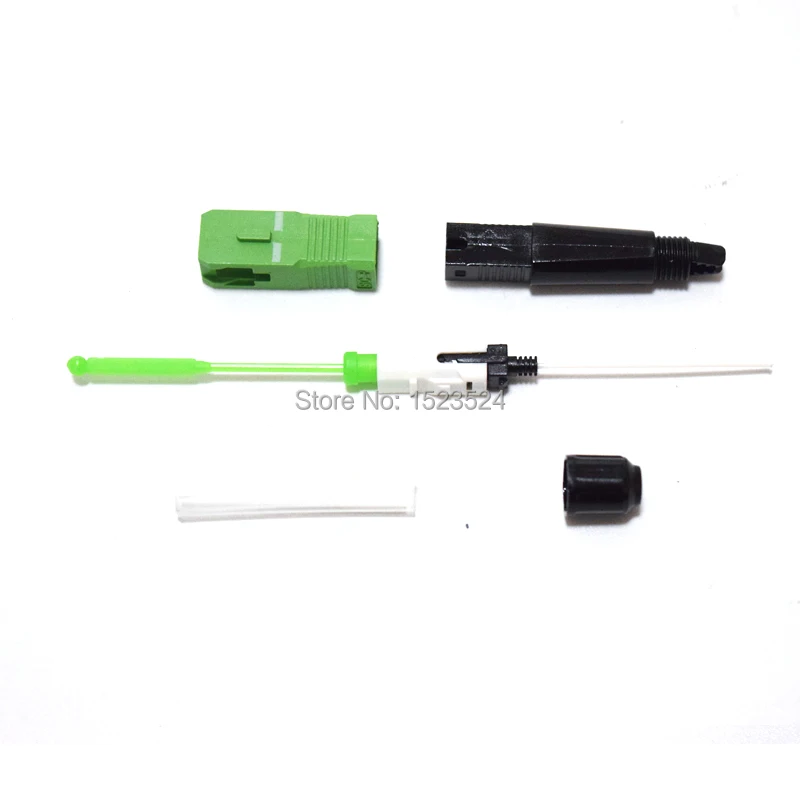

1. Термоусадочные трубки, соединительные оболочки и гайки будут вставлены в оптический кабель в свою очередь.
2. Снимите внешнюю оболочку кожаного кабеля с помощью стриптиза.
3. Обрежьте излишки оптического волокна с помощью режущего ножа.
4. Соберите соединитель из оптического волокна. Не оттягивайте пыленепроницаемый колпачок.
5. Удалите Оптическое волокно из корня сустава с помощью щипцов Miller.
6. Положите все соединение в нагревательное приспособление сращивающей машины.
7. Поместите термоусадочную трубку и установите внешний корпус.
