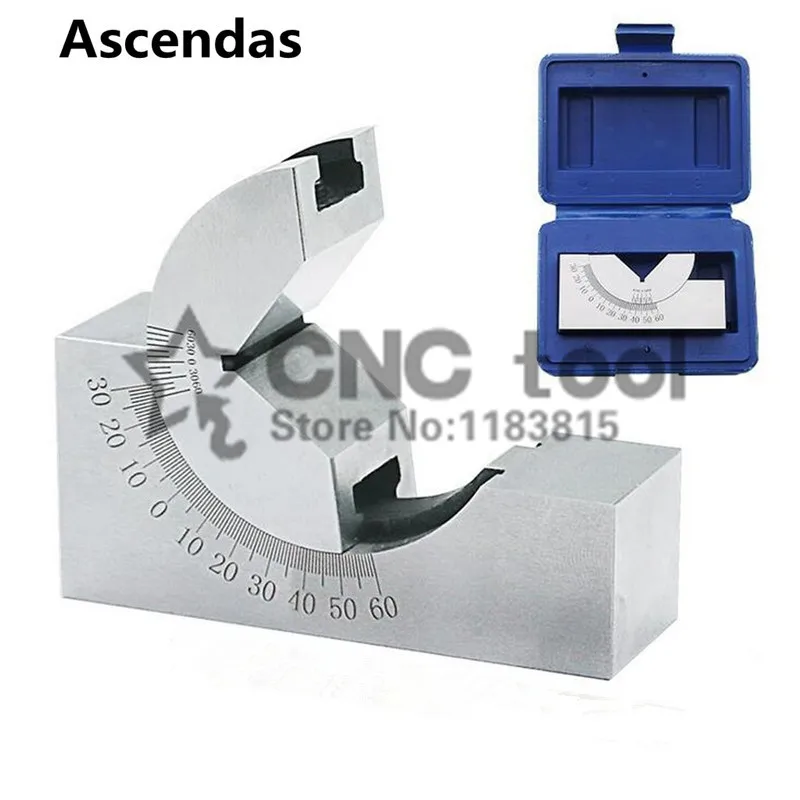

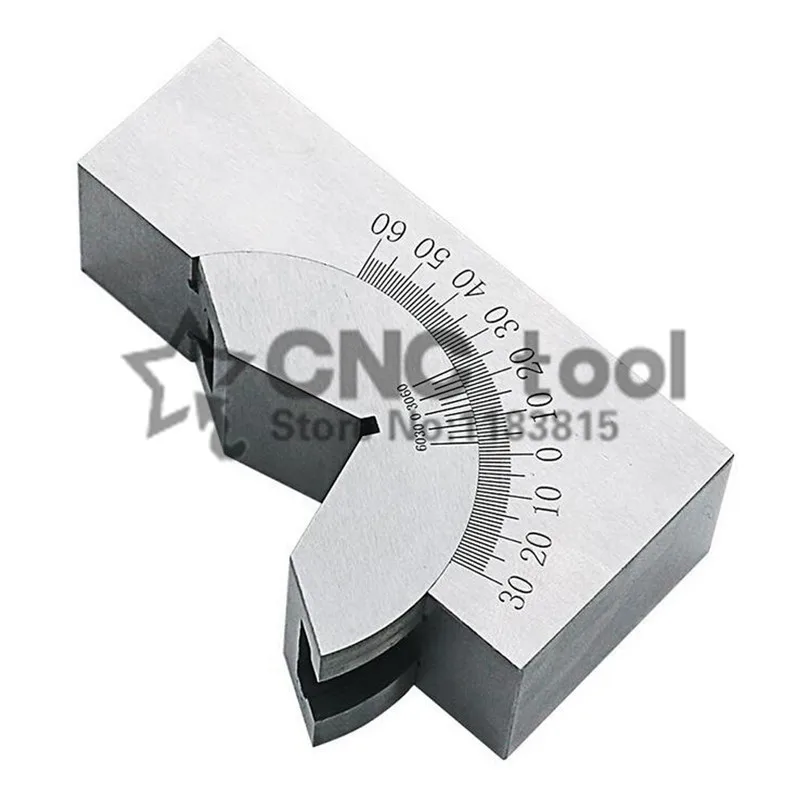

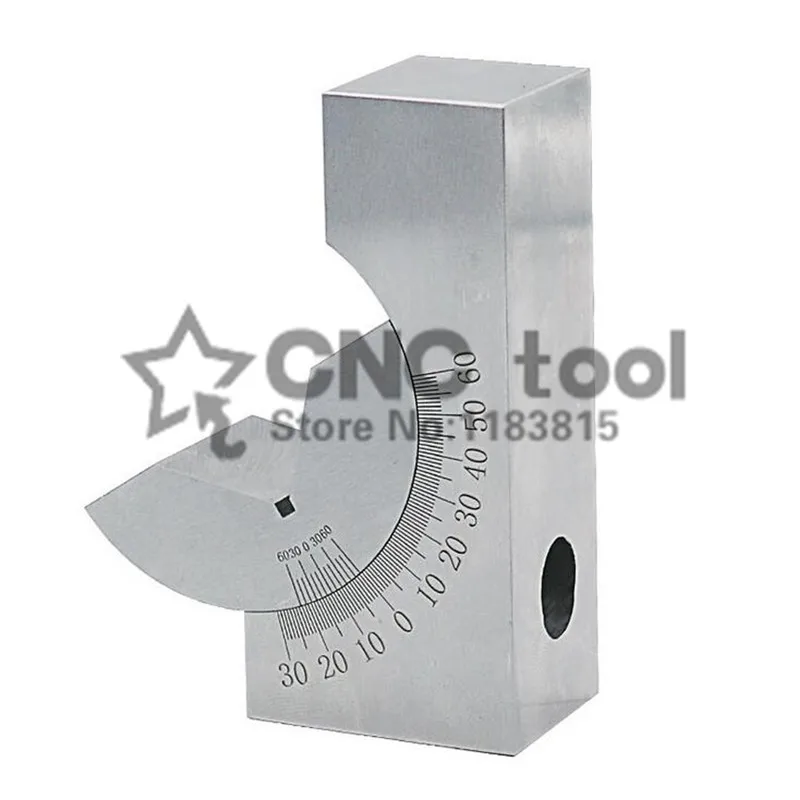

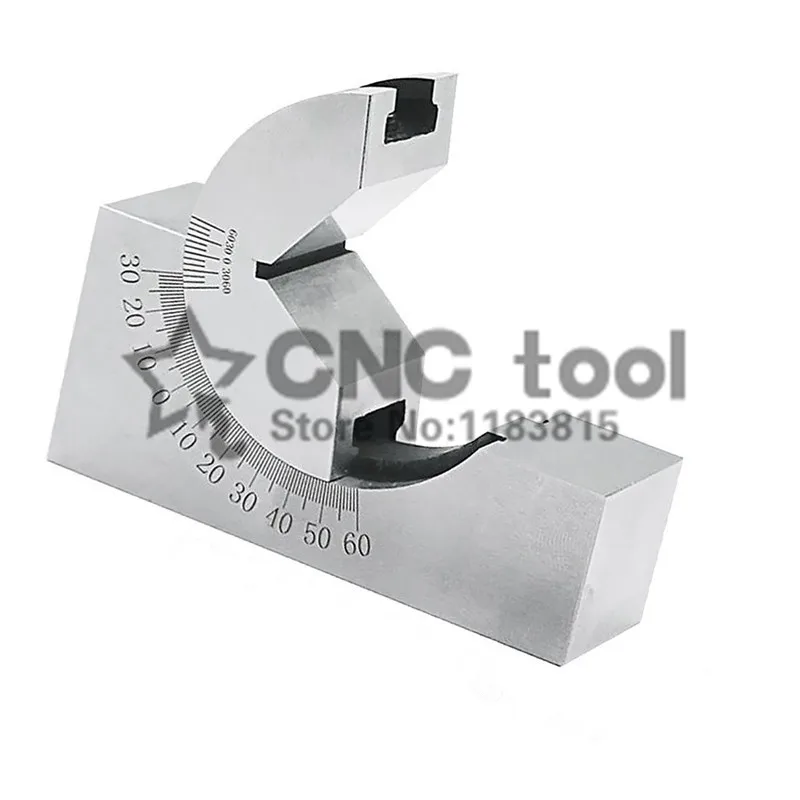

1 шт. AP-30 прецизионная угловая пластина 0-60 градусов, Угловой блок, угловой датчик
Особенности:
1. Угол 0-60 градусов может быть отрегулирован путем блокировки шестигранного винта на дне.
2. Точность: 0,01 мм.
3. Угол наклона: 90 градусов.
4. Размер угловой пластины: 102x30x49 мм (ДхШхВ).
Название: регулируемый угол/регулируемый угол блока
Способ использования: 1, Ослабьте винты, вытяните направляющие рельсы типа V блоки вдоль основания вращения, чтобы найти точку цели. Использование показаний принципа вернира в шкале основного индекса составляет 1 градус, выпускное значение вернира-10 '. Линия «0» на курсоре выровнена с линией «0» на основной шкале, что указывает на то, что поверхность параллельна опорной плоскости, И B опорная плоскость перпендикулярна опорной плоскости.
Когда курсор находится в строке «0» в основной строке правильной шкалы «0», «0», в графе «0», в шкале vernier забивается с помощью чтения «vernier», "0" линия права на чтение (чтение и чтение той же степени штангенциркуля) (DEG), A B (') Сказал, измеренный против часовой стрелки угол поворота.
Когда курсор «0» в основной шкале «0» линии слева, номер по-прежнему использует курсор «0» линии считывания, оценка с курсором «0» линии левой шкалы. Прочитайте градус (DEG), (') сказал
A, B измерение поверхности по часовой стрелке угол поворота.
После того, как угол регулируется до целевого значения, блок V типа и основание плотно фиксируются.
Основной технический индекс:
Вертикальные параллельные А и измерительная поверхность B и исходная поверхность, курсор «0» линии и основные шкалы «0» линии не совпадают больше 3 ', На концах основной шкалы и шкалы вернира две линии 11 градусов степени совпадения не больше 5 '; С другой стороны, затяните винты до основной шкалы линии 0 градусов и линии «0» курсора Qi, Измерение и параллелизм данных не более 0,01 мм, измерение B и вертикальность поверхности данных не более 0,01 мм
В стационарном состоянии, регулируемая погрешность указателя угла не более 10'
1 изготовлен из высококачественной легированной стали, поверхность закалена для HRC58-64, Рабочая поверхность параллелизма и перпендикулярности точного шлифования до 0,01 мм.
2 в соответствии с курсором, указывающим плавный Угол регулировки, а затем используйте винт для закрепления, для создания обработки, обнаружения заготовки, необходимой для различных фиксированных углов.
Использование: фрезерный станок, строгальный станок, шлифовальный станок и сверлильный станок с регулируемым углом или скрещенный с другим креплением зажимной станок для обработки заготовки, например, станок для обработки, наклонное сверло.
