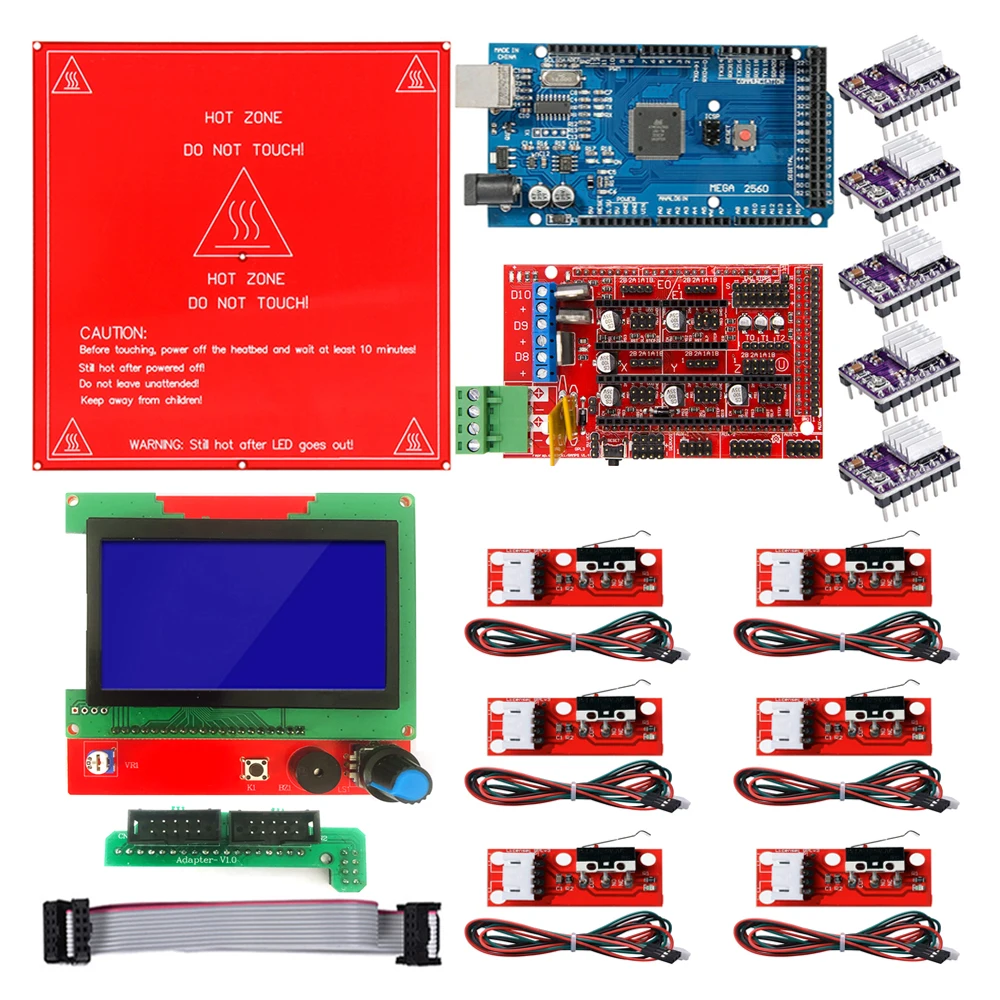

Ramps 1,4 комплект с Mega 2560 r3 + Heatbed MK2B + 12864 ЖК-контроллер + DRV8825 + механический переключатель + кабели для 3D-принтера

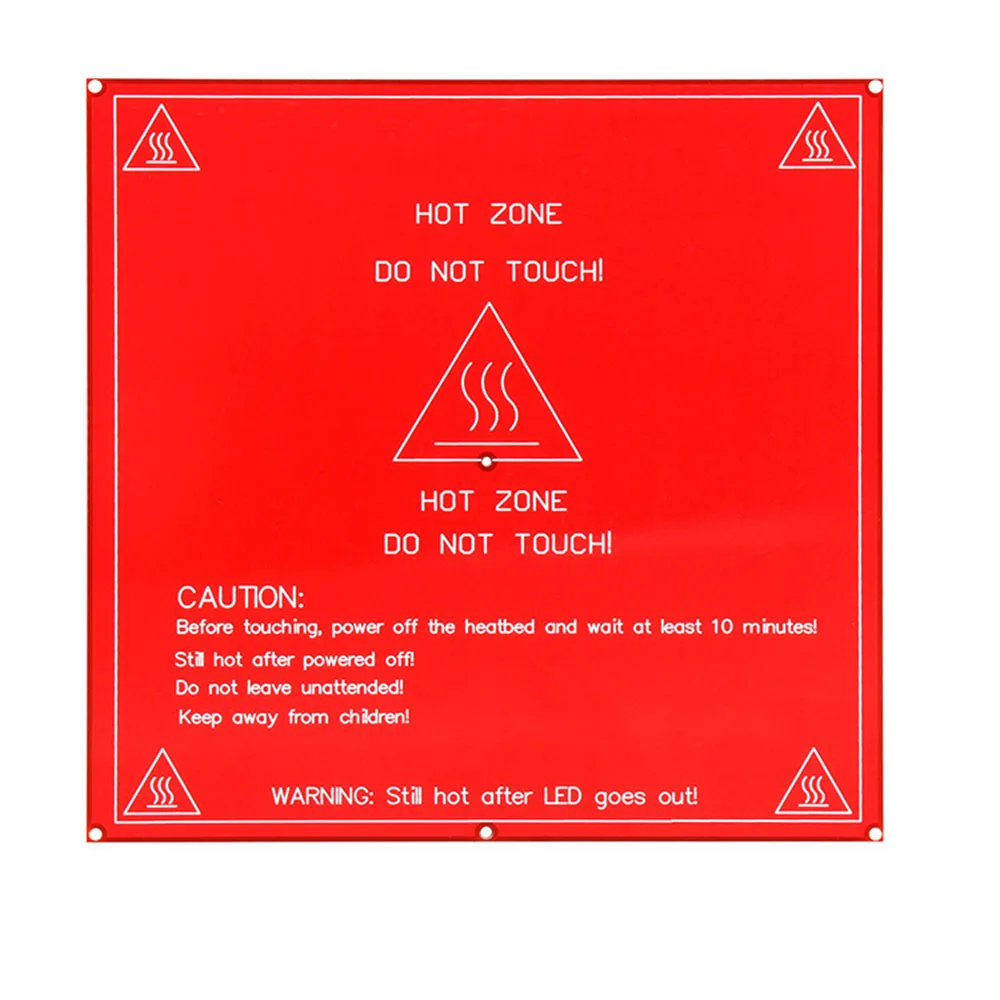

MK2B Heatbed

MK2B является последним и лучшим типом тепловых денег, которые можно купить на сегодняшний день. 100% совместимость

Со всеми принтами Prusa и Mendel 3d.

Цвет: красный

Размер: 214 мм x 214 мм

Травление: медь 35um

Ламинат: FR4 1,6 мм

Плата контроллера Ramps 1,4

Этот список-пололу триллион Рупиа, или пандусы короткие. Он был разработан как недорогая маленькая посылка

RepRap должен вместить всю электронику. Косые интерфейсы с мощным

Arduino MEGA platform Arduino Mega и имеет много возможностей для расширения. На шаговом

Приводы и Arduino MEGA shield экструдер управления электроникой для легкого обслуживания, замены

Детали, обновления и возможности расширения, в том числе модульная конструкция. Кроме того, некоторые

Платы расширения Arduino могут быть добавлены к системе, до тех пор, пока будет сохранена основная пластина пандуса

К верхней части стека.

Плата в основном основана на Pololu_Electronics Adrian и work Tonok 's . Предложенный анти-Вик

Метод травления меди. Вик также вдохновлен работой EasyDrivers. Adrian'sPololu _ Электроника

Дизайн цепи в основном основан на Joaz RepRapSource.com предоставляет определения исходных контактов и множество дизайнов

Улучшения. Слишком много вдохновения, советов, и от прусахра, Климента, максботов, Рика и многих других

Идеи RepRap community.

У него есть картезианские Роботы и правила экструдера.

Расширен для управления другими аксессуарами.

Нагреватель/MOSFET выходы и три вентилятора термистор цепи.

Интеграция дополнительной защиты 5A и компонентной защиты

Контроль дополнительного нагревательного пласта 11A предохранитель

Подходит для 5 шаговых плат Pololu

Контактный разъем для доски Pololu, поэтому их можно легко заменить или удалить для будущих дизайнов.

I2C и SPI контакты для дальнейшего расширения.

Подключен ко всем MOSFET PWM pin универсальность.

Соединитель сервопривода используется для подключения к концевой остановке, двигателю и диодам, излучающим светильник.

Эти разъемы Позолоченные, номинальный ток 3A, очень компактный.

На sd-карте для добавления-теперь доступен от Kliment - Sdramps

Светодиодный индикатор на выходе нагревателя

Вариант 2 мотора, подключенные к Z Prusa Mendel

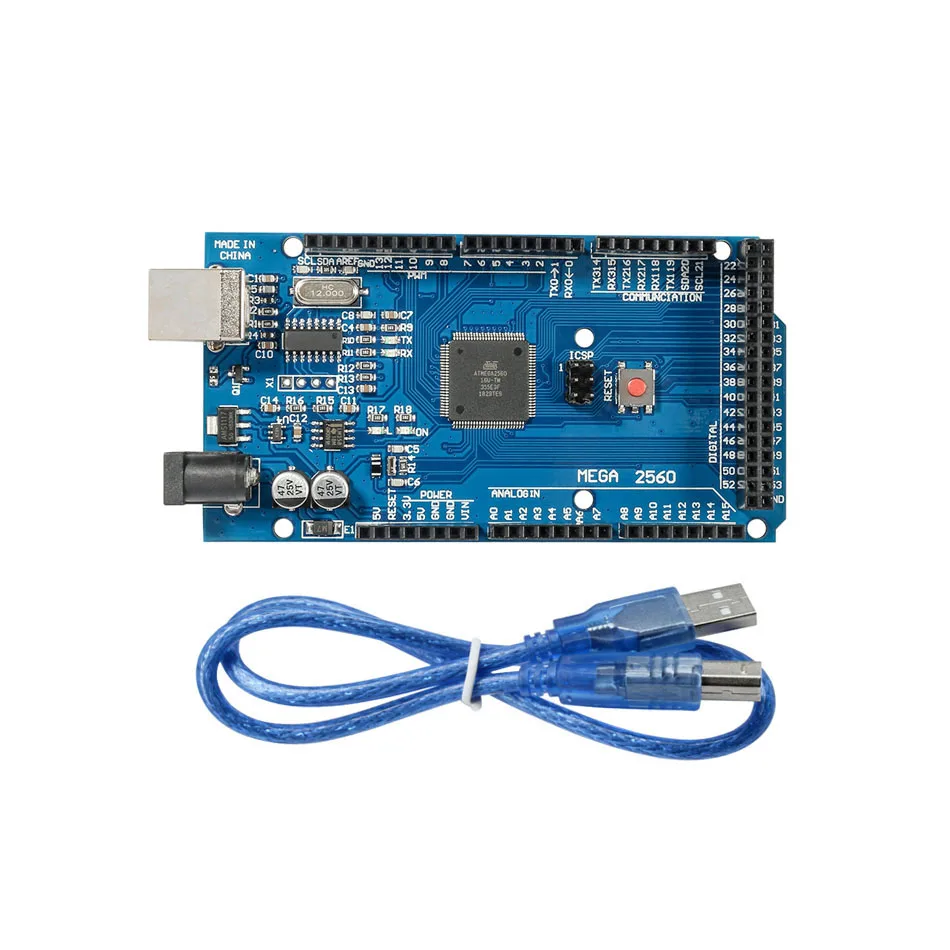

Мега 2560

Микроконтроллер: ATmega2560

Рабочее напряжение: 5 В

Входное напряжение (рекомендуется) : 7-12 В

Входное напряжение (лимиты) : 6-20 в

Цифровые контакты ввода/вывода: 54 (из которых 14 обеспечивают выход ШИМ)

Аналоговые входные контакты: 16

Ток постоянного тока на I/O Pin : 40 мА

Постоянный ток для 3,3 V Pin-код: 50 мА

Флэш-память: 256 Кб, из которых 4 КБ используется загрузчиком

SRAM : 8 КБ

EEPROM : 4 Кб

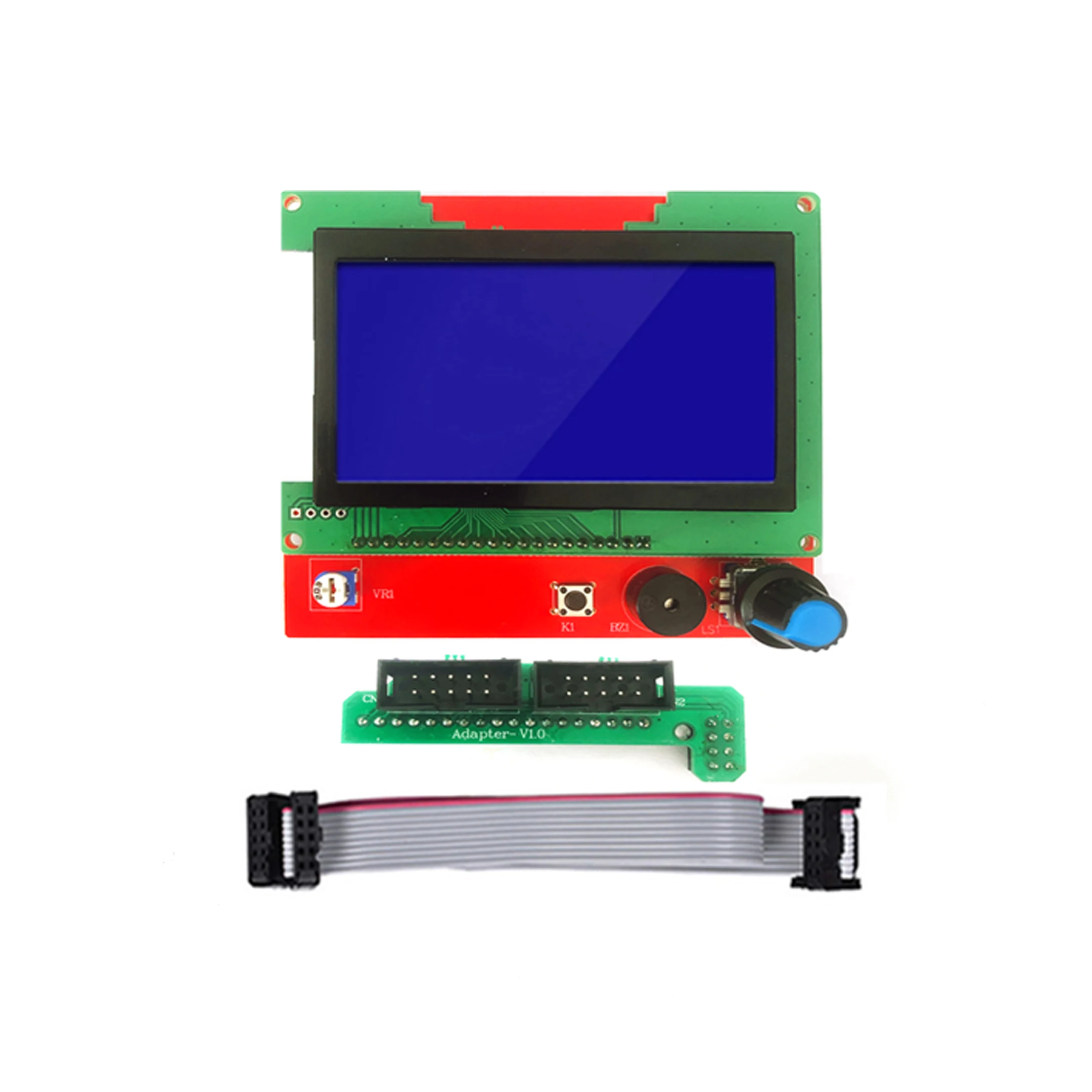

12864 плата ЖК-контроллера

3D-принтеры используют ЖК-панель управления, являются расширительными аксессуарами ramps. ЖК-панель управления через

Что вы можете достичь spooling-это файлы Gcode 3D модели копируются на sd-карту, а затем

Распечатайте файл с помощью ЖК-панели управления. Эта версия является обновленной версией интеллектуального контроллера reprap.

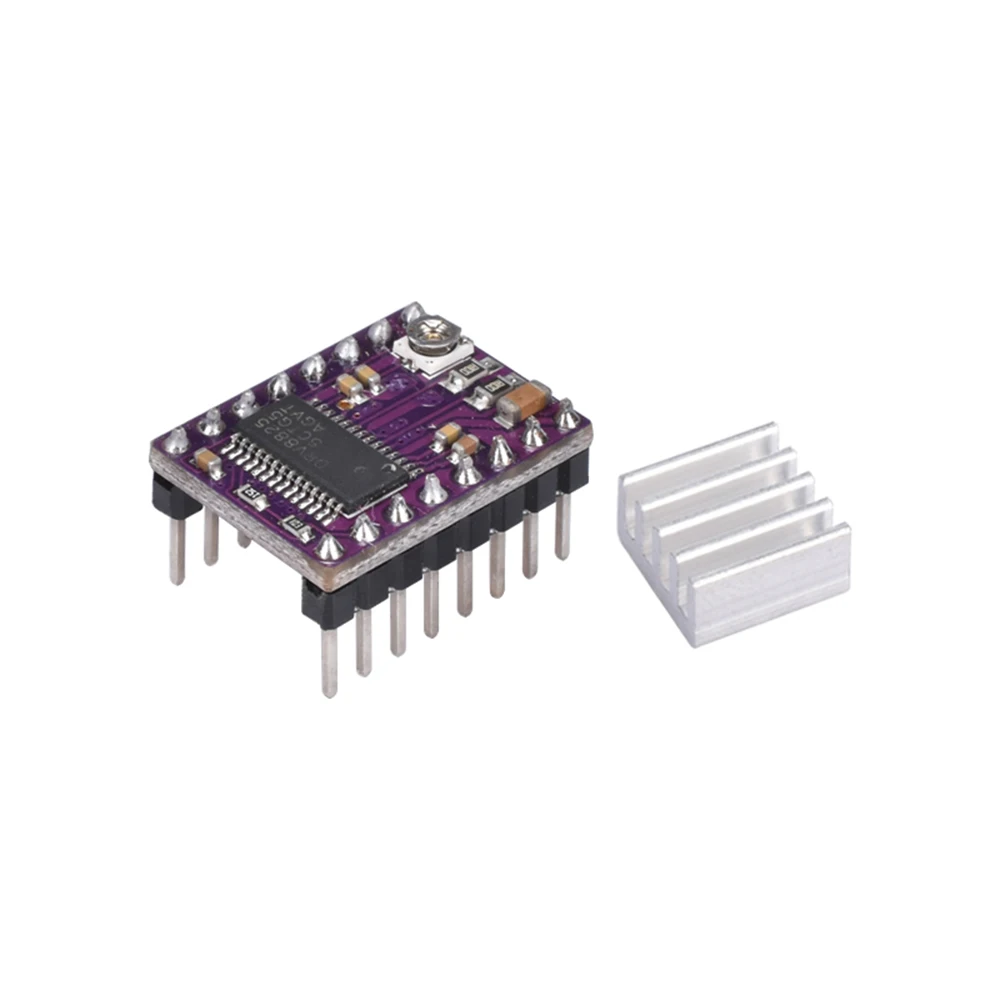

DRV8825 Драйвер шагового двигателя

DRV8825 Драйвер шагового двигателя плата перевозчика TI DRV8825 микро биполярный шаговый двигатель привод is

Прорыв. Модуль имеет pinout и интерфейс с нашим A4988 шаговым приводом

Почти то же самое, поэтому его можно использовать как лучшую производительность вытягивающегося меню

Замена во многих приложениях. DRV8825 имеет регулируемый предел тока, перегрузки по току и

Защита от перегрева, шесть микро-разрешения (вниз 1/32-шаг). Он использует 8,2-45 В, может обеспечить

Примерно до 1,5 на фазу без теплоотвод или принудительная воздушный поток (мощностью до 2,2 на единицу обьема достаточно

Дополнительное охлаждение).

Простой интерфейс управления шагами и направлением

Шесть различных шагов разрешения: полный шаг, половина шага, 1/4-шаг 1/8-Шаг 1/16-шаг, 1/32-шаг

Может непосредственно контактировать с 3,3 V 5 V системы

Температурное выключение, отключение перегрузки по току, блокировка низкого напряжения

Защита от короткого замыкания

4 слоя 2 oz Медная печатная плата, для улучшения рассеивания тепла

Открытый припой под нижней частью драйвера IC на печатной плате pad

Размер модуля, штифт и интерфейс, соответствующие операторам шагового двигателя A4988 во многих отношениях

Регулируемое Управление током позволяет установить потенциометр, который позволяет использовать шаговый двигатель

Номинальное напряжение или больше, чтобы достичь более высокой скорости максимального шага выходного тока

Интеллектуальное управление разделкой автоматически выбирает правильный текущий режим распада (быстрый спад или

Медленное распад)

Максимальное напряжение в 45 в

Встроенный регулятор напряжения (необходимо для любого внешнего логического напряжения питания)

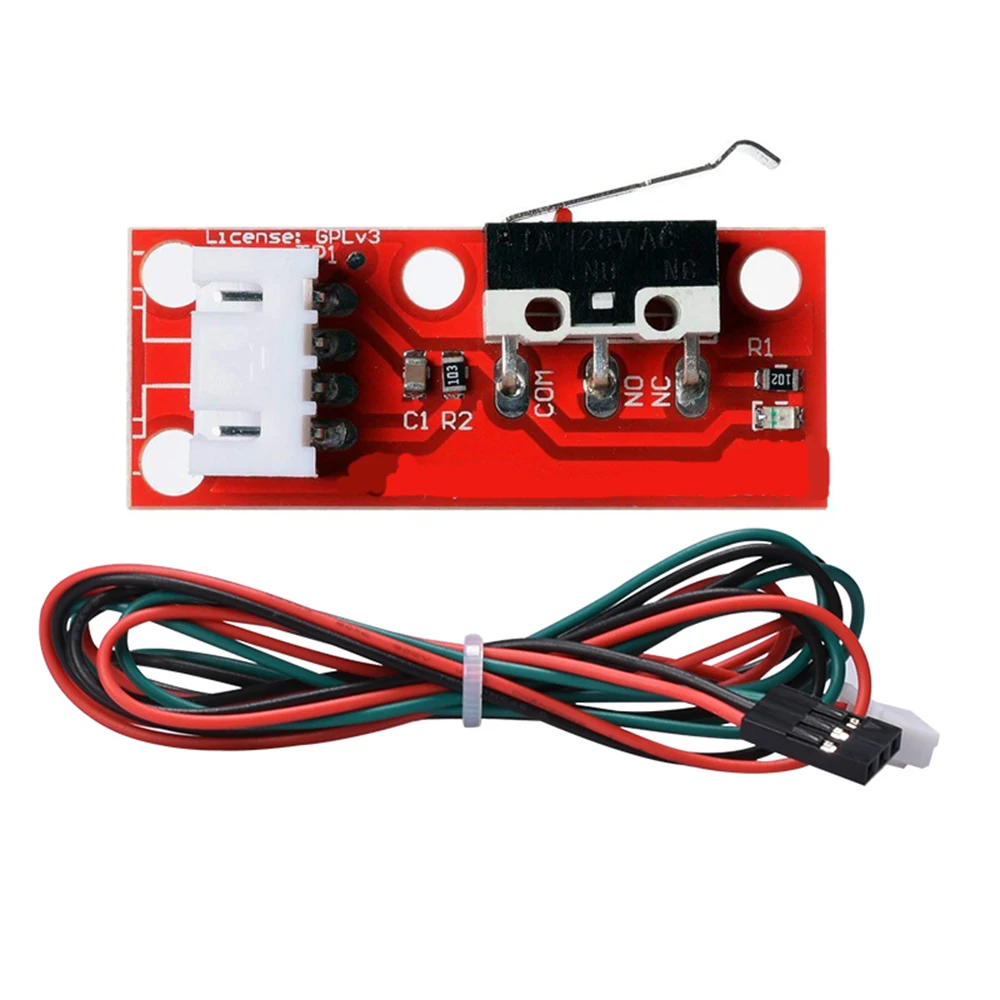

Концевой концевой выключатель

Качественные элементы переключения.

Подгонянное соединение высокого качества, используя провод 22AWG, медный провод внутри очень толстый, может быть

Устойчив к току 2A, напряжение 300 В. Изоляционный слой в широком диапазоне температур, до

80 градусов. Это обычное соединение тонкой медной проволоки не может совпадать. Не легко снять, подключить

Это удобно, для удобства использования, подключите другую сторону, чтобы сделать один, вы можете использовать прямую вилку.

Красная линия подключения VCC (ramps of +)

Подключите черный провод GND (ramps of -)

Сигнал подключения зеленой линии (ramps in s)

Советы: при нормальных обстоятельствах система должна быть настроена как минимум на три механических переключателя.

Плюсы: Простота установки, более распространенные стили.

Недостатки: легко носить и разрывать механические детали, срок службы короче
