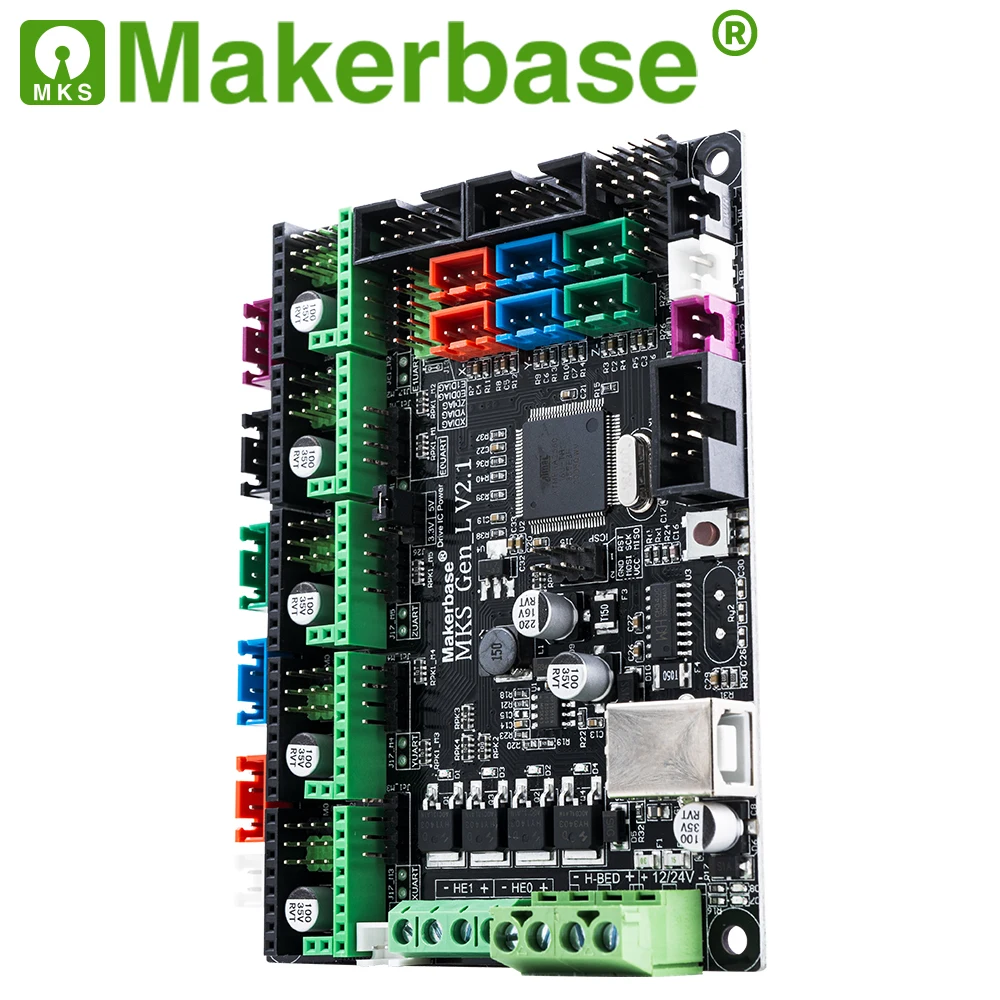

Панель управления для 3D-принтера MKS GEN L V2.1, материнская плата сделай сам, стартовые детали, поддержка TMC2208 2209 drv8825 TMC2130 a4988, двойные направляющие по оси Z

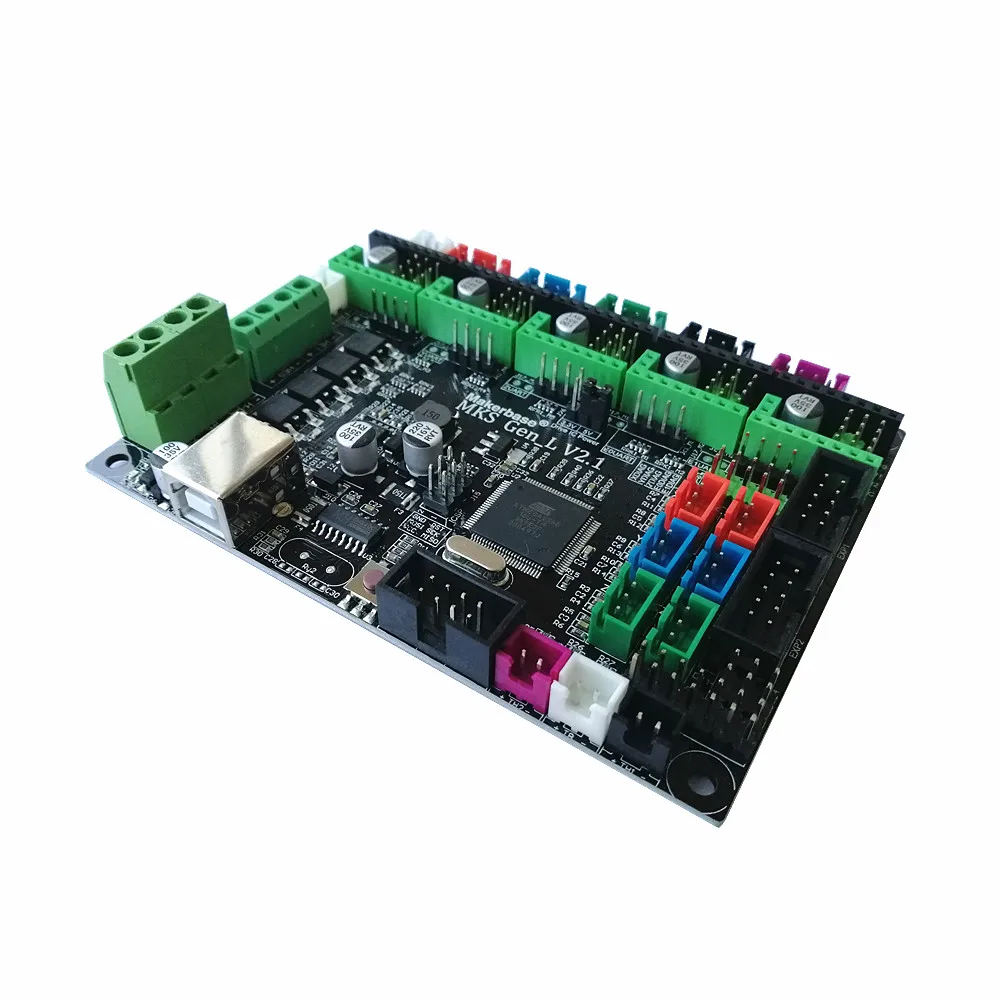

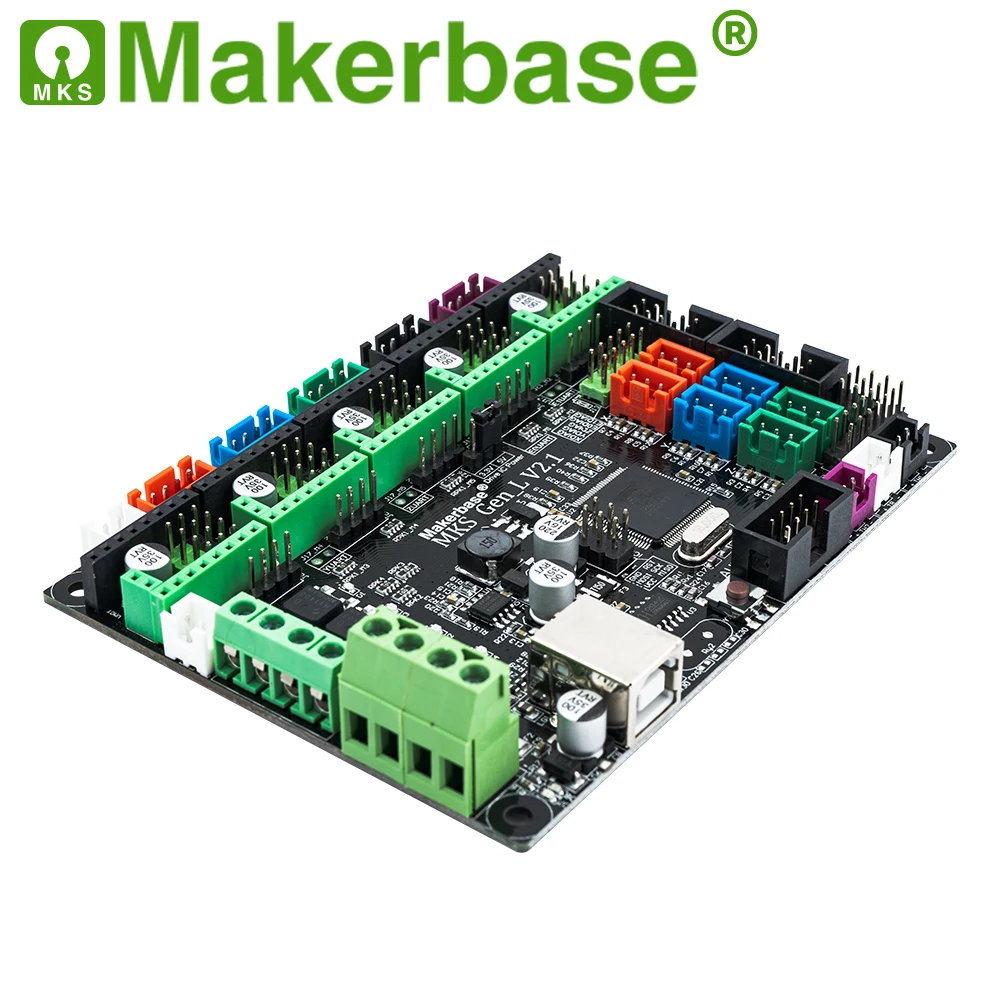

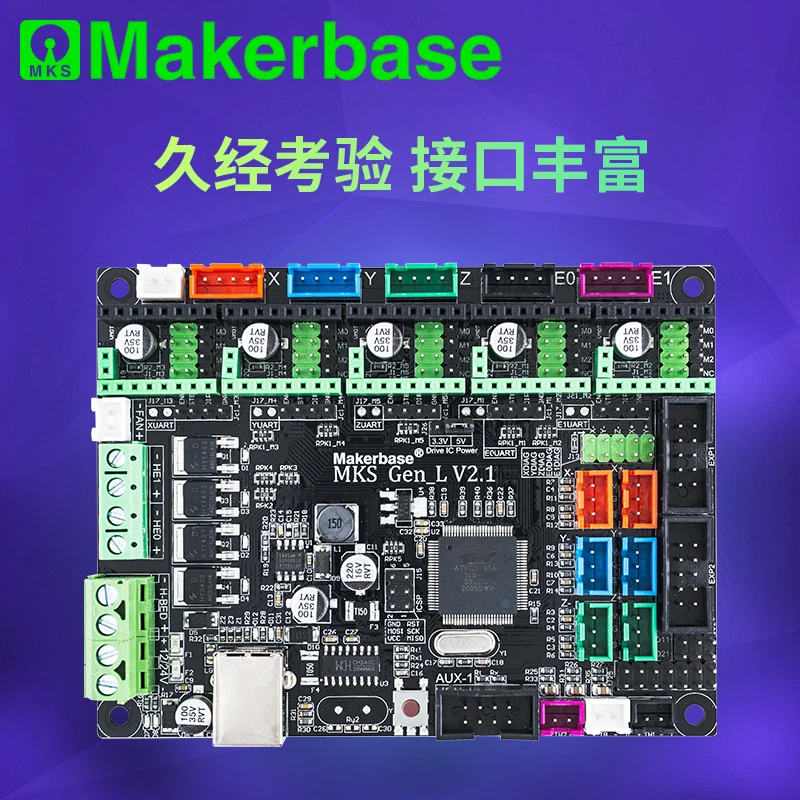

Название: MKS GEN-L

Эта материнская плата интегрирована, которая основана на Marlin open source,Значительно совместим с Ramps & Mega2560. Кроме того, он является хорошим экономически эффективным с высокой производительностью.

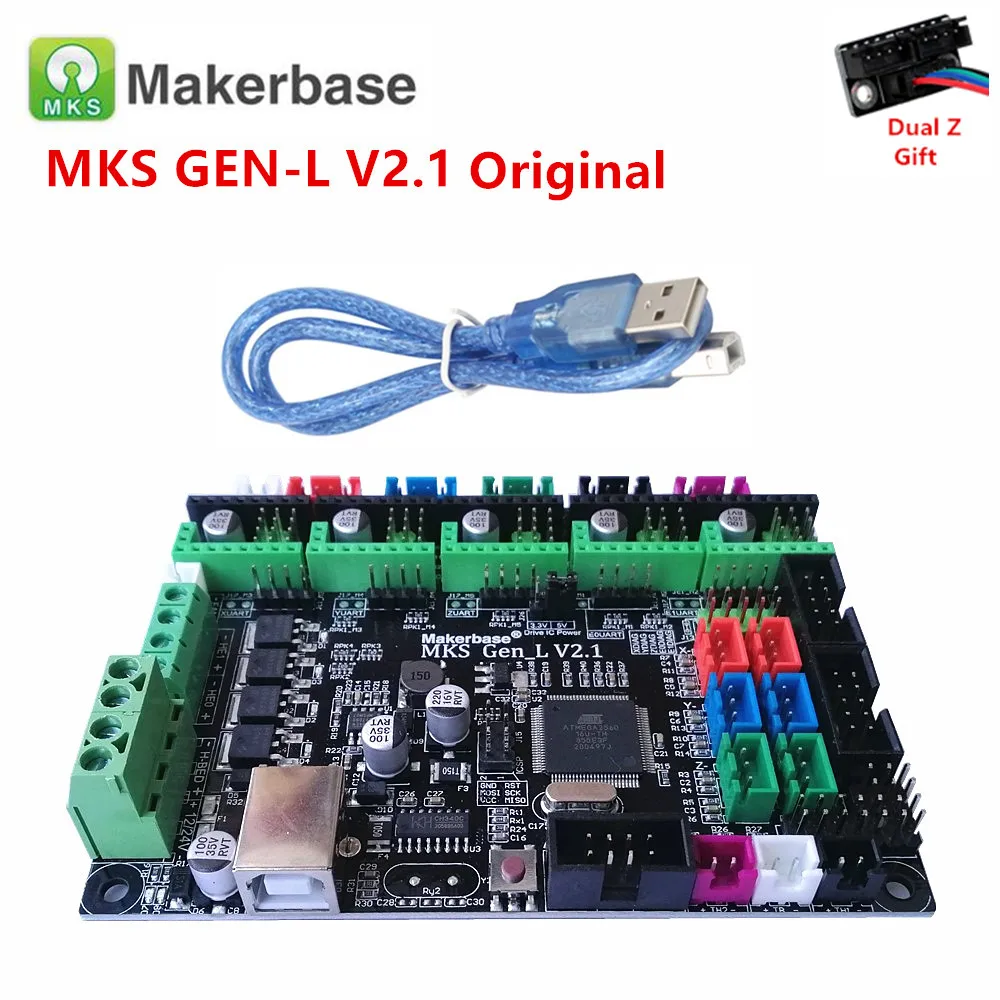

Упаковочный лист

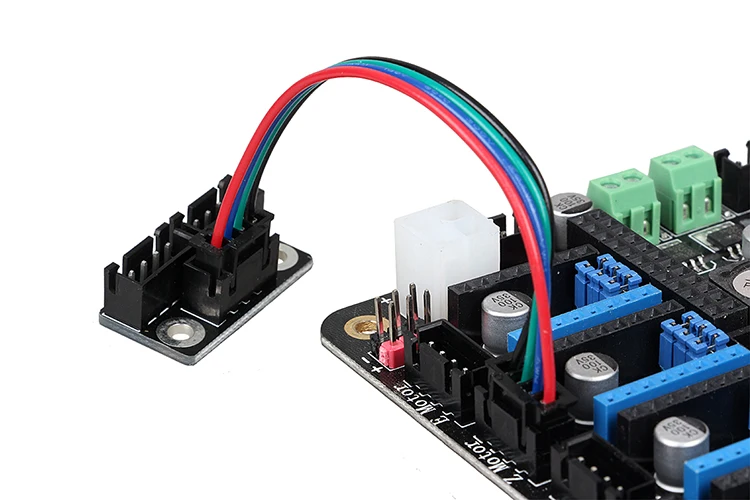

1 * MKS Gen-L V2.1 1 * USB 1 * двойной Z адаптер

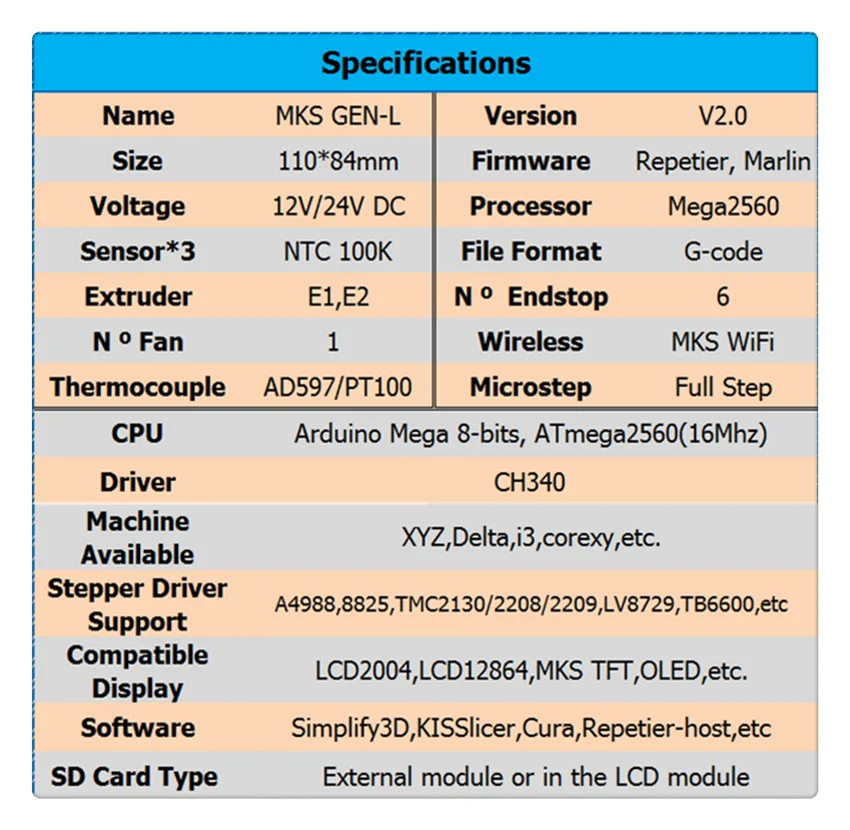

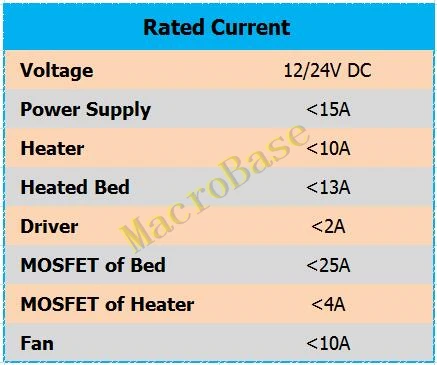

Особенности

Больше функций, как указано ниже

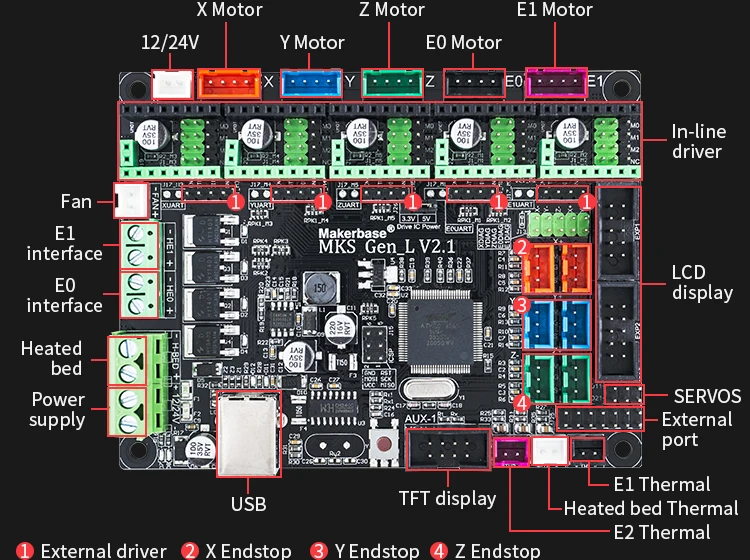

Проводка

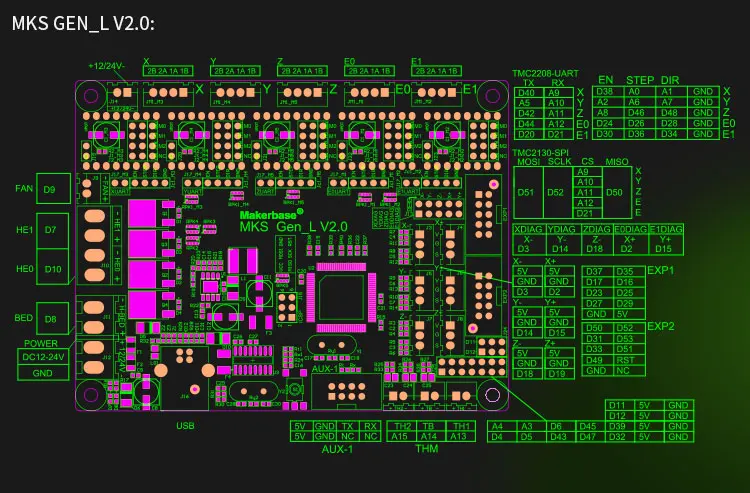

Пинут

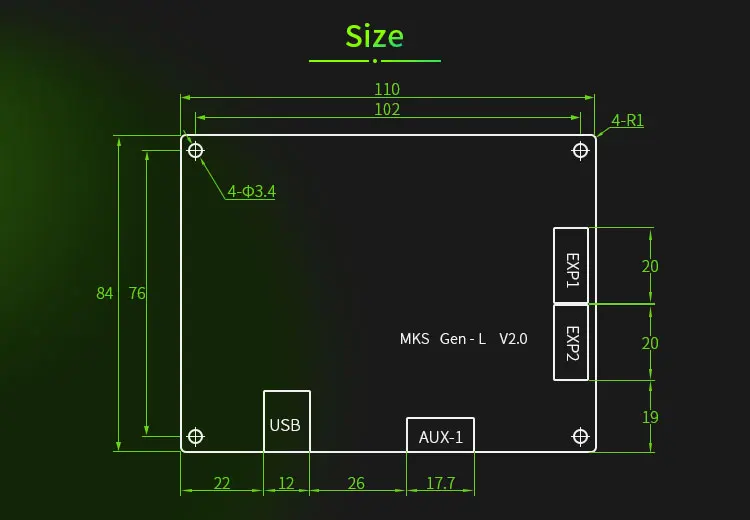

Размеры

Шаговый Драйвер включен на MKS GEN-L V2.1

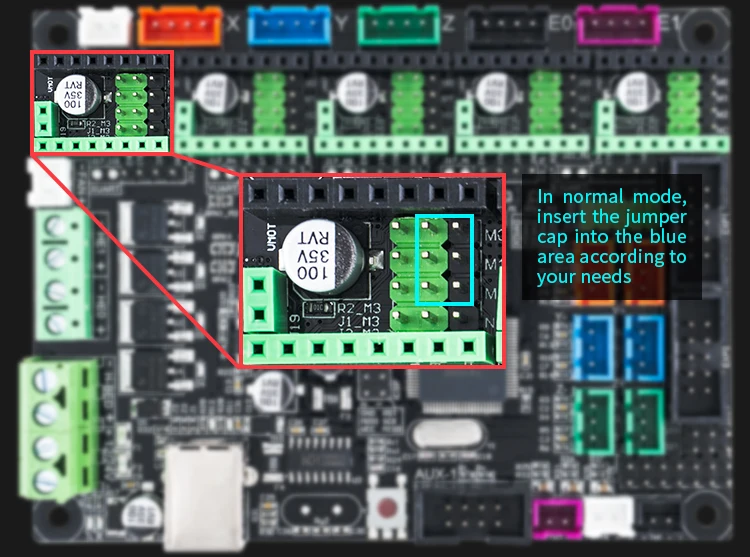

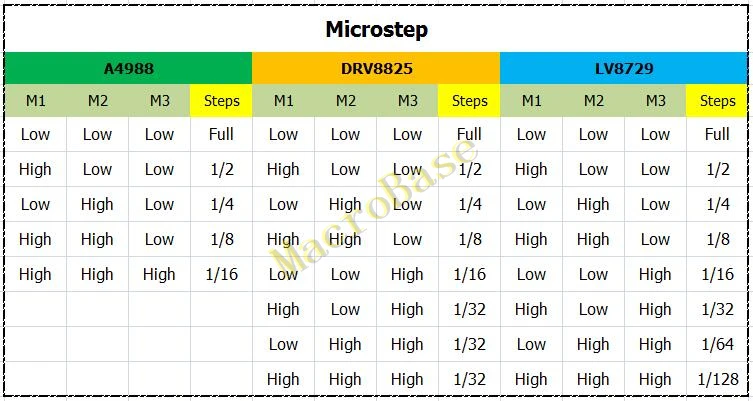

Примечание: следующие описания подходят только для серии mks драйверов, у других производителей могут быть различные шаги настройки. 1. Шаг/dir нормальный режим, когда драйвер находится в нормальном режиме (например, A4988, LV8729, TB67S109) микрошаги могут быть отрегулированы через перемычки крышки. Вставьте колпачки перемычки на правую сторону черной области штифта (M0, M1, M2) для регулировки микрошагов в соответствии с личными потребностями. Примечание: не рекомендуется вставлять колпачки перемычки в области штифта четвертого столбца (красные области), так как некоторые функции драйверов могут быть повреждены (например, TB67S109) при вставке колпачков перемычки в области штифта четвертого столбца.

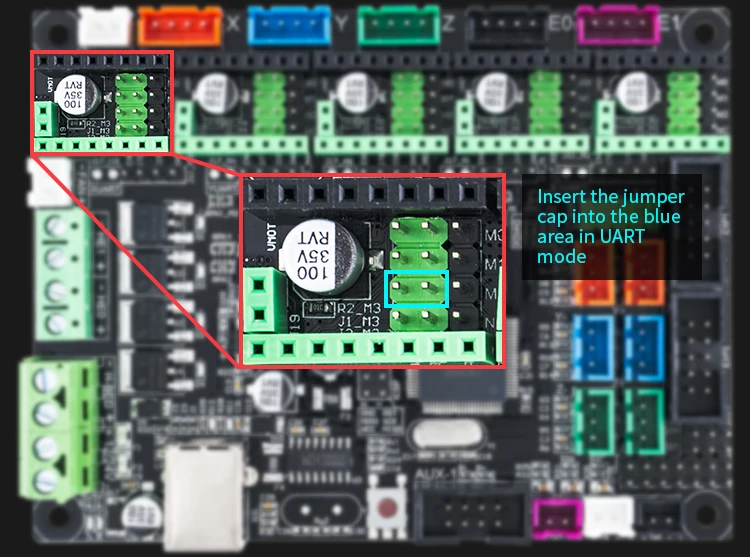

2. Режим Uart (MKS TMC2208 V2.0), когда двигатель находится в режиме UART, текущий и рабочий режим можно настроить непосредственно через прошивку marlin. Как показано на следующем рисунке 1. Все колпачки перемычки на драйвере должны быть вывезены. (запрещено вставлять колпачки перемычки на драйвер) 2. Вставьте колпачки перемычки в области UART pin материнской платы. 3. Настройка параметров драйвера с помощью прошивки marlin (см. Таблицу данных для подробной информации)

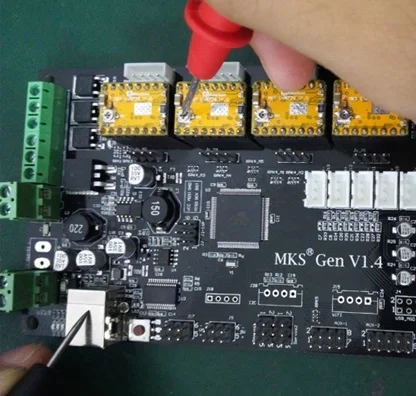

Как настроить ток драйвера. Внимание!

Внимание, пожалуйста!

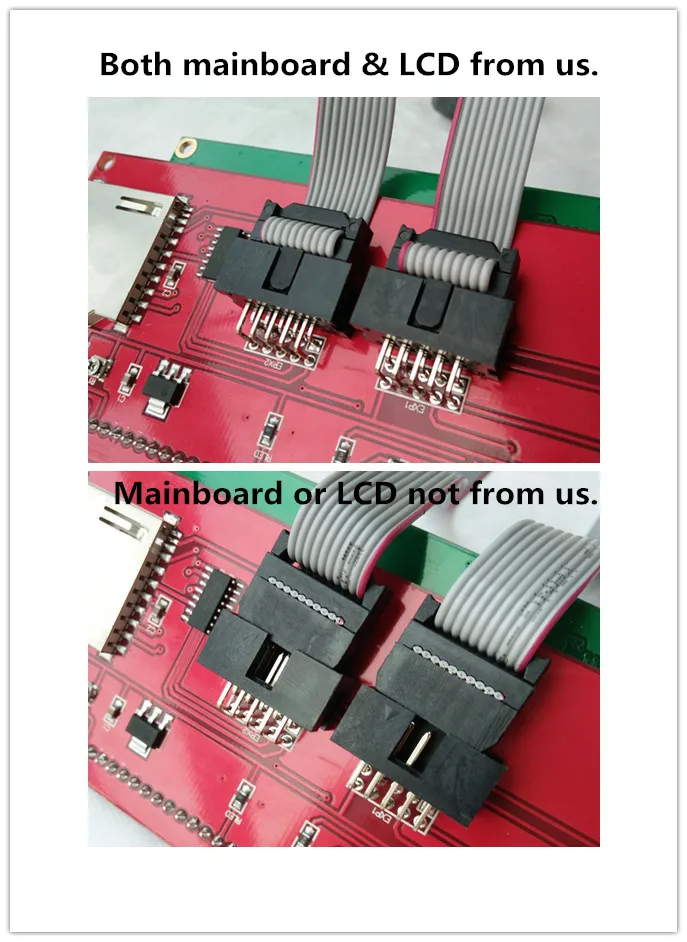

Если одна из ваших материнской платы или ЖК-дисплея не являетсяПроизведено Makerbase илиОт нас,

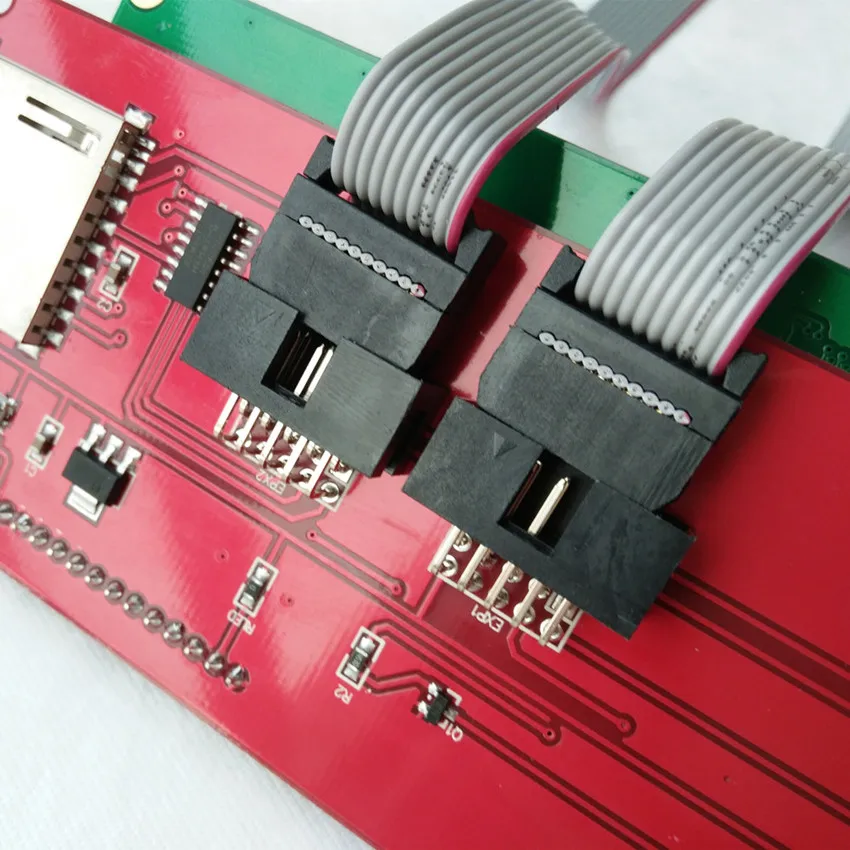

Пожалуйста, сделайте один Соединительный терминал следующим образом.
