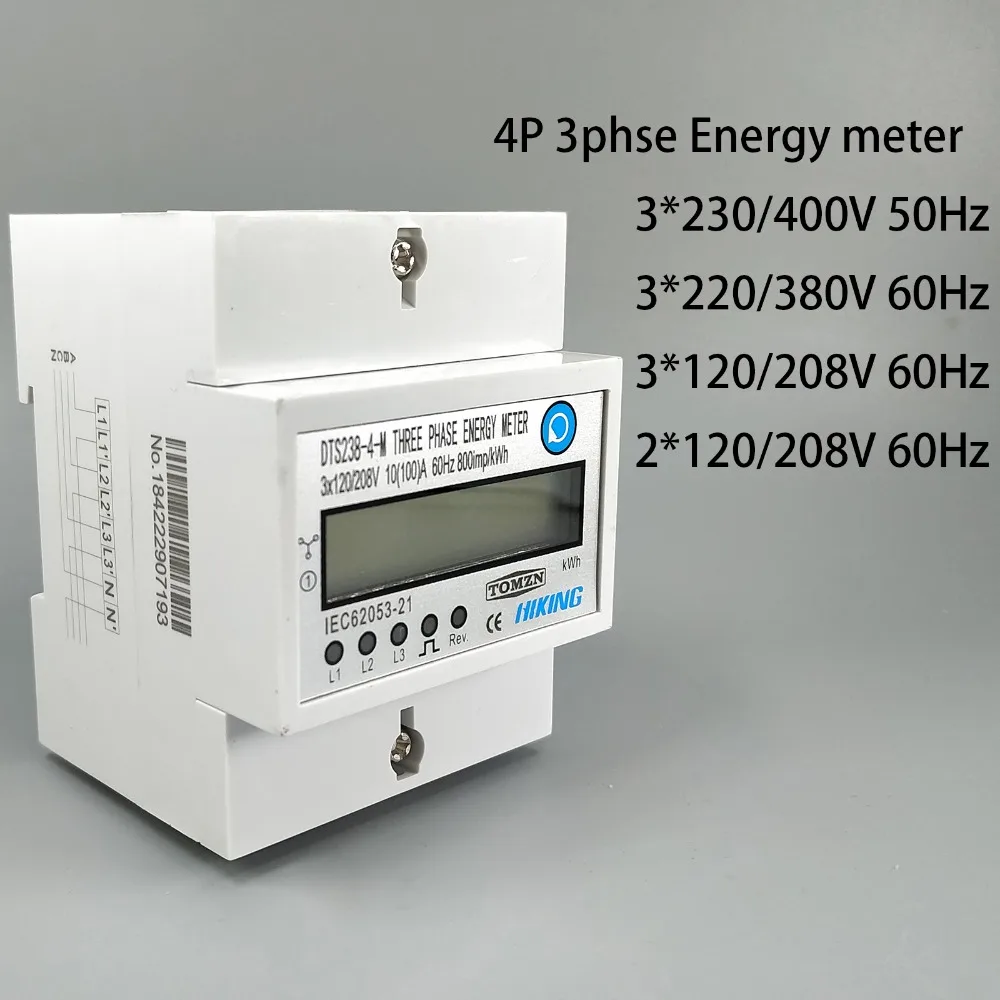

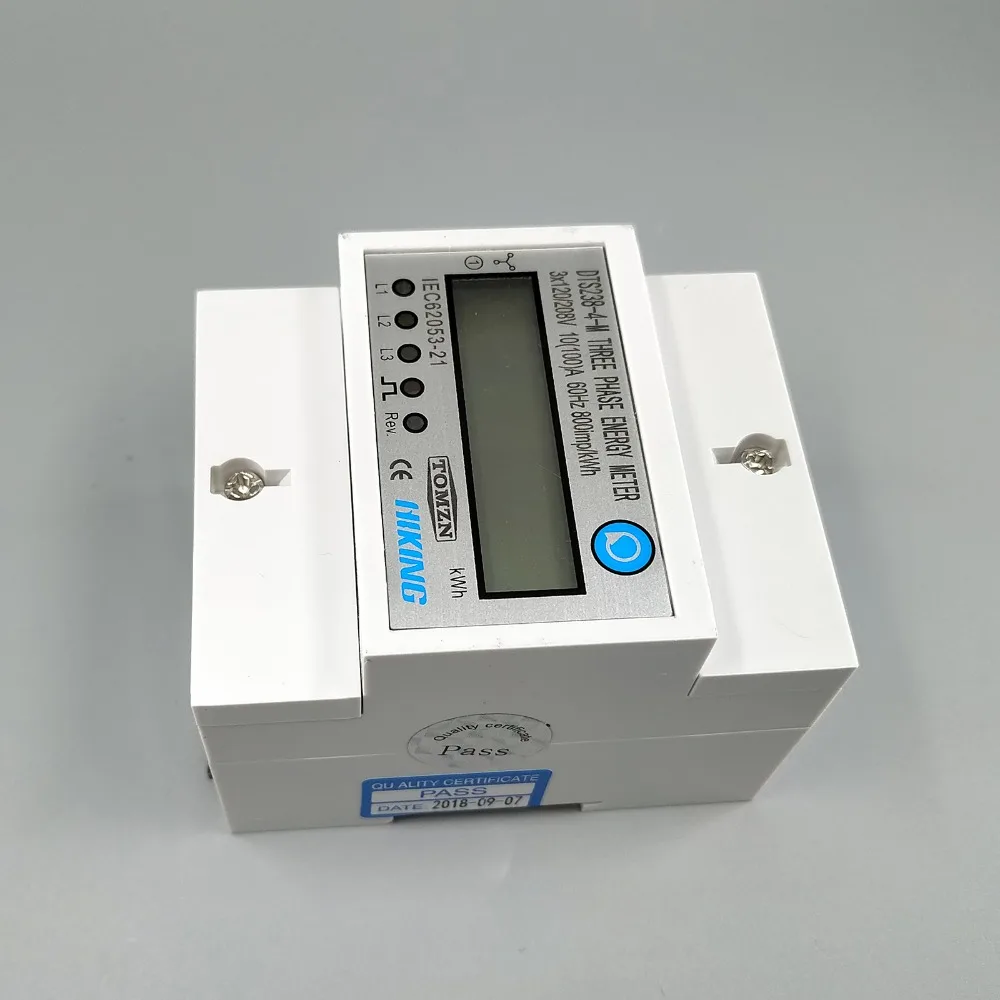

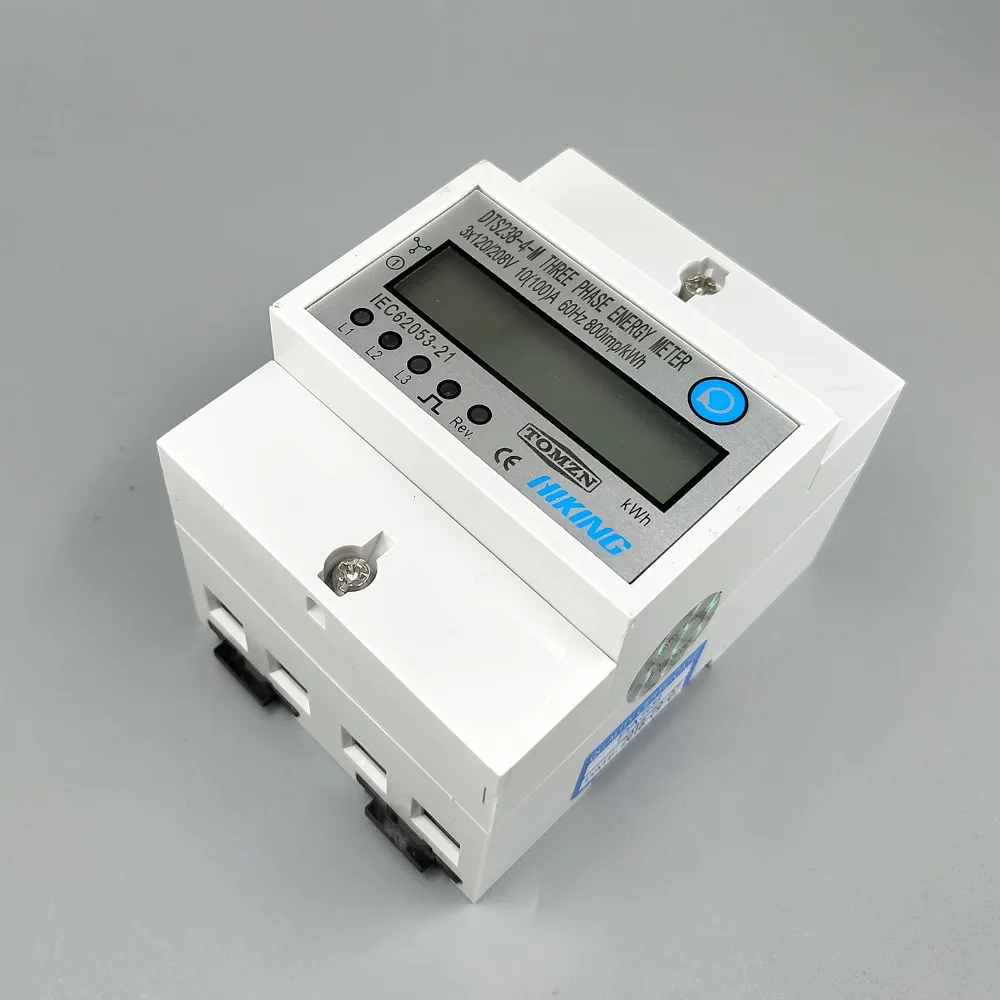

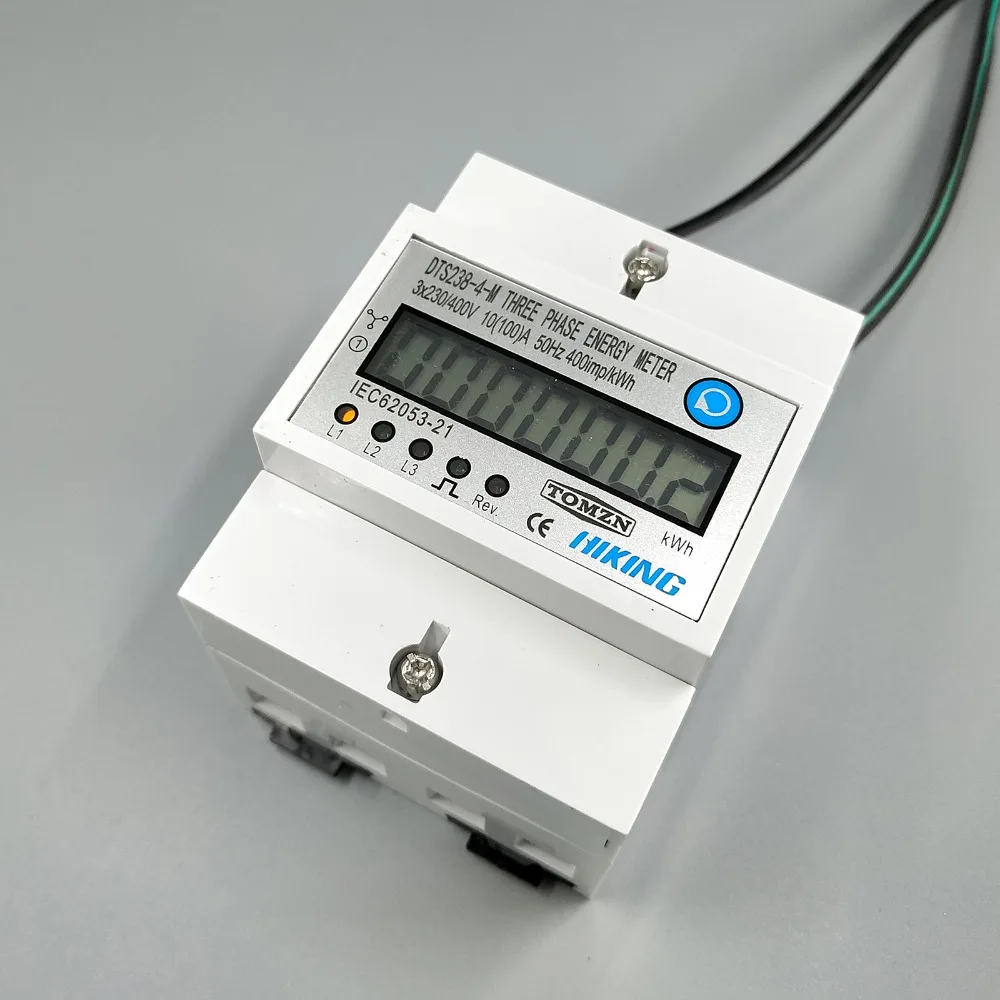

4P 10(100) трехфазный измеритель энергии на Din-рейку, 3*230400 В, 3*120208 В, 3*220380 В, 2*120208 В, 50 Гц, 60 гц

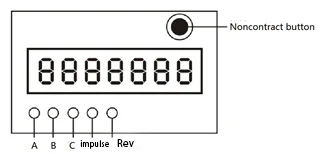

Дисплей:



Демонстрационный элемент

ЖК-дисплей

1

Импульсный постоянный imp/kWh

2

Общая активная энергия кВт · ч

3

Импорт активной энергии кВт · ч

4

Экспорт активной энергии кВт/ч

5

Интервальная активная энергия кВт · ч

6

Фаза настоящего тока А

7

Фаза B настоящий ток A

8

Фаза C реальный ток A

9

Фаза настоящего напряжения V

10

Фаза B Настоящее напряжение V

11

С фаза реального напряжения V

12

Общая активная мощность кВт

13

А фаза реальная активная мощность кВт

14

Б фаза реальная активная мощность кВт

15

C фаза реальная активная мощность кВт

16

Общее соединение реактивной мощности kvar

17

Фаза реальной реактивной мощности kvar

18

B фаза реальной реактивной мощности kvar

19

C фаза реальной реактивной мощности kvar

20

Совокупный коэффициент мощности COS

21

Фазовый реальный коэффициент мощности COS

22

Фаза B реальный коэффициент мощности COS

23

C фаза реальный коэффициент мощности COS

24

Частота Гц



Общее описание

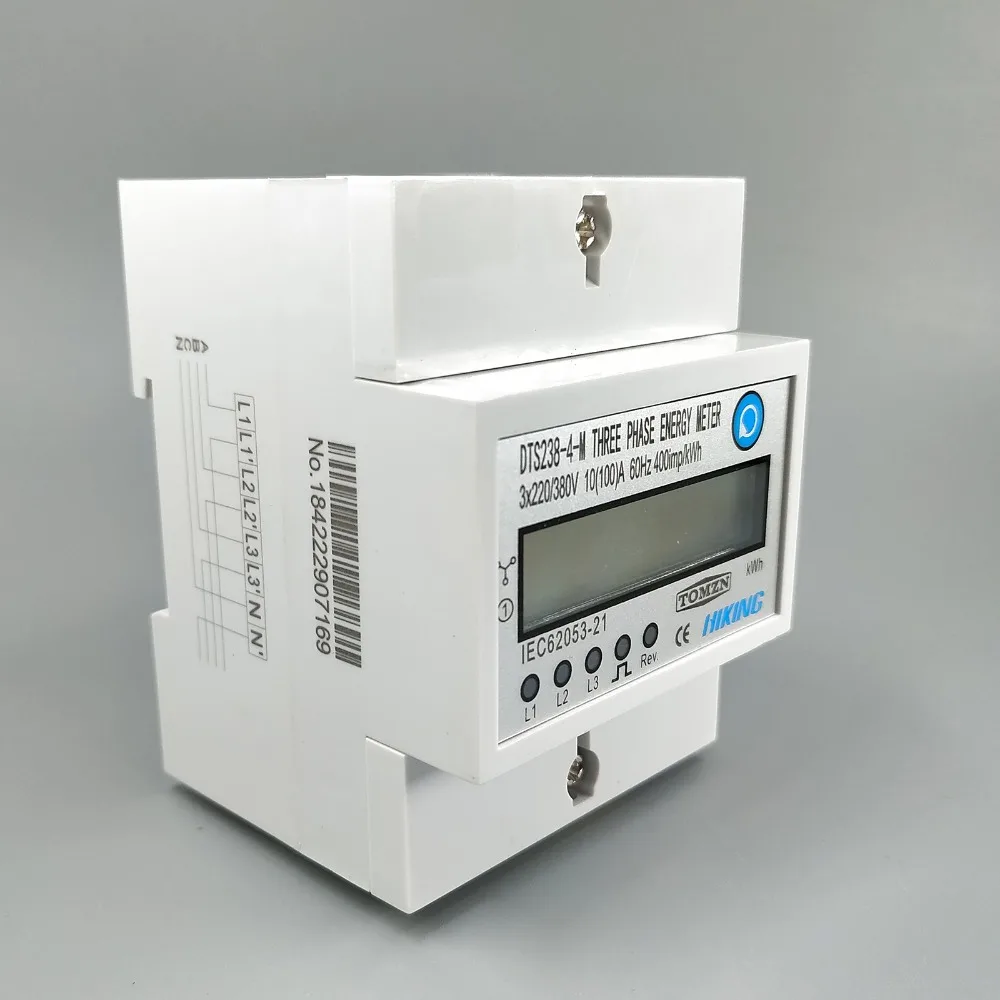

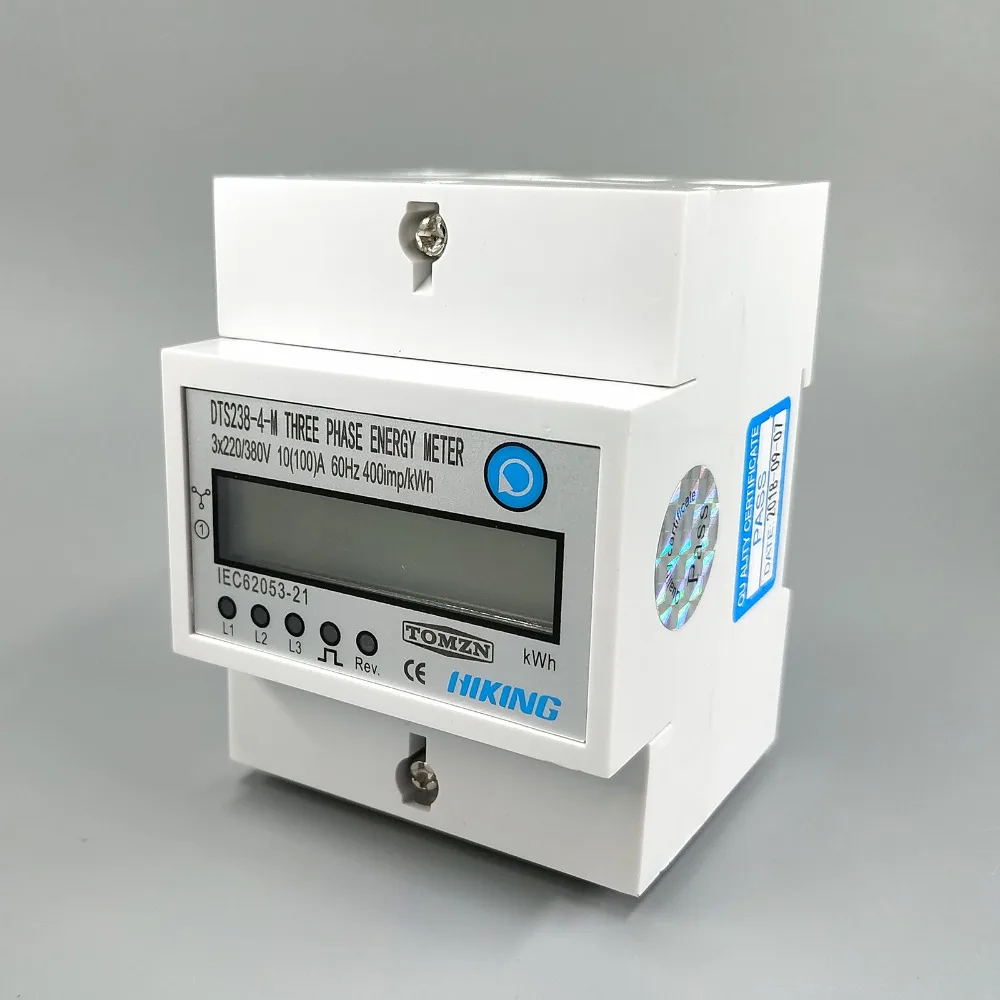

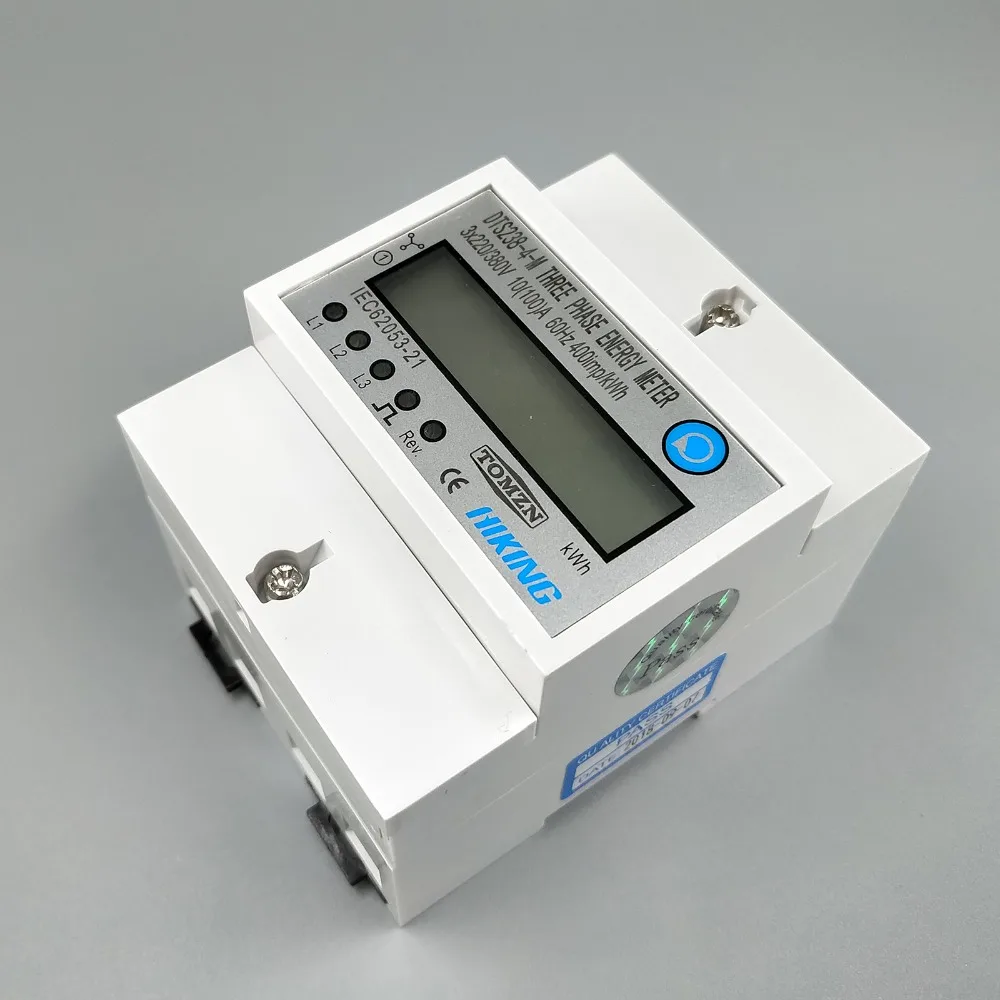

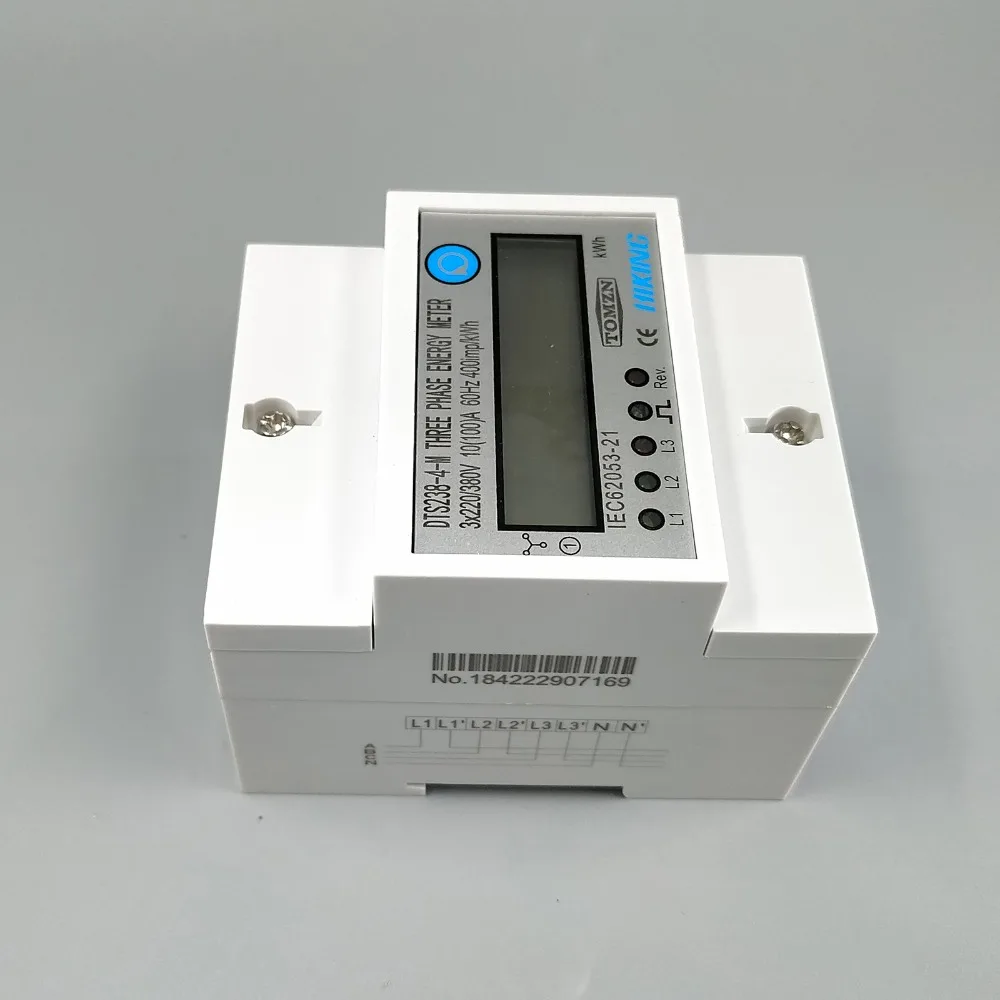

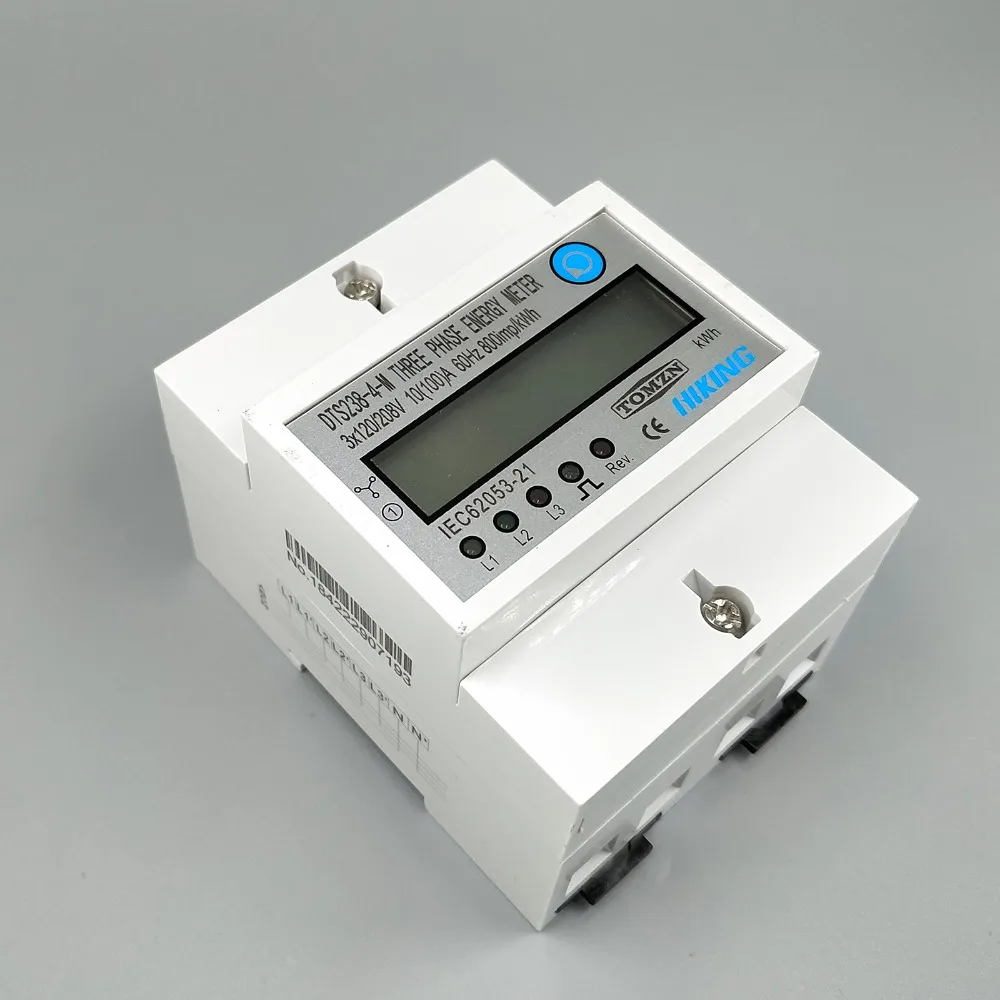

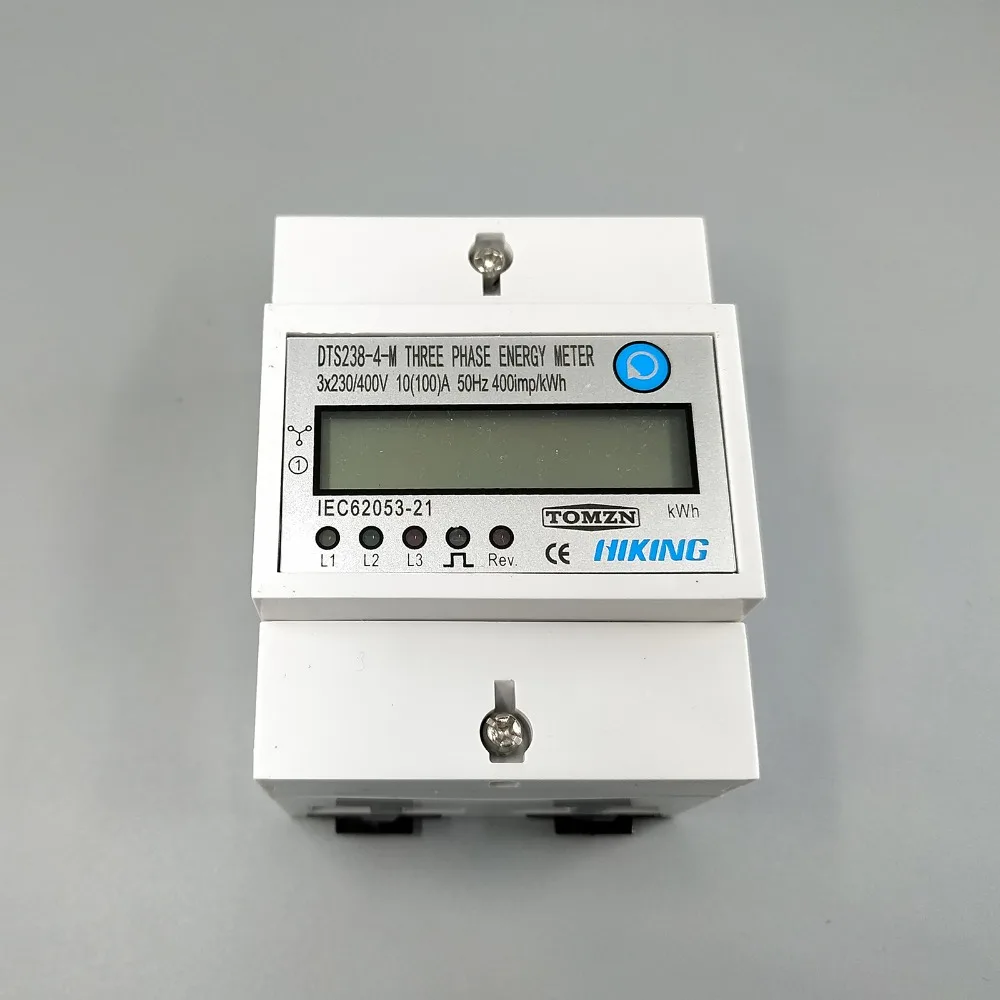

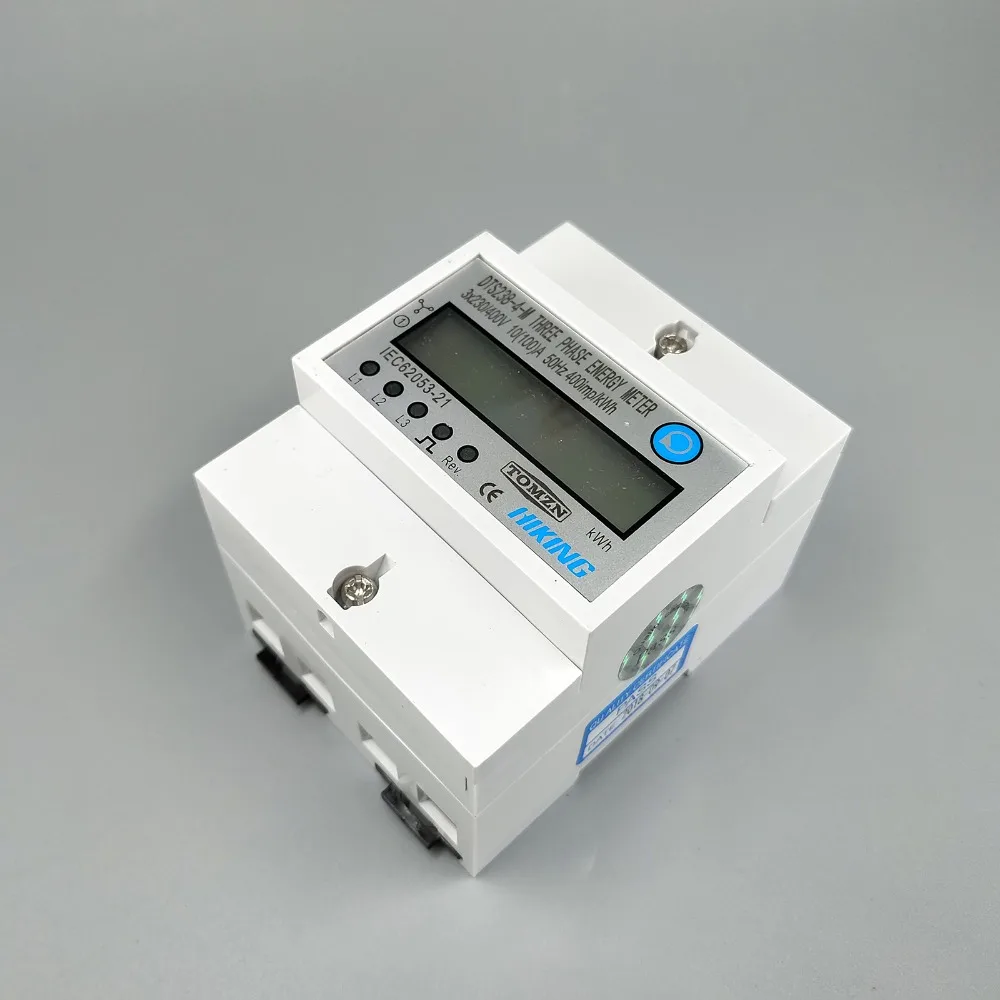

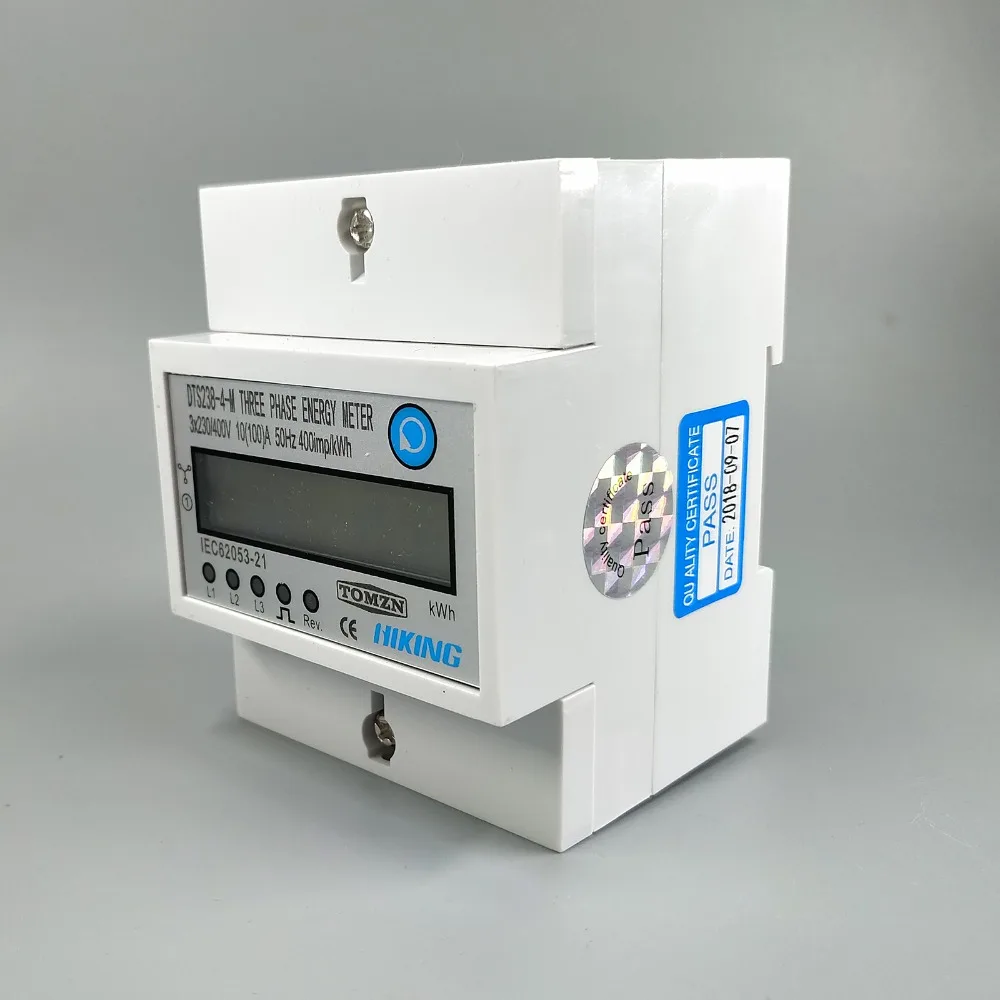

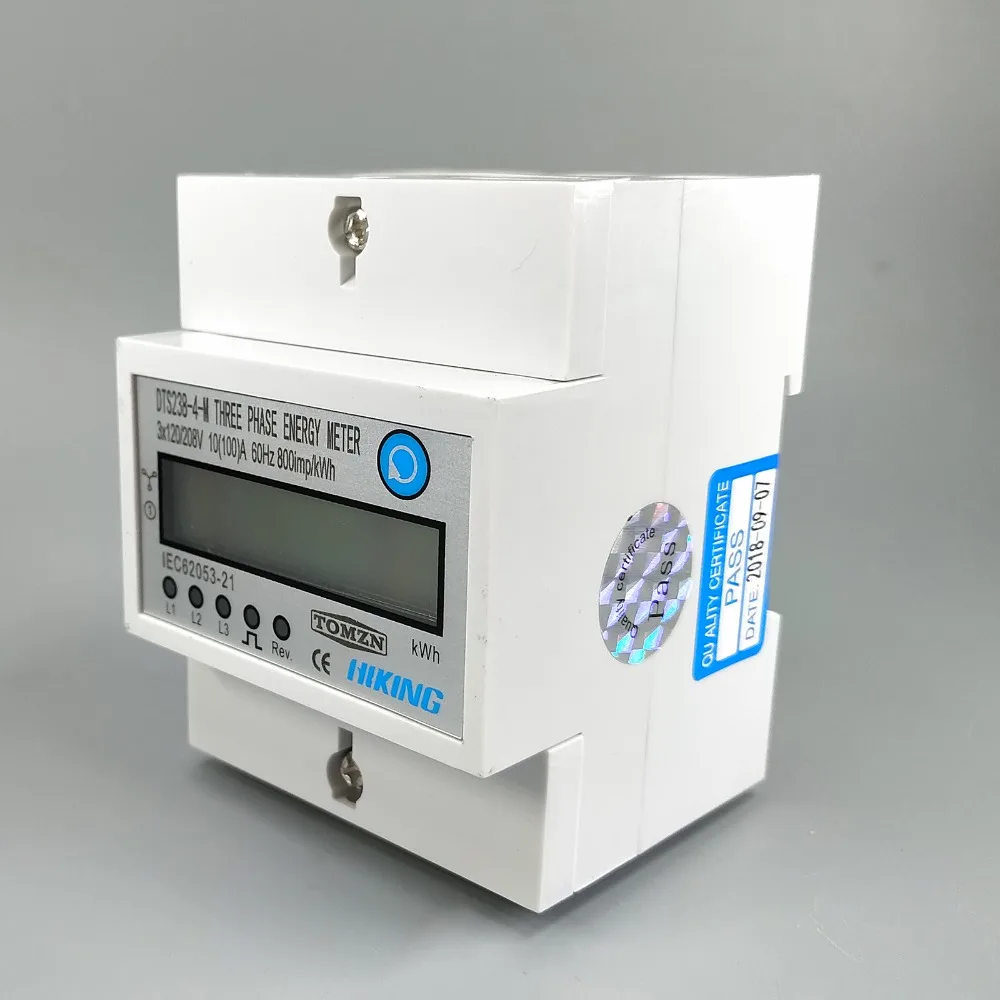

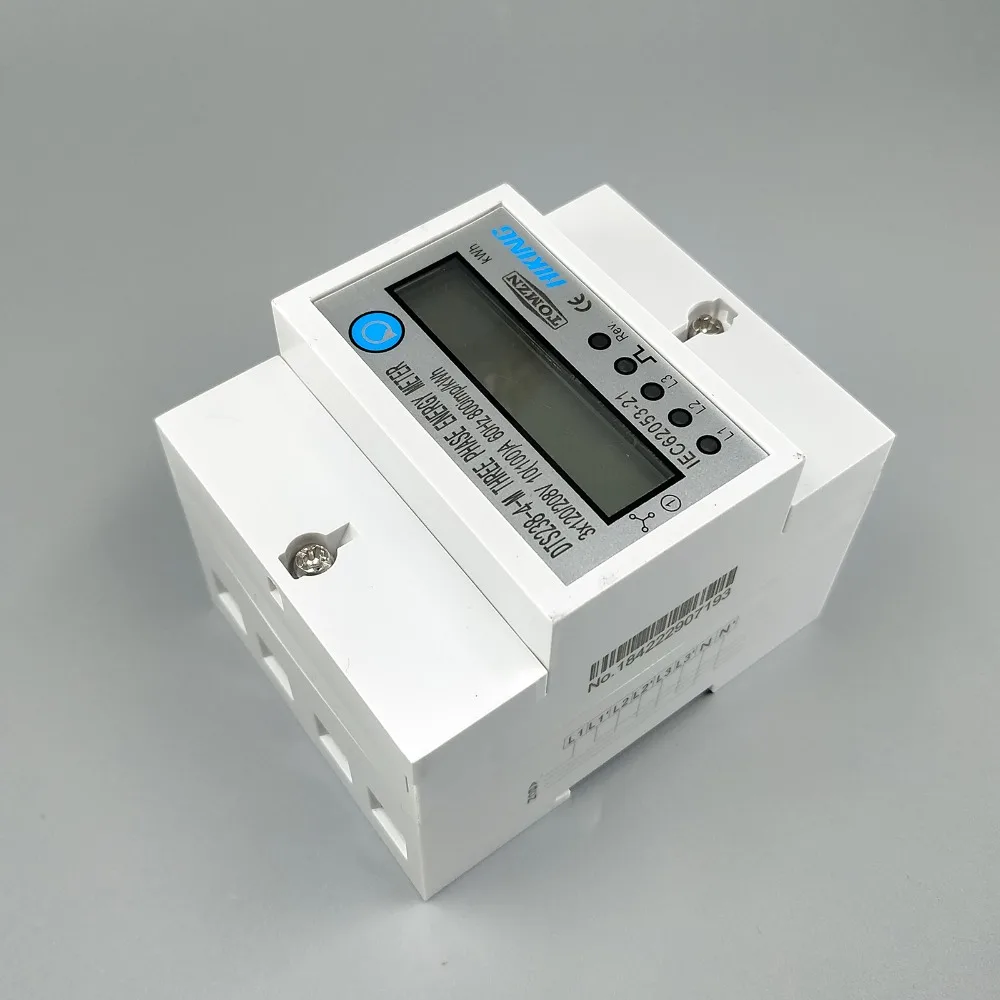

DTS238-4-M трехфазный статический четырехпроводный счетчик энергии для активной энергии принимает передовые крупномасштабные Интегральные схемы IC и технологии производства SMT. Они имеют следующие особенности: двунаправленное или однонаправленное измерение энергии, широкое напряжение, анти-тампер, высокая точность и надежность, большая перегрузка, низкое самопотребление, малый объем, легкий вес! Измеритель может также отображать трехфазный R.M.S ток, напряжение, активная мощность, реактивная мощность, мощность завода, частота и Интервальная активная энергия.

Измеритель должен быть установлен в подходящей среде с диапазоном температур окружающей среды от-25 ° ~ + 55 °, относительная влажность менее 75% и температурные ограничения между-40 ° ~ + 70 °.

Счетчик изготовлен в соответствии с международным стандартом IEC62052-11 на «электрическом измерительном оборудовании (AC) общие требования к испытаниям и условиям испытаний» и IEC62053-21 на «статических метрах для активной энергии (классы 1 и 2)».



2. Спецификация и технические параметры

2,1 Спецификация

Тип счетчика

DTS238-4-M

Частота вращения

50 или 60 Гц

Номинальный ток

10 (100) A

Напряжение тока

3x12 0/208 V 3x22 0/380 V 3X230/400 VВыберите то, что вам нужно

Диапазон нормального напряжения

90% Un ~ 110% Un

Ограничение диапазона напряжения

70% Un ~ 120% Un

Точность

Класс 1

Импульсная постоянная

Измерительный прибор



2,2 технические параметры

2.2.1 основные допуски





Ток нагрузки



Коэффициент мощности

(COSφ)

Основная ошибка

(%)

Прямое соединение

КТ соединение

1

0.05Ib ≤I <0.1Ib

0.02Ib ≤I <0.05Ib

1,0

± 1,5

0.1Ib ≤I≤Imax

0.05Ib ≤I≤Imax

1,0

± 1,0

0.1Ib ≤I <0.2Ib

0.05Ib ≤I <0.1Ib

0,5 (L) 0,8 (C)

± 1,5

0.2Ib ≤I≤Imax

0.1Ib ≤I≤Imax

0,5 (L) 0,8 (C)

± 1,0



2.2.2 самопотребление

Ток цепи меньше 1,5 ва

Напряжение цепи составляет менее 2 Вт/10 ВА



2.2.3 пусковой ток

Под номинальным напряжением, номинальной частотой и COSΦ = 1, счетчик должен начать и продолжать регистрироваться при применении 0.2% дюйма (если используется КТ) или 0.4% Ib.

2.2.4 защита от ползучести

Счетчик имеет противоскользящую логическую схему. Когда 115% Un подключен к измерителю и схема тока разрезана, счетчик не должен создавать более одного импульса в оговоренное время

2.2.5 Средний срок службы

Счетчик используется для не менее 10 лет при нормальной эксплуатации, указанной в этом руководстве

2.2.6 ЖК-дисплей: 6 + 1 (9999,9квтч)



3. Основные особенности

3,1 Измерение положительной и отрицательной активной энергии с отрицательной Энергией, накопленной в положительной энергии.

3,2 с тремя светодиодами, чтобы показать состояние включения/выключения питания на трех фазах.

3,3 Измерение активной энергии без калибровки при длительной эксплуатации

3,4 внутреннее соединение тока и напряжения

3,5 высокая надежность благодаря высококачественным компонентам

4. Принципы работы

Трехфазное Напряжение и ток отбираются из соответствующей схемы выборки и трансформируются в подходящий сигнал, который переносится в интегральную цепь, затем измеритель выходного импульсного сигнала в положительном положении измеряет мощность для привода счетчика шагового двигателя или ЖК-счетчика для реализации измерения энергии. Счетчик имеет выход импульса энергии для тестирования с шириной импульса 80+20 мс

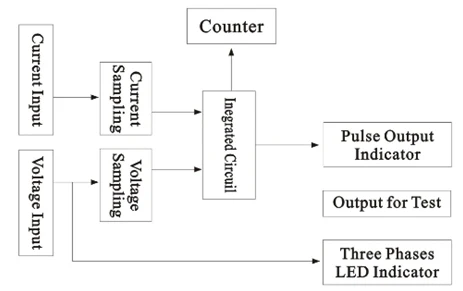

Схема рабочих принципов

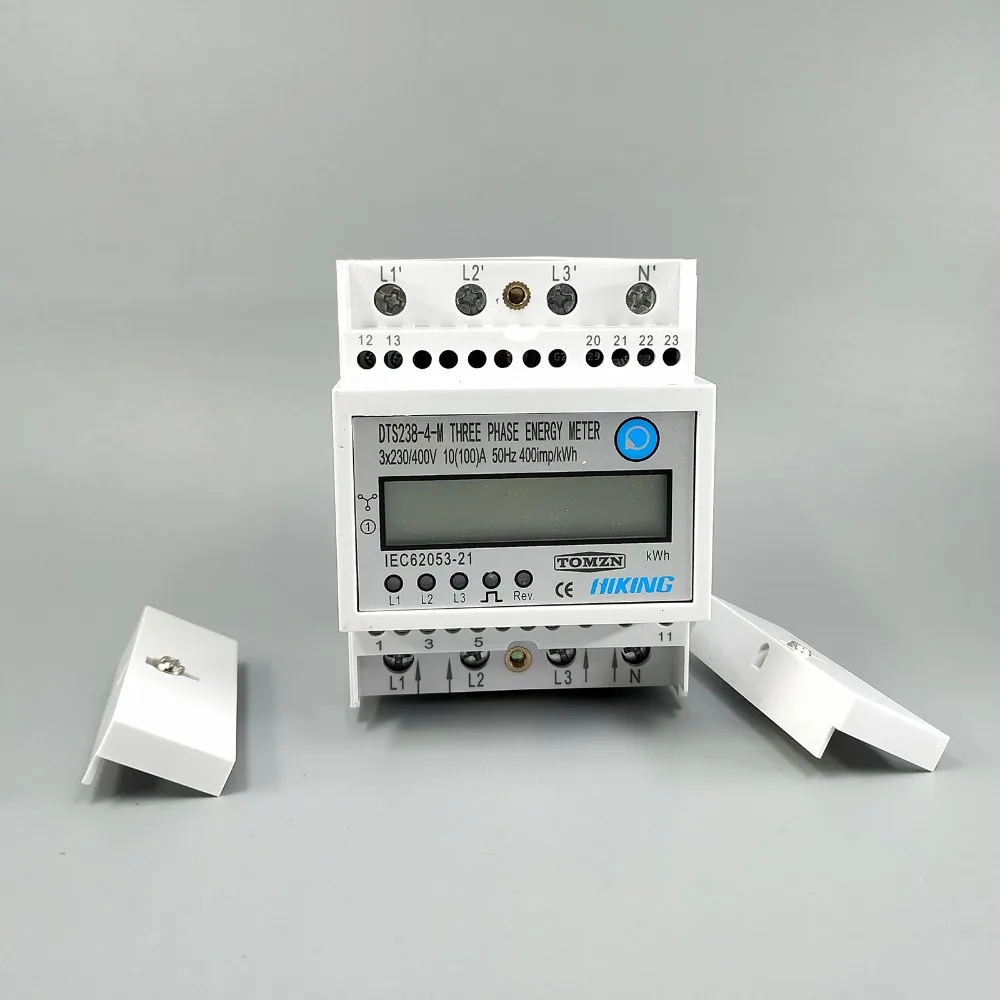

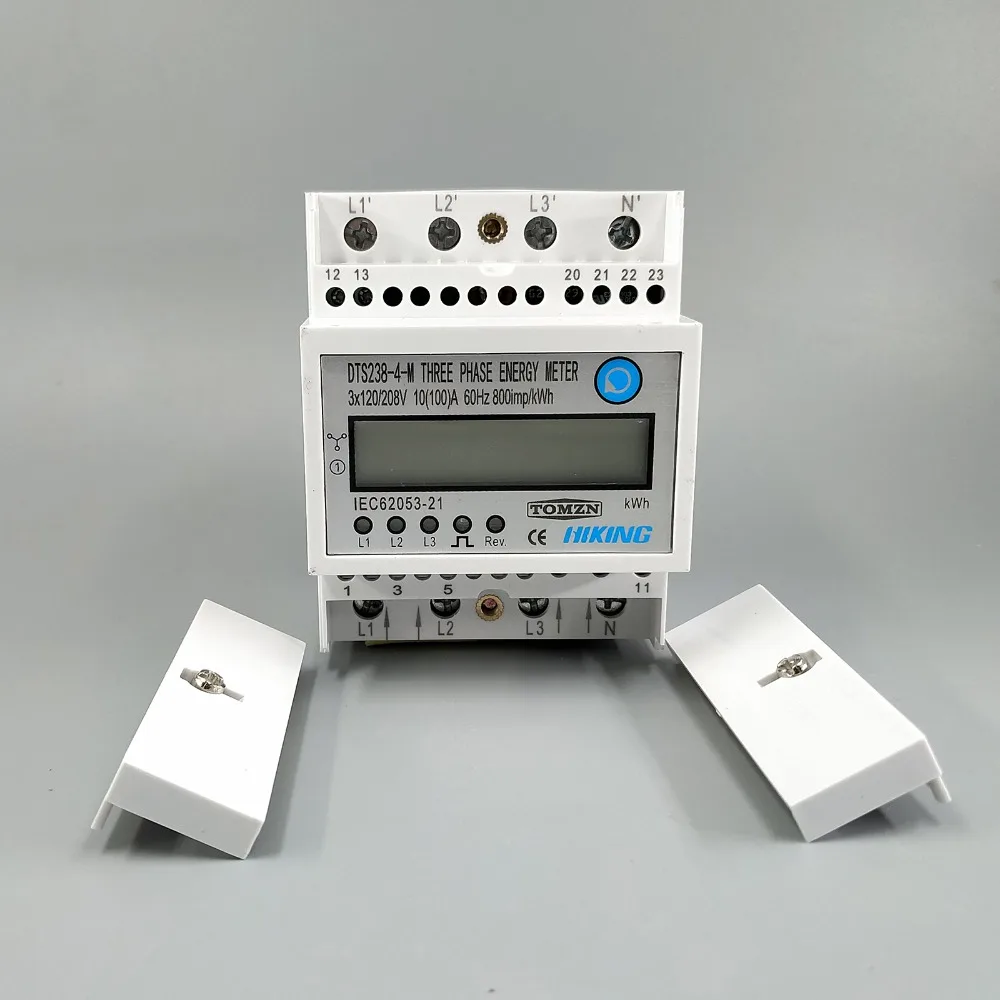

5. Структура

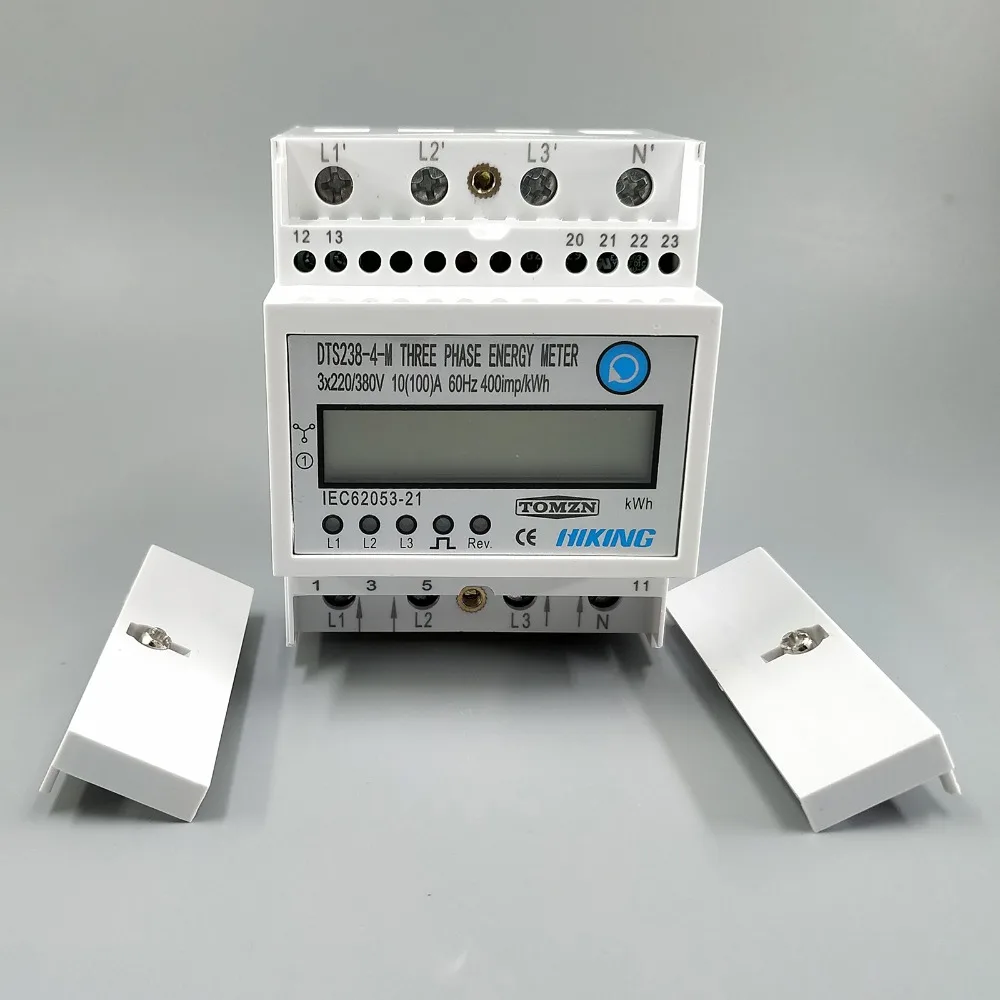

Счетчик состоит из измерительного основания, крышки счетчика, клеммной базы, клеммной крышки. На крышке счетчика и клеммной крышке есть свинцовое уплотнение. Специальный винт используется для фиксации клеммной крышки, на которой может быть установлено свинцовое уплотнение

6. Использование

Вы можете использовать кнопку для показа шаг за шагом, она будет сбросить интервальную энергию до нуля, если вы нажмете кнопку последние 10 s.

6,1 схема подключения

Проводка для

3*230/400 В 50 Гц

3*220/380 В 60 Гц

3*120/208 В 60 Гц



(Ток провода снизу и вверх выход)

Схема подключения входного типа трансформатора

Примечание: для подключения входного типа CT дисплей потребляемой мощности в регистр не является фактическим потреблением энергии. Фактическая мощность = индикатор питания в регистр скорости X CT. Например, дисплей питания в регистр составляет 0,5 кВт · ч, а CT-800/5A, фактически Потребляемая мощность = 0,5 кВт · ч X 160 = 80 кВт · ч

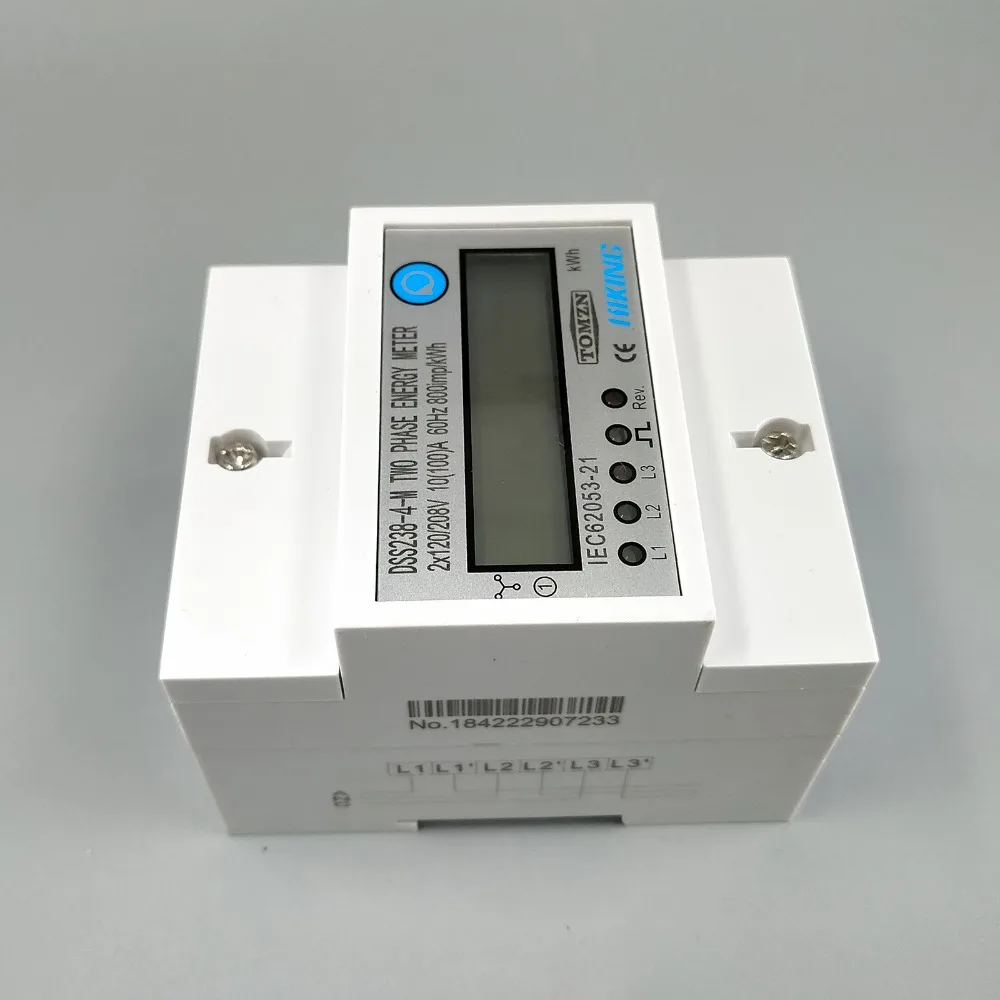

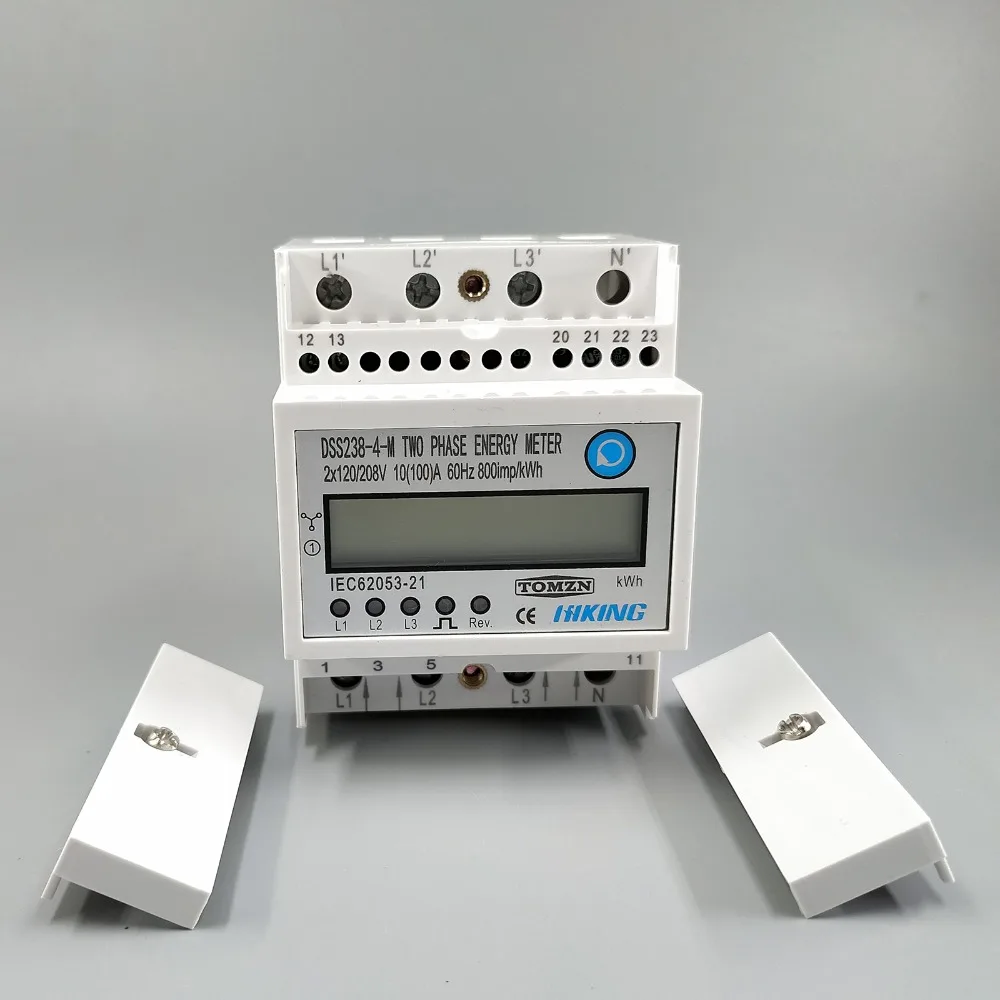

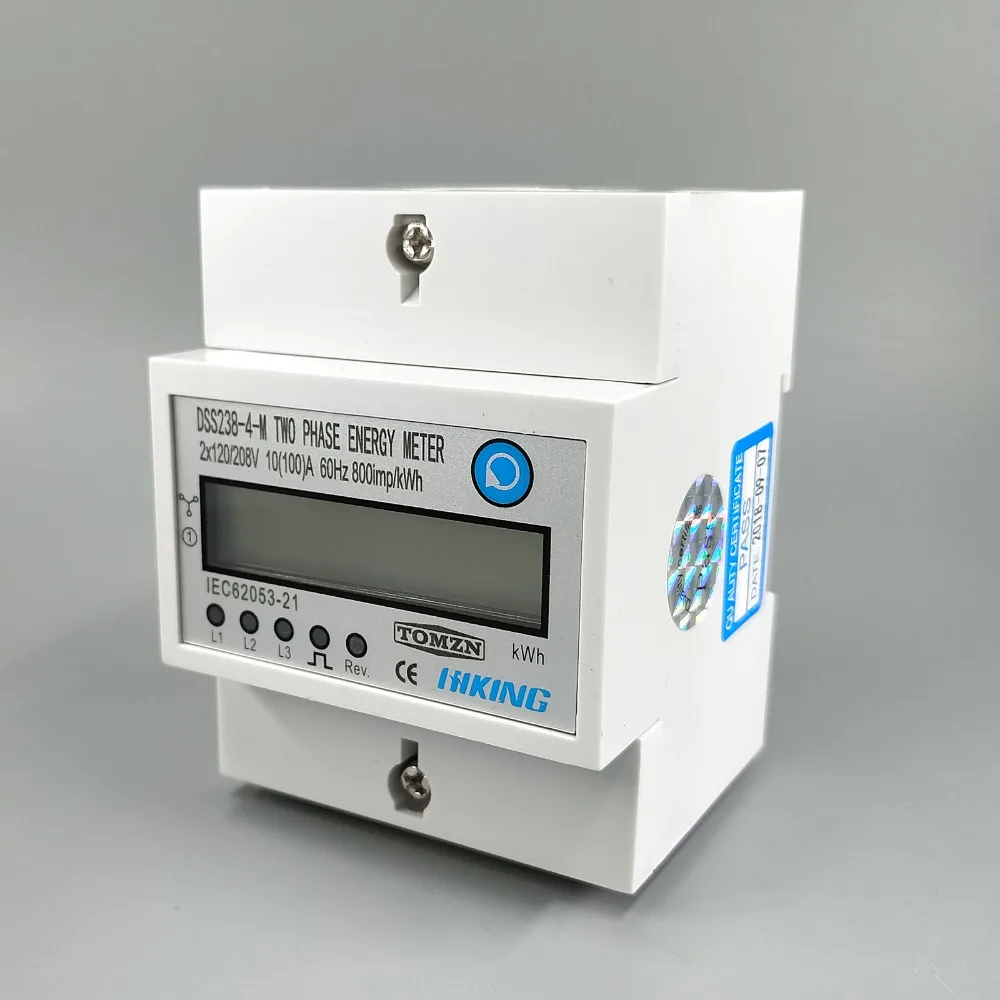

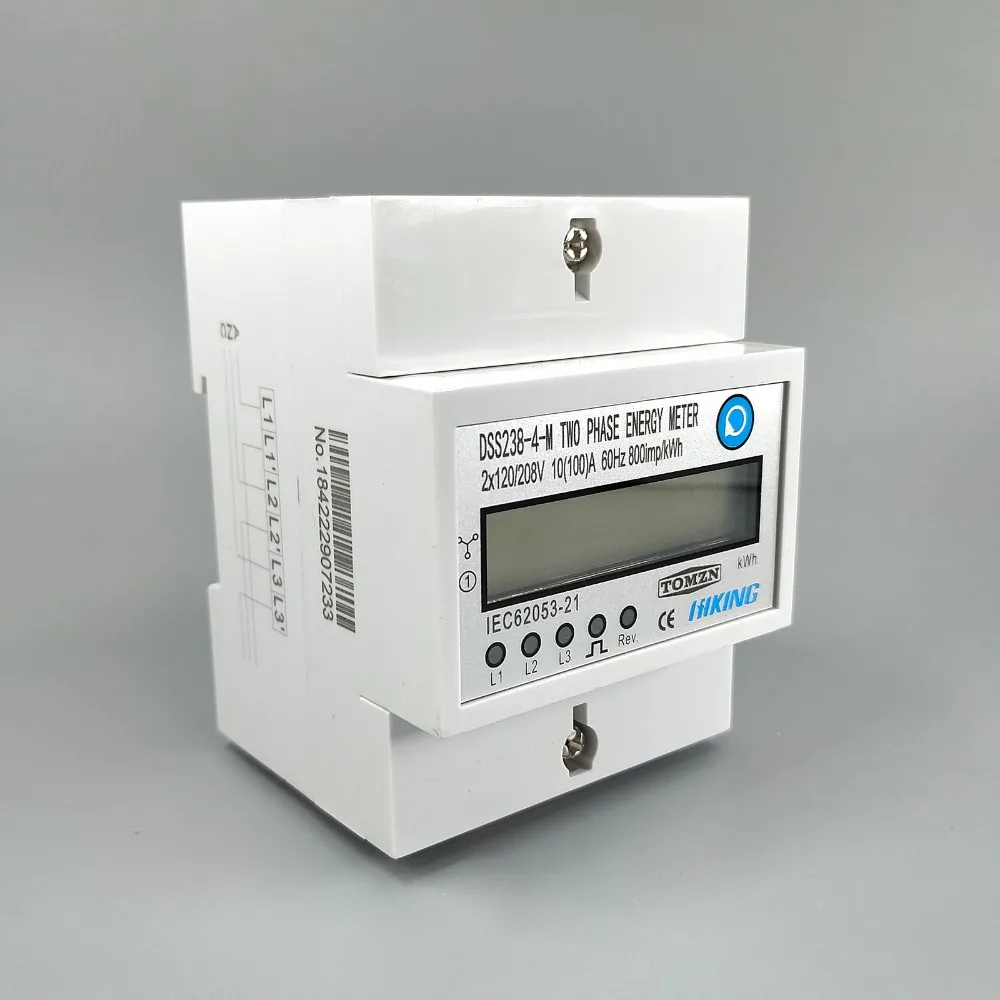

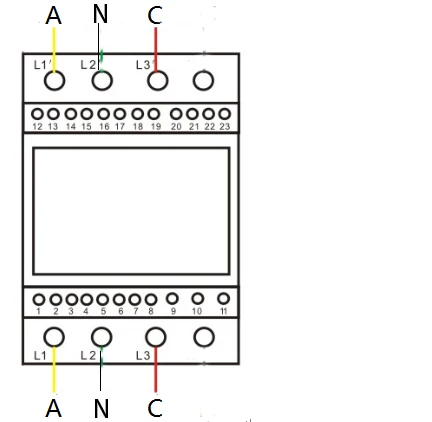

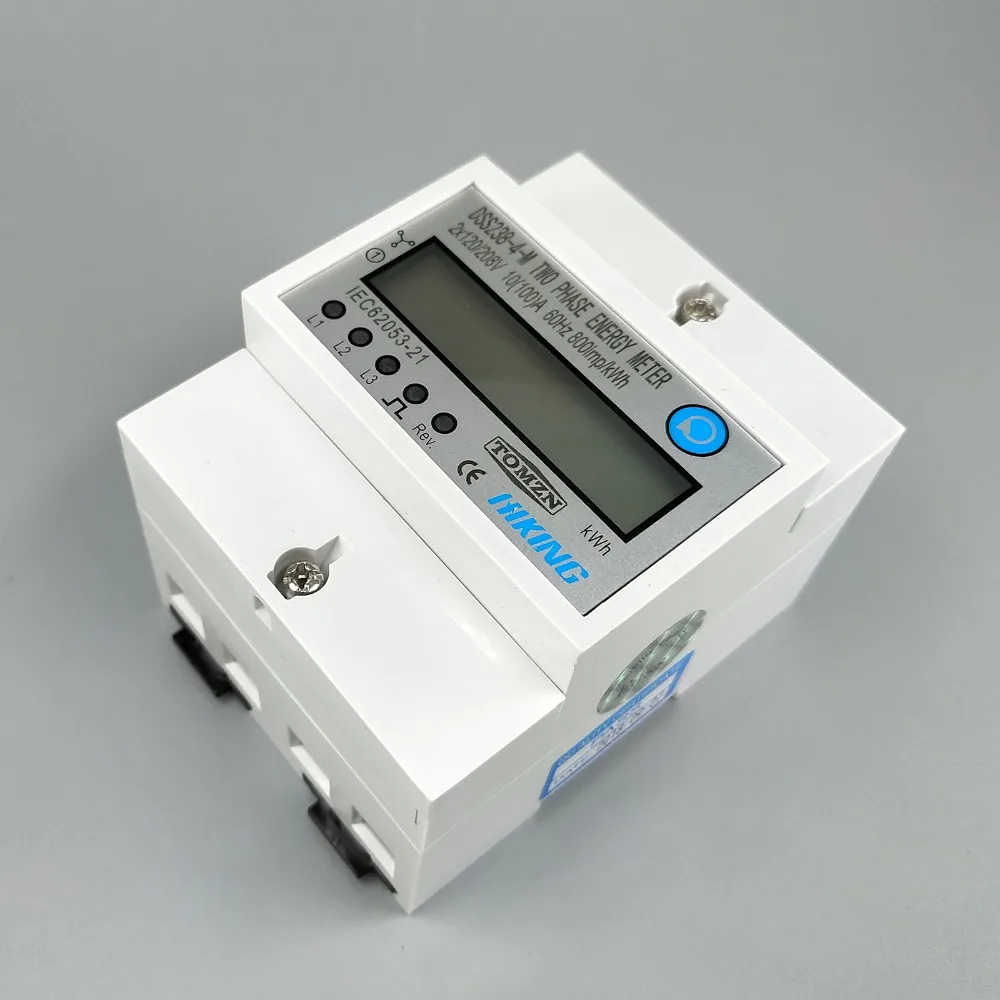

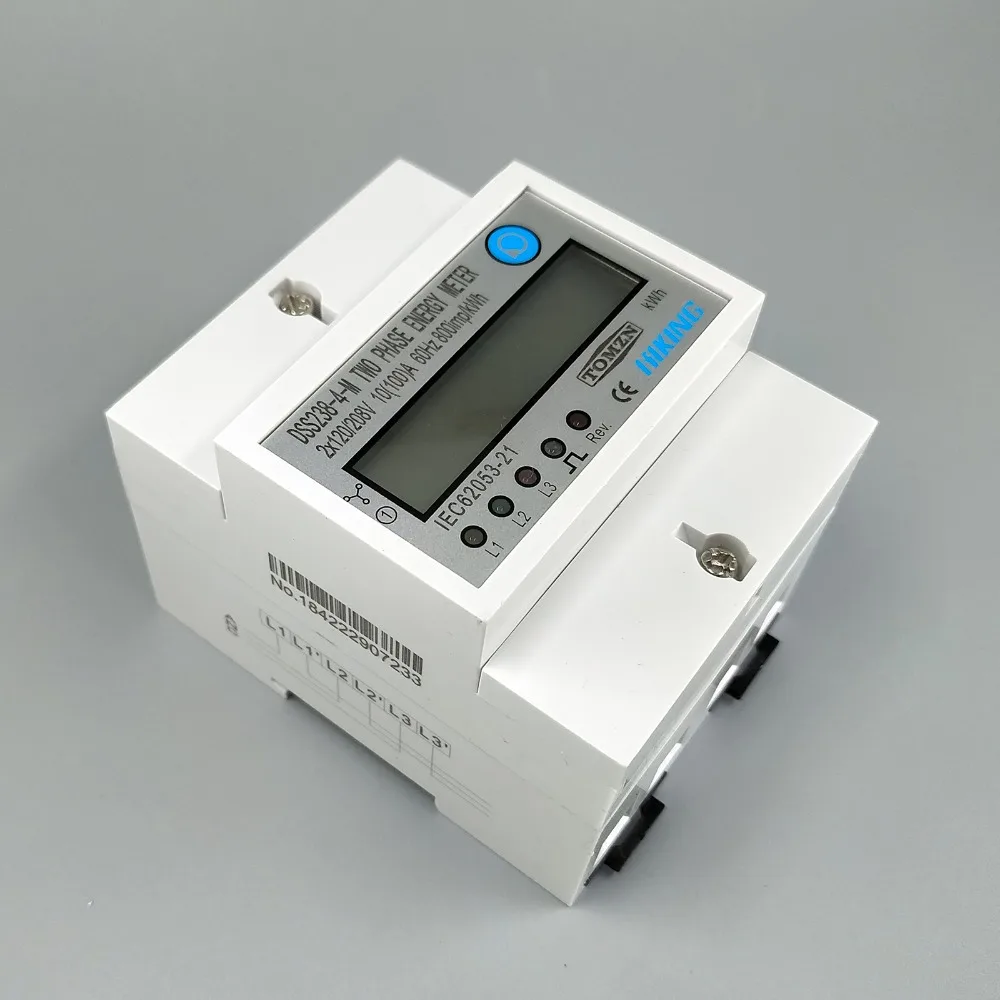

Проводка для 2*120/208 V 60Hz

(Ток провода снизу и вверх выход)

Схема подключения прямого входного типа



Фазный провод L1 A

Провод фазы L2 B

Фазный провод L3 C

N нейтральный провод

12 и 13 тестовый импульсный выход

6,2 установка

Измеритель может быть установлен на din-рейке 35 мм

6.2.1 счетчик не может быть установлен и использован до тех пор, пока он не будет проверен и запечатан перед поставкой

6.2.2 счетчик должен быть установлен в водонепроницаемой коробке внутри или снаружи. Ящик счетчика должен быть закреплен на прочной и огнестойкой стене с рекомендуемой высотой около 1,8 м, где нет коррозионного газа вокруг.



6.2.3 счетчик должен быть установлен полностью в соответствии с схемой подключения на клеммной крышке, лучше использовать медь в качестве ведущего провода для подключения. Все винты должны быть затянуты.

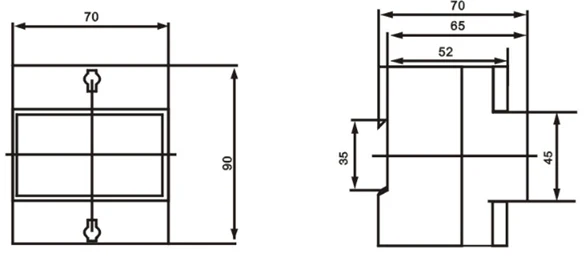

6.2.4 схема для измерения установки

7. Транспортировка и хранение

7,1 при транспортировке и распаковке изделия должны быть усилены.

7,2 продукты должны храниться в оригинальной упаковке и храниться в месте с температурой между-40 ° ~ + 70 °, относительной влажностью менее 75% и без коррозионного газа вокруг.

7,3 В складе, счетчик должен быть помещен на полке, когда хранится в наличии, не должно быть более 7 картонных коробок, свернутых по вертикали. Однослойные счетчики не могут быть свернуты с более чем 5 метров по вертикали.



8. Гарантийный срок

В течение 24 месяцев с дня продажи и при условии, что пользователи работают правильно в соответствии с требованиями инструкции пользователя, если счетчик не достигает его технической спецификации. Он может быть отремонтирован или заменен бесплатно производителем.

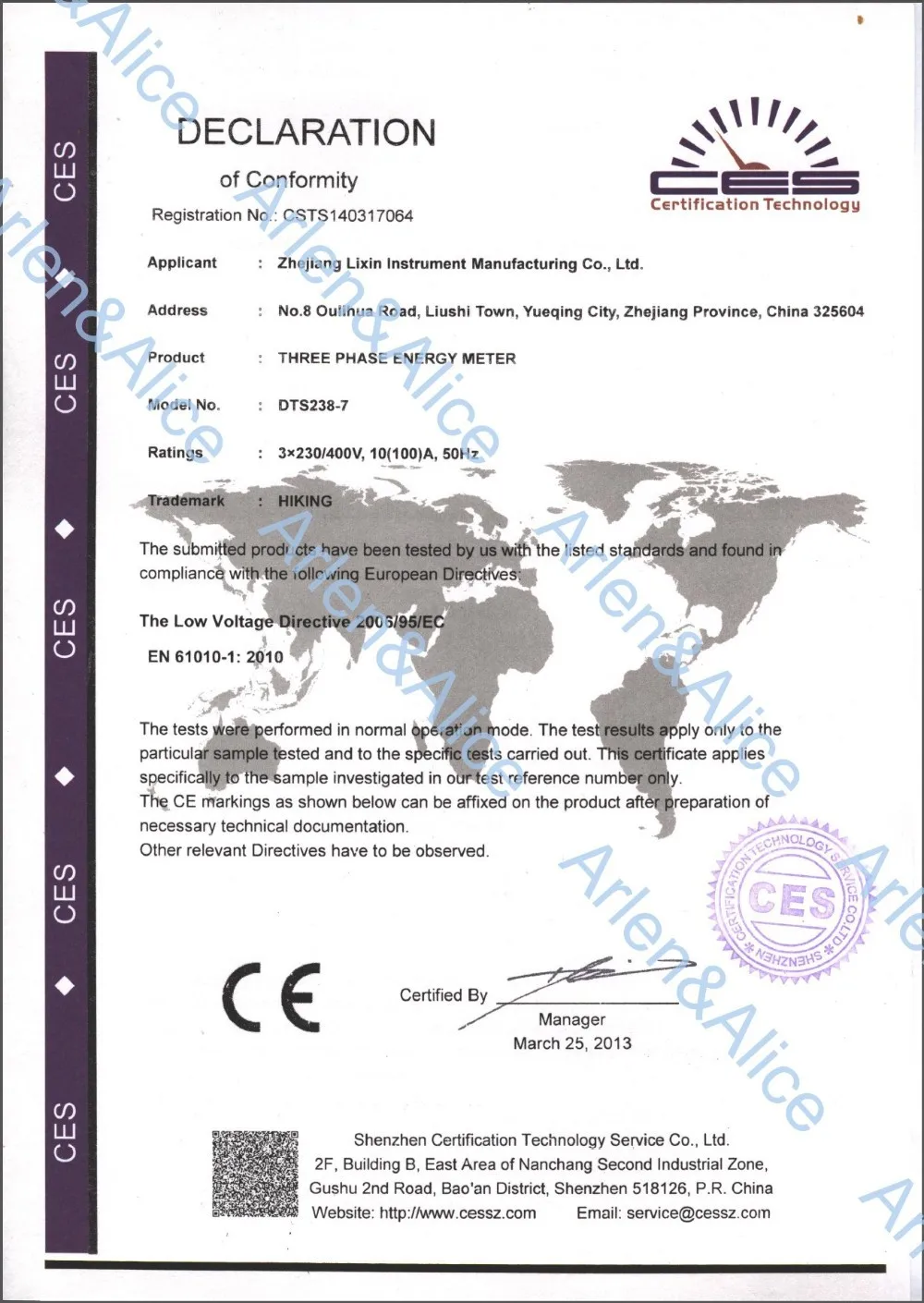

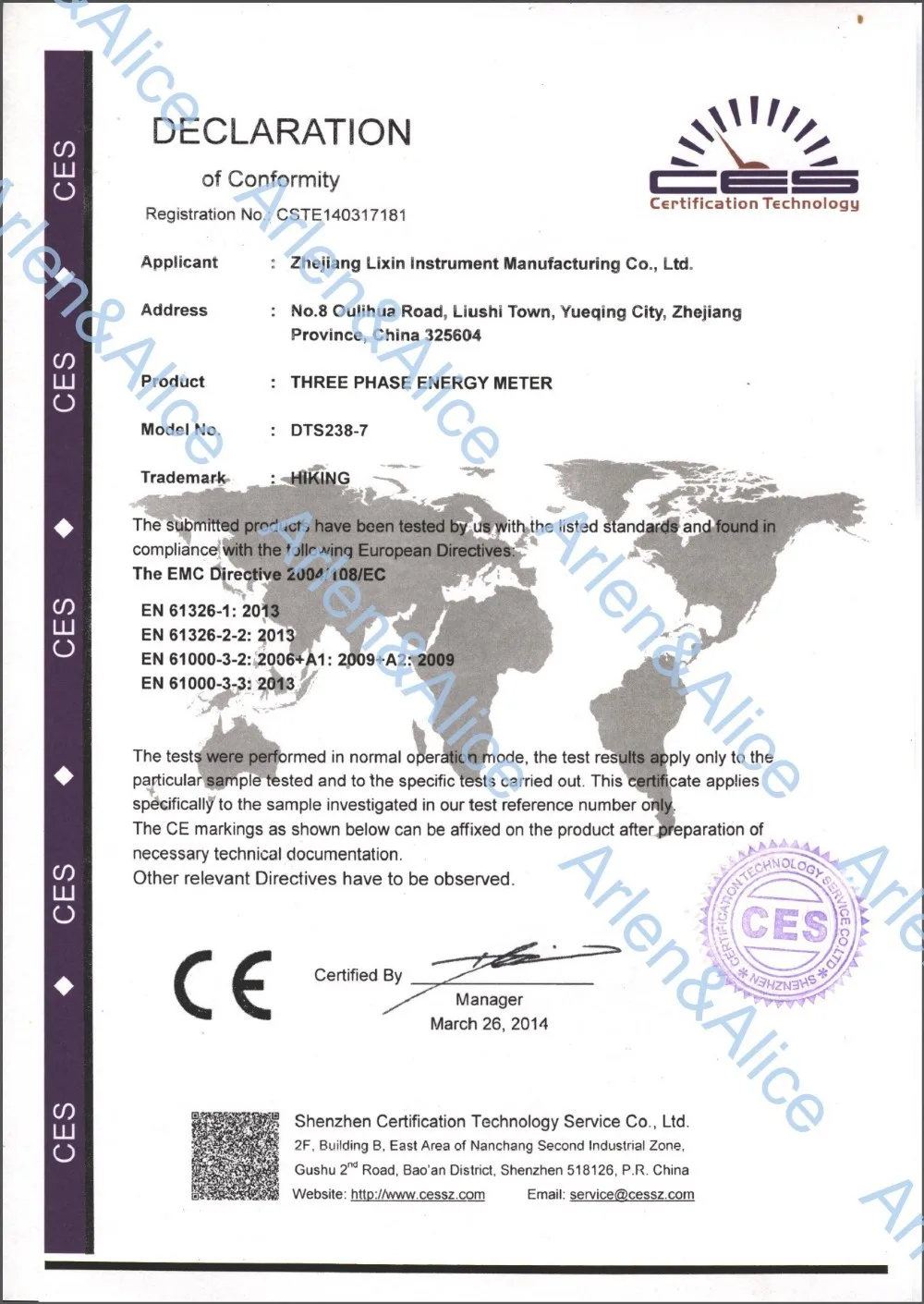

CE EMC

CE LVD

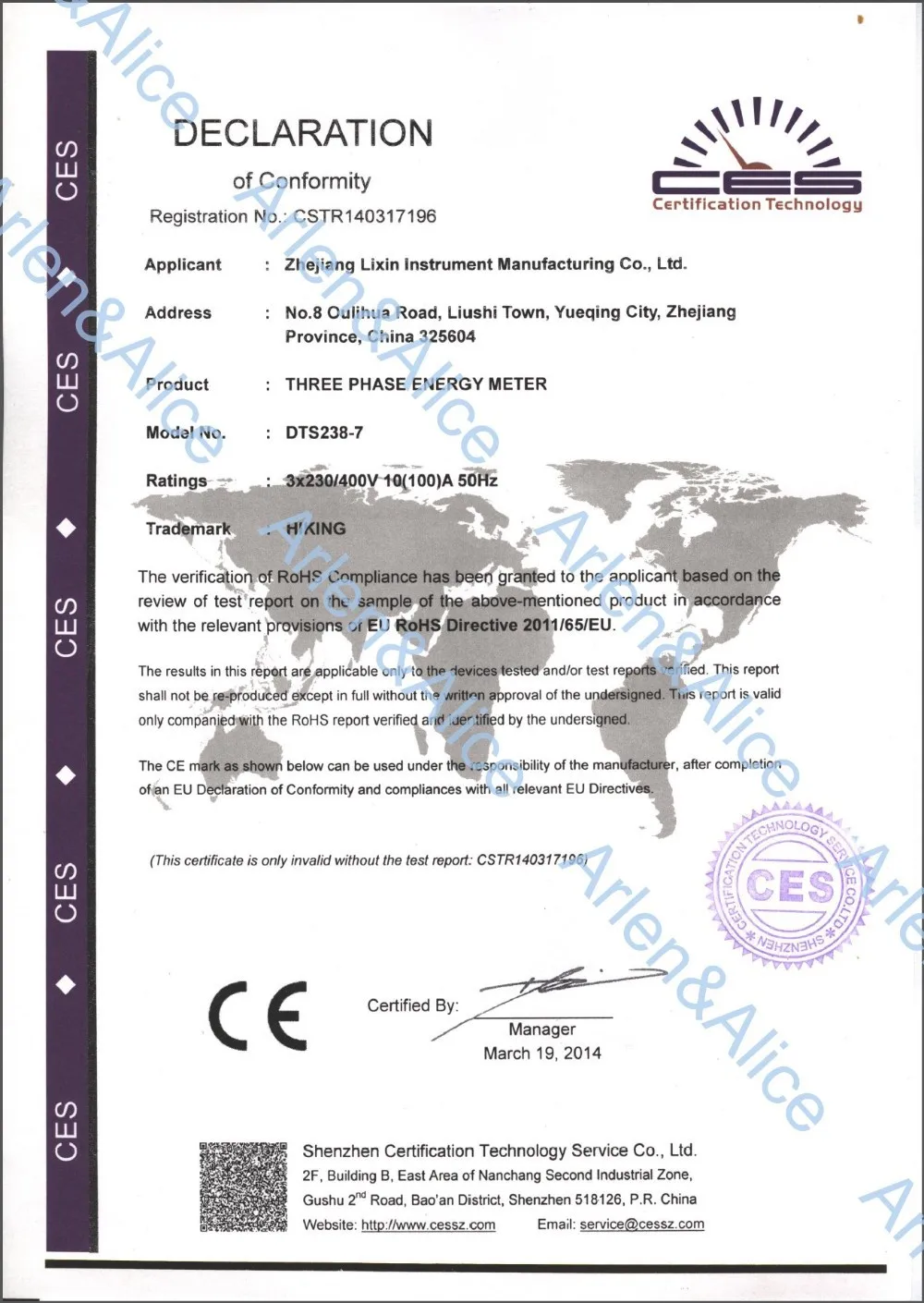

RoHS
