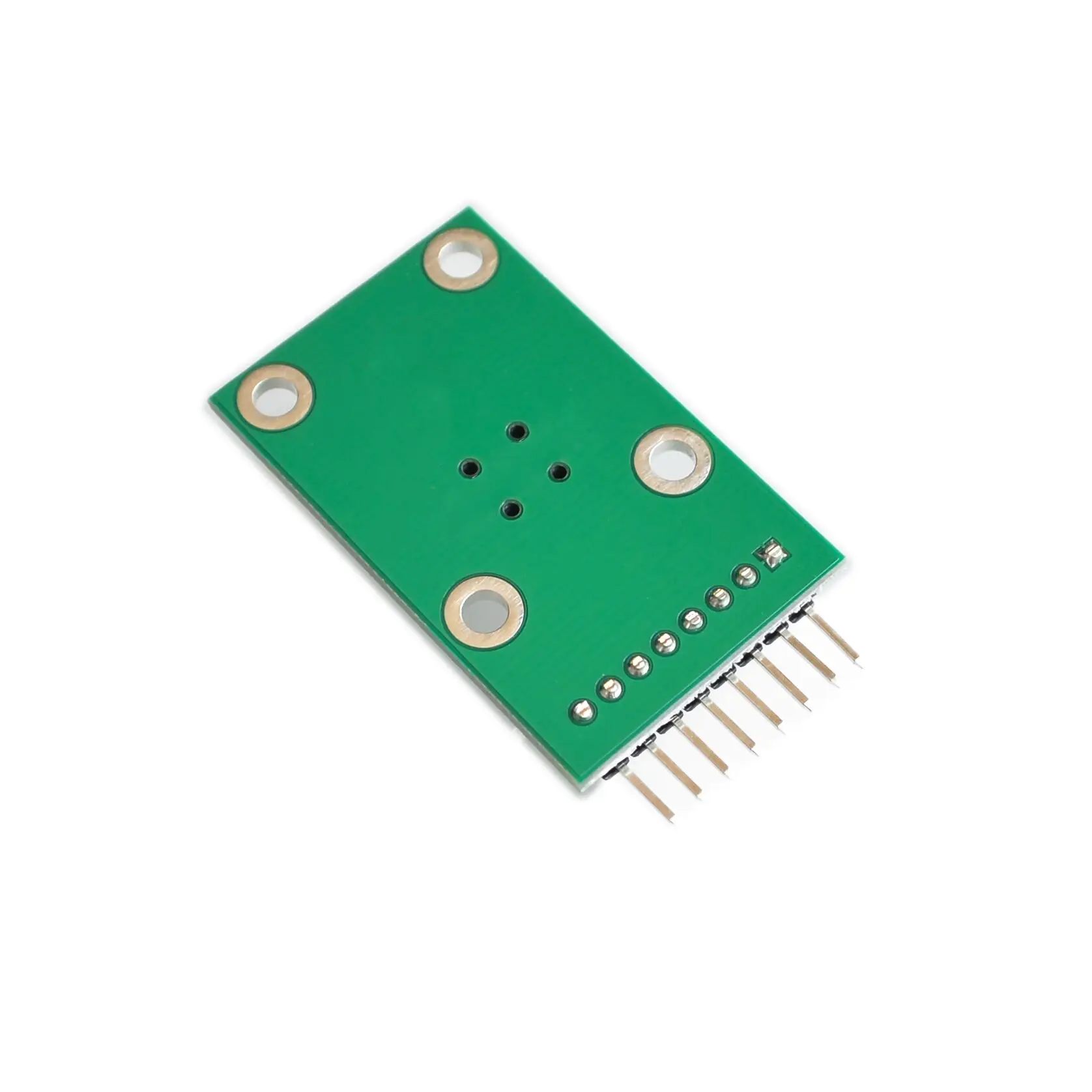

Модуль пяти кнопок навигации для MCU AVR Game 5D Rocker, Независимая клавиатура для Arduino, модуль джойстика

1. Параметры:

Нет.

Параметр

Ценность

1

Имя

Модуль пяти кнопок навигации

2

Количество IO

7

3

Рабочее напряжение

2,0 в-9,0 в

4

Размеры

25 мм x 41 мм

5

Рабочая температура

-40 по Цельсию-85 по Цельсию

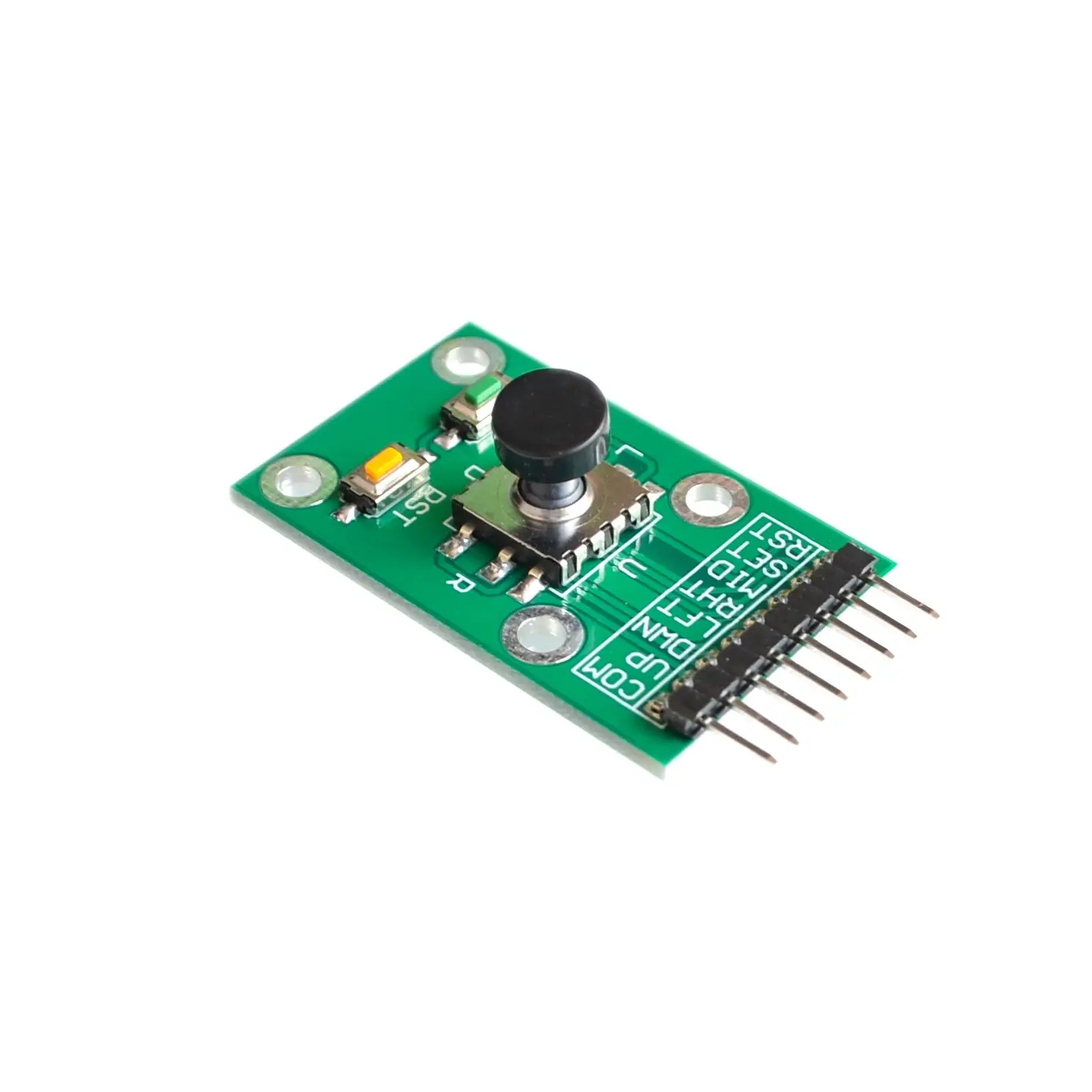

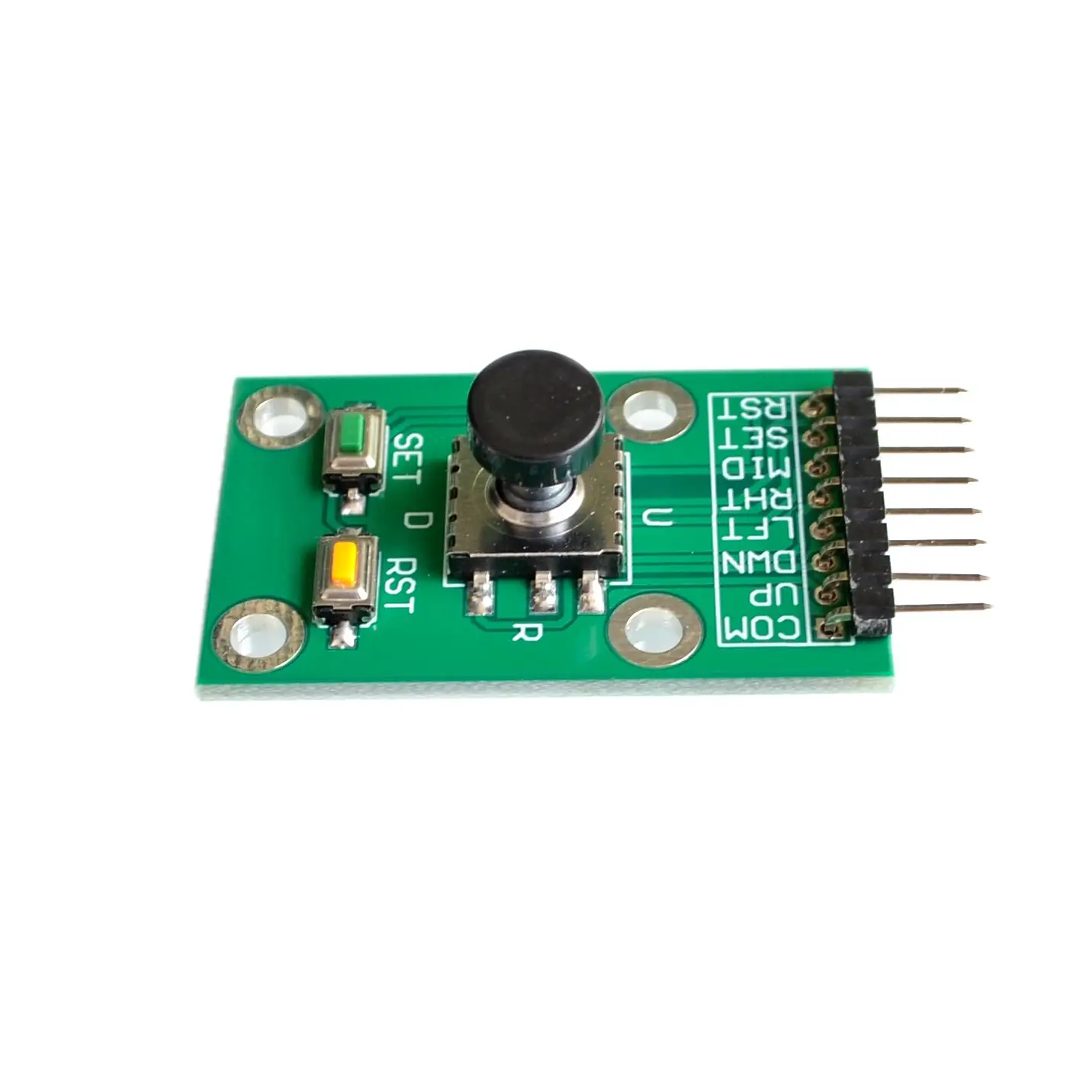

2. Описание контакта:

Нет.

Булавка

Функция

Примечание

1

COM

Общий конец

VCC или GND подключены к макетной плате MCU

2

Вверх

Кнопка направления вверх

Подключите к контакту IO микроконтроллера

3

DWN

Кнопка направления вниз

Подключите к контакту IO микроконтроллера

4

LFT

Левая кнопка направления

Подключите к контакту IO микроконтроллера

5

RHT

Правая кнопка направления

Подключите к контакту IO микроконтроллера

6

MID

Кнопка среднего направления

Подключите к контакту IO микроконтроллера

7

Набор

Кнопка Set

Подключите к контакту IO микроконтроллера

8

РСТ

Кнопка сброса

Подключите к контакту IO микроконтроллера
