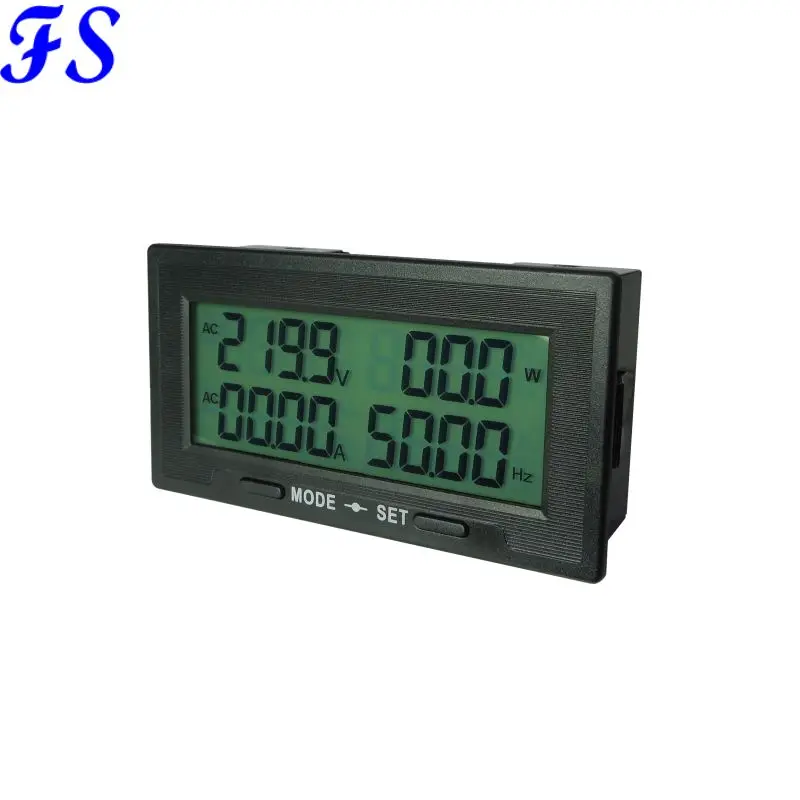

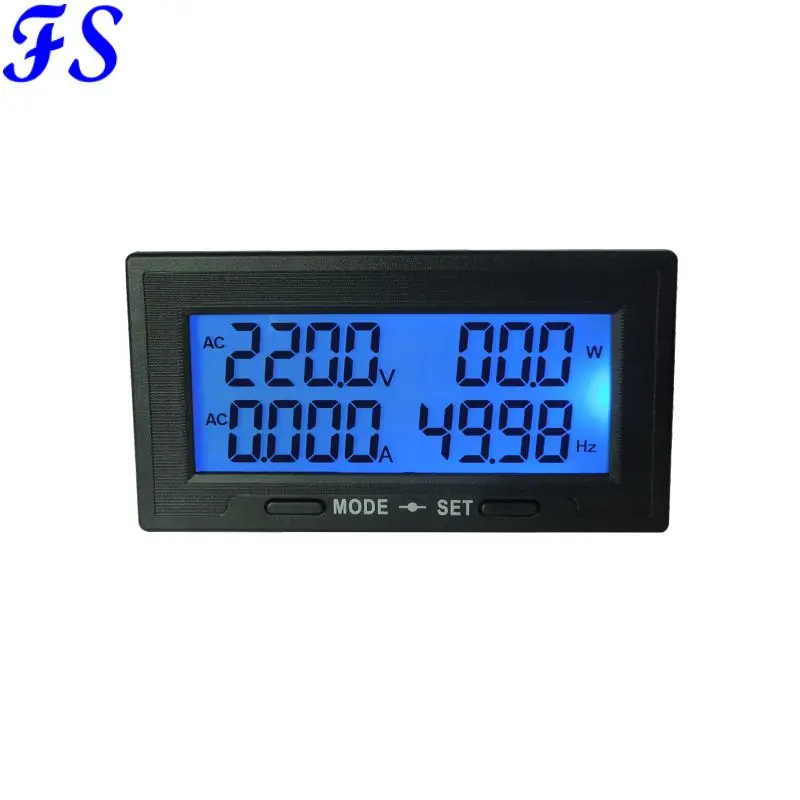

YB5140DM-Z Высокоточный ЖК-дисплей AC20A 100A 200A измеритель напряжения переменного тока 60-300 в 130-500 В измеритель мощности
1.Измеритель может использоваться только для измерения цепи синусоидальной волны 45/65 Гц, он будет поврежден при использовании для измерения квадратной волны, выхода инвертора и коррекции синусоидальной волны.
2. При выборе диапазона, чем больше диапазон, тем больше отклонение. Предполагается, что радиус действия составляет 1,5 или 2 раза больше, чем вФактическое значение измерения.

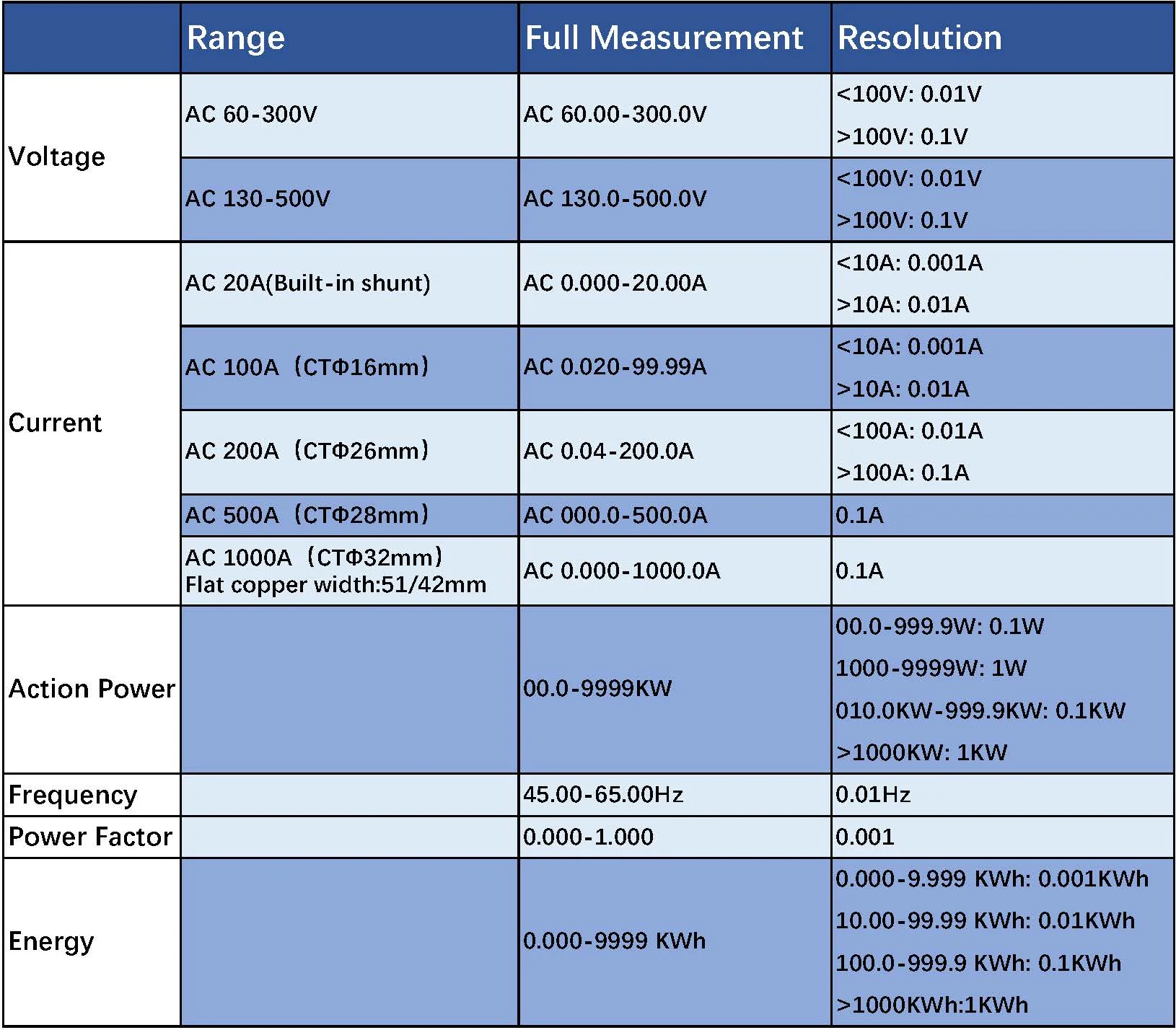

Источник питания: AC60-300V/130-500 В
Испытательное напряжение: AC60-300V/130-500 В

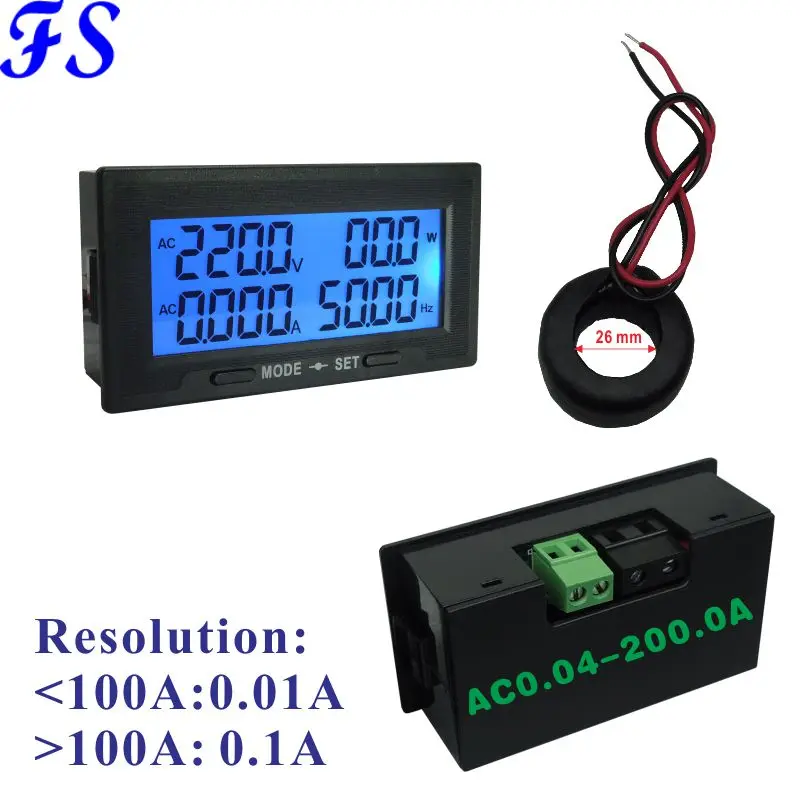

Тестовый ток: AC20A/100A/200A/500A/1000A
Частота: 45,00-65,00 Гц
Активная мощность: 00,0-9999KW
Коэффициент мощности: 0,000-1,000
Энергия: 0,000-9999квт · ч

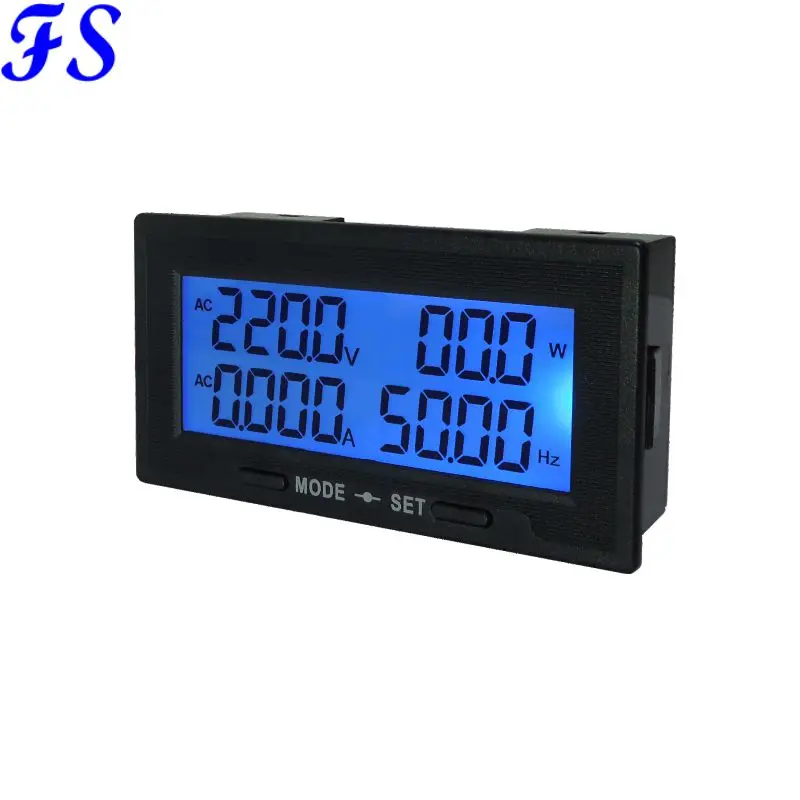

Режим отображения: ЖК-дисплей с голубой подсветкой
Точность измерения: 0.5%(+/- 2 цифры)

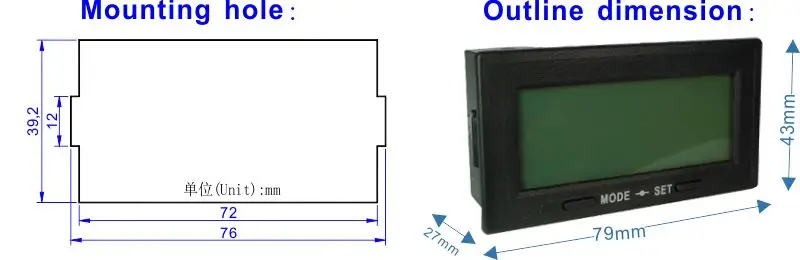

Размер: 79*43*27 мм
Монтажное отверстие: 76*39,5 мм

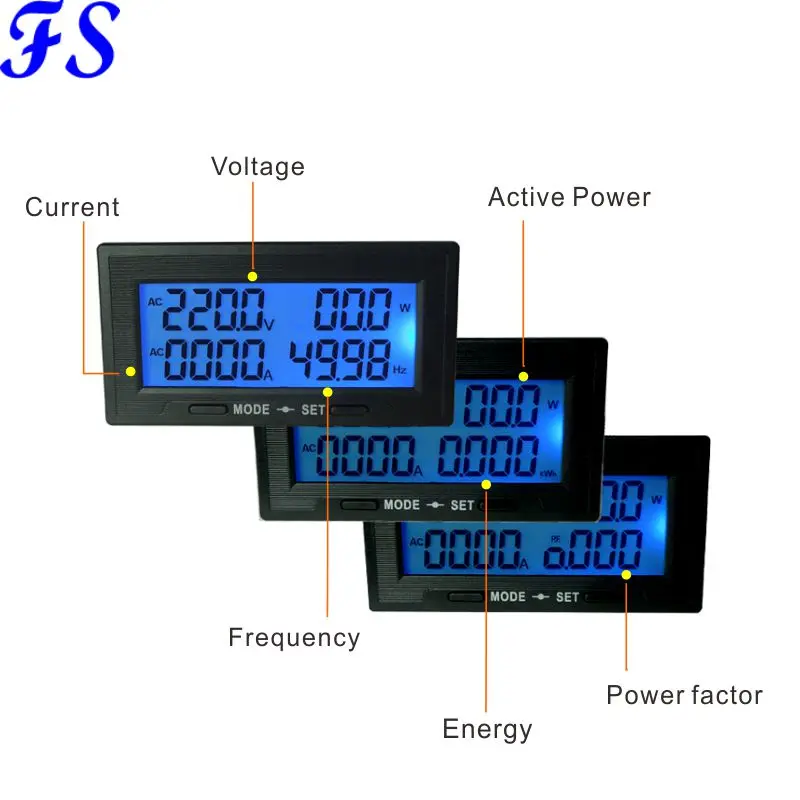

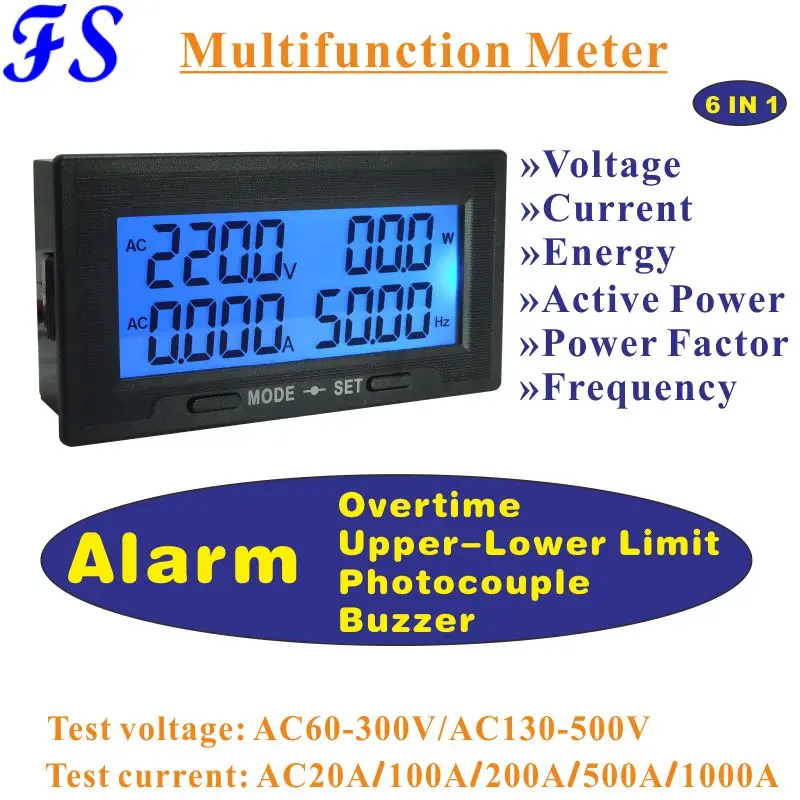

1. Тест: напряжение переменного тока, ток, активная мощность, частота, коэффициент мощности, энергия (6 в 1).
2. Метод очистки энергии: нажмите клавишу или автоматически.
3. Тип дисплея: ЖК-дисплей с синей подсветкой; «Режим 7-Display» выбирается.

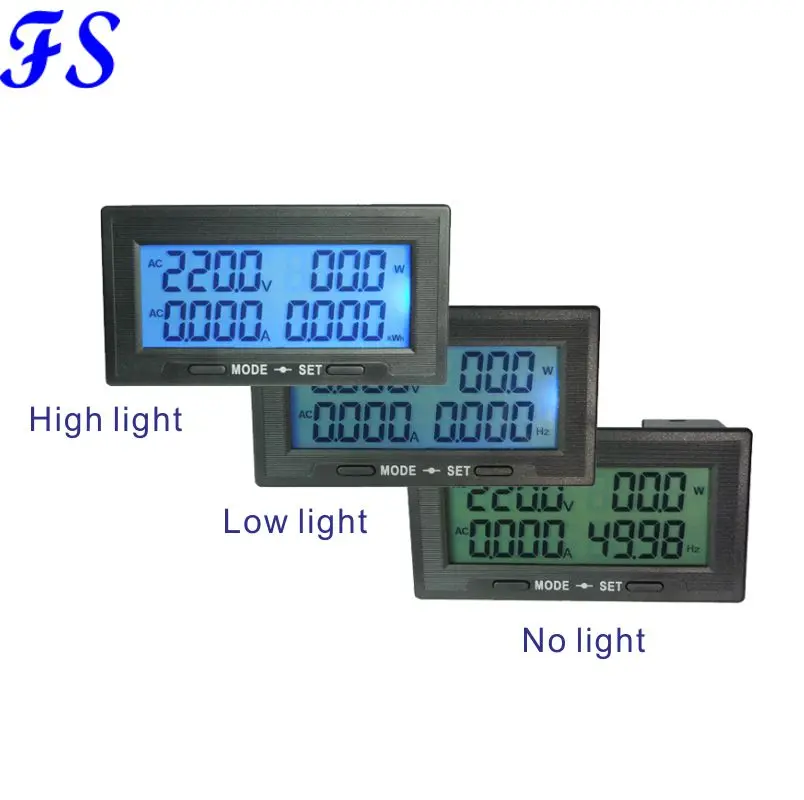

4. Синий задний светильник регулируется: высокий светильник/низкий светильник/не-светильник.

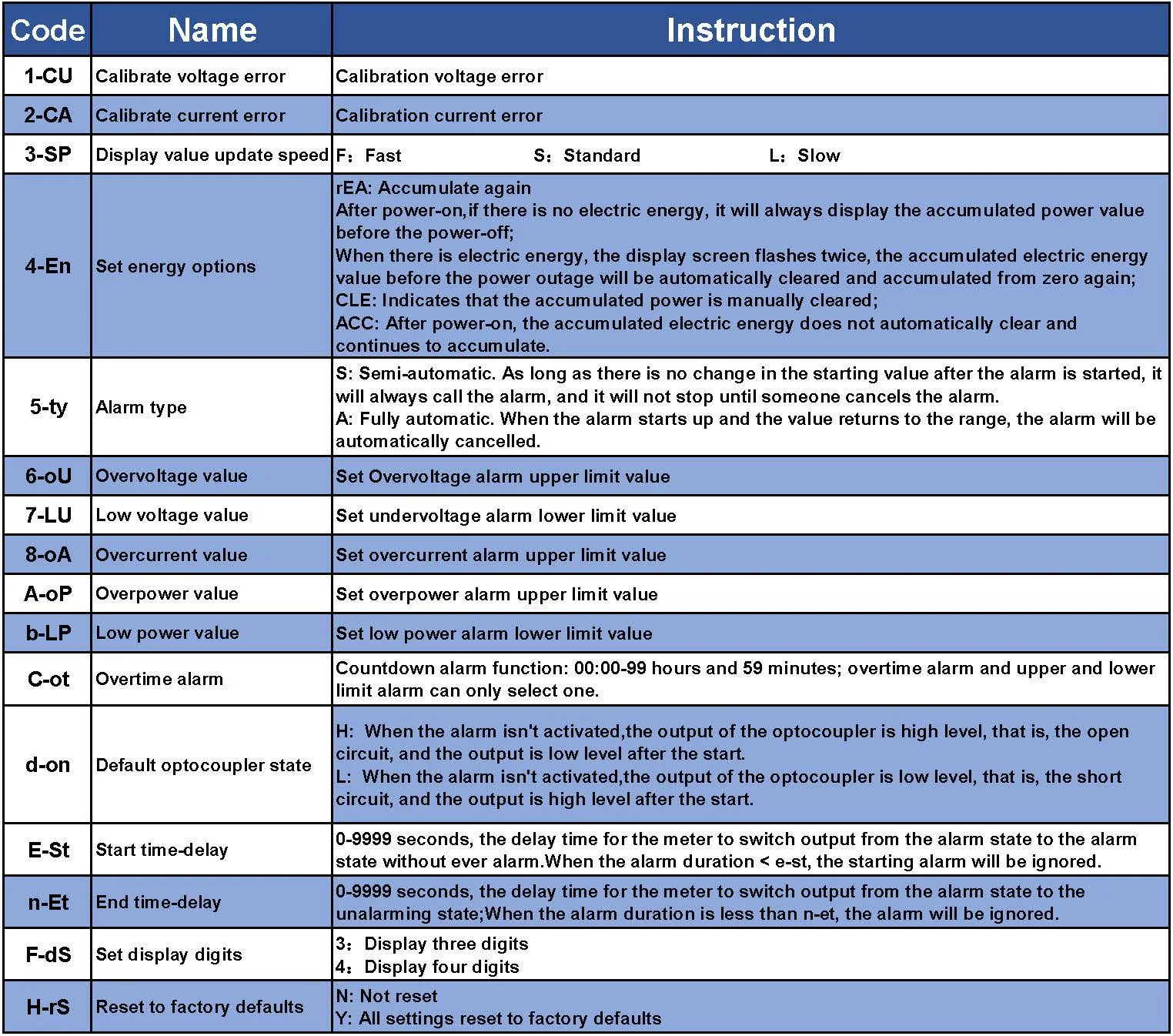

5. Встроенный ключ, напряжение и ток могут быть откалиброваны; Другие варианты могут быть установлены и переключены.

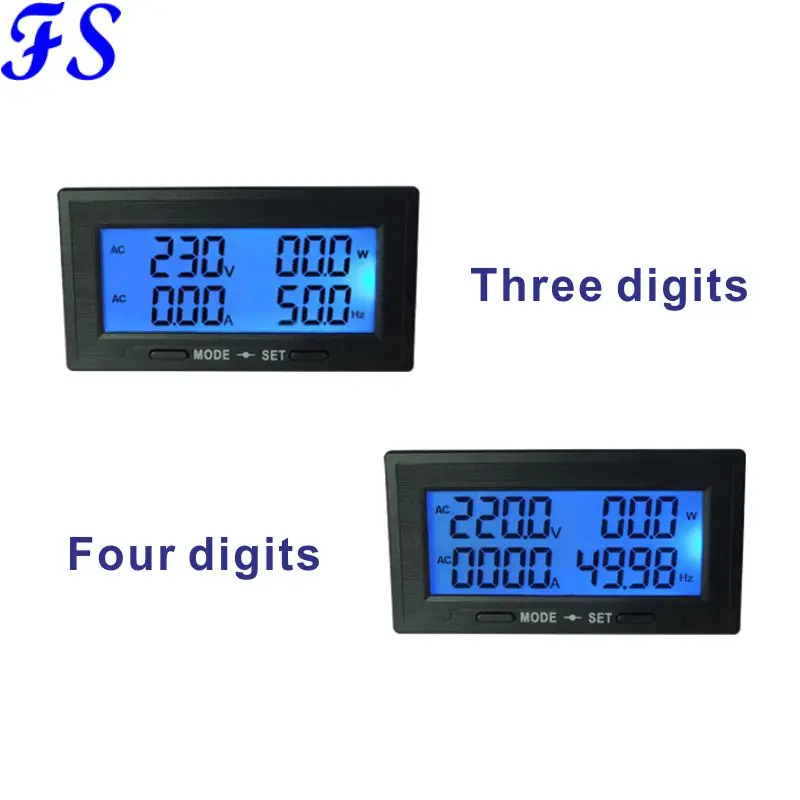

6. Точность отображения: три цифры/четыре цифры.
7. Функция отключения памяти.
8. Десятичная точка автоматически смещается.
9. Для напряжения, тока, мощности, верхней-нижней предельной сигнализации и сверхурочной сигнализации.
10. Звуковой сигнал и будильник для фотосъемки.

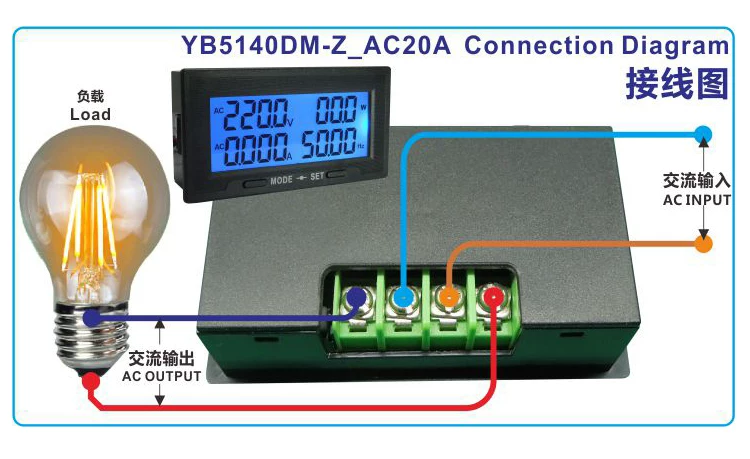

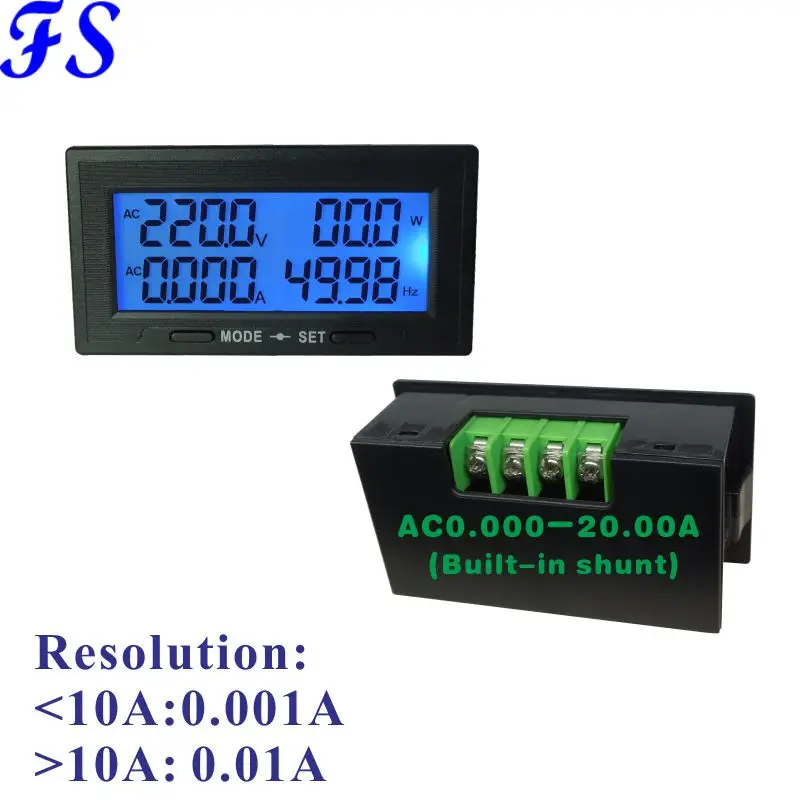

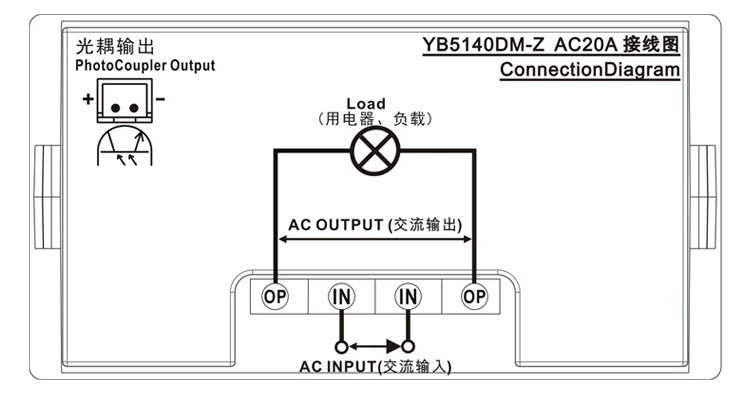

1. AC20A-четыре зеленых теминала: два из середины являются входными теминалами, левый и правый-выходными теминалами. Не связывайтесь неправильно. Или он будет сожжен.

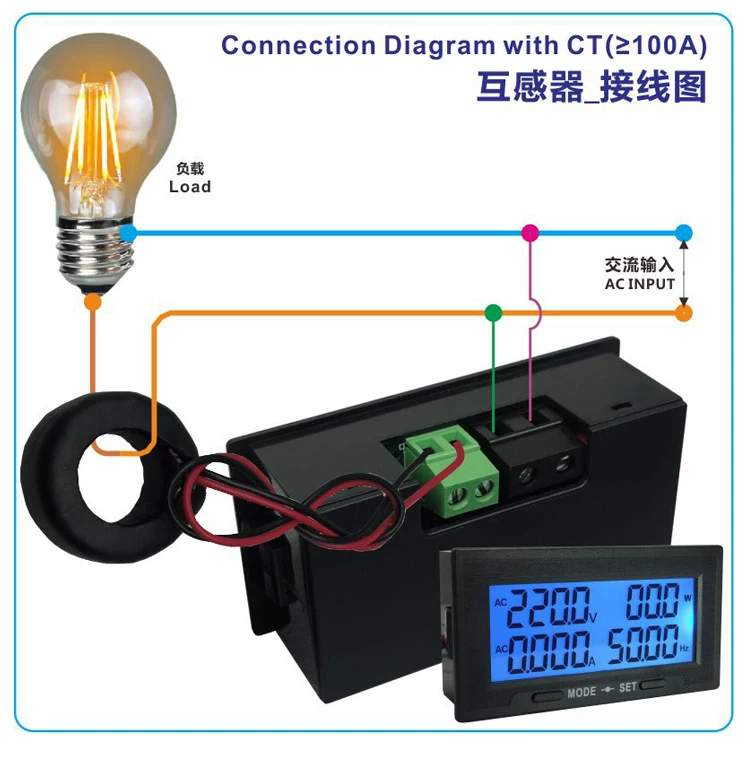

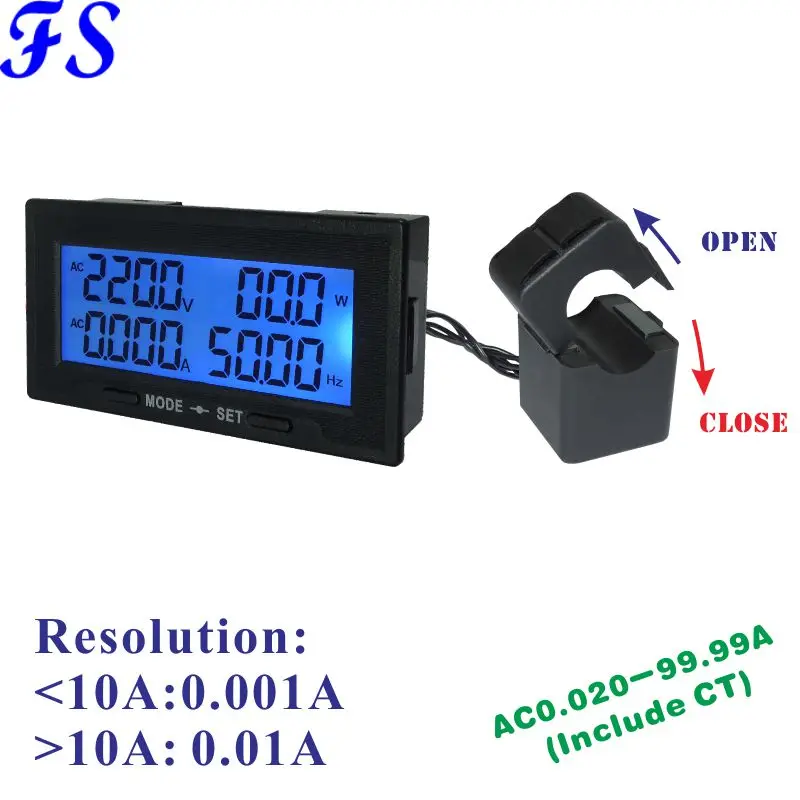

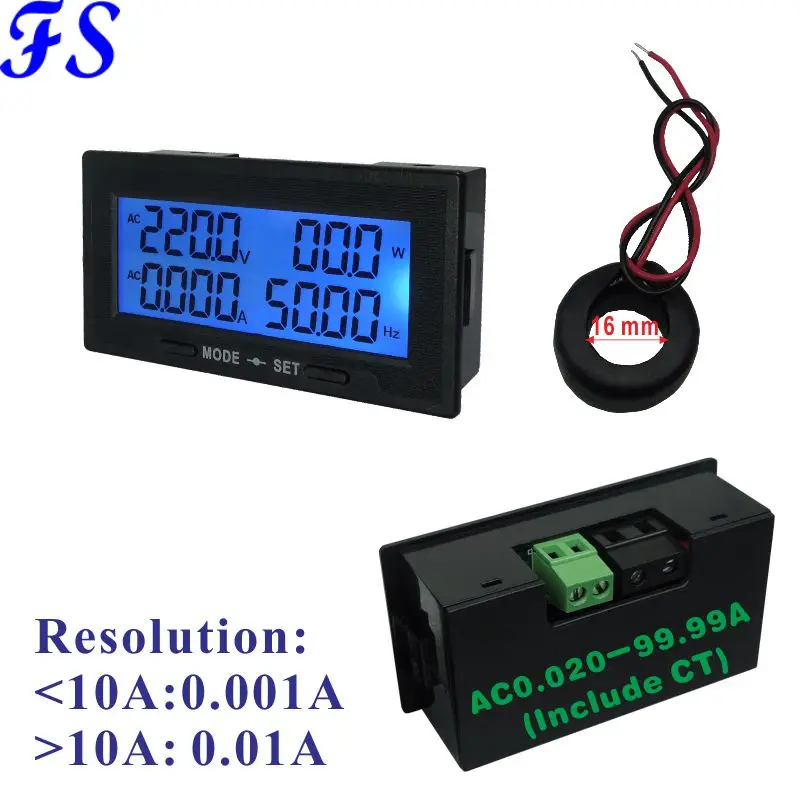

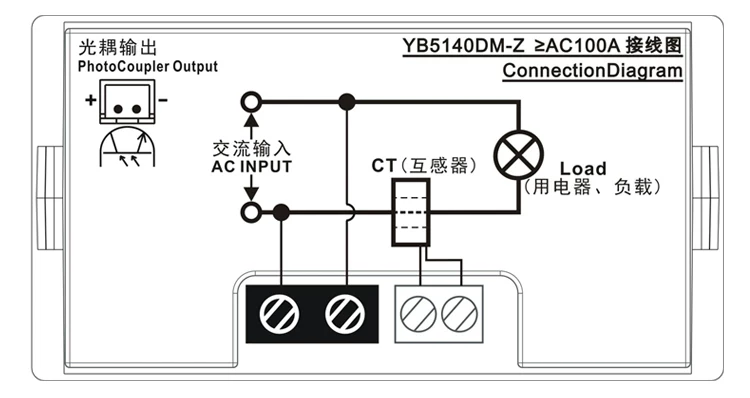

2. geAC100A -- два вида теминалов: черные теминалы являются входными теминалами переменного напряжения, зеленые теминалы для трансформатора тока.Не связывайтесь неправильно. Или он будет сожжен.
Описание продукта:
1.Настройка режима отображения:
Напряжение/ток/мощность ЖК-дисплея фиксируется, частота/мощность/коэффициент мощности могут отображаться в цикле, или различные режимы отображения могут быть переключены через клавишу MODE.
В обычном режиме отображения каждый раз, когда вы нажимаете клавишу mode, переключаете различные виды режимов (всего 7 видов):
Только частота отображения (Гц) mdashmdashOnly отображение коэффициента мощности (PF)mdashmdashOnly отображение энергии (kWh)mdashmdashCycle display (PF) или (Hz)mdashmdashCycle display (PF) или (kWh)mdashmdashCycle display (Hz) или (kWh)mdashmdashCycle display (Hz), (PF) или (kWh)
2.C-OT сверхурочной сигнализации:
Значение по умолчанию-- 00:00, закройте функцию будильника сверхурочной работы;Доступное Значение набора -- 00,00 ~ 995959 (99 часов 59 минут 59 секунд)
Проверьте оставшееся время: Нажмите режим, установите клавишу одновременно, Отобразите оставшееся время 6S, а затем Вернитесь в обычный режим.
Перезагрузка: после истечения времени ожидания, когда вам нужно повторно выводить, нажмите и удерживайте Режим, установите клавишу одновременно, «Bi» перезагрузит таймер.
Пауза или старт: в нормальном режиме, нажмите кнопку SET (проверьте, перезагрузите, пауза, старт: Это недопустимо, когда время настроено на 00,00)
Oslash удерживайте нажатой клавишу SET, ldquoBirdquo для паузы, отображение 6 секунд оставшегося времени, а затем вернуться в обычный режим;
Oslash и долго нажимайте кнопку снова, ldquoBi Birdquo для запуска, затем Отобразите оставшееся время 6S, а затем Вернитесь в обычный режим. Ldquohrdquo медленно мигает.
Oslash нажмите любую клавишу выше, чтобы вернуться в обычный режим.
Oslash, когда сверхурочная сигнализация, немедленно выключается:
Uuml Buzzer ldquoBirdquo, уровень вывода, отображение C_OT и мигание.
Uuml нажмите любую клавишу в это время, чтобы отменить функцию сигнализации.
Примечание: сверхурочная сигнализация и высокий и низкий сигнал тревоги выше могут быть выбраны только один за другим, не может быть установлен одновременно. Err будет отображаться при установке.
