2-канальный 4-проводной регулятор напряжения светодиодный цифровой ШИМ-контроллер скорости двигателя контроллер температуры вентилятора ПК Термостат вентилятора постоянного тока 12 В 24 В

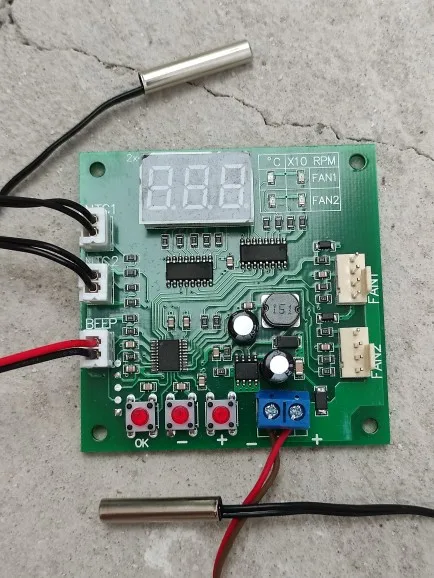

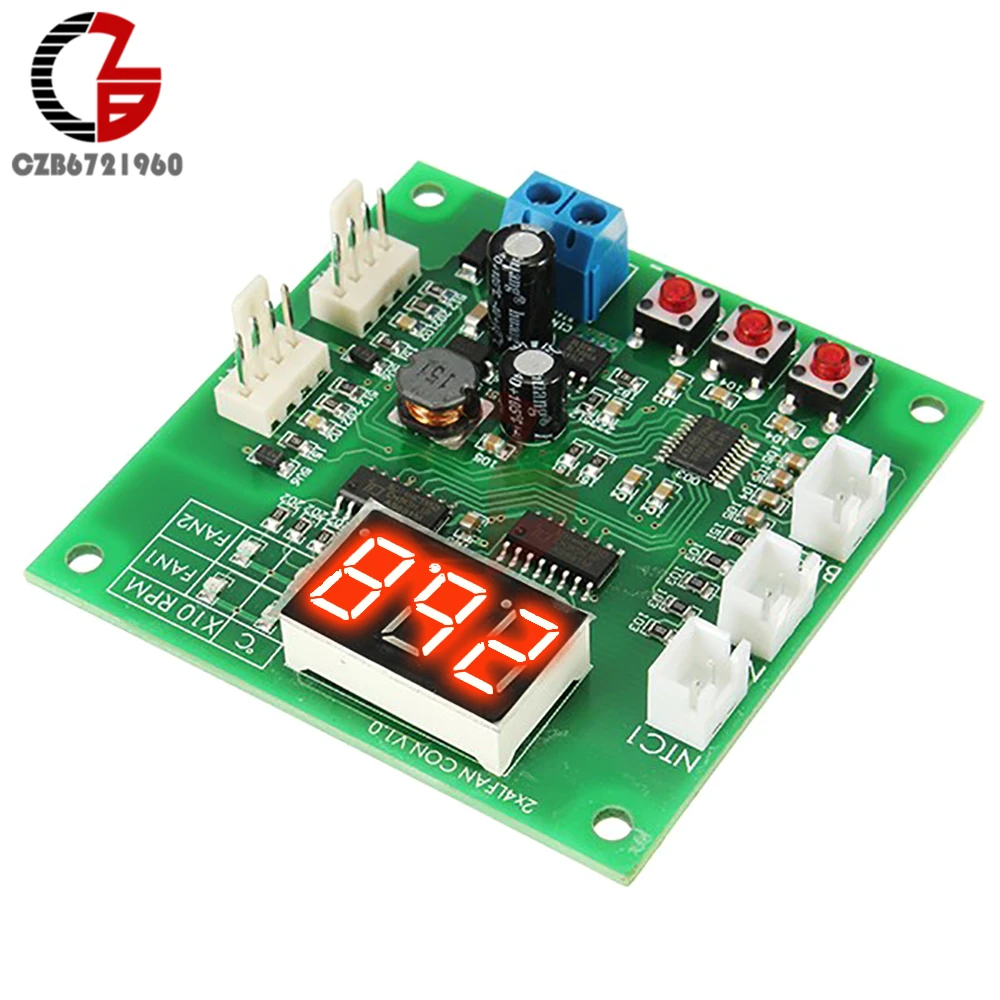

Характеристики контроллера:1. DC8-60V широкий диапазон рабочего напряжения (Здесь относится к панели управления может работать в этом диапазоне напряжения,Фактическая работа контроллера питания и вентилятора вместе, это должно быть в соответствии с требованиями к мощности вентилятора, в противном случае это повредит вентилятор).2. Двойной независимый контроль температуры, в свою очередь показывают температуру двух каналов (-9,9 ° до 70,1 °, могут возникать расхождения на <1 °)3. Низкая скорость вентилятора и зона контроля температуры устанавливаются клавишами, гибким контролем, установите большой диапазон, установите программу после сохранения.4. Можно установить функцию выключения сигнала тревоги (внешний звуковой сигнал переменного тока, выключение по умолчанию).Параметры производительности:Рабочее напряжение: DC8-60V (должно быть равно напряжению вентилятора, если вы используете вентилятор 12 В, питание 24 В будет сжигать вентилятор)Рабочий ток: Управление Панель рабочий ток 35mA (12V) 22mA (24V)Возможность управления: нет ограничения по току вентилятора, но бортовой вентилятор, интерфейс, контактный ток не должен быть больше, чем ток 3A,Используйте больший вентилятор тока, Пожалуйста, подключите шнур питания вентилятора непосредственно к основному источнику питания!Диапазон выходного сигнала управления: 10% -100 (это только выходной диапазон сигнала, фактическая ситуация зависит от производительности вентилятора)Характеристики температурного зонда: NTC 10K B = 39503,25 после доставки обновленной версии:Температура измерения:-9,9 ° до 99,9 градусов по Цельсию допустима погрешность примерно в 2 ° (1% зонд 70 градусов по Цельсию) 3 ° (70 градусов по Цельсию выше)Диапазон температур: температура ускорения 5-94 °, температура полной скорости 10-99 °Измерение скорости: 10-9990 об/мин, больше, чем эта скорость всегда отображается 999, разрешение 10 об/мин,Блок индикатора является * 10 об/мин (устройство для измерения скорости в соответствии с общим 2-полюсный сигнала конструкцию вентилятора,Подавляющего большинства вентиляторы 2-полюсный сигнала)Скорость остановки сигнала тревоги: менее 375 об/минРазмер цепи: 65 мм * 65 мм * 15 мм, расположение отверстия на расстоянии 56 мм * 56 мм диаметр 3,2 ммВес: материнская плата + пару 1 того, что наши производственные мощности включают в он-лайн цилиндрический зонд на общую сумму около 40g, отдельный материнская плата Вес около 23 гр.Инструкции по проводке:Синий винтовой терминал подключен к основному источнику питания(Напряжение источника питания эквивалентно используемому напряжению вентилятора и находится в диапазоне 8-60 в).Обратите внимание, что положительная и отрицательная полярность не должна быть подключена. "Канал 1" и "канал 2" вентилятор,Линейный заказ-это отрицательный источник питания,Положительная мощность, отзывы о скорости, управление ШИМ (см. Схему проводки ниже);"Тепловой 1" и "тепловой 2" подключение NTC термистор (параметр 10K B = 3950) ,Соответственно, с двухканальным датчиком температуры;"Звуковой сигнал" Джек подключен AC buzzer, когда стоп-сигнал,Вентилятор останавливает зуммер будет длинным.Примечание по проводке:Допустимый ток для одного интерфейса вентилятора-3A. Если вам нужно управлять вентилятором с более высоким током,Подключите шнур питания вентилятора непосредственно к сети(Возможность управления контроллером не зависит от тока вентилятора и только возможности тока проводника питания).Показать Описание:Панель управления через цифровой дисплей числового значения,Правая сторона из четырех светодиодный цифровой светодиодный указывает на текущее значение определение линии,Один или два светодиодных канала температуры и скорости (x10rpm),Вторая линия двух светодиодов от имени канала два температуры и скорости (x10rpm).В нормальном рабочем состоянии, четыре значения будут отображаться в соответствии с заказом,Вы можете в любое время, нажав кнопку «+»-«-», чтобы быстро Переключить значение ручного переключателя, удерживайте это значение в течение длительного времениИ затем в состояние колеса вы можете защитить Дисплей канала 2 по мере необходимости.Описание настройки:1. Основная настройка скорости: основная настройка скорости используется для регулировки скорости вентилятора до начала контроля температуры, то есть,Скорость вентилятора ниже температуры ускорения. Установите метод, в любом бегущем состоянии нажмите кнопку «ок»,Затем канал горизонтальный два светодиода одновременно светильник, цифровой дисплей значения набора тока (10-100),С помощью кнопки «+», чтобы установить размер, длинное нажатие кнопки может быть быстро и непрерывно изменено, установите хорошее нажатие кнопки «OK»,Введите канал 2 основных настроек скорости, используйте тот же набор методов, а затем нажмите кнопку «OK», чтобы сохранить и выйти из2. Зона контроля температуры и стоп-сигнал настройки: нормальная работа, длительное нажатие кнопки «ок» до отображения L ** (** для значения) после кнопки отпускания,Канал a горизонтальный два светодиода в то же время, от имени (диапазон 5-94, единица градуса Цельсия); Нажмите кнопку «OK» после настройки,Введите полную температуру канала и установите скорость на канал. (Набор в диапазоне 10-99,В градусах Цельсия); Нажмите кнопку «OK», чтобы войти в канал после остановки настройки сигнализации, «+»-«Bo» означает выключить этот канал, чтобы остановить будильник, «bon» от имени каналаЧтобы остановить будильник; Установите после нажатия кнопки «OK», введите два числовых параметра канала, закажите и настройте путь и канал один одинаковый ....Когда вышеуказанные настройки будут завершены, нажмите кнопку «OK», чтобы выйти и сохранить параметры.3. Настройка экрана канала 2: нажмите кнопку «OK», удерживая панель управления, и нажмите кнопку «2on» (два открытых канала) или «2oF» (экранированный канал с двумя дисплеями), отпустите кнопку «OK», через «+»-« Чтобы установить переключатель, установите, а затем нажмите кнопку «ок», чтобы войти в нормальное рабочее состояние.4. Нажмите кнопки «+» и «-» для питания контроллера и нажмите кнопки «+» и «-», пока контроллер не включен.Нажмите кнопку «+» или «-» для переключения режима: «F-1»-это обычный режим, «F-2» отображается как режим анти-синхронизации,Нажмите кнопку «OK», чтобы выйти (автоматически сохранить при выходе).Примечание:1. Если установлен диапазон скорости и температуры, если операция выполнена в течение 15 секунд, данные не будут сохранены.2. Когда температурная зона установлена, температура на полной скорости того же каналаДолжно быть не менее 5 градусов Цельсия выше, чем температура ускорения.Когда значение температуры установлено, чтобы это условие было удовлетворено,Контроллер автоматически настроит другое значение температуры, чтобы убедиться, что разница не низкая при 5 градусах Цельсия,Это автоматически настраивается в одну сторону, для обратного вызова необходимо вручную отрегулировать другое значение температуры.3. Два канала экранирования дисплея только влияют на рабочее состояние дисплея данных,Два канала управления и настройки параметров не влияют, нормальная работаПримечание:Это четырехпроводный ШИМ контроллер вентилятора, которые могут контролировать только вентиляторы, которые соответствуют Intel 4-проводной веер спецификации(Большинство четырехпроводных вентиляторов 12-48 В поддерживается),Не может управлять 2-3 линейным вентилятором, не может выключить вентилятор.Предостережение! Ответ: хотя контроллер может работать от 8 до 60 в, но фактическое напряжение источника питания должно соответствовать рабочему напряжению вентилятора,Например, вентилятор 12 В должен использовать источник питания 12 В, неправильный выбор мощности может сжечь вентилятор и повредить панель управления!Часто задаваемые вопросы:1. Питание не отображаетсяНапряжение не подходит, питание перевернуто ---- контроллер может работать под входом постоянного тока 8-60 в,Пожалуйста, Определите правильное напряжение и полярность источника питания (обратите внимание на напряжение источника питания и напряжение вентилятора).2. Температура дисплей всегда показывает-9,9 °, фактическая Температура не настолько низкие,Или показать температуру и фактическую разницу очень большой.Соответствующий зонд канала не подключен, зонд поврежден или поврежден, параметры зонда неверны-проверьте зонд.3. Вентилятор не поворачиваетсяОшибка в заказе линии вентилятора ---- обратите внимание на шнур питания линии вентилятора.Есть часть вентилятора, когда значение PWM ниже, чем 20 остановится ---- Увеличьте значение ручной скорости.4. Вентилятор работает на полной скорости, не может контролировать, не показывает скоростьОшибка последовательности веерной линии (обратная линия и линия управления) ---- линия управления вентилятором и линия скорости обмена(В дополнение к линии электропередачи за пределами двух линий).Вентилятор нетрадиционный PWM вентилятор, поддельный или вентилятор сбой ---- Замена вентилятора5. Вентилятор может нормально управляться, но скорость не отображаетсяЛиния скорости вентилятора (третья линия) не надежно подключена-проверьте проводкуВентилятор без сигнала скорости или выхода порта скорости вентилятора ---- Замените другой вентилятор или больше не игнорируйте отображение скорости6. Изменение скорости вентилятора в обратном направленииВентилятор-это вентилятор с защитой от синхронизации, вперед, чтобы увидеть инструкции по установке, ст. 4, Измените режим работы контроллера.
