DIY kit 5-28V STUDER900 регулятор питания плата может быть собрана в двойную плату мощности для аудио усилителя A3-006
1 447,16₽
В наличии!
KaisayaHIFI audio Store - Надежность 96.25%
Более 11699 подписчиков, дата открытия магазина 18.10.2013
- Положительные оценки: 97% (1285)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 20.05.2022

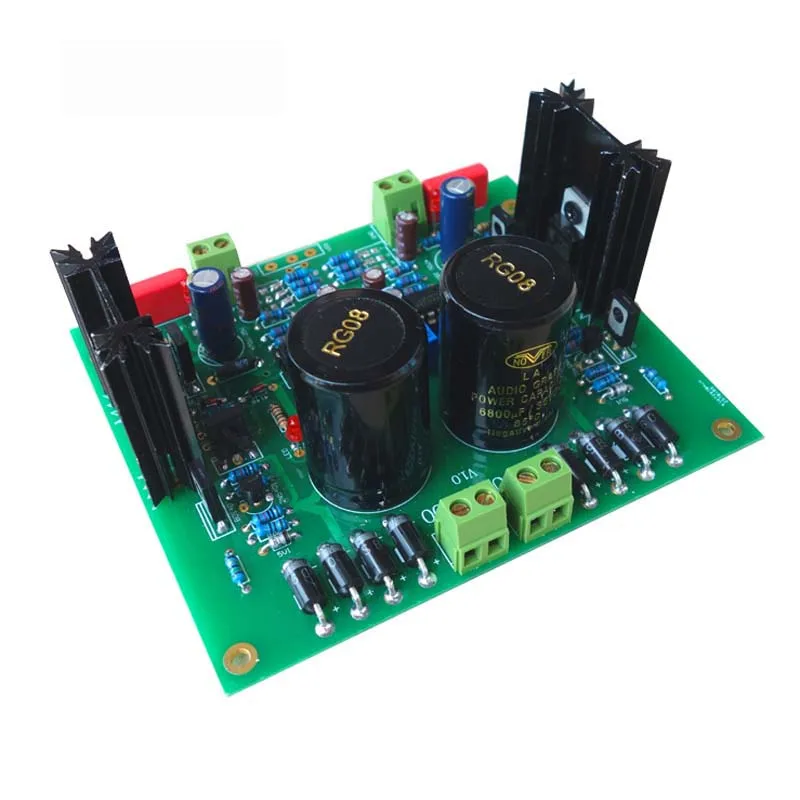

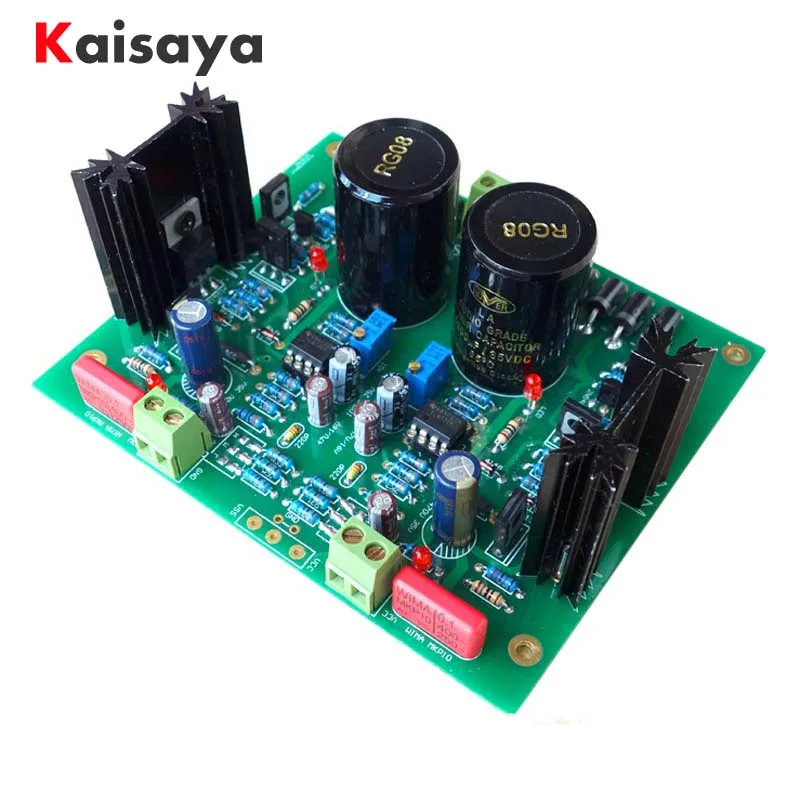

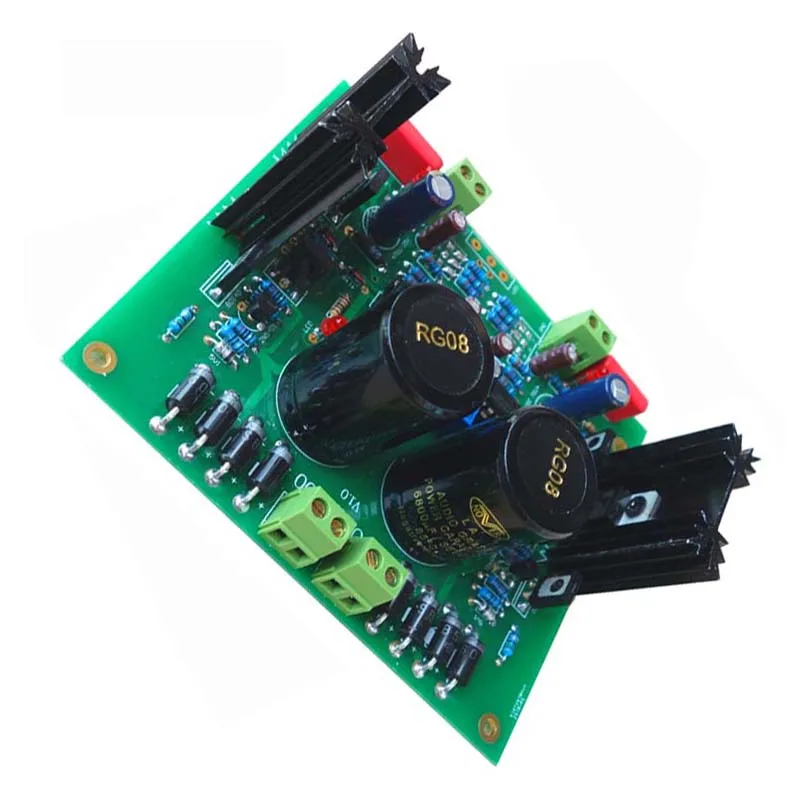

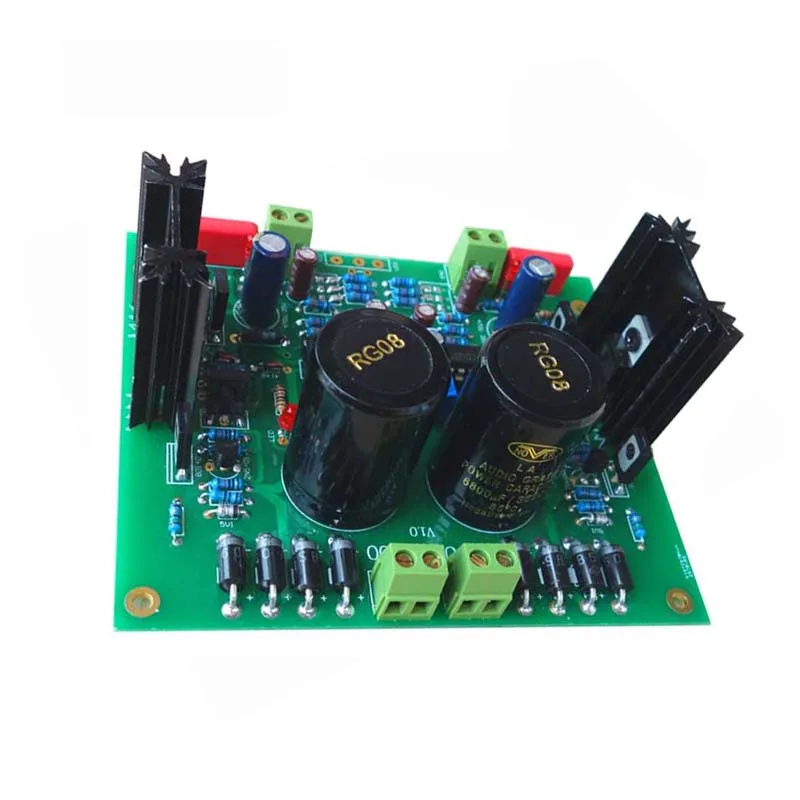

Плата питания регулятора 5-28V STUDER900
1: линия к линии питания Swiss STUDER моделирована, точность вывода очень высокая, низкая пульсация

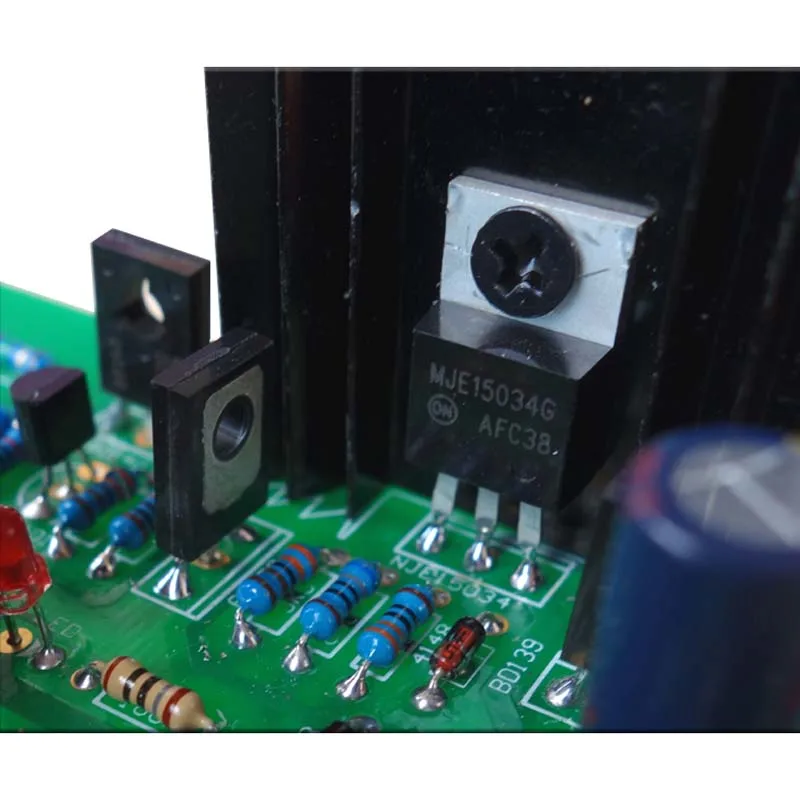

2: финишная трубка для выпрямителя 5A, NOVER золотой конденсатор, выходная трубка для на трубке Wang MJE15034, контрольный регулятор напряжения платы с использованием двойного op amp TL072
3: Диапазон входного напряжения: Двойная индикация 9V постоянного тока до двойной 24 вольт постоянного тока (4-провод трансформатора) Выходная мощность: положительный и отрицательный DC 5 В до DC 28 в или двойной DC 5 В до двойного положительного давления 28 в, с защитой от короткого замыкания. Выходной ток до 2А
Размер печатной платы: 102X118 мм X 37 мм
Пакет включает в себя:
1 *STUDER900 регулятор питания платы (DIY Kit)
Регулятор платы имеет 3 передачи, которые:
H (высокое) Выходное напряжение более 20 в, а самое высокое-28 В. Он подходит для цепи уровня напряжения дискретных компонентов.
M (средний) 12-18 в подходит для использования предусилителя
L (низкое напряжение) выход 5V-9V внешний вид, подходит для ЦАП блок питания

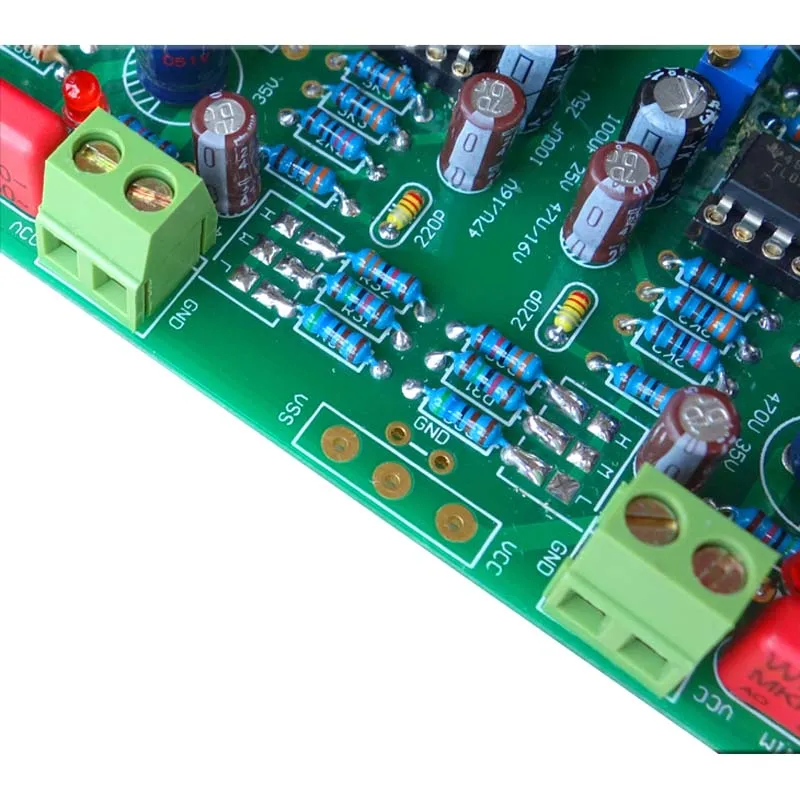

После установки шестерни, регулируемое сопротивление обрезки досок достигло точного значения.
Соответствующее сопротивление H составляет 33 к М. Соответствующее сопротивление составляет 12-18 К (чем выше сопротивление, тем выше Регулировка напряжения, но самое низкое напряжение также увеличится). Соответствующее сопротивление L-3K3-6K8.
Если вы хотите использовать 2 набора автономных одиночных и двойных выходов постоянного тока, таких как 1 набор 5 в 1 Набор 9 В, вы можете напрямую выводить из зеленого терминала.
Если вы хотите установить положительный и отрицательный источник питания на op amp, вы можете короткого замыкания fly-wire выше позолоченной колодки, а затем выдать положительное напряжение от VCC. Легко Заземлить VSS для вывода отрицательного напряжения.
