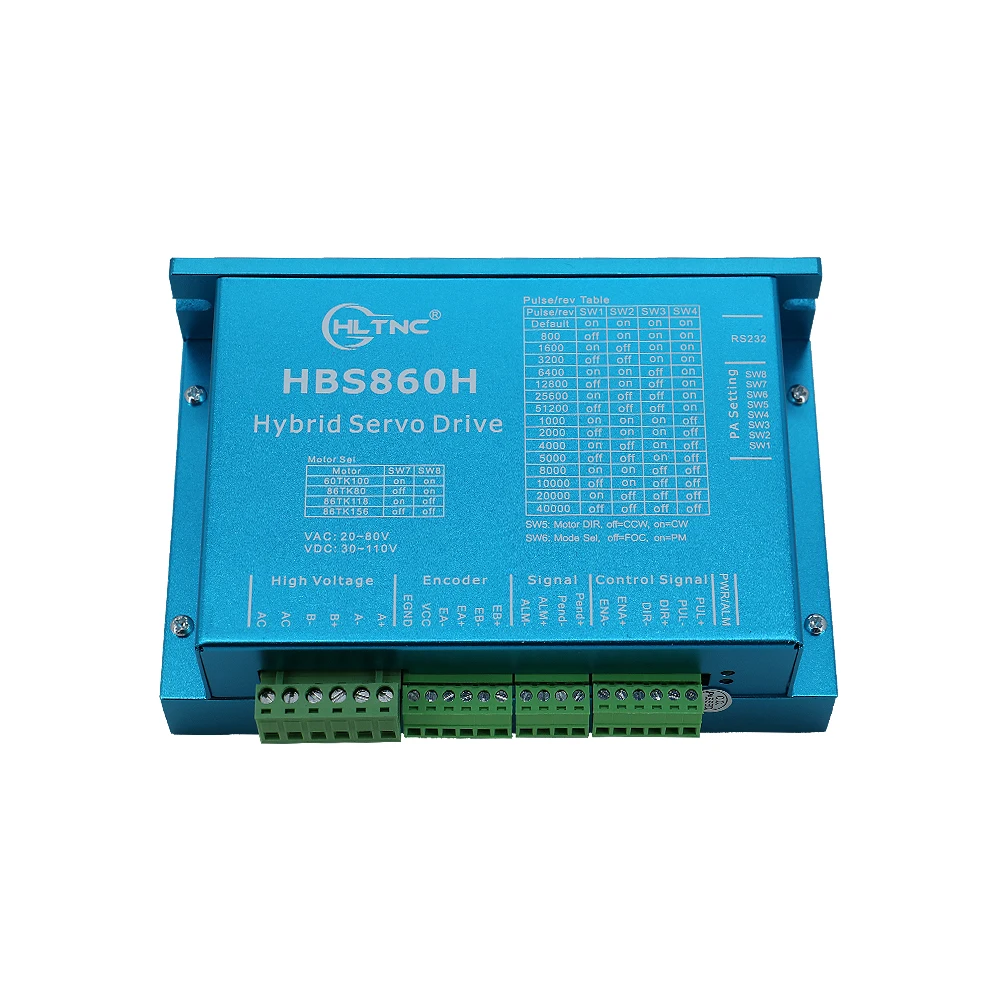

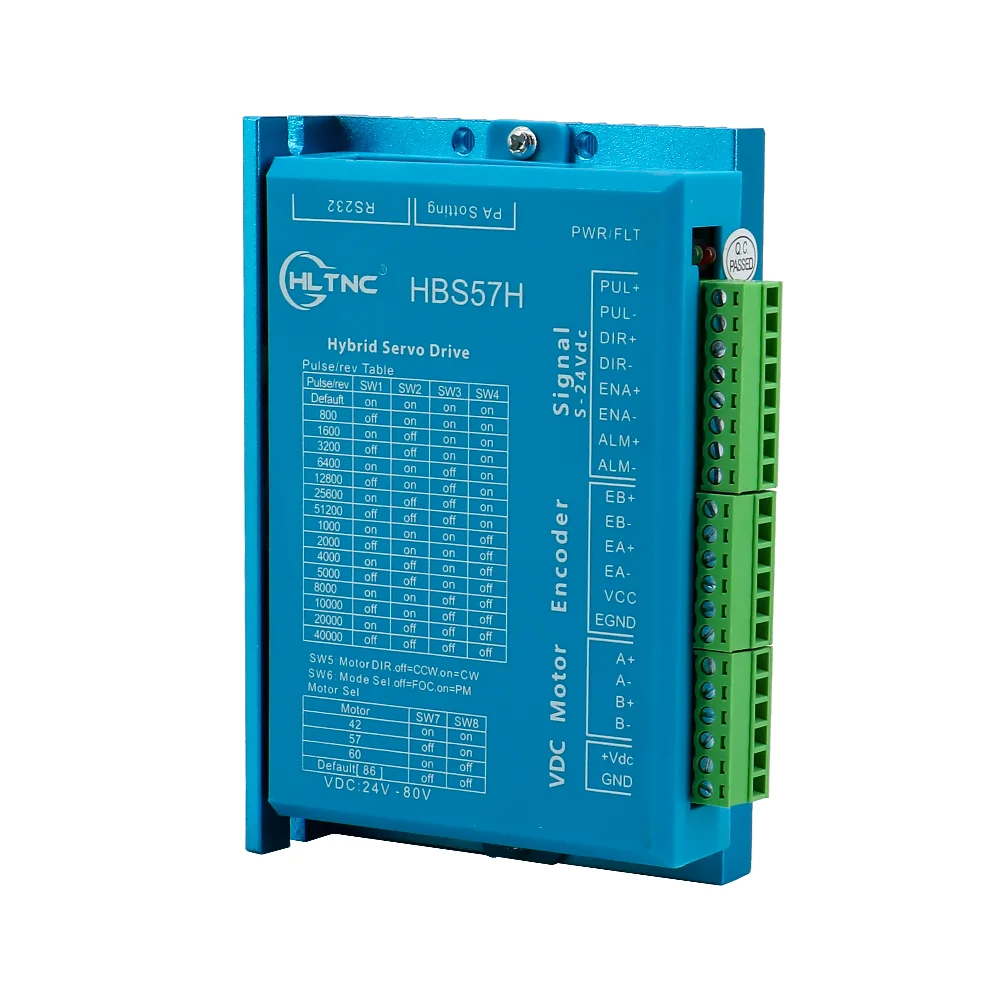

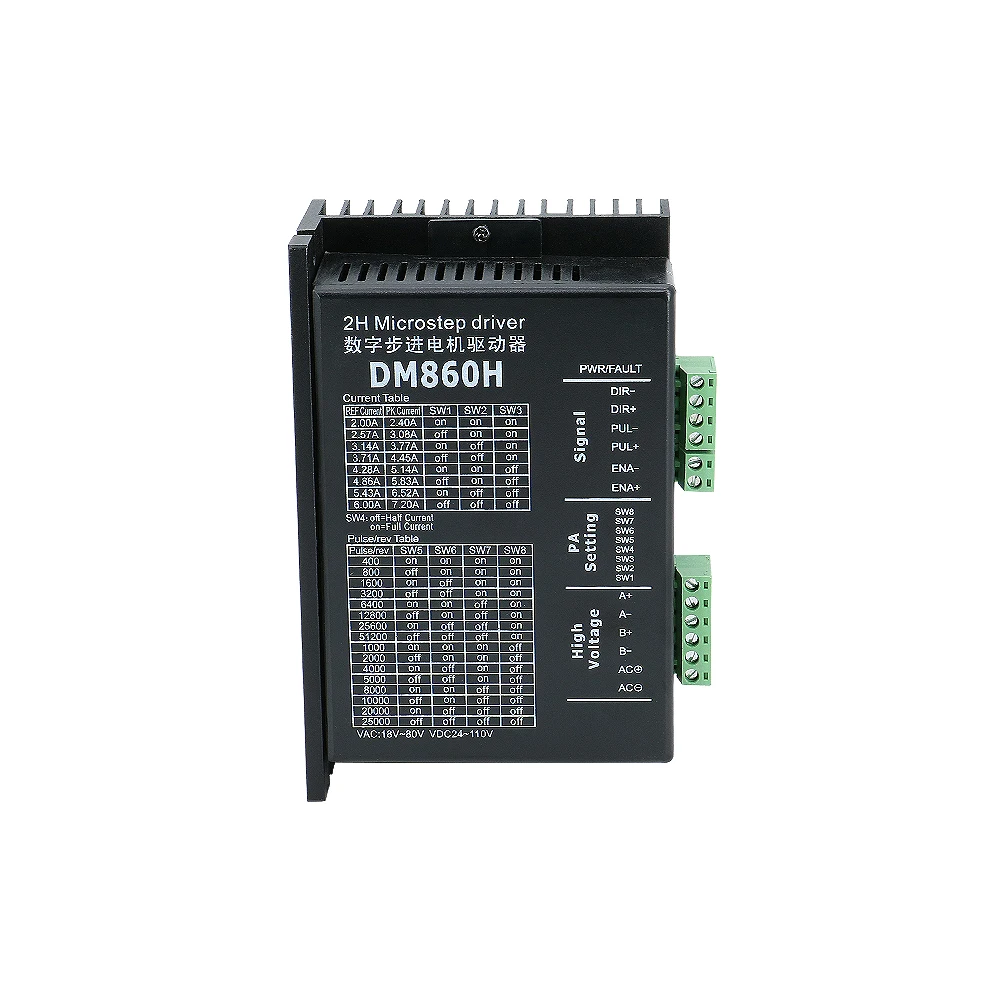

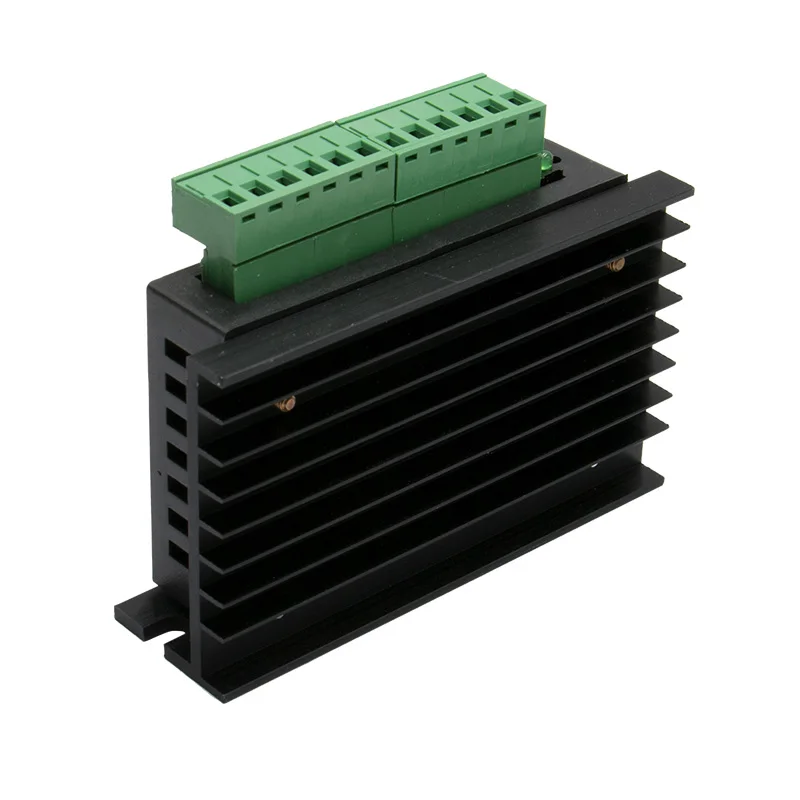

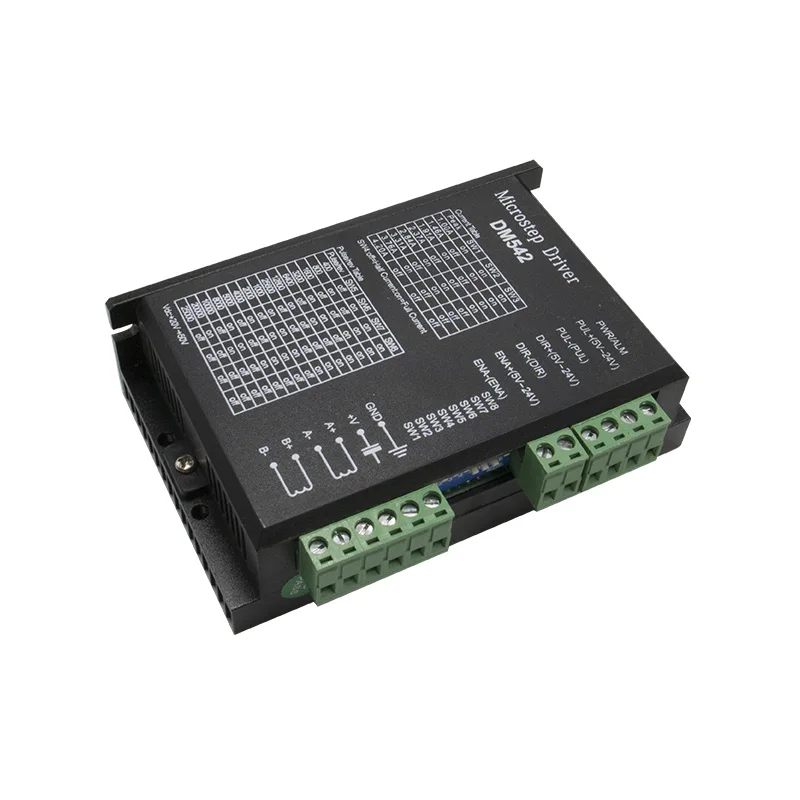

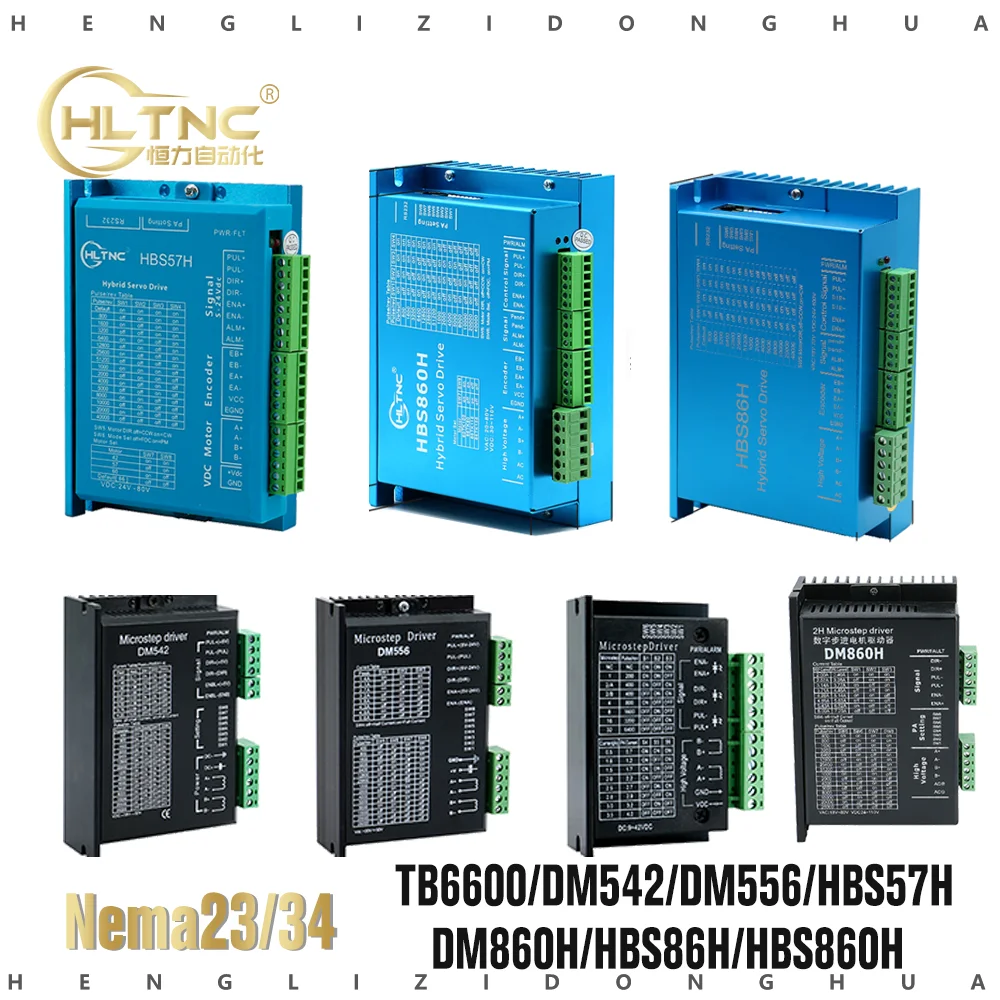

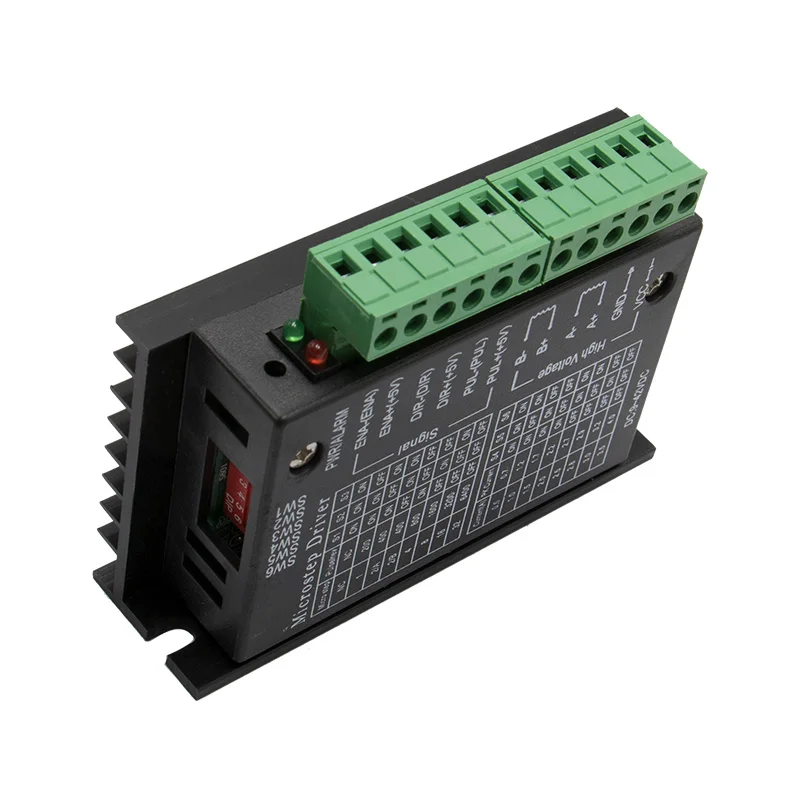

HBS86H HBS860H TB6600 DM542 DM556 CW8060 DM860H HBS57H Гибридный шаг серводвигатель контроллер для ЧПУ NEMA 172334 шаговый двигатель

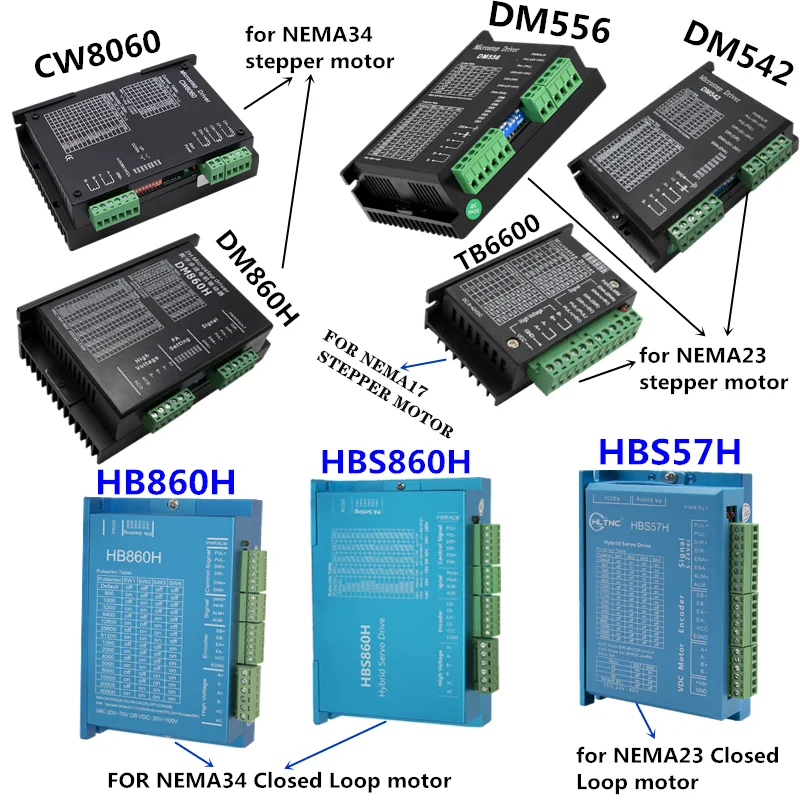

Посылка включает в себя:TB6600/DM542/DM556/CW8060/DM860H/HBS860H/HB860H/HBS57H(Пожалуйста, выберите, что вам нужно)

Примечание:

Мы также предоставляем драйверы других размеров

Если вы не можете получить в свою страну или стоимость доставки, пожалуйста, свяжитесь с нами, мы предоставим вам лучшую цену, спасибо.

Технические характеристики:

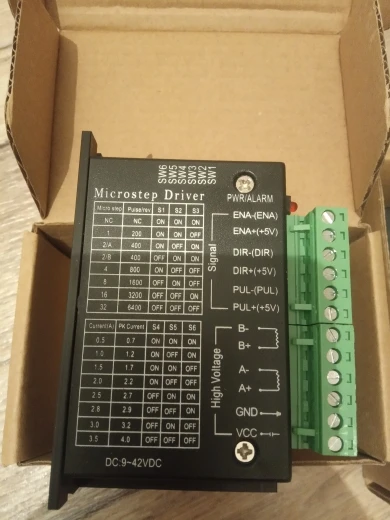

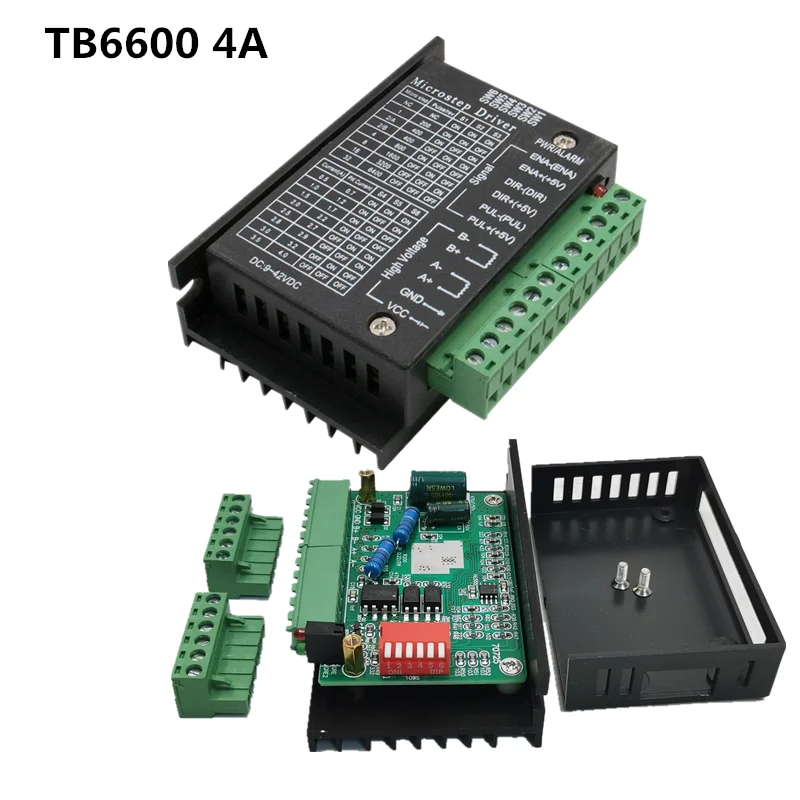

Этот накопитель является обновленной версией TB6600, поломка роста до 32 сегментов,

Для целей высокой сегментации. Применимый шаговый двигатель: 42,57,86 типе 2-фазный 4 фазы (4-проводной 6 провод линия 8)

Особенности:

1, 9V-42V DC источник питания;

2, Н-мост биполярная постоянная фаза потока;

3, максимальный выходной ток 4.0A восемь опционально;

4. Доступно до 32 сегментов шести видов подрежимов;

5, входной сигнал является высокоскоростной оптической изоляцией;

6, Стандартный общий анод одиночный импульсный интерфейс;

7, автономная функция удержания;

8, полузакрытое шасси может вместить более требовательную среду;

9, обеспечивает энергию полуавтоматической функции блокировки тока;

10, встроенная термозащита и защита от перегрузки по току.

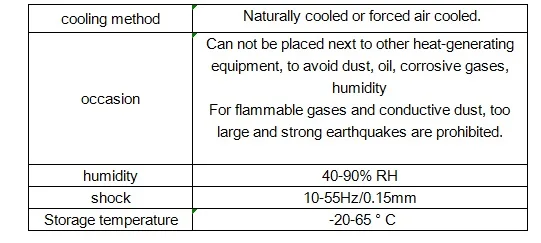

Электрические окружающей среды

Подразделение установка

Используйте 1, 2, 3 трехпозиционный переключатель для установки импульса, как показано в следующей таблице:

Подразделение

Импульсный круг/номер

S1

S2

S3

NC

NC

На

На

На

1

200

На

На

OFF

2/A

400

На

OFF

На

2/B

400

OFF

На

На

4

800

На

OFF

OFF

8

1600

OFF

На

OFF

16

3200

OFF

OFF

На

32

6400

OFF

OFF

OFF

Регулировка тока

С помощью трехпозиционного переключателя набора 4, 5, 6 для установки рабочего тока, как показано в следующей таблице:

Средний ток

Максимальный ток

S4

S5

S6

0,5

0,7

На

На

На

1,0

1,2

На

OFF

На

1,5

1,7

На

На

OFF

2,0

2,2

На

OFF

OFF

2,5

2,7

OFF

На

На

2,8

2,9

OFF

OFF

На

3,0

3,2

OFF

На

OFF

3,5

4,0

OFF

OFF

OFF

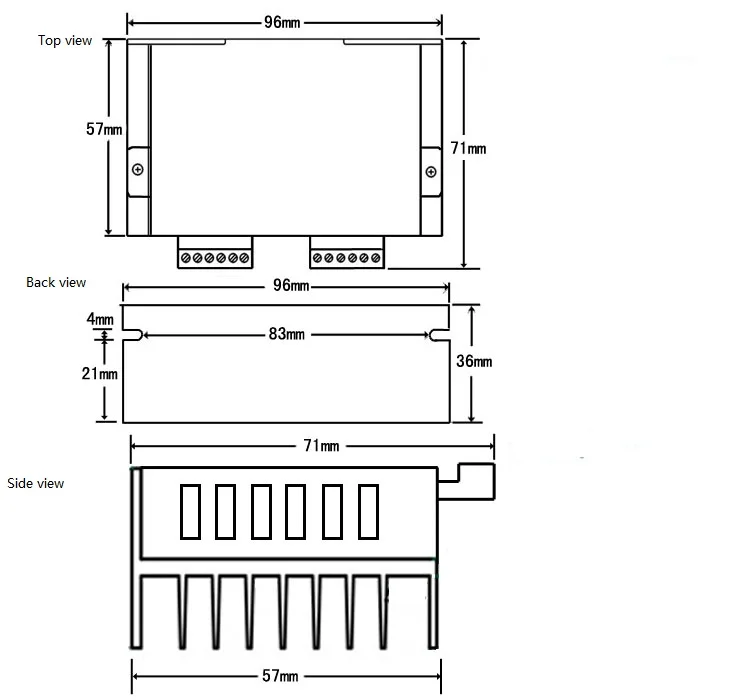

Размеры
