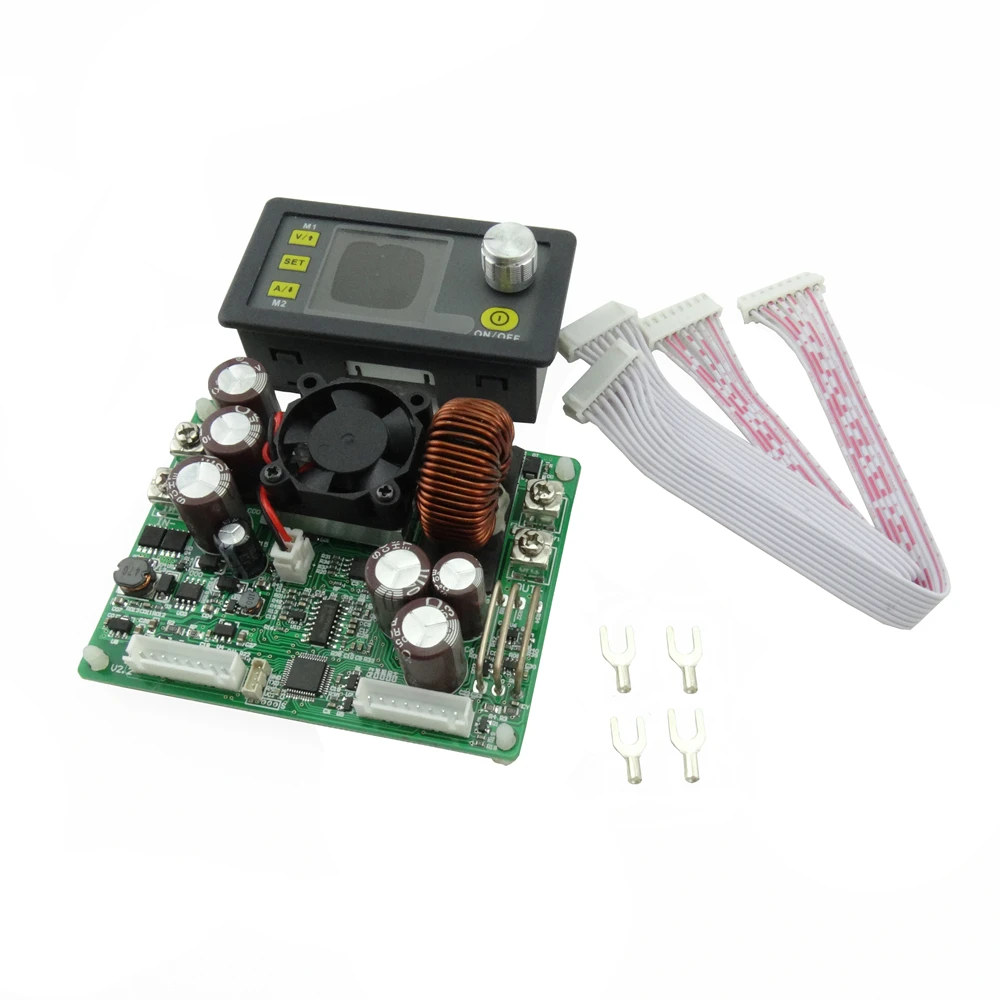

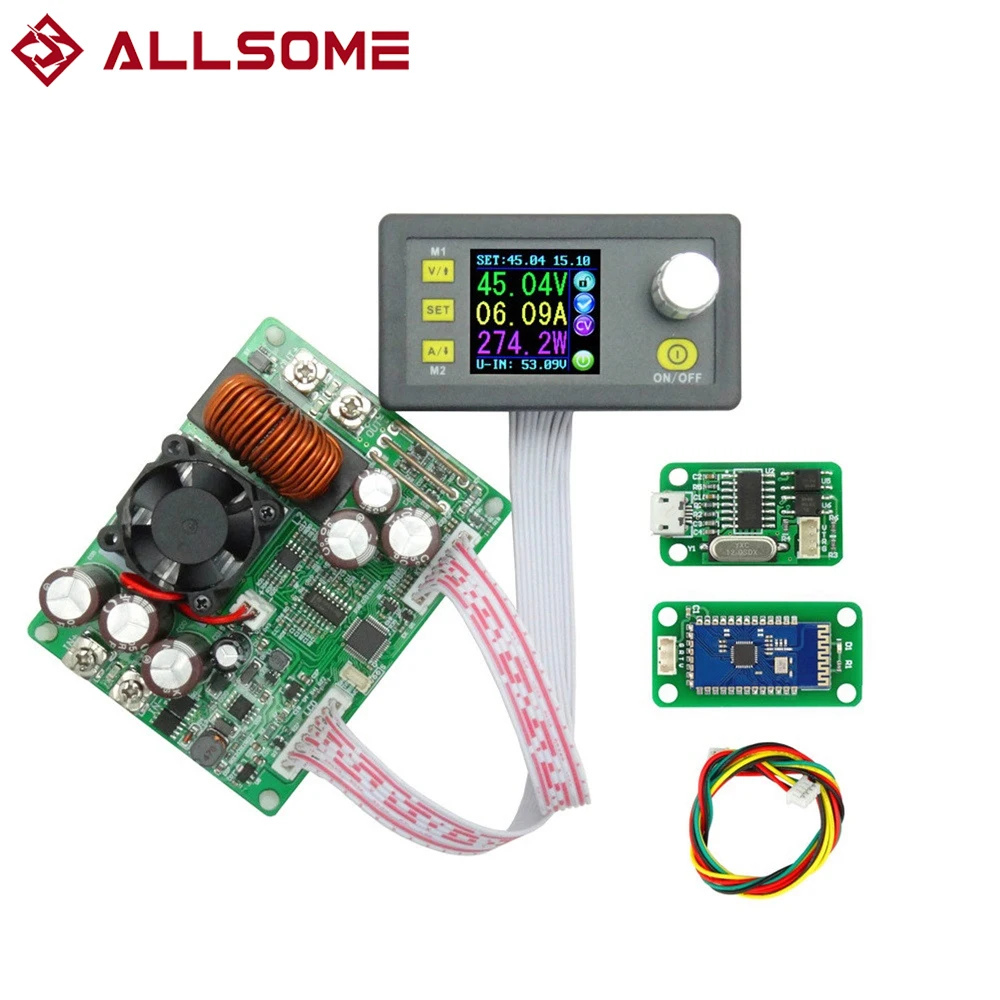

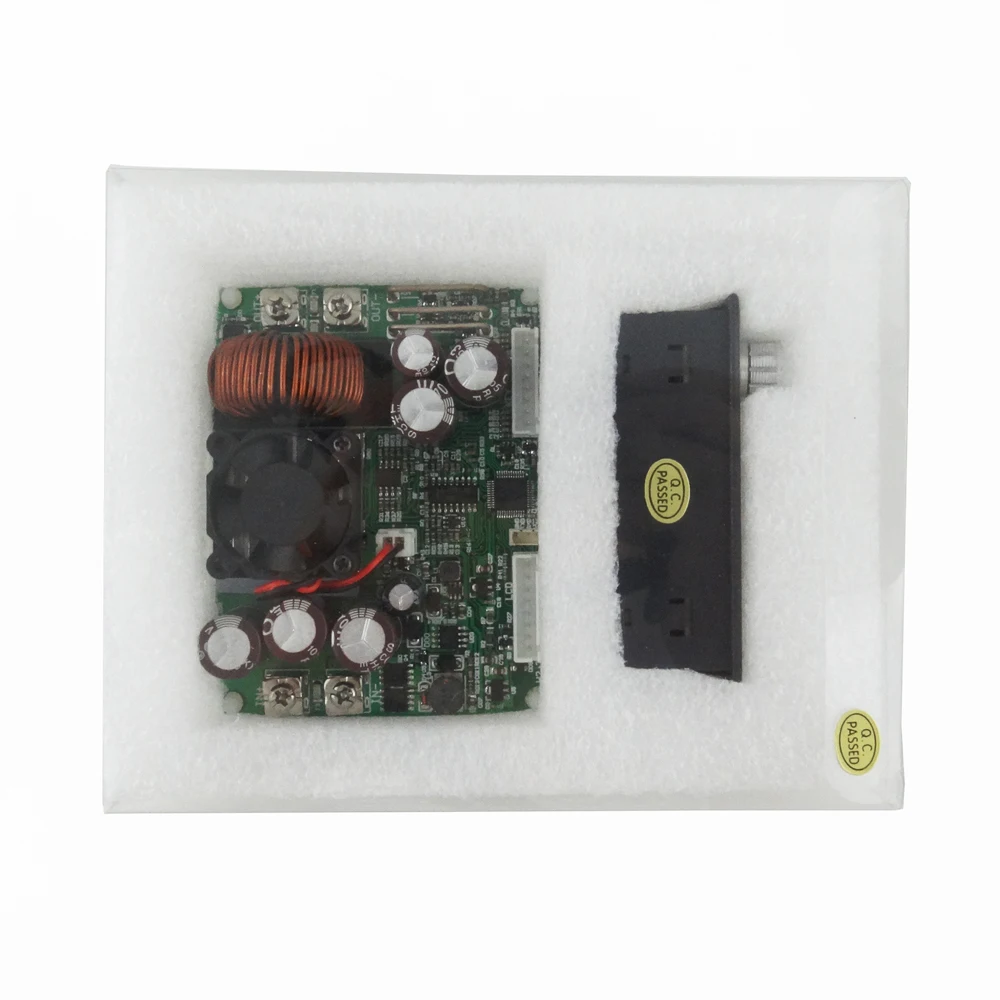

Понижающий цифровой источник питания ALLSOME DPS5020, вольтметр с постоянным преобразователь напряжения и тока, 50 в, 20 А

163639556567

Постоянное напряжение постоянного тока

Программируемый Блок питания

Модель продукта: DPS5020

Обратите внимание перед отправкой:

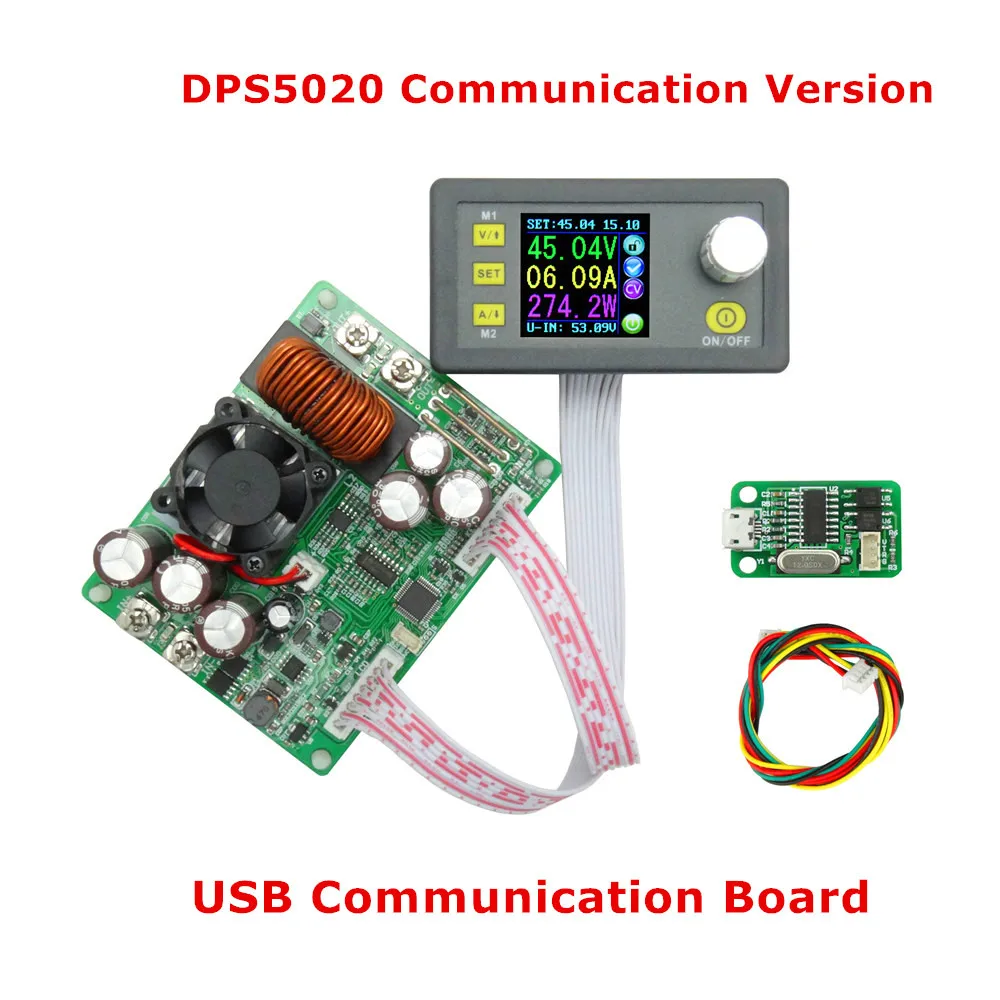

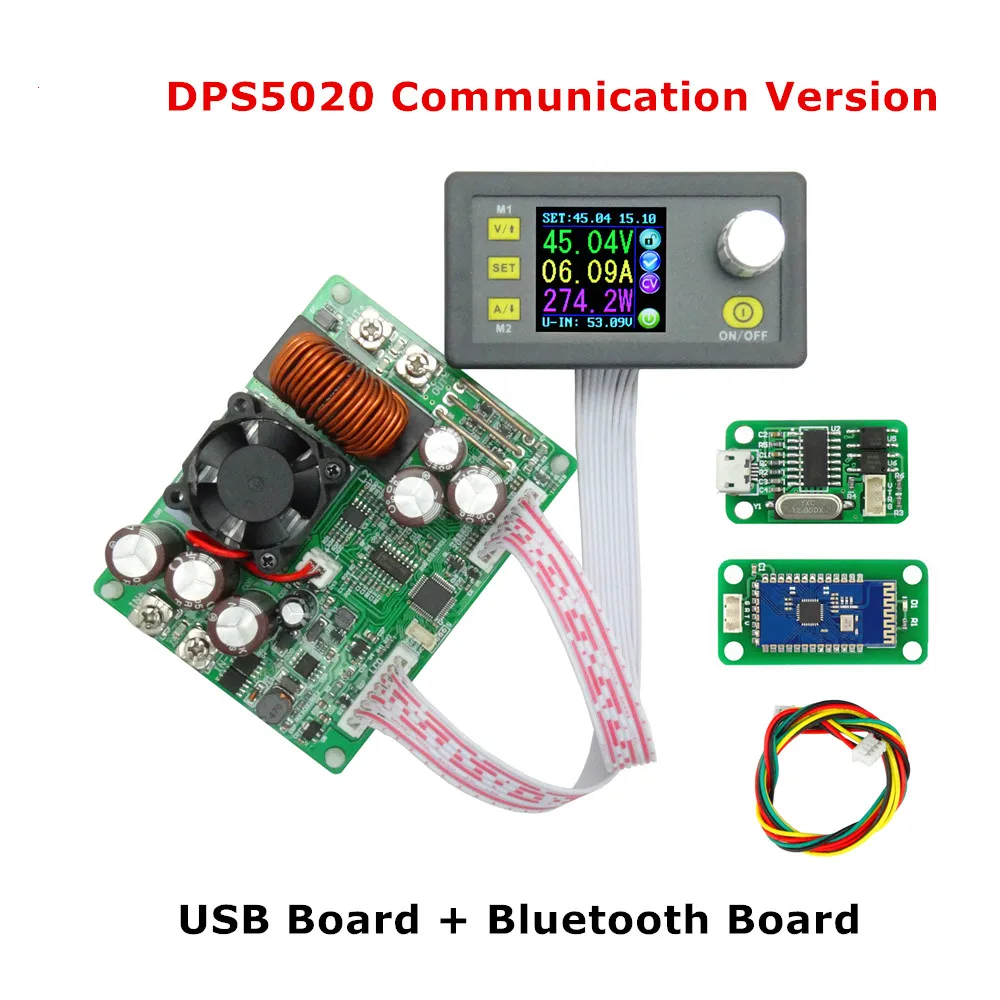

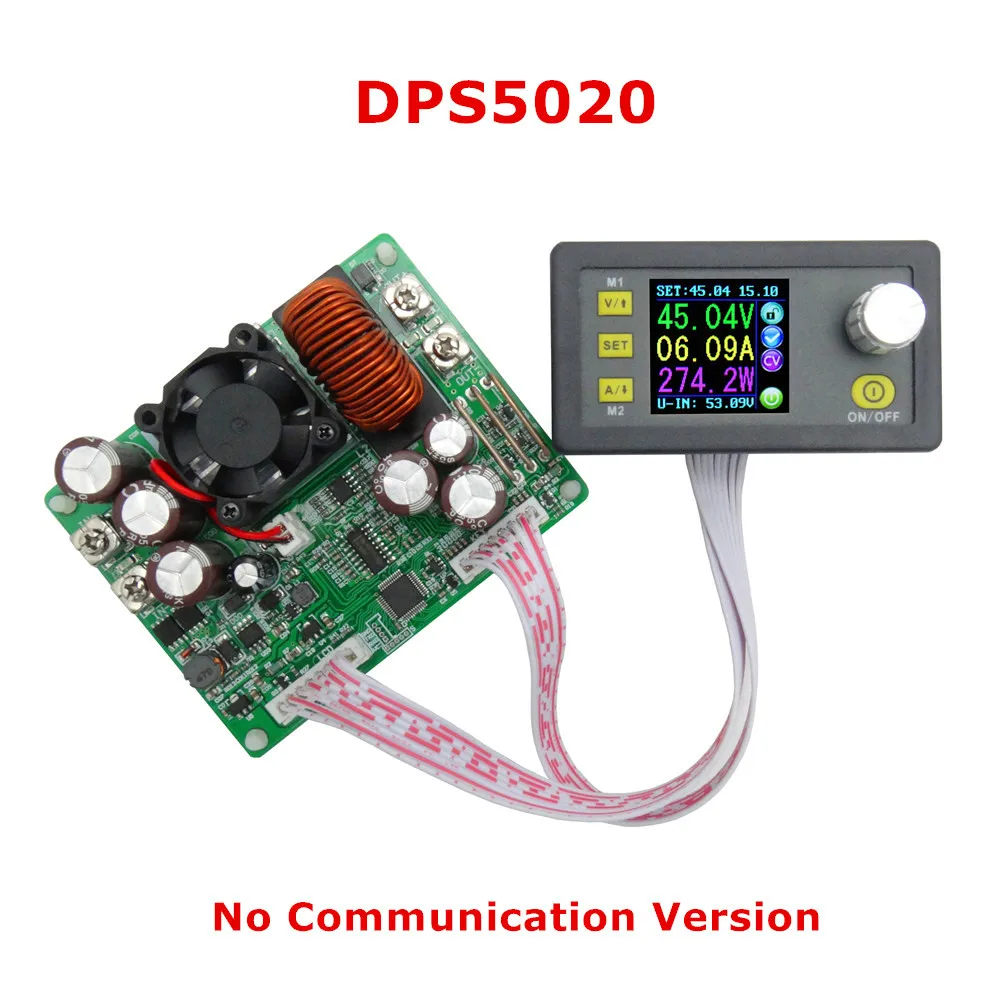

1, есть 3 варианта,Версия связи отсутствует,Коммуникация + Версия USB,Связь + USB + BT (bluetooth).

2, дляВерсия связи отсутствует, Нет программы причастия и аппаратного обеспечения для поддержки, нет никакой функции связи, не может быть обновлена.

3,Это файл для установки верхнего компьютера и программного обеспечения, вы можете скачатьHttps://www.mediafire.com/folder/3iogirsx1s0vp/DPS_communication_upper_computer

4. DPS5020 тест производительности: https://www.youtube.com/watch?v=igY0s4drtlc&t=157s

5. Установка верхнего компьютера, подключение по USB и Bluetooth видео:Https://www.youtube.com/watch?v=7BL6KmY4x-A&google_comment_id=z13qi1kinrzeu1sj104cj3syeyfgu33piys0k&google_view_type#gpluscomments

Очень важно:1. Перед покупкой этого продукта, пожалуйста, загрузите верхнее компьютерное программное обеспечение и тест, если он подходит для вашего компьютера, вы можете купить

2.Верхний компьютер поддерживает толькоWin7 и выше

Общая информация

Модуль постоянного напряжения и постоянного тока с программируемым контролем питания позволяет собрать аналоговые интеграционные и цифровые функции управления. Его регулируемый диапазон выходного напряжения0-50,00 в,Шаг 0,01 в. Его регулируемый диапазон выходного тока0-20.00A,Шаг 0.01A. Этот модуль имеет функцию отключения питания и может хранить 10 групп предустановленных значений. И он также имеет функцию быстрого извлечения двух групп сохраненного значения. По сравнению с традиционным аналоговым источником питания, более удобно быстро извлекать требуемое напряжение или ток. ЖК-дисплей на модуле имеет функцию цифрового вольтметра и амперметра. Вы можете просмотреть предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходная мощность и т. д. на выходном состоянии напоминают область, вы можете видеть, что выход открывается или нет, состояние постоянного напряжения и постоянного тока, выход нормальный или нет, Ключ заблокирован или нет, и используются текущие группы данных. На интерфейсе настройки данных вы можете настроить значение перенапряжения, значение перегрузки по току, значение сверхмощности, набор данных и яркость ЖК-дисплея. Этот модуль имеет много преимуществ, малый размер, передовую функцию, хороший визуальный эффект, высокую работоспособность, высокую точность, используется независимо, вставляется в устройство и широко применяется.

Технические параметры

Диапазон входного напряжения: 6,00-60,00 в диапазон выходного напряжения: 0-50,00 в

Выходной ток: 0-20.00 а Диапазон выходной мощности: 0-1000 Вт

Вес изделия: около 222 г Размер модуля дисплея: 79*43*41 (мм) (Д * Ш * В)

Открытый размер: 71 мм * 39 мм размер модуля питания: 93*71*41 (мм) (Д * Ш * В)

Длина соединительной линии: 200 мм расстояние фиксированного отверстия: 86 мм, 64 мм

Выход разрешение напряжения: 0,01 V Выход текущее Разрешение: 0.01A

Точность выходного напряжения: ± (0.5% + 1 цифра) точность выходного тока: ± (0.5% + 2 цифры)

Примечание:

1,Когда вы получите продукт в первый раз, пожалуйста, не используйте руки, чтобы прикоснуться к компонентам, потому что статическое электричество человека может повредить некоторые чипы.

2. Вы должны убедиться в том, что входное напряжение составляет 1,1 раз выше, чем выходное напряжение. При больших текущих обстоятельствах обратите внимание на устранение тепла.

3. Когда ток более 10 А или температура более 45 °C, вентилятор начнет работать. Когда температура более 65 ° c, модуль перестанет работать

4,Если вы используете AC-DC конвертера или трансформаторной катушки, добавьте выпрямитель (мост выпрямителя) и фильтр (более 4700 мкФ фильтрующий конденсатор). Если входной источник питания нестабильный, добавьте LC, L более 47uh, C более 2200 мкФ.

Тестовое видео от отзывы клиентов YouTube:

Это самый полный анализ для DPS5015 :http://lygte-info.dk/review/Power%20DPS5015%20UK.html

Мой канал YouTube: https://www.youtube.com/channel/UCy73jJ5-ZqhPzT7wJ6KTIaw

DPS5015: Пульсация тест: https://www.youtube.com/watch?v=WpbkxL0p7u8&list=PLNcr2Rj_07PFN3rZPebHUgwKpb1nQWcIC&index=1

Демонтаж: https://www.youtube.com/watch?v=-QSWB4H6QM8

DPS3012 тест мощности + Чипы: https://www.youtube.com/watch?v=q1wy0gzXgGo

DPS 5005 съемка видео: https://www.youtube.com/watch?v=BklUuj5-j10

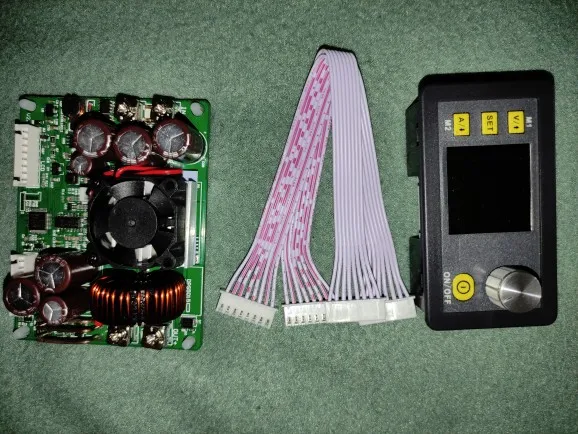

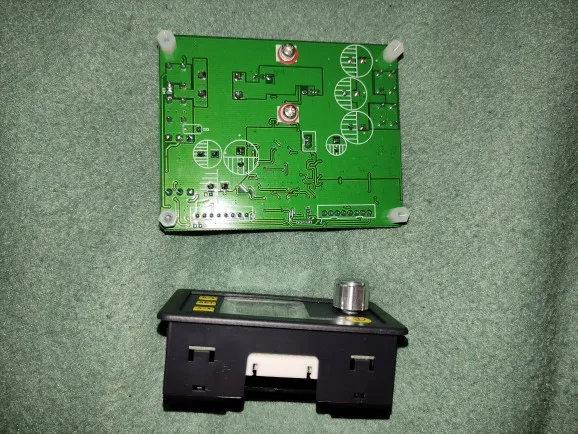

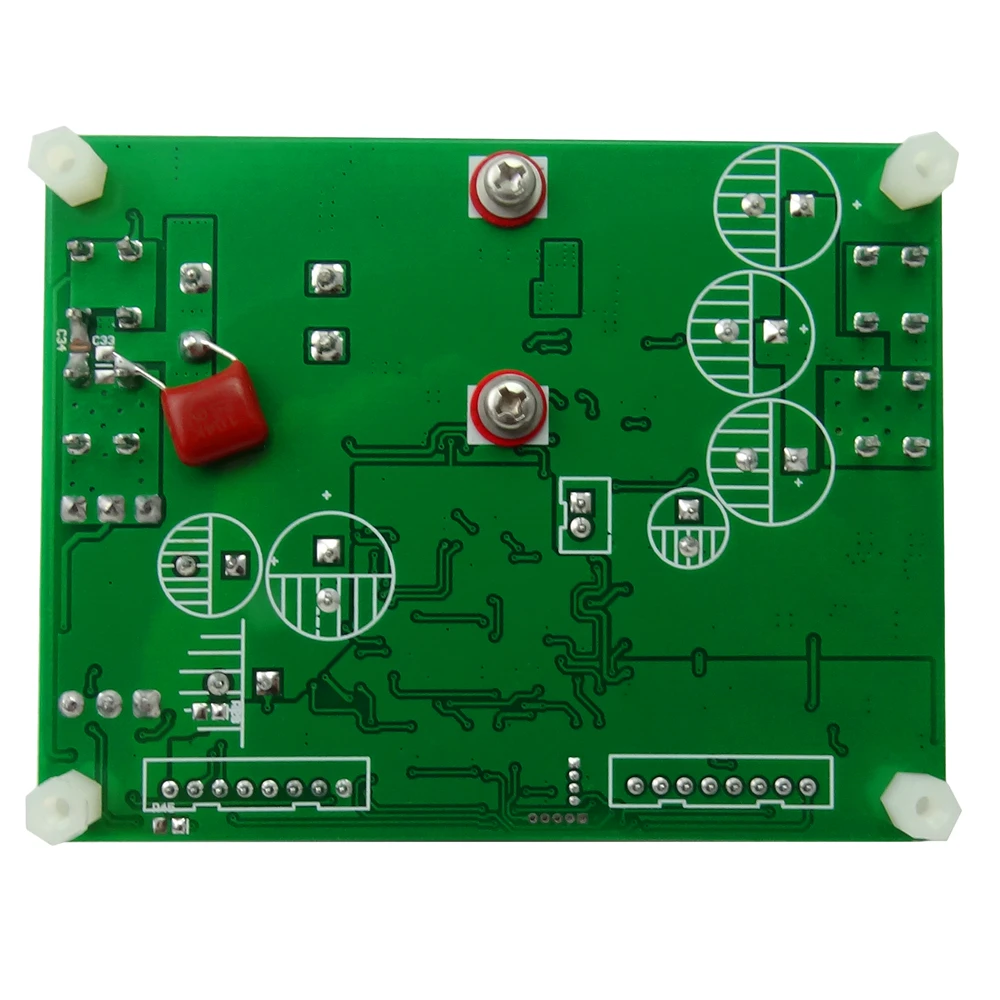

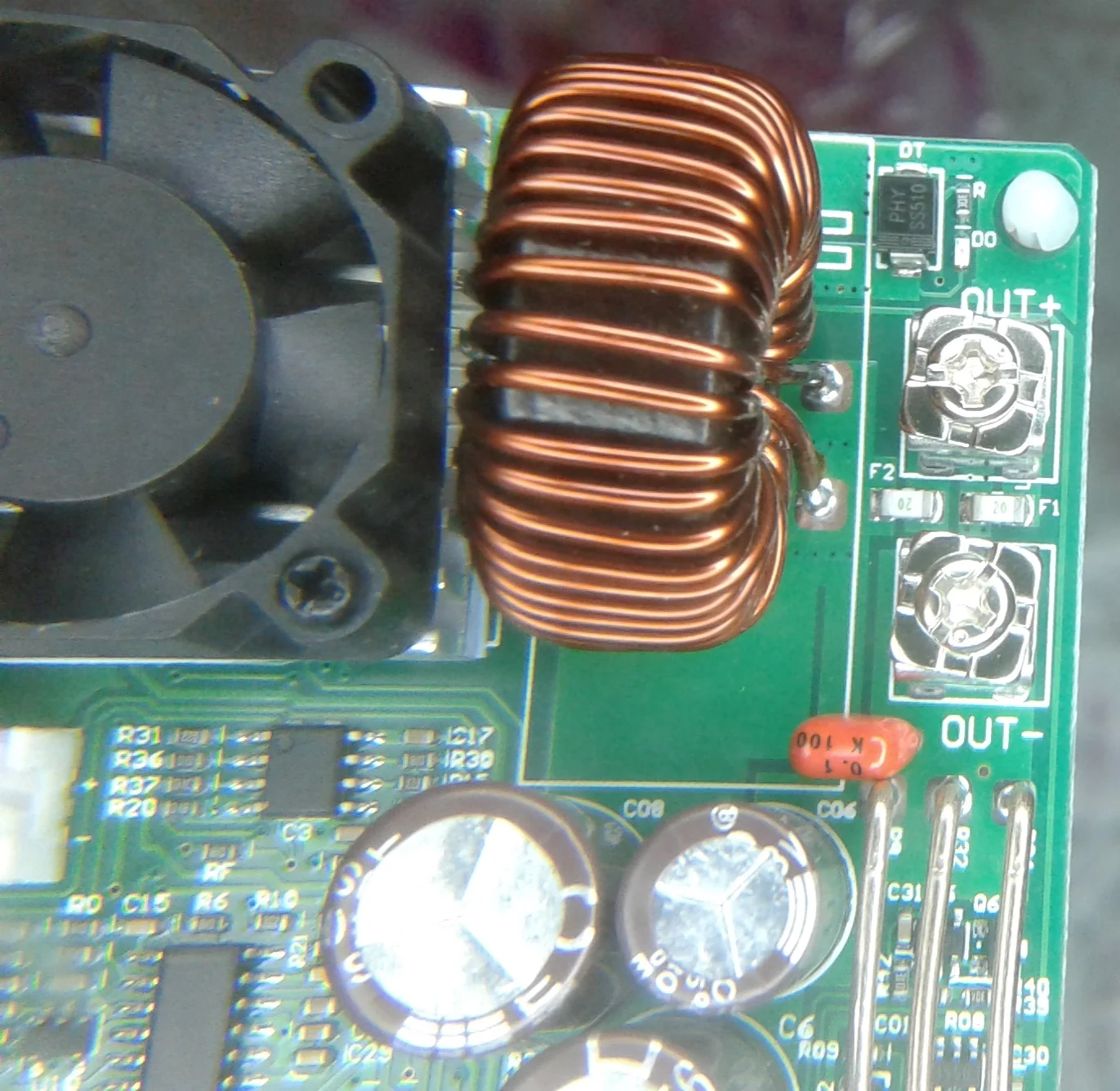

Общая информация

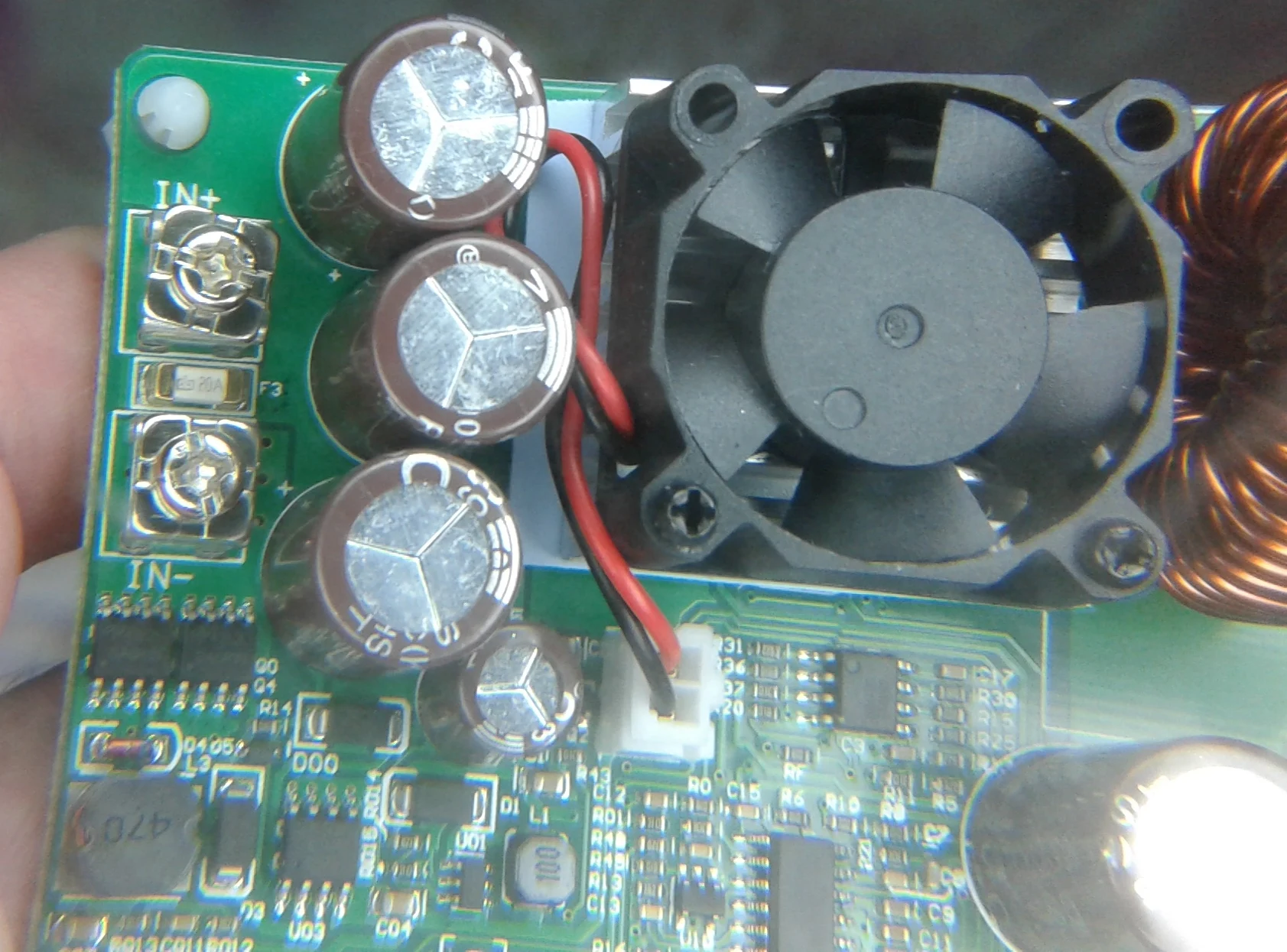

IN +: Входное положительное IN-: Входное отрицательное:

Выход +: выход положительный: выход-: Выход Отрицательный

Примечание: Диапазон входного напряжения-6-60 В постоянного тока, а 60 в-предельное напряжение; Пожалуйста, оставьте место для использования. Иначе он будет сожжен. Вход должен быть источником питания постоянного тока, а не переменным током 220 В, иначе он также будет сожжен. Хотя этот модуль имеет защиту обратного подключения и защиту от короткого замыкания на выходе, вы можете использовать в строгом соответствии с описанием подключения для подключения. Если вы подключите питание к выходу, модуль будет сожжен.

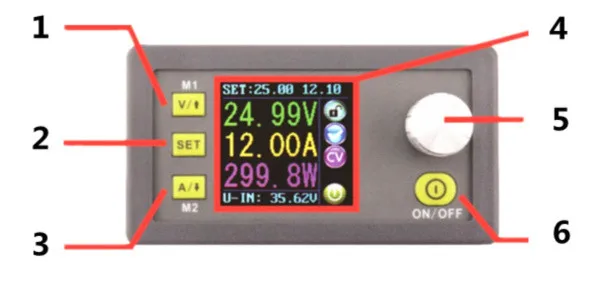

Описание панели

1-Настройка напряжения/страница до выбора/быстрого извлечения M1 data group

2-Настройка данных/извлечение значения указанной группы данных/хранение значения в указанную группу данных

3-Настройка тока/страница вниз для выбора/быстрого извлечения M2 data group

Цветной ЖК-экран 4-1,44 дюйма

5-кодирования потенциометр/данные регулировка/Блокировка всех кнопок

6-открыть или закрыть выход

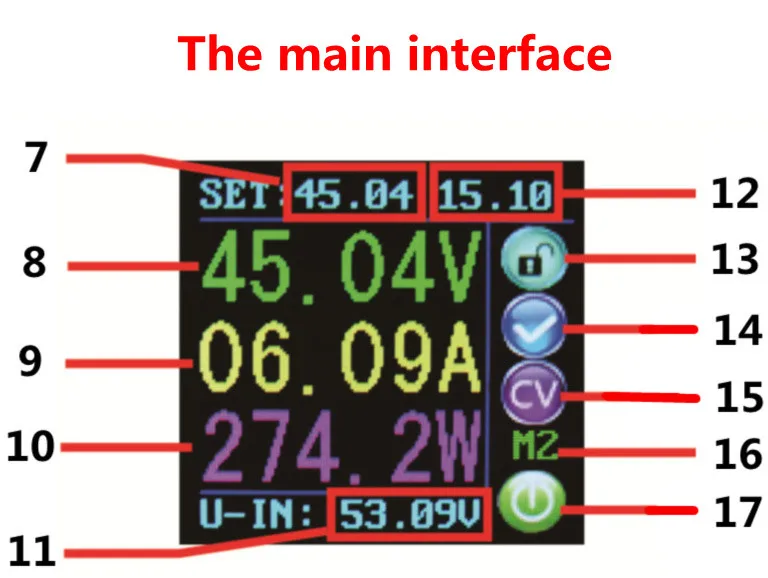

Описание интерфейса дисплея

7-предустановленное значение выходного напряжения

8-фактическое значение выходного напряжения

9-фактическое значение выходного тока

10-фактическое значение выходной мощности

11-фактическое значение входного напряжения

12-предустановленное значение выходного тока

13-ключ блокировки или разблокировки подсказки

14-Выход нормальный или не подскажу

15-постоянное напряжение и Постоянное Текущее состояние подсказки

16-запрос набора данных

17-функция открытия или закрытия

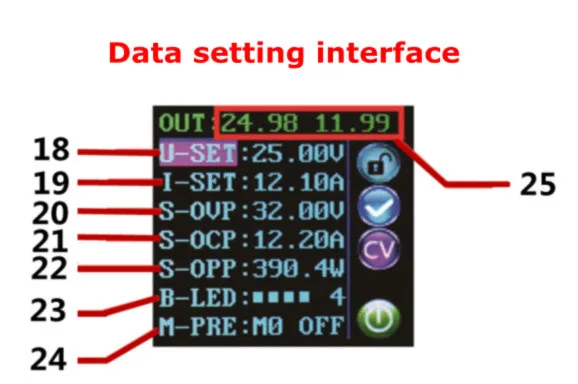

18-предустановленное выходное напряжение

19-предустановленный выходной ток

20 предустановленных перенапряжений

21-предустановленный перегрузки по току

22 предустановленных сверхмощных

23-Предустановленная яркость экрана

24 предустановленных набора данных

25-фактическое значение выходного напряжения и выходного тока

Инструкции по эксплуатации

При подключении источника питания экран сначала показывает окно приветствия, а затем переходит в основной интерфейс. На главном интерфейсе выходной набор значений напряжения и выходной набор значений тока находится в верхней части экрана. Большое значение шрифта слева-это настоящее выходное напряжение тока, настоящий выходной ток и реальная выходная мощность тока. Входное напряжение находится в нижней части экрана. Справа от экрана есть некоторые значки бегущего состояния, значок блокировки ключа, значок аномального выходного состояния, значок постоянного напряжения и постоянного тока, значок наконечника набора данных и значок вывода открытия или закрытия.

Установите выходное напряжение и выходной ток на главном интерфейсе.

Нажмите кнопку V/↑в ближайшее время, вы можете ввести статус настройки напряжения. Затем нажмите потенциометр кодирования, а затем введите для регулировки числового значения. Нажмите на потенциометр кодирования, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для регулировки числового значения. Поверните по часовой стрелке, чтобы увеличить числовое значение; Поверните против часовой стрелки, чтобы уменьшить числовое значение. Если вы хотите выйти из настройки числового значения, нажмите source V/↑. В то же время заданное значение будет сохранено. Или вы ничего не можете сделать в течение одной минуты, статус будет автоматически существовать и заданный будет сохранен. Вы можете нажать A/↓, чтобы настроить выходной ток таким же образом.

Установите данные на интерфейсе настройки данных

На главном интерфейсе вы можете нажать кнопку SET, чтобы войти в интерфейс настройки данных. На интерфейсе настройки данных нажмите в ближайшее время V/↑или A/↓, чтобы перейти на страницу вверх или страницу вниз, чтобы U-SET или I-SET, затем установите выходное напряжение и выходной ток таким же образом, как и в главном интерфейсе.

Установите значение защиты.

Страница вверх или вниз до S-OVP, S-OCP или S-OPP место, чтобы установить значение перенапряжения, значение перегрузки по току и значение избыточной мощности соответственно; Когда значение до значения настройки, выход будет закрыт. И затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для регулировки числового значения. Если вы хотите выйти из настройки числового значения, нажмите кнопку SET (SET).

Регулировка яркости экрана.

Страница вверх или вниз до B-LED, а затем нажмите вскоре потенциометр кодирования, чтобы войти в состояние регулировки яркости экрана. Поверните потенциометр кодирования для регулировки числового значения, которое вам нужно. Если вы хотите выйти из настройки числового значения, нажмите кнопку SET (SET). Есть шесть уровней яркости ЖК-экрана, 0-5 уровня. Ранг 0-самый темный; Ранг 5-самый яркий. Вы можете выбрать то, что вам нравится.

Настройка данных и хранение указанной группы данных.

Страница вверх или вниз до M-PRE, а затем нажмите вскоре потенциометр кодирования, чтобы войти в состояние выбора групп данных. Поверните потенциометр кодирования, чтобы выбрать группу данных, которую вам нужно просмотреть. Затем будет отображена необходимая Вам группа данных. Затем нажмите на потенциометр кодирования, чтобы войти в состояние изменения выходного состояния. Включите потенциометр кодирования, чтобы выбрать включение или выключение. При включении извлекается группа данных, и выходной статус остается прежним. При отключении извлекается группа данных и вывод закрыт. Если вы хотите выйти из набора данных, нажмите кнопку set (SET) в ближайшее время. Затем нажмите в ближайшее время V/↓ или A/↓, чтобы перейти на страницу вверх или страницу в другое место, чтобы отрегулировать необходимые вам данные. После завершения настройки данных удерживайте нажатие клавиши SET более 2 с, все данные, которые вы установите, автоматически хранятся в указанной группе данных. В то же время вы можете увидеть номер группы справа от экрана. Наконец, вы можете нажать кнопку «SET» в ближайшее время назад к основному интерфейсу.

Установка по умолчанию загрузки открытия или закрытия вывода

Страница вверх или вниз до S-INI, а затем нажмите вскоре потенциометр кодирования, чтобы войти в статус настройки. Включение, открытие загрузки по умолчанию; Отключение, закрытие загрузки по умолчанию.

Описание функции.

Откройте или закройте выход.

Вы можете нажать кнопку ВКЛ/ВЫКЛ, чтобы открыть или закрыть выход на любом интерфейсе.

Заблокируйте кнопку, чтобы избежать неправильной работы.

На любом интерфейсе вы можете удерживать нажатие потенциометра кодирования более 2 с, все кнопки заблокированы. Вы можете увидеть значок блокировки ключа справа от экрана. Если вы хотите разблокировать все кнопки, удерживайте нажатие потенциометра кодирования более 2 с, все кнопки разблокированы. Значок разблокировки ключа будет отображаться справа от экрана.

M0-M9 десять групп данных

M0 group-это группа данных по умолчанию boot. Когда вы извлекаете необходимую группу данных, эта группа данных будет покрывать группу данных M0 и автоматически храниться в группе данных M0.

Извлечение быстрого хранения данных Группы M1 или M2.

На главном интерфейсе удерживайте нажатие V/↑или A/↓ более 2s, вы можете быстро извлечь ярлык группы хранения данных M1 или M2. В то же время соответствующий номер группы данных будет отображаться справа от экрана.

Извлеките указанную группу данных.

На главном интерфейсе удерживайте нажатие клавиши SET более 2 с, порядковый номер группы данных будет отображаться справа от экрана, вы можете включить потенциометр кодирования, чтобы выбрать нужную Вам группу данных. Затем нажмите кнопку SET (SET), вы можете извлечь нужную Вам группу данных.

Конец16363955656715
