Последнее обновление: 15.09.2024

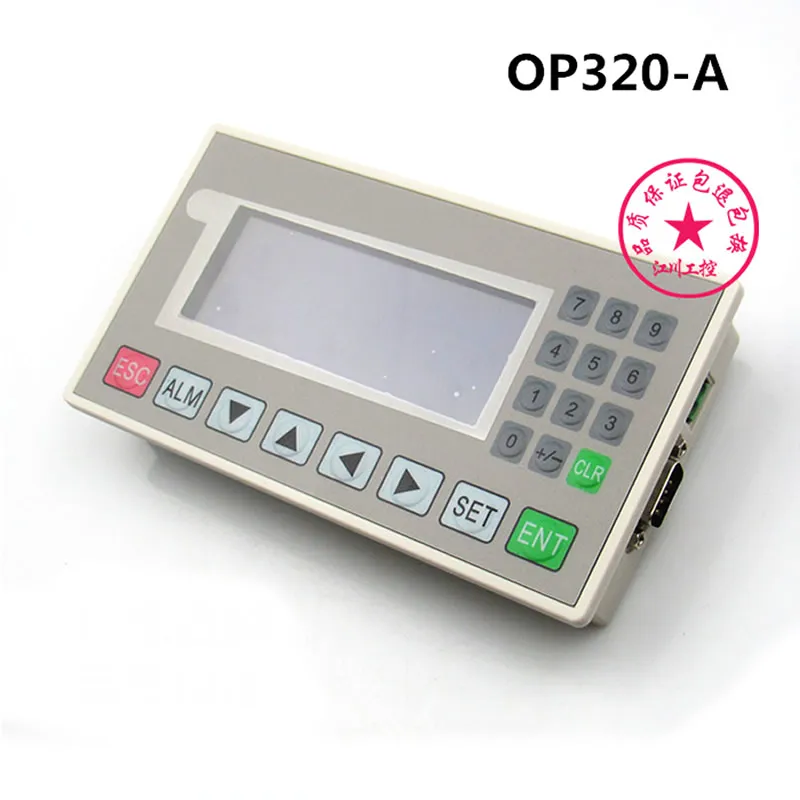

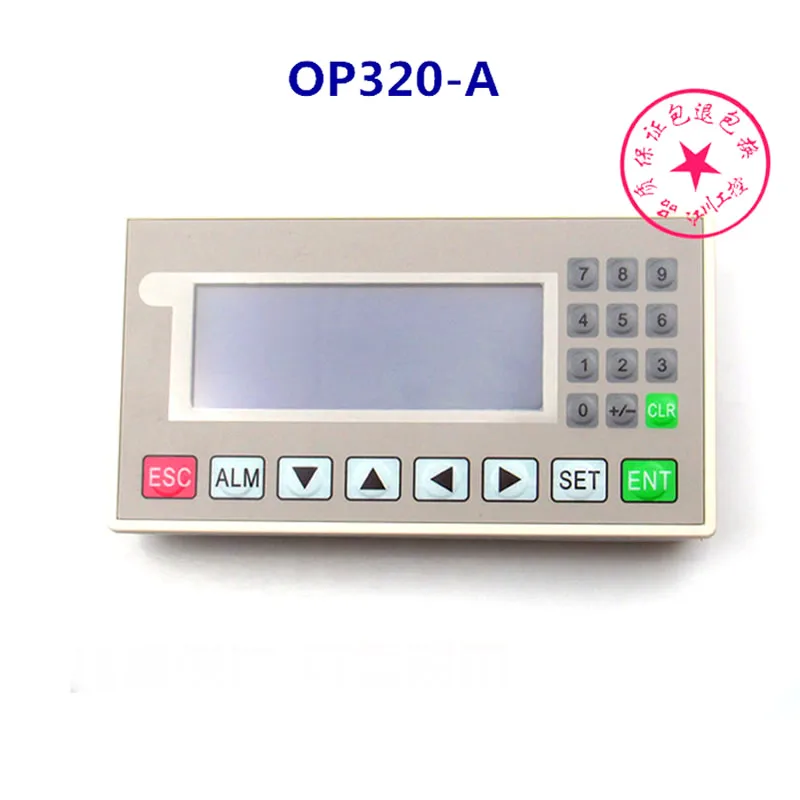

Тип товара: MD204L / OP320-A
Посылка:
1.OP320-A хост
2. Монтажный кронштейн (четыре)
3. Клеммы питания
Параметры продукта:
MD204LV4 оборудование для отображения текста:
Дисплей: 3,7 супертвистированный нематический ЖК-дисплей экран
Разрешение: 192 × 64 пикселей (поддерживает 4 линии × 12 китайских символов)
LCM Тип: синий экран
LCM дисплей: синий экран для синего белого, с белым
LCM жизни: 25 ± 2 ℃, 65 ± 10% RH условий, больше, чем 50000 часов
Яркость: 60 кд/м2
Цвет: однотонный
Контраст: Регулировка потенциометра
Задний светильник: длинный светодиодный белый светильник
Процессор: 8-битный процессор
Память 64 КБ флэш-память
Память рецепта: нет
Порт связи: COM1: PC RS232 и PLC RS485 / 422 и PLC RS232
Функциональные клавиши: 20 можно свободно определить
Часы в режиме реального времени: нет
Порт печати: нет
Возможность отключения питания: в пределах 20 мс
Источник питания: 12 ~ 24 В постоянного тока ± 10% <150 мА @ 24 В постоянного тока
Тест на защиту от помех: напряжение 1500Vp-p, импульсный цикл 1us, выдержанный 1s
Испытание на давление: 500 В переменного тока в течение 1 минуты
Сопротивление изоляции: более 10 м Ом @ 500 В постоянного тока
Испытание на удар: 10 ~ 25 Гц (X, Y, Z направление 2G 30 минут)
Класс защиты: IP65 (передняя панель)
Рабочая температура: 0 ~ 50 ° C
Рабочая влажность: 20 ~ 90% относительной влажности (без конденсации)
Температура хранения: d-20 °C ~ 70 °C
Материал корпуса: инженерный пластик ABS
Размеры: 172x95x30 мм
Размер дисплея: 101x36 мм
Размеры монтажного выреза: 165x86 мм
Охлаждение: естественное воздушное охлаждение
MD204L-это маленький интерфейс man-machine, в основном используется с различными PLC (или с портом связи интеллектуального контроллера) для использования текста или света и т. д. Для мониторинга, измените внутренний регистр ПЛК или релейные значения и статус, чтобы операционный персонал мог свободно контролировать машины и оборудование.
Программируемый текстовый дисплей MD204L имеет следующие характеристики:
Программное обеспечение может быть использовано для создания изображения на компьютере с помощью программного обеспечения для редактирования TP200CN, свободный ввод китайских символов и установка адреса PLC, используйте серийную связь для загрузки протокола связи экрана и данных экрана вместе для загрузки на дисплей, Нет необходимости писать коммуникационную программу, соответствующую широкому диапазону PLC, включая Siemens, Omron, Matsushita, Schneider, Yonghong, LG, Delta, AB и другие основные PLC, включая Modbus RTU, бесплатное общение и другие общие протоколы, А также используется в KINCO servo drive ECOSTEP протокол с функцией защиты паролем со списком будильника, линия по линии Реального Отображения текущей информации о будильнике с дополнительным модулем часов Модель может обеспечить часы в режиме реального времени 20 клавиш можно определить как функциональные клавиши, цифровая клавиатура ввода, простота в эксплуатации, может заменить некоторые из кнопок управления шкафа
Бесплатный выбор связи, RS232 / RS422 / RS485 дополнительный ЖК-дисплей STN с подсветкой, может отображать 24 английских символа × 4 линии, это 12 символов × 4 линии передней поверхности дисплея IP65 конструкция, водонепроницаемый, анти-масло MD204L положительный в дополнение к жидкокристаллическому окну дисплея, Есть 20 мембранных кнопочных переключателей, сенсорный, приятный на ощупь, долговечный, безопасный и надежный. Все 20 клавиш в дополнение к основным функциям, но также могут быть настроены на специальные функциональные клавиши, непосредственно для завершения скачка экрана, настроек переключателя и других функций. Все 20 клавиш определяются пользователем для конкретных функций. Например, Набор бит, сброс бит, скачок экрана и так далее. Если не определена как специальная функция, можно выполнять только основные функции. Основные функции включают настройку значения регистра, сброс исходного экрана и переход на предыдущую страницу.
【】 Меры предосторожности:
Основные функции клавиш, если вы не согласны с пользовательской функциональной клавишей, основные функции маскируются, за исключением установленного ключа. Клавиша SET имеет наивысший приоритет при выполнении основной функции набора регистра. Поэтому, если функция настройки регистра присутствует на экране, Не задавайте заданный ключ для других функций
