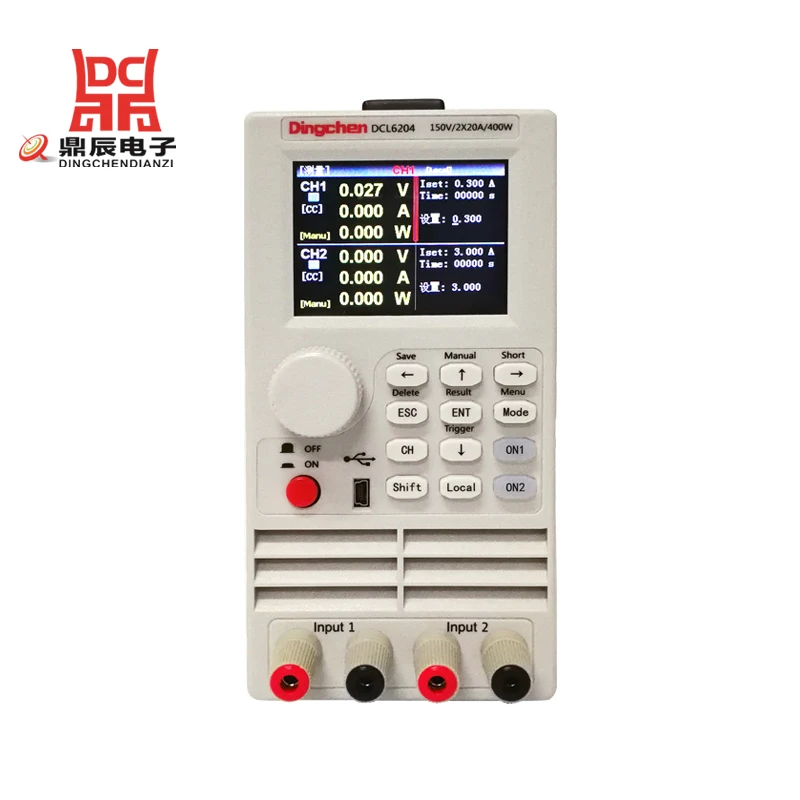

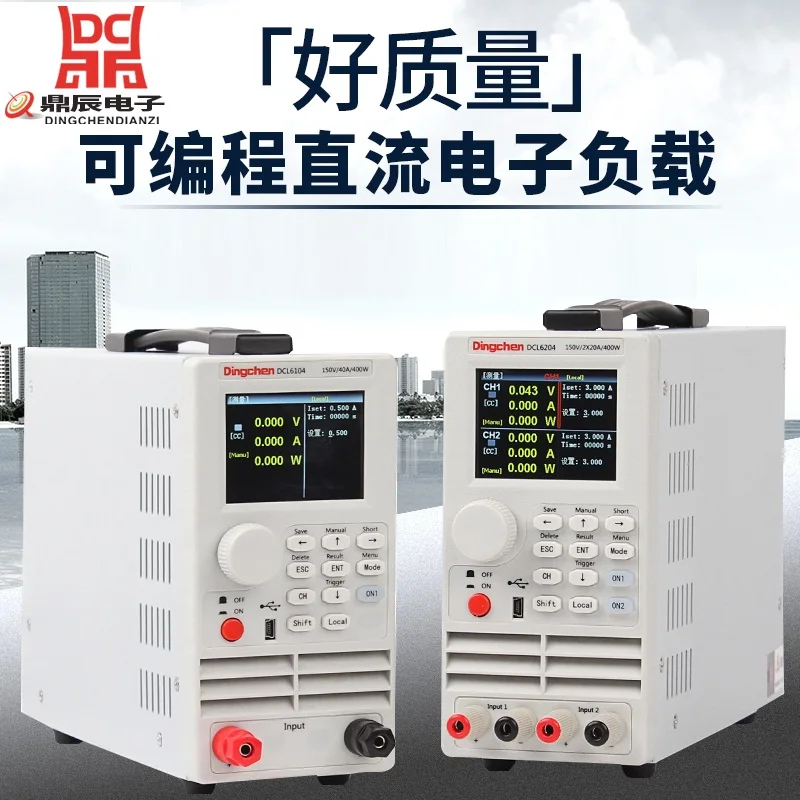

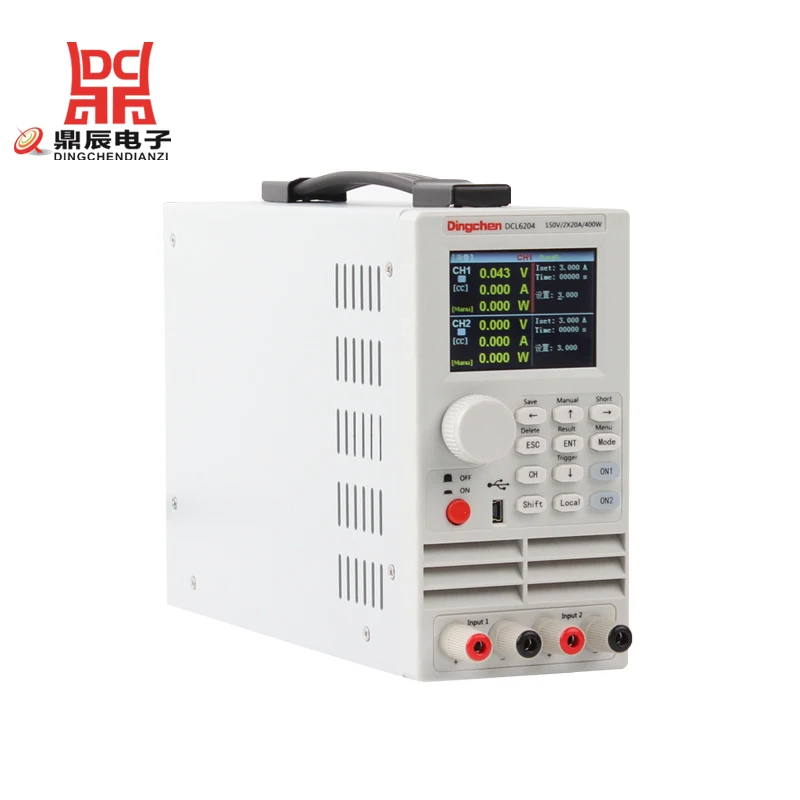

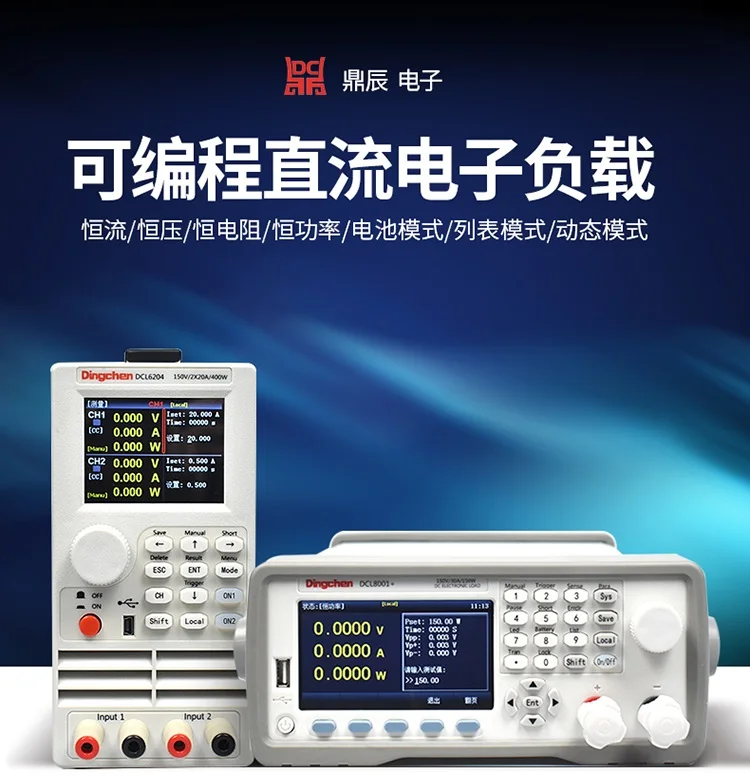

Dingchen программируемый электронный тестер нагрузки постоянного тока DCL6204 Высокоточный программируемый электронный измеритель нагрузки 150 Вт
Краткое руководство по выбору:

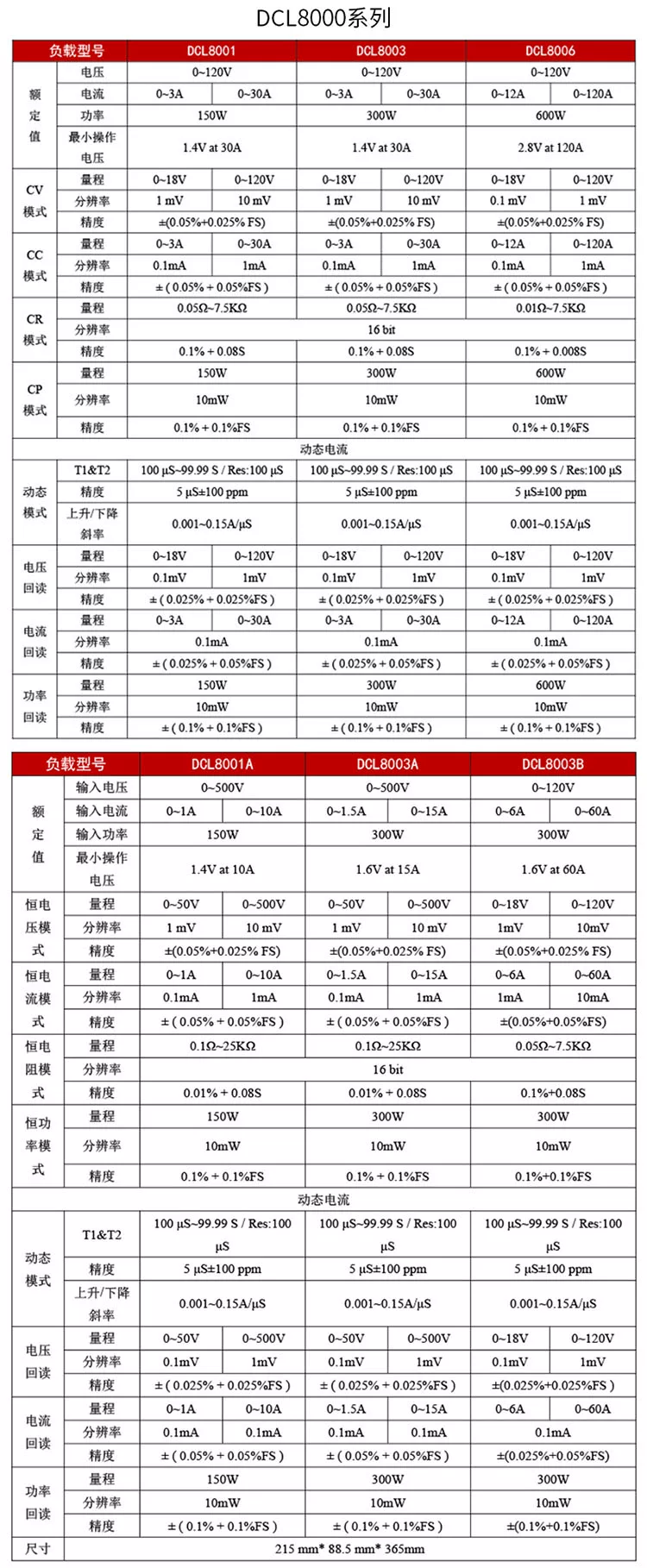

Серия DCL8000:
Модель
Мощность
Напряжение
Ток
Разрешение
Количество каналов
Порт USB
Серийная связь
Панель дисплея
A/D образец
Основная защита
DCL8511
150 Вт
150 в
30А
0.1 мВ/0,1 мА
Одноканальный
Господь
RS232
4,3 дюймовый TFT
40 кГц
Аппаратная поддержка
DCL8512
300 Вт
150 в
30А
DCL8001 +
150 Вт
150 в
30А
DCL8001A
150 Вт
500 в
10А
DCL8001L
150 Вт
360 в
30А
DCL8003 +
300 Вт
150 в
30А
DCL8003A
300 Вт
500 в
15а
DCL8003B +
300 Вт
150 в
60А
DCL8003L
300 Вт
360 в
30А
DCL8006
300 Вт
150 в
120А

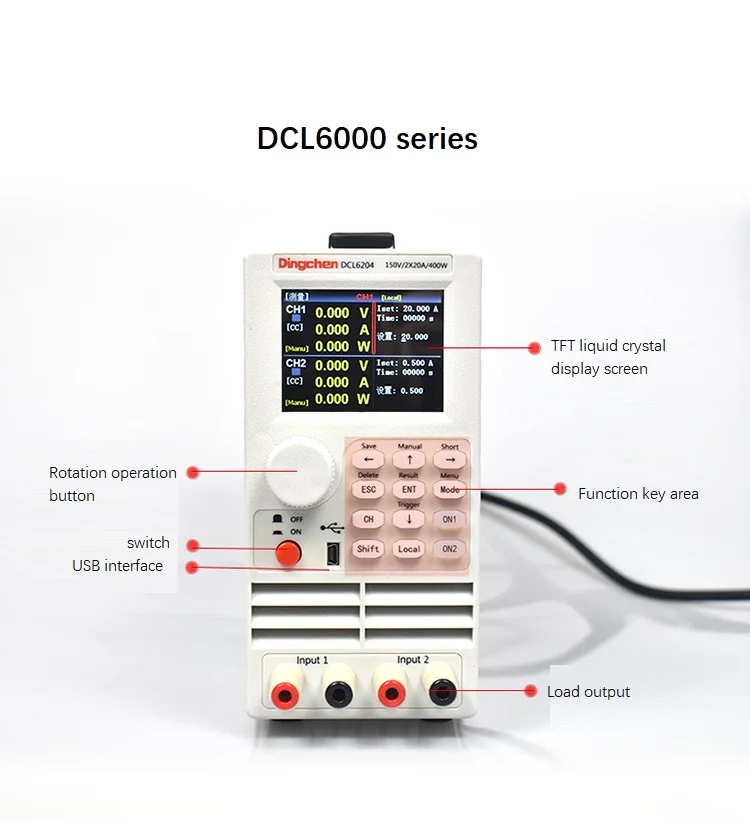

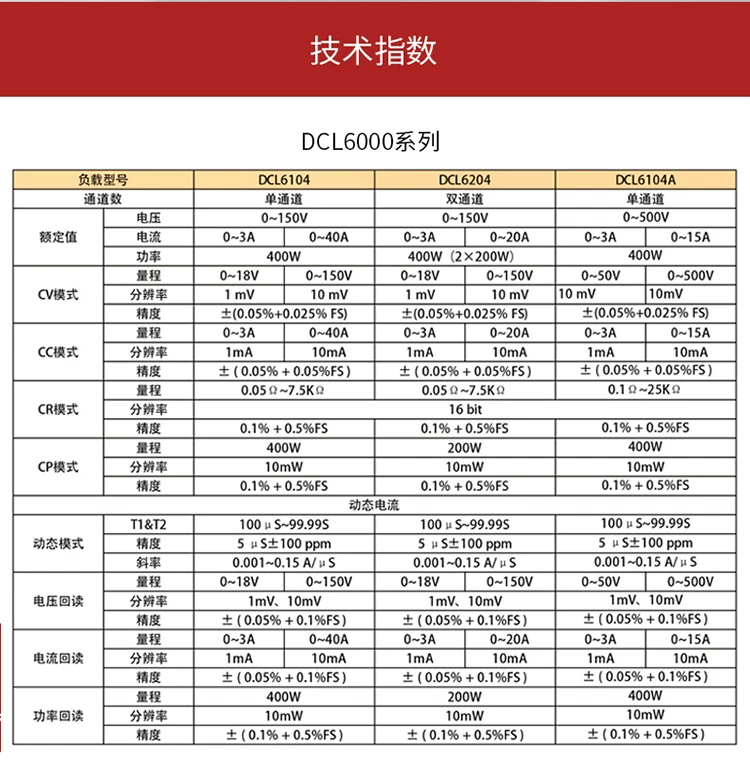

Серия DCL6000
Модель
DCL6104
DCL6204
DCL6104A
Мощность
400 Вт
2*200 Вт
400 Вт
Напряжение
150 в
150 в
1500 В
Ток
40А
20А
15а
Связь
RS232
RS232
RS232
Количество каналов
Одноканальный
Двухканальный
Двухканальный
Основная защита
Аппаратная поддержка
Поддержка программного обеспечения
Аппаратная поддержка
Модуль управления
Выберите оборудование
Выберите оборудование
Выберите оборудование
Серия DCL6000
Модель
Мощность
Напряжение
Ток
Разрешение
Количество каналов
Порт USB
Серийная связь
Панель дисплея
A/D образец
Основная защита

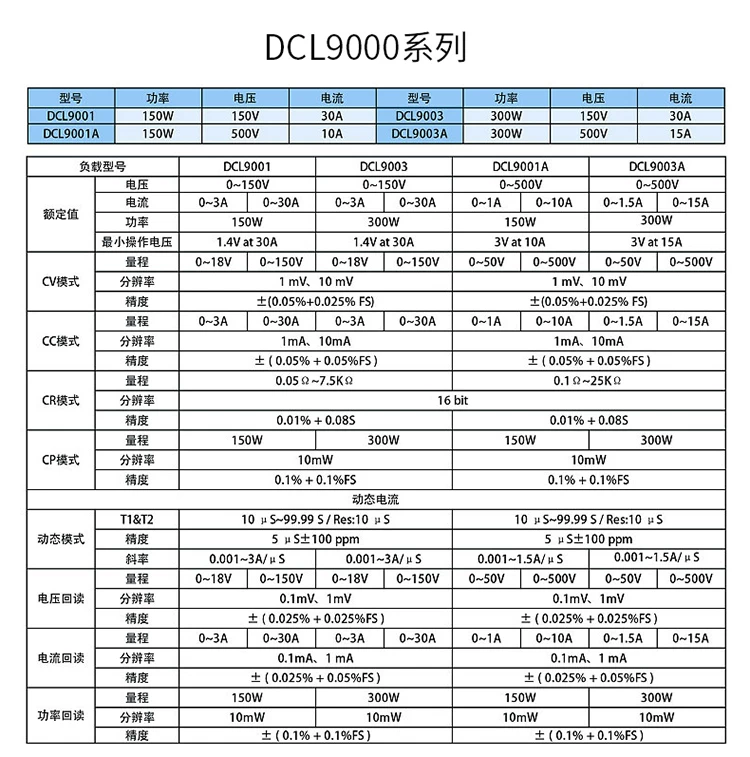

DCL9001
150 Вт
150 в
30А
0.1 мВ/0,1 мА
Одноканальный
Господь
RS232
4,3 дюймовый TFT
40 кГц
Аппаратная поддержка
DCL9001A
150 Вт
500 в
10А
DCL9003
300 Вт
150 в
30А
DCL9003A
300 Вт
500 в
15а

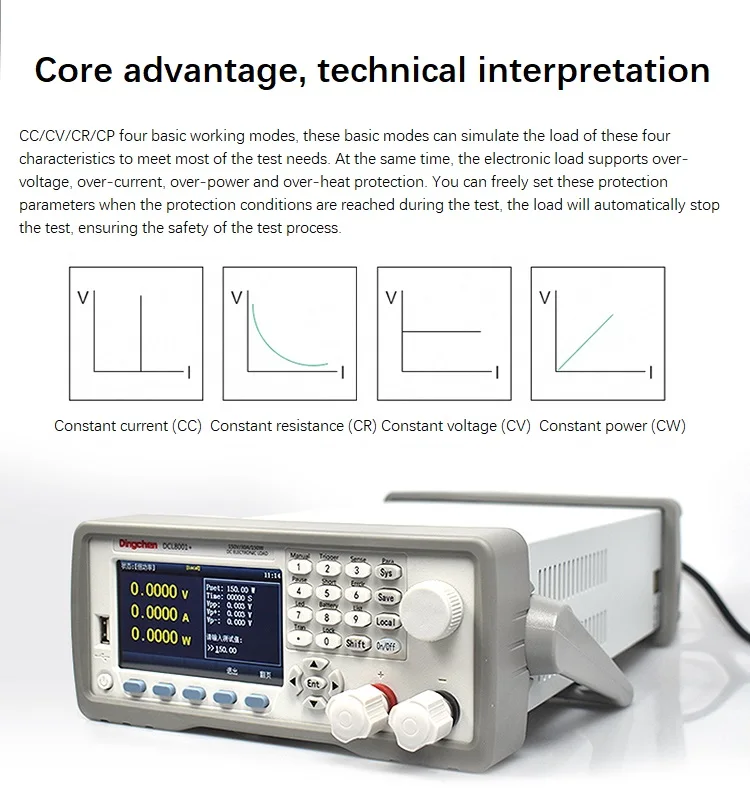

Основное преимущество, техническая интерпретация
CC/CV/CR/CP четыре основных режима работы, эти базовые режимы могут имитировать нагрузку этих четырех характеристик для удовлетворения большинства потребностей тестирования. В то же время электронная нагрузка Поддерживает защиту от перенапряжения, перегрузки по току, перегрузки и перегрева. Вы можете свободно установить эти параметры защиты, когда условия защиты будут достигнуты во время тестирования, нагрузка автоматически остановит тест, обеспечивая безопасность процесса тестирования.

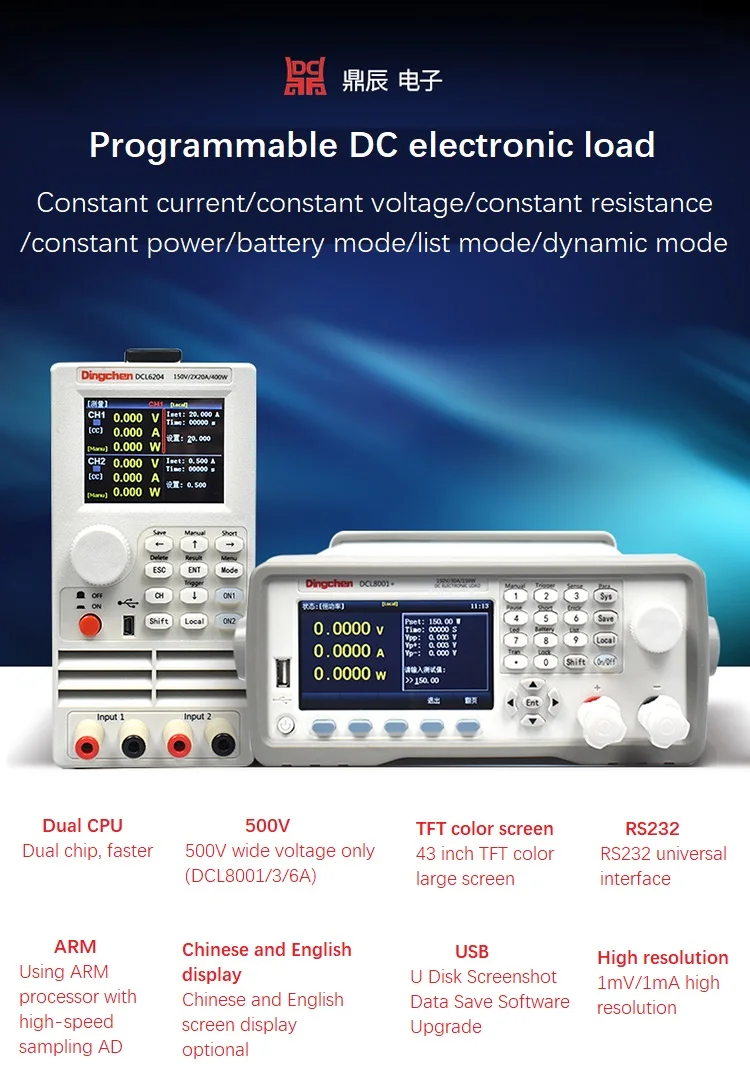

Преимущества товара:

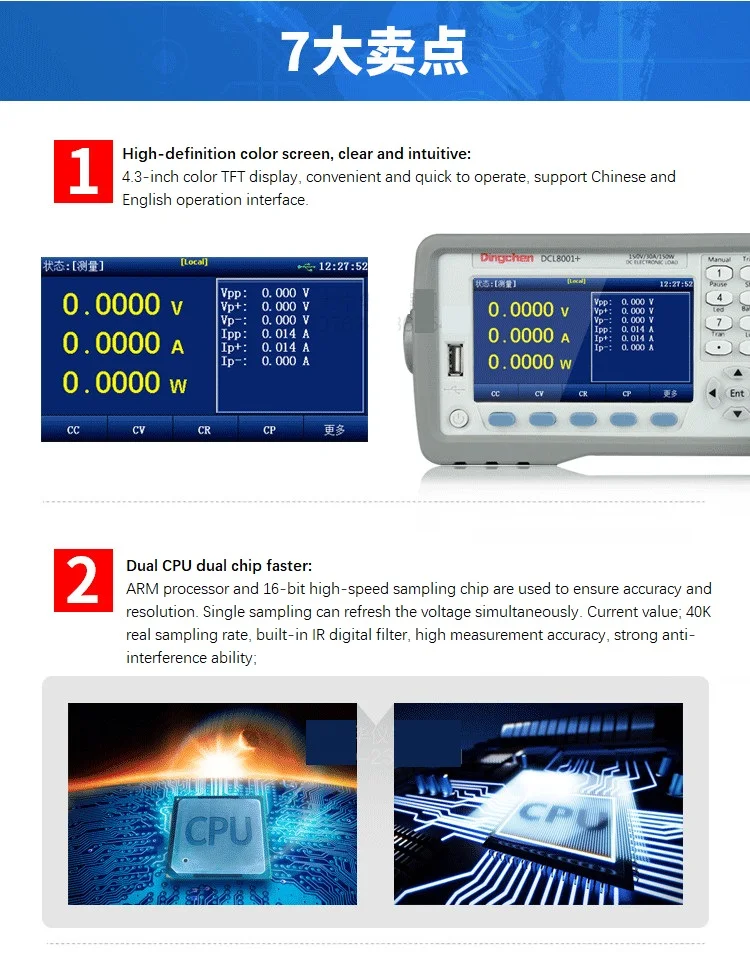

Цветной экран высокой четкости, четкий и интуитивно понятный: 1,3-дюймовый цветной TFT-дисплей, удобный и быстрый в эксплуатации, поддержка интерфейса работы на китайском и английском языках.
Двойной ЦПУ, двойной чип быстрее: процессор ARM и 16-битный высокоскоростной чип выборки используются для обеспечения точности и разрешения. Одна выборка может одновременно освещать напряжение. Текущее значение; Реальная частота дискретизации 40K, встроенный ИК-цифровой фильтр, высокая точность измерения, сильная защита от помех;
Полная аппаратная защита электрические функции: встроенное напряжение, токовые сигналы, автоматическая цепь управления скоростью поворота, сверхстабильная работа, сильная защита от самовозбуждения, Полная аппаратная защита электрических функций, комплексная защита самого прибора и измеренного объекта, безопасность, высокая надежность.
Широкий входной ток напряжения 500 В: Соответствует большим требованиям (только DCL8001/3/6A)

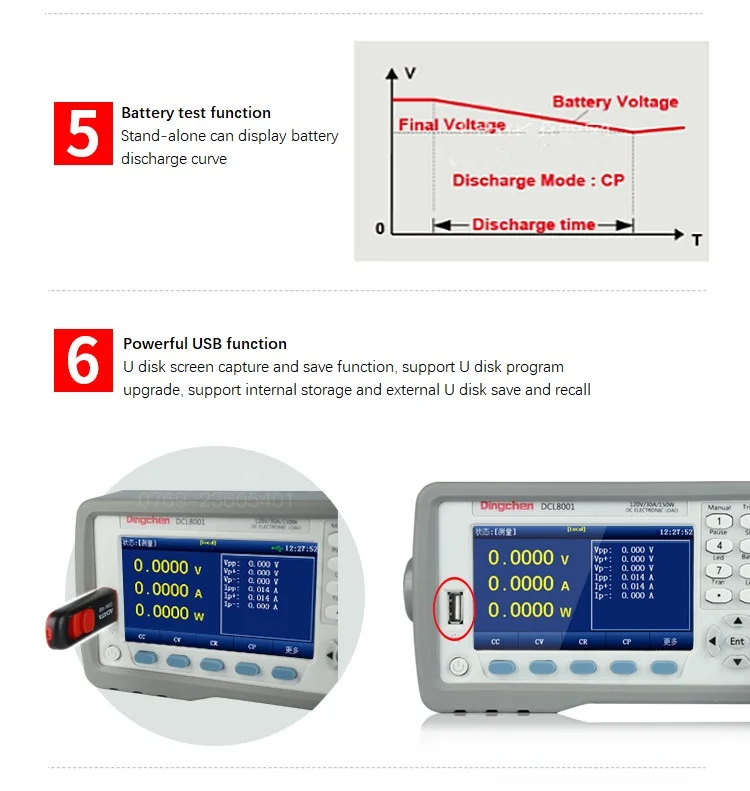

Функция тестирования батареи: одна машина может отображать кривую разряда батареи.
Мощная функция USB: функция захвата и сохранения U-диска, поддержка обновления Программы U-disk, поддержка внутреннего хранилища и внешнего хранилища U-диска, а также восстановления.

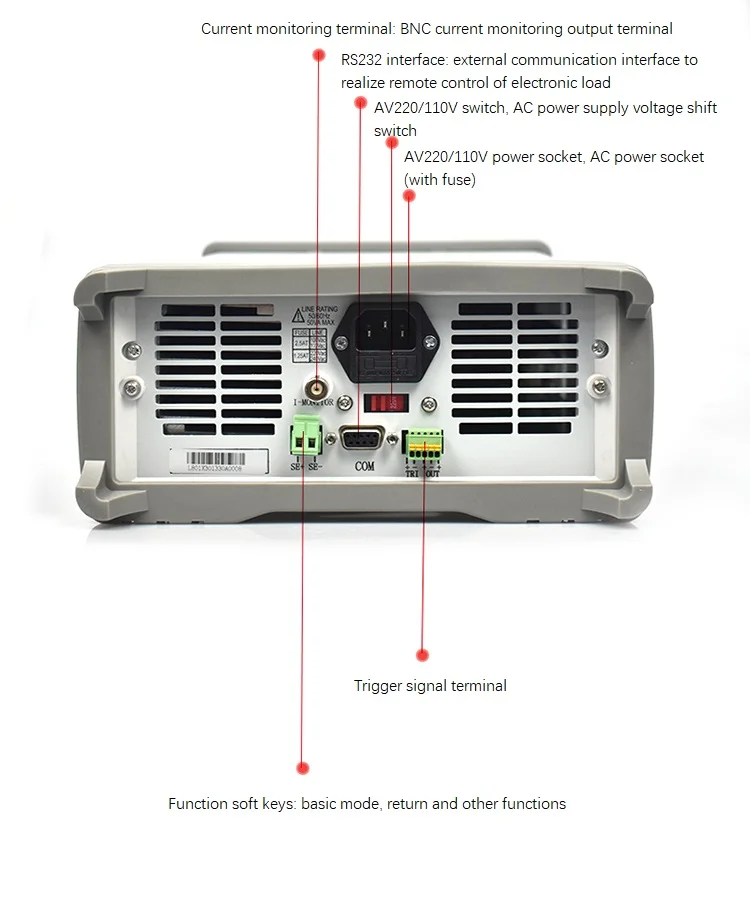

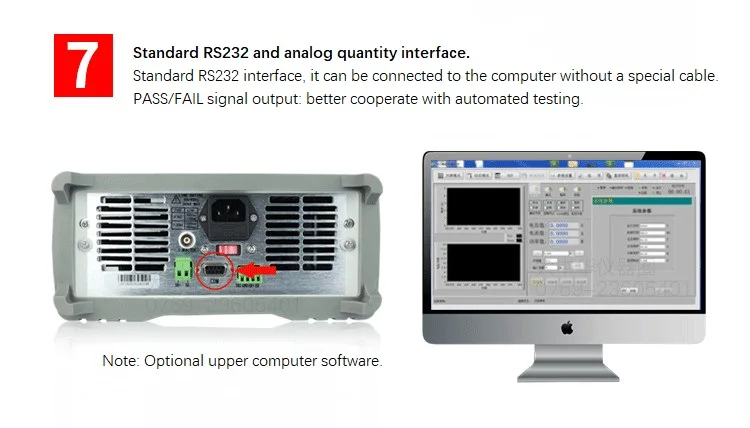

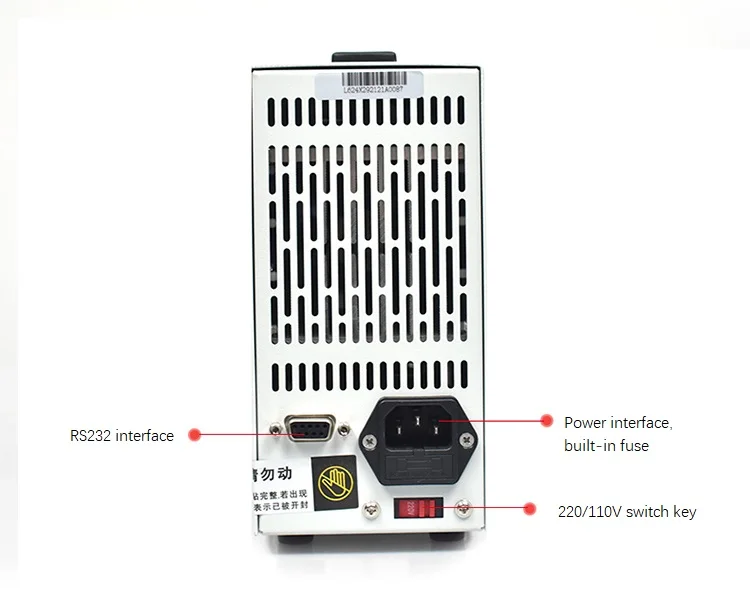

Стандартный RS232 и аналоговый интерфейс: стандартный RS232 интерфейс, вы можете подключиться к компьютеру без специального кабеля. Выход сигнала прохождения/отказа: лучше сотрудничать с автоматизированным тестированием. (Примечание: верхнее программное обеспечение не является обязательным.)
Интерпретация тестового режима

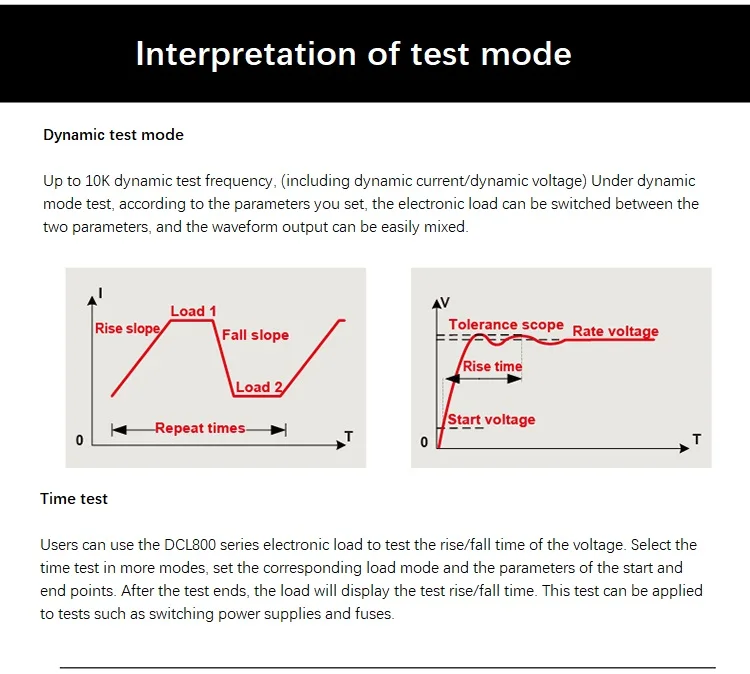

Режим динамического тестирования:
Частота динамического тестирования до 10K (включая динамический ток/динамическое напряжение) при тестировании динамического режима, в соответствии с установленными вами параметрами электронную нагрузку можно переключать между двумя параметрами, И выход волны можно легко смешивать.
Тест времени:
Используя rs, можно использовать электронную нагрузку серии DCL800 для проверки времени повышения/падения напряжения. Выберите тест времени в нескольких режимах, установите соответствующий режим нагрузки и параметры начальной и конечной точек. После завершения теста нагрузка показывает время нарастания/падения теста. Этот тест может быть применен для таких тестов, как импульсные источники питания и предохранители.

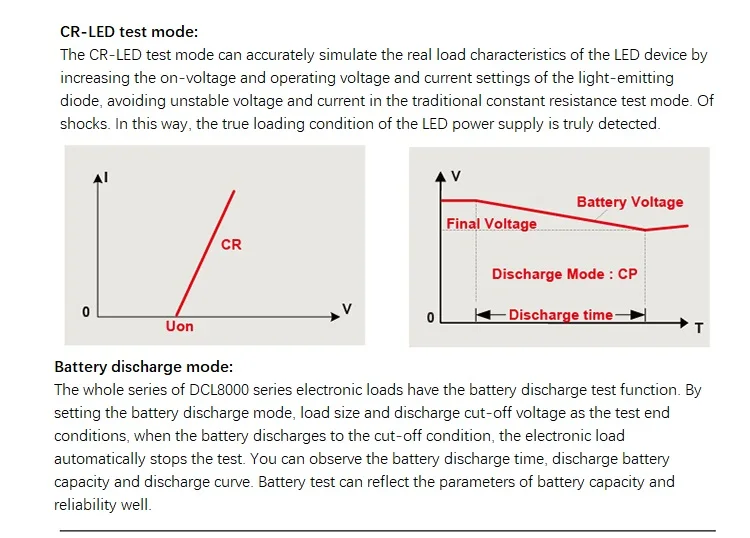

CR-LED тестовый режим:
Режим тестирования светодисветодиодный CR может точно имитировать реальные характеристики нагрузсветодиодный светодиодного устройства, увеличивая настройки напряжения и рабочего напряжения и тока светоизлучающего диода, избегайте нестабильного напряжения и тока в традиционном режиме испытания на постоянное сопротивление. Ударов. Таким образом, реальное состояние загрузки светодиодного источника питания действительно определяется.
Режим разряда батареи:
Вся серия электронных нагрузок серии DCL8000 имеет функцию тестирования разряда батареи. Устанавливая режим разряда батареи, размер нагрузки и предельное напряжение разряда в качестве условий завершения тестирования, когда батарея разряжается до состояния отключения, Электронная нагрузка автоматически останавливает тест. Вы можете наблюдать за временем разряда аккумулятора, емкостью разряда и кривой разряда. Тест батареи может точно отражать параметры емкости и надежности аккумулятора.

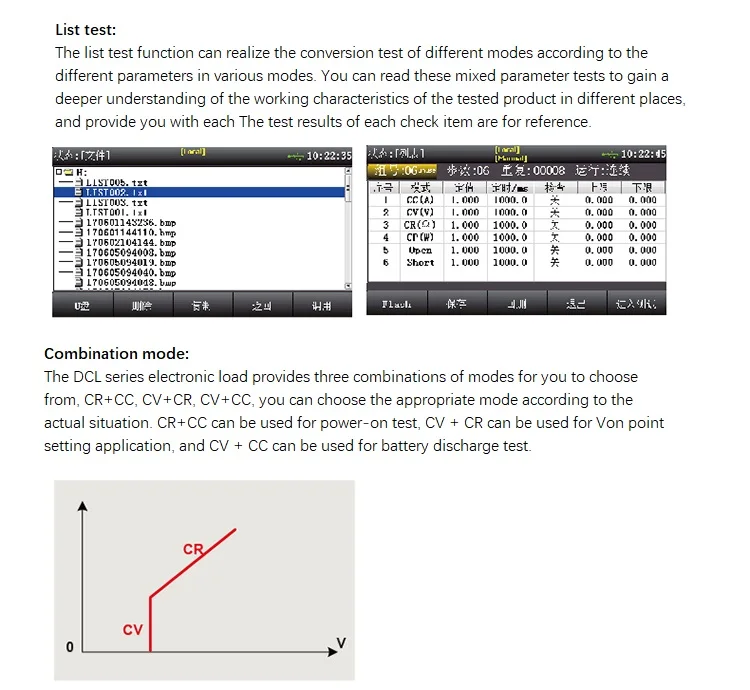

Тест списка:
Функция тестирования списка может реализовать тест преобразования различных режимов в соответствии с различными параметрами в различных режимах. Вы можете прочитать эти тесты смешанных параметров, чтобы получить более глубокое понимание рабочих характеристик испытанного продукта в разных местах, и предоставить вам результаты каждого теста каждого элемента проверки для справки.
Комбинированный режим:
Электронная нагрузка серии DCL обеспечивает три комбинации режимов на выбор: CR + CC, CV + CR, CV + CC, вы можете выбрать подходящий режим в соответствии с реальной ситуацией. Тест на включение питания CR + CC используется для, приложение настройки точек CV + CR используется для и тест разряда батареи CV + CC используется для.
