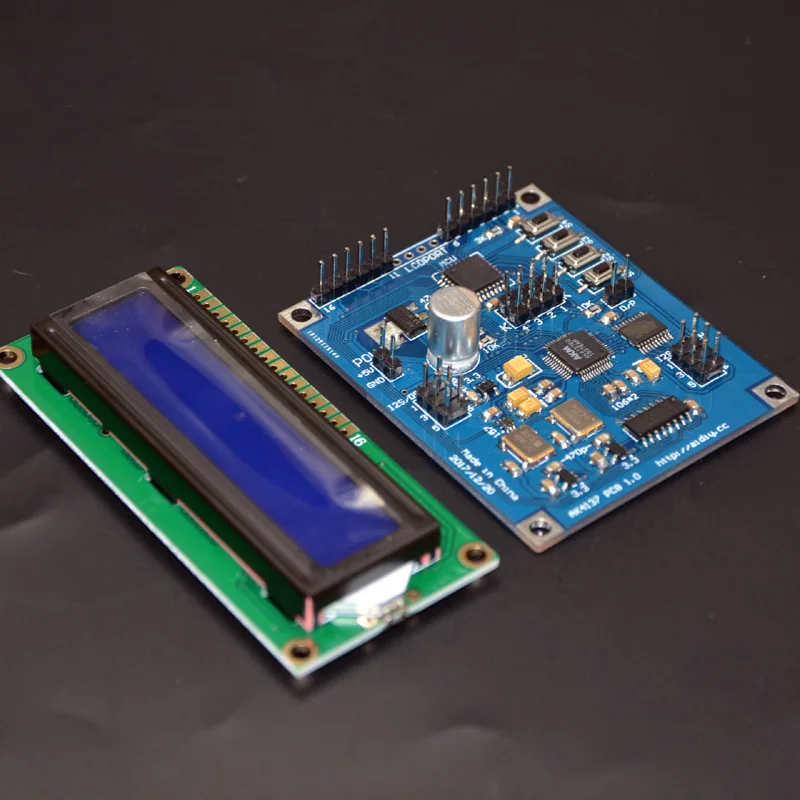

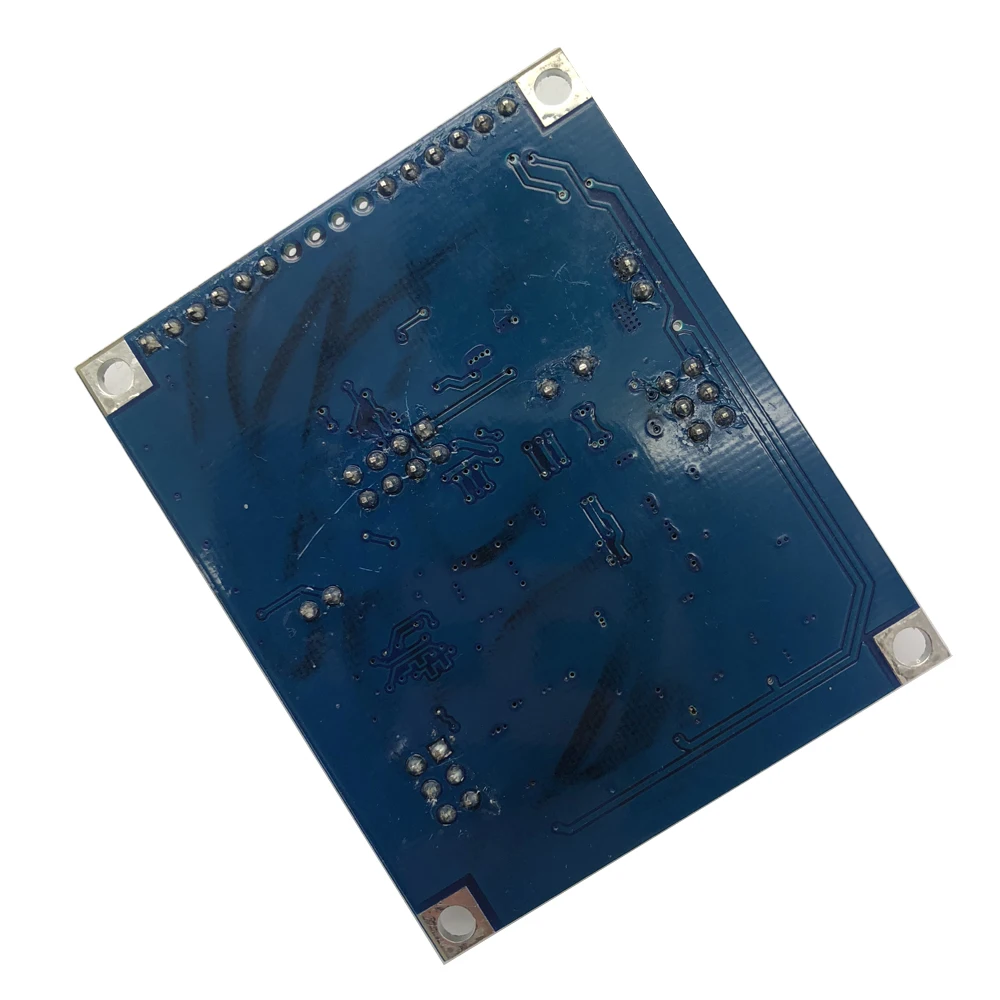

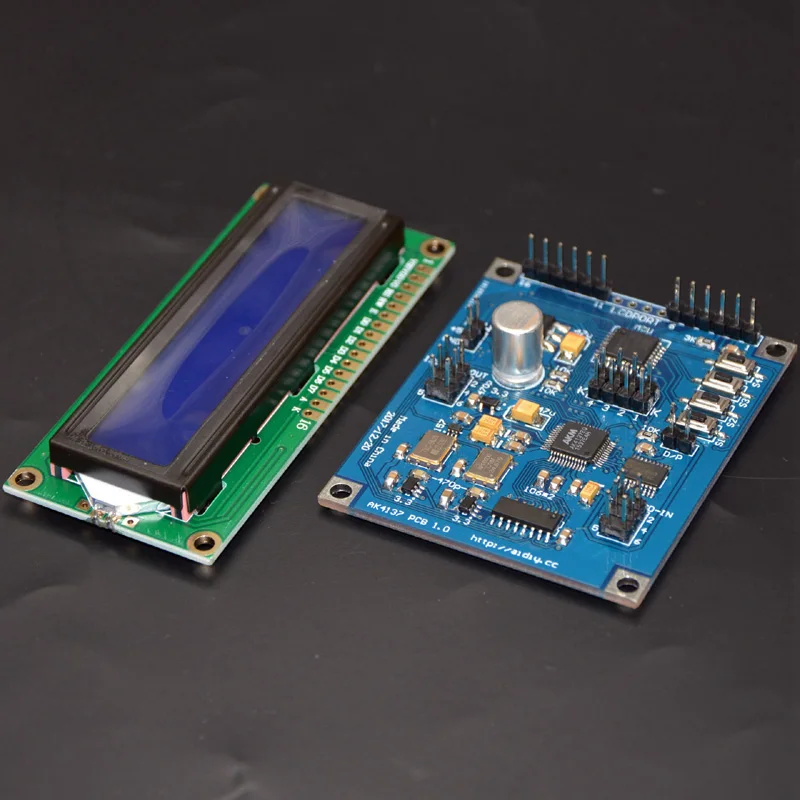

AK4137 I2S/DSD плата для конвертации образцов поддерживает обмен PCM/DSD
Посылка:






AK4137 поддерживает PCM в PCM (конвертируемая частота дискретизации и формат данных), DSD в DSD (коэффициент дискретизации DSD), PCM в DSD, DSD в PCM, DOP в PCM, доп до DSD.
Стандартный КристаллКонфигурация осциллятора22,5792 м 24,576 м
Низкочастотный кристаллКонфигурация осциллятора 11,2896 м 12,288 М

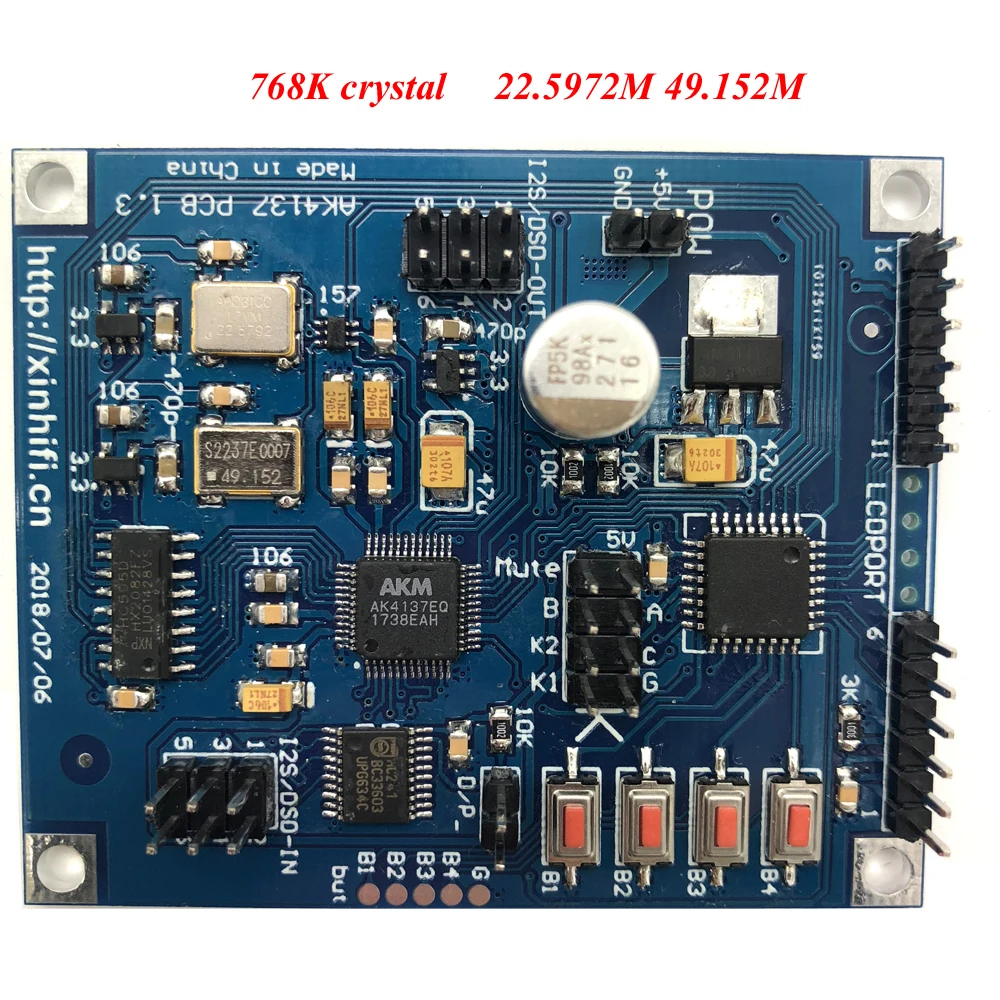

768K кристаллКонфигурация осциллятора 22,5972 м 49,152 м

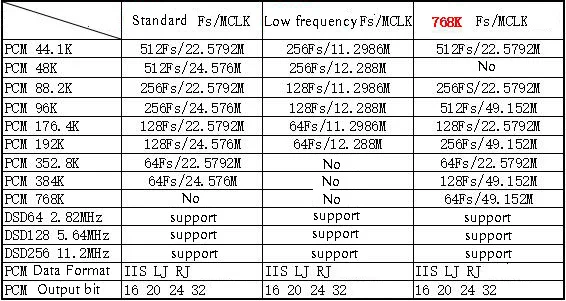

Частота выборки выходной версии поддерживается каждой версией:
Диапазон входного сигнала:
Режим PCM может вводить I2S (формат I2S также называется форматом Philips 16-32bit), LJ (левый выровненный формат 16-32bit), RJ24 (правый выравнивание также называется форматом Sony 24bit), RJ32 (правое выравнивание также называется форматом Sony 32 бит), В связи с тем, что производитель чипов спроектировал, он не поддерживает Вход Сигнала правостороннего выровненного (Sony) формата ниже 24 бит. Режим DSD может вводить DSD64 DSD128 DSD256. И данные DOP (данные DOP должны вводиться в режиме PCM).
Диапазон выходного сигнала этой платы:
Режим PCM может выводить I2S формат LJ (левый-обоснованный формат) RJ (правый-выровненный формат) три формата могут выводить 16 бит 20 бит 24 бит 32 бит данных 44,1 K 48K 88,2 K 96K 176,4 K 192K 352,8 K 384K частота дискретизации, И slave (из режима). Режим DSD может выводить DSD64 DSD128 DSD256.
Примечание:Когда входной сигнал PCM ниже 44,1 K, он не будет преобразован в DSD и не может быть преобразован в более высокую частоту дискретизации PCM. DSD64 DSD128 может быть выходным, когда входной сигнал PCM ниже 176,4 K. DSD256 не может быть выходным.

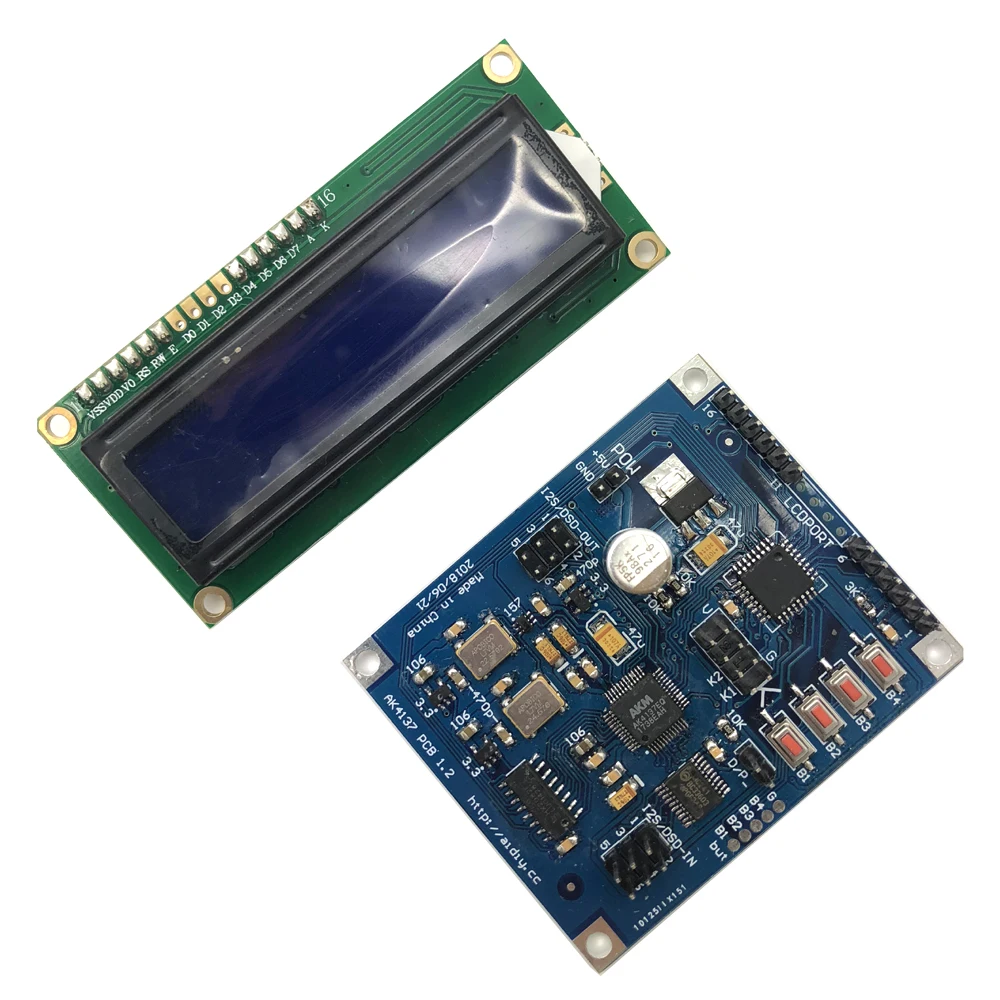

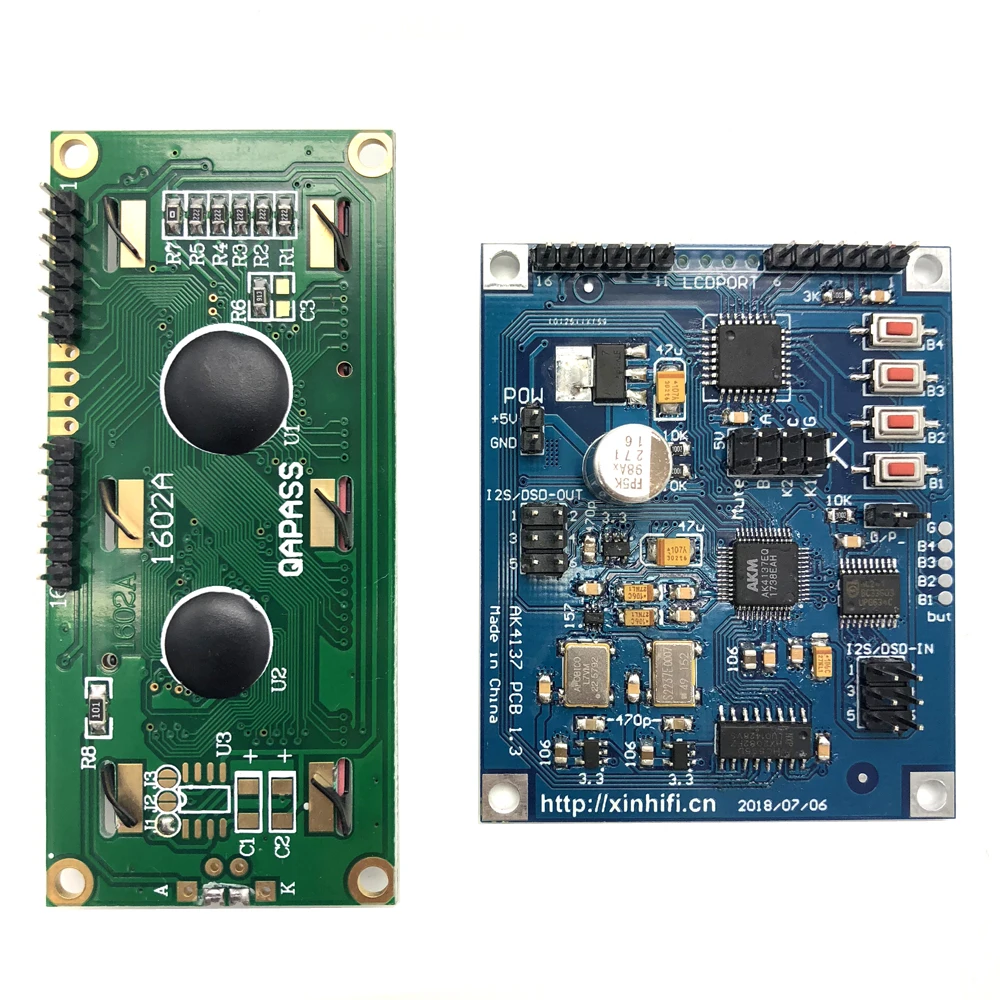

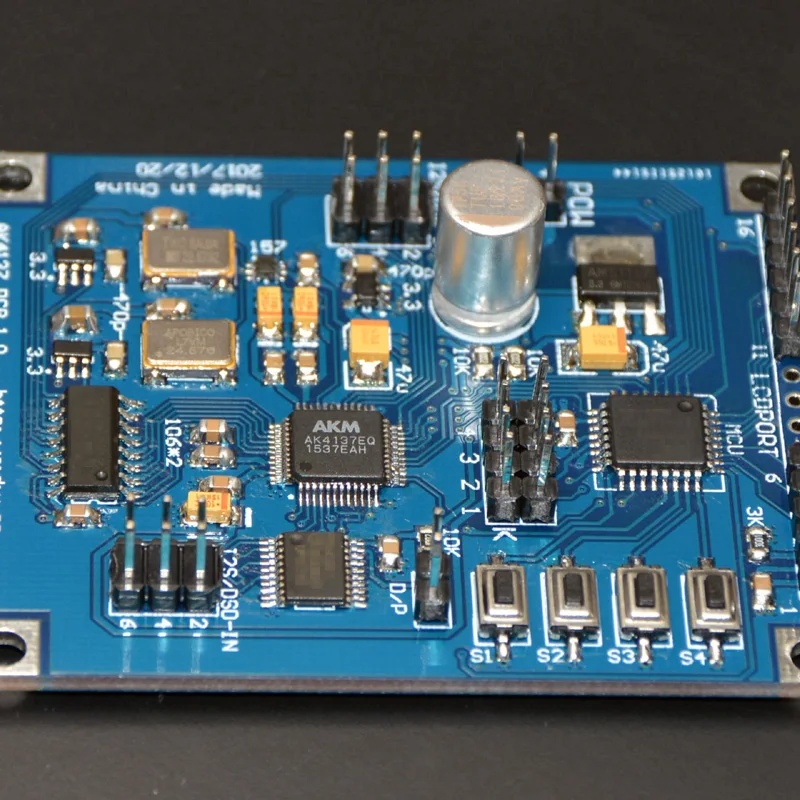

Описание интерфейса платы:
Интерфейс POW-это интерфейс ввода питания (только 5 в постоянного тока не может быть изменен); Интерфейс I2S/DSD-OUT-это интерфейс вывода данных I2S/DSD; i2S/DSD-IN интерфейс ввода данных I2S/DSD; D/ P-это интерфейс входного режима ручного управления PCM/DSD (режим ввода PCM/DSD также может управляться 1 штифтом порта ввода данных); Порт K-это специальный функциональный интерфейс; Порт LCDPORT-это интерфейс дисплея (дисплей подключен к 1 контакту платы) Подключите 1 штырь дисплея, от 2 до 2 футов... И так далее, средние четыре штифта без штифта не подключены).
Примечание: отсоедините Интерфейс D/P при использовании интерфейса I2S/DSD-IN 1 pin режим ввода управления.
На плате есть 4 кнопки для установки платы (см. Ниже для метода настройки). В дополнение к функции отключения звука, другие функции, установленные кнопкой, могут быть выключены, и плата все еще будет работать в режиме последнего набора, когда он включится в следующий раз.
I2S/DSD-IN определение штифта интерфейса: 1 штифт-это dsd-вход (также называемый DSDON или DSDOE), 2 pin GND, 3 pin DATA/DSDL вход, 4 pin BCK/DCLK вход, 5 контактов пустые, без подключения, 6-контактный LRCK/DSDR вход. Входной интерфейс платы не требует ввода MCLK для работы.
I2S/DSD-OUT определение штифта интерфейса: 1 pin-это DSD, включающий выход (также называемый DSDON или DSDOE), 2 pin GND, 3 pin DATA/DSDL выход, 4 pin BCK/DCLK выход, 5 pin MCLK выход, 6 pin LRCK /DSDR выход. Когда режим PCM выводится, 1 pin выводит на низкий уровень, и когда режим DSD выходной, 1 pin выводит на высокий уровень.
Ключевые функции:
Кнопка 1: Длительное нажатие для переключения формата ввода PCM (режим ввода PCM действителен); Короткое нажатие для переключения режима вывода.
Кнопка 2: Длительное нажатие, чтобы переключить скорость дискретизации входного сигнала DSD (режим входного сигнала DSD действителен); Короткое нажатие для переключения скорости вывода PCM (режим вывода PCM действителен).
Кнопка 3: Длительное нажатие на режим переключения фильтра; Короткое нажатие, чтобы переключить количество бит вывода PCM (режим вывода PCM действителен).
Кнопка 4: Длительное нажатие-это переключатель дрожания; Короткое нажатие выключателя звука.
Характеристика:
Источник питания: 5 в пост. Тока (напряжение постоянного тока 5 В, подключенное к сети переменного тока, приведет к повреждению платы) Диапазон напряжения 4,8-5,5 В (превышение этого диапазона приведет к повреждению платы или ее неправильной работе).
Входной сигнал поддерживает уровень 3,3 В уровня 5 В; Выходной сигнал-уровень 3,3 В.
Размер печатной платы: 5,2 см x 6,3 см
Дисплей является стандартным 1602 дисплеем
Два кристаллических осциллятора на плате питаются от прецизионного LDO, и один из них отключает другой источник питания для уменьшения помех.
Порт K, за исключением 1-го 2-го (K1, K2) других интерфейсов, пожалуйста, постарайтесь не использовать его самостоятельно.

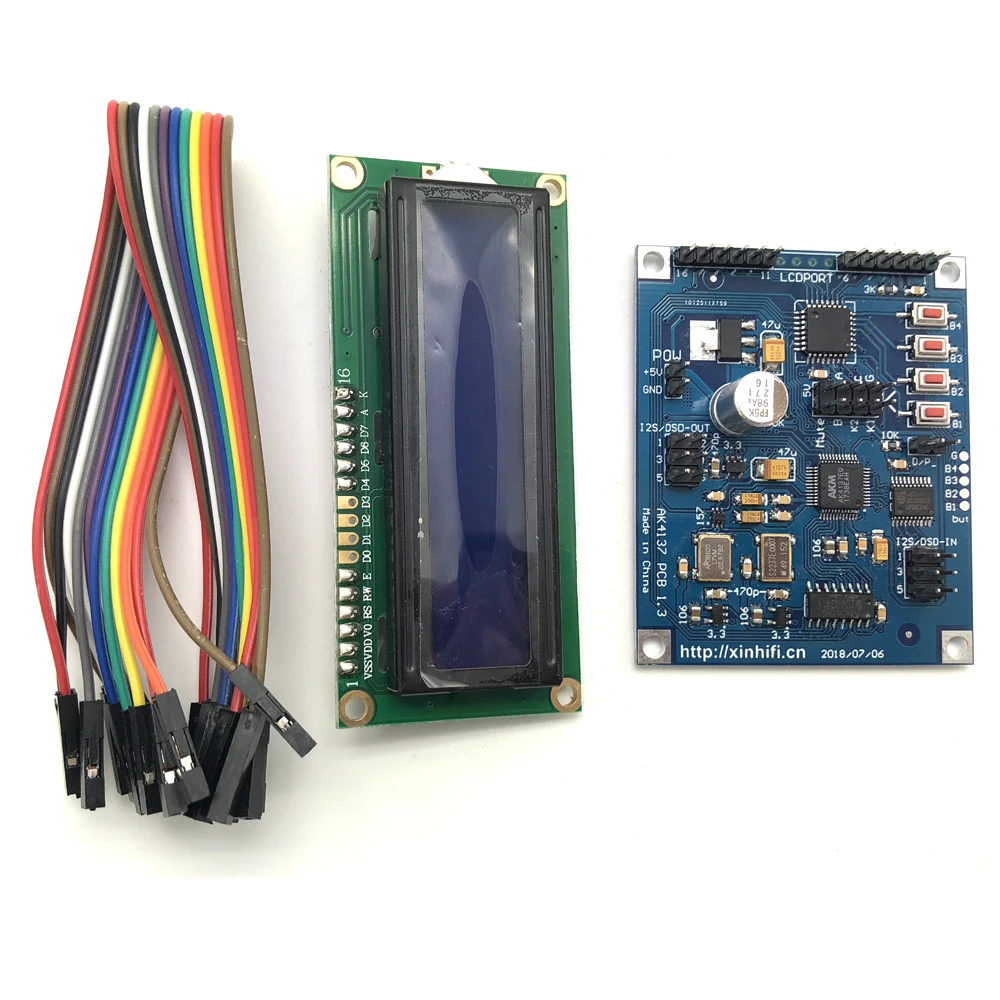

2015 г. 1 предмет
Подробное описание использования:
Сначала включите питание, интерфейс POW, подключенный к диапазону напряжения питания 5 В 4,8-5,5 В (подключение источника питания не так много, чтобы сказать, поймите основы цепи знать, как подключить, необходимо обратить внимание на то, что диапазон напряжения не изменяется).
Введите соответствующие настройки:
Установите режим ввода сигнала: во-первых, определите, является ли входной сигнал DSD сигналом или PCM (I2S). Входной режим может быть установлен через интерфейс D/P. Режим входного сигнала интерфейса D/P от короткого замыкания работает в режиме PCM (I2S), отключен. Входной режим интерфейса D/P работает в режиме DSD. Входной режим также может управляться с помощью разъема I2S/DSD-IN 1. Интерфейс I2S/DSD-IN 1 pin вводит низкий уровень для режима ввода PCM, и входной высокий уровень для режима ввода DSD. Следует отметить, что Интерфейс D/P должен быть отключен при использовании интерфейса I2S/DSD-IN 1 контактный режим управления входом (не быть укороченным, В противном случае он может работать только в режиме PCM и может привести к повреждению устройства, предоставляющего сигнал DSDON/DSDOE). Когда вам нужно ввести DOP сигнал, вы также должны настроить входной интерфейс в режим PCM.

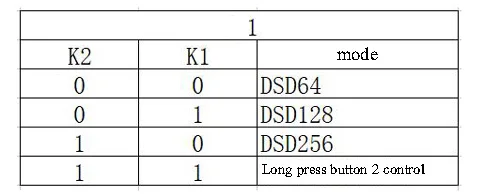

Установите формат ввода сигнала и т. Д.: в режиме ввода PCM вы можете переключить формат входных данных, длительное нажатие кнопки 1. При каждом длительном нажатии изменяется формат входного сигнала, а соответствующая линия на первой линии экрана дисплея-«I». Формат входного сигнала будет отображаться сзади и будет иметь функцию отключения памяти. Входные форматы включают I2S, LJ, RJ24, RJ32, DOP и циклическое переключение. В режиме ввода DSD Скорость выборки входного DSD может быть переключена при длительном нажатии кнопки 2 и соответствующий дисплей будет отображаться после первой линии дисплея «I», С памятью отключения питания. Входы DSD включают DSD64, DSD128, DSD256 и циклическое переключение. Кроме того, частота дискретизации DSD входного сигнала также может быть переключена на K port K1 K2 (см. Таблицу 1 ниже). Следует отметить, что K1 K2 должен быть отключен, когда входной сигнал DSD переключается длинной кнопкой нажатия 2 (K1 K2 отключен) В противном случае в свободном состоянии K1 K2 будет использоваться для настройки частоты дискретизации входного сигнала DSD). K1 K2 может автоматически переключать скорость дискретизации входного DSD в сочетании с итальянским интерфейсом (K1 подключен к итальянскому интерфейсу 18 футов, K2 подключен к итальянскому интерфейсу 19 футов)!
Примечание: 0-это входной низкий уровень (0 В) и 1-входной высокий уровень (3,3 В).
Параметры выхода:
Установите выходной формат и т. д.: Включите Формат выходного сигнала, нажав кнопку 1 в ближайшее время. Форматы, которые могут быть установлены, включают формат I2S, LJ (левый выравнивание), RJ (правый выравнивание), DSD64, DSD128, DSD256 и циклическое Переключение с памятью отключения питания. На второй линии экрана есть соответствующий дисплей.
Установите частоту дискретизации в режиме вывода PCM (эта функция режима вывода PCM действительна, частота дискретизации выхода DSD переключается с помощью короткой кнопки нажатия 1): переключение частоты выборки выходного сигнала с помощью короткой кнопки нажатия 2, установленная частота дискретизации включает в себя 44,1 K, 48K, 88,2 K, 96K, 176,4 K, 192K, 352,8 K, 384K, SLA (рабочий режим выхода), циклическое Переключение с памятью отключения питания и соответствующий дисплей на второй линии экрана.
Установите количество бит в режиме вывода PCM (можно установить во всех форматах данных PCM): Переключите количество бит выходного сигнала, нажав кнопку 3 в ближайшее время. Количество бит, которое можно установить, включает 16 бит, 20 бит, 24 бит, 32 бит (другие биты не поддерживаются). Циклическое Переключение с функцией отключения памяти и соответствующим дисплеем на второй линии экрана.
Другие настройки:

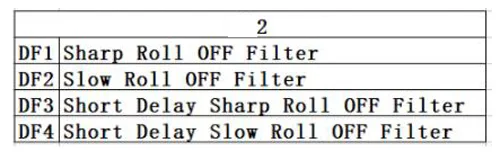

Настройка цифрового фильтра: Переключение режима цифрового фильтра с помощью кнопки длительного нажатия 3. Эта настройка имеет память отключения питания и будет отображаться во второй половине первой линии экрана. Содержимое дисплея DF1, DF2, DF3, DF4, соответствует режиму фильтра в таблице 2 ниже.
Настройка дрожания (добавить дрожание к сигналу): установите переключатель dithering с помощью длинной кнопки 4. После долгого нажатия, последние две цифры второй линии экрана дисплея «DT» для включения функции dithering. После долгого нажатия отображаются последние две цифры второй линии экрана». DT "исчезает, чтобы выключить дрожание. Эта функция имеет память отключения питания.
Настройка отключения звука: Метод настройки: нажмите кнопку 4 Последняя линия первой линии экрана отображает «MT» для отключения звука, а затем нажмите кнопку «MT» снова, чтобы отменить режим отключения звука. Эта функция не имеет памяти отключения питания.
