Ramps 1,6 Plus
Параметры:
Название продукта: Ramps 1,6 Plus
Размер: 101,6*60,19 мм

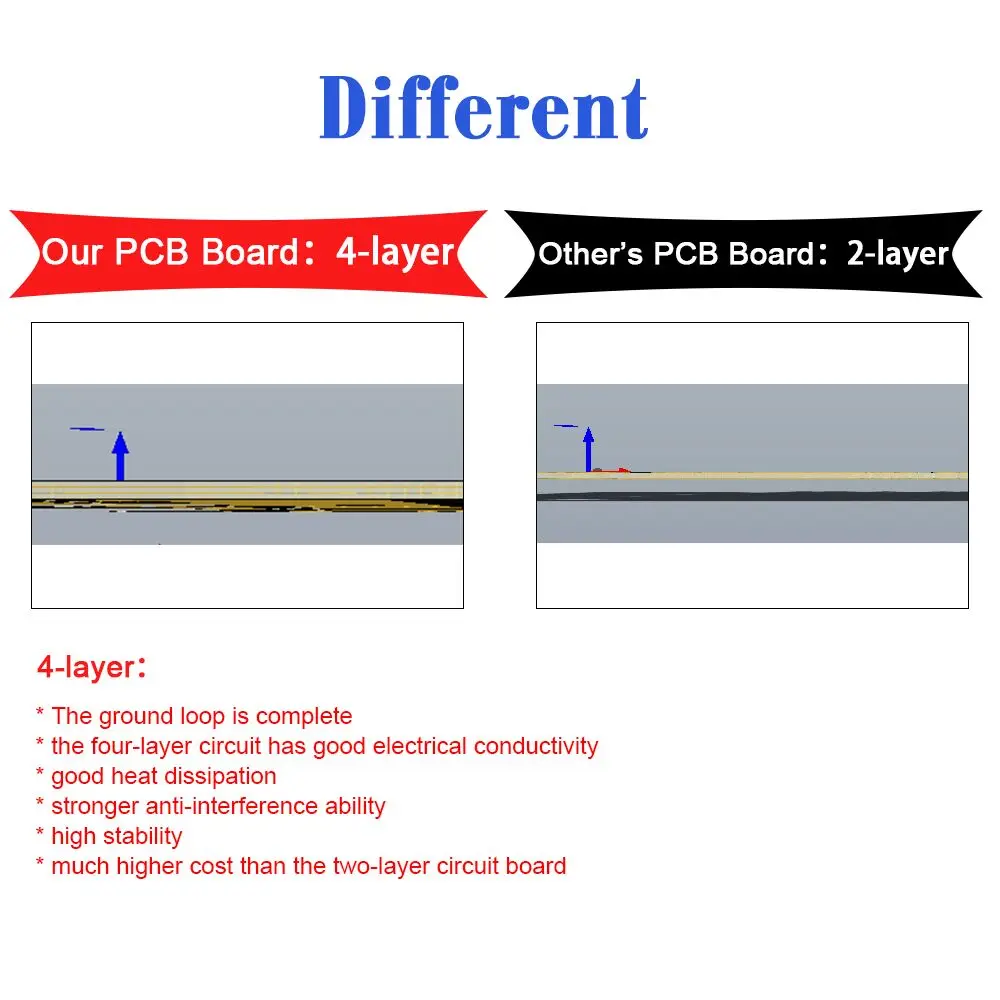

Печатная плата: 4-из шельфового пласта
Ток: 30A
Поддержка драйвера: A4988/DRV8825/TMC2100/TMC2208/TMC2130
BIGTREETECHRamps 1,6 plusЭто в основном Новая плата адаптера ramps для обновления старого драйвера Ramps 1,6 с использованием сложного режима работы SPI. BIGTREETECH Ramps 1,6 plus использует режим работы SPI, который может быть достигнут просто путем подключения и отключения колпачка перемычки. Это не только экономит сложный процесс проводки, но и экономит затраты на внешнюю проводку, что является экономичным и практичным.
Новые ramps 1,6 plus эффективно избегают проблемы двигателя, не работающего, вставляя не ту линию; это также позволяет избежать проблемы, что диск не работает из-за плохого контакта внешней линии во время процесса печати.
Преимущество:
1. PCB имеет встроенный терминал выбора для вождения режима работы SPI и совместим с режимами шаг/DIR и SPI.

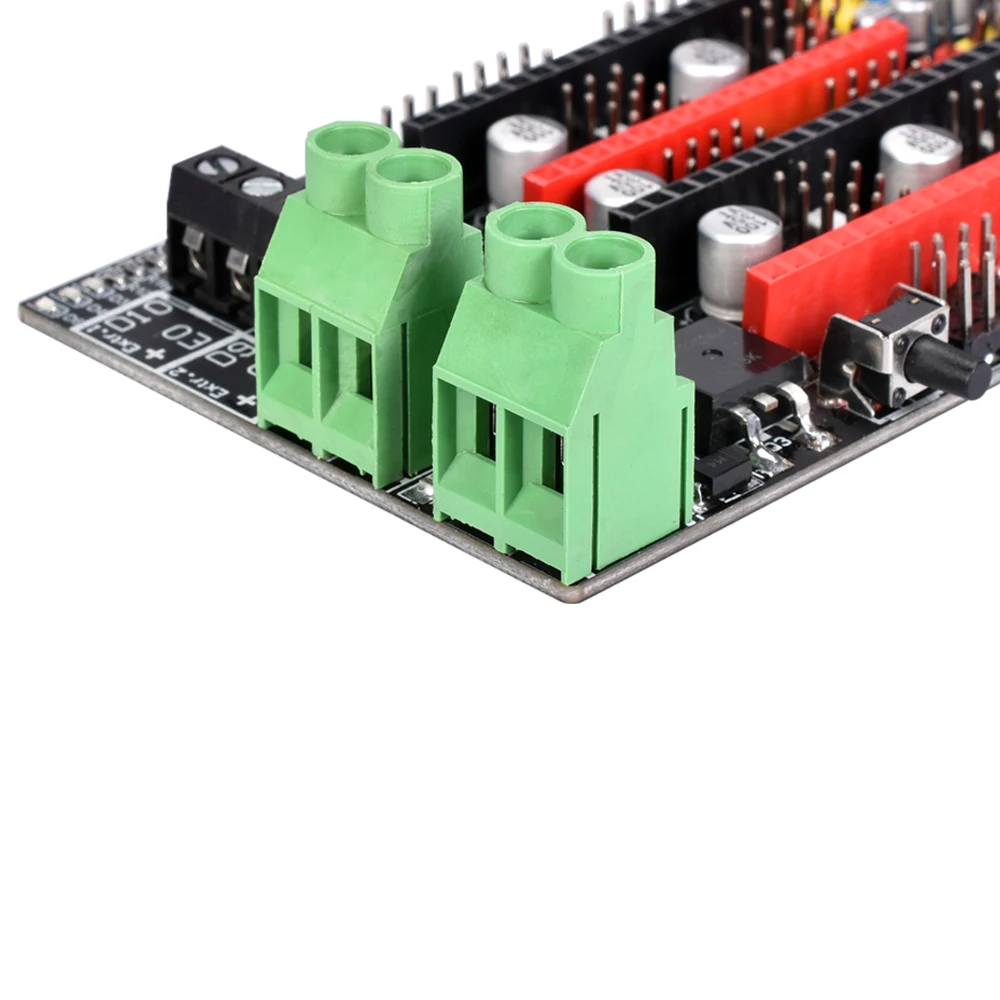

2. Части силового и теплового лопастей с использованием высокотокового терминала 30A, что в значительной степени может избежать ситуаций горения.

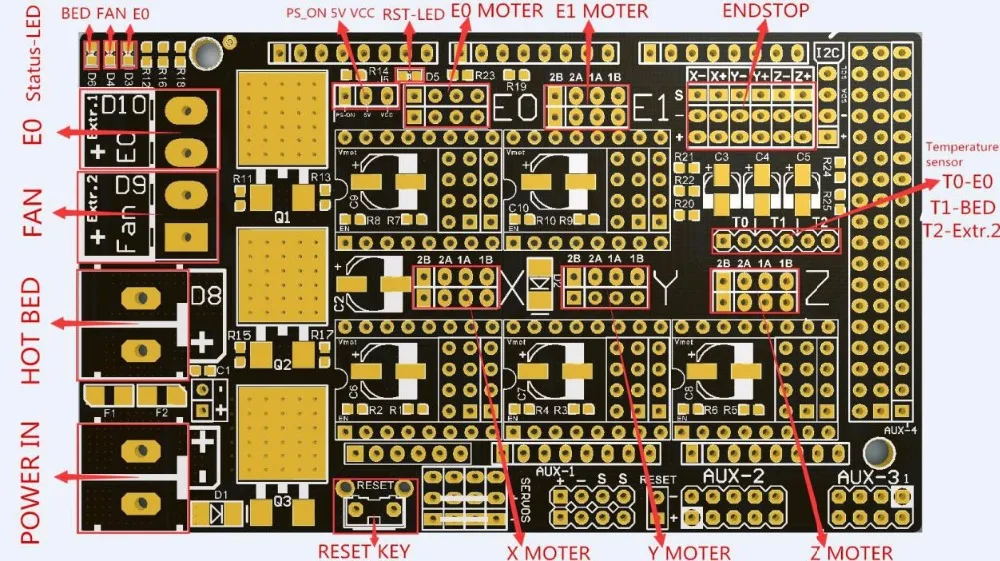

3. Более четкое Подключение провода после обновления нового верхнего слоя и нижнего слоя.

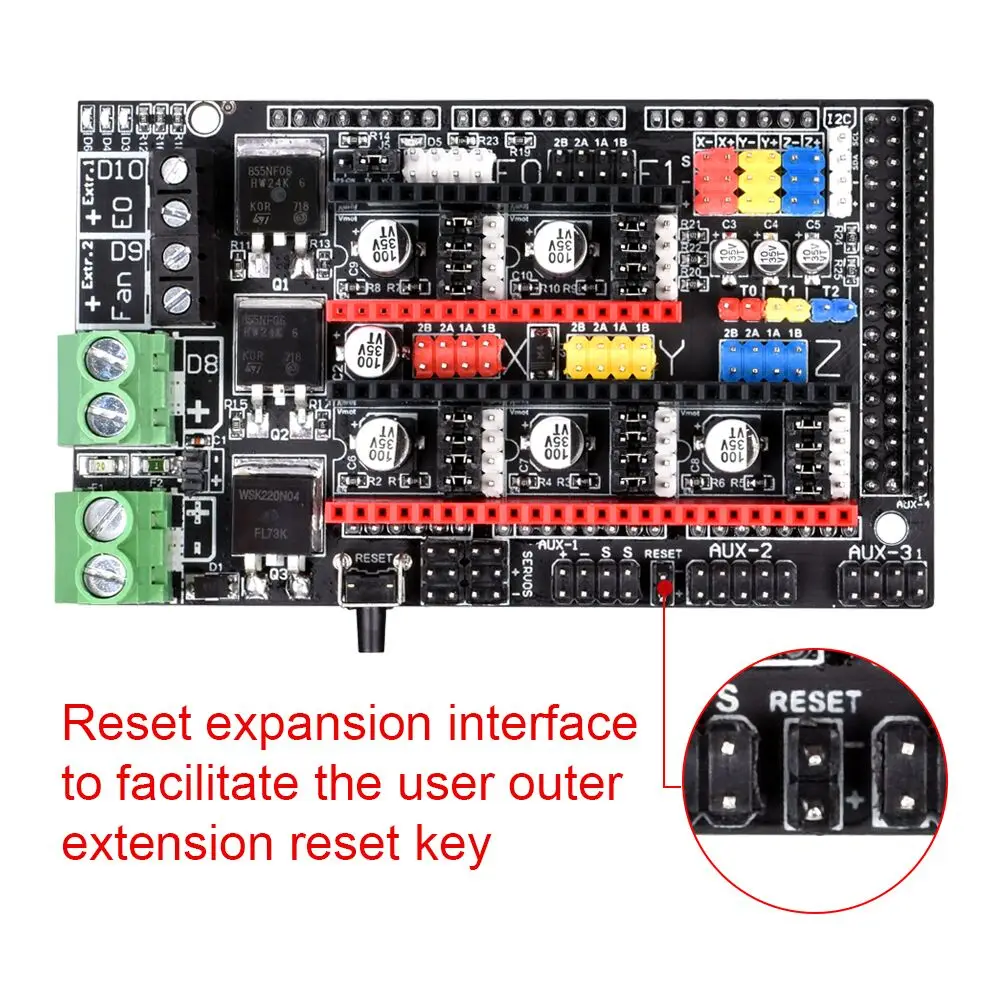

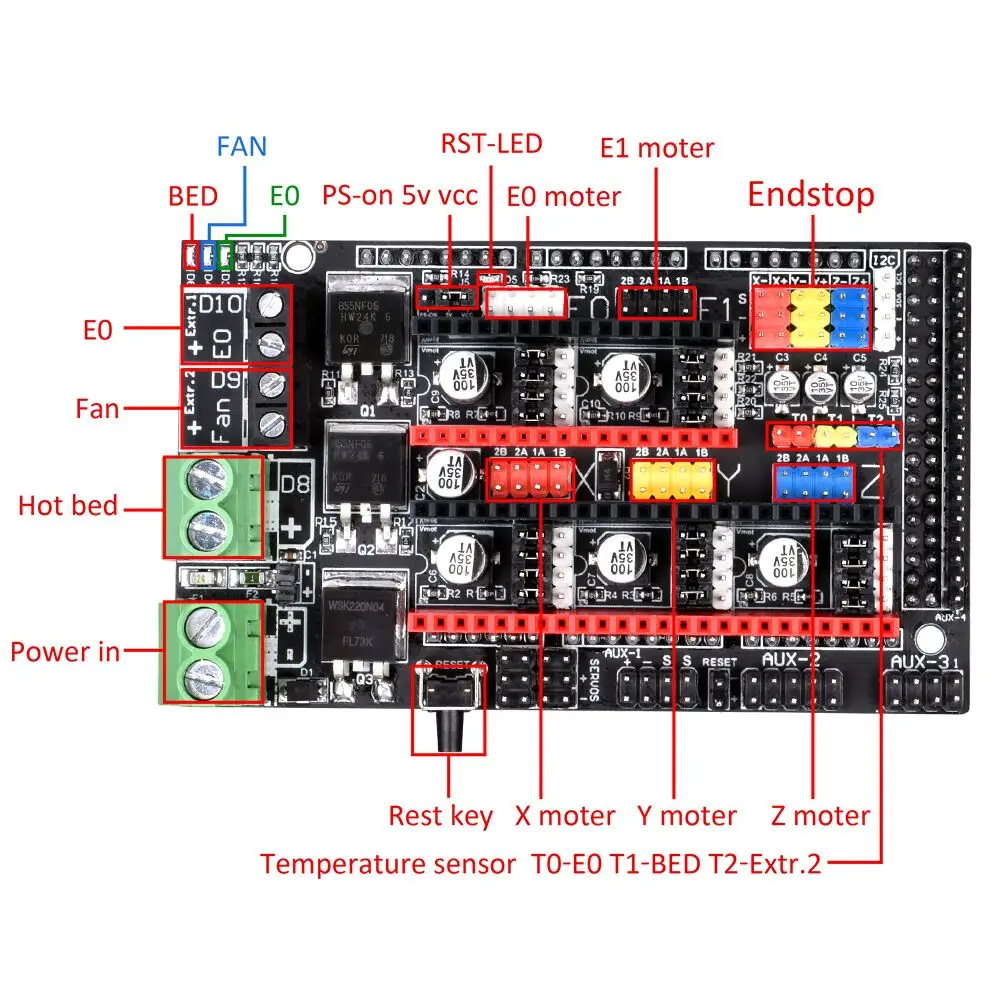

4. Добавление интерфейса расширения сброса, это удобно для пользователей, чтобы расширить кнопку сброса.
5. X, Y, Z, E0, E1 все используют параллельный двойной моторный интерфейс, так что плата может использоваться для большего типа машины.
6, используя сочетание цветного штифта и соединитель ряда, эффективно различая каждый функциональный интерфейс, красивый и практичный.

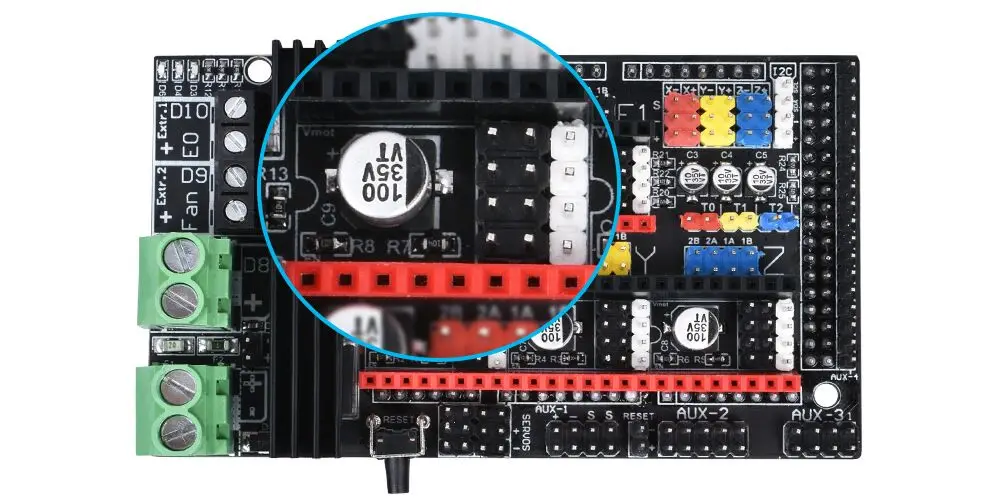

Выбор режима работы драйвера SPI и шаг/DIR
Рабочая модель SPI:

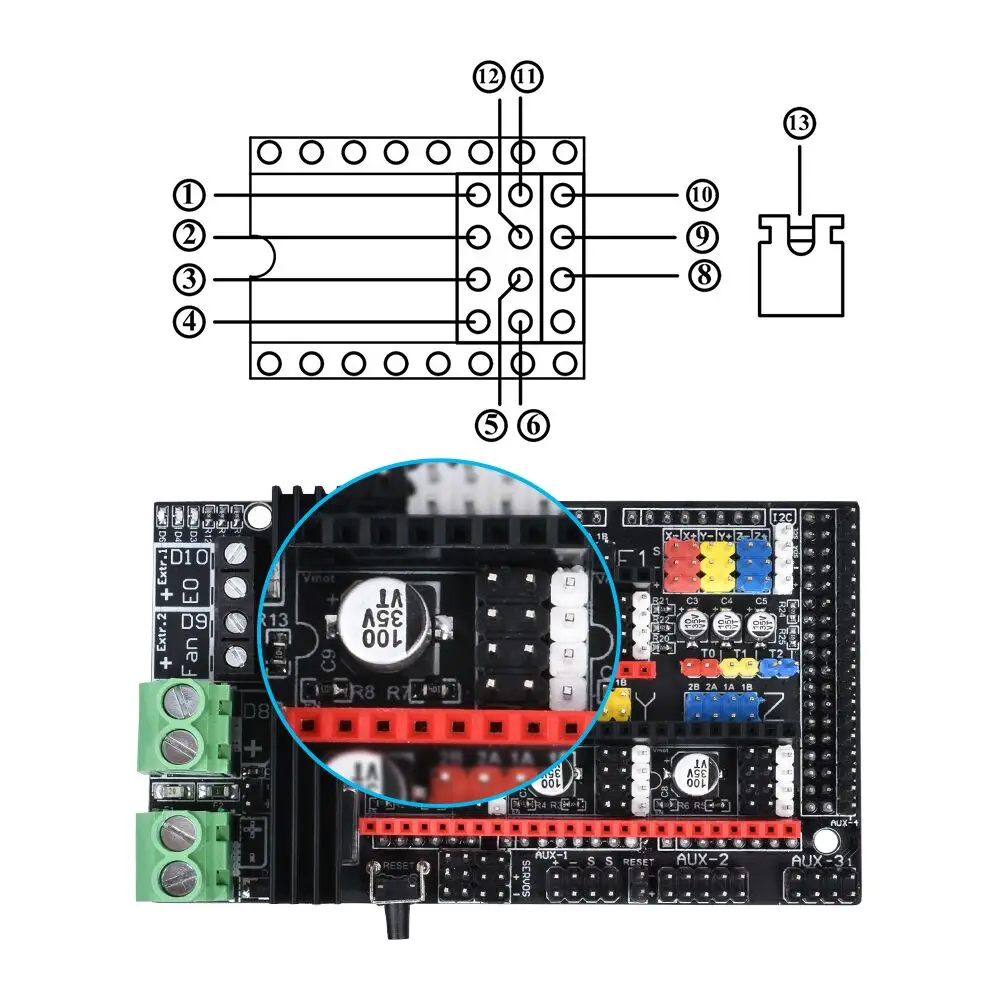

При использовании драйвера SPI Модель: Подключите 1 и 11,2 и 12, 3 и 5, 4и 6 соответственно, используя четыре шт 13 (колпачки короткого замыкания)

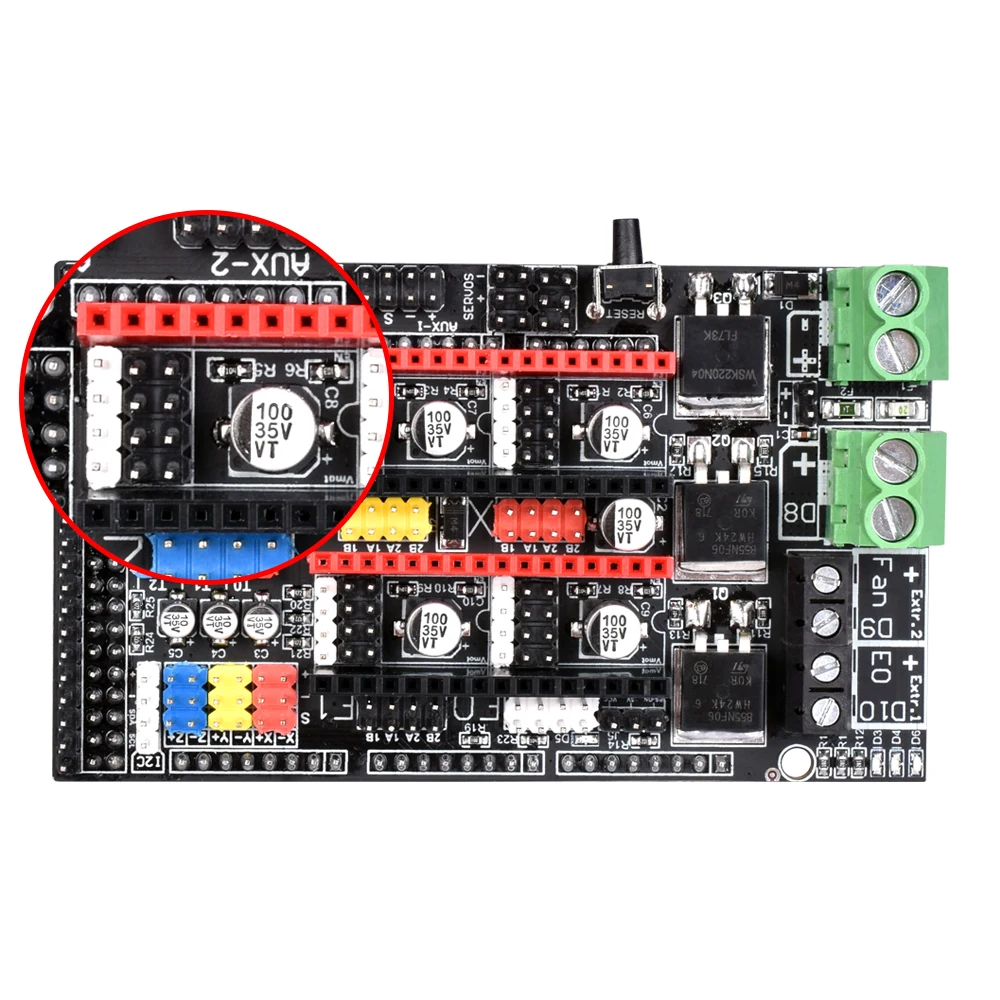

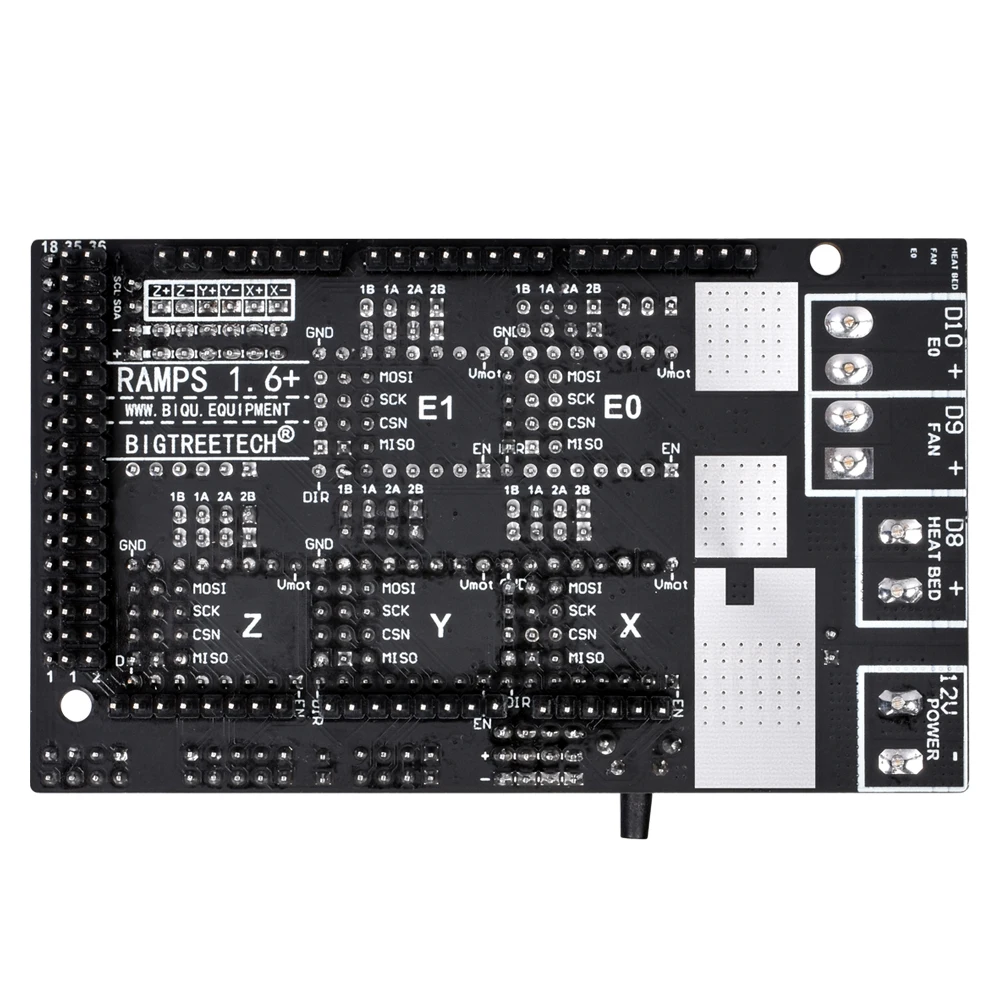

SPI-это режим последовательной шины, где 1 соединение 11-MOSI, 2 подключения 12-SCK, 3 подключения 5-CSN, и 4 соединения 6-MISO; (соответствующая индикация изображения)
Шаг/DIR (шаговый/направленный режим привода):
Рис. 11, 12 и 5 соответственно представляют MS1, MS2 и MS3 шагового/DIR режима (промежуточный конец выбора),8, 9 и 10-все VCC (высокий уровень); возьмите драйвер LV8729 в качестве примера. Подключите 5 (MS3) и 8 (высокий уровень) с помощью 13 (короткого замыкания крышки), драйвер работает в режиме шаг/DIR и это 16 подразделений.
Примечание:Интерполяция режима MS1, MS2, MS3 и 8, 9, 10 В шаговом/DIR выбирается в соответствии с различными делениями различных драйверов.
Внимание:
1. Выбор режима работы драйвера определяет прошивку, которая будет запрограммирована. Когда выбран режим SPI, материнская плата должна быть запрограммирована с прошивкой режима работы SPI (для руководства по изменению прошивки SPI, пожалуйста, обратитесь к инструкции BIGTREETECH TMC2130 V1.1.); при выборе режима шаг/DIR, прошивка должна быть заменена на прошивку режима работы шаг/DIR, И необходимо следить за последовательностью разделения. (прошивка состоит из 16 разделов, Ramps1.6 plus также должна выбрать 16 разделов)
2. При использовании термостата мощностью более 140 Вт убедитесь в установке радиатора MOS для предотвращения перегрева и горения; При использовании термостата мощностью более 180 Вт, пожалуйста, не забудьте выбрать модуль теплового покрытия MOS для передачи, чтобы избежать горения платы из-за длительного перегрева;
3. При подключении и отключении привода в Ramps1.6 plus обратите внимание на направление привода. Он не должен быть вставлен в обратном направлении, чтобы предотвратить сжигание диска, а работа штепсельной вилки и диска отключения должна осуществляться в соответствии с предпосылкой отключения питания.
4. Описание каждого драйвера SPI mode CS pin: (для получения подробной информации, пожалуйста, обратитесь к данным RAMPS1.6 plus PIN)
XCS:D63 YCS:D40 ZCS:D42 E0CS:D65 E1CS:D66

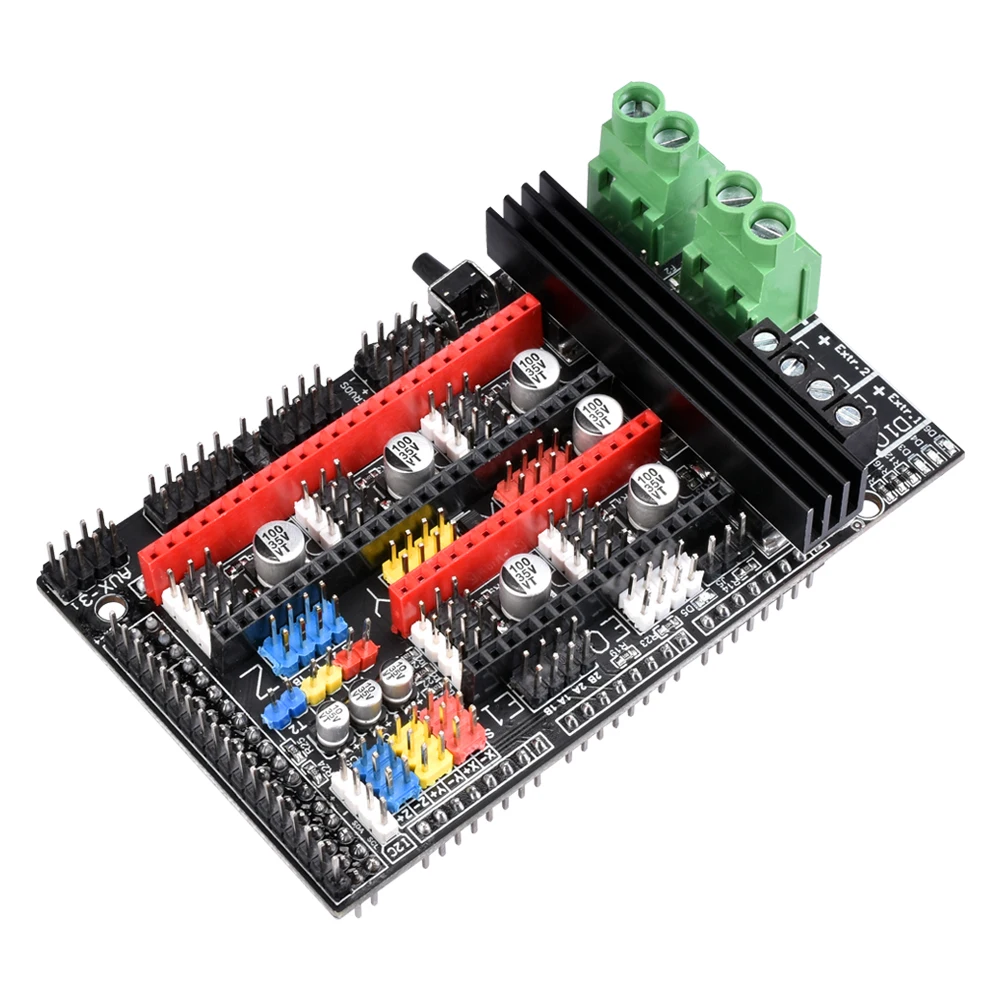

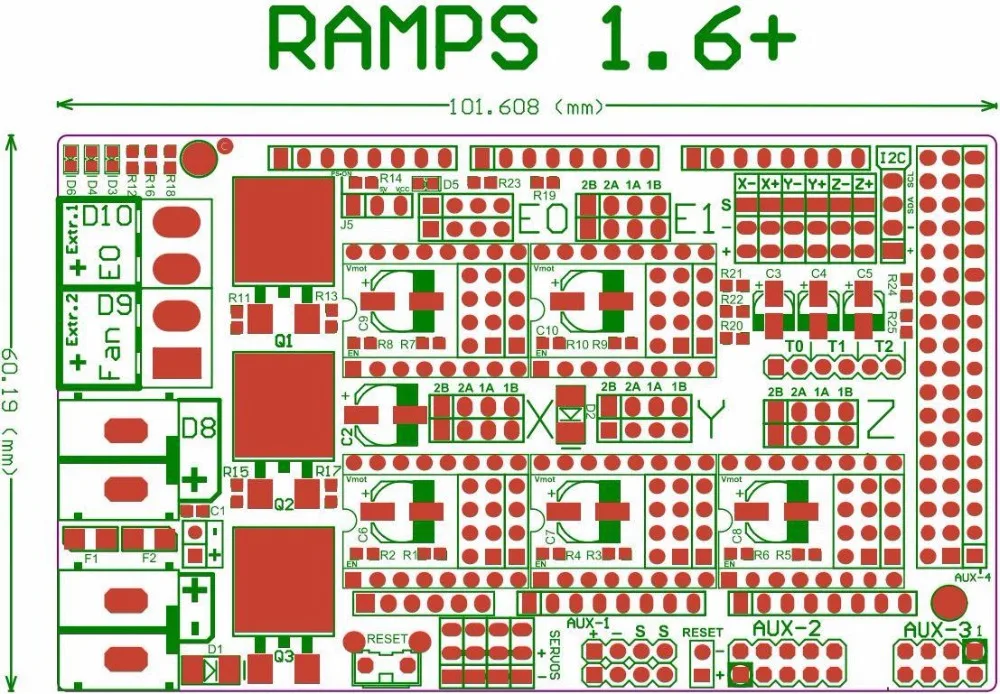

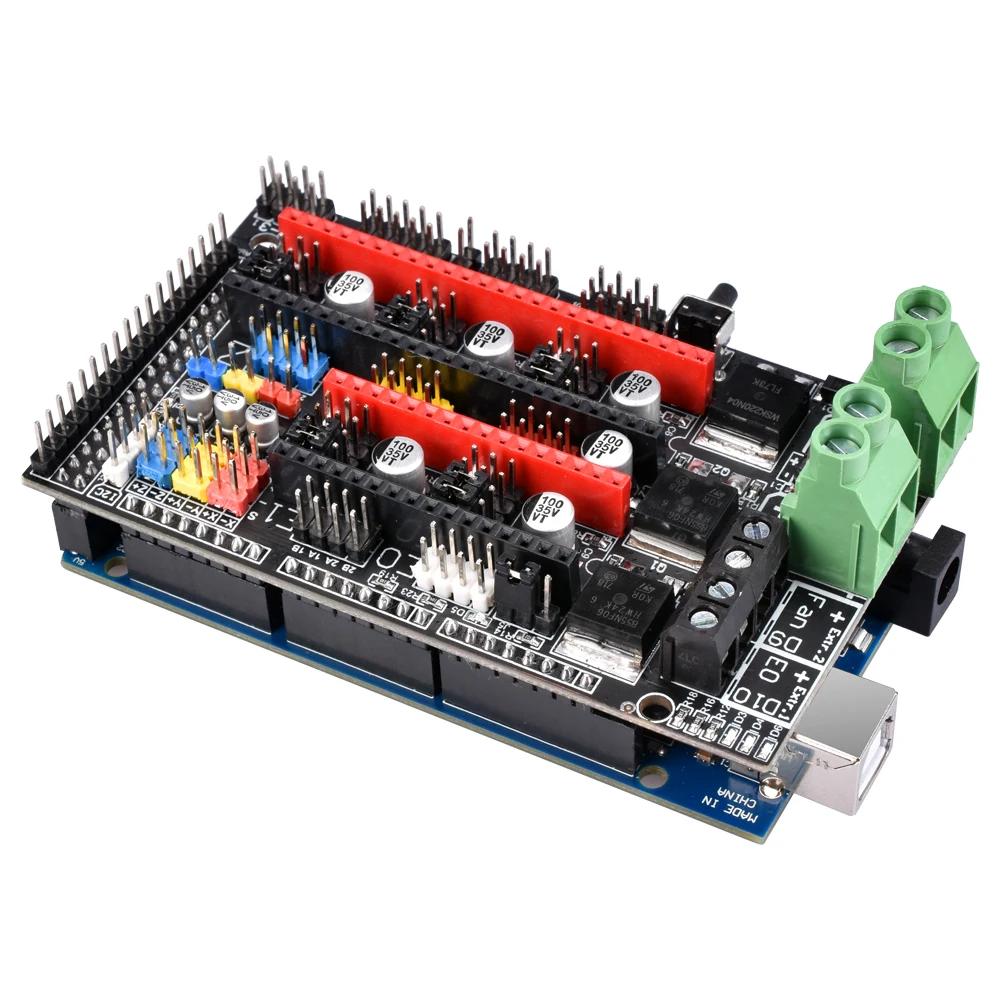

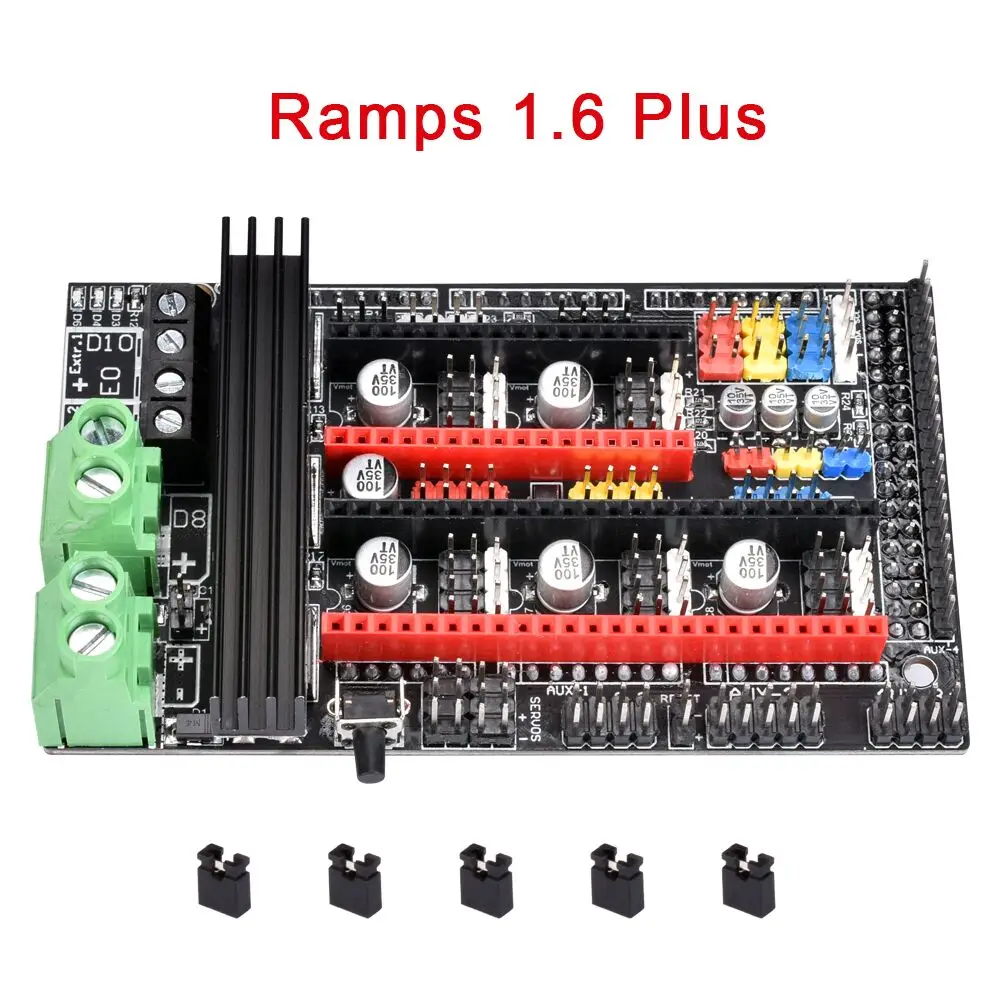

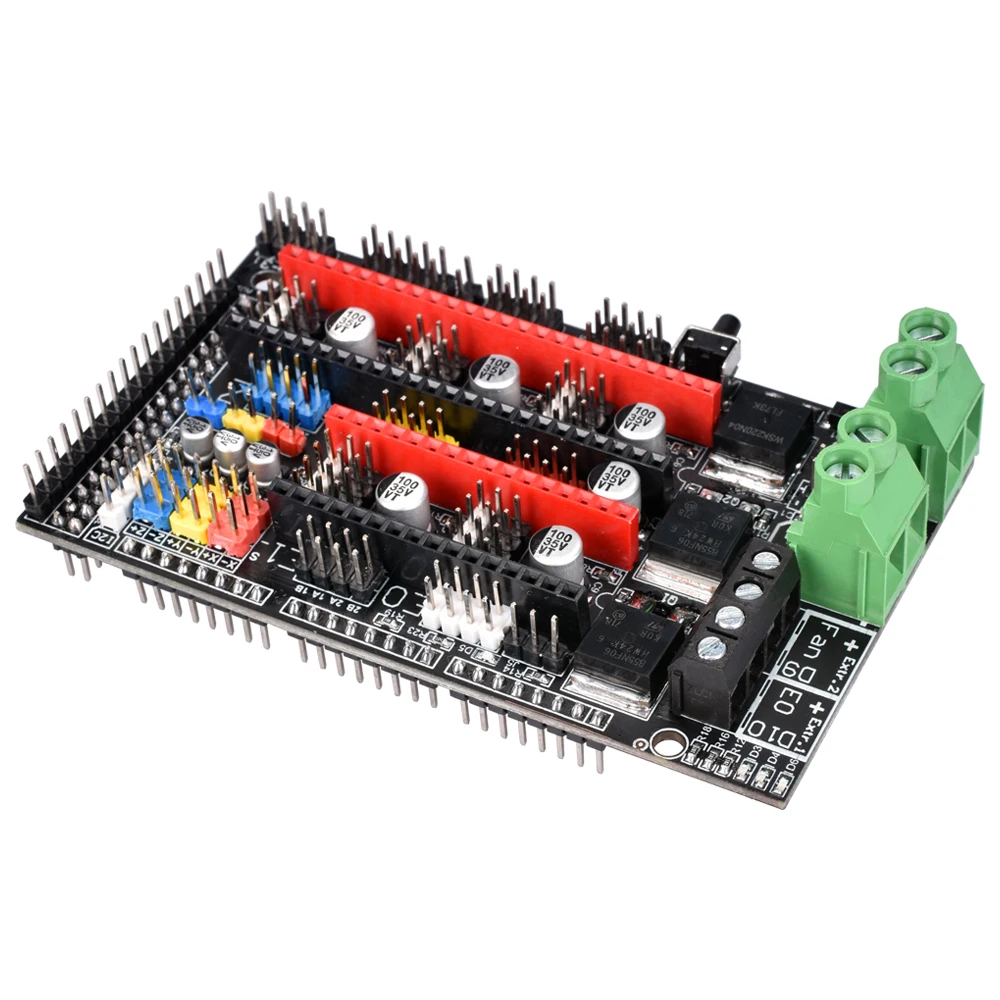

Ramps 1,6 Plus

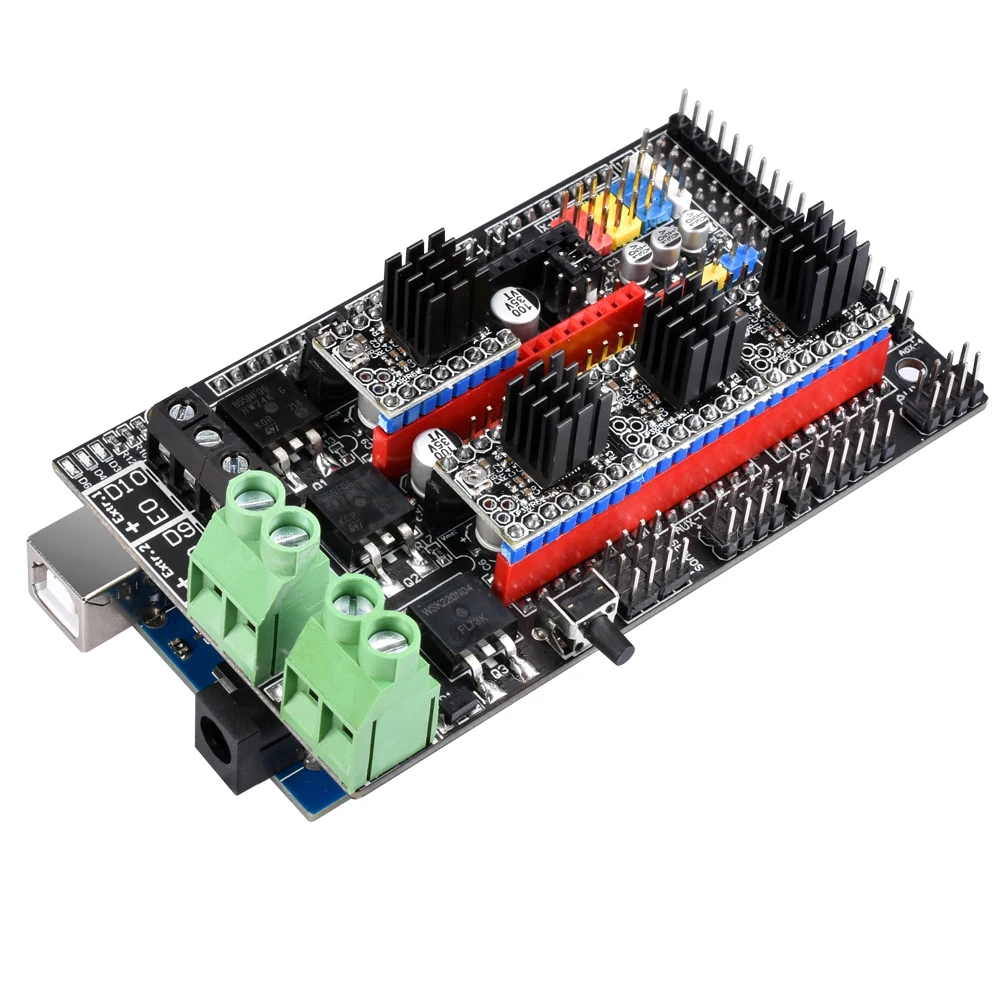

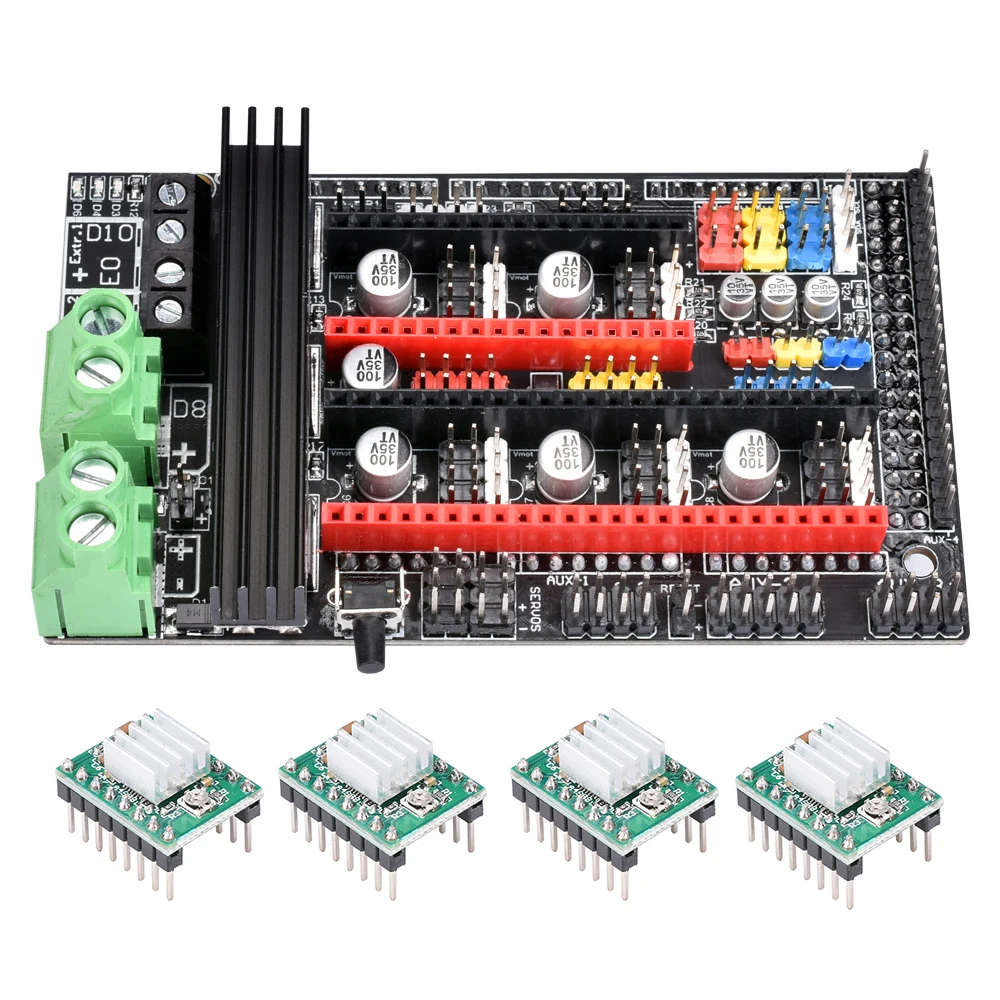

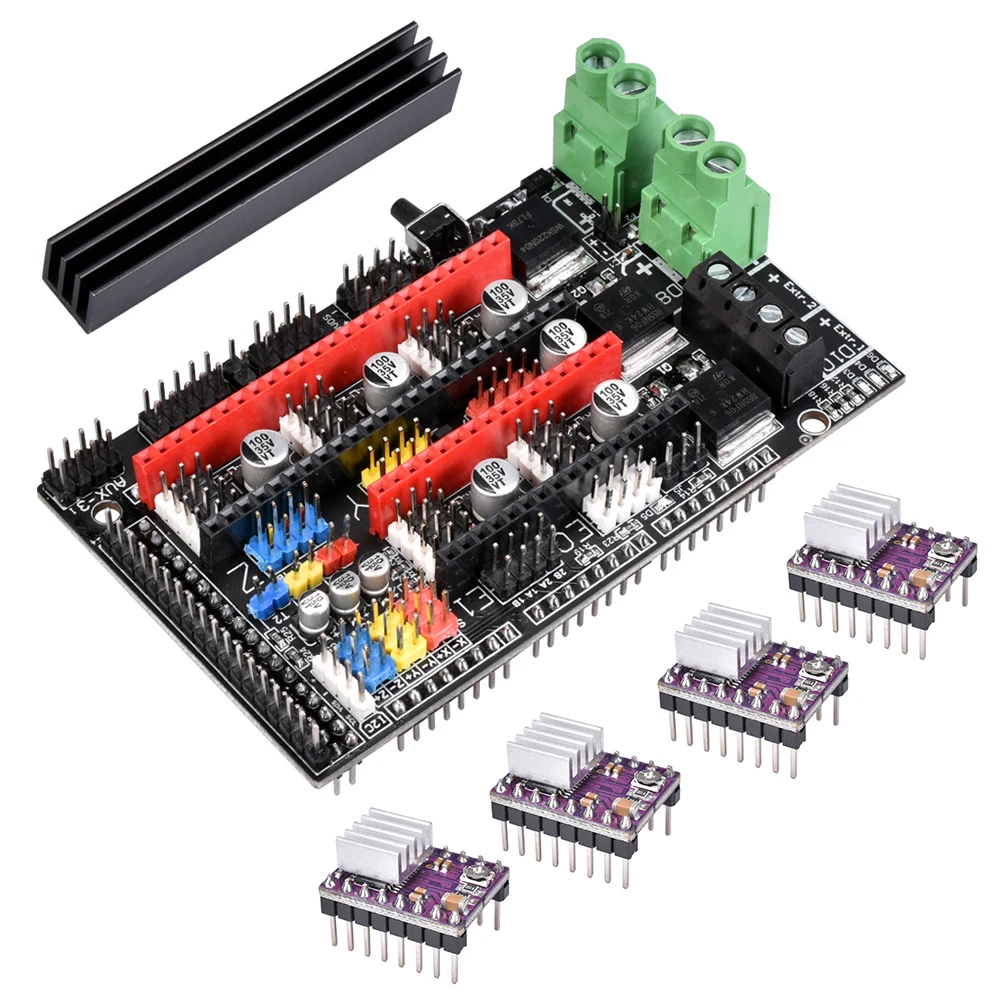

Ramps 1,6 Pus Wth 4 шт A4988/DRV8825/TMC2100/TMC2208

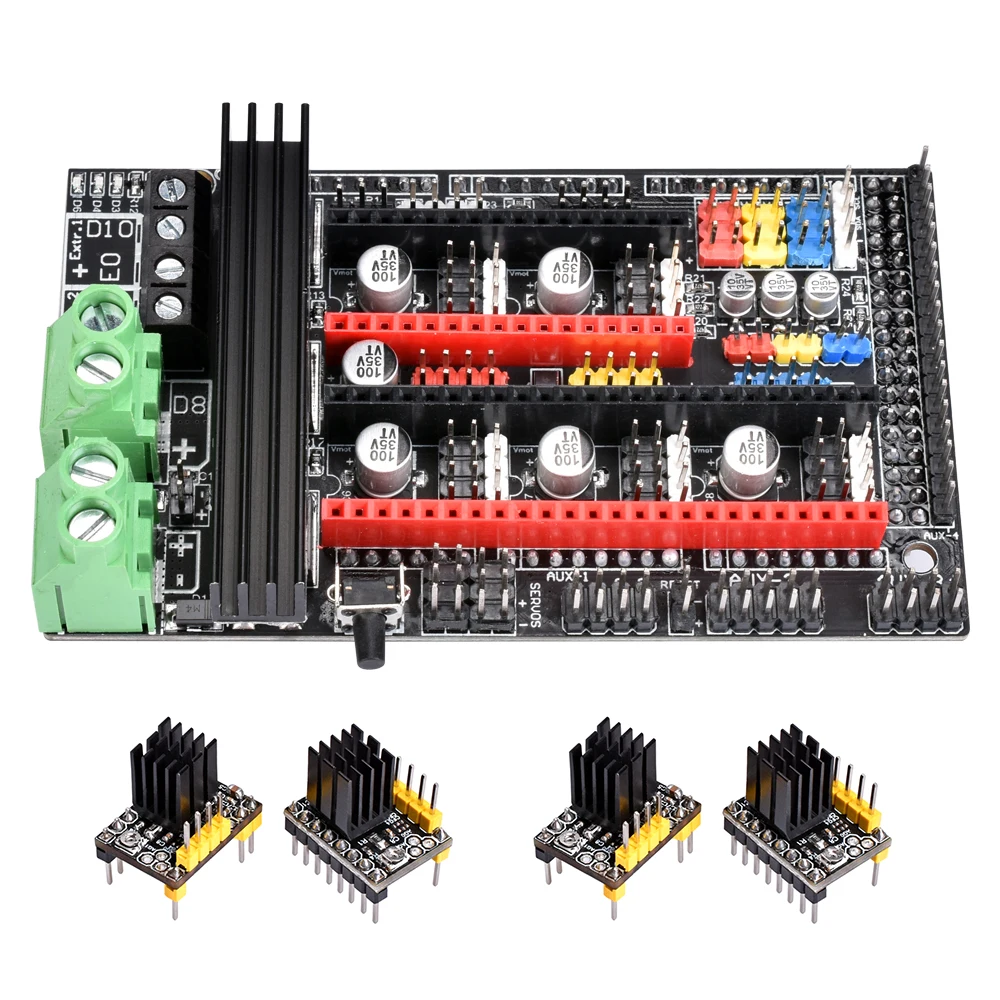

Ramps 1,6 Plus с 4 шт DIY TMC2130
Ramps 1,6 Plus с 4 шт SPI TMC2130(Не нужно использовать кабель)

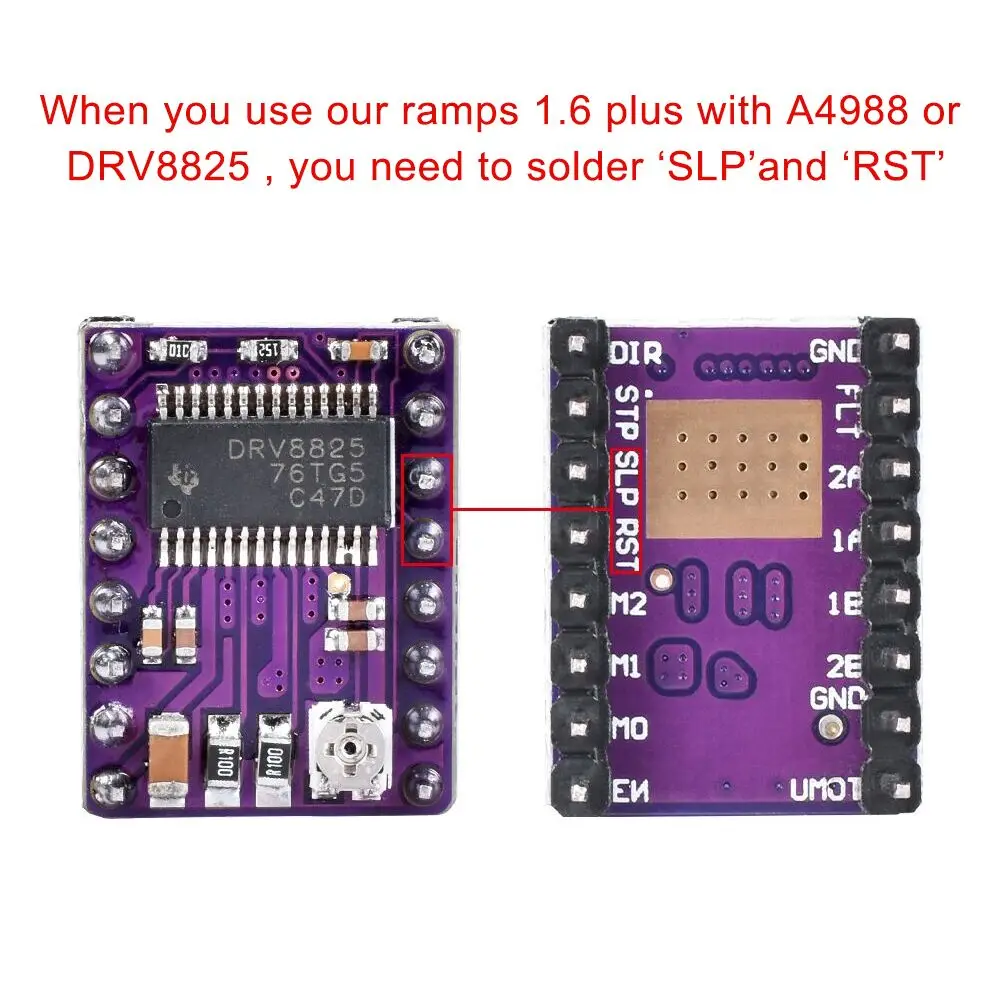

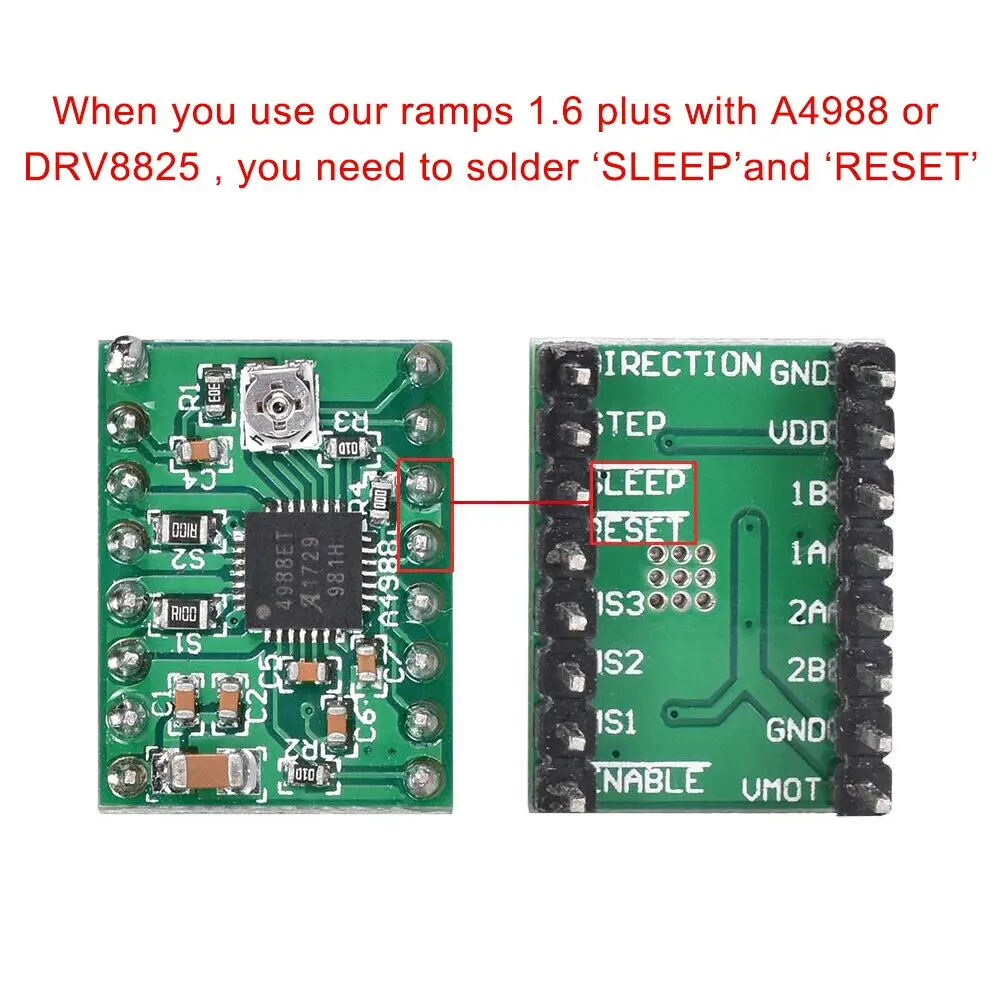

A4988 и DRV8825 особенные, поэтому вам нужно припаять его, как показано на нашей картинке, более того, в зависимости от формы разделения, перемычка черной части должна быть изменена на белую часть.
Ramps 1,6 Plus с A4988:
Ramps 1,6 Plus с DRV8825:
Ramps 1,6 Plus с TMC2100:

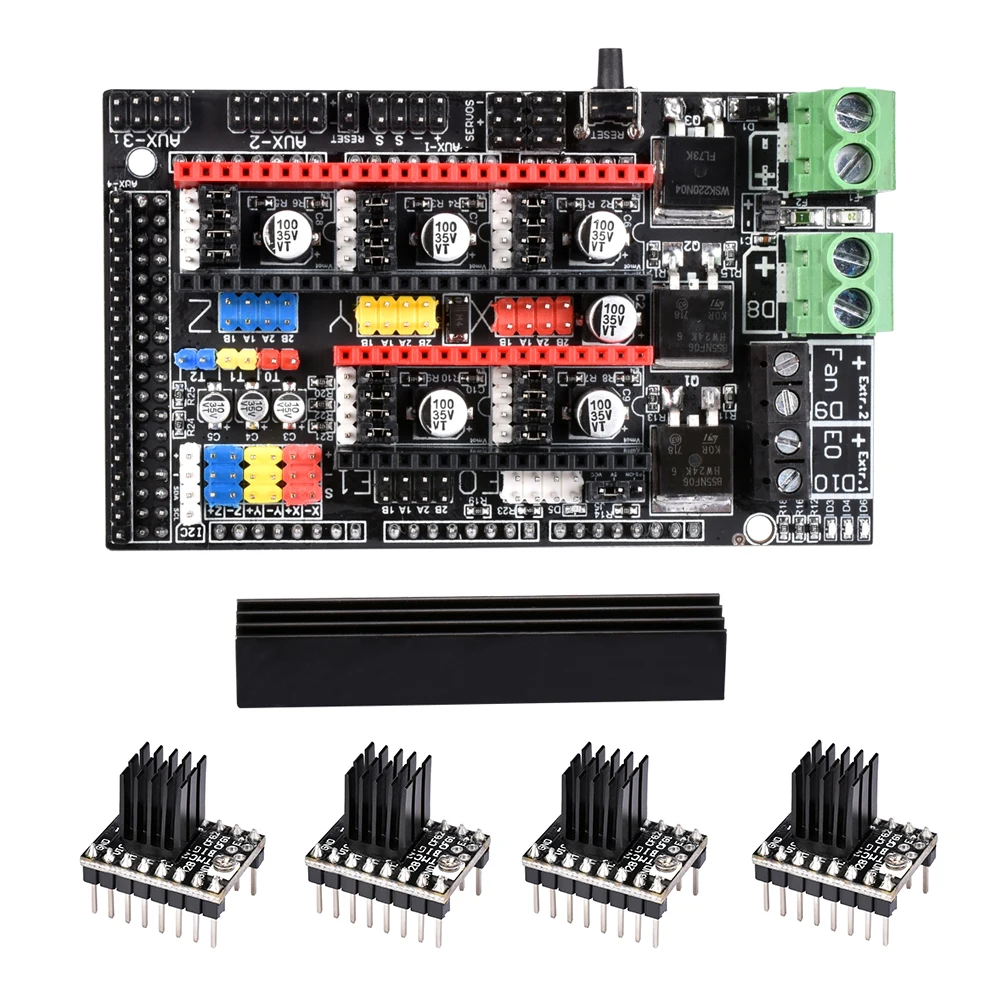

Ramps 1,6 Plus с TMC2208:

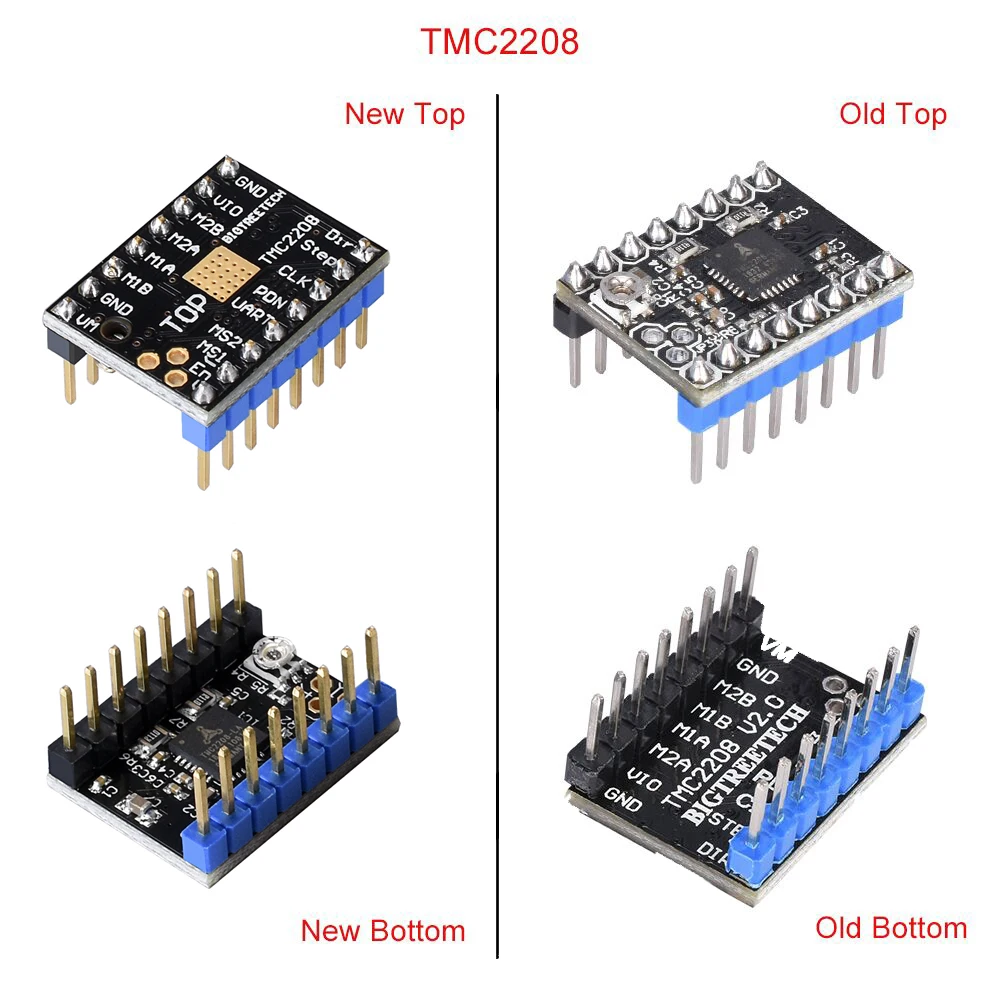

TMC2208 V2.0 отсутствует на складе, мы вышлем TMC2208 V2.1 версию сейчас, пожалуйста, поймите.
Ramps 1,6 Plus с TMC2130:
Часто задаваемые вопросы:
В: Драйвер всегда вставляется вверх дном, что делать, если плата была сожжена?
A: Подключите наконечник привода: все модули драйвера, произведенные BIGTREETECH, имеют те же контакты, до тех пор, пока будет один, остальное будет.)

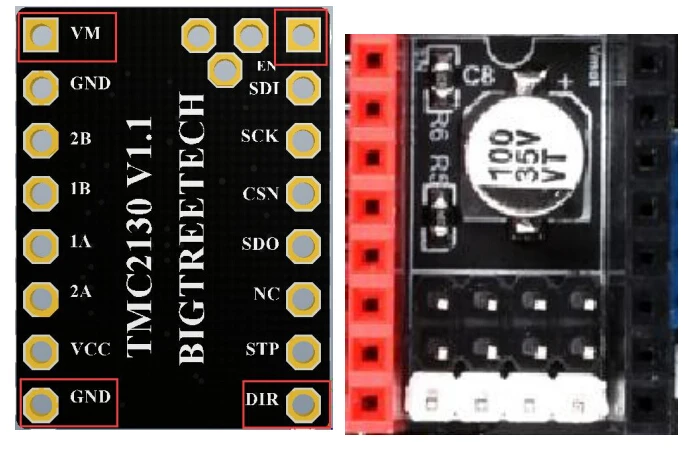

(Метод 1: как показано на рисунке, например, с помощью TMC2130 штыри, ведущие четыре угла, являются EN, DIR, GND и VM соответственно. RU и VM, как в направлении 35V/100 мкФ Алюминиевый Электролитический постоянной ёмкости, универсальный конденсатор. GND и DIR находятся в направлении штифта и правильно вставляют соответствующее направление;)
(Метод 2: для того, чтобы помочь вам определить направление движения, ведущая часть на плате будет иметь два вида цветового макета, И цветная часть привода вставляется в расположение цветной части платы, что является правильным методом вставки;)
В: Что делать, если двигатель не работает должным образом или не работает?
О: двигатель оси XYZ не работает нормально. Как правило, есть несколько причин :)
(1. Плохой контакт кабеля мотора; Плохой контакт кабеля мотора может вызвать дрожание мотора для работы аномально;
2. Выбранное разделение не соответствует делению прошивки; Если разделение неправильное, двигатель будет нерегулярно перемещаться, и разница между траекторией движения и фактической регулировкой будет большой, И не может использоваться нормально;
3. Регулировка тока привода не адаптирована; Регулировка тока привода не соответствует рабочему току двигателя, что может привести к аномальной работе двигателя, легко гореть, высокий уровень шума и т. д.;
4. После устранения прошивки, проводки, разделения и других проблем, если двигатель не работает, считается, что диск сломан, замените привод, который может нормально работать с другими валами, и убедитесь, что он может нормально работать на этой оси. Если он может работать нормально, это означает, что замененный диск был поврежден; Если он не может работать нормально после замены, вы можете проверить, неисправна ли Позиция модуля;
В: Как вставить колпачки SPI и STEP/DIR?

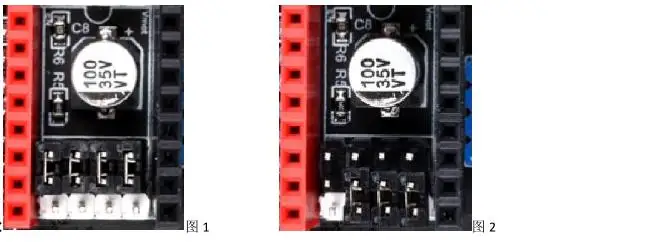

A:(как показано на рис. 1, режим SPI, 4 перемычки используется для короткого соединения черного штифта.
Как показано на рис. 2, режим SERP/DIR может использоваться для подключения белого штифта с колпачком перемычки для соответствующей таблицы деления драйвера.)
