I. Обзор:
HM340-это небольшой генератор сигналов, который может производить до 100 кГц частоты, рабочий цикл, фазовый Регулируемый импульсный сигнал; Генерировать сигнал рулевого управления; Измерять частоту;
Модуль прост в использовании, ввод данных частоты через ключевое управление и мгновенное обновление выходной частоты.
Две. Применение продукта:
Генератор сигналов;
Инструмент для калибровки;
Управление двигателем постоянного тока;
Измерения частоты следующим образом:
Три. Таблица технических параметров:
Серийный номер Пункт параметр единицы измерения
1 Диапазон импульсного сигнала 1 ~ 100000 Гц импульсный сигнал
2 рабочий цикл в диапазоне от 0 до 100% рабочий цикл.
3 разница в фазе импульса 0 ~ 360 градусов разница в фазе первого и второго сигнала
4 Амплитуда импульсного сигнала 5 в постоянного тока максимальная амплитуда 5.0Vp (Выходная амплитуда без изменений)
5 Диапазон измерения частоты 1 ~ 1000K Гц
6 измерительных частот 1 Гц
7 измерительный Частотный диапазон напряжения: ± 0,7 ~ 10 В постоянного тока представляет собой прямое соединение.
8 частоты сигнала рулевого управления 100 Гц
9 рулевое колесо сигнала импульсная ширина 500 ~ 2500 us
10 рабочее напряжение 7 ~ 12 В постоянного тока
11 рабочий ток <50 мА
13 размер 57*45*20 мм Длина X Ширина X высота
Четыре. Описание интерфейса и соответствующие операции
P4 интерфейс (питание)
VDD: блок питания с положительным полюсом (7 ~ 12 В)
GND: мощный отрицательный полюс
P3 интерфейс
Плавник: Измерение частоты.
P2: выход импульсного сигнала второго канала.
P1: Выход первого импульсного сигнала.
GND: мощность Отрицательная.
Пять, краткое описание
Забава: (выберите расположение данных, которые будут установлены) или (нажмите и удерживайте кнопку сохранения параметра set).
Вверх: последняя страница.
Вниз: Следующая страница.
Добавить: самосоединение.
SUB: Самостоятельная клавиша уменьшения.
Шесть, отображение интерфейса и инструкции по эксплуатации:
6,1. Установите частоту импульсный сигнал.
Дисплей интерфейса Шрифт:
Первая строка-«1. Частота»
Второй ряд: "* 1 1000 Гц"
Нажатия клавиш операции:
FUN: функциональная клавиша; (Выберите местоположение операции передачи данных) или (Длительное нажатие сохраните функцию параметра set).
Добавить: самосоединение;
SUB: ключ для самостоятельного уменьшения;
6,2. Настройка рабочего цикла импульсного сигнала.
Дисплей интерфейса Шрифт:
Первая строка "2. Рабочий цикл"
Второй ряд "* 0,1 50%"
Нажатия клавиш операции:
FUN: функциональная клавиша; (Выберите местоположение операции передачи данных) или (Длительное нажатие сохраните функцию параметра set).
Добавить: самосоединение;
SUB: ключ для самостоятельного уменьшения;
6,3, установите фазу разницы между первым и вторым импульсными сигналами.
Дисплей интерфейса Шрифт:
Первая строка-"3. Фаза"
Второй ряд-«10C»
Нажатия клавиш операции:
FUN: функциональная клавиша; (Выберите местоположение операции передачи данных) или (Длительное нажатие сохраните функцию параметра set).
Добавить: самосоединение;
SUB: ключ для самостоятельного уменьшения;
6,4. Выход импульсного сигнала руля.
Дисплей интерфейса Шрифт:
Первый ряд-«4. Сервопривод»
Второй ряд "* 1 500US"
Нажатия клавиш операции:
FUN: функциональная клавиша; (Выберите местоположение операции передачи данных) или (Длительное нажатие сохраните функцию параметра set).
Добавить: самосоединение;
SUB: ключ для самостоятельного уменьшения;
6,5. Измерения частоты
Дисплей интерфейса Шрифт:
Первая строка-«5. Частота 1 МГц»
Второй ряд "ВЫКЛ 0 Гц"
Нажатия клавиш операции:
(Старт/стоп) Кнопка измерения частоты: (Развлечения: функциональная клавиша)
Run фотографии:

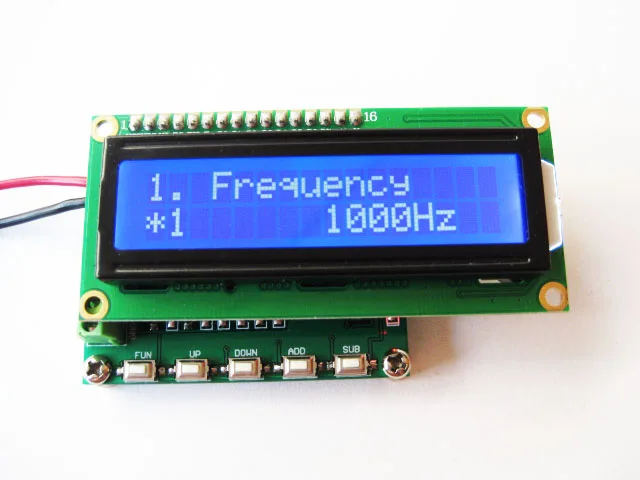

Набор Частотная схема

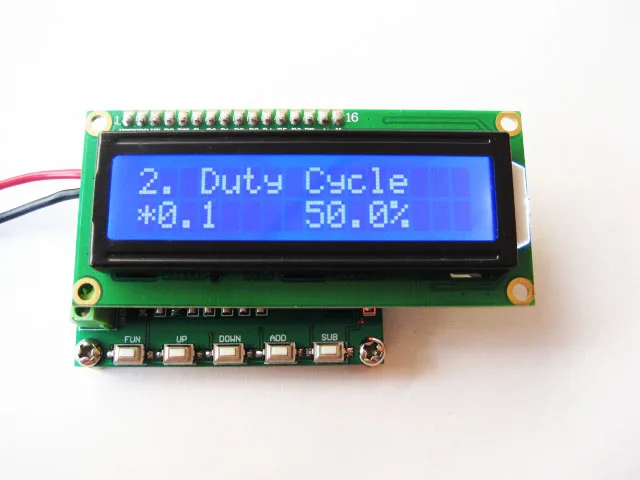

Таблица рабочего цикла:

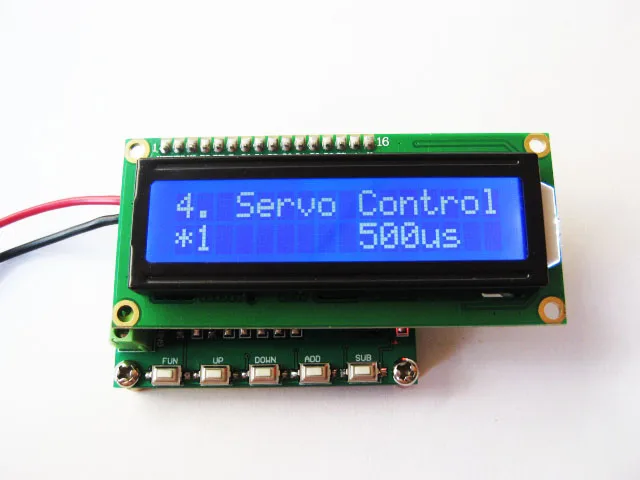

Схема сигнала рулевого механизма:

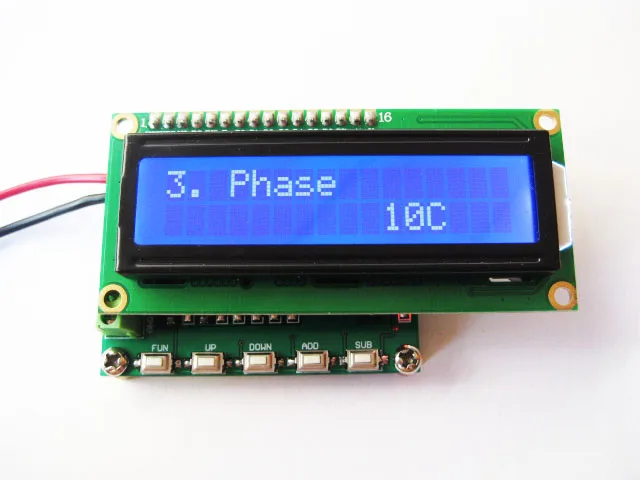

Настройка фазы интерфейс

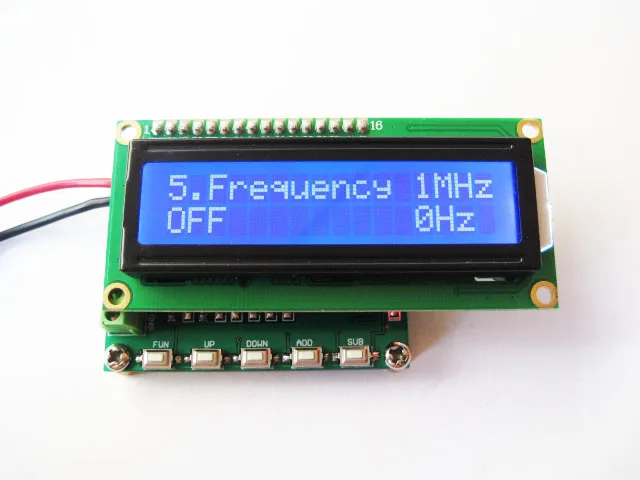

Частотомер
Осциллографа осциллографа

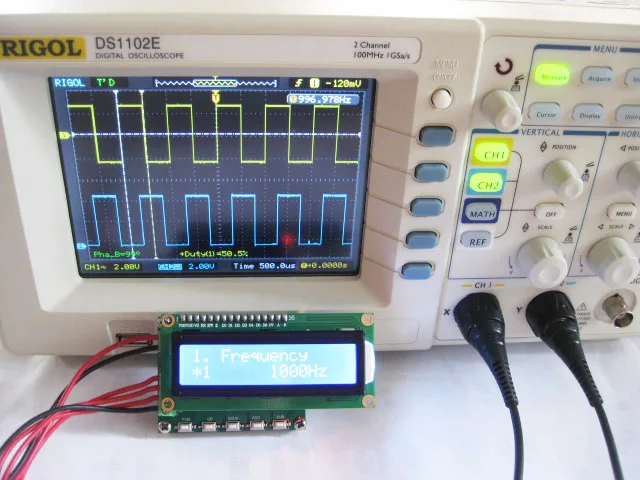

Выход два 1 кГц Fang Bo

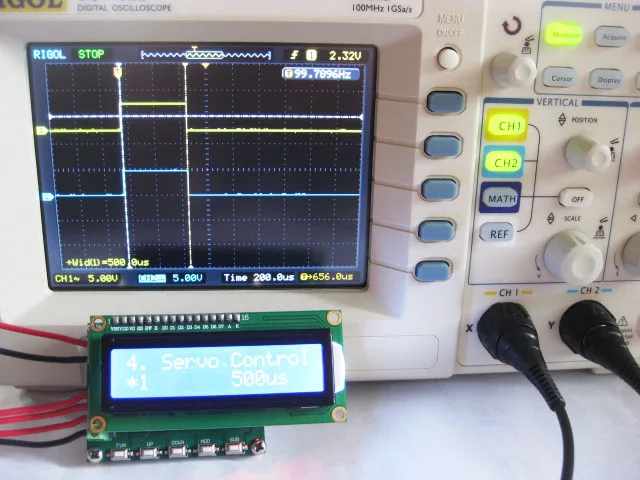

Выходной сигнал руля 500us

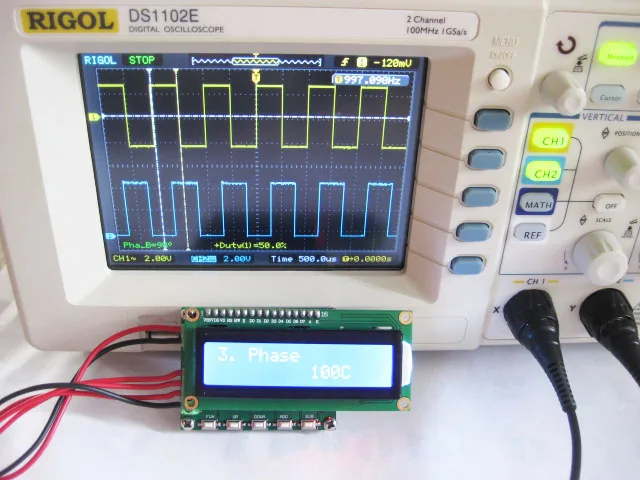

Выход два Fang Bo с фазовым отличием 100 градусов.
