Последнее обновление: 13.09.2024

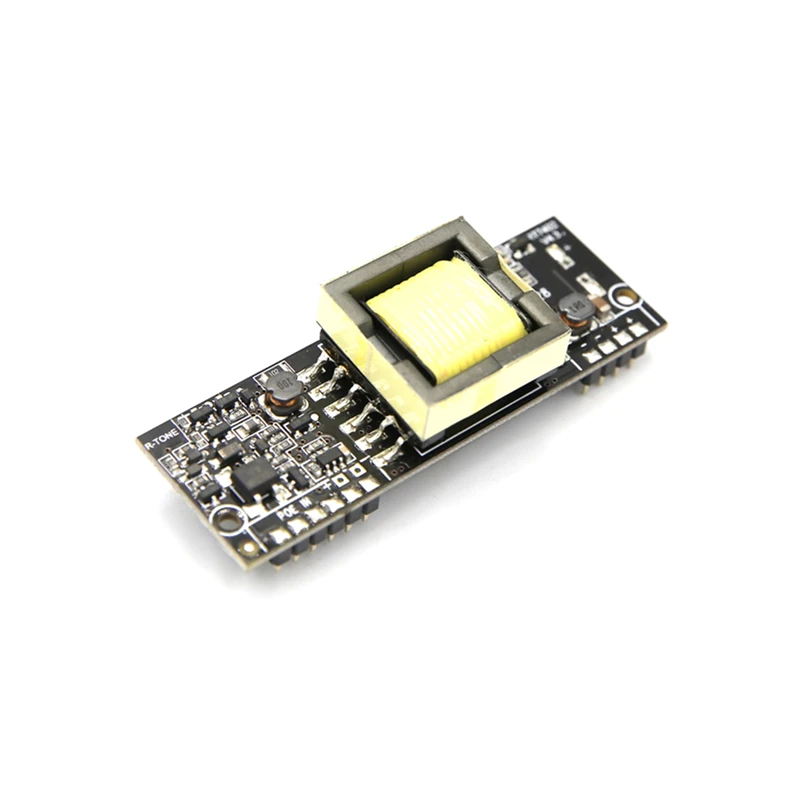

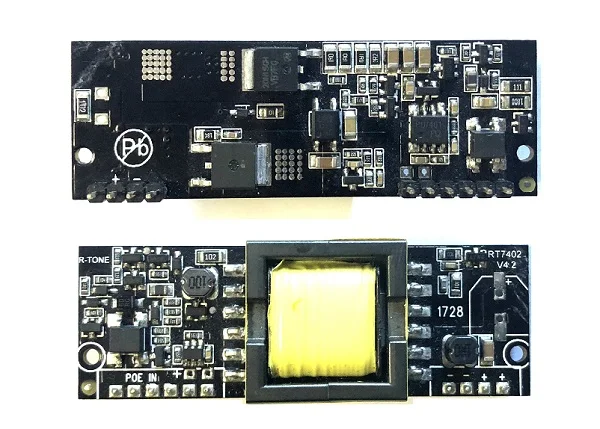

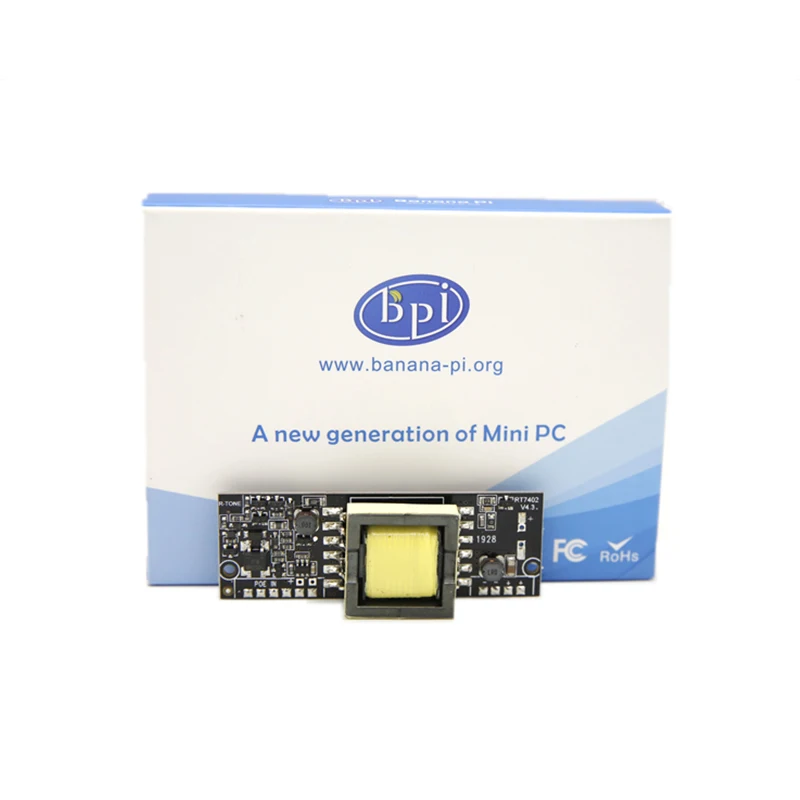

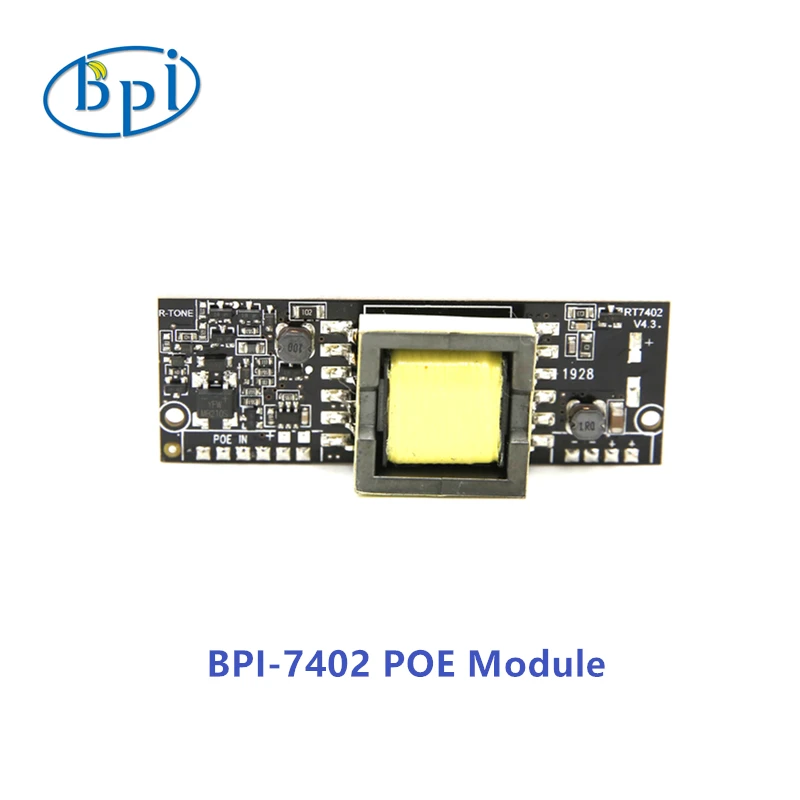

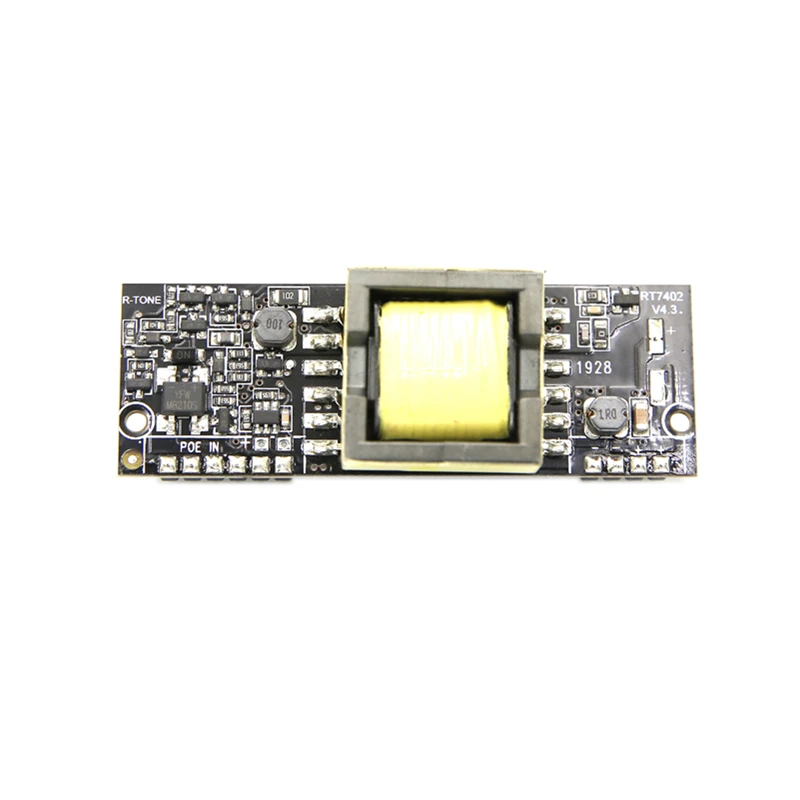

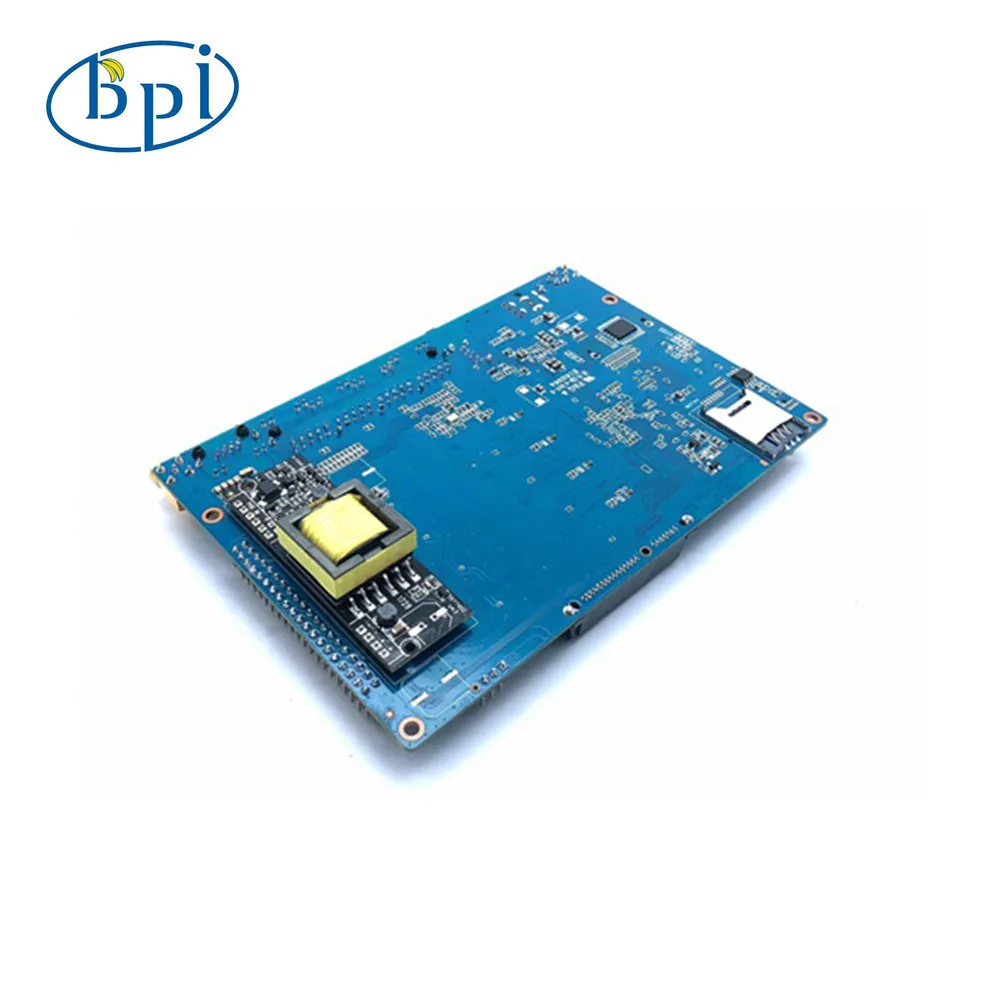

BPI-7402 серии модулей предназначены для извлечения энергии из обычной витой пары категории 5 Ethernet кабель, соответствующий стандарту IEEE 802.3af и IEEE 802.3at power-over-Ethernet(PoE). Это модуль 30 Вт POE PD (изоляционная модель), BPI-7402 схема подписи и управления обеспечивает Подпись совместимости PoE и классификацию мощности, требуемую оборудованием источника питания (PSE) перед подачей до 30 Вт в порт.
Преобразователь постоянного/постоянного тока работает в широком диапазоне входного напряжения и обеспечивает постоянный выход. Преобразователь постоянного/постоянного тока также имеет встроенную защиту от короткого замыкания.

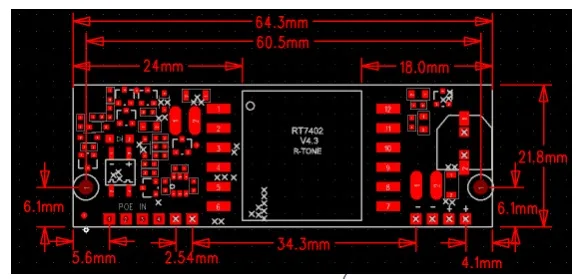

Особенности IEEE802.3at и IEEE802.3af отвечающих требованиям Максимальная выходная мощность 30 Вт Диапазон входного напряжения 36 В до 57 в Интегральный высокоэффективный DC/DC преобразователь. Низкая Выходная пульсация и шум Высокая производительность по низкой цене Защита от короткого замыкания защита Изоляция трансформатора, изоляция 1000 В (вход на выход) Простой в использовании, с минимальным количеством внешних компонентов. Приложений IoT шлюз IP камеры Беспроводной точка доступа Безопасность и сигнализация VOIP телефон Пункт продажи сетевого терминального оборудования PBI-7402 PoE оборудования Размер модуля

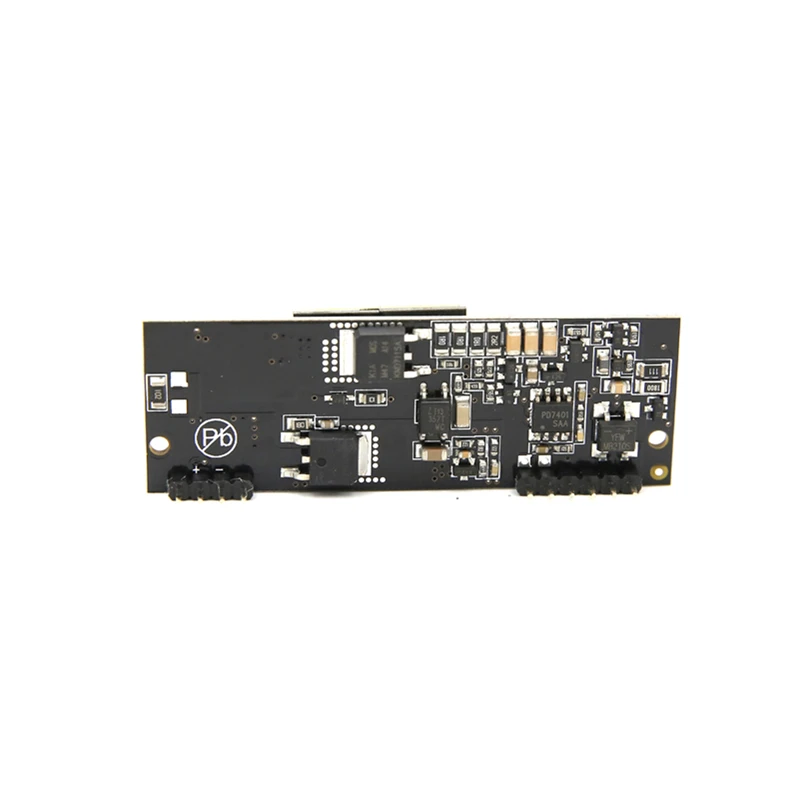

Описание контактаBPI-7402 на объединения модулей PoEPin #НазваниеОписание продукта:-1 шт.VA1RX вход (1). Этот входной штифт используется в сочетании с VA2 и подключается к центру крана трансформатора, подключенного к контактам 1 и 2 разъема RJ45 (RX) -он не является чувствительным к полярности.2VA2Вход TX (2). Этот входной штифт используется в сочетании с VA1 и подключается к центру крана трансформатора, подключенного к контактам 3 и 6 разъема RJ45 (TX) -он не является чувствительным к полярности.3VB1Прямой вход (1). Этот входной штырь используется в сочетании с VB2 и подключается к pin 4 и 5 разъема RJ45-он не чувствителен к полярности.4VB2Прямой вход (2). Этот входной штифт используется в сочетании с VB1 и подключается к штифту 7 и 8 разъема RJ45-он не чувствителен к полярности.5AT-DET +Внутренний выход моста выпрямителя +6GNDВнутренний GND7-В постоянного токаDC возврата. Этот штифт является верным путем для + VDC выхода.8-В постоянного токаDC возврата. Этот штифт является верным путем для + VDC выхода.9+ Постоянного токаDC Выход. Этот штырь обеспечивает регулируемый выход из преобразователя постоянного/постоянного тока.10+ Постоянного токаDC Выход. Этот штырь обеспечивает регулируемый выход из преобразователя постоянного/постоянного тока. Постоянного тока электрические характеристики
Обратите внимание

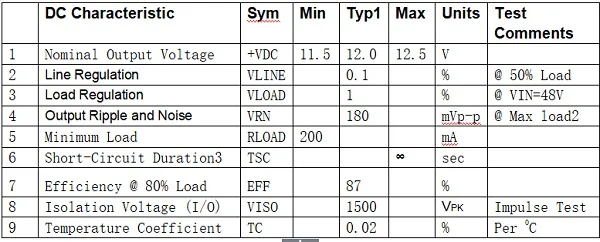

1: типичные цифры на 25 °C с номинальной 48V поставкой и предназначены только для помощи дизайна. Мы не можем гарантировать его 2: Выходная пульсация и шум могут быть уменьшены с помощью внешнего фильтра, см. Примечание приложения. 3: длительность непрерывного короткого замыкания применяется при температуре окружающей среды 25'C в свободном воздухе. При более высоких температурах или с ограничениями Поток воздуха (например, в герметичном корпусе) Длительность работы должна быть ограничена во избежание перегрева. Абсолютное максимальное рейтингиBPI-7402 объединения модулей PoEПараметрСимволМинМаксБлоки1Источник питания постоянного тока НапряжениеVCC-0,360V2Напряжение постоянного тока от перенапряжения для 1 мсVsurge-0,680V3Для хранения ТемператураTS-40100OCПримечание 1: превышение указанных выше рейтингов может привести к постоянному повреждению продукта. Функциональная работа в этих условиях не подразумевает. Максимальная оценка предполагает свободный поток воздуха.
Рекомендуемые условия эксплуатации
Обратите внимание

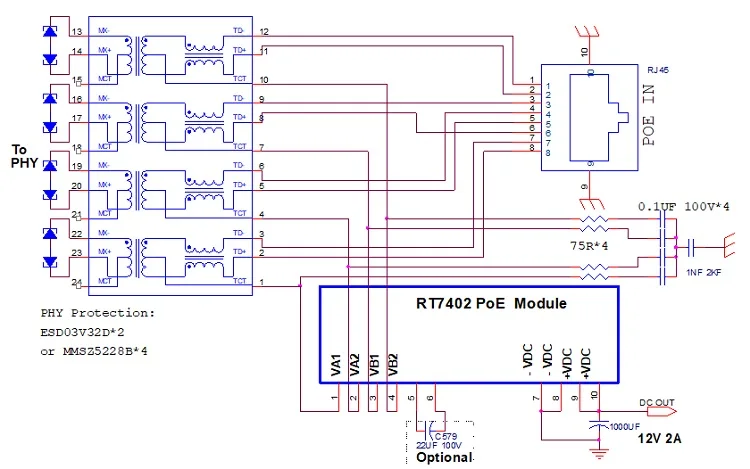

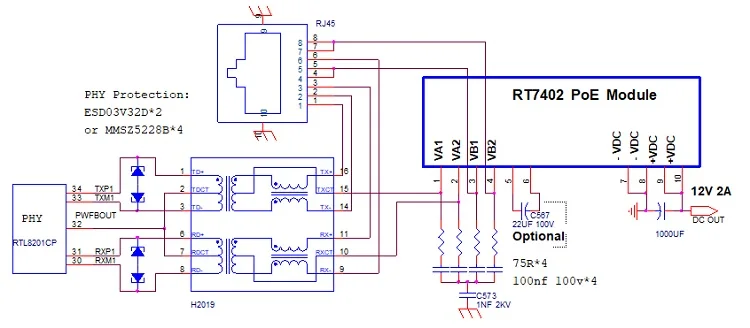

1: с минимальной нагрузкой 2: см. Раздел Диапазон рабочих температур Расширенное использование близко к, или при максимальной рабочей температуре может уменьшить срок службы устройства. Типичная схема подключения 100 м Интернет
