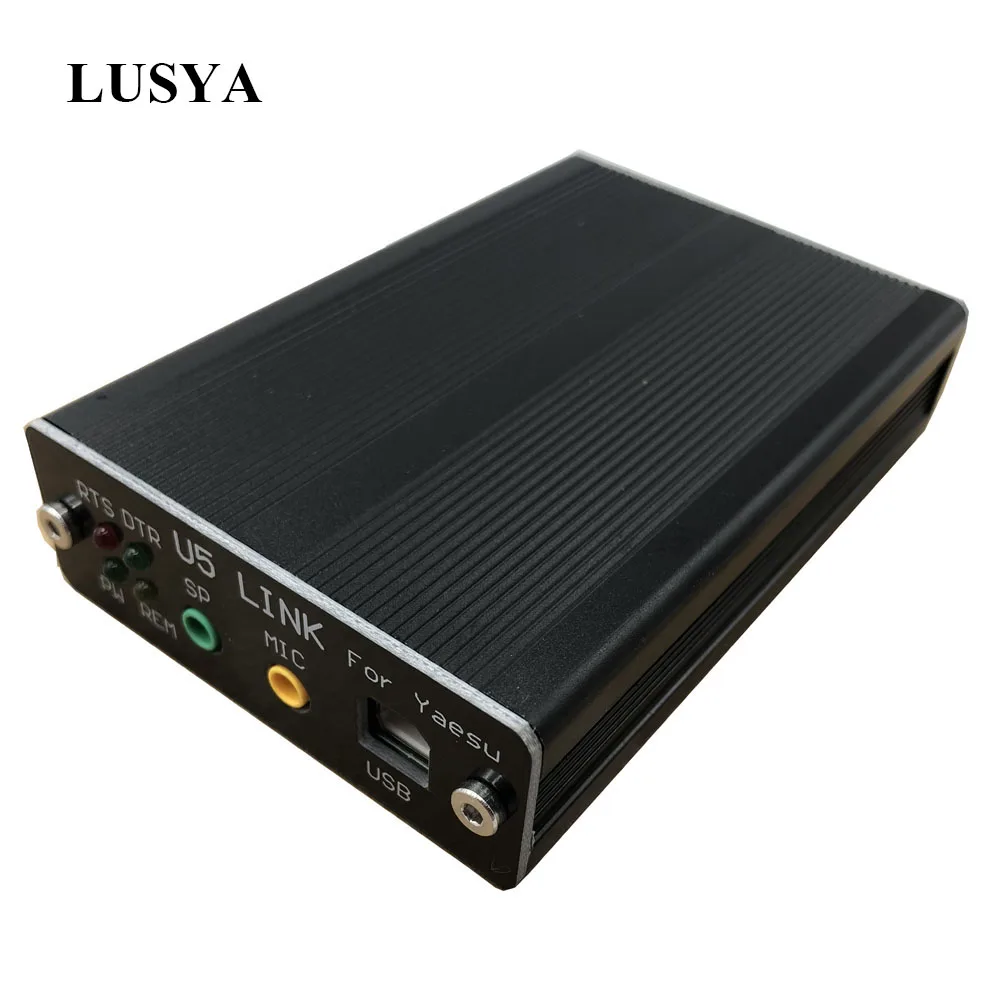

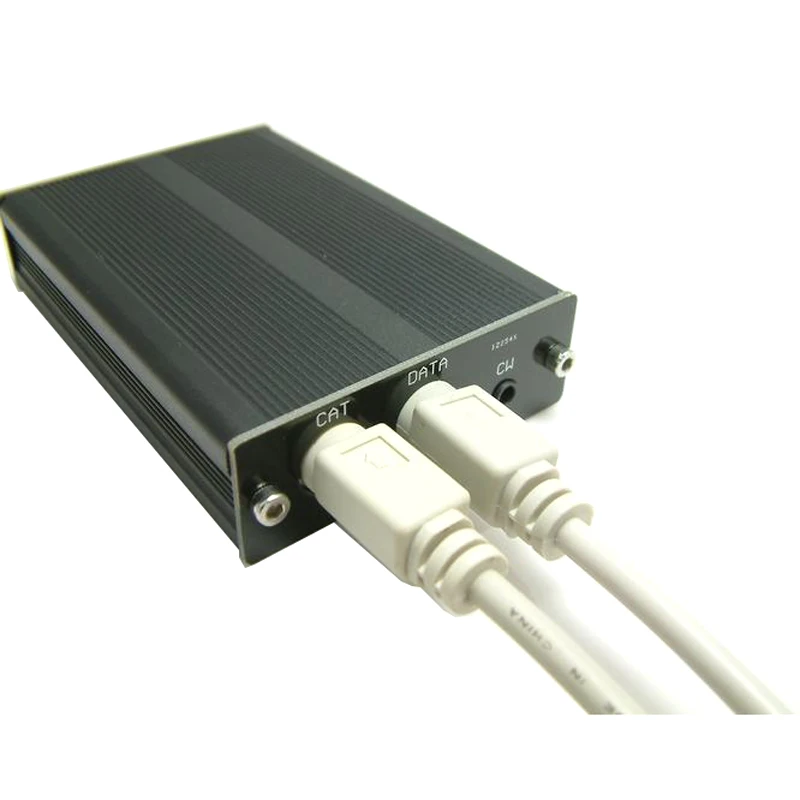

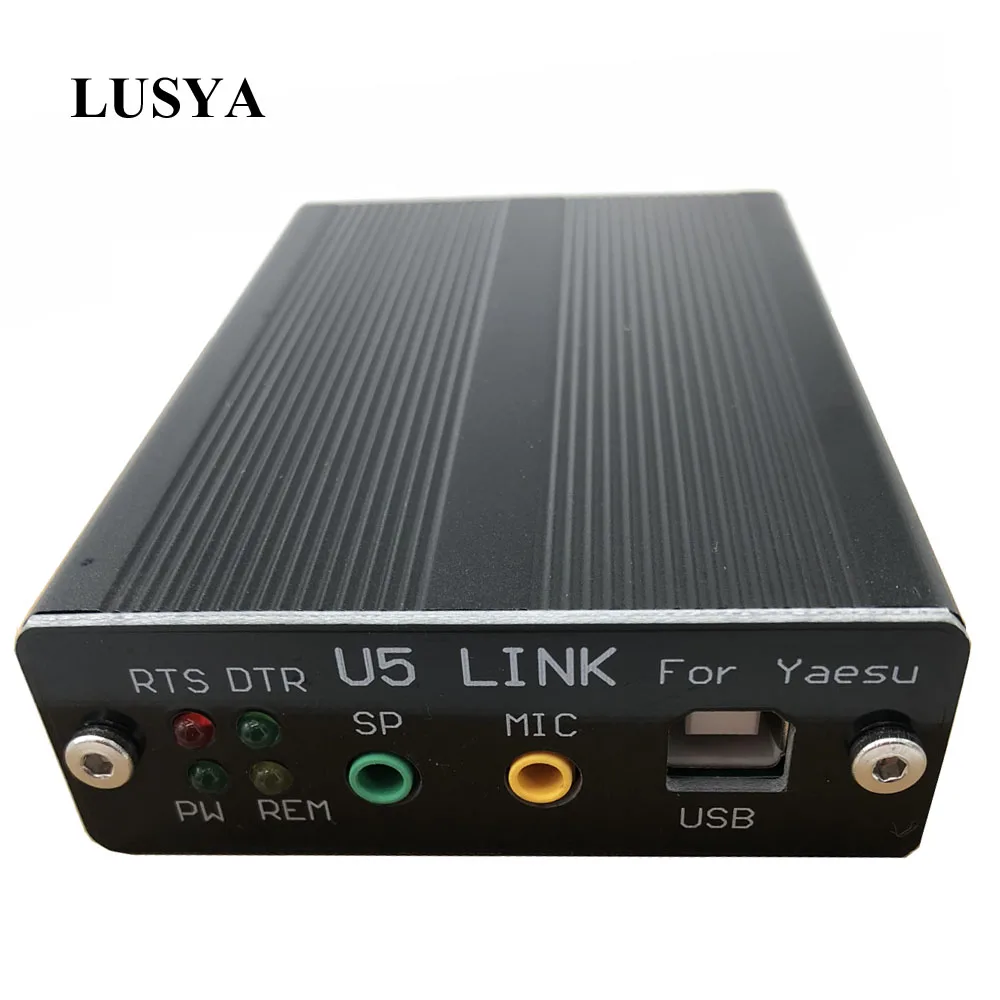

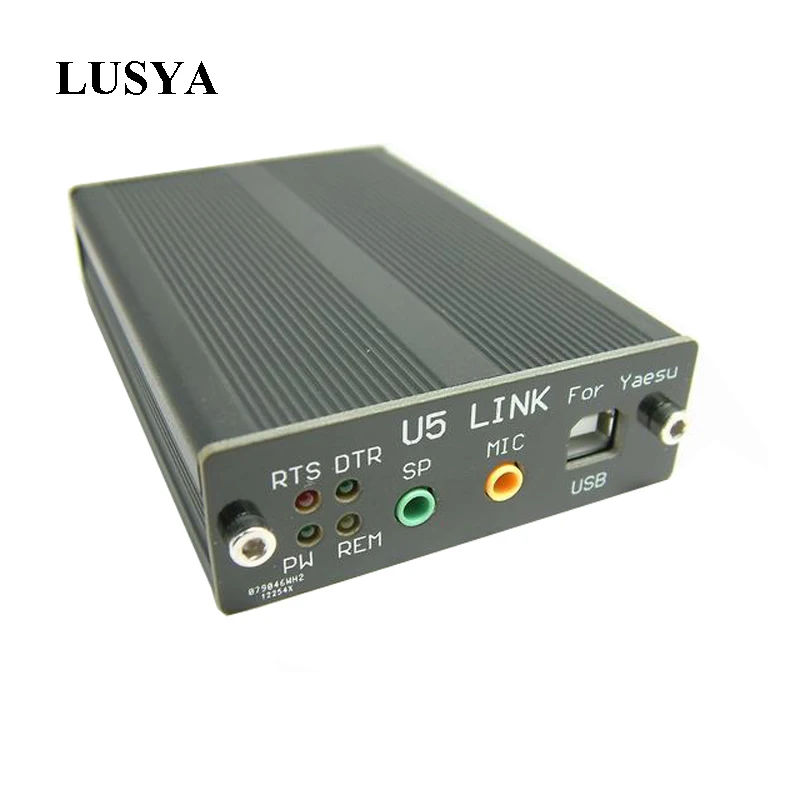

Lusya YAESU FT-891991FT-817FT-857DFT-897D специальный радиоразъем D4-008

Представление о производительности: * Импортный высококачественный фиди FT-232RL usb-интерфейс

* Патч-процесс

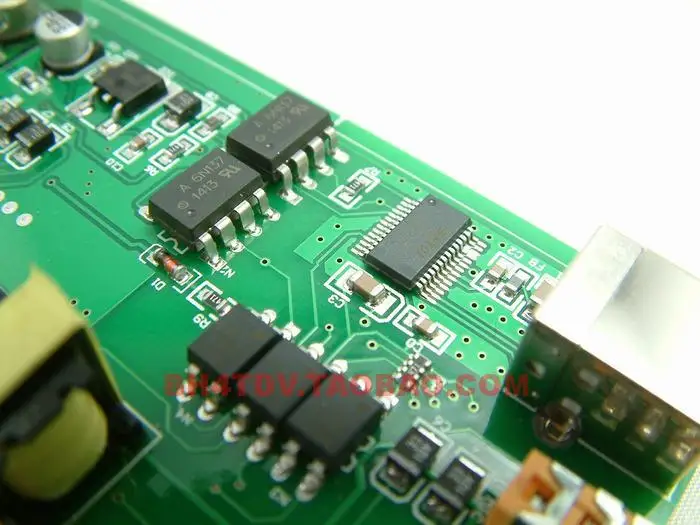

* Импортированная 6N137 высокоскоростная коммуникационная оптопара, скорость связи до 115200.

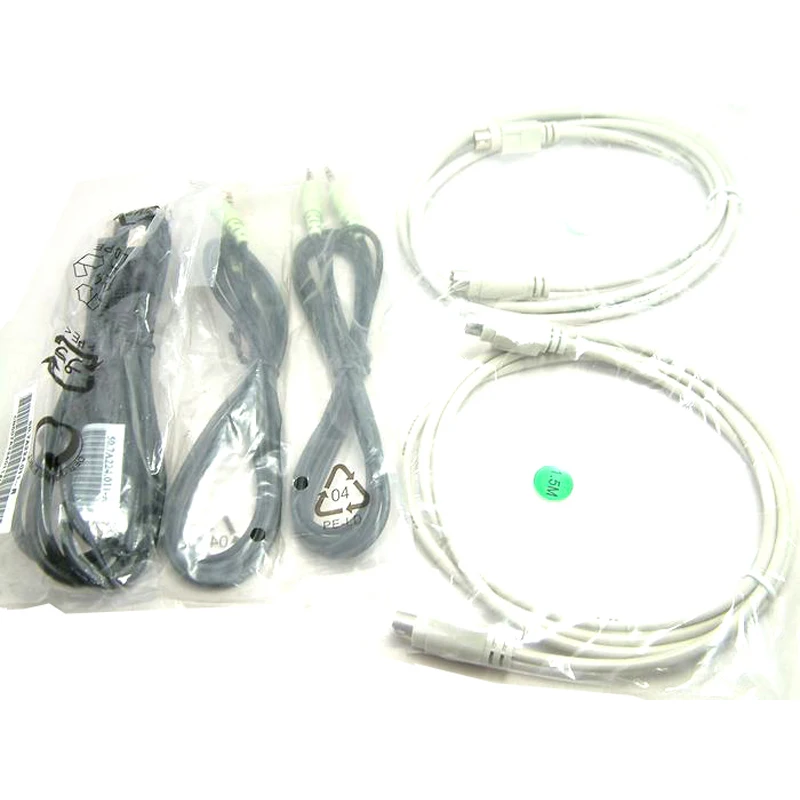

* Готовый продукт кабель для передачи данных, подключи и работай

* Поддержка интерфейса радиоуправления: Оптическая изоляция, поддержка пульта дистанционного управления CAT 115200 стабильная высокоскоростная связь

* Полная поддержка сигнала: содержит TXD \ RXD \ RTS \ DTR \ CTS сигналы.

* Поддержка sql-контроля, введение сигнала CTS

*Специально настроенный высококачественный аудио изоляционный трансформатор с экранированной изоляцией и без звука переменного тока

* Подключи и работай, без каких-либо настроек, без внешнего источника питания

* Стандартный голосовой/передачи данных радиоинтерфейс: данные (спецификации MINI DIN 6)

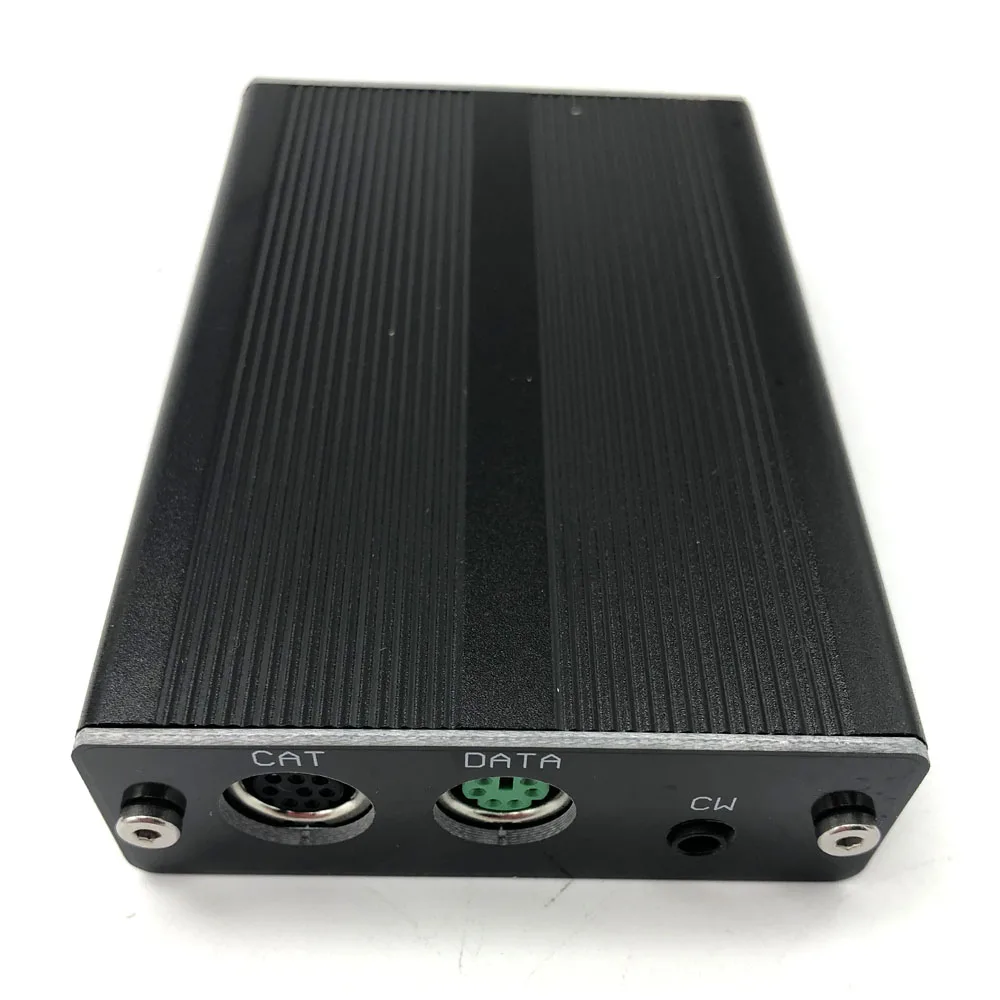

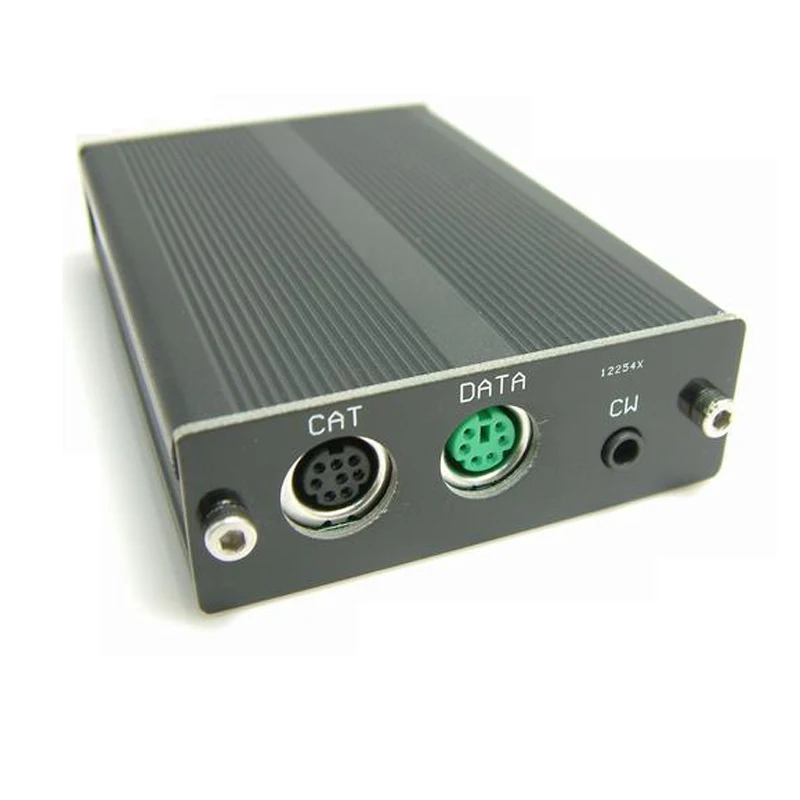

* Стандартный интерфейс дистанционного управления CAT: CAT (спецификация MINI DIN 8)

* Профессиональный волновой пик сварен, и технологический уровень высокий.

* Оптимизация цифрового режима проводки заземления.

Поддержка радиомодели:

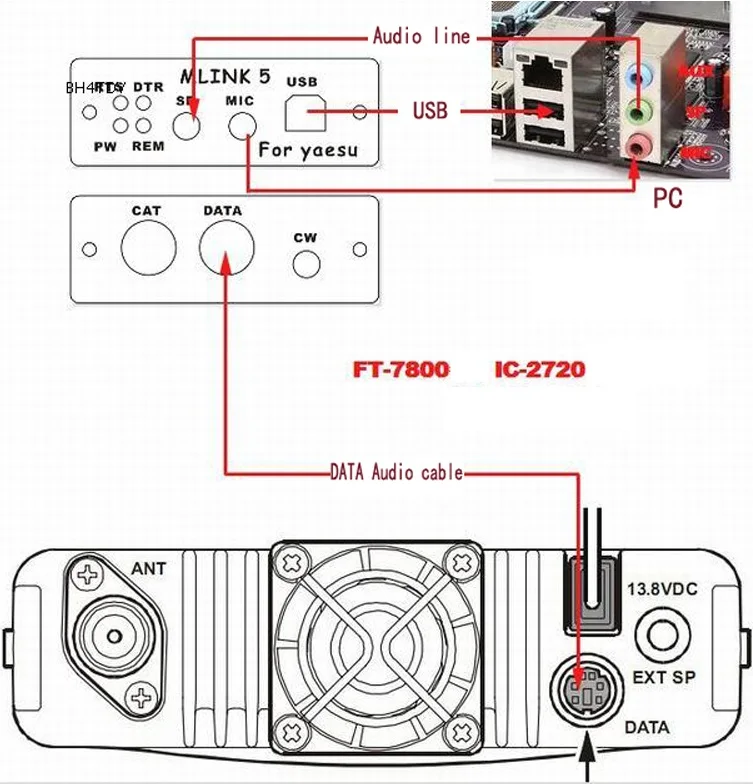

YAESU: FT-891 FT-991 FT-817 \ 857 \ 897 \ 7800 \ 8800 \ 8900 \ 100D и так далее

Поддержка ICOM: IC-2710, 2720, 2820 и 703 (только интерфейс передачи данных, пакет), 706 (только интерфейс передачи данных, пакет), 7000 (только интерфейс передачи данных, PACKETEtc.)

Поддержка KENWOOD: TM-V71, TS-480 (только данные) и так далее

Рука: Поддержка

Корпус подключения приложения:

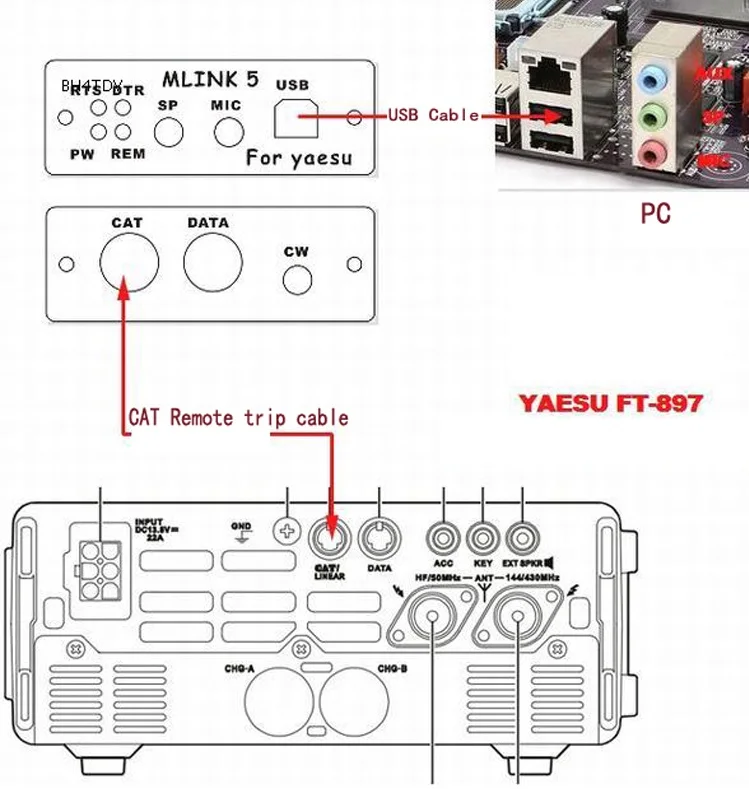

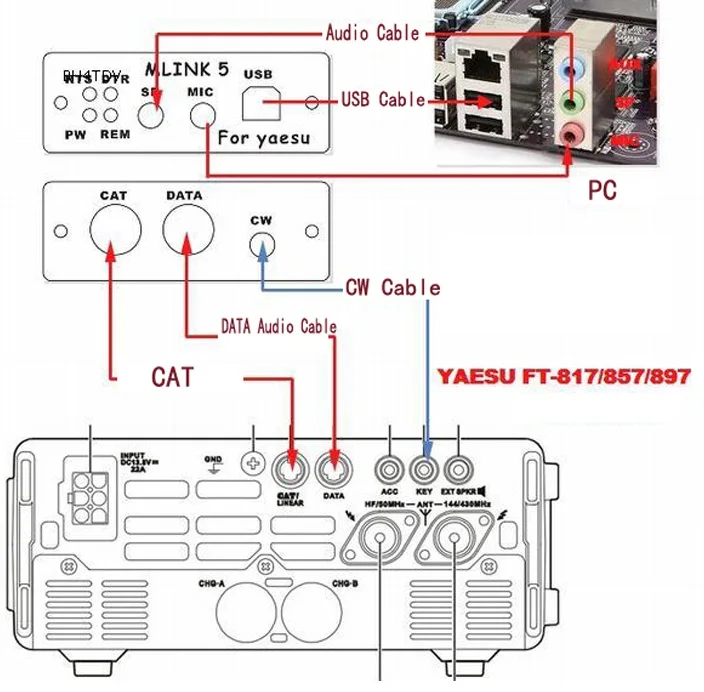

817 FT-857897 использует только экземпляр CAT.

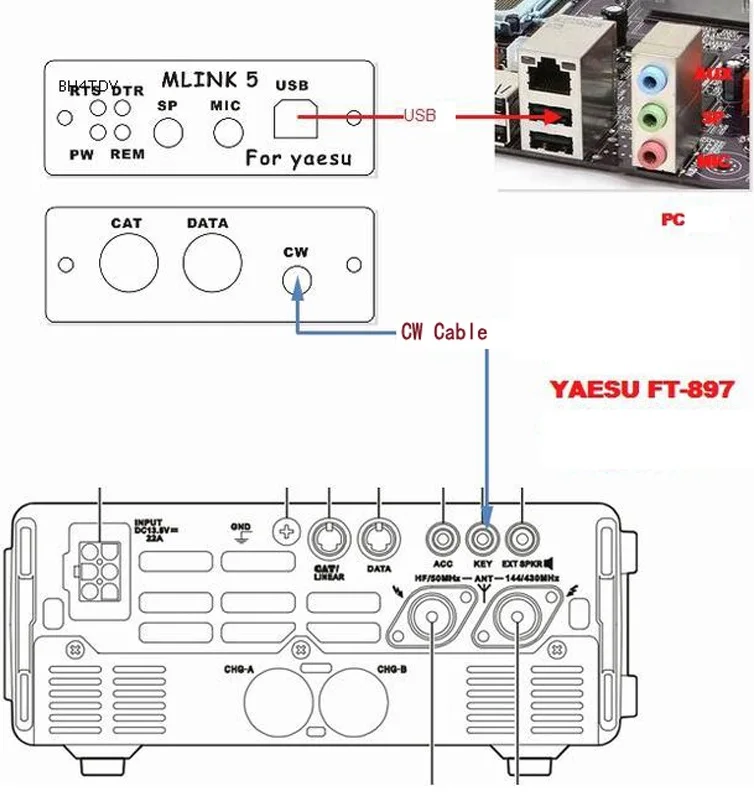

817 FT-857897 использует только экземпляр CW.

Часто задаваемые вопросы по общей проблеме:

Как настроить DTR 1, u5 \ RTS? Ответ: сам разъем не должен быть настроен, и все виды приложений настроены RTS = PTT, DTR = CW, CTS = SQL (при необходимости).

2. Как отправить CW?

Ответ: U5 CW выход эквивалентен ручной клавиша контакта ВКЛ-ВЫКЛ сигнала, контролируется компьютерным программным обеспечением DTR сигнала, с помощью линии CW (та же аудиолиния, эквивалент аудио линии) для подключения CW и радиостанции ключ рот, ручной набор ключевой режим программного обеспечения дизайн CW = DTR.

3. Использование 817, 857, 897 радиостанций, РЛР не может быть подключен, частота отображения?

Ответ: выбран номер порта USB в rd. Неясно, что номер порта выбран автоматически или проверен в менеджере устройств. Выбор скорости связи, должен соответствовать скорости, установленной самим радио, FT-897 station 19 меню просмотра или регулировки. Радиостанция 20 должна быть настроена на CAT.

Если номер usb-порта больше 10 после установки драйвера, номер usb-порта должен быть установлен в Диспетчере устройств <10, например, COM2.

Подходящая линия CAT-это квадратный порт, а Разъем CAT некоторых радиостанций глубже. Он может не подключаться к концу, что приводит к плохим контактам. Правильно Отрежьте немного кошачий кабель сбоку и боковой пластик, чтобы кабель можно было вставить в конец.

Вышеуказанная проверка верна, она по-прежнему не может связать компьютер, проверьте, есть ли выход питания 13,8 В кошачьего гнезда радиостанции (определение штыря интерфейса радио кошки, см. FT-857D руководство на английском языке на 32 страницы), без выходных данных, Проверьте и замените встроенный небольшой страховой резистор радио.

3а, я использую программное обеспечение HRD, FT-897D радио, смогли правильно отображать частоту, но подключение hdd-радио-это запуск PTT?

Ответ: RTS, DTR не зацепить, RTS крюк, после подключения, PTT триггер радио длинные волосы.

3B, я использую HRD, каждый раз, когда я использую его, иногда я нахожу номер порта нормальной частотой подключения, иногда я не могу найти номер порта, повторно открыть HRD и номер порта. В чем проблема?

Ответ: Что касается программного обеспечения HRD, сначала нужно подключить USB, затем открыть программное обеспечение HRD, в противном случае HRD не может получить номер порта USB.

4, CW настройки в HRD программного обеспечения? Существует 2 типа настроек: 1, keyed CW: Выберите CW, «режимы + IDS», установите ключевой порт и выбран ключ управления Выход DTR крюк. Если вам нужен PTT, выберите «использовать PTT» 2, аудио CW: выбран MCW, выбран PTT = RTS, или открыть радио звук управления.

4A, я использую программное обеспечение HRD, FT-897D радио, был в состоянии правильно отображать частоту, с программным обеспечением DM780, PSK31, SSTV и так далее, он может получить, но не может запускать, как настроить?

Ответ: DM780 программное обеспечение имеет 2 способа управления запуском PTT, один-командный режим (поддержка радио), а другой-контроль сигнала RTS. По умолчанию используется командный режим.

1) режим управления радио PTT, если радио показало частоту в интерфейсе запуска HRD, и радио поддерживает команду для управления PTT.

В DM780 нажмите F8, выберите PTT в левом списке, выберите Средний элемент HRD на правой стороне и установите его хорошо, и значок TX будет отображаться после настройки.

2) HRD использует команду для управления радио PTT по умолчанию, и если радио не поддерживает командный режим, сигнал RTS может быть выбран для управления запуском PTT.

На частоте HRD, Управляйте основным интерфейсом, нажмите F8, выберите COM PROT TX в левом списке и правый COM PROT PIN для выбора RTS.

5, я использую U5 LINK YAESU box, соединяющий FT-817, PKT mode, может управлять запуском, но рука не слышит звук, чувствуя, что линия передачи данных свободна?

Ответ: соответствующая линия передачи данных является квадратным портом, а Разъем данных некоторых радиостанций глубже. Он может не подключаться до конца, так что контакт недостаточно хорош, и немного кабеля передачи данных должны быть отрезаны должным образом.

6. Как я могу проверить нормальные аудио и приемные схемы U5 LINK?

Ответ: Отключите соединение всех соединений SP и SP, Подключите компьютер к аудиокабелю для подключения компьютера, откройте большой объем компьютера, Воспроизведите микрофон MP3 LINK, компьютерную гарнитуру, найдите небольшой конденсатор или тонкий провод, разъем для передачи данных короткого замыкания 1, 5 футов, Гарнитура с музыкой, управляющей аудиосигналами.

Описание интерфейса данных: http://hi.baidu.com/bh4tdv/blog/item/7e8eb137a444354dac4b5f69.html

7. Используя интерфейс передачи данных FT-897D, запуск контролируется в УФ-сегменте, и сигнал не выводится.

Ответ: см. FT-897D руководство пользователя на английском языке 37 страниц, переключитесь в режим PKT с помощью клавиши mode MODE, когда индикатор PKT горит, переключение с электронного переключателя радио на интерфейс передачи данных.

8, U5 для разъема YAESU для подключения руки? Какая платформа поддержки?

Ответ: В соответствии с ручной проводной связью http://hi.baidu.com/bh4tdv/blog/item/7e8eb137a444354dac4b5f69.html.

Совместимый интерфейс kemu, YAESU, MOTO может быть ручной. Ссылка YAESU U5, мото ручной работы с дополнительным перемычкой.

Например, использование U5 для ручного разъема ICOM, потребность в отдельной мощности от доступа ACC до 5 В. Использование PTT для запуска.

9, U5 LINK соединяет настольные компьютеры и радиостанции. Раньше они были отправлены на SSTV настольными компьютерами. Теперь они подключаются к ноутбукам, отправляются нормально, получаются изображения наклонены или не могут получить. В чем проблема?

Ответ: ссылка не имеет ничего общего с этим. Вы обнаружите, что MIC-SP и SP-MIC не могут быть декодированы без ссылки, 2 компьютера и звуковая карта прямой звуковой линии.

Это явление связано с часами звуковой карты. Будет небольшая разница между различными часами звуковой карты. Разница между часами приведет к смещению частоты выборки, что приведет к сложности декодирования или декодирования.

В этом случае используются 2 компьютера, а звуковая линия используется для док-станции звуковой карты с двумя волосами, MIC-SP и SP-MIC. 2 компьютера открывают программное обеспечение SSTV, запускают тестовую частоту, выбирают 1900, запускают тестовое аудио, получают компьютер, чтобы наблюдать, является ли пик дискретизации звука 1900, если он отличается, опция-устанавливает MMSSTV-другой-часы, выбирает различные часы, заставляет частоту выборки быть верной.

Точно так же некоторые программы декодирования голосовых карт, такие как APRS и так далее, могут привести к тому, что часы звуковой карты отличаются. Необходимо проверить, есть ли в программном обеспечении настройки часов. Если опция отсутствует, можно выбрать только Аппаратное декодирование TNC.

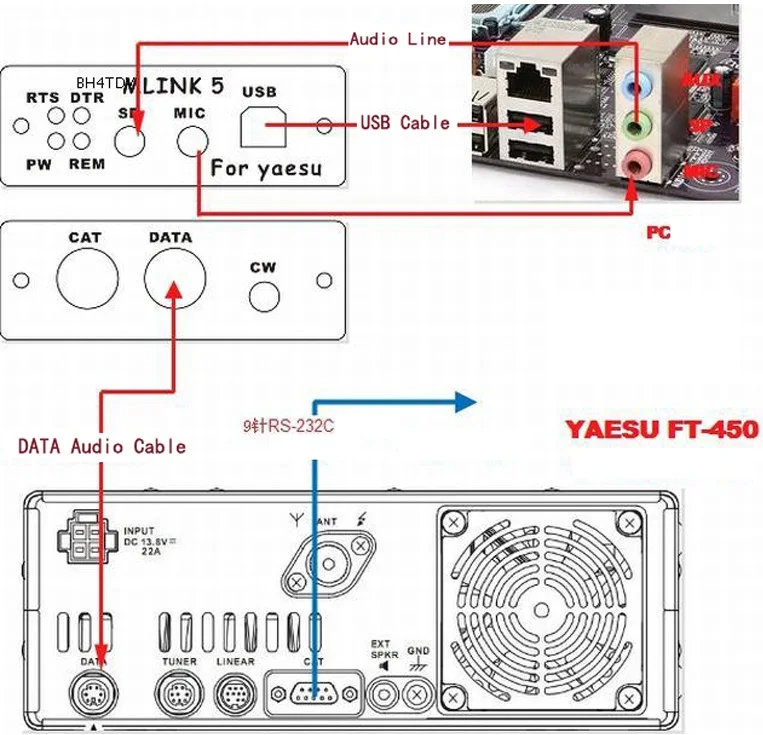

10. Используйте интерфейс передачи данных для подключения FT-450. Когда запуск запущен, радио автоматически переходит в режим CW. Как подключается частота дистанционного управления?

Ответ: см. Руководство пользователя на английском языке FT-450 на семитретьей странице, нажмите клавишу MODE на радио, переключитесь на интерфейс радиопередачи данных, в это время горит знак радиоданных.

Частота дистанционного управления FT-450 по-прежнему использует оригинальный интерфейс RS-232C радиостанции и использует линию последовательного порта для подключения последовательного порта компьютера. Или используйте специальную версию FT-450, используйте только 1 usb-порт компьютера.

11, FT-950 радио, не может запускать PTT?

Ответ: при использовании для FT-950, 950 необходимо использовать перед заказом, и реле, которое запускает PTT, будет установлено при доставке. Эта услуга остановлена, и будет запущена специализированная ссылка FT-950.

12. Может ли звуковая карта USB быть интегрирована так, чтобы 2 аудиолинии были опущены с компьютера, и считается ли это?

Ответ: не рассматривайте тест, от продажи нескольких часто используемых USB звуковых карт, звуковая карта с помощью USB сделает настройки приложения более неприятными, некоторое программное обеспечение использует звуковую карту USB не может быть декодировано, несколько основных феноменов после тестирования помехи: неожиданно нет звука, неожиданно искажение звука, Слева и справа, напротив, вероятность в то же время, повреждение относительно большое, какое-то явление неисправности скрыто, что трудно исключить. Если вы столкнулись с сбой звуковой карты USB, вы можете быстро найти проблему и решить ее, в противном случае это не рекомендуется.

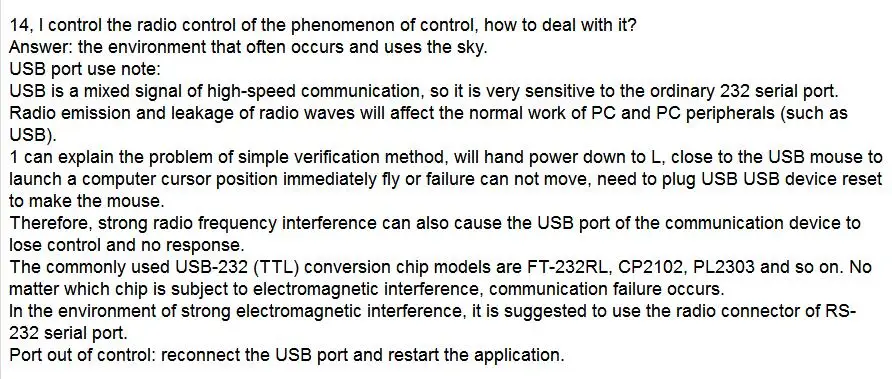

13. Какова стабильность интерфейса USB и RS-232C последовательного порта?

Ответ: проблема о том, что обычное дело о старом ученом, в ранней промышленной области, в настоящее время на рынке USB RS232C серийные устройства не являются родными RS232C последовательными стабильными (электромагнитная интерференционная среда), но почти все, кто идет вразрез, должны управлять радио с помощью ноутбука, Ноутбук в настоящее время в основном не предоставляет собственный последовательный интерфейс RS232C.
