Автоинструменты GODIAG GT100, OBDII разъем для блокировки блока управления, 16 контактов

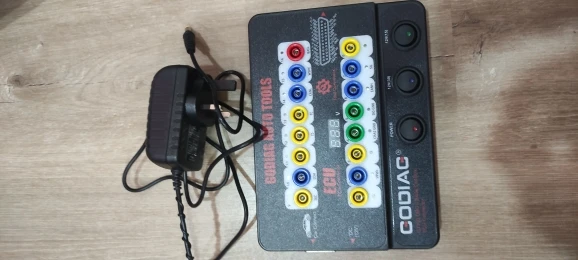

GODIAG GT100 автоматический инструмент OBDII Break Out Box ECU коннекторОсновные характеристики GODIAG GT100:1. GODIAG GT100 является последней испытательной платформой для обнаружения протокола OBDII и обслуживания, диагностики, программирования и кодирования ECU.2. Он может преобразовать автомобильный интерфейс OBD2 в 6 контактов для обнаружения сигнала и преобразования электрического уровня.3. Возможность подключения одиночных модулей или нескольких модулей транспортного средства.4. Подключите к любому диагностическому инструменту, чтобы определить, хорошо ли общаться с автомобилем или нет.5. При смене аккумулятора, чтобы избежать потери данных модуля управления транспортным средством, автоматически блокируется, не срабатывает клавиша дистанционного управления или включается светильник неисправности.6. Один год гарантии.7. Работает вместе с устройствами Xhorse VVDI2, Autel, Launch, Foxwell и т. д.8. Для BMW CAS4 функция испытательной платформы будет скоро, а также разработает Соединительный кабель для Benz и Chrysler, пожалуйста, подождите.9. GODIAG-наш бренд, мы можем предоставить хорошую цену и техническую поддержку дистрибьюторам по всему миру.Примечание: Пожалуйста, выберите в версии в соответствии с напряжением вашего местного места.GODIAG GT100 Описание:GODIAG GT100-это совершенно новый разъем ECU и протокол тестирования связи. Это значительно поможет пользователю подключить модуль ECU отдельно для диагностики, программирования и кодирования. Также он расскажет, может ли диагностический и программный инструмент обычно отправлять Коммуникационный сигнал.

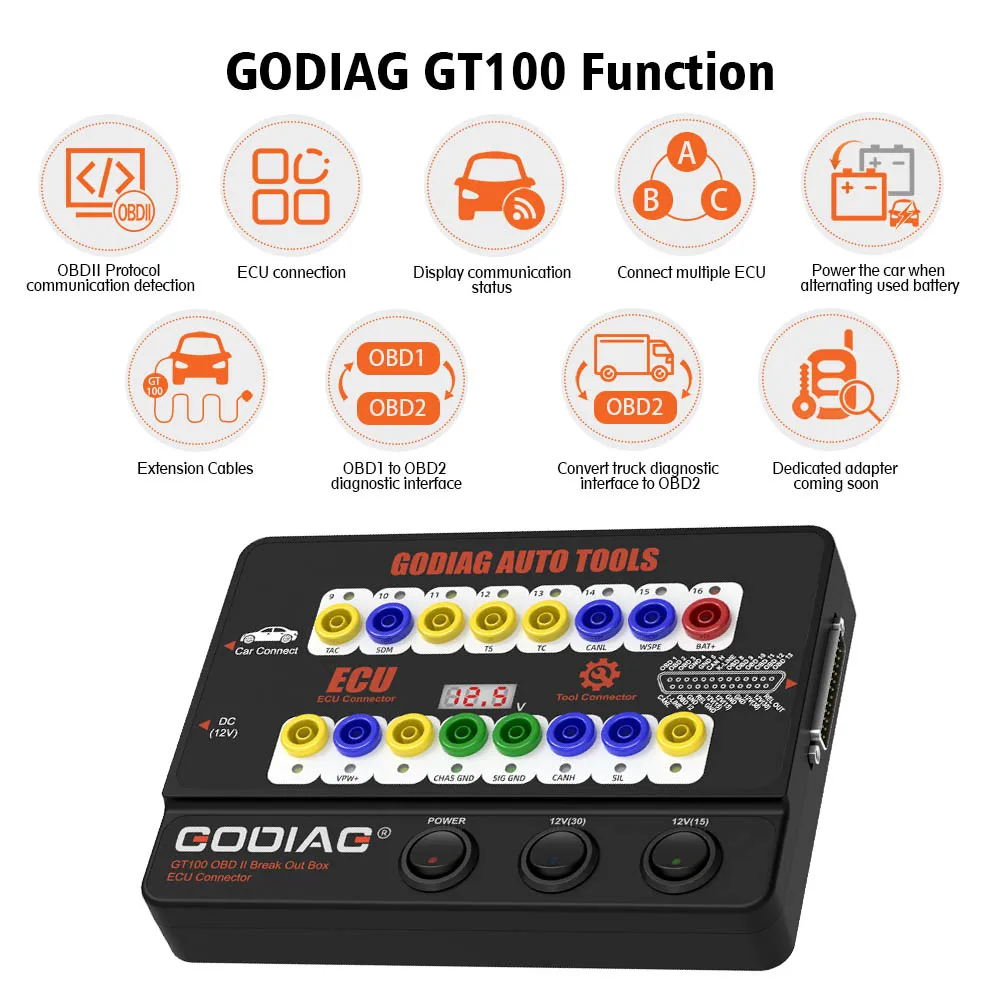

GODIAG GT100 Особенности:1. Протокол OBDII детектор и обнаружение связи1). Подключите GODIAG GT100 к диагностическому порту OBDII автомобиля.

1). Подключите ECU к цветные джемперы. (Если ECU имеет протокол CAN, пожалуйста, проверьте, нужно ли вам подключить резистор 120 Ом.)

3. Удлинительное соединение штепсельной вилки банана:Расширьте интерфейс OBDII 16pin автомобиля, чтобы сказать вам, хорошее или нет подключение интерфейса OBDII, что удобно для тестирования сигнала напряжения интерфейса OBDII.

4. Преобразует диагностический интерфейс OBD1 в стандартный OBD2Используйте разъем для преобразования интерфейса OBD1 в интерфейс obd2 в соответствии с Протоколом Диагностического Интерфейса связи.5. Подключите несколько модулей управления ECU одновременно, что удобно для профессиональных инженеров для обнаружения и обслуживания.

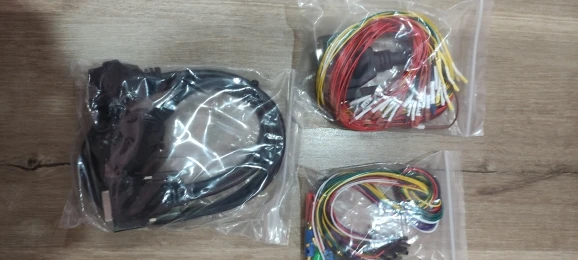

6. Когда использовать удлинительные кабели:Расположение Диагностического Интерфейса слишком узкое, чтобы подключиться к диагностическому инструменту, или пользователь обнаруживает, что диагностический кабель не достаточно длинный во время обслуживания. Он может быть увеличен на 1,2 метров.

7. Возможность питания автомобиля при замене использованного аккумулятора.1). Подготовьте батареи) в качестве источника питания при подключении к нет. 16/4/5 отверстия Godiag GT100 & к OBD2 диагностический интерфейс автомобиля.

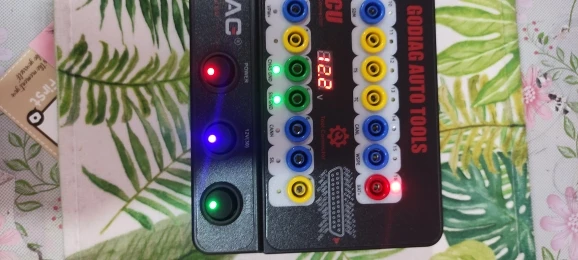

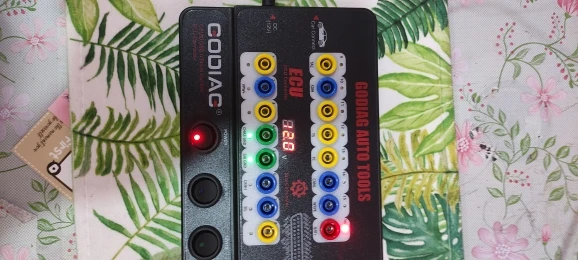

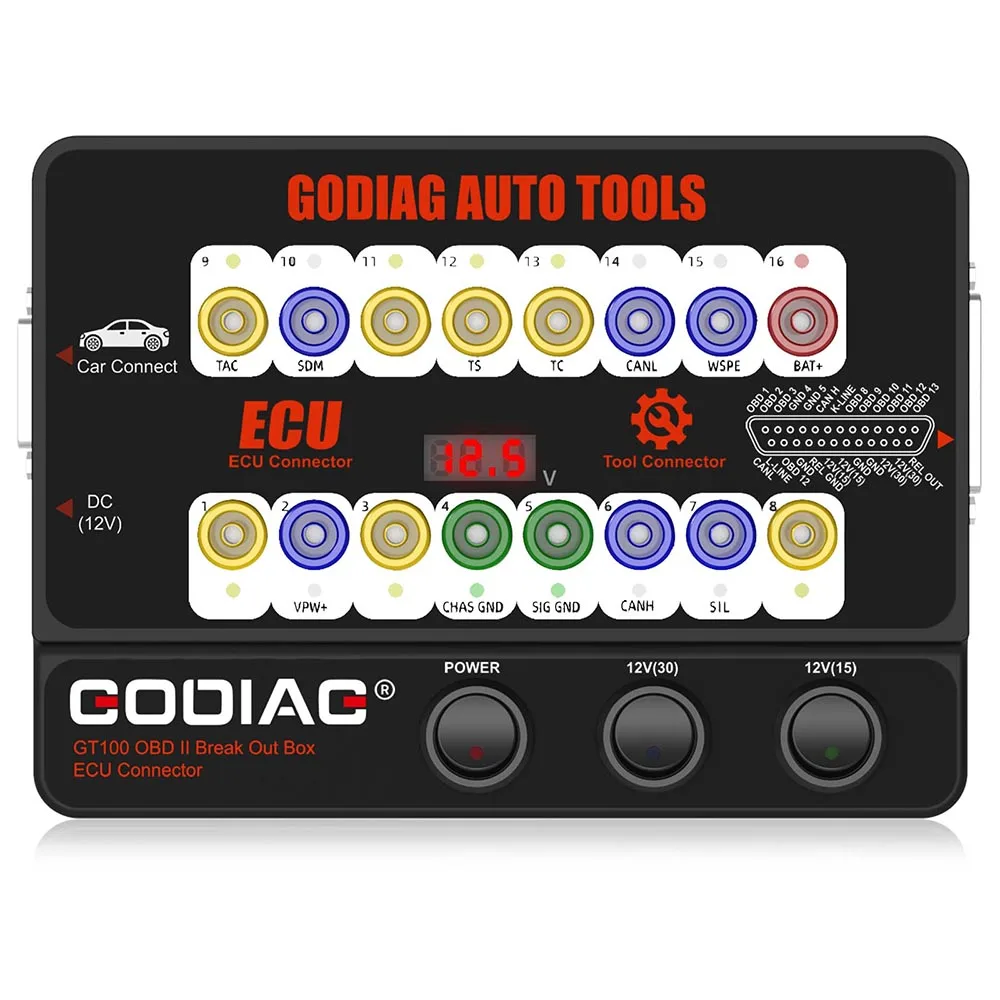

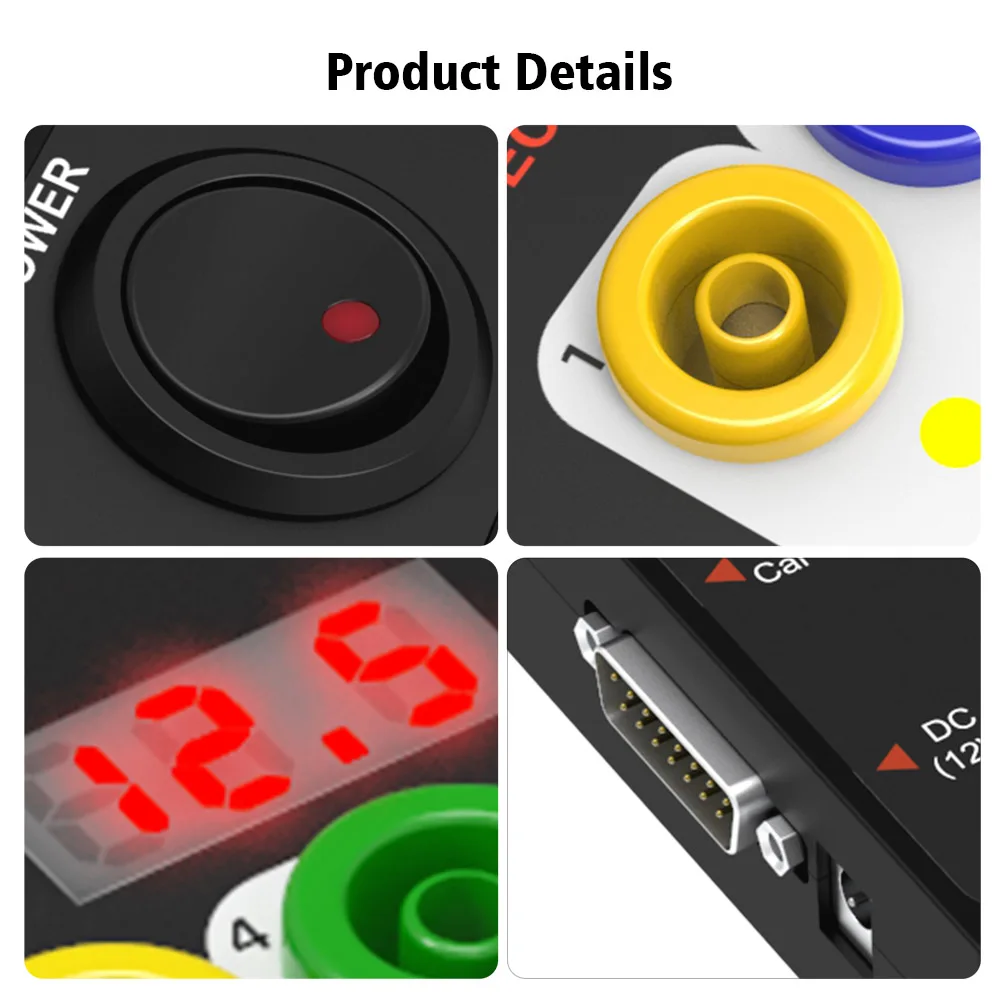

8. GT100 Преобразует порт OBD1 специального грузовика в стандартный диагностический порт OBD2 в соответствии с Протоколом.GODIAG GT100 функция и руководство по эксплуатации:-При подключении транспортного средства и диагностического инструмента через OBDII, светодиодный индикатор Godiag gt100 покажет, имеет ли диагностический интерфейс OBDII хорошую связь с автомобилем.

-Отслеживайте напряжение интерфейса OBDII транспортного средства и отображайте его в режиме реального времени. Если он меньше 11 в, пожалуйста, прекратите диагностику и программирование, чтобы избежать того, что транспортное средство не может начать/потери данных/блокировать модуль.Значение индикатора:

1. Изготовление на заказ2. Провод SJE18503. Изготовление на заказ4. Заземление мощности5. Заземление сигнала6. SAEJ2284 《 может 》 высокое7. ISO9141-2 и iso, DIS4230-4K провод8. Изготовление на заказ

9. Изготовление на заказ10. SJE1850 провод bus автобус->11. Изготовитель на заказ12. Изготовитель на заказ13. Изготовитель на заказ14. SAEJ2284 《 может 》 низкая15. ISO9141-2 & ISO/DIS 4230-4L провод16. Автомобильный аккумулятор положительный

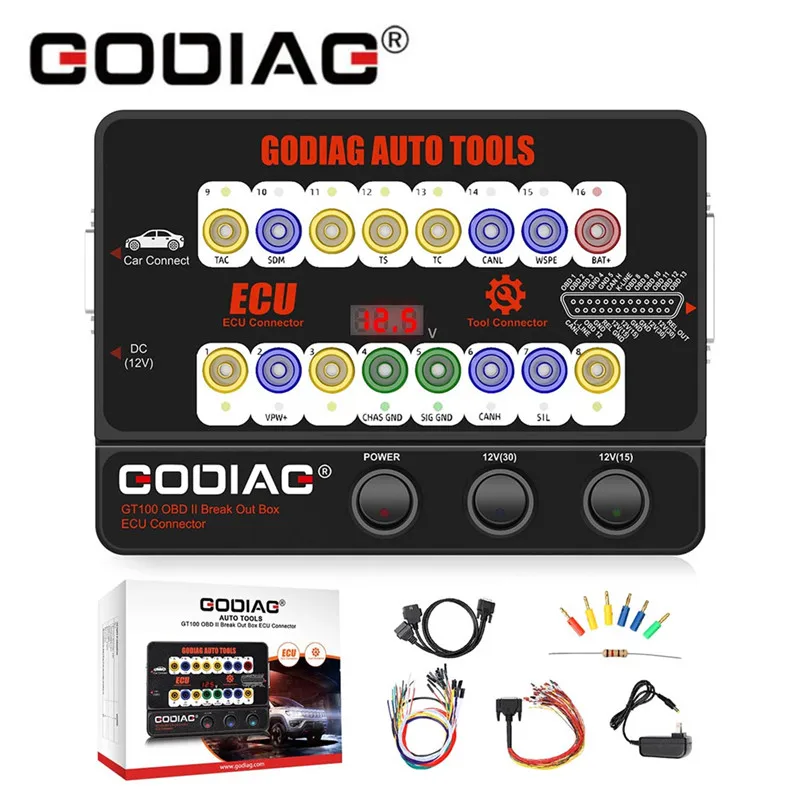

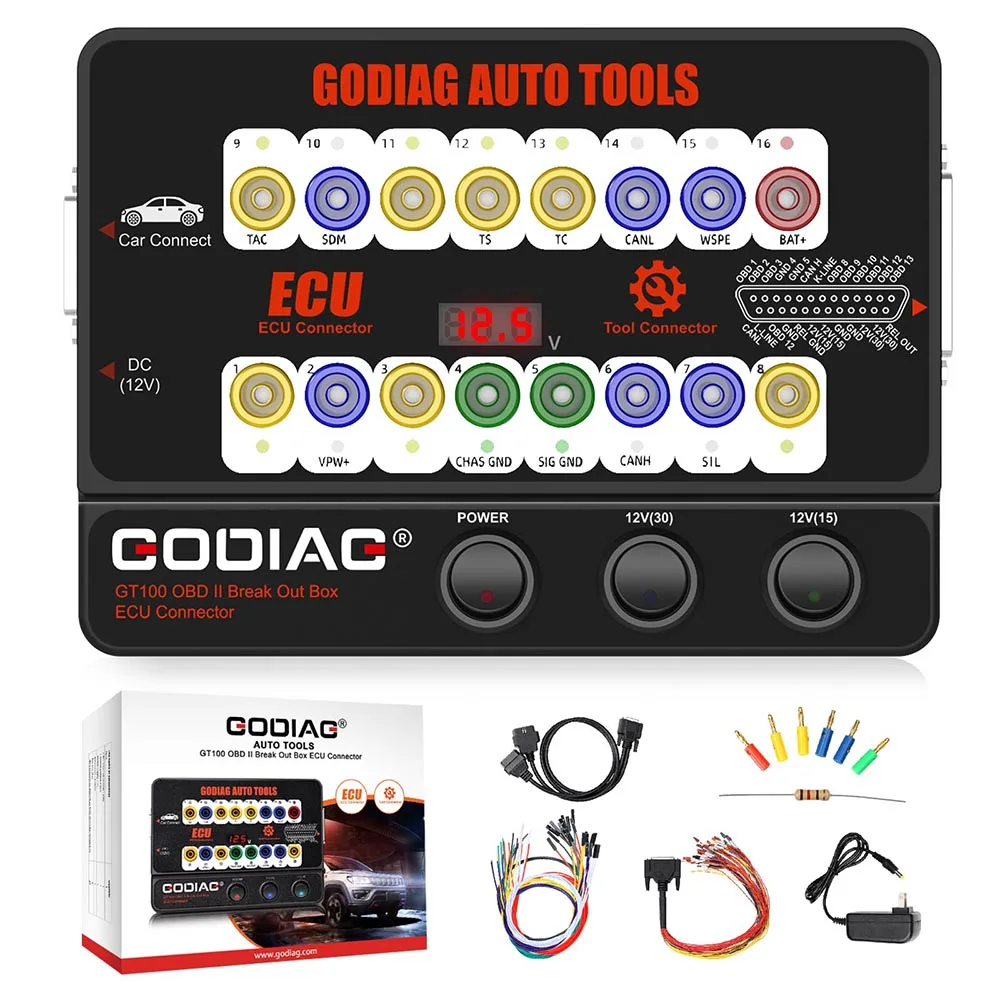

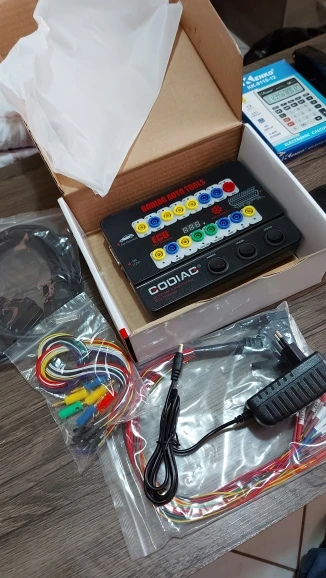

GODIAG GT100 аппаратное Соединение:

Схема подключения GODIAG GT100:Параметры GODIAG GT100:

Товар

Параметры

Диагностический порт

OBDII

Рабочее напряжение

DC 9V-24V

Работа и мощность

0,5-0,6 Вт

Адаптер питания

Входной AC100v-240v, выход DC12V 1A

Диапазон рабочих температур

От-20 до 70 °C (от-4 до 158 °F)

Диапазон температуры хранения

От-40 до 85 °C (от-40 до 185 °F)

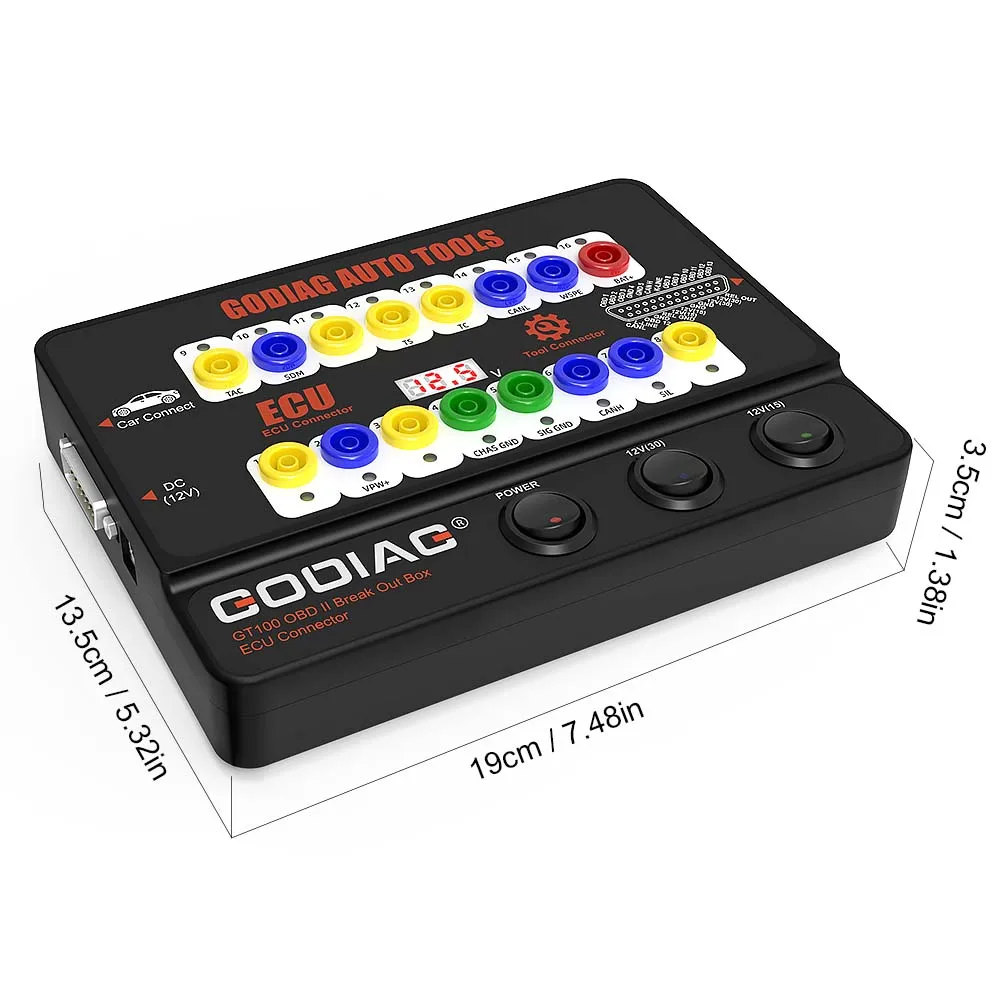

Размеры

L: 23 см, W:18 см, H:7 см
