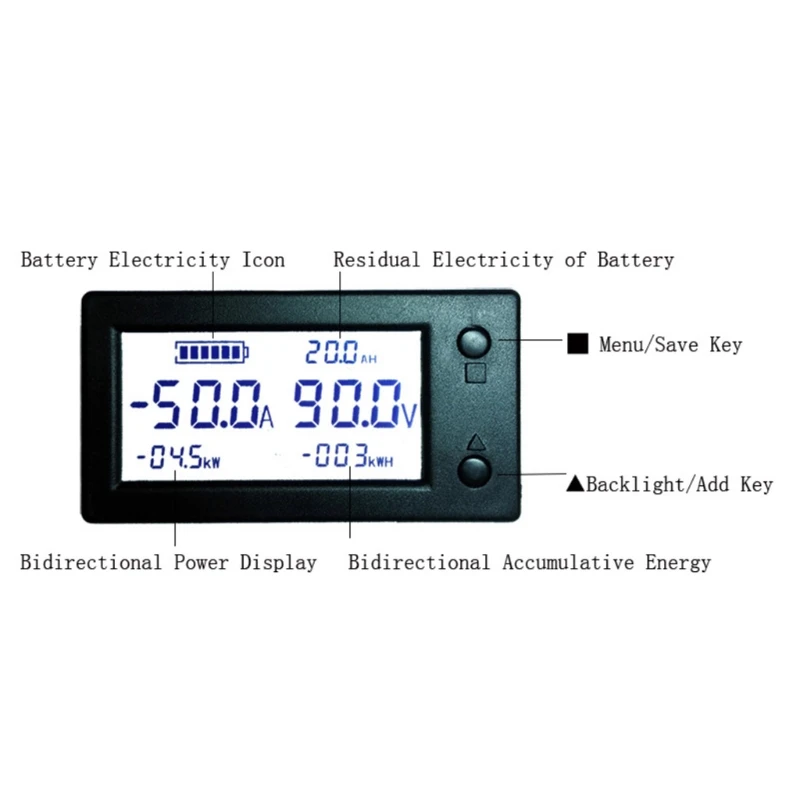

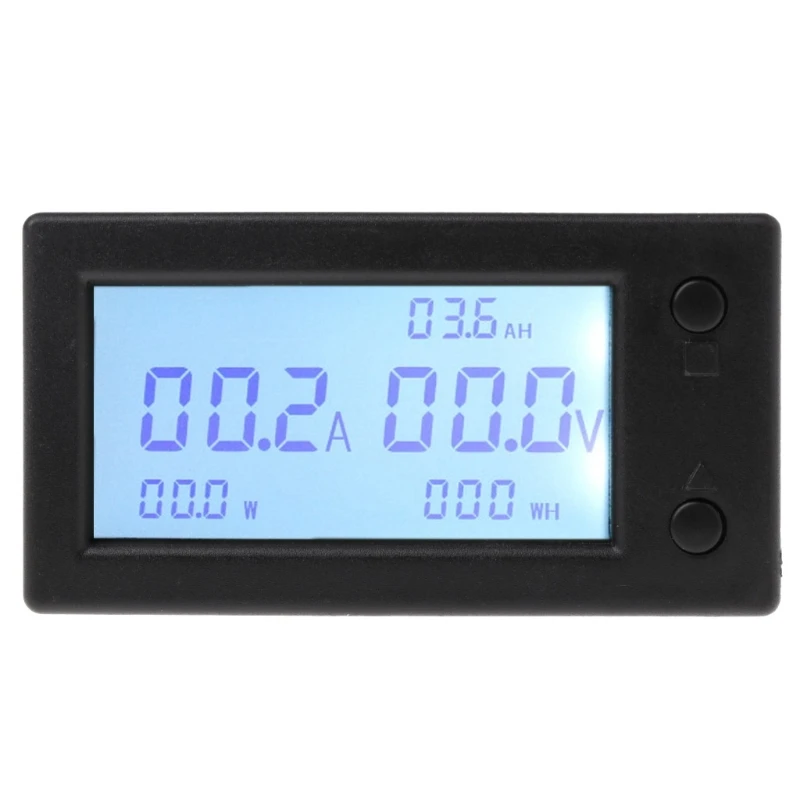

Инструкции по использованию клавиш
1.Управление Подсветкой:
В режиме ожидания короткое нажатие кнопки «▲» может включать или выключать подсветку экрана, автоматическое выключение подсветки
2.Чистый ток:
В режиме ожидания удерживайте кнопку «▲» около трех секунд, чтобы очистить ток (Примечание: нагрузка должна быть пустой, когда она чистая, в противном случае неточная)
3.Чистая электрическая энергия:
В режиме ожидания Длительное нажатие кнопки «█» около трех секунд может очистить электрическую энергию.
4.Параметры настройки:
В режиме ожидания короткое нажатие кнопки «█» может переключить меню следующим образом:
【-1 шт.】 "AH XX X.X"Меню настройки номинальной емкости аккумулятора.
【 2 】"FU XX X.X"Меню полного питания автоматически заполняет напряжение
Настройка.【 3 】"HU XX X.X"Меню настройки сигнализации высокого напряжения.
【 4 】«LU XX X.X»Меню настройки низкого напряжения.
【 5 】"HA XX X.X"Меню настройки будильника с высоким током.
Номинальная емкость аккумулятора:(1) в режиме ожидания, короткое нажатие key, переключается в меню «AH XX X.X».
(2) Первая цифра параметра меню будет мерцать, короткое нажатие key клавиша
В это время цифра будет увеличиваться. Когда кнопка не работает в течение пяти секунд, она автоматически перейдет к следующему номеру для мерцания. Вы также увеличите цифру с коротким нажатием ▲. И хотите настроить четыре номера.
(3) После настройки четырех чисел нажмите кнопку Long, Удерживая кнопку около трех секунд (Примечание: Это не короткое нажатие), а затем отпустите кнопку, чтобы сохранить параметры. Когда сохранить успех, экран будет мерцать два раза.
Например: когда вы хотите установить номинальную емкость батареи, чтобы быть 20AH. Вы должны установить этот параметр меню «AH 020,0», и долго нажмите █ ключ, чтобы сохранить параметр закончен.
Аккумулятор имеет наивысшую настройку электрического напряжения:(1) в режиме ожидания, короткое нажатие key клавиши и переход в меню «FU XX X.X».
(2) Первая цифра параметра меню будет мигать, короткая клавиша ▲ в это время цифра будет увеличиваться. Когда кнопка не работает в течение пяти секунд, она автоматически перейдет к следующему номеру для мерцания. Вы также увеличите цифру с коротким нажатием ▲. И хотите настроить четыре номера.
(3) После настройки четырех чисел нажмите кнопку Long, Удерживая кнопку около трех секунд (Примечание: Это не короткое нажатие), а затем отпустите кнопку, чтобы сохранить параметры. Когда сохранить успех, экран будет мерцать два раза.(Примечание: Это напряжение предлагается для того, чтобы быть установлен на 0,2 V меньше, чем кулона напряжение в тех случаях, когда батарея полностью заряжена, и имеет не вытащить зарядного устройства.)
И как вы можете задать параметры«HU XX X.X» «LU XX X.X» «HA XX X.X»(НЕТ:Эти три параметра по умолчанию завода-«000,0», заводской по умолчанию должен закрыть функцию сигнализации этого элемента.)

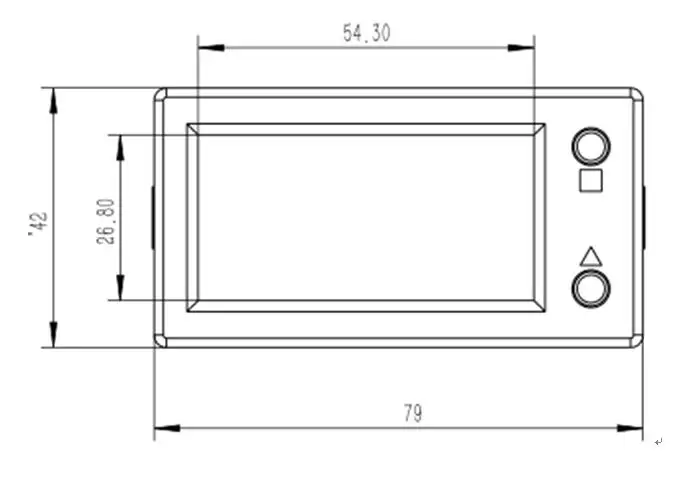

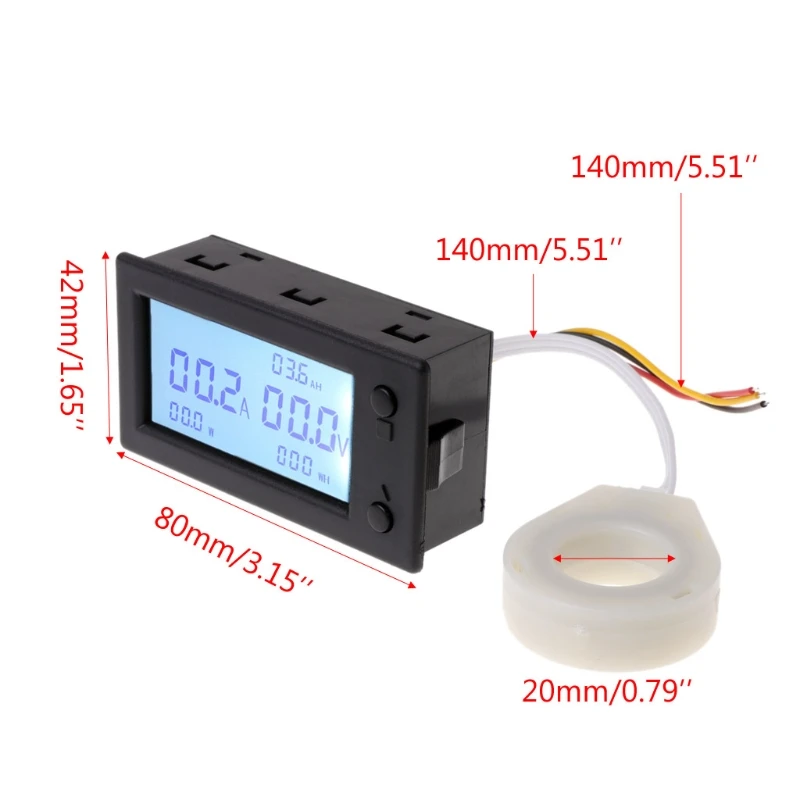

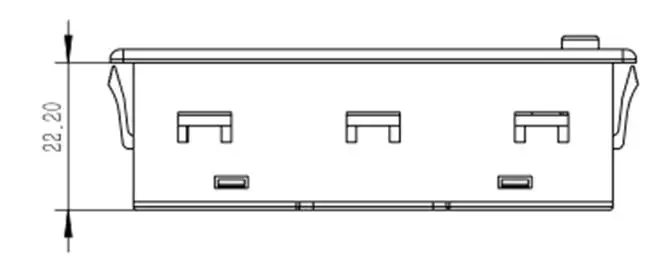

Механическая схема размеров кулометра

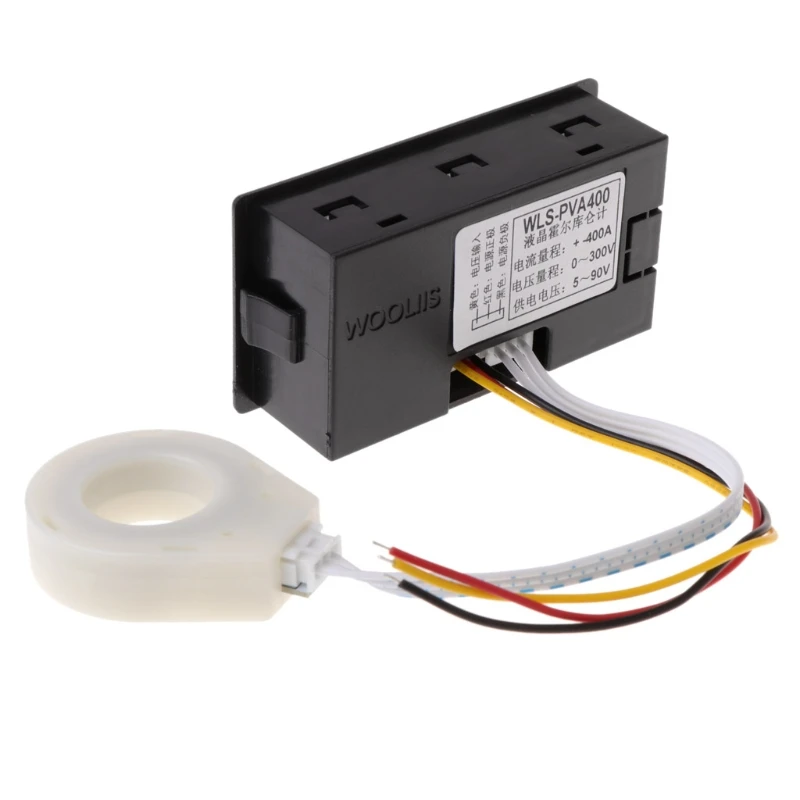

Инструкции по проводке

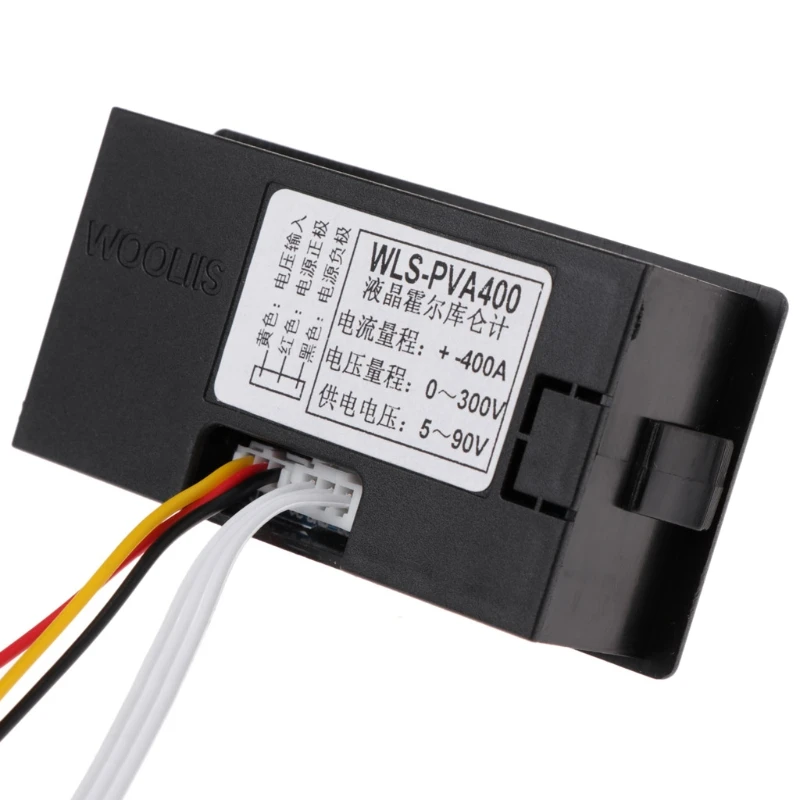

Есть три провода в голове таблица составлена удачно, следующим образом:
【 1 】Черный проводПодключается к отрицательному полюсу батареи.
【 2 】Красный проводСоединительный блок питания с положительным полюсом.
【 3 】Желтый проводПодключается к положительному полюсу батареи

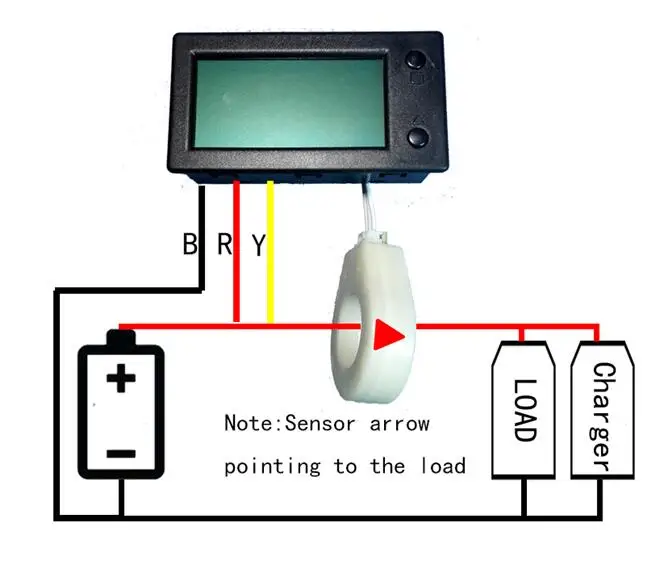

Когда диапазон измеренного напряжения DC5 ~ 90 В, красные и желтые провода соединяются параллельно положительному полюсу батареи. Следующим образом:

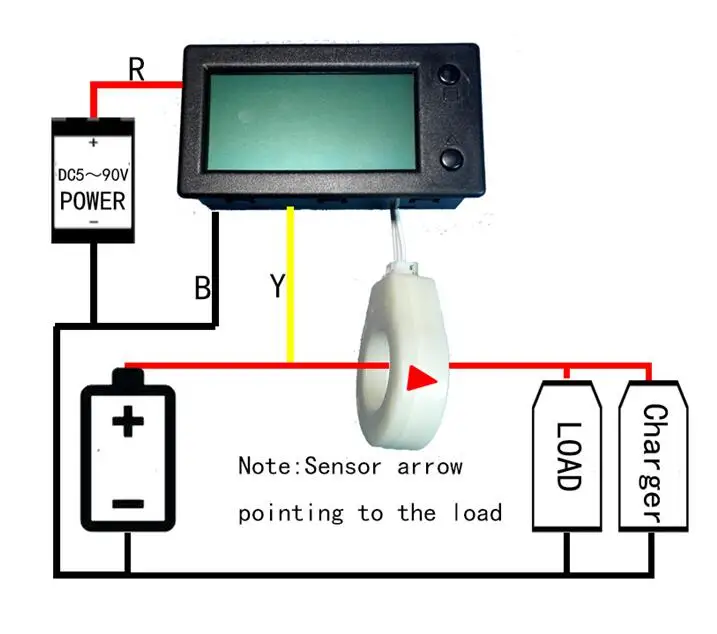

Когда диапазон измеренного напряжения превышает DC5 ~ 90 в, мы должны искать другой источник питания для кулометра. Следующим образом:
Меры предосторожности для использования
【 1. Разрядка аккумулятора, Кулонов показывает положительный ток. Заряд батареи, Кулонов показывает отображение отрицательного тока. Если нет, то направление датчика неправильное. Вы показываете направление датчика в другое направление.
【 2 】 новоустановленному кулону необходимо очистить ток при пустой нагрузке.
【 3 】номинальная емкость аккумулятора и максимальное электрическое напряжение аккумулятора должны быть настроены. Новый куломб должен зарядить батарею до полной после настройки параметров, затем остаточная мощность батареи может отображаться нормально
