Схема подключения: ссылка схема подключен к источника питания и нагрузки. Если датчик температуры отсутствует или поврежден, цифровая трубка отобразит '--'. Покупатель должен проверить ли Температурный датчик устанавливается перед использованием.
Выход контроля температуры-это реле 10А для удовлетворения различных нагрузок высокой мощности, пожалуйста, убедитесь, что линия верна.
Индикатор светильник, цифровая трубка статус Описание:
Индикатор светильник: выключение означает реле выключено, устойчивый светильник означает, что реле закрыто
Цифровая трубка: дисплей '--', 1, датчик температуры отсутствует или поврежден 2, режим нагрева защита от высоких температур 3, режим охлаждения защита от низких температур. Реле происходит автоматическое отключение в режим защиты.

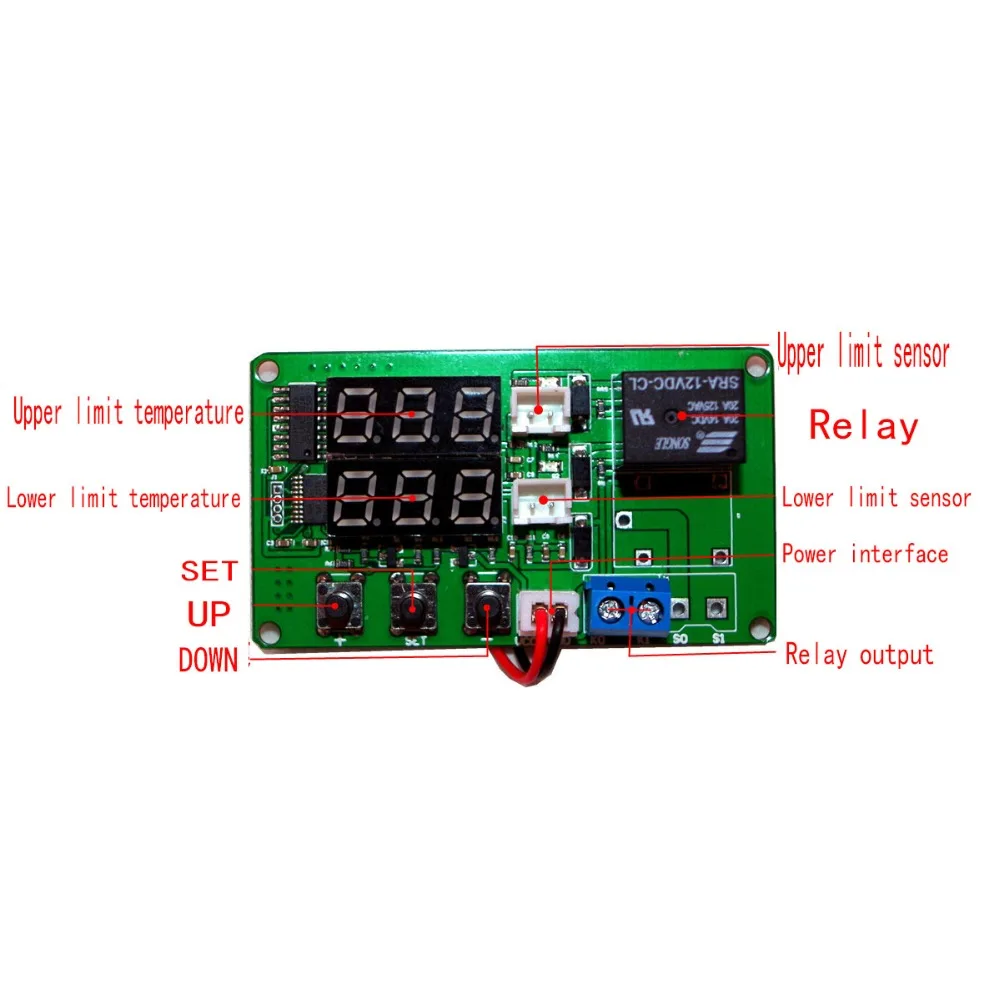

Использование кнопок: панель термостата имеет три кнопки, набор кнопок + кнопка настройки
Нажмите +: для достижения быстрого скопления значений
Кнопка-: быстрое снижение значений
Комплект набор ключей:
Набор нажмите и удерживайте кнопку войти в перепада температур интерфейс настройки. На данный момент, разница температур может быть отрегулировано по нажатию кнопки плюс или минус. После того, как установка завершена, нажмите набор или ждать 10S, система будет автоматически выйти из настройки данных.

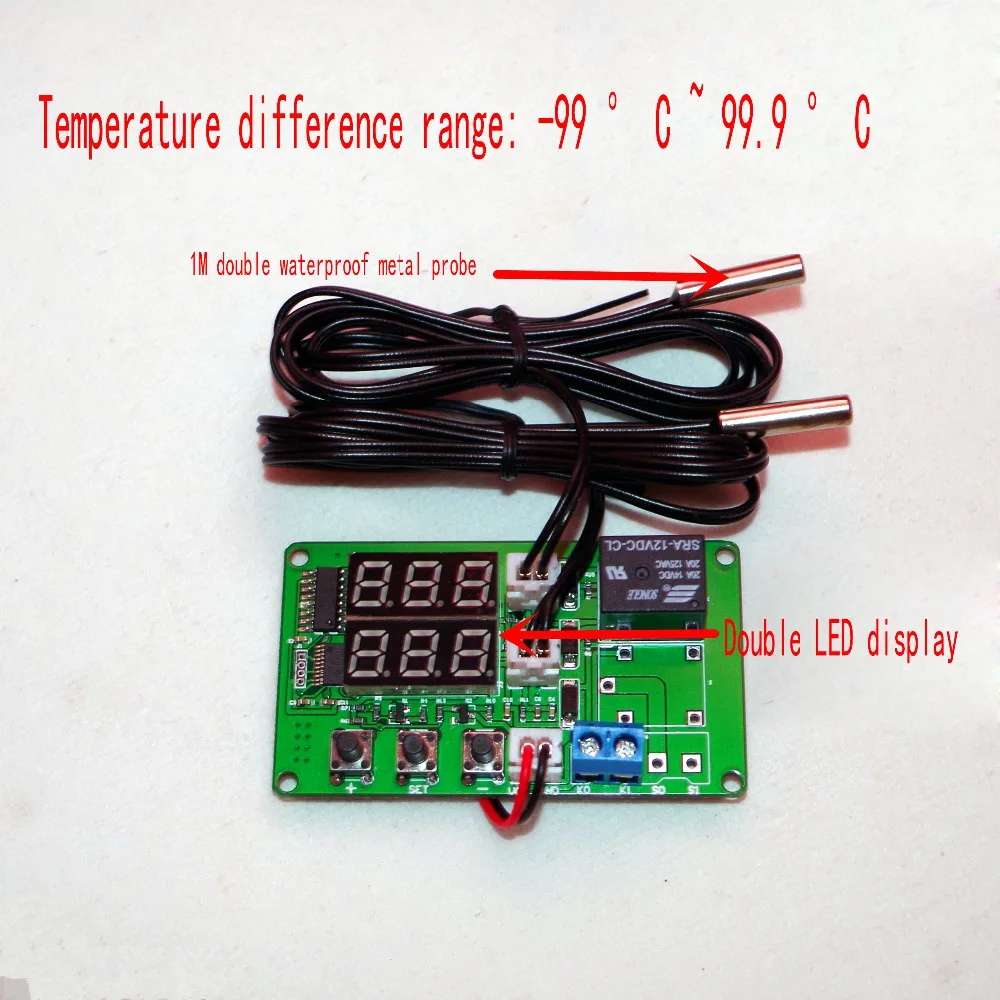

Набор температурную разницу> 0. Например, набор разница температур до 5 градусов, указав, верхний предел температуры-нижний предел температура> 5, реле рабочее состояние закрыт, верхний предел температуры-нижний предел температуры <5, и рабочее состояние открыт.
Набор разница температур <0, например, набор разница температур до-5 градусов, указав, нижний предел температуры-верхняя предельная температура> 5, реле рабочее состояние закрыт, нижний предел температуры-верхний предел температуры составляет <5, и рабочее состояние выключен.
