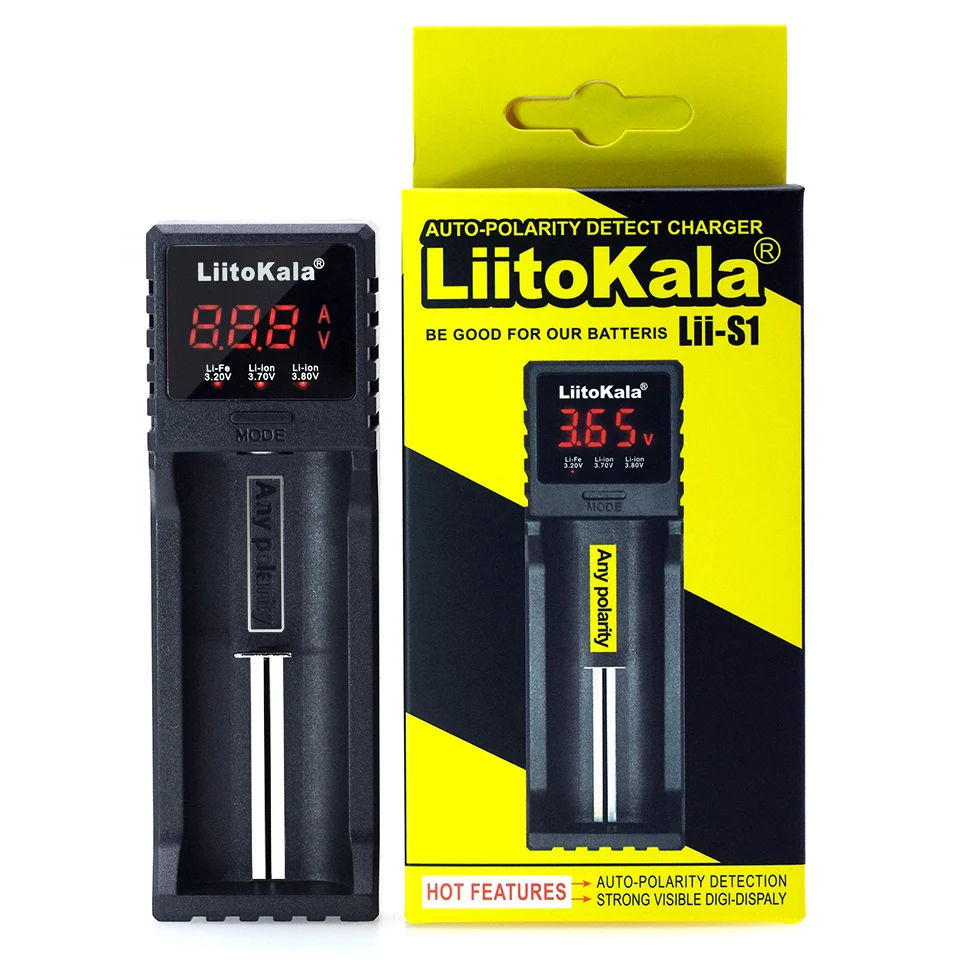

LiitoKala Lii-S1
Технология еще раз инновации, автоматическое определение полярности. Не нужно различать полярность аккумулятора. До тех пор, пока батарея является перезаряжаемой батареей, которая может быть заряжена. Не беспокойтесь о обратной полярности аккумулятора. Хорошее зарядное устройство.
В дополнение к автоматическому обнаружению полярности есть сильный Видимый цифровой дисплей. Визуально красиво. Функция продолжает Lii-100, очень хорошо.
Технические характеристики
Вход: Micro USB DC 5V / 1A (мин.)
Выходное напряжение: DC 4,2 V 500mA / 1000mA для li-ion
DC 4,35 V 500mA / 1000mA для IMR
DC 3,65 V 500mA / 1000mA для LeFePO4
DC 1,48 V 500mA / 1000mA для NiMH / NI-Cd
Постоянное напряжение зарядки с отключаемым током меньше 100 мА
Ток в режиме ожидания: не более 15 мА
Совместимость с батареями:
Li-ion / IMR / LiFePO4: 26650, 21700,20700, 18650, 18490, 17700, 17500, 16340 (RCR123), 14500, 10440
Ni-MH / Cd: AA, AAA, A, SC, C Размер
Размер (мм)/Вес (г):
Длина 112 мм x ширина 37 мм x высота 32 мм
45 граммов (зарядное устройство) + 17 граммов (USB кабель) включены в поставку
Особенности:
1, система зарядки и управления с одним слотом, входной порт Micro USB DC 5V
2. Автоматическое определение полярности батареи (Любая полярность)
3, 500 мАч/1000 мАч зарядный ток для выбора
4, встроенный цифровой трубный индикатор показывает состояние зарядки в реальном времени напряжения и тока
5. Автоматическое определение литий-ионного и никель-металлогидридного аккумулятора
Выберите вручную по короткому-Нажмите кнопку mode для батареи IMR (3,85 В li-ion) и LiFePO4 батарея (3,2 V)
6. Функция активации для батареи 0V с защитой PCM.
7, не может заряжать аккумулятор с 0,0 ≦ U <0,2 V для NiMH / Cd и 1,6 ≦ U <2,2 V для li-ion
8, защита от перезарядки и переразряда
9, определение сломанной/дефектной батареи
10. Зарядка при постоянном напряжении и токе
Инструкция по эксплуатации:
Есть кнопка «режим» для выбора типов батарей и зарядного тока
Нажмите кнопку «режим» в течение 3 секунд, чтобы изменить ток зарядки, вы можете изменить ток зарядки в любое время
Нажмите кнопку «режим», чтобы изменить тип зарядки литиевых батарей. Если нет настройки, он будет по умолчанию как 1,2 V Ni-MH или 3,7 V литий-ионный аккумулятор автоматически. Вам нужно изменить режим для литий-ионного аккумулятора 3,85 V и аккумулятора LiFePO4 3,2 V
Он начинает заряжать аккумулятор через 5 секунд после ваших настроек
Когда аккумулятор вставлен или вставлен неисправный аккумулятор, зарядное устройство не будет иметь никакого ответа, показывающего «null»; Когда аккумулятор полностью заряжен, он показывает «полный»
Он может отображать напряжение батареи и ток заряда, короткое нажатие кнопки «режим» в любое время во время зарядки
MCU smart controled/
Зарядка (селективный до 1000мА)
Проверка емкости 2 режимов (Chg & Dsg) /
5 В USB выход (внешний аккумулятор
Защита от короткого замыкания/
Защита от обратного хода
Защита от Chg и Dsg/
Защита от перегрева
Ограничение по времени (NiMH) /
Дефектный защитный элемент
Вход:12 В/2 а постоянного тока (мин.)
Выход заряда:Li-Ion 4,2 V 300mA/500mA/700mA/1000mA * 4Ni-MH/Cd 1,48 V 300mA/500mA/700mA/1000mA * 4 Напряжение отключения зарядки:Литий-ионный аккумулятор 4,2 ± 0,05 V Выход разряда:500 мА литий-ионная батарея 2,8 В/NiMH 0,9 в Выход USB:5V 1000mA (только с li-ion 3,7 V аккумулятор вставлен) Для размеров батареи:Диаметр 8 мм-26 мм; Высота 34 мм-71 ммNiMH/Cd AAA/Micro, AA/Mignon, C/ Bady, Sub- C, ALi-Ion 26650, 22650, 18650,18490, 18500,17500, 17355, 16340(RCR123), 14500, 10440
Размеры: Д * Ш * В/162*96*36 мм
Вес: 441 г (включая коробку)

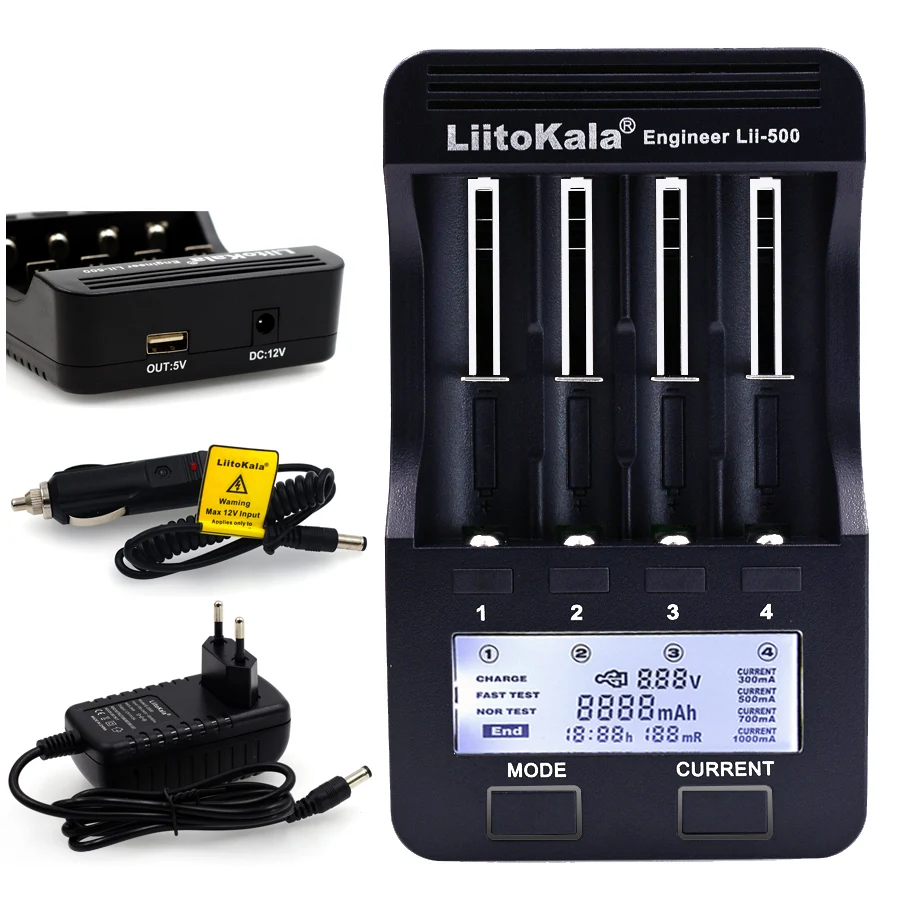

Lii-500 полный комплект
Зарядное устройство для lii-500-1 шт.
1X12 2a ADAPTE (США/ЕС)
1 X линия автомобиля 1 х использованиеРуководство по эксплуатации
Данные теста на этот продукт приведены только для справки. Не делайте никаких доказательств.

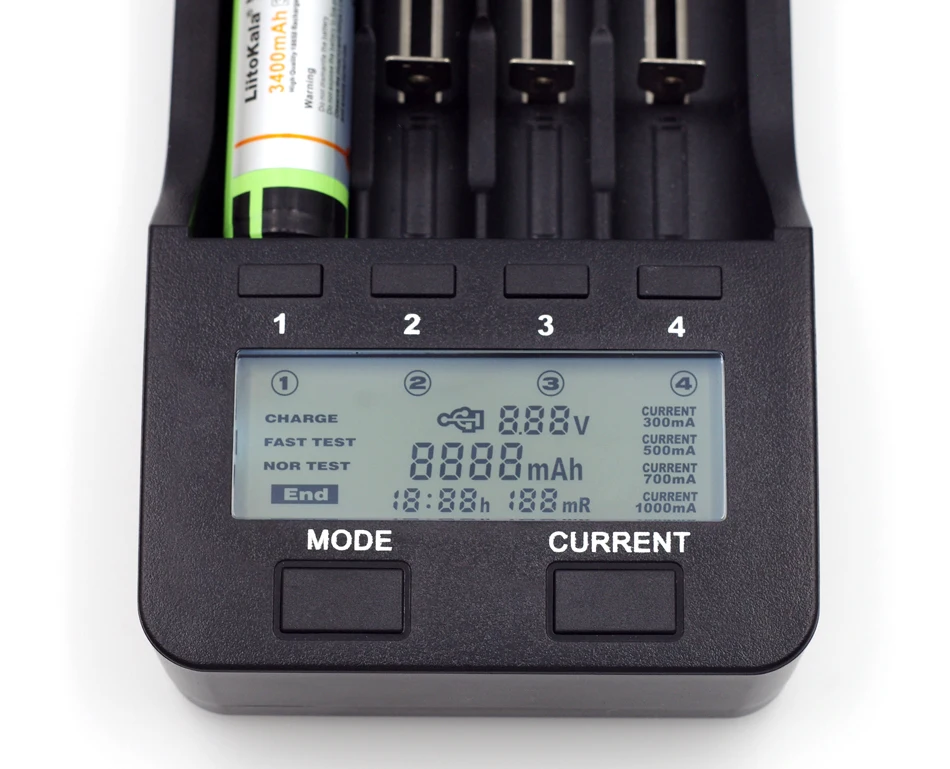

Lii-500 Включите дисплей питания.

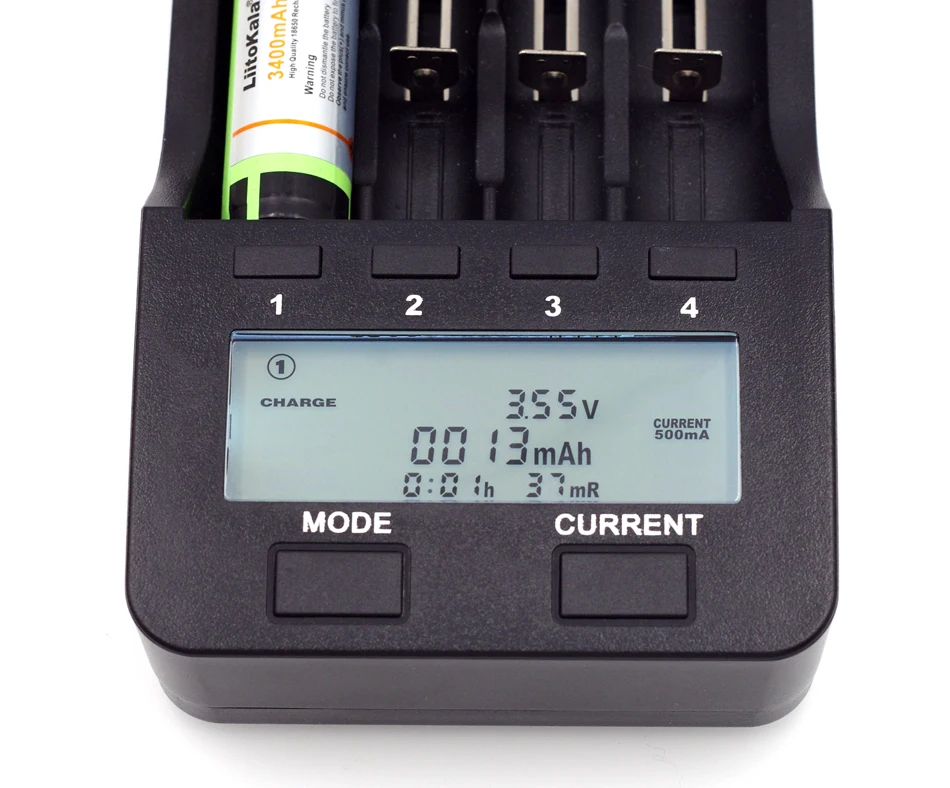

Отображение режима работы зарядного устройства.
Быстрый режим работы дисплей.
Отображение режима работы Nortest.

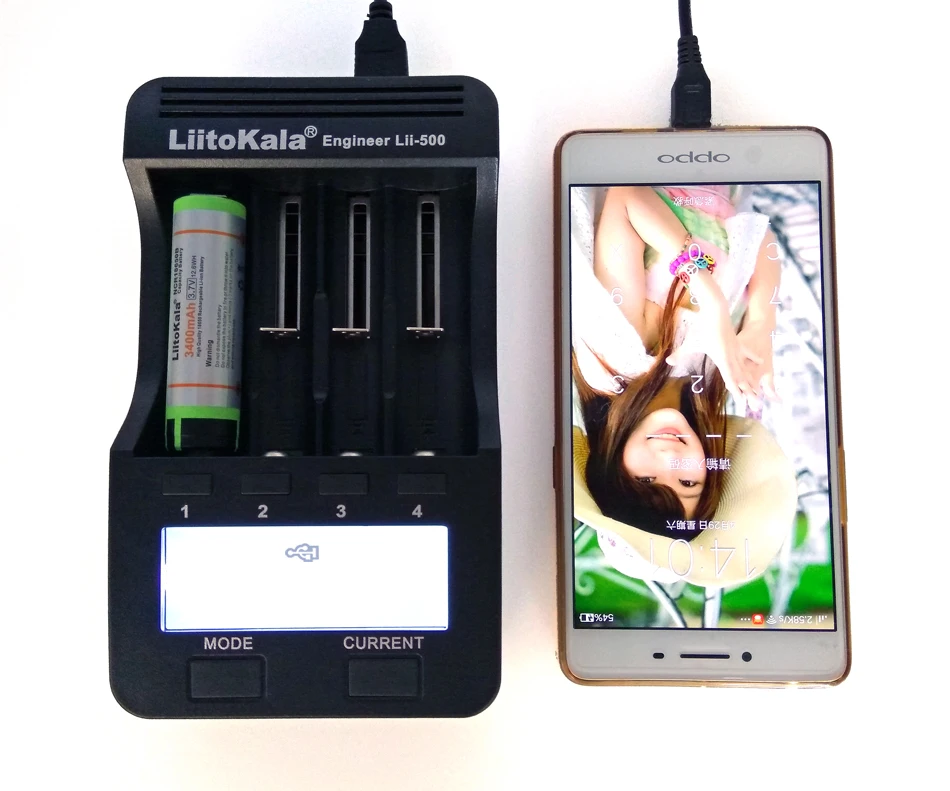

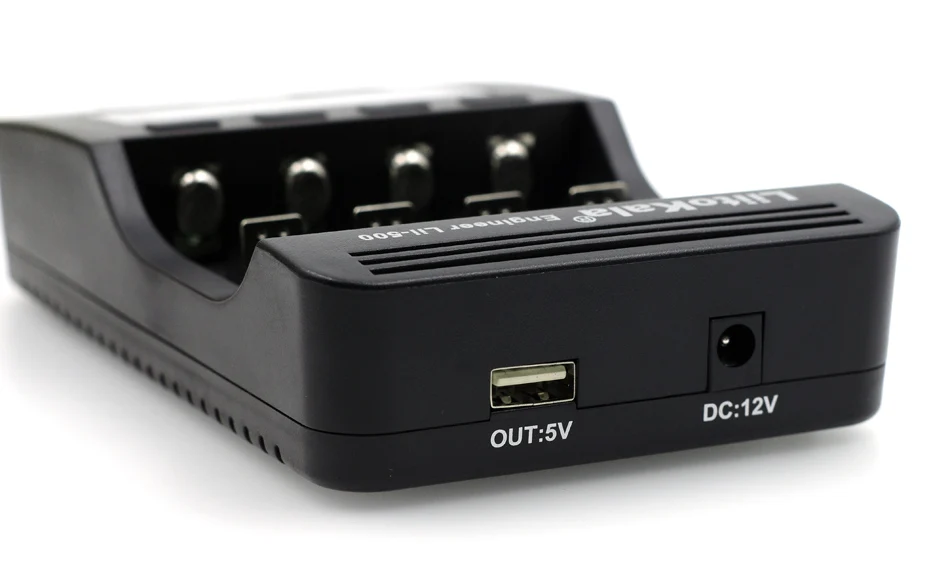

Выход USBРабочий дисплей.

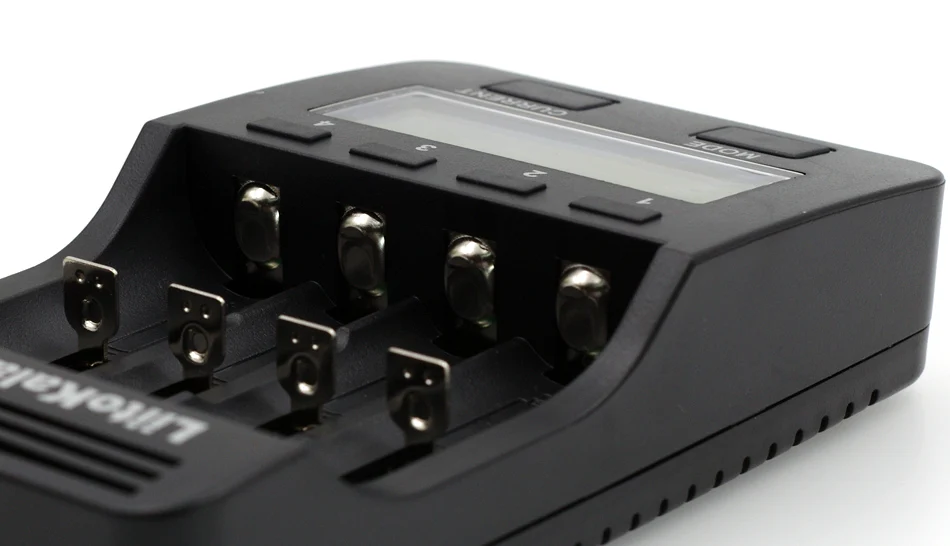

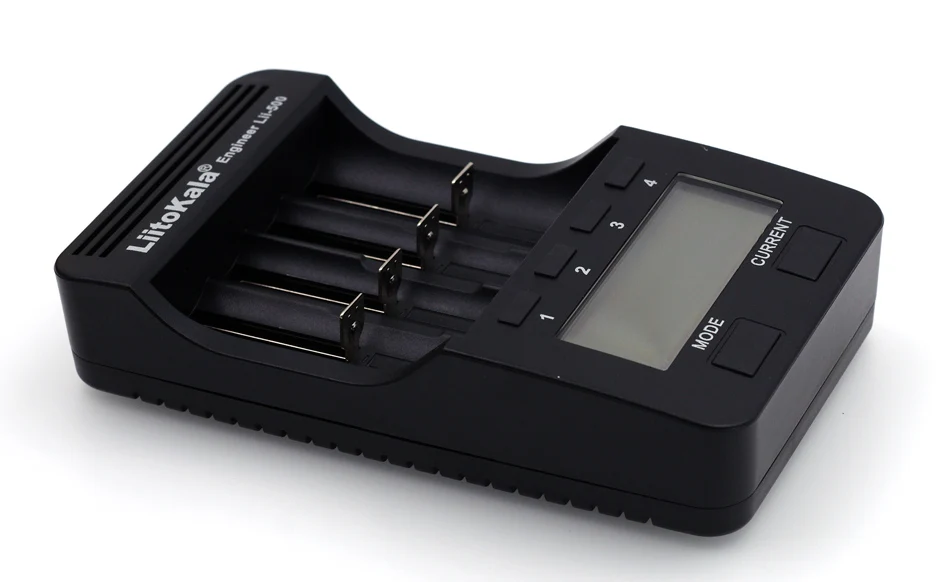

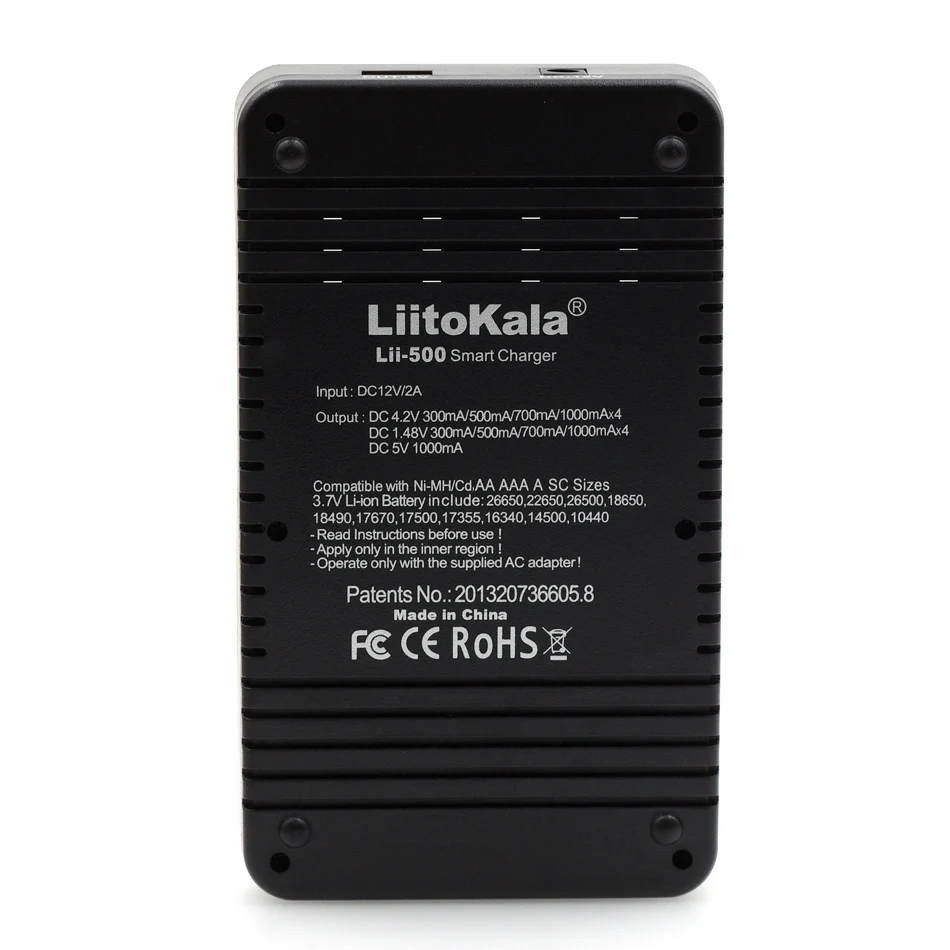

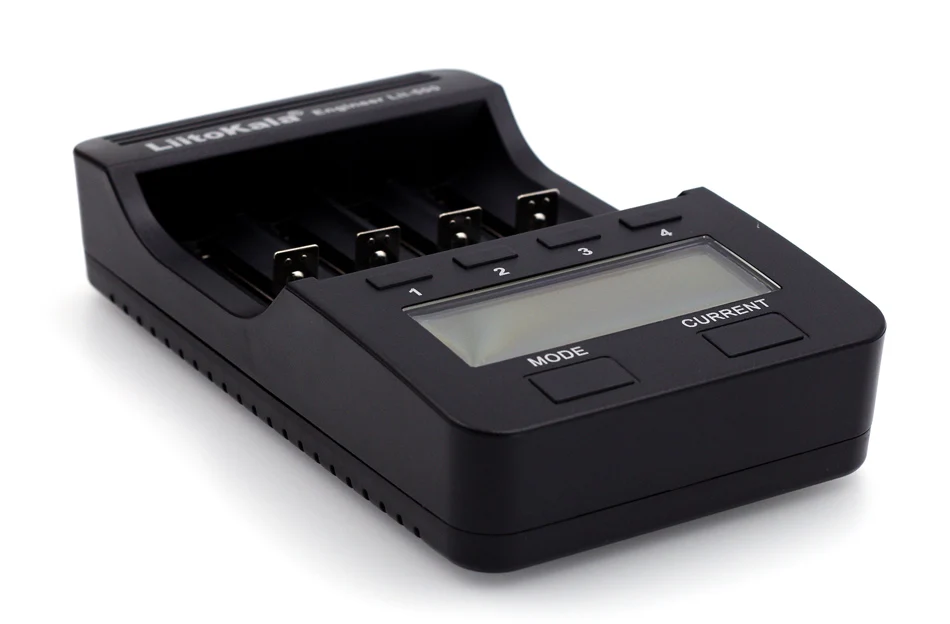

Спецификация LiitoKala Lii - 500
Спасибо, что пользуетесь нашей продукции-Lii-зарядное устройство для 500, это high-end интеллигентая (ый), зарядное устройство, с 4 канала независимый перезаряжаемый аккумулятор емкостью тестирования/внутреннее сопротивление аккумулятора обнаружения/метр/Защита от короткого замыкания, защита защита от избыточного заряда благодаря/температура/1,65 V до 1,65 V напряжение может не функция зарядки/USB напряжение на выходе 5 В, и ноль вольт батарея активации и так далее десять большие функции, В то же время автоматическое своевременное отслеживание зарядки аккумулятора, процесс тестирования.
Lii-зарядное устройство для 500 может быть заполнения различные виды цилиндрической литий-ионный аккумулятор и зарядное устройство для никель-кадмиевых или никель-металл-AAA цилиндрический никель-металл-гидридный аккумулятор и зарядное устройство широко используется в сильном светильник флэш-светильник, электрические инструменты, инструменты и измерительные приборы, электронные продукты, такие как Батарея цифровой камеры. Использование безопасного, легко носить с собой, мощный, ваш дом, туризм является хорошим помощником.
Внешний вид:
A, предупреждение,
1. Зарядное устройство может использовать только Цилиндрические литий-ионные батареи, никель-металлгидридные батареи, не перезаряжаемые литиевые железные фосфатные батареи;
2. Перед использованием, пожалуйста, внимательно ознакомьтесь с инструкциями, обратите внимание на рекомендации по зарядному току аккумуляторной батареи, не превышайте рекомендуемый зарядный ток;
3. Не используйте другой адаптер питания;
4. Когда зарядное устройство для зарядки и разрядки может быть лихорадкой, будьте осторожны, чтобы не гореть.
5. Прекратите использование, пожалуйста, отключите источник питания, вытащите батарею;
6. Можно использовать только в обычном помещении.
7. Данные тестирования данного продукта приведены только для справки, фактическая ситуация, пожалуйста, обратитесь к профессиональному инструменту.
Во-вторых, характеристики
1. 4 вида регулирования тока зарядки (300 мА/500 мА/700/700 мА);
2. К различным спецификациям (18650/26650... / AA/AAA) Зарядка аккумулятора одновременно;
3. Это яркое зарядное устройство с ЖК-экраном независимости, напряжения (V), тока (mA) времени (h). Емкость (мАч) сопротивление (mR) параметры, E eye know;
4. Режим зарядки, канал 4 работает независимо, можно выбрать другую зарядку тока и сделать вид, что это литий-ионный аккумулятор, никель-металл-гидридные батареи.
5. Быстрый тестовый режим, четыре канала могут быстро обнаруживать емкость батареи, независимо от литий-ионного аккумулятора, никель-металл-гидридные батареи, должны работать независимо. Быстрое определение емкости аккумулятора состоит из двух шагов (1, 2 с)
6. Ни тестовый режим, нормальный процесс тестирования емкости аккумулятора состоит из трех шагов (1 первый на полную зарядку, разрядка снова 2, 3 снова заполнена), процесс тестирования емкости аккумулятора;
7. Зарядка и Быстрая проверка. / NOR TEST три модели могут работать одновременно; Независимая зарядка/быстрое обнаружение/нормальная емкость обнаружения;
8. Различные функции защиты: перезарядка, короткое замыкание, температура, функция активации, напряжение 0 В, 1,65 в до 1,65 в не может заряжать функцию, Интеллектуальное распознавание и Защита аккумулятора от обратного подключения.
9. С функцией стандартного usb-выхода 5 В/1000 мА: Секция от 1 до 4 литиевых батарей с выходом USB, этот продукт nimh батареи не может взять выход USB.
10. Оснащен специальным адаптером питания: входное напряжение постоянного тока: 12 В/2 А.
В-третьих, описание кнопок
1. Зарядное устройство имеет шесть кнопок, ключ выбора режима (режим), текущий выбранный ключ (CURREN), независимый выбор и просмотр ключа данных (1234), лаконичный и простой в использовании;
2. Нажмите клавишу MODE при любых обстоятельствах и удерживайте 3 секунды, чтобы изменить зарядку (перезаряжаемую) модели или быстрый тест, ни тест (емкость) модели, И затем нажмите на функцию, соответствующую светильник, снова в течение 8 секунд, может изменить обнаружение, в токе, независимо, делать вид, емкость, Через 8 секунд после выбора функции в рабочее состояние, и в рабочем состоянии можно аккуратно нажать (1234), чтобы проверить ток (мА)/Емкость (мА · ч)/напряжение (В)/Время (h)/внутреннее сопротивление (mR) справочные данные.
Четыре, режим:
Зарядка (режим зарядки)
1. Когда зарядное устройство подключается к зарядному устройству, все ЖК-экраны мгновенно становятся яркими, если аккумулятор не входит в комплект, будет отображаться значение Null.
2. Зарядное устройство в питание аккумулятора, зарядное устройство внутреннего сопротивления батареи измеряется в течение 3 секунд, затем система автоматически в режим зарядки (зарядка), зарядное устройство автоматически по умолчанию, зарядный ток для "500 мА, может через выбранный ток ключ в течение 8 секунд (CURREN) Выберите 300 мА и 500 мА и 700 мА и 1000 мА перезаряженный ток, система будет блокироваться в течение 8 секунд для зарядки тока по вашему выбору, если в течение восьми секунд, не установлен, затем система автоматически по умолчанию для зарядки тока на 500 мА, электрический ток, И другие функции не смогут изменить снова, если необходимо изменить, чтобы изменить клавишу mode, выберите из длинной;
3. В режиме зарядки (зарядка), 8 секунд для изменения независимости или другого выбора зарядного тока, а также различные смешанные батареи. Говорите простой светильник, 8 секунд в соответствии с соответствующей клавишей батареи 1234, нажмите клавишу mode снова, в соответствии с текущей клавишей изменится функция обнаружения тока, независимости, Сделайте вид, емкость, 8 секунд в рабочее состояние после
Выберите, обратите внимание, чтобы выбрать зарядный ток в соответствии с размером емкости аккумулятора, если вам не нужна быстрая зарядка, рекомендуем использовать зарядку 500 мА, это самый безопасный;
4. Режим зарядки, через 1234 ключ может переключаться, чтобы проверить зарядную способность (мАч)/Время зарядки (ч)/внутреннее сопротивление батареи (mR)/зарядный ток (мА), напряжение (В) 5 единиц, после полного отображения батареи, зарядка (конец);
2. Емкость для обнаружения узоров (быстрый тест или тест) два вида

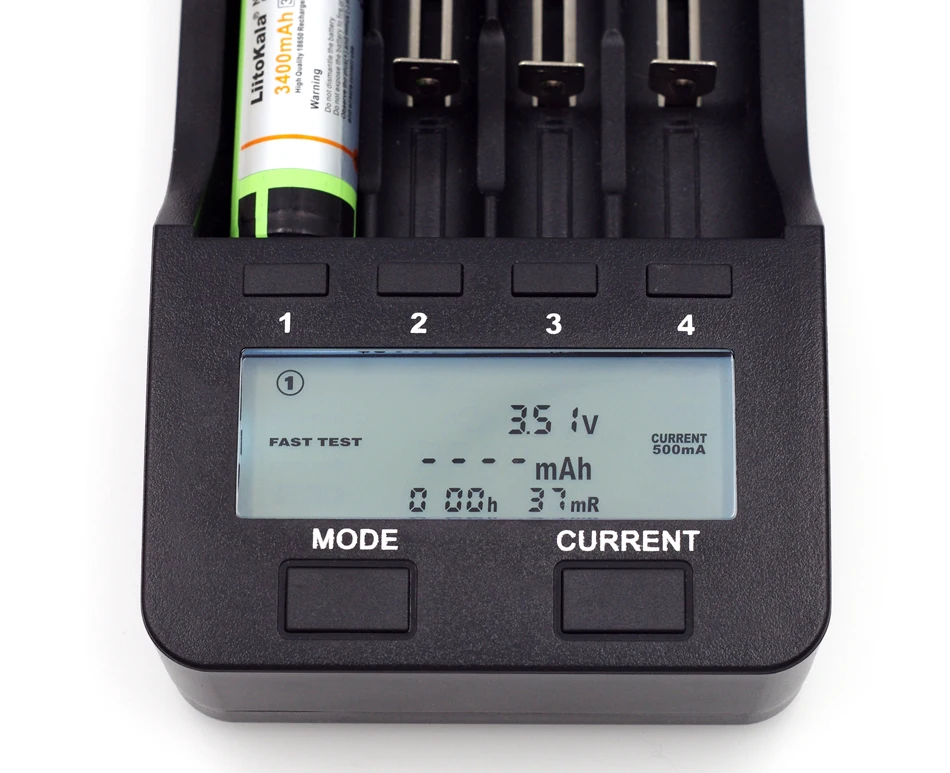

(A) быстрый тест (режим быстрого тестирования емкости)
1. Когда зарядное устройство входит в батарею после включения источника питания, светильник 8 секунд нажатия (режим ключа), выберите (режим быстрого тестирования Емкости быстрого обнаружения), И затем нажмите кнопку выбора CURREN (CURREN), выберите желаемый ток, система будет блокироваться в течение 8 секунд по вашему выбору. Справочная таблица быстрый процесс обнаружения емкости
Это сначала разрядка батареи, а затем запись аккумулятора и заряда батареи емкость аккумулятора может быть проверена.
Обратите внимание, что этот продукт используется для определения режима емкости, модель разряда разделена на 2 вида, когда вы выбираете зарядный ток для (300 мА, мА, 500), система автоматически принимает ток разряда по умолчанию 250 мА, когда вы выбираете зарядный ток (700 мА, мА, 1000), система по умолчанию автоматически разрядит ток 500 мА,

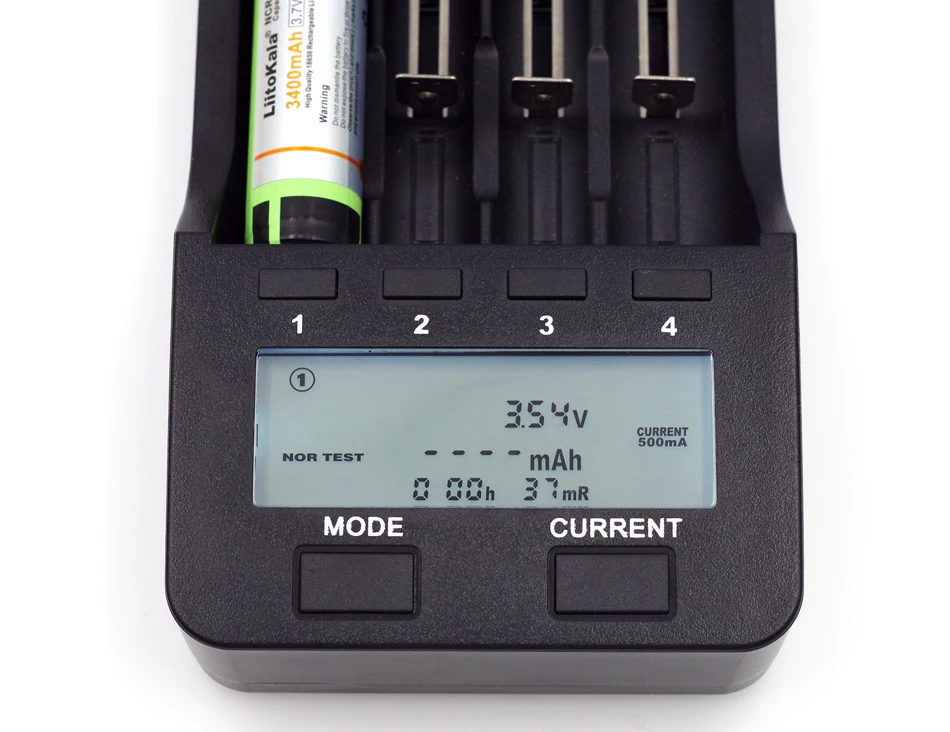

(B) ни тест (нормальный режим испытания емкости)
1. Режим испытаний: который является аккумулятором, Первым для записи разряда и разрядки аккумулятора для тестирования емкости аккумулятора, после того, как аккумулятор будет заполнен автоматически; Обратитесь к таблице 2 процесса обнаружения емкости
2. Когда зарядное устройство входит в батарею после включения источника питания, светильник в соответствии с 8 секундами (режим ключа), выбран или тестовый режим, нажмите клавишу MODE в любом состоянии 2 секунды, может войти в режим тестирования;
3. Введите режим NOR TEST, через восемь секунд вы можете выбрать выбранный ток (CURREN) 300 мА и 500 мА, мА,
700 Или ток 700 мА, система будет блокировать ваш выбор в течение 8 секунд тока, если за 8 секунд, не сделал набор, тогда система автоматически блокирует ток зарядки 500 мА (Ток выбран в это время, система по умолчанию заряжает ток и разрядка автоматически выбирает ток разряда 250 мА), в течение восьми секунд, выберите 700 мА и 1000 мА ток зарядки, разрядка автоматически выбирает ток разряда 500 мА.
После 4. Когда аккумулятор заполнен, система автоматически разрядится, ток разряда в систему по умолчанию (отношение тока зарядки) и запись данных о разрядке, чтобы определить емкость аккумулятора, когда появится экран, модель обнаружения конечной емкости, Параметры ЖК-дисплея в это время-это фактическая емкость справочных значений батареи;.
5. После того, как емкость обнаружит узоры, зарядное устройство перед тем, как текущие выбранные параметры для аккумулятора снова, пока он не будет заполнен. Пять, выход USB 5 v
5,1 USB перемещается только как выход 5 В, выходной ток 1000 мА, подключите источник питания, выход USB недействителен. 5,2 когда аккумулятор входит в разъем выхода USB / 5 В в Пробуждение, в это время может быть на электронике 5 В. 5,3 продуктов 4 слота батареи, произвольный слот доступны для выхода USB, предположили, что оба слота в батарее.
5,4 USB 5 V Выход для работы только в 3,7 V литиевая батарея, никель-металл-гидридный аккумулятор booster является недопустимым.
Электрические параметры:
1. Вход: кабель переменного тока 110-240V 50/60Hz (все указанные аккумуляторы входят в комплект поставки)/ DC 12V 1A (выборочно)
2. Выход напряжение: DC 4,2 V для батарей Li-Ion (литий-ионных) 3,7 V
DC 4,35 V для Li-Ion 3,8 V( IMR)
DC 3,65 V для LiFePO4
DC 1,48 V для NiMH/NI-Cd
3. Выходной ток: li-ion/IMR/LiFePO4 2000mA * 1 (только для слота № 4),
1000мА * 2, 500мА * 3 500мА * 4
NiMH/NiCd: 1000mA * 2, 500mA * 3 500mA * 4
4. Постоянное напряжение, ток отключения: менее 100 мА
5. Ток в режиме ожидания: менее 15 мА
Совместимые типы и размеры батарей
Li-ion / IMR/LiFePO4: 26650,21700,20700, 18650, 18490, 18350, 17670, 17500, 16340(RCR123), 14500, 10440
NiMH/Cd: AA, AAA,SC, C
Размер и вес:
133 мм x 100 мм x 35 мм (Д x Ш x В)
Вес: approx175g (не включая кабель переменного тока)
Предостережения:
Это зарядное устройство может заряжать все цилиндрические аккумуляторы 3,7 V li-ion, 3,8 V IMR, 1,2 V Ni-MH/Cd, 3,2 VLiFePO4
Прочитайте это руководство перед использованием И обратите особое внимание на рекомендуемый ток заряда, не нужно заряжать аккумулятор за рекомендуемый предел тока
Если вход постоянного тока, рекомендуется только 12 в 1 А
Нагрев во время зарядки
Извлеките зарядное устройство из источника питания после завершения зарядки и одновременно извлеките аккумулятор из зарядного устройства
Только для использования в помещении
Отображение данных только для справки, пожалуйста, обратитесь к профессиональному инструменту для получения более точных данных

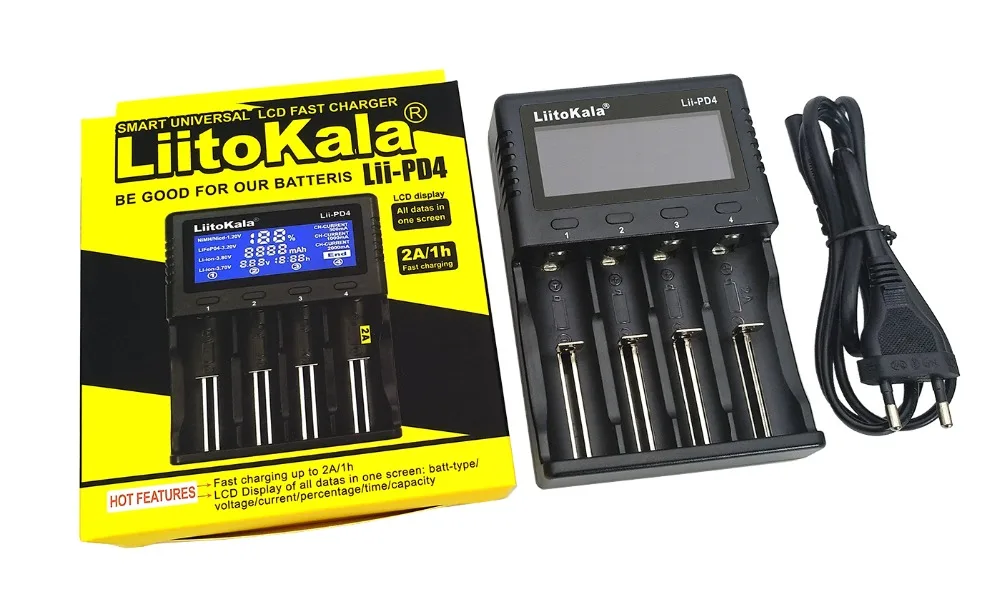

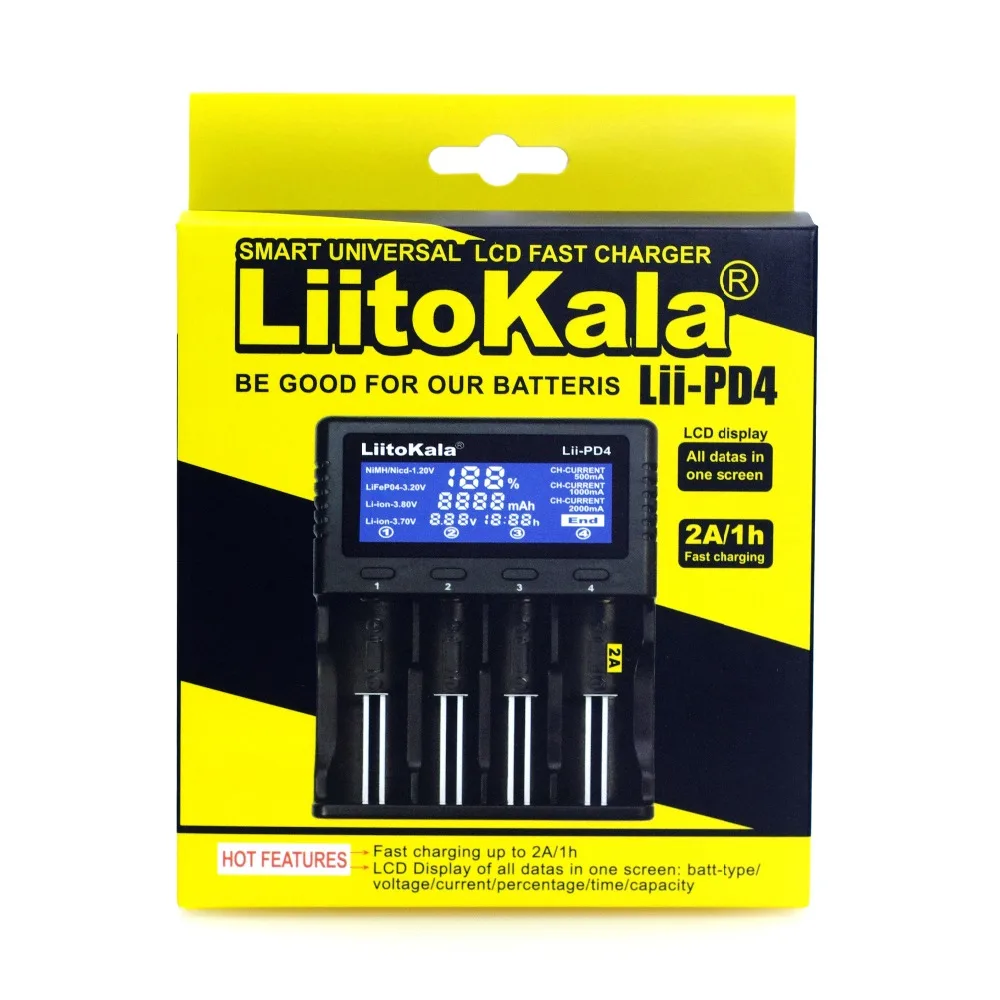

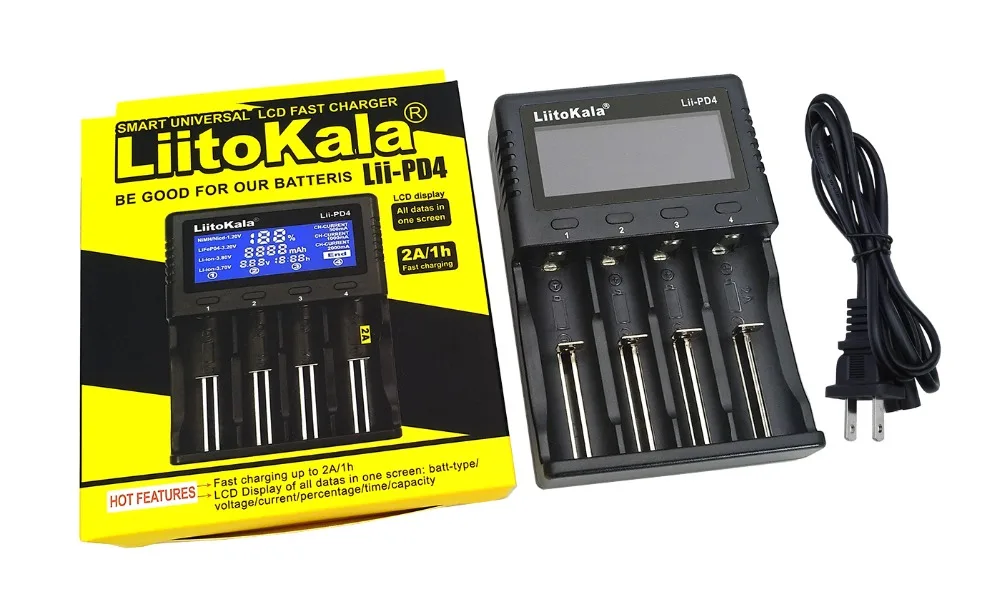

Характеристики и функции:
1.Мульти-Потребляемая мощность: кабель переменного тока 110-240V 50/60Hz (все указанные аккумуляторы входят в комплект поставки)/ 12V 1A адаптер (выборочно), четыре независимых зарядных разъем) и микро компьютерная система управления.
2.Интеллектуальный автоматический набор для зарядки всего трех уровней:500мА/1000мА/2000ма), 2000mA фиксируется только для слот #4.
3.Многофункциональный ЖК-дисплей для зарядки: для хода зарядки 25% - 50% - 75% -100%, типы батарей: ni-mh 1,2 V, Li-Fe 3,2 V, Li-ion 3,7 V, li-Ion 3,80 V (IMR), емкость зарядки, напряжение и ток: 0.5A/1A/2A.
4.Определите Li-Ion и ni-mh аккумуляторы автоматически и отрегулируйте вручную режим зарядки для литий-ионных батарей LiFePO4 и 3,80 V (IMR)
5.Обновите аккумулятор OV. Он не будет заряжать аккумулятор 1,65-2,20 в (обновленный ток может быть обнаружен только)
6.Многофункциональная функция защиты от перезарядки и переразряда, короткого замыкания, полярности и т. д. Он может точно определить сломанные батареи с гораздо большей безопасностью.
7.Зарядка при постоянном напряжении и токе

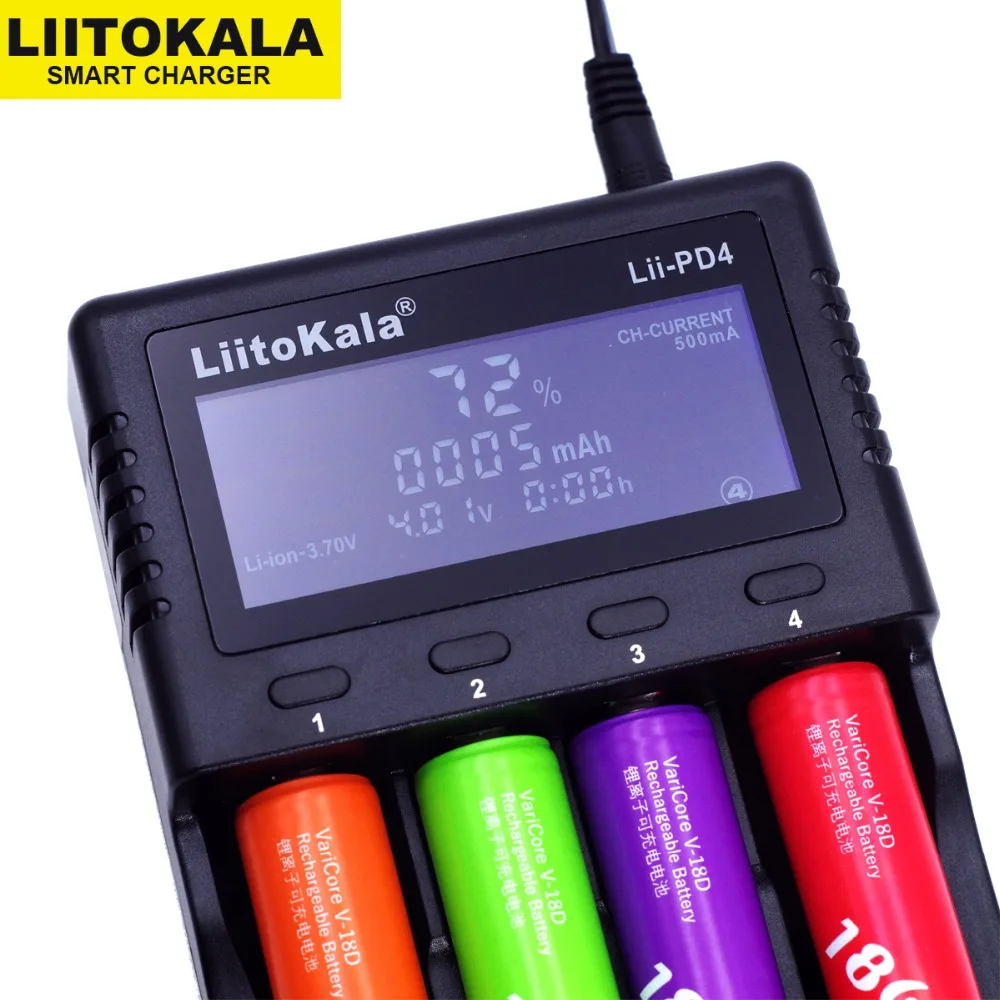

Кнопка и ЖК-дисплей:
1.Кнопка режима (кнопка канала): Есть 4 независимых кнопки отдельно для каждого канала. В то время как источник питания подключен и аккумулятор вставлен, 1) Нажмите кнопку канала в 5S, чтобы изменить тип батареи. Он начнет зарядку через 5 секунд после того, как установка типа аккумулятора (3,2 V или 3,80 V), 1,2 никель-металл-гидридный аккумулятор с напряжением и 3,7 V литий-ионный аккумулятор может быть обнаружена автоматически, поэтому потребуется установка только в том случае, 3,2 V и 3,8 V батареи;
Примечание: тип батареи может быть выбран только перед запуском зарядки.
2.ЖК-дисплей: при подключении к источнику питания ЖК-светильник будет работать в течение 3 с: 1) Если аккумулятор не вставлен, ЖК-дисплей будет отображать «null» и будет выключен в течение 30 с 2) когда батарея вставлена и обнаружена, В ЖК-дисплей покажет номер канала, в то время как батарея изображения типа «литий-ионный аккумулятор 3,7 V ”мигающий о том, чтобы установить Тип батареи: этот момент в том случае, если Короткое нажатие на кнопка канала, он может установить тип батареи; если не работает в течение 5 секунд, он начинается с автоматического обнаружения (li-ion 3,7 V или NIMH) Затем процент зарядки будет мигать, что означает начало зарядки. В то же время ЖК-дисплей также заряжает напряжение, емкость, время и ток. Когда зарядка завершается, она будет отображать «100%», в то время как она показывает «Конец» на ЖК-дисплее в правом нижнем углу.

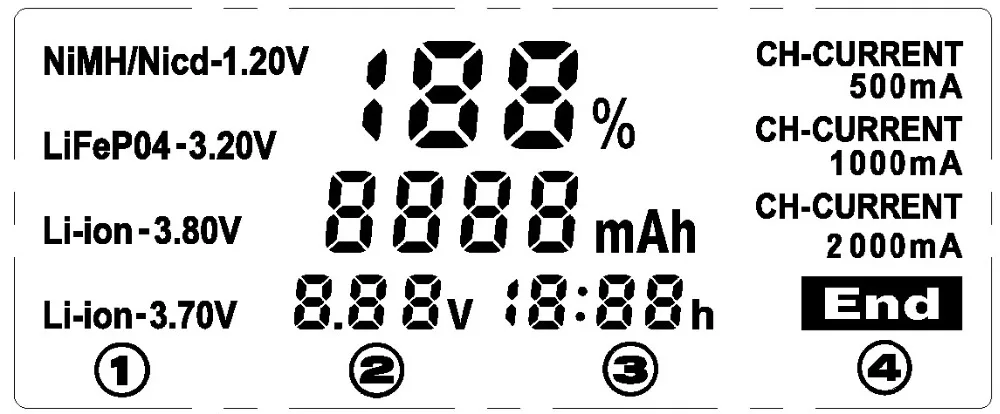

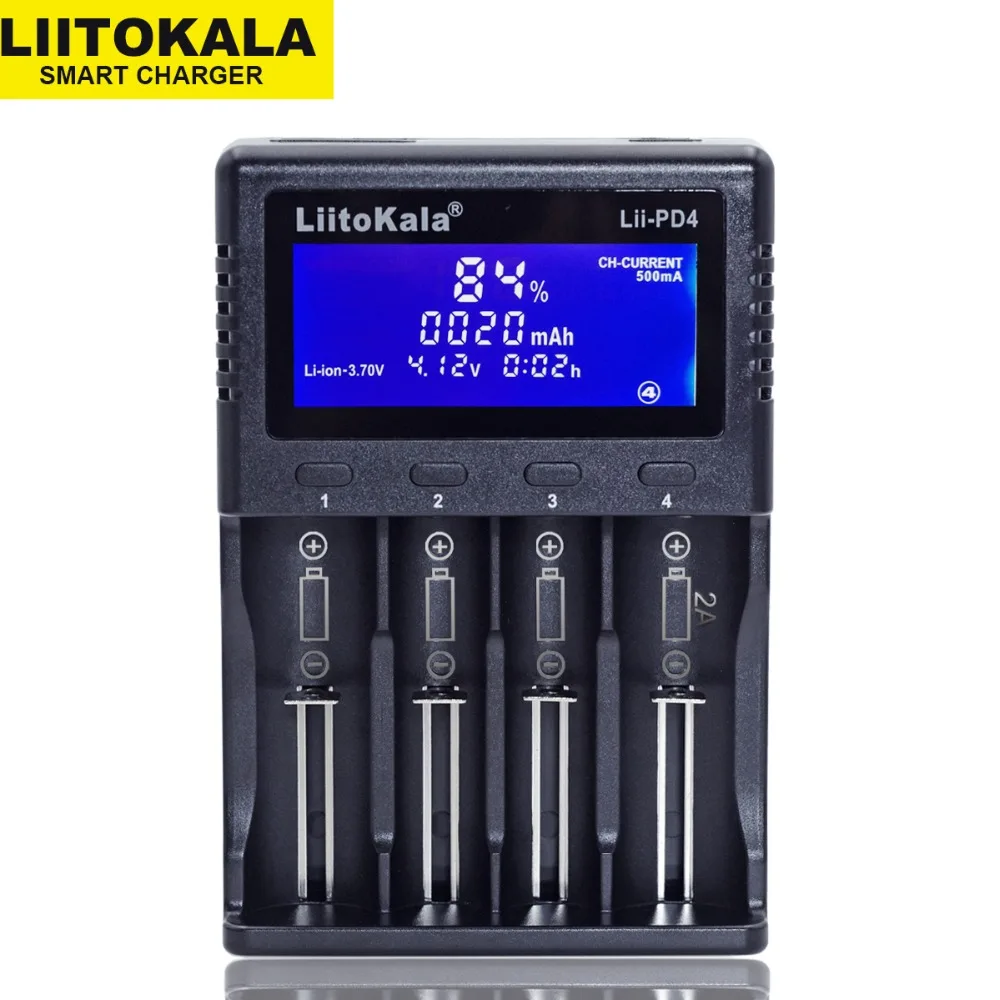

Графический ЖК-дисплей:
Электрические параметры:
1. Вход: кабель переменного тока 110-240V 50/60Hz (все указанные аккумуляторы входят в комплект поставки)/ DC 12V 1A (выборочно)
2. Выход напряжение: DC 4,2 V для батарей Li-Ion (литий-ионных) 3,7 V
DC 4,35 V для Li-Ion 3,8 V( IMR)
DC 3,65 V для LiFePO4
DC 1,48 V для NiMH/NI-Cd
3. Выходной ток: li-ion/IMR/LiFePO4 2000mA * 1 (только для слота № 4),
1000мА * 2, 500мА * 3 500мА * 4
NiMH/NiCd: 1000mA * 2, 500mA * 3 500mA * 4
4. Постоянное напряжение, ток отключения: менее 100 мА
5. Ток в режиме ожидания: менее 15 мА
Совместимые типы и размеры батарей
Li-ion / IMR/LiFePO4: 26650,21700,20700, 18650, 18490, 18350, 17670, 17500, 16340(RCR123), 14500, 10440
NiMH/Cd: AA, AAA,SC, C
Размер и вес:
133 мм x 100 мм x 35 мм (Д x Ш x В)
Вес: approx175g (не включая кабель переменного тока)
