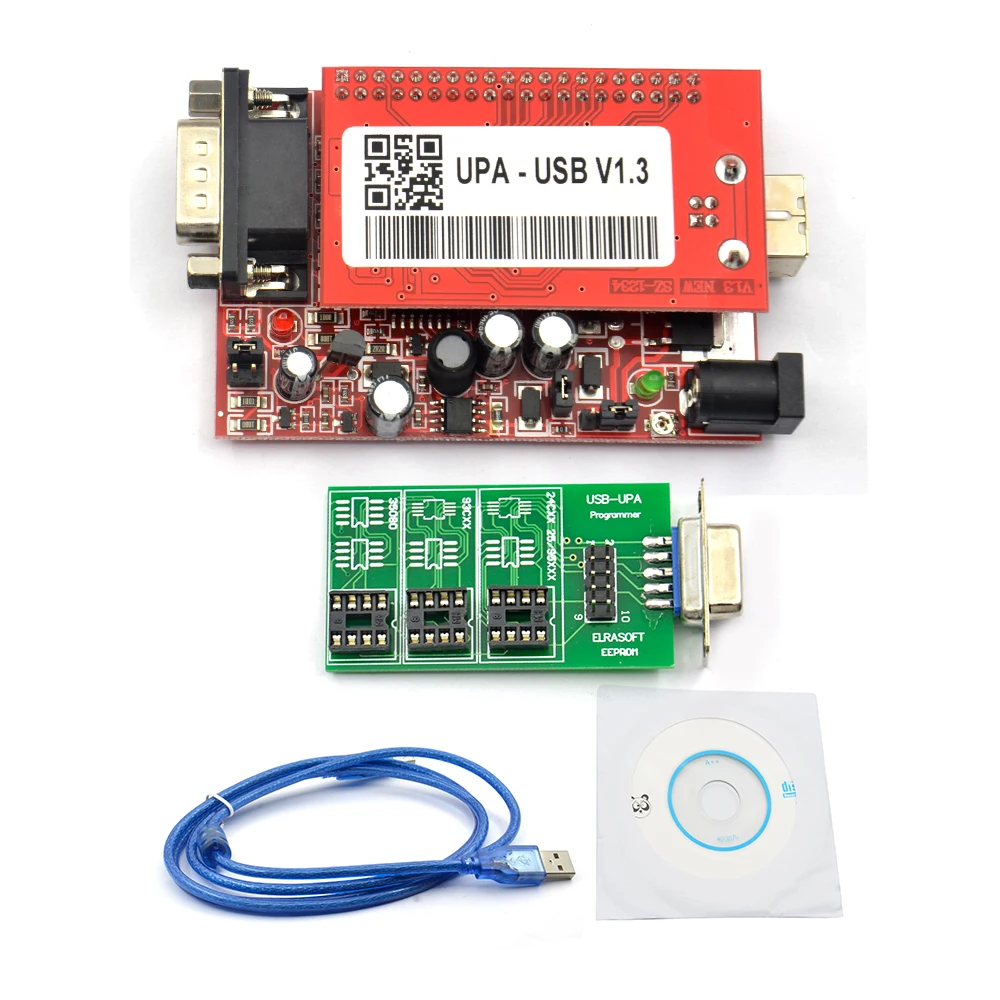

Программатор V1.3 UPA USB, программатор 2018 ECU, Главный блок UPA USB 1,3, универсальный программатор UPA программатор, Главный блок UPA V1.3

Версия программного обеспечения: V1.3

Примечание:Эта ссылка продается только для основного блока UPA USB, без встроенного адаптера. Обратите внимание на это.

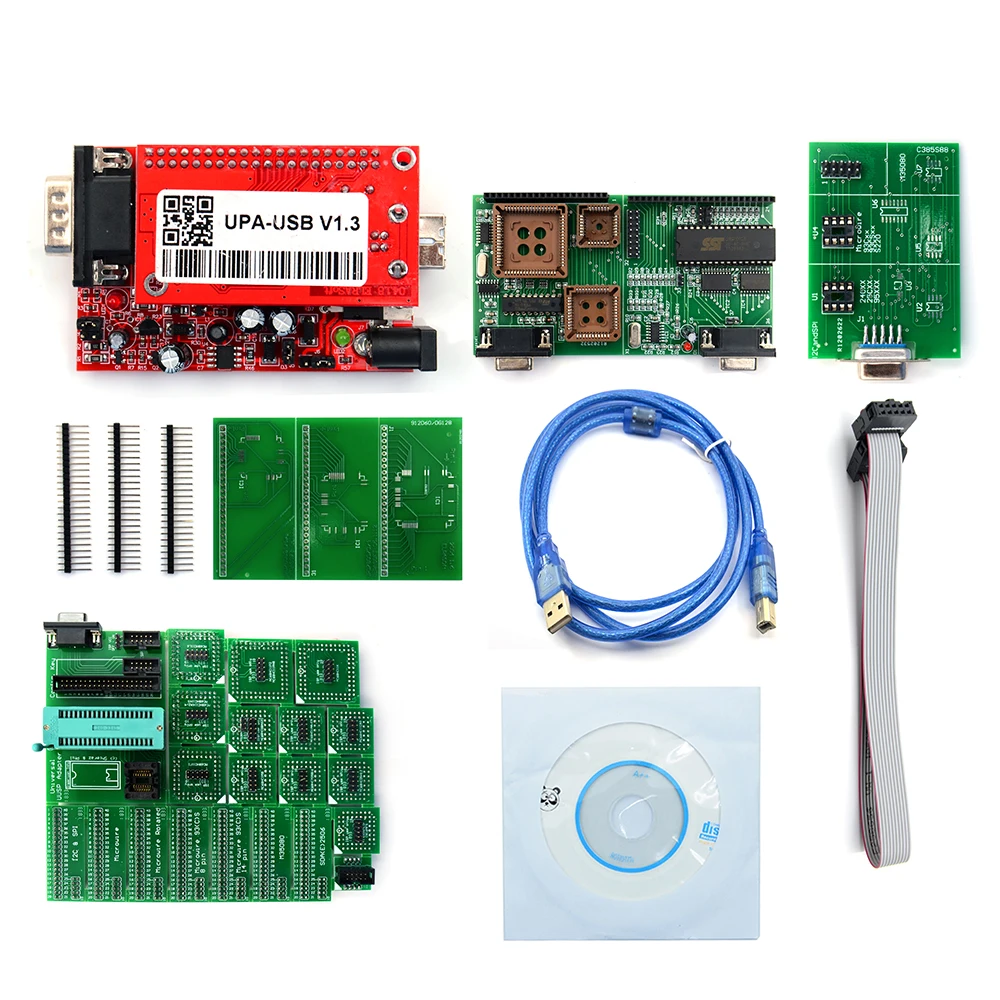

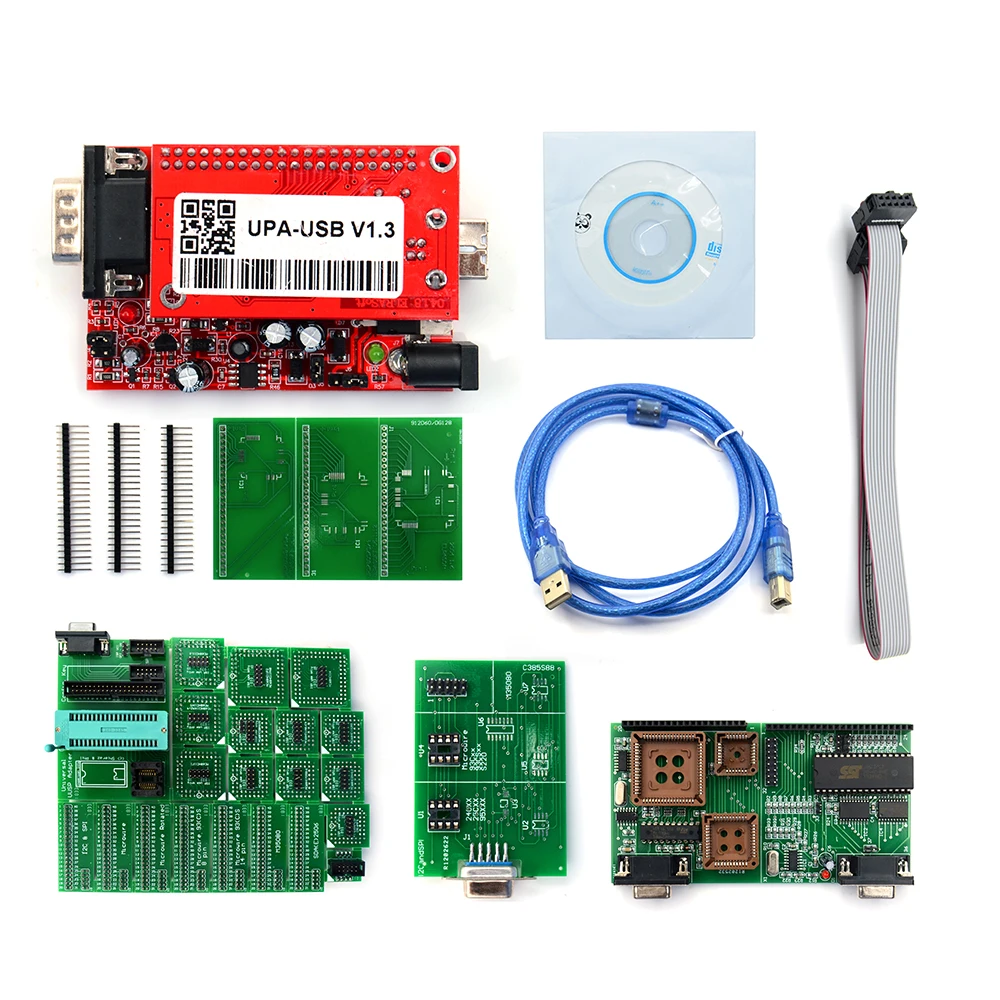

Если покупателю нравится купить полный комплект, пожалуйста, нажмите на эту ссылку:

https://www.aliexpress.com/item/32878238175.html

EEproms:

Просто подключите материнскую плату к программатору UPA напрямую или с помощью удлинительного кабеля DB9 male / female (1:1). Вставьте правильный ключ конфигурации в слот материнской платы и начните программировать либо через ZIF, либо SOIC Socket. Вы также можете использовать прилагаемый DIL-10pin Плоский заголовок, поместите его в гнездо ZIF и подключите SOIC зажим или зажимы для использования ISP.

Для Motorola MCU's:

Выберите адаптер, который вы хотите использовать, прикрепите плоский кабель к адаптеру (PIN1 всегда указан, как на кабеле, так и на адаптере), а также к разъему ISP основной платы 10pin. Выберите источник питания VCC с помощью перемычки на материнской плате рядом с разъемом ISP (on = target, поставляемый от upa, off = target получил собственную поставку). Вставьте адаптер над паянным MCU PLCC на целевой PCB. (Без пайки, без разборки, без подсчета штифта, экономит много времени и хлопот, и давайте вам сделать вашу работу более быстрой, точной и легкой) Как только ваша мастерская будет оборудована нашим набором адаптеров, вы получите совершенно новый опыт UPA. STMicroelectronics ST62 *:

ST6240, ST6245, ST6249 NSC CR16 *: CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9 Для Motorola HC05 *: MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16,MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12, MC68HC05L28, MC68HC05P3,MC68HC705P3 *,MC68HC05X16, MC68HC05X32

Для Motorola HC08 *: MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32,MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A

Для Motorola HC11 *: MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20,MC68HC11F1, MC68HC11K4, mc68hc11k6, MC68HC11K4, mc11hc11k8

Для Motorola HC12 *: MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A,MC68HC912DC128A, MC68HC912DG128, mc68hc912dga

Для Motorola HCS12 *: MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128,MC9S12H256 Архитектура Atmel 8051: AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253

Atmel AVR 8-разрядные рисков: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433,AT90S4434, AT90S8515, AT90S8535, ATmega8, at16 megaat162, megaat163, ATtiny15, ATtiny2313

Микрочип PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675 Микрочип PIC16: PIC16F627(A), PIC16F628(A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74,PIC16F76, PIC16F77, PIC16F818, PIC16F819, picf883 PIC16F873(A), PIC16F874(A), PIC16F876(A), PIC16F877(A)

EEPROMs I2C: 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512,85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581,PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546,X24C00, X24C01

Микропровод EEPROMs: 7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46,93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, st693s46, EEPROMs SPI: M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320,25C640, M25P05, M25P10, M25P20, m25p950st40, 950st40, ST95080,ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045 EEPROMs Разное: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041,SDE2506, TC89101, TC89102

* Только EEPROM NEC .. uDP780828A uDP780948 uDP780949 uDP780973 uDP780974 TMS...TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0/HC912 TMS370CX58 TMS370CX58 78K0/HC912 TMS375C006

Посылка:

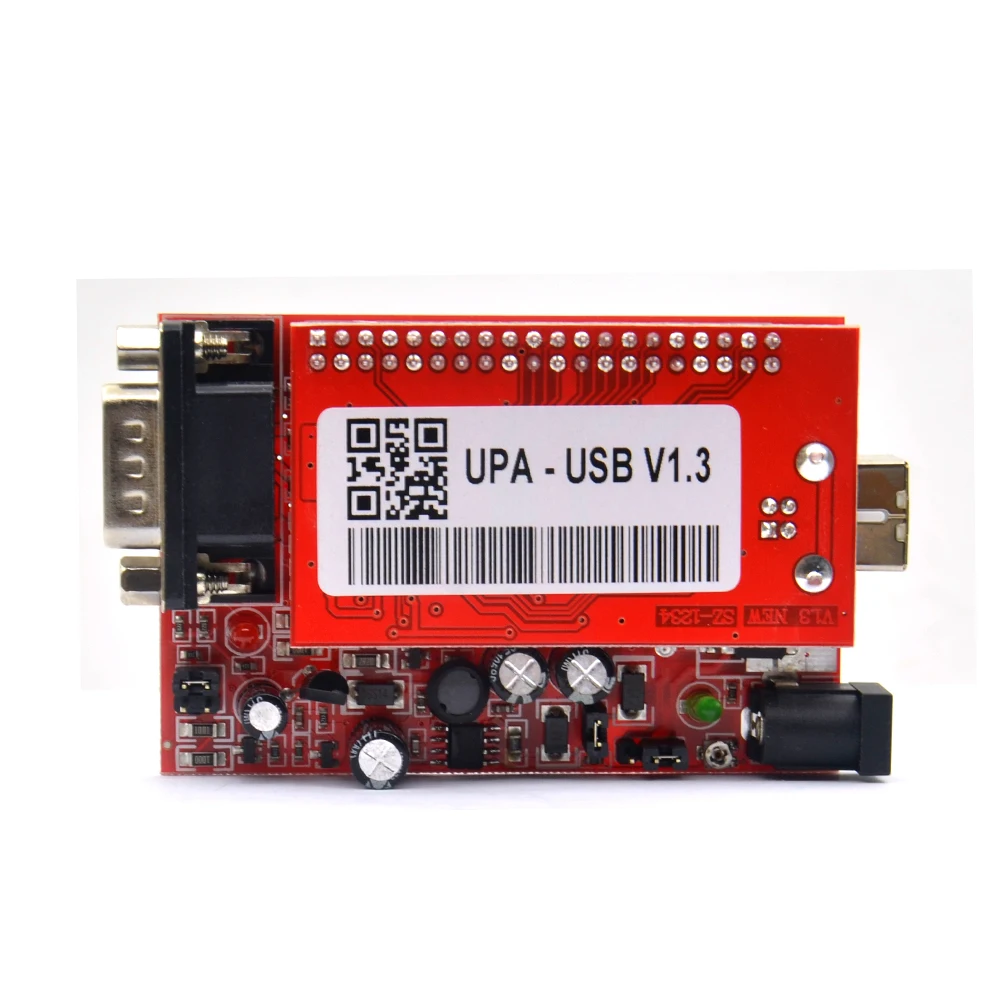

Основной блок USB UPA-1 шт. 1 х USB кабель 1 х материнская плата с 40-контактным разъемом DIL ZIF (600mil) и 14-контактным SOIC ZIF (150mil) разъемом

1 x CD
