Последнее обновление: 12.05.2022
Type1:SRM-12-08A
Type2:SRM-12-08B
Type3:SRM-12-08C
Type4:SRM-12-08D
Type5:SRM-12-08E
Type6:SRM-12-08F
Type7:SRM-12-08G
Type8:SRM-12-08U

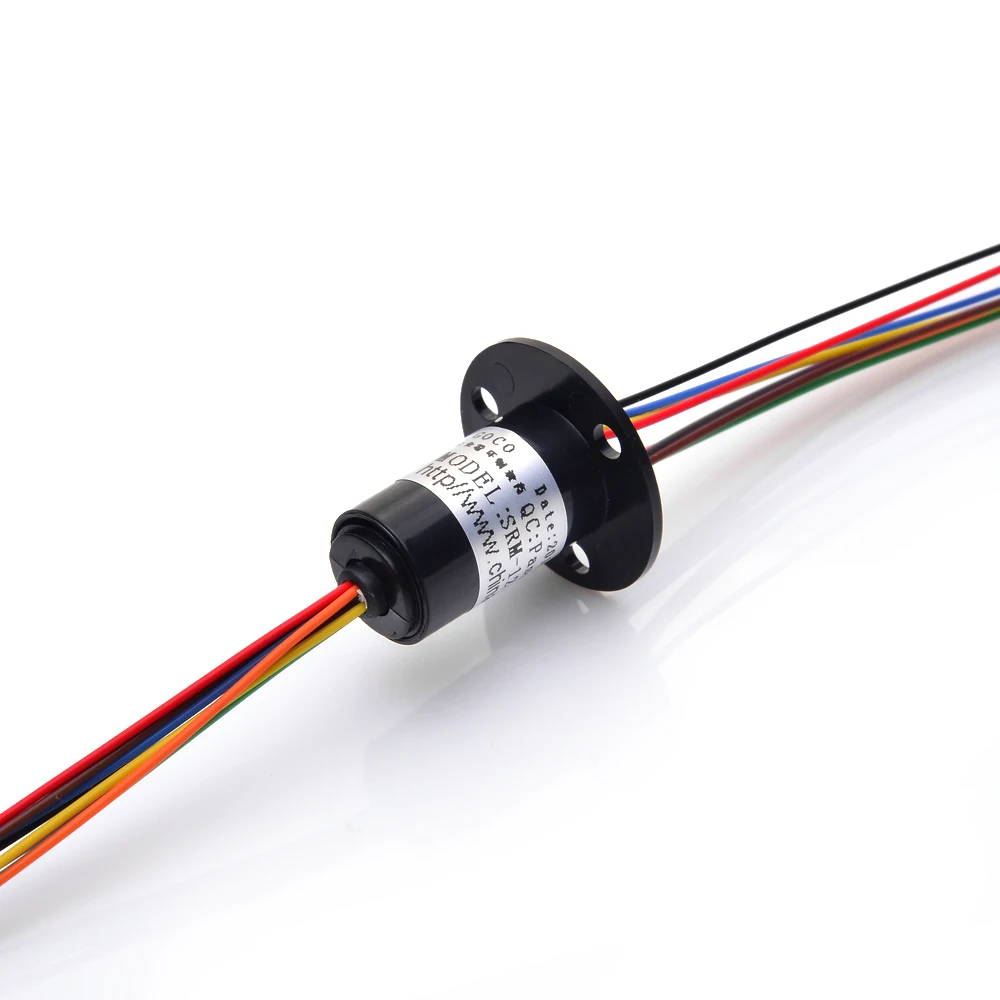

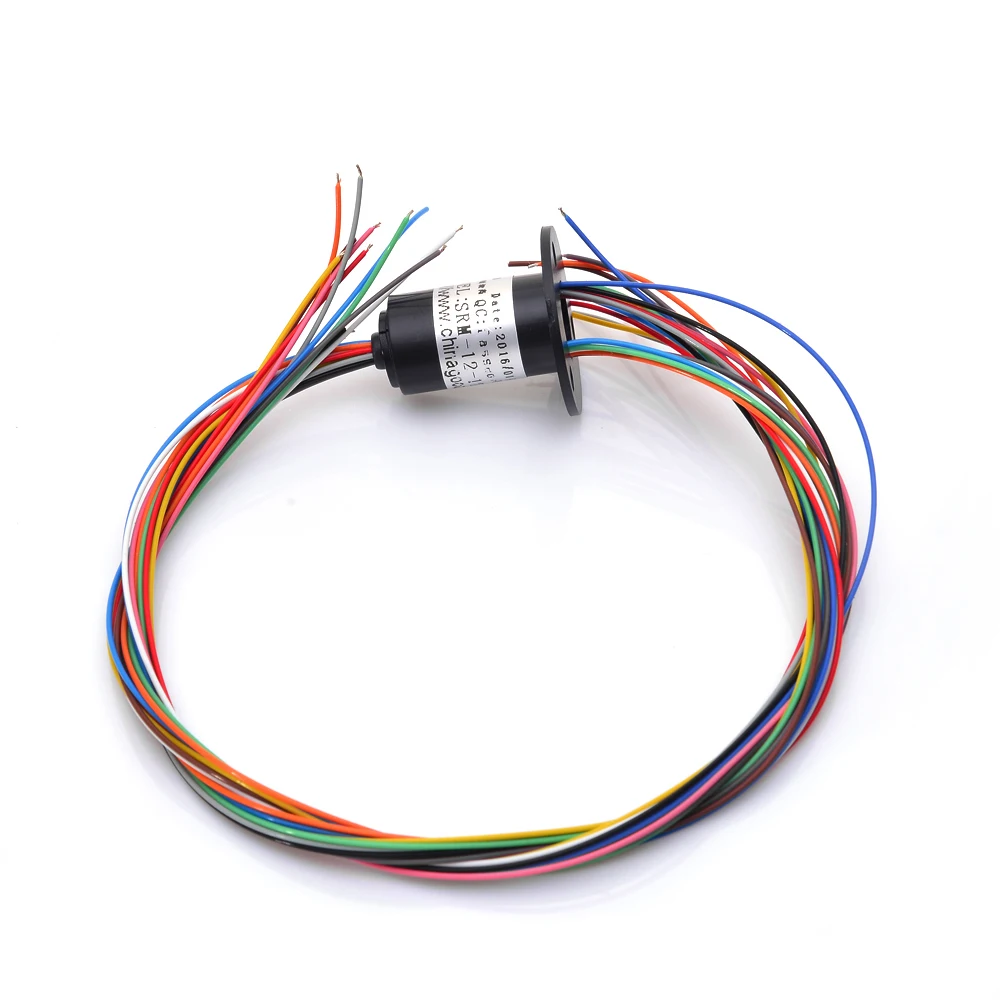

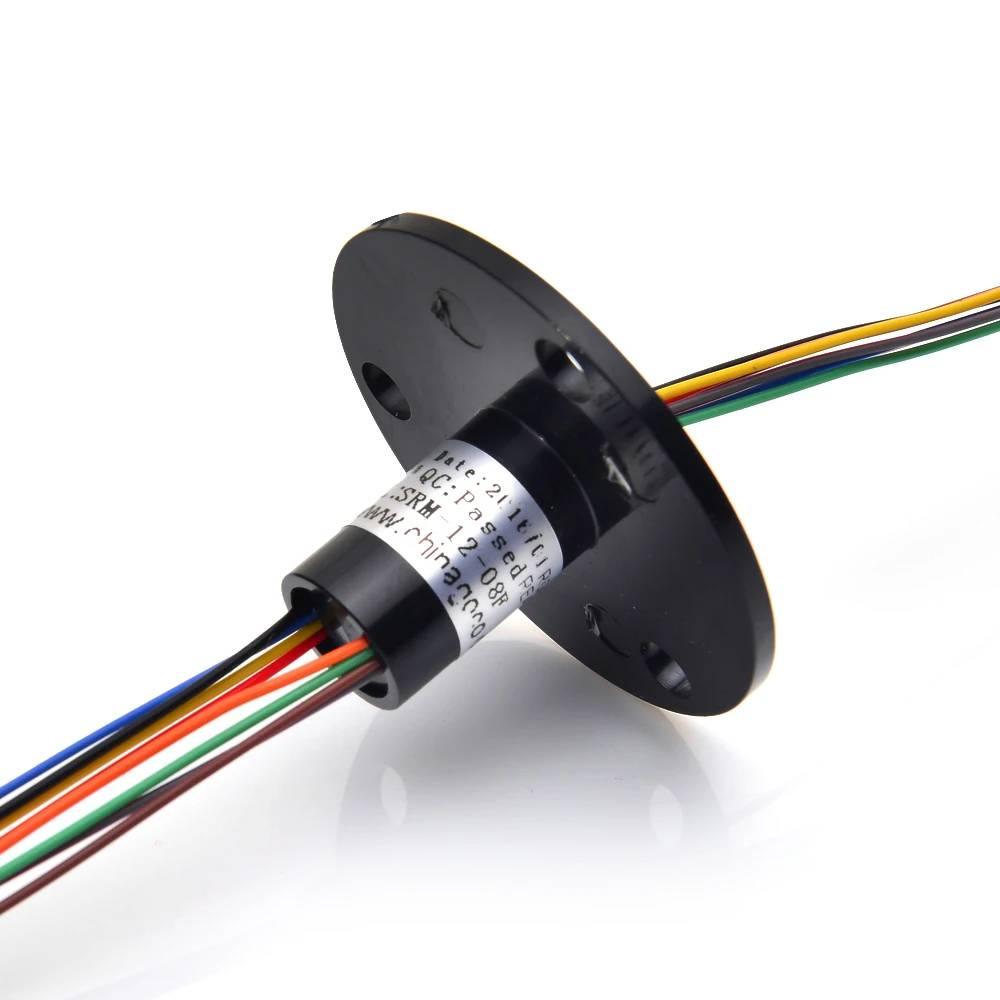

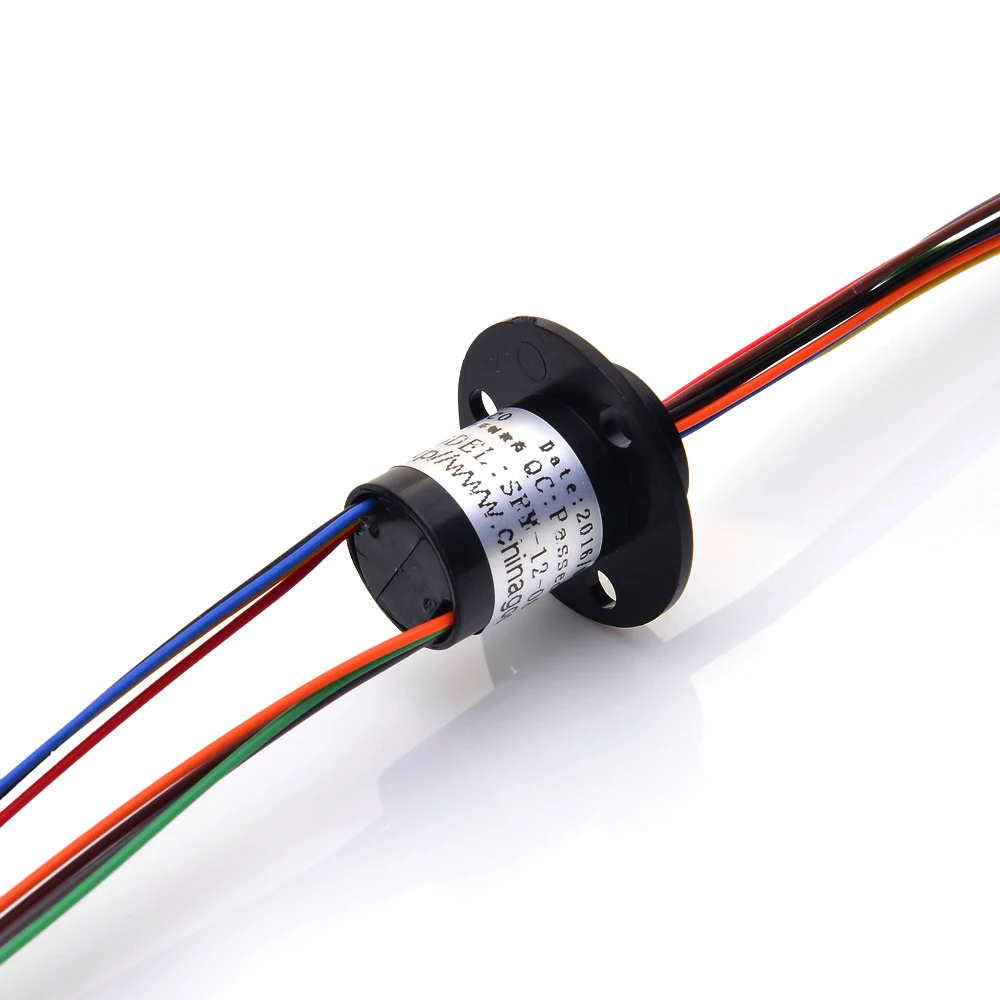

SRM-12-08 уплотнительное кольцо Количество каналов: 12 Основной Внешний диаметр: 12,5 мм
SRM-12-08 является стандартным шляпа токосъёмное кольцо с наружным диаметром 12,5 мм, длина 21,6 мм, а также 8 * 1.5A (сигнал).
Мы используем передовые отечественные военные технологии и высокие стандарты обработки поверхности, а внутренняя структура более точная и компактная.
Золотой контакт используется для обеспечения стабильности и срока службы. В основном используется в гражданских и коммерческих областях.
Плавная работа, компактная структура, низкий крутящий момент и совместимость с протоколом шины данных.
Статор и роторные линии соответствуют использованию цветных проводников для упрощения подключения цепи.
Проводящее кольцо спроектировано с канавкой 90 градусов V. Имеет плавное вращение, низкий крутящий момент и низкий уровень электрического шума.
Интегрированная структура продукта, передовая технология волоконной щетки, поддержка передачи питания и сигнала.

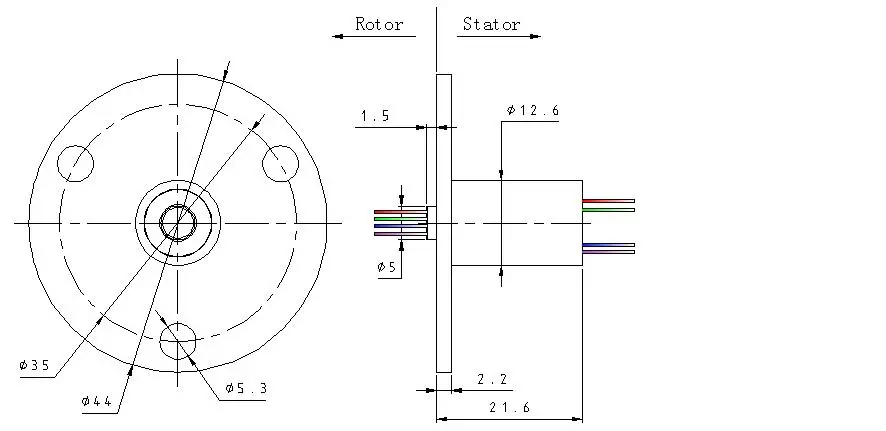

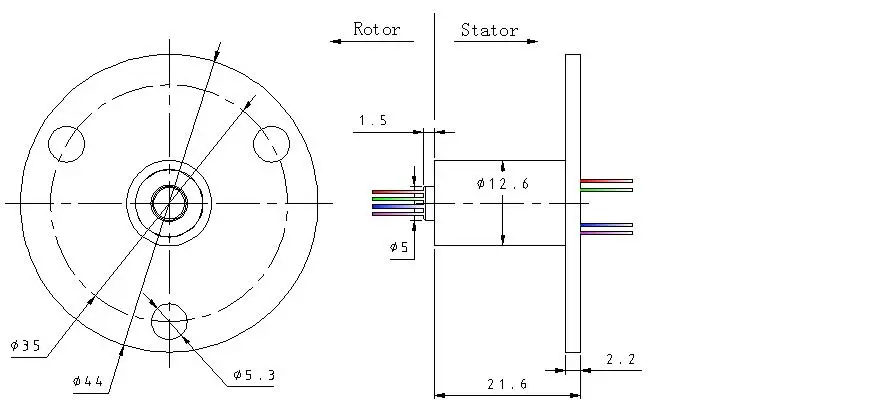

SRM-12-08A чертеж

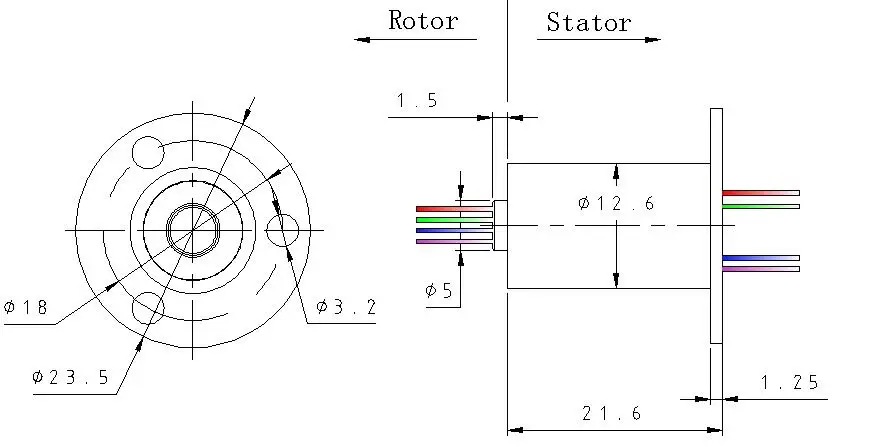

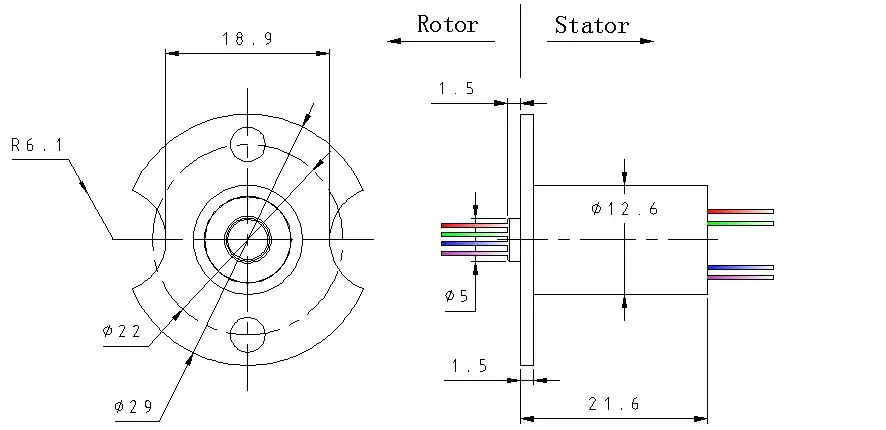

SRM-12-08B чертеж

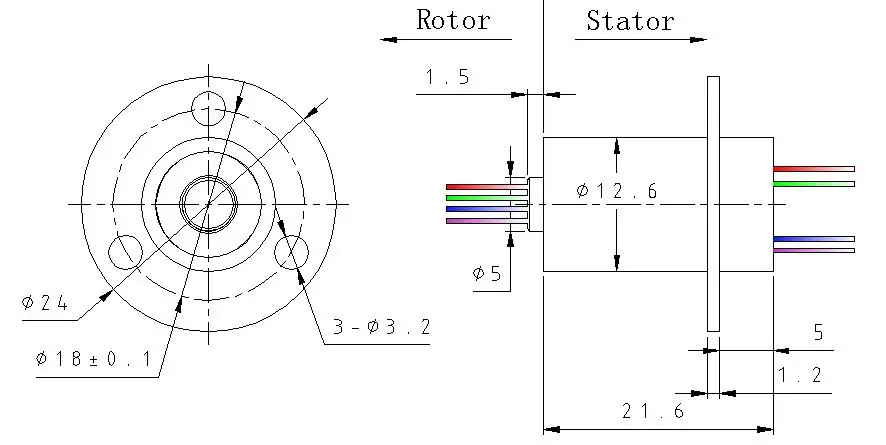

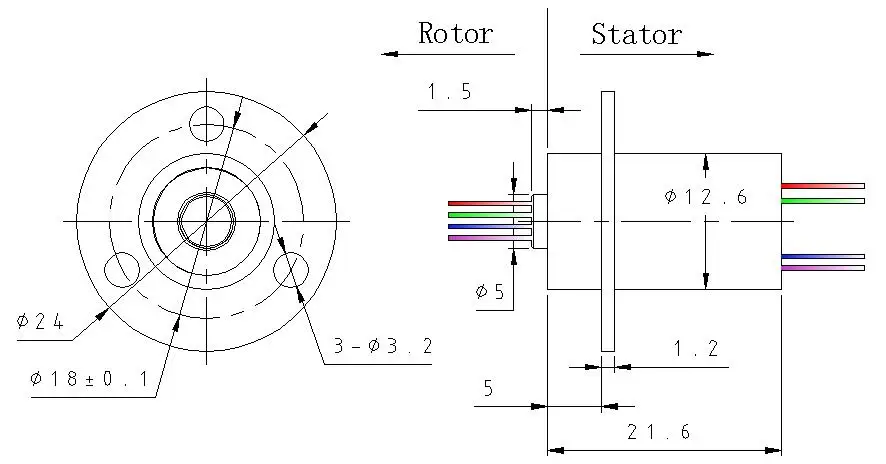

SRM-12-08C чертеж

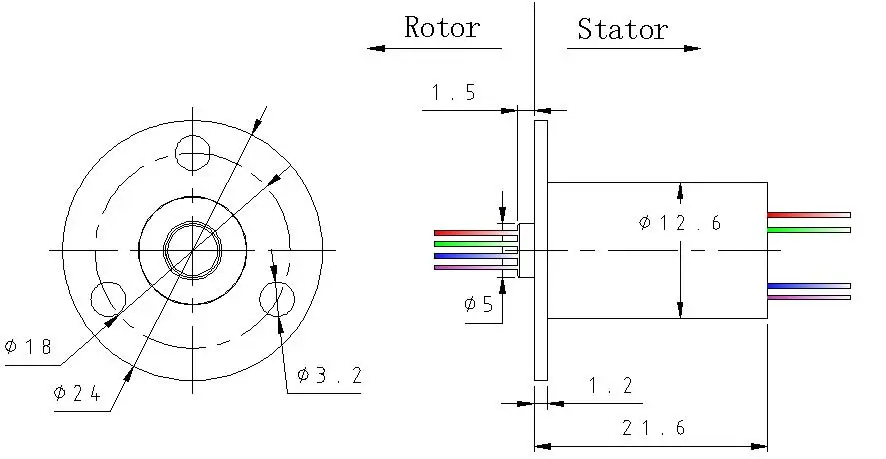

SRM-12-08D чертеж
SRM-12-08E чертеж
SRM-12-08F чертеж
SRM-12-08G чертеж
SRM-12-08U чертеж
Технический параметр
Номер пути
8 дорога
Скорость:
250 об/мин
Номинальный ток
1.5A/дорожный велосипед
Класс защиты
IP54
Номинальное напряжение
220V
Контактного материала
Благородного металла
Изоляционная прочность
500MΩ @ 500VDC
Материал корпуса
Инженерная Shu
Электрический шум:
10mΩ @ 6VDC,50mA,5 оборотов в минуту
Крутящий момент:
0.01N. М
Срок службы:
Более 5 миллионов оборотов
Подшипник:
Высокая точность шарикоподшипник
Рабочая температура:
-40 ~ + 80 C
Технические характеристики:
AWG #30 тефлоновая Проволока UL
Относительная влажность:
60%
Длина провода:
250 мм
Механические вибрации:
MIL-SID-810E
Экологическая сертификация:
По ограничению на использование опасных материалов в производстве аутентификации
Внутренний диаметр * Внешний диаметр:
0*12,5 мм
Underwriters Laboratories):
Да
Будьте внимательны:
1) срок службы продукта, скорость и температура, влажность и другие параметры тесно связаны.2) характеристики проводника: 1.5A/сигнал-> AWG30, 5A-> AWG22, 10A-> Awg17, 15A-> Awg14, идентификация цветового кода.3) Электрический шум тесно связан с рабочей скоростью, током и напряжением.
Проводник цветовому коду стол
Кольцо QR код#1#2#3#4#5#6Цвет кодЧерныйКоричневыйКрасныйOrangeЦвет: желтыйЗеленыйКольцо QR код#7#8 Цвет кодСинийФиолетовый
