Диапазон входного напряжения модуля составляет-5 В ~ + 5 В, то есть может вводиться сигнал с пиковым до пиковым значением 10Vpp. Модуль использует схемы затухания и смещения для кондиционирования входного сигнала и преобразования его в сигнал 1 В ~ 3 в (то есть пиковое значение в 2Vpp) в AD9226. То есть, когда-5V Входное, напряжение на входе ADC составляет 3V; Когда 0V Входное, напряжение на входе ADC-2V; при входе + 5 В, напряжение на входе ADC составляет 1 в. Блок-схема высокоскоростного AD-модуля показана ниже.
Блочная схема модуля: двойной и независимый

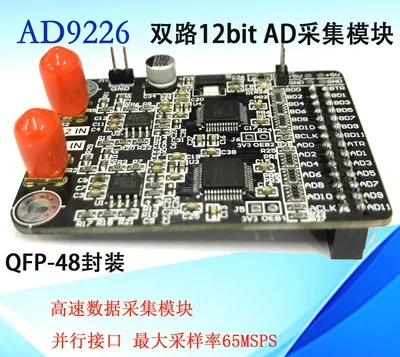

Основными особенностями модуля являются:
(1) функция модуля: 12-битный высокоскоростной ADC-модуль с двумя независимыми каналами.
(2) Максимальный коэффициент усыновления: 65 выборок в секунду.
(2) Амплитуда входного аналогового сигнала: ± 5 В (то есть вход 10Vpp).
(3) Полоса пропускания аналогового сигнала: полоса пропускания-3 дБ составляет 350 мгц.
(4) уровень цифрового интерфейса: 3,3 В.
(5) модуль питания: один источник питания 5 В.
(6) интерфейс ввода аналогового сигнала: интерфейс SMA.
(7) интерфейс цифрового сигнала: 2 × 14 Двухрядное гнездо с шагом 2,54, направление вниз. В сочетании с интерфейсом питания используется Двухрядное женское сиденье с шагом 2,54, 2 × 16, направление вниз.
(8) Этот модуль Оснащен разъемом GND, который используется для подключения мультиметра заземляющего пера для облегчения тестирования пользователем.
Интерфейс модуля

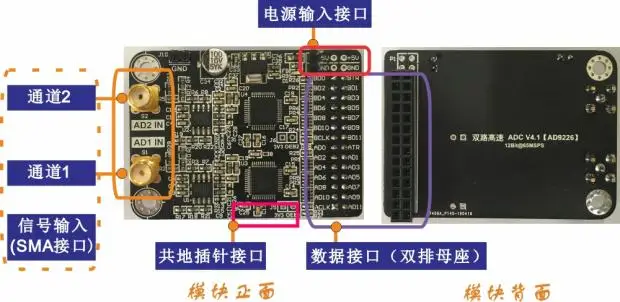

Интерфейс ввода аналогового сигнала использует интерфейс SMA; Интерфейс передачи данных использует интерфейс 2,54 pitch female. Интерфейс модуля показан на рисунке ниже.
