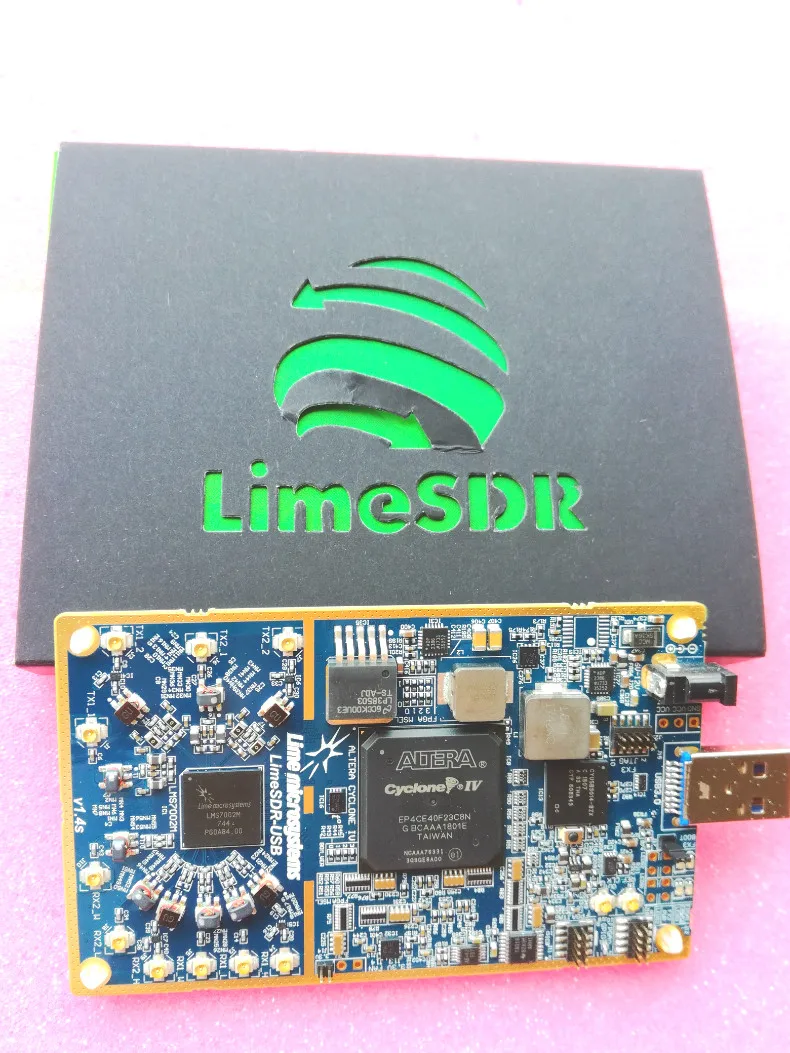

LimeSDR USB Type-A

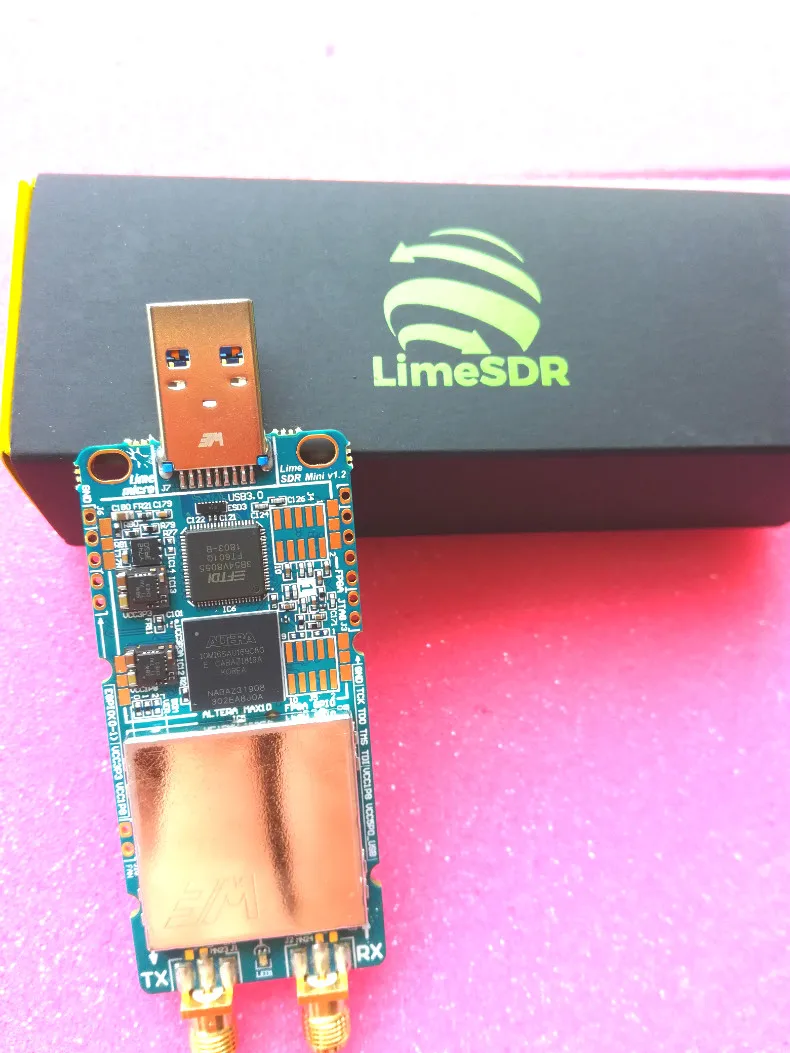

LimeSDR основан на технологии полевого программируемого радиочастотного приемопередатчика нового поколения Lime Microsystem, которая сочетает в себе микросхемы FPGA и микроконтроллера. Подключаются к компьютеру через USB 3 с разъемом типа А. LimeSDR затем предоставляет беспроводные данные, а ЦП предоставляет вычислительную мощность, необходимую для обработки входных сигналов и генерирует данные, которые LimeSDR передает на все другие устройства.
Особенности и характеристики
Радиочастотный приемопередатчик:Известковые микросистемы LMS7002MПЛИС:Altera MAX 10 (10M16SAU169C8G) 169-pin FBGA посылка16 K LesПамять M9K 549 КБПользовательская флэш-память 2368 КБ4 x петли с фракционной фазовой блокировкой (PLLs)45x18x 18-битные мультипликаторыВход/выход общего назначения (GPIO) 130 xОдиночное напряжение питанияФункция вспышкиКонфигурация FPGA через JTAGПамять EEPROM: 2x128 Кб для радиочастотного трансивера MCU прошивки и данныхФлэш-память: 1x4 Мб флэш-памяти для данныхВходы/выходы общего пользователя: 2 x двухцветные (красный + зеленый) светодиоды8 контактных разъемов FPGA GPIO (3,3 В)Подключение: USB 3,0 Type-A (Контроллер FTDI FT601)2 x коаксиальных RF (SMA) разъема (каждый может быть переключен между высокой и низкой частоты)Разъем U.FL для внешнего источника часовЗаголовки FPGA GPIOРазъем FPGA JTAGСистема часов: 30,72 МГц Встроенный VCTCXOВозможность настройки VCTCXO с встроенным ЦАПВнешний вход часов через разъем U.FLРазмеры платы: 69 мм x 31,4 мм
