Аудио HIFI класса A FET транзистор усилитель для наушников
Описание товара
Усилитель для наушников основывается на схеме усилителя наушников Audio-Technica AT-HA5000. Audio-Technica ha5000 должна быть самой мощной схемой усилителя на движущей силе, Используется Toshiba 2SK370 FET в качестве одного дифференциального входа, на канал выходной стадии используется K2955 J554 мощный FET, гарантированно достаточно низкий, чтобы получить выход в сопротивлении.
Особенности:
Clone Audio-Technica AT-HA5000 схема усилителя для наушников
ТРАНЗИСТОР Toshiba 2SK370 FET в качестве одного входа
Выход драйвера транзистора K2955 J554 FET. Мощность драйвера очень хорошая для HD800 HD650 Q701 и т. д.
Плата с переключателем усиления, вы можете установить увеличение в зависимости от наушников (низкое сопротивление воспроизведению выключено, высокое сопротивление (600R) Воспроизведение)
В основном конденсаторе используются британские конденсаторы NOVER6800UF, в других конденсаторах также очень хорошие, такие как NIPPON LXZ, Nichicon MUSE, WIMA
С защитой UPC1237, используется OMRON Реле
Neutrik 6,35 Позолоченный разъем для наушников
Спецификация:
Источник питания: 15 в-15 В переменного тока (15 В-18 в порядке)
Размер печатной платы: 130 мм * 106 мм
Выход: разъем для наушников 6,35 мм
Входное сопротивление: 47 кОм
Выходное сопротивление: 400 МВт/300 Ом 1200 МВт/32 Ом
Частотная характеристика: 10 гц-35 кГц
Сигнал/шум: > 92 дБ @ усиление 6 дБ
Выходное сопротивление: 0,2 Ом
Диапазон нагрузки: 16-600 Ом
Посылка: усилитель для наушников сборная плата X1

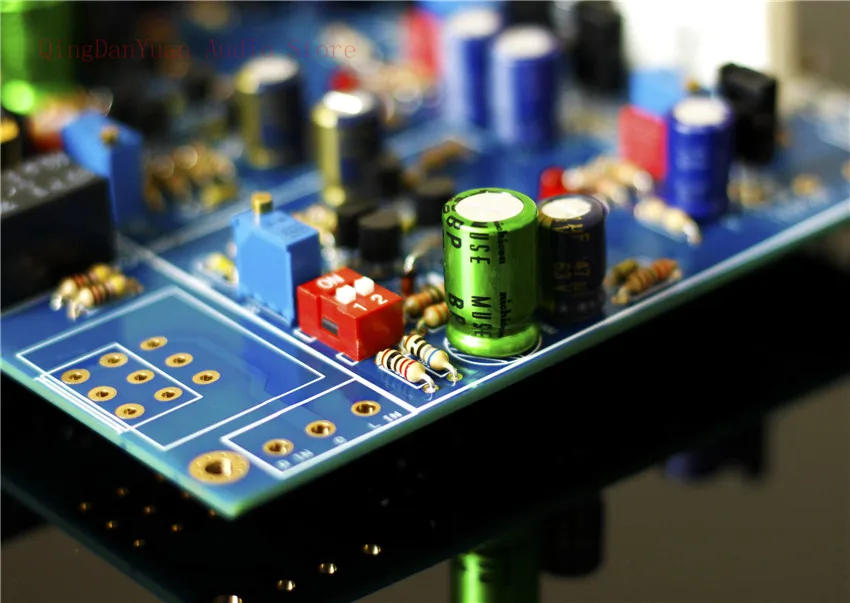

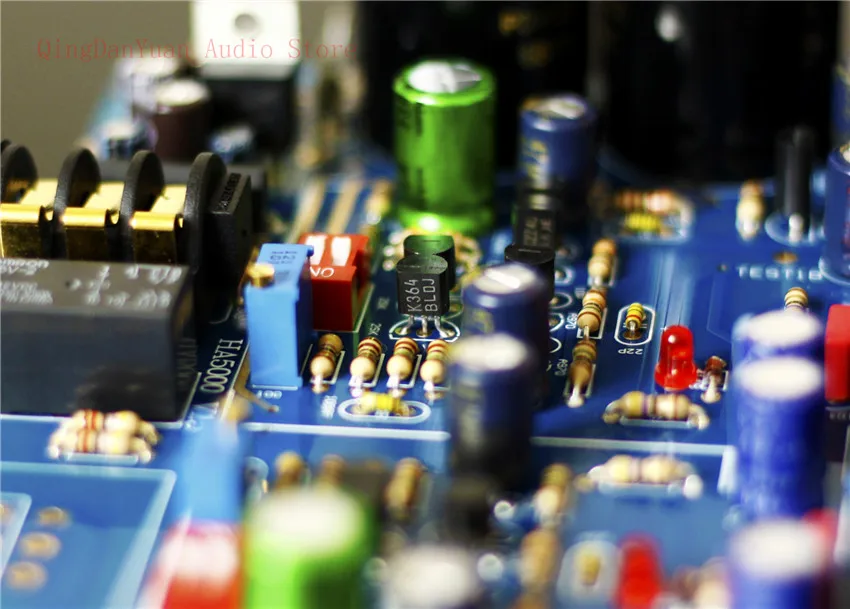

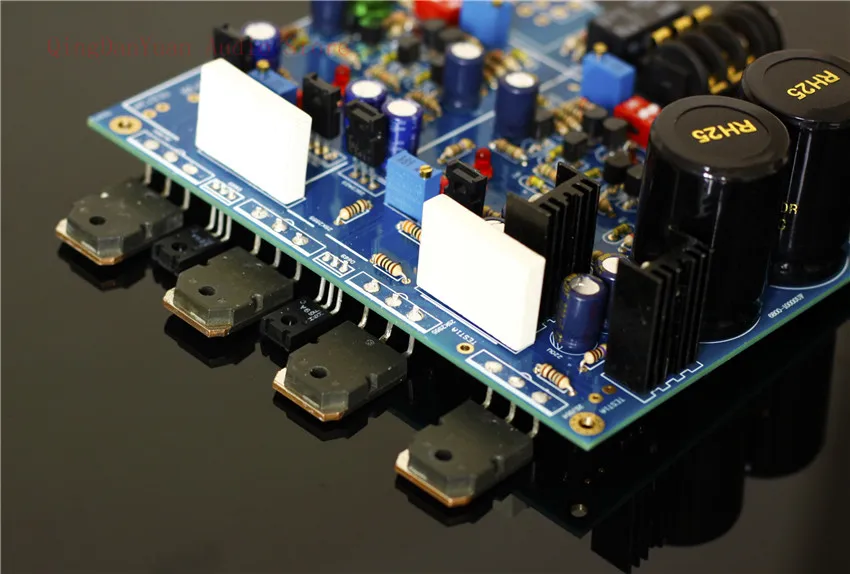

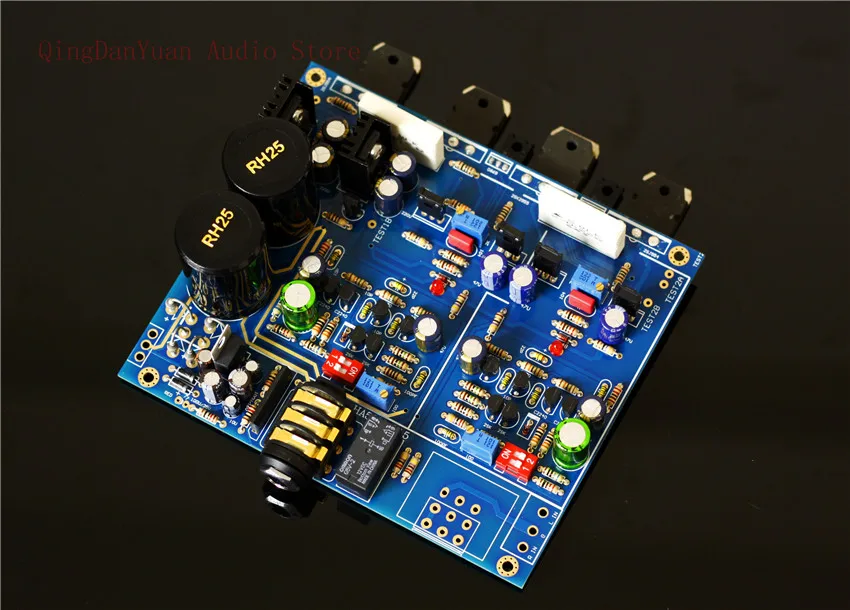

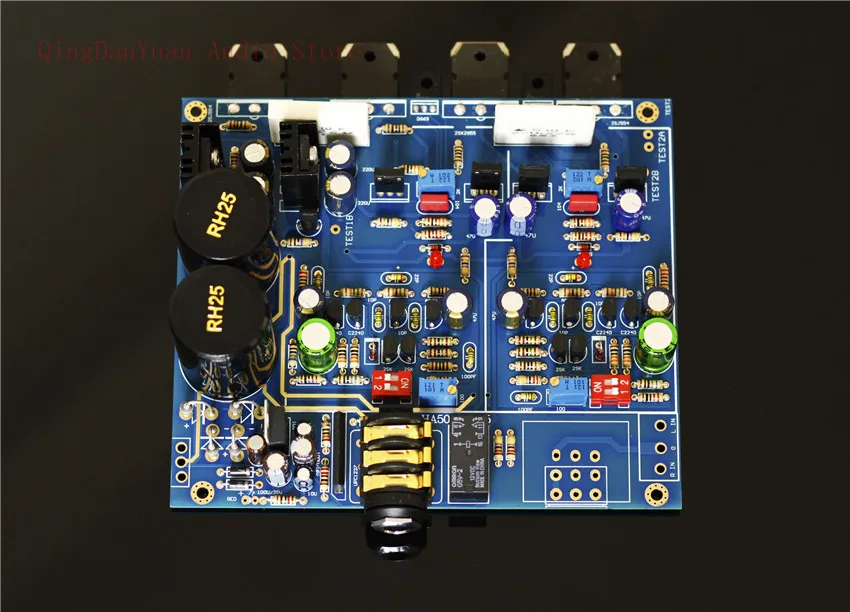

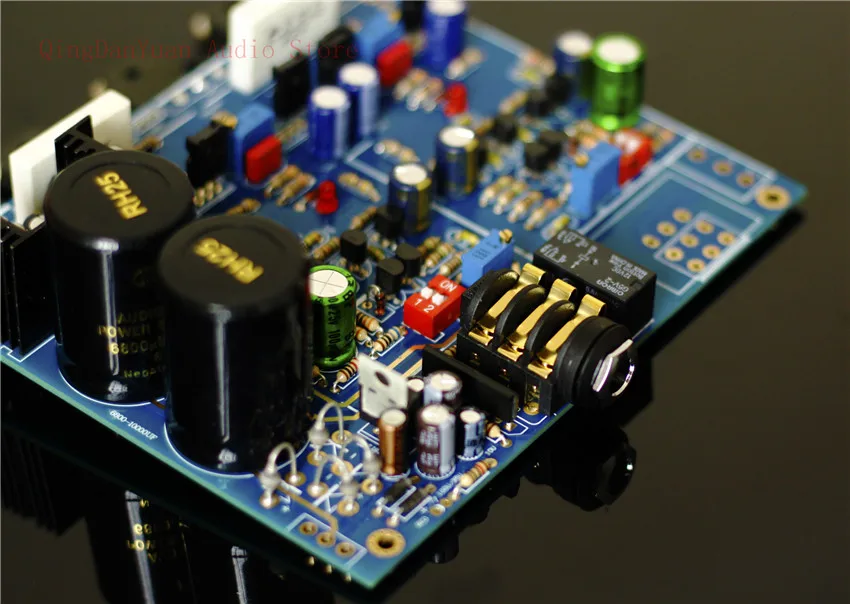

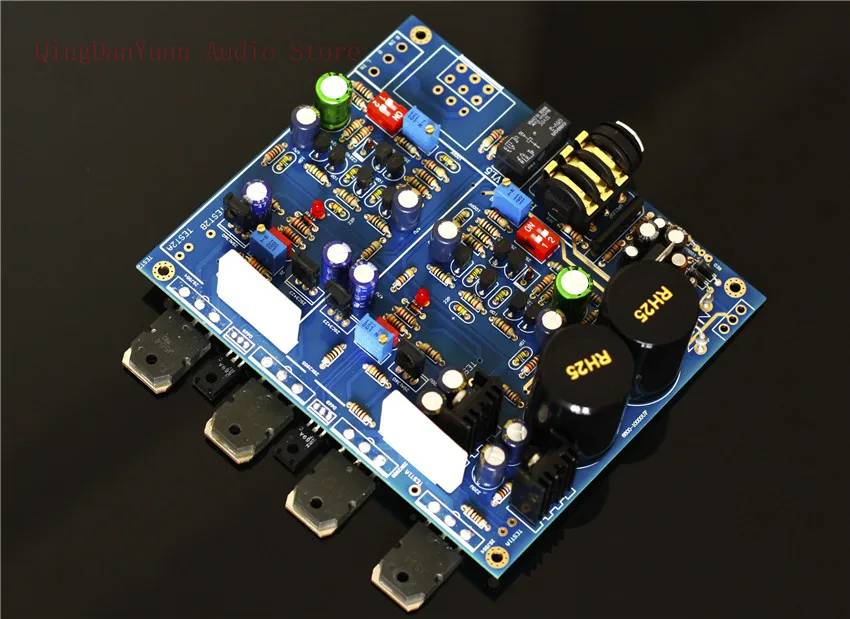

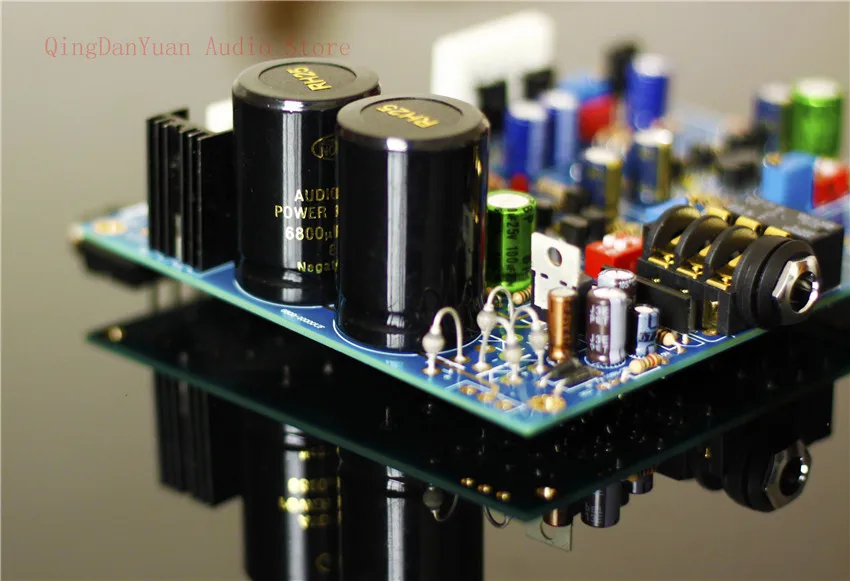

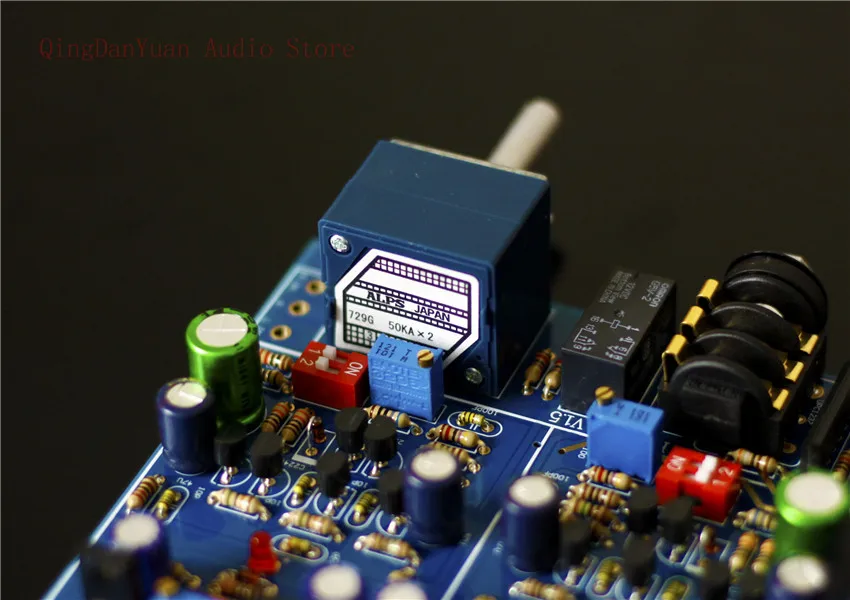

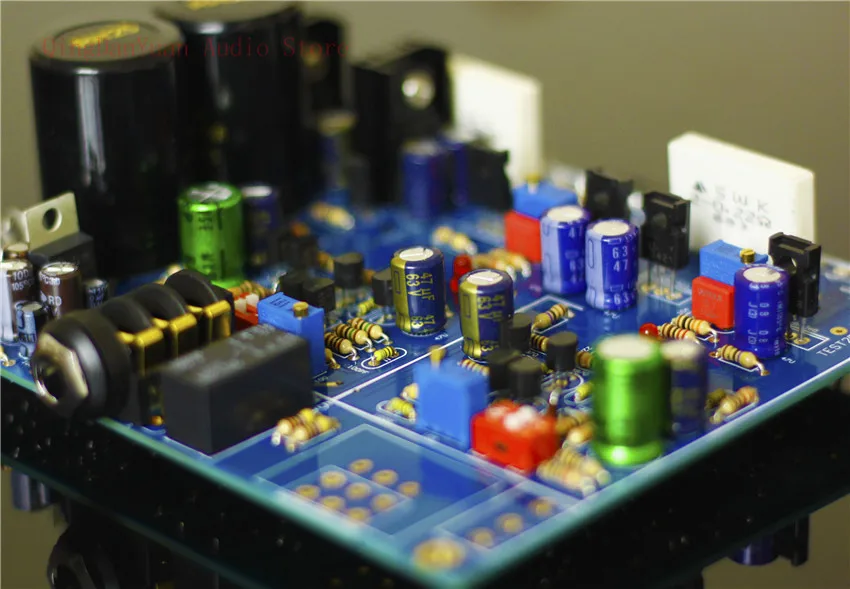

Детальные фотографии продукта
