Пятизначный цифровой электронный счетчик перфоратор Магнитный Индуктивный бесконтактный переключатель прочное качество + Бесконтактный переключатель + концевой переключатель
Тип: NX-5A
Магнитная индукция цифровой электронный счетчик инструкция

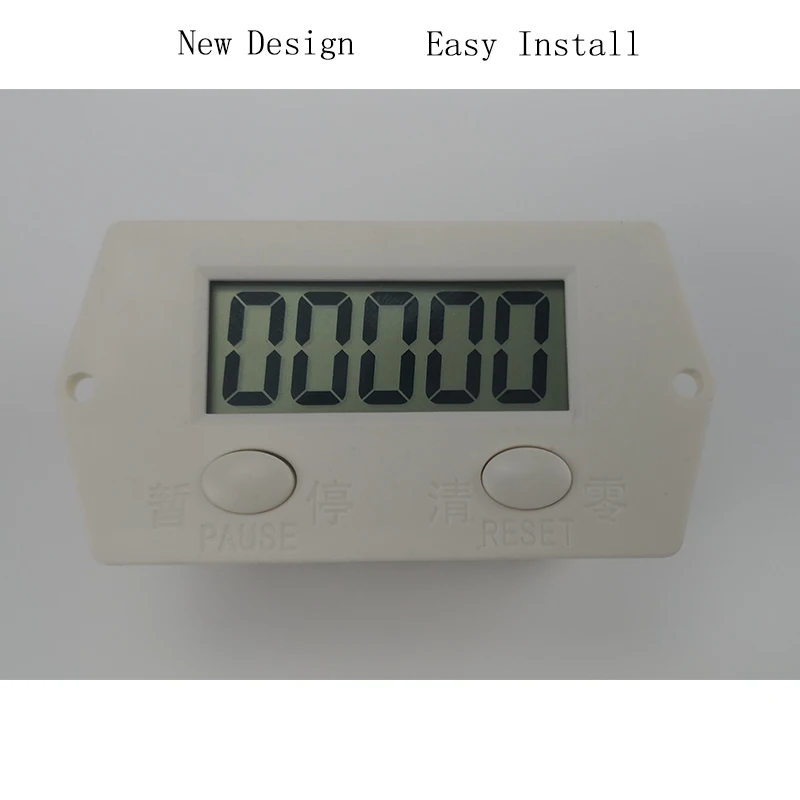

1 {C} пятизначный большой ЖК-дисплей, Супер Низкое энергопотребление, большая и четкая индикация
2 {C} нажмите кнопку подсчета/паузы (пауза), чтобы остановить подсчет, после 0-30 сек,ЖК-индикация будет автоматически выключена и находится в режиме ожидания.Нажмите кнопку подсчета/паузы снова, чтобы включить индикацию и продолжить подсчет.
3 {C} использовать магнитную индукцию, легко установить и точный подсчет
4 {C} Максимальная скорость подсчета: 20 раз в секунду
5 {C} Сброс: нажатием кнопки сброса на борту или снаружи
6 {C} используйте обычный 5-й аккумулятор, без внешнего источника питания
7 {C} анти-вибрация, эффективно обеспечивает стабильную и надежную работу системы
8 {C} без механического износа, безопасной работы, длительного срока службы
Технические параметры:
Мощность: 1,5 V AA 5th батареи
Режимы сброса: плата/внешний вид
Диапазон подсчета: 0 --- 99999
Доступная температура окружающей среды: -5-40 °C
Минимальный подсчет PW: 10 мс
Размер: 64*38*38 * мм
Расстояние в пределах магнитной индукции: около 5-10 мм
Расстояние от магнитной индукции: ≥ 30 мм
Размер отверстия: 61*36 мм
Общий вес: около 100 г
Список конфигурации:

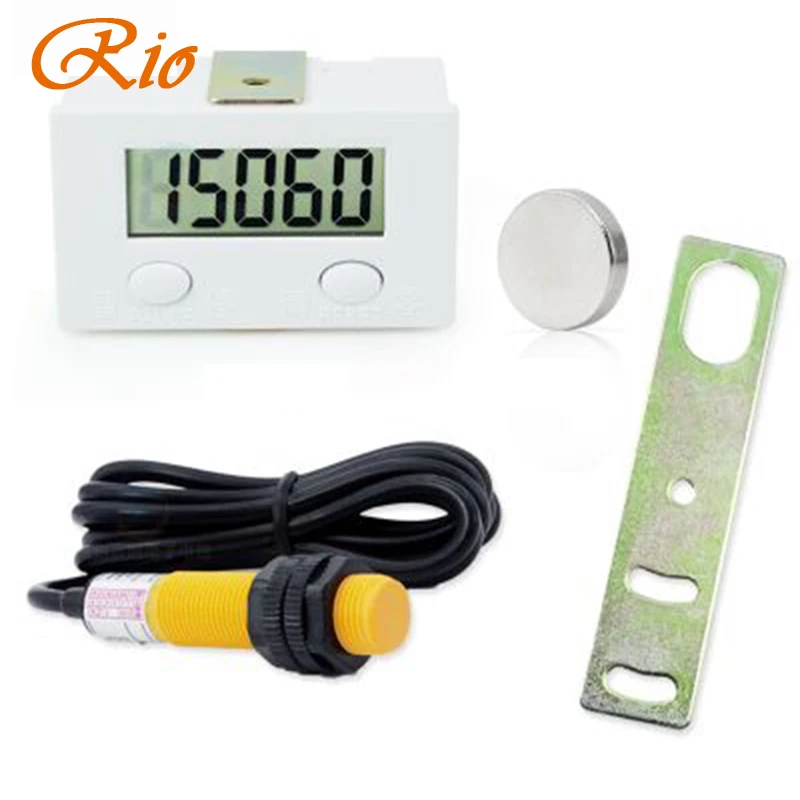

Один цифровой счетчик, один магнит, один магнитный индукционный переключатель, одна пара сторонников
Установка батареи:
♦Перед началом работы убедитесь, что аккумулятор заряжен.
♦Сначала ослабьте два внешних винта на внешней крышке, слегка снимите заднюю крышку(Не ломайте сигнальную линию),♦Затем загрузите одну 5-ю батарею
Способ применения:

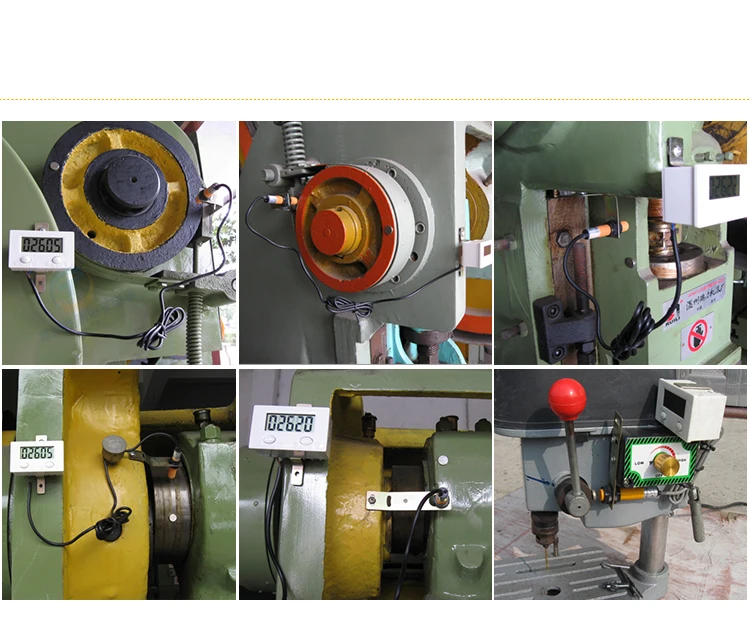

Старт подсчета: Подключите индукционный переключатель магнитного управления к счетному терминалу,В соответствии с требованиями фактической эксплуатации,Гибкая сборка магнитного индукционного переключателя и магнита на соответствующие положения устройства,И затем сделайте подсчет один раз, тем временем, сделайте магнит подходящим,И оставьте индукционный переключатель магнитного управления один раз.
Во время работы: сделать магнит следите за устройство с расстояние от магнитный переключатель в течение 0,5-1 см,И затем переместите магнит, чтобы увеличить расстояние до 3-5 см,И затем начните считать 1, повторите процедуры и накапливайте количество, например: 0, 1, 2, 3, 4, 5, 6...(Примечание: начинайте считать, когда магнит движется).Во время сборки, пожалуйста, отрегулируйте положение магнита и индукционного переключателя, а также их расстояние.
Подсчет паузы: Нажмите кнопку подсчета/паузы (пауза) для приостановки подсчета.В зависимости от состояния работы счетчика,ЖК-Индикация счетчик будет выключена в течение 0-30 секунд и в режиме ожидания(Потребление энергии почти закрыто до 0),Нажмите кнопку паузы снова, чтобы включить ЖК-индикатор и продолжить считать.
Сброс: Непосредственно нажмите кнопку сброса;Или дополнительно Подключите одну кнопку сброса (необходимо купить конечным пользователем) к терминалу сброса,И затем нажмите его, чтобы сбросить устройство.Примечание:Во время сброса, независимо от того, что Счетчик находится в состоянии запуска или в режиме ожидания (ЖК-дисплей не имеет индикации),Данные будут удалены, и ЖК-дисплей будет 00000.
Меры предосторожности и специальные введения
1 {C} сигнальные линии подсчета и сброса должны быть максимально короткими.Не Прокладывайте сигнальную линию с сильной линией тока или силовой линией, чтобы избежать ненужных помех;При необходимости используйте экранированную линию, которая должна быть подключена к терминалу сброса.
2 {C} Счетный сигнал и сигнал сброса могут быть включены только с контактным сигналом, другие Сигналы питания не допускаются.
3 {C} Индукционное расстояние связано с магнетизмом магнита,Таким образом, расстояние индукции может быть изменено путем изменения магнита.
4 {C} рабочая температура магнита должна быть в пределах 70 градусов,При высокой температуре магнетизм будет теряться, что приведет к индукции недействительности.
5 {C} если индикатор ЖК-дисплея тусклый, пожалуйста, измените батарею;Если устройство будет выключено в течение длительного времени, нажмите кнопку паузы, чтобы закрыть ЖК-дисплей и вспомогательный аккумулятор;Или выньте батарею, чтобы предотвратить повреждение от утечки жидкости батареи.

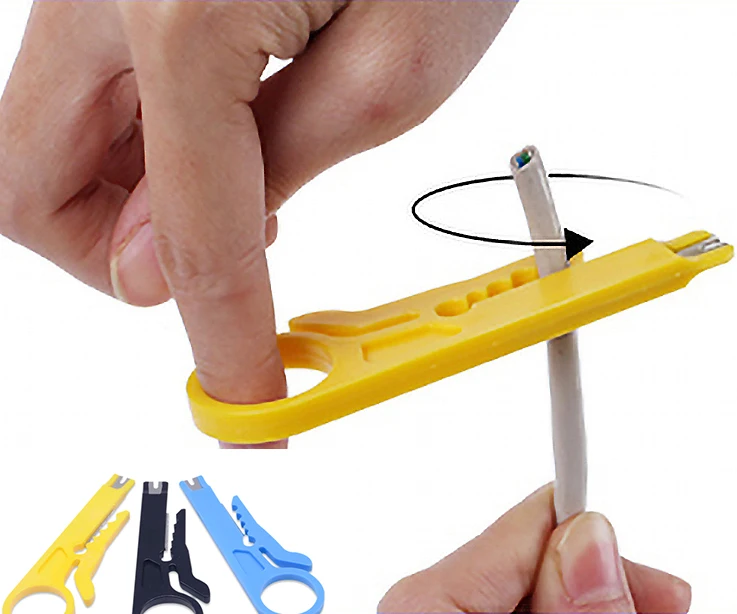

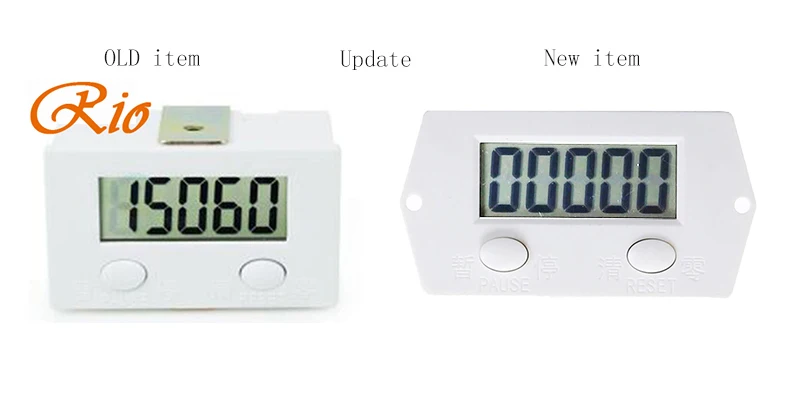

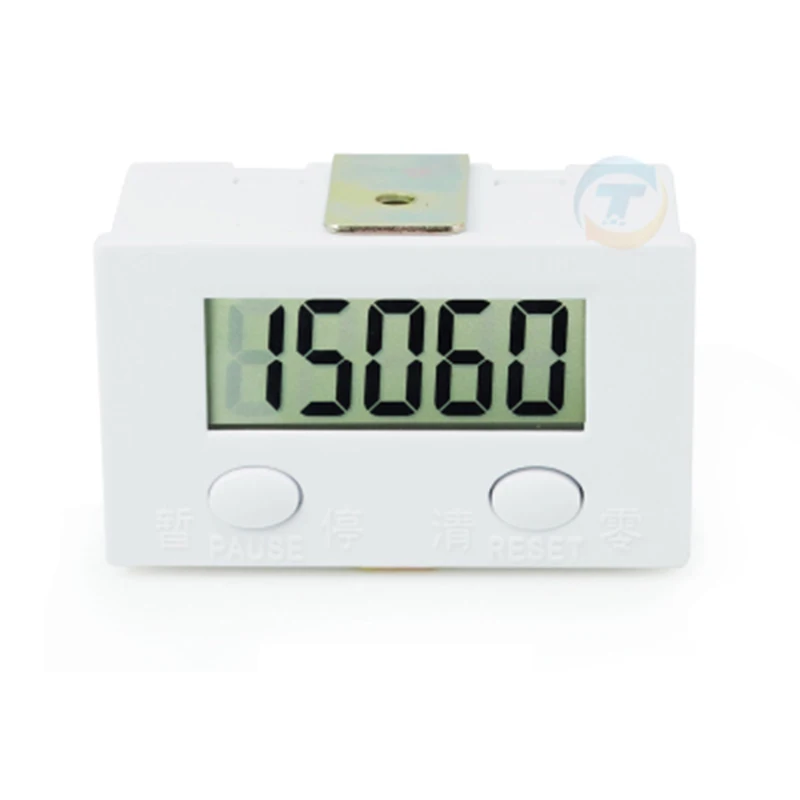

6 {C} энергопотребление очень низкое,Поэтому нет необходимости экономить питание при нажатии кнопки паузы, чтобы закрыть индикацию ЖК-дисплеяПосылка включает в себя:Набор 1:1 шт. новый дизайн шестиугольный счетчик с винтовыми отверстиями + 1 шт. нож

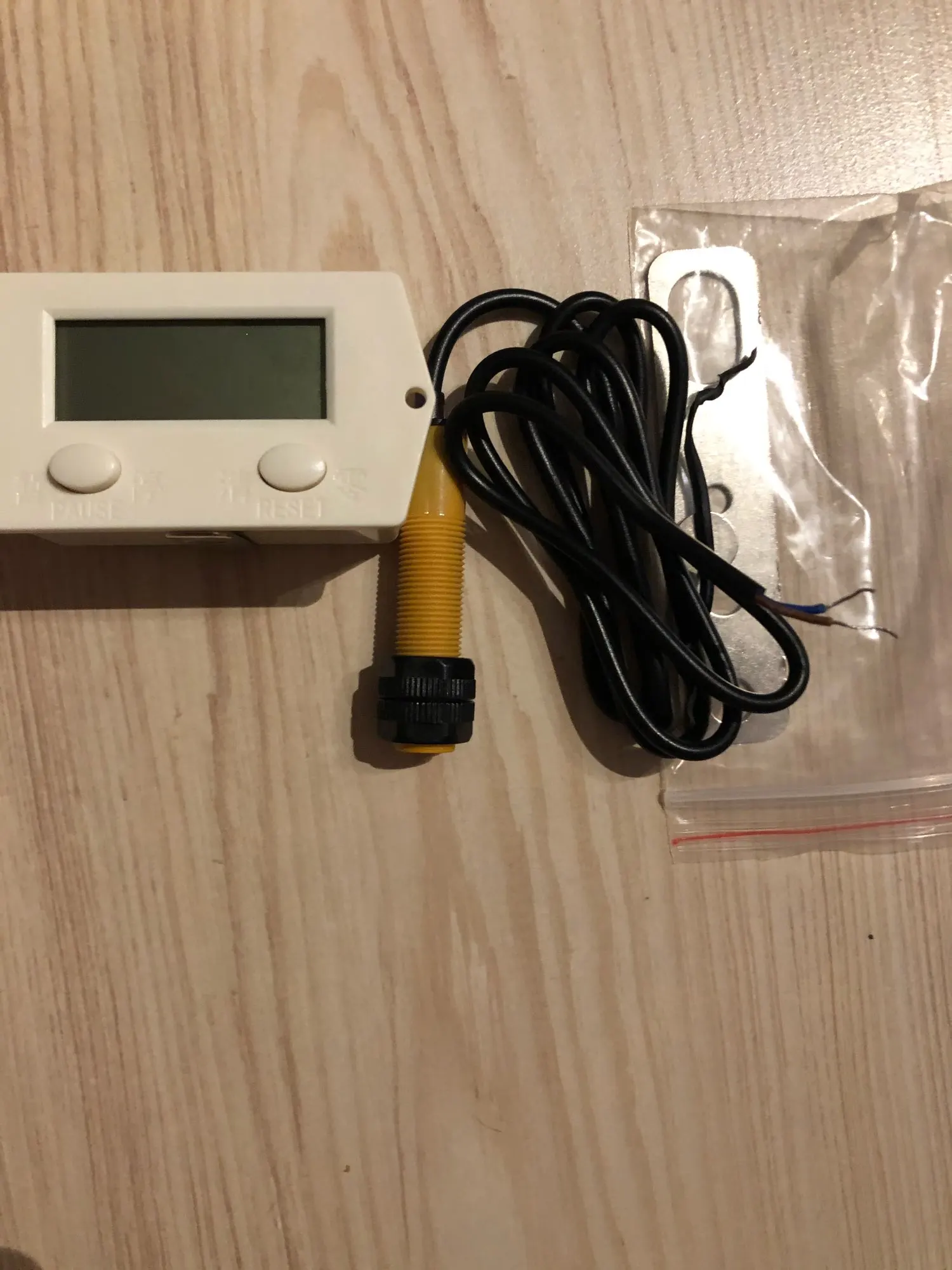

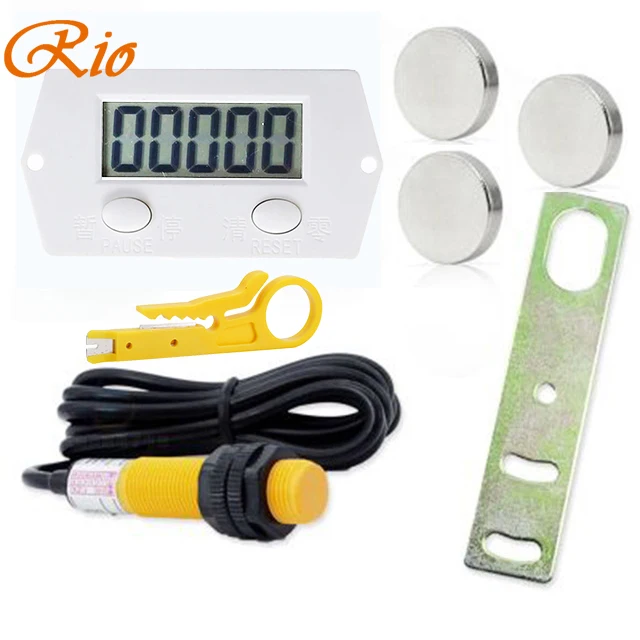

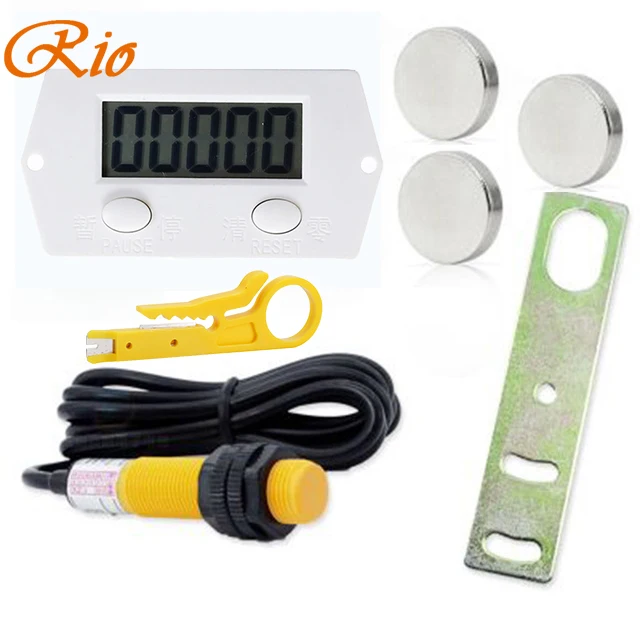

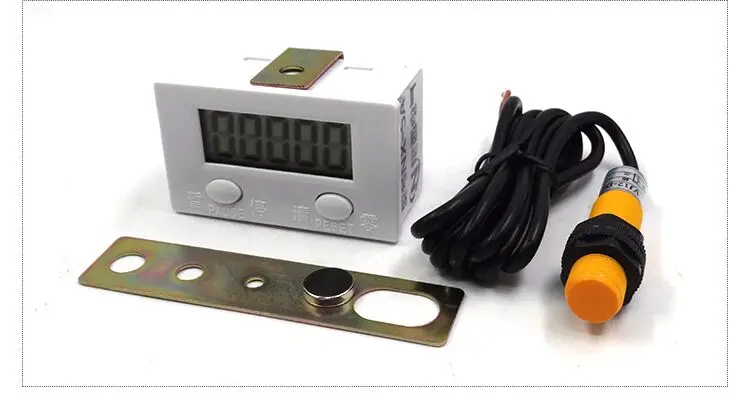

Set2:1 шт. новая конструкция устройства позволяет ему двигаться с шестигранной головкой счетчик с резьбовыми отверстиями + 1 шт. датчик приближения + 3 шт. 11,5 мм Диаметр магнит + Счетчик кронштейн + 1 шт. нож

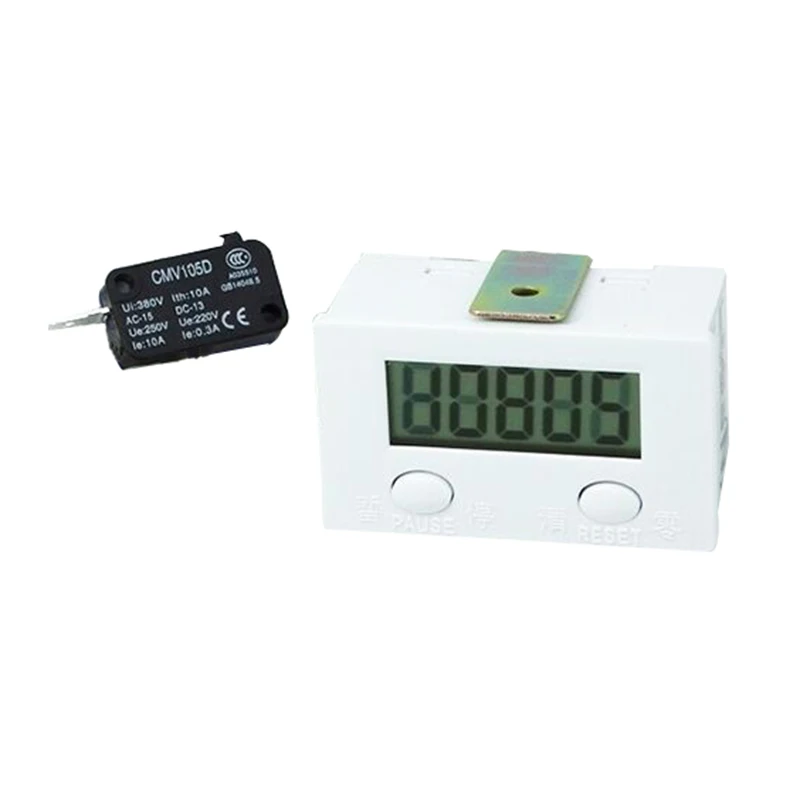

Набор 3:1 шт. новый дизайн шестиугольный счетчик с винтовыми отверстиями + 1 шт. микропереключатель

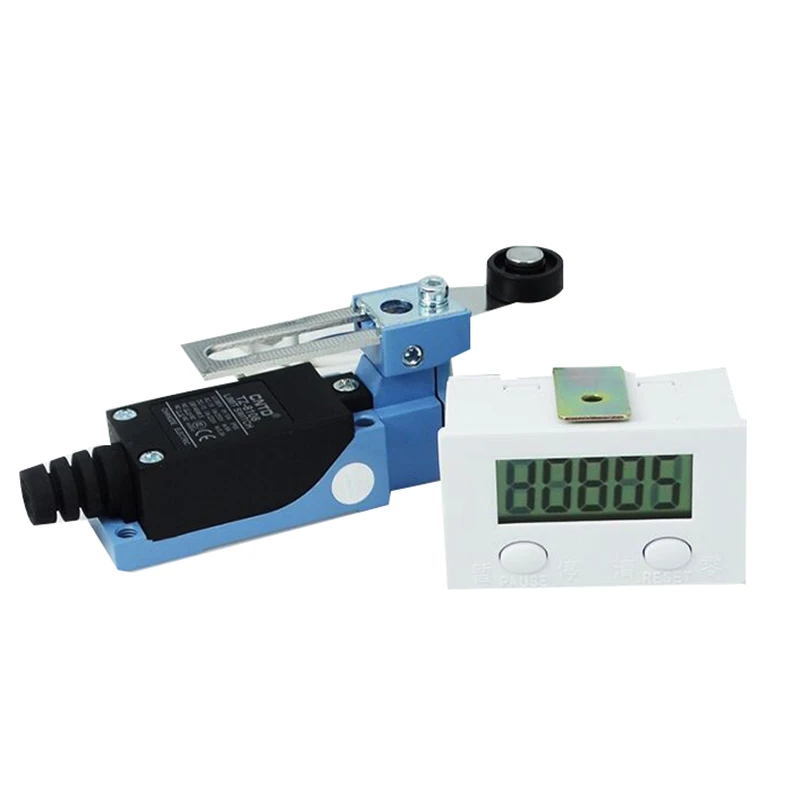

Набор 4:1 шт. новый дизайн шестиугольный счетчик с винтовыми отверстиями + 1 шт. 8108 концевой переключатель
'
