Matek Systems M8Q-5883 SAM-M8Q GPS и QMC5883L компас-модуль для RC Multirotor FPV Racing Drone дальнего радиуса действия

Спецификация:

Название бренда: Matek

Название товара: GPS и компас модуль M8Q-5883

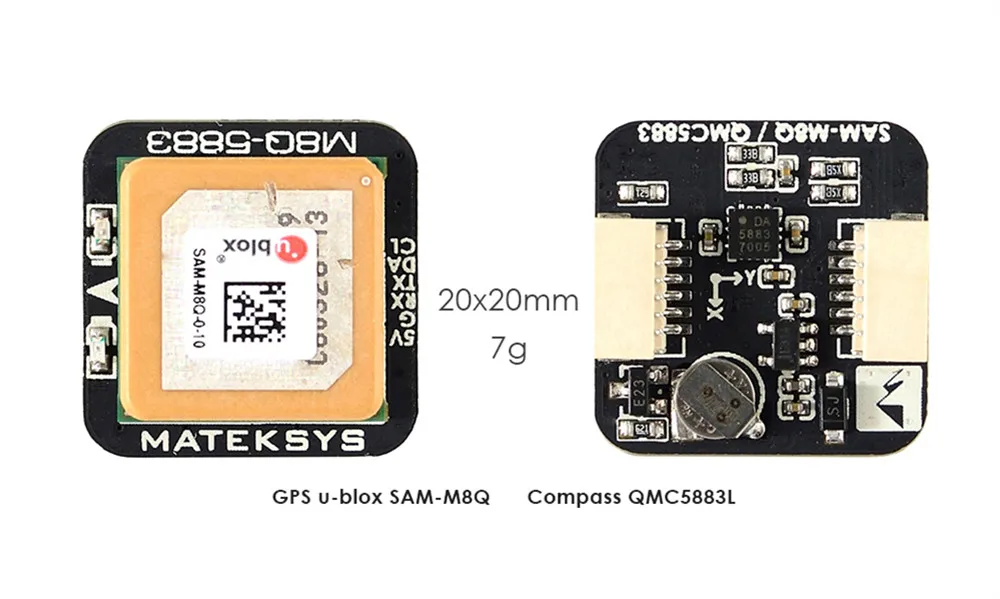

Размеры: L20 x W20 x H10 мм

Вес: 7 грамм

Диапазон входного напряжения: 4 ~ 6 в

Интерфейс Uart (Tx,Rx) для GPS SAM-M8Q

I2C (DA,CL) интерфейс для компаса QMC5883L

Аккумулятор для запуска горячего модуля

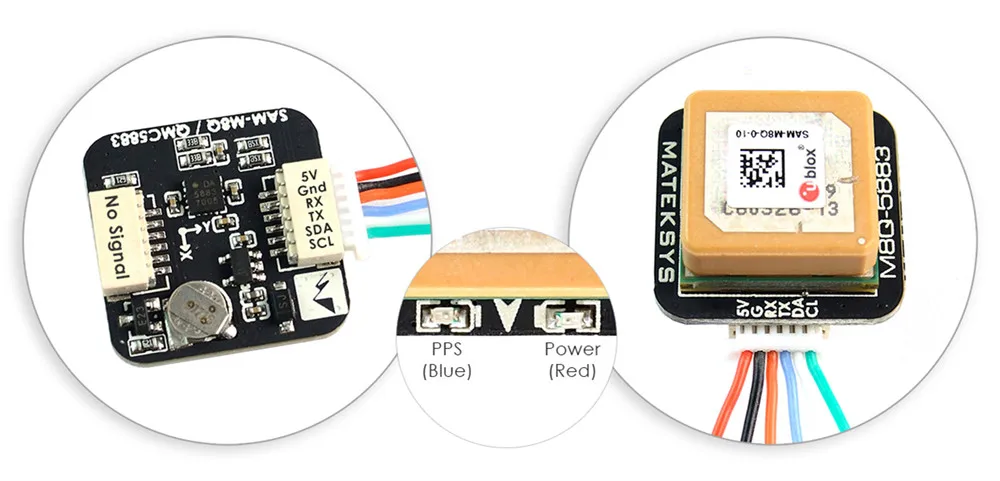

Светодиодный питания (красный) и временной импульсный светодиодный (синий)

Поддерживается INAV/Betaflight/Ardupilot и т. Д.

Особенности:

-72-Канал u-blox M8 двигателя GPS L1C платеж после получения чека к оплате SBAS L1C платеж после получения чека к оплате QZSS L1C платеж после получения чека к оплате QZSS L1 сейф, ГЛОНАСС, L1OF, Galileo E1B/C

-Бортовой ультра низким уровнем шума 3,3 V регулятор напряжения и ВЧ-фильтр электромагнитных помех для блокировки шума

-Оснащен дополнительным фронтальным LNA для оптимальной производительности и фронтальным фильтром для повышения иммунитета от помех

-Встроенная GNSS патч-антенна, низкое энергопотребление

-Соединительная антенна 15x15 мм обеспечивает наилучшие компромиссы между производительностью круговой поляризованной (RHCP) антенны правой руки и небольшим размером

Быть интегрированным в любой дизайн.

-Встроенный магнитный датчик QMC5883L

-Максимальная скорость обновления навигации

Один ГНСС до 18 Гц

2 параллельных ГНСС (GPS и ГЛОНАСС) до 10 Гц

-Горизонтальная точность определения местоположения (GPS и ГЛОНАСС) 2,5 м КЭП

-Скорости точности 0,05 м/с

-Холодный старт 26 s

Поддерживаемые холодные старты: 2 s

Горячий старт 1 s

-Чувствительность

Отслеживание и навигация: -165 дБм

Повторное приобретение: -158 дБм

Холодный запуск: -146 дБм

Горячий запуск: -155 дБм

Советы:

-По умолчанию включены GPS, ГЛОНАСС, SBAS, QZSS

-Синий PPS светодиодный мигание (1 Гц) означает 3D фиксацию

-Частота обновления 1 Гц и baudrate 9600 по умолчанию

-Бод 9600 ~ 115200 поддерживается INAV/BF/Ardupilot

-Скорость обновления 5 Гц с протоколом INAV UBLOX

-Скорость обновления 10 Гц с протоколом INAV UBLOX7

-Выравнивание компаса (стрелка вперед):

INAV/BF: CW 270 ° флип

Ardupilot/Миссия Планировщик: вращение нет

-BF не поддерживает положение GPS и RTH, режим спасения GPS поддерживается BF3.5 или последним.

-Не нужен Компас для фиксированных крыльев с прошивкой INAV

-Царапины на керамической антенне являются результатом настройки антенны ublox.

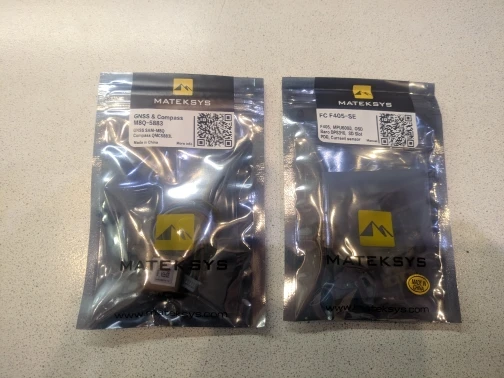

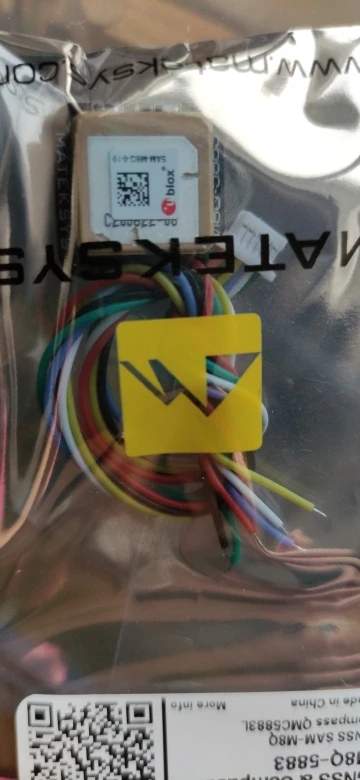

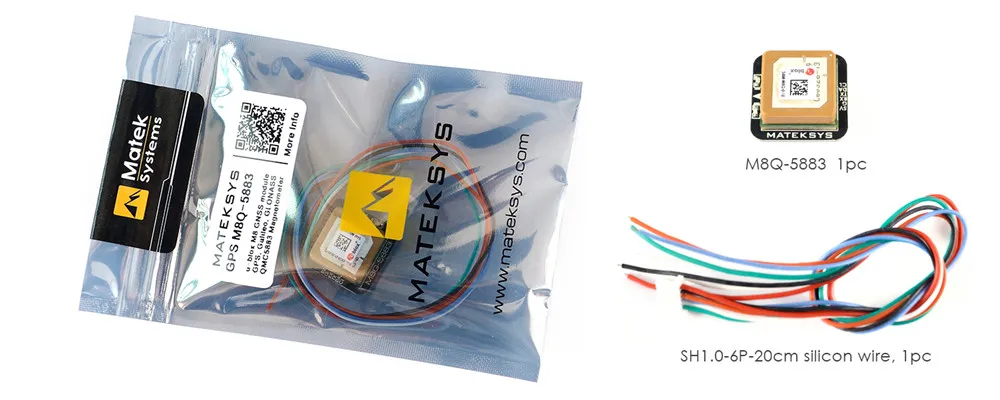

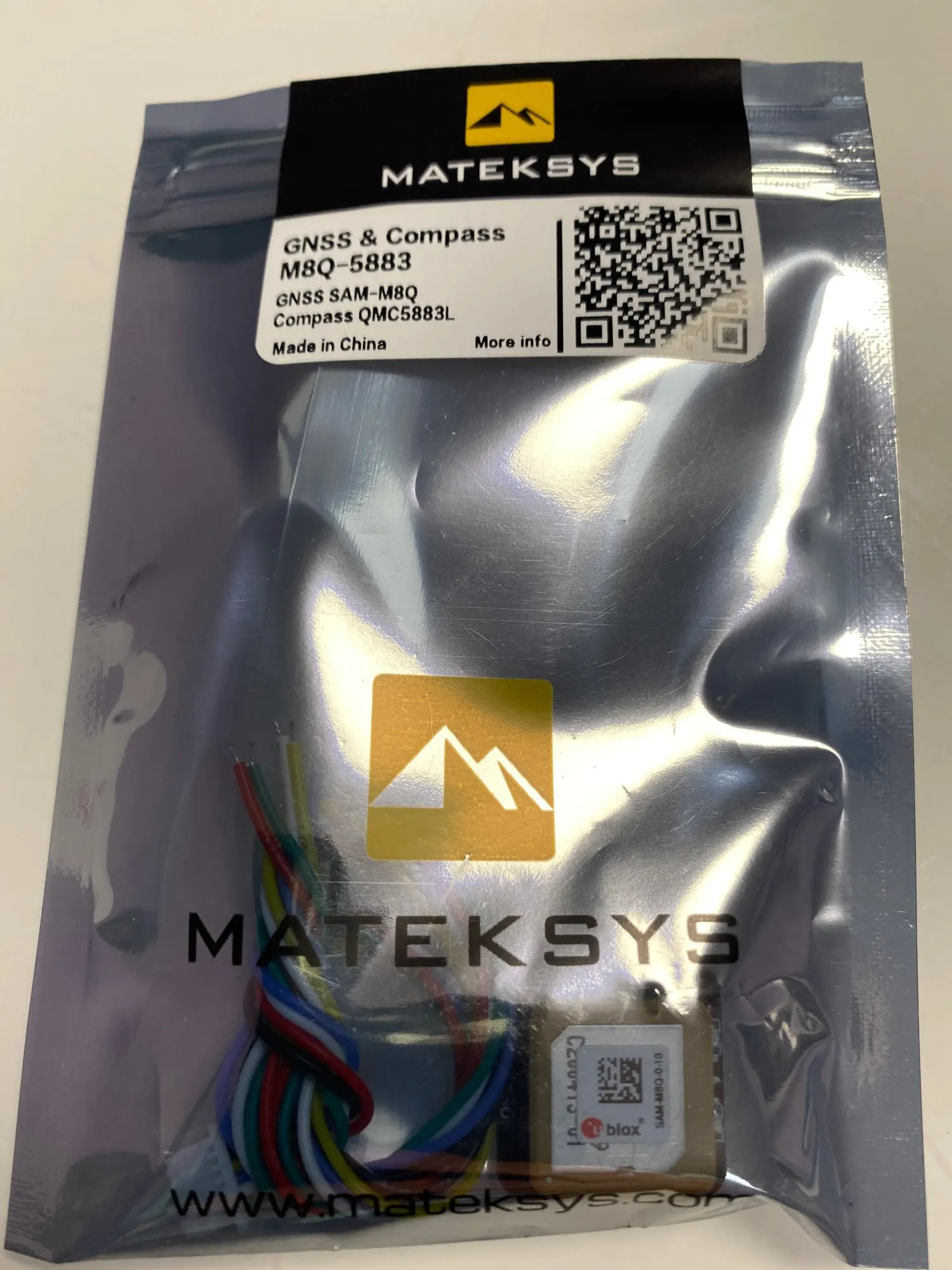

Посылка в комплекте:

1x M8Q-5883 модуль

1x SH1.0-6P 20 см силиконовый провод

1 прозрачная термоусадочная трубка из ПВХ
