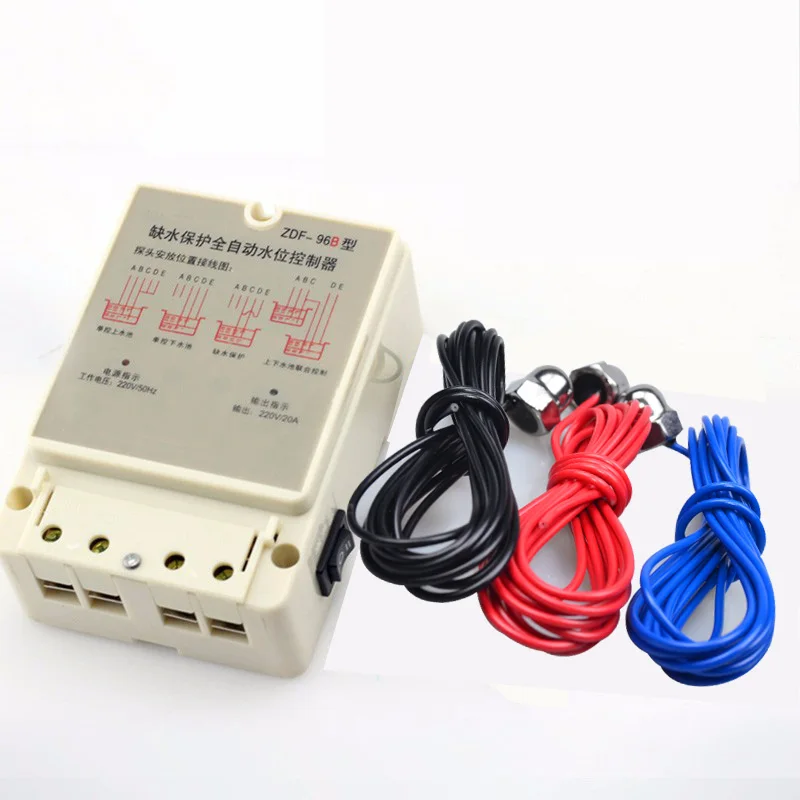

ZDF-96A DF96A DF9B DF-96B автоматический регулятор уровня воды контроллер насоса цистерна Цистерна автоматический переключатель жидкости с 3 зондами
\
DIY принадлежности сантехника
Номер модели ZDF-96A/B/C
Размеры 126x88x51мм
Операционной Напряжение 220V/380V
Операционная системаТок10A/20A
Монтажный Тип настенное крепление и din-рейка Moun
Функции и назначение

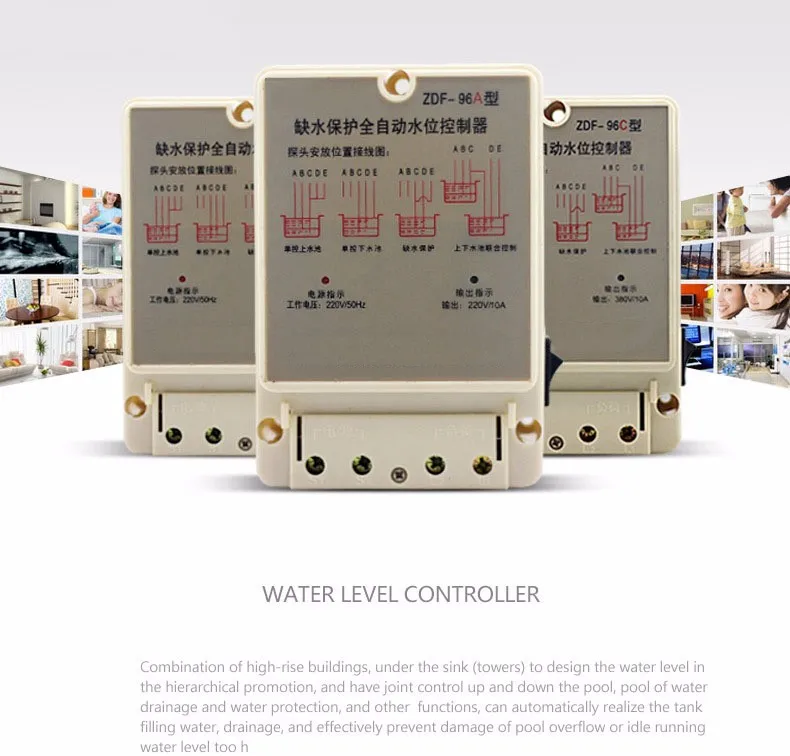

Этот продукт использует интегральную схему, в сочетании с высотными зданиями, раковина (водная башня) предназначена для повышения классификации уровня имеет совместный контроль под раковиной, дренаж раковины и защита воды и другие функции, может автоматически резервуар для воды, дренаж, И эффективный уровень воды в бассейне, чтобы предотвратить перерасход воды или насос на холостом ходу, является промышленным, бытовая продукция применима очень подходит для городских, сельских, школьных, где горнодобывающие предприятия и бытовые водопроводные скважины. Проект колодца воды, широко используется для печати и окрашивания, химической, пищевой, напитков, вина, сахара и других отраслей промышленности.
2. Установка Датчика Уровня воды:

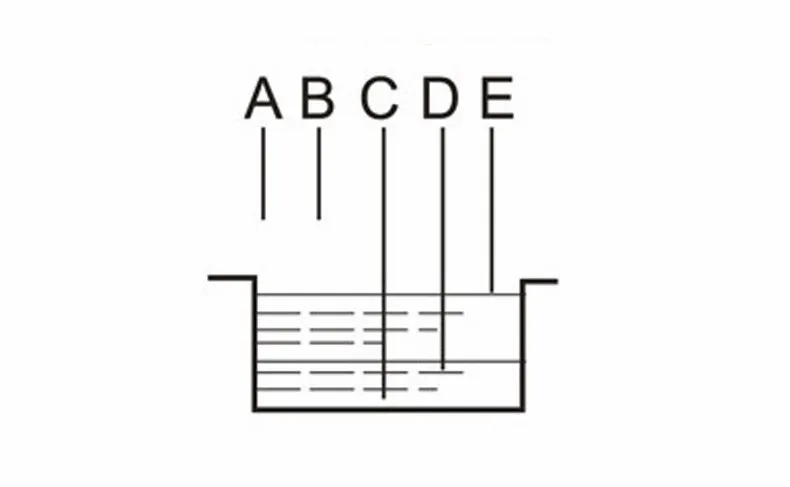

(A) одиночная головка управления на инструкции по установке раковины для установки контрольной схемы, показанной на рис. 1:
A (деформация)-это резервуар (водонапорная башня), верхний уровень управления, уровень воды поднимается до точки уровня воды, вода в контакте с зондом, контроллер автоматически отключает воду, которую они накачивают;
B (синяя линия)-верхний бассейн (водонапорная башня) Нижний уровень контроля, уровень воды падает ниже уровня воды в точку B, зонд Вне контакта с водой, контроллер уровня воды автоматически открывает насос, бассейн заполнен водой;
C (черная линия)-для бассейна (водонапорная башня), самая низкая точка на резервуаре, контактирующая с нижней частью бассейна;
D (зеленая линия), E (желтая линия) точки и получил C

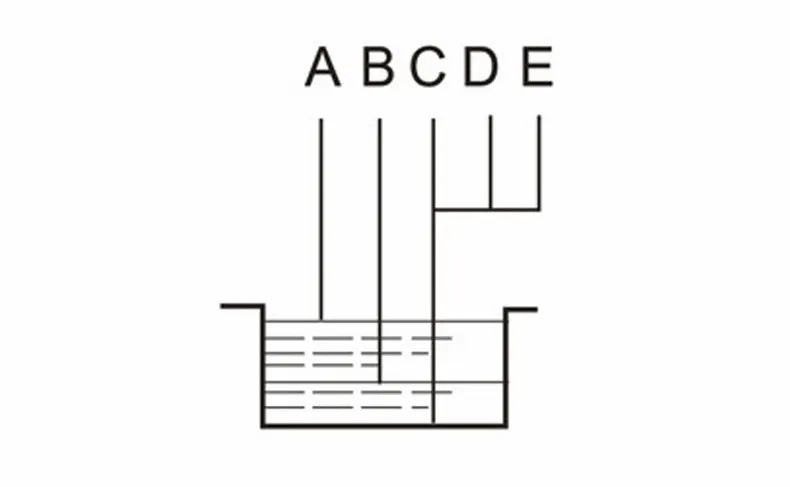

(B) под контролем одного бассейна (т. Е. Дренажного пруда) инструкции по установке зонда для установки двух показанных на рисунке:
Е-лимит контроля уровня пруда для следующей точки, вода достигает точки е поднимается уровень воды, вода в контакте с зондом, контроллер уровня воды автоматически открыть насос, дренаж пруда; Без дренажа, точка E не подключена;
D-предел для следующей точки контроля уровня водоема, уровень воды опускается до уровня D, отвод головки управления водой, контроллер уровня воды автоматически отключает насос, чтобы остановить дренажный бассейн;
C-первый бассейн является самой низкой точкой для контакта с нижней частью резервуара для воды;
A, B точка не подключена.

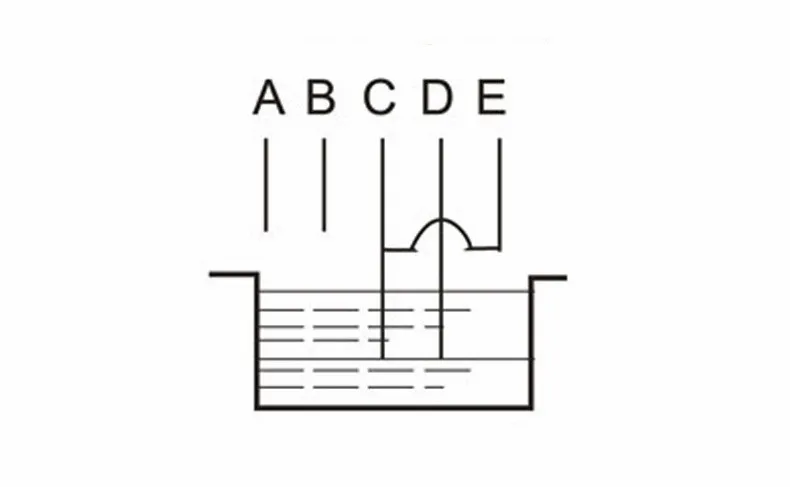

(C) инструкции по установке зонда для защиты воды для установки диаграммы, показанной на рис. 3:
C, D точка к нижней точке контроля уровня бассейна, уровень воды вниз к нижнему уровню, C, D зонд и поверхность разъединения, контроллер уровня воды реле немедленного действия, вырубной выход, насос перестал работать;
Точка C и точка E;
A, B точка не подключена.
(D) инструкции по установке зонда для совместного управления вверх и вниз показаны на рис. III:
A-это точка контроля уровня потолка бассейна (водная башня), уровень воды поднимается до точки уровня воды, контакт головки управления водой, контроллер автоматически отключает воду, которую они накачивают;
B-это бассейн (водонапорная башня) ограничит свою точку контроля жидкости, уровень воды опускается ниже уровня воды в точку B, отвод воды и зонда, автоматический насос контроля уровня, бассейн заполнен водой;
C-upper, без бассейна (водонапорная башня), на самой низкой точке контакта с нижней частью раковины;
D-предел для следующей точки контроля уровня водоема, уровень воды опускается до уровня D, отвод воды и зонда, контроллер уровня воды автоматически отключает насос, чтобы остановить дренажный бассейн;
Е-лимит контроля уровня пруда для следующей точки, уровень воды поднимается до точки е уровень воды, вода в контакте с зондом, контроллер уровня воды автоматически открыть насос, сливная головка для пруда; Без дренажа, точка E не подключена.

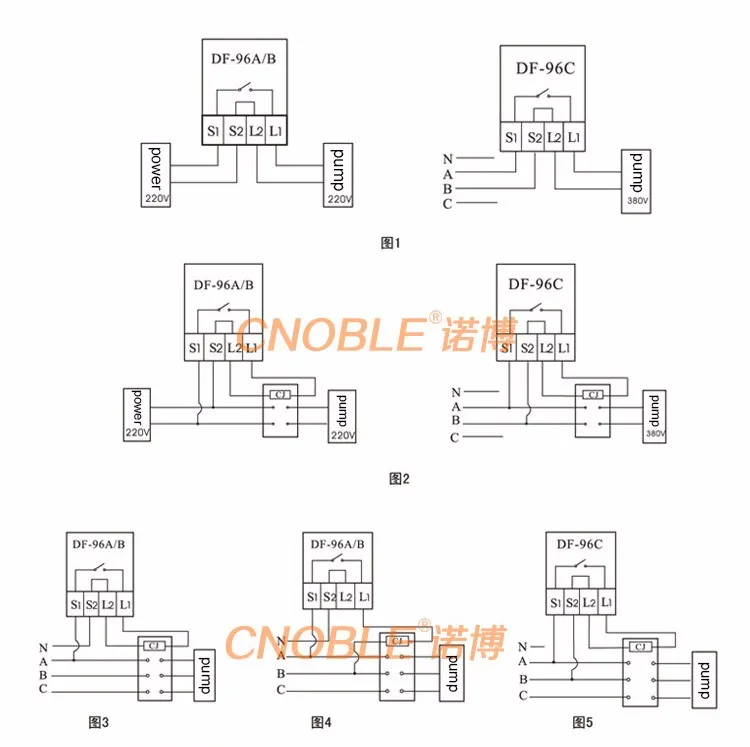

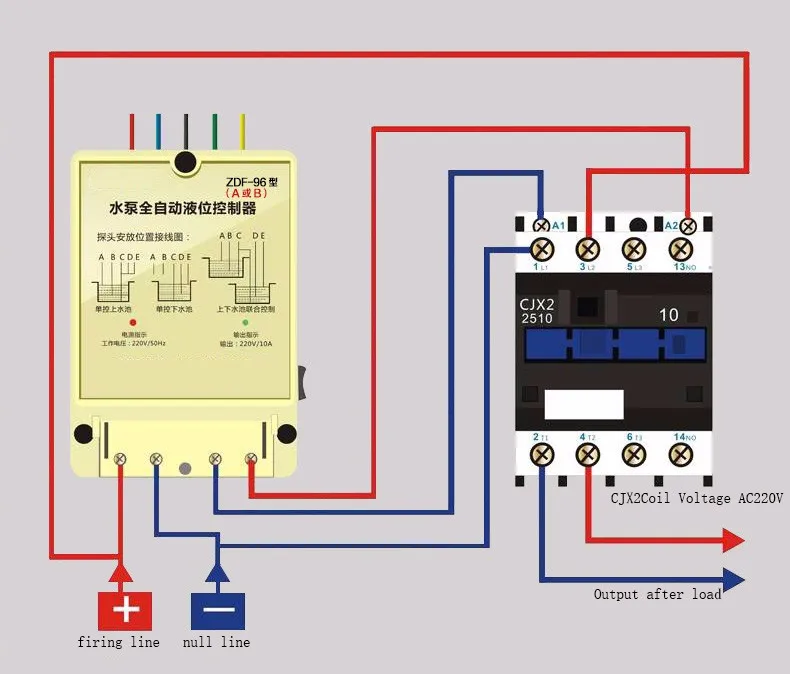

3 различных режима управления подключением:
