Последнее обновление: 26.05.2022
1. Краткое описание:

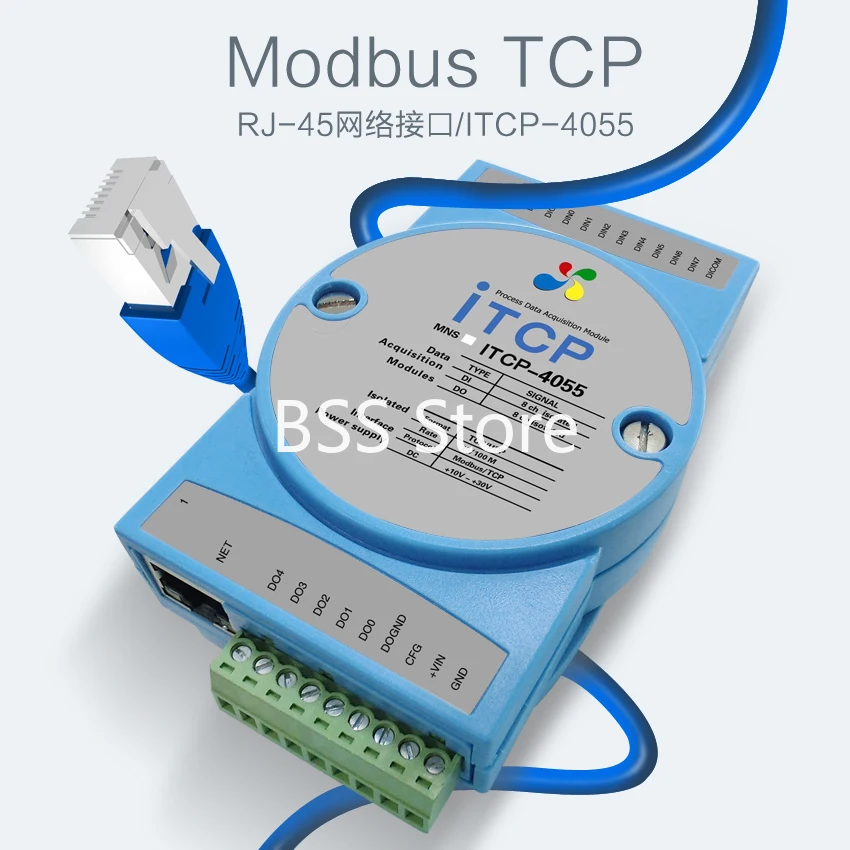

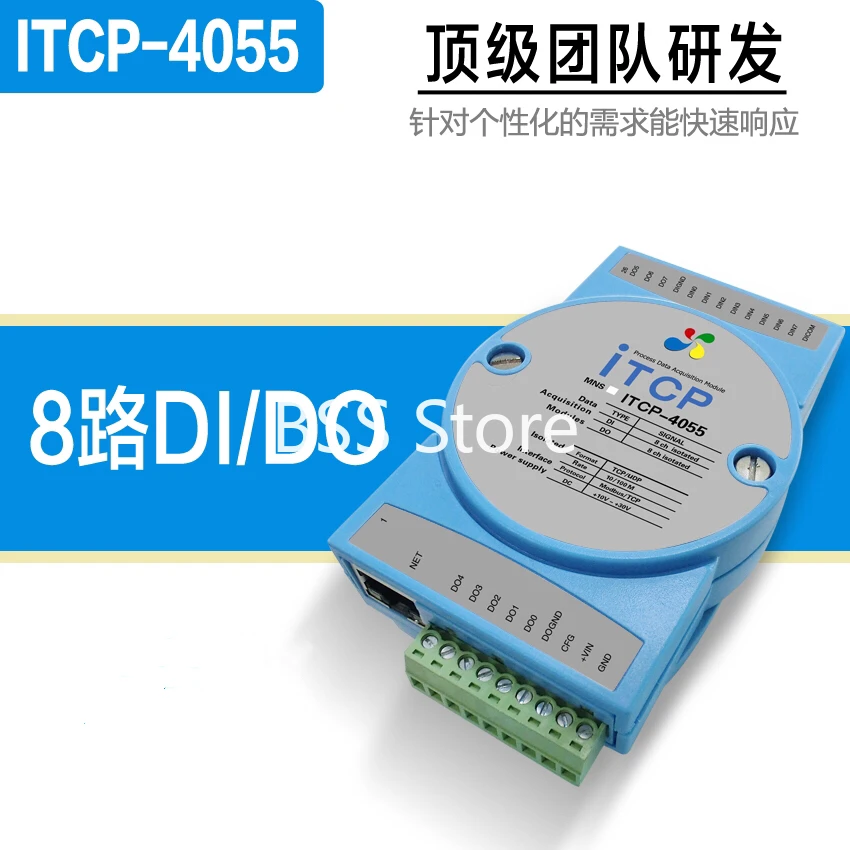

ITCP-4055-это изолированный модуль цифрового ввода и вывода. Он может отображать 8 цифровых сигналов одновременно. Поддерживает переключение контактного сигнала и уровень входного сигнала. Модуль имеет 8 изолированных цифровых выходов. Он подходит для сбора всех видов цифровых сигналов в промышленной области и прямого управления переключателем малой мощности.
ITCP-4055 использует изолированный RJ-45 Ethernet интерфейс и технологию watchdog для обеспечения безопасной и надежной работы оборудования.
2. Характеристики продукта
* Процессор: 32 бит RISC ARM
Операционная система: Операционная система в реальном времени
Напряжение источника питания: + 10 ~ + 30 В постоянного тока, защита обратного источника питания.
Диапазон рабочих температур: -20 C ~ + 85 C
Пластиковый чехол промышленного класса, стандартная установка направляющей DIN
Интерфейс связи: изоляция 2500 В постоянного тока, ESD, перенапряжение и защита от перегрузки по току.
Цифровой вход
Вход путь: 8 способ изоляции
Тип входного сигнала: переключатель контактного сигнала или сигнал уровня.
Объем входного сигнала:
Высокий уровень (цифровой 1): + 4,0 V ~ + 30V
Низкий уровень (цифровой 0): менее + 1 в
Цифровой выход
Выходной путь: 8 маршрута
Тип выхода: коллектор с открытым дренажным выходом
Максимальное напряжение нагрузки: 50 в
Максимальный ток нагрузки: 50 мА

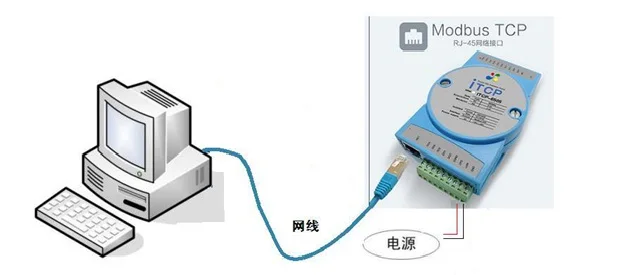

3. Пример установки оборудования
Модули серии ITCP-это модули сбора данных на основе RJ-45 Интерфейса Ethernet. При подключении к сети различных функциональных модулей ITCP необходимо следующее оборудование и инструменты:
Модуль сбора данных ITCP;
Компьютер с RJ-45 Интерфейсом Ethernet;
Источник питания (+ 10 В ~ + 30 В);
ITCP тестовое программное обеспечение
Сетевая линия

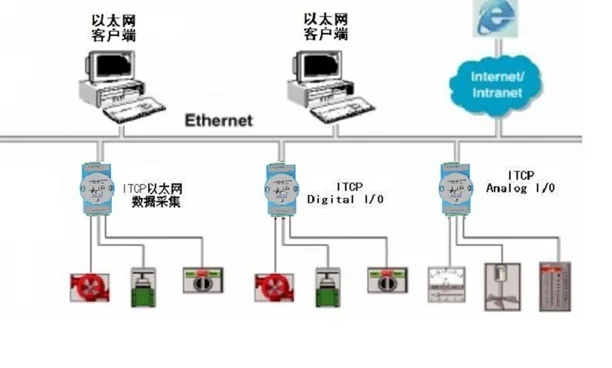

4. Сетевые приложения

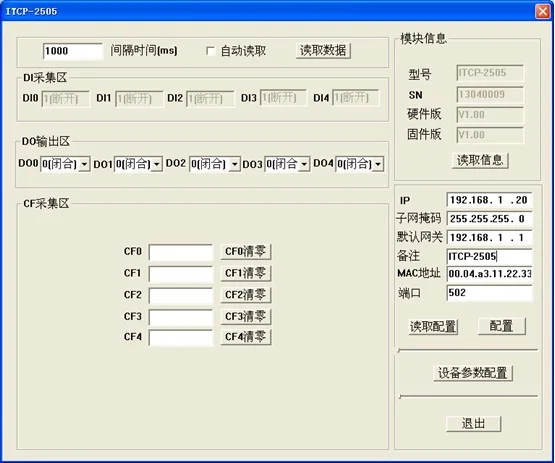

5. Интерфейс программного обеспечения конфигурации

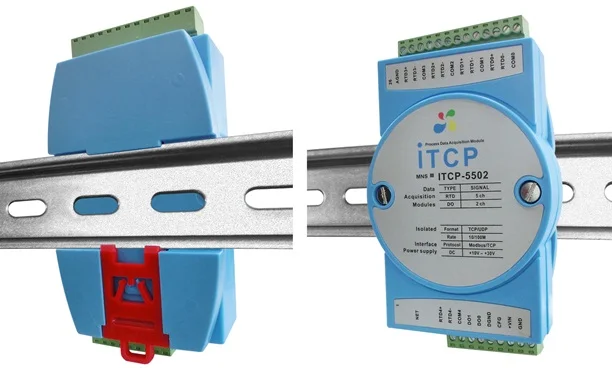

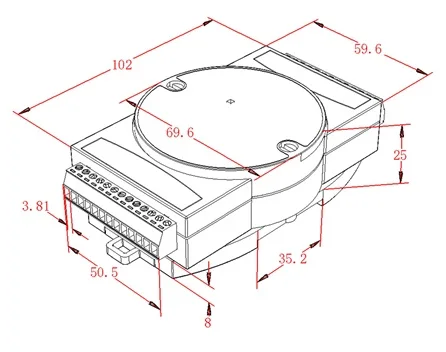

6. Режим установки
