Плата обучения PKE, без ключа, STM32F103, низкочастотный режим пробуждения AS3933, макетная плата, исходный код
7 192,45₽
В наличии!
Vector Trading Company - Надежность 96.25%
Более 1527 подписчиков, дата открытия магазина 10.08.2010
- Положительные оценки: 97% (104)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 13.09.2024
Параметры платы разработки:

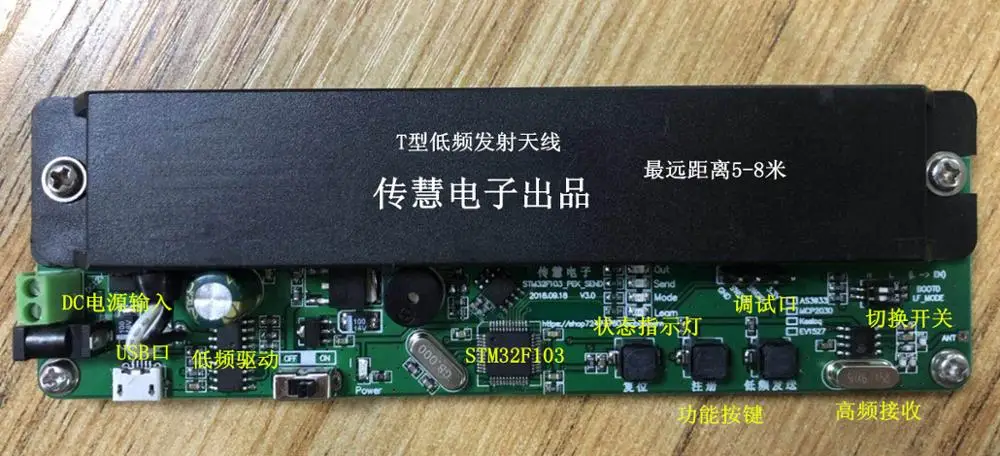

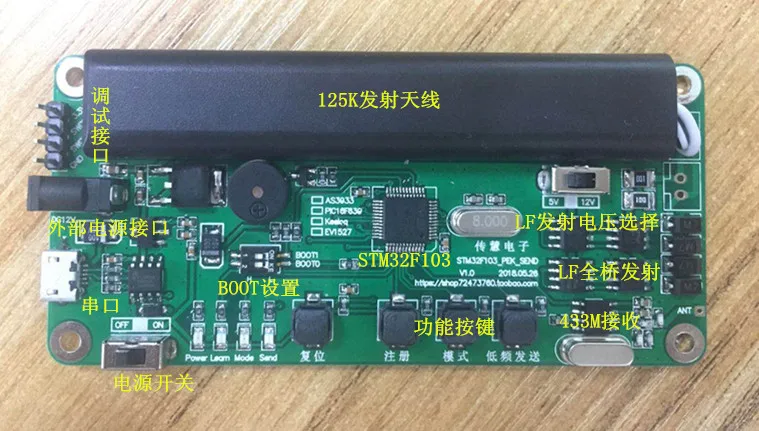

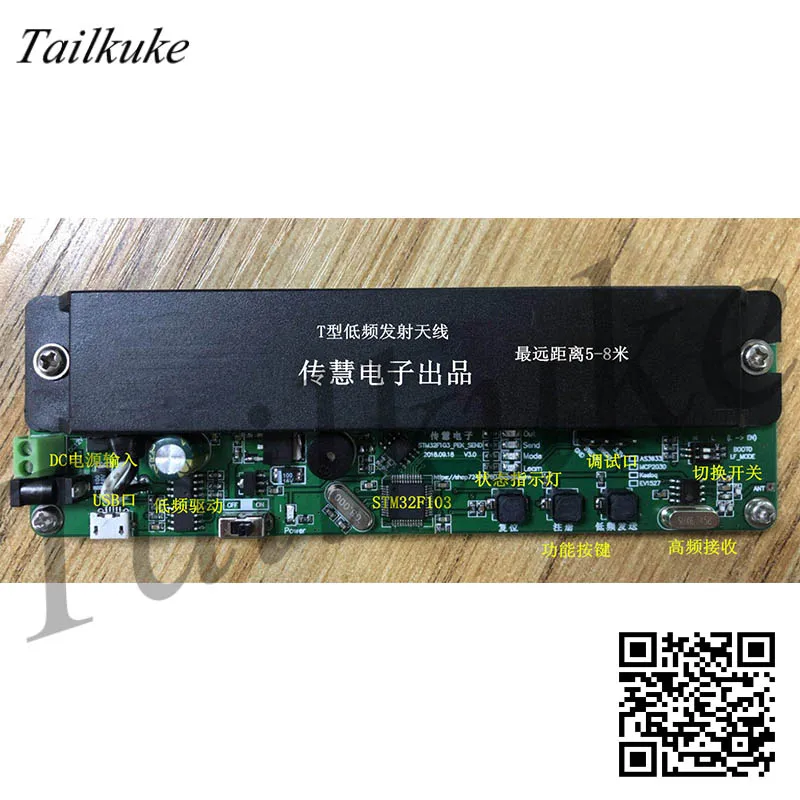

Плата базовой станции:
1. Модель MCU: STM32F103C8.
2,433 МГц Супергетеродинный приемный модуль: SYN480.
3. Низкая частота будит передающую антенну.
4. Выходное реле.
5. Низкочастотный выбор напряжения wake-up антенны: DC 5 / 12V.
6. Встроенный USB в TTL, для достижения связи, загрузки программ, питания.
7. Пробуждение до самого длинного расстояния 7 м

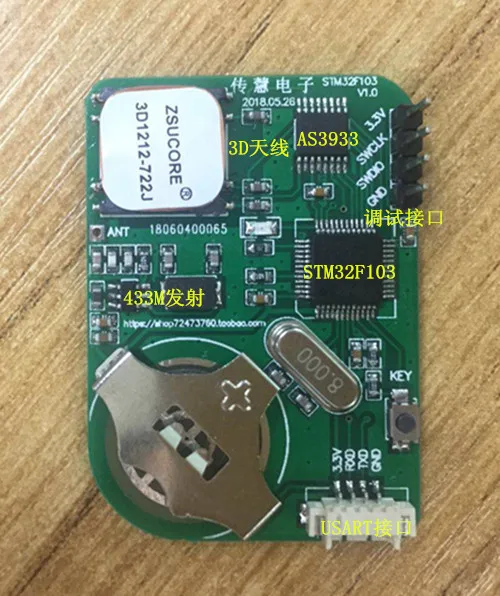

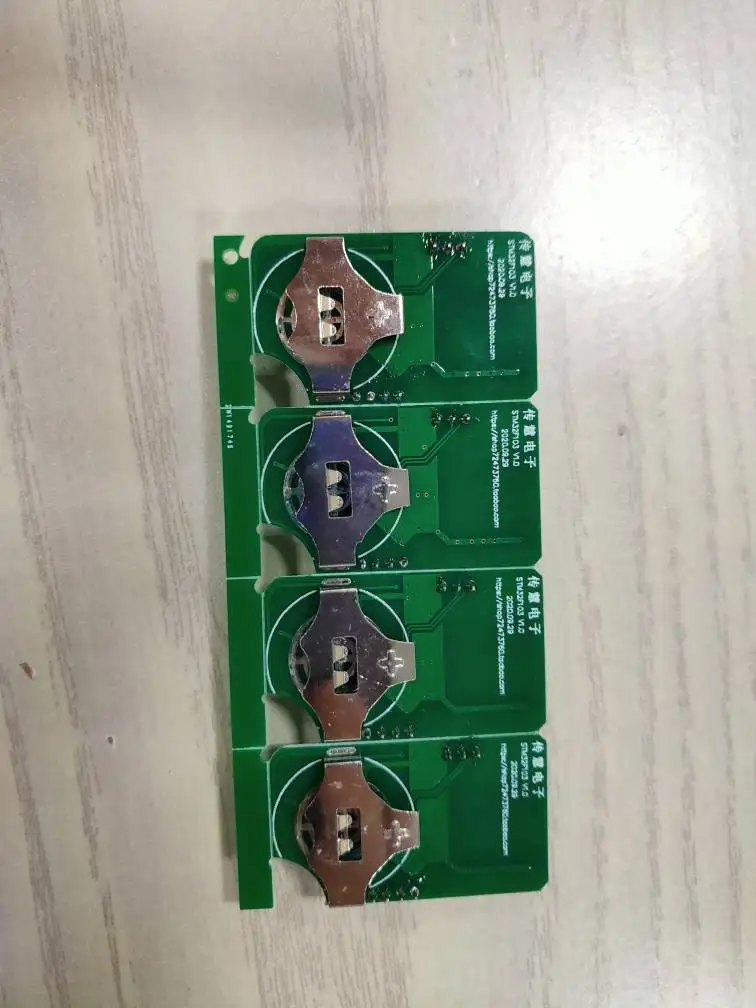

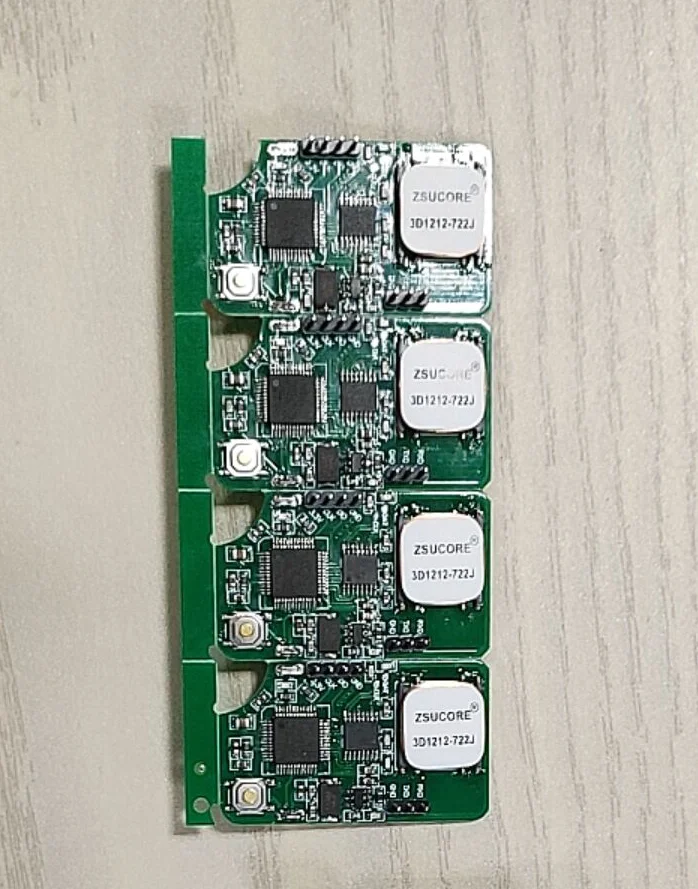

Терминал дистанционного управления:
1. Модель MCU: STM32F103C8.
Модуль отправки 2,433 МГц: SYN113 / 115.
3. Низкая частота пробуждается приемная антенна в направлении x / y / z.
4. Кнопки дистанционного управления.
5. Загрузка и коммуникационный интерфейс (тип подкладки).
6. Держатель батареи кнопки CR2032
7. Пробуждение До 7 м
8. Энергопотребление в режиме ожидания 15ua.

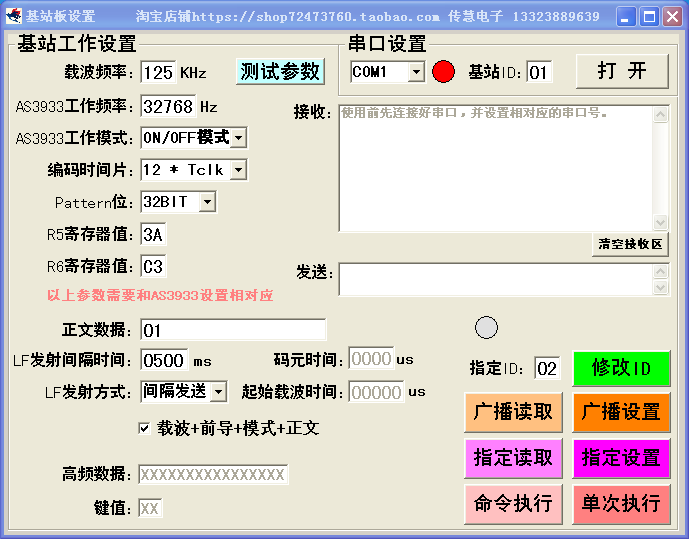

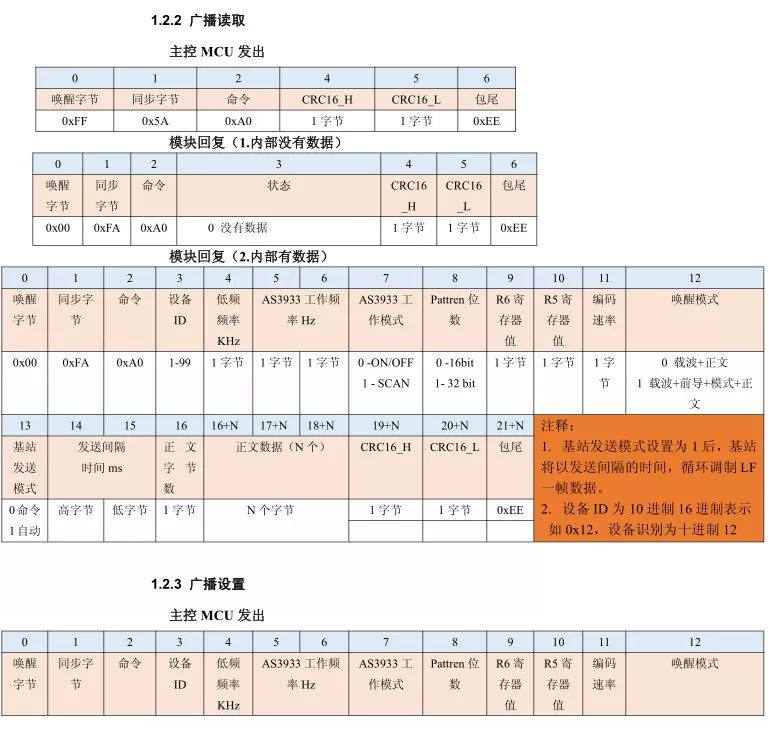

Программное обеспечение конфигурации базовой станции:
Вы можете напрямую управлять хост-компьютером для разработки рабочих параметров базовой станции. После установки параметров нажмите «выполнить», чтобы отправить Входные параметры на базовую плату станции. Плата базовой станции сохраняет параметры в AT24C02, а базовая станция будет работать в установленном режиме. Параметры конфигурации внутри базовой станции также могут быть прочитаны.
Рабочие процедуры:
1. Установите батарею CR2032 на плату базовой станции и подключите отправку платы с Android кабель для передачи данных для мобильного телефона к компьютеру (или подключите источник питания DC12V).
2. Идеальное положение антенны приемной платы находится параллельно приемной антенне (дальнее расстояние).
3. Включите выключатель питания, плата базовой станции включена, после настройки платы базовой станции, он начинает отправлять сигнал пробуждения (базовая станция 433 RF готова получить пульт дистанционного управления, плата возврата данных, время ожидания составляет около 4S, Нет данных Out_LED и buzzer не работает), отправьте если сигнал пробуждения отправлен, индикатор отправки загорается один раз. После того, как пульт дистанционного управления получит сигнал пробуждения, STM32 разбудится. В то же время, фиксированный код (также может быть изменен или скользящий код) данные отправляются непрерывно в течение 3 раз через модуль радиочастотной передачи 433M MCU. Данные декодированы, и звуковой сигнал звучит 1-3 звука после проверки действительности, и Out_LED загорается одновременно.
4. Ручной режим: по умолчанию автоматический режим платы базовой станции при запуске (Интервальная циклическая передача lf-сигналов), нажмите переключатель переключателя режима переключения н автоматическое положение, руководство положения L, назад и вперед может переключаться между автоматической передачей интервала или ручной передачей, светильник индикатора режима ручной, в противном случае, Это автоматический. В ручном режиме сигнал LF не будет отправлен автоматически, вам нужно короткое нажатие кнопки send, нажмите один раз, чтобы отправить сигнал LF один раз, А затем дождитесь получения высокочастотных данных (подождите 4S).
5. Описание: причина, по которой плата базовой станции не работает после получения платы ждет 4S:
1). Приемный конец находится далеко (плата является испытательной платой, и фактический эффект высокочастотного дистанционного управления относительно низок. Некоммерческий сорт предназначен только для тестирования и не используется для оценки производительности тестовой платы. Для фактического диапазона использования необходимо обратить внимание на соответствие антенного резонансного конденсатора для дальнейшего повышения LF-эффекта. Есть 32PF шаг за шагом регулируемые резонансные конденсаторы внутри AS3933).
2). Узнайте ли пульт дистанционного управления, узнайте еще раз.
6. Общий поток управления: пульт дистанционного управления пробуждается ---> после пробуждения, аналоговый код 433M отправляется ---> сигнал приема 433M платы отправки ---> Плата базовой станции проверяет, являются ли полученные данные законными ----> Включите релейный выход, индикатор, звуковой сигнал.
7. Подробные инструкции по эксплуатации. Пожалуйста, запросите руководство, которое немного отличается от приведенного выше, но общий метод работы одинаковый.
Список доставки:
1. Одна приемная плата и одна отправительная плата.
2,125 кГц передающая антенна одна.
3. Схематическая схема, схема PCB, исходный код отправляется по почте, почтовый ящик.
