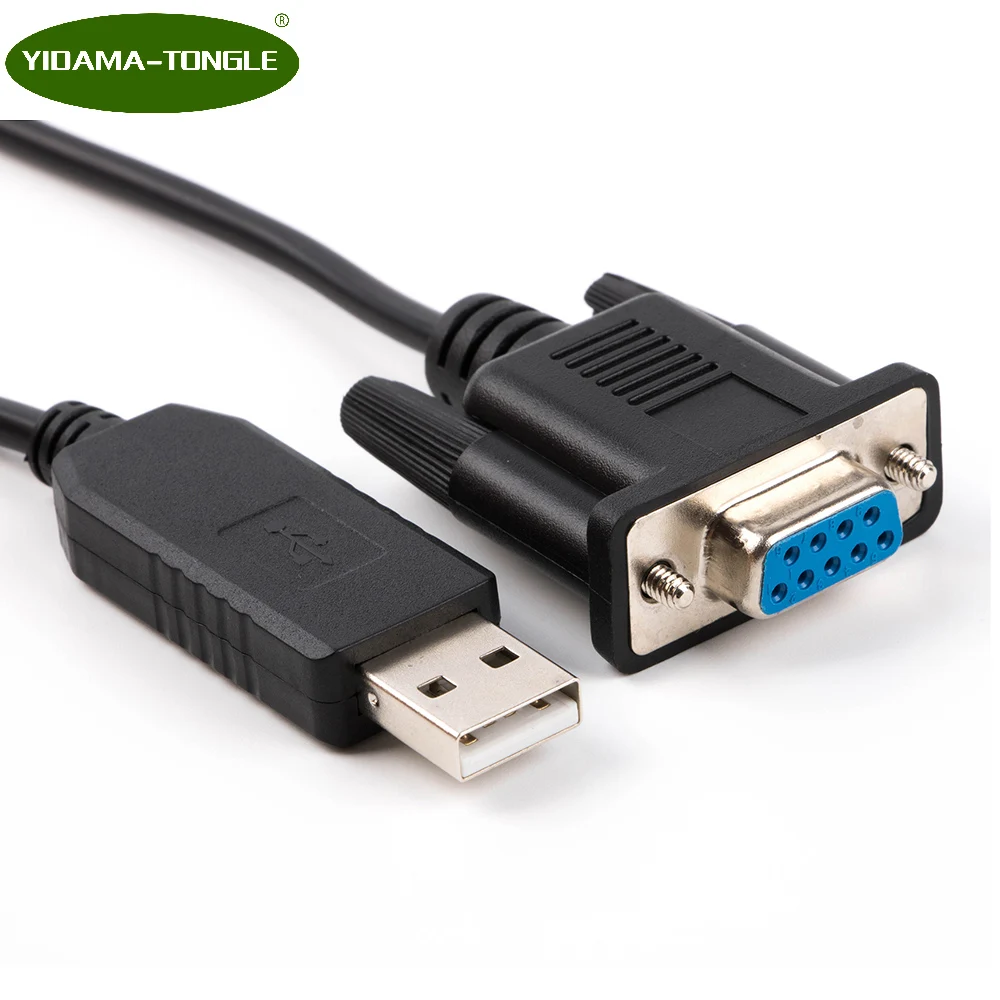

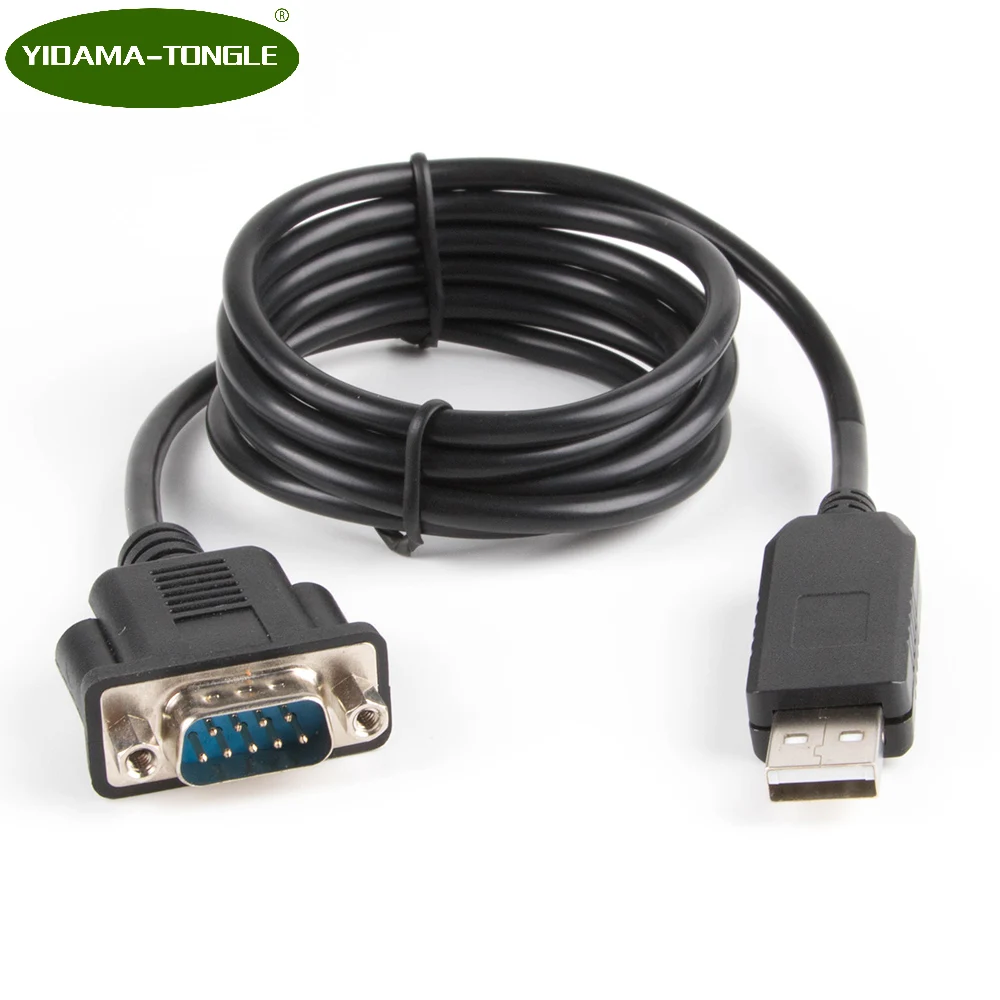

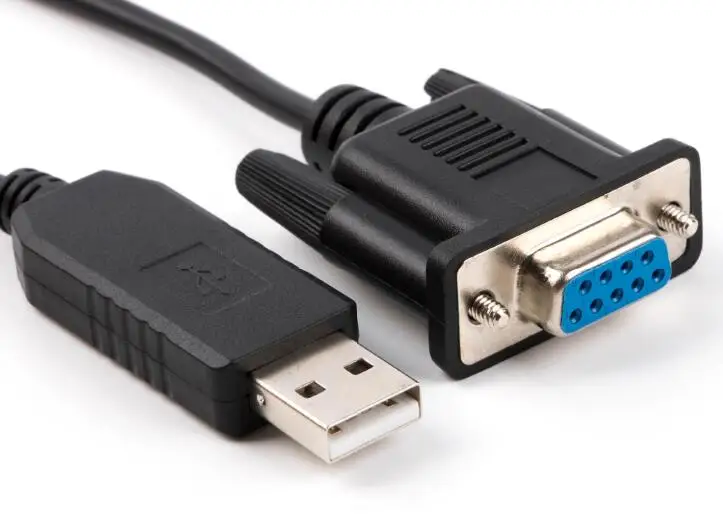

USB к RS232 COM порт Последовательный DB9 Pin кабель Prolific cp2102 pl2303 ftdi нулевой модем DCE перекрестный проводной кабель-адаптер RS232 COM 6ft
Последнее обновление: 19.09.2024
100% оригинальный чип, с чипом ID
Внутренняя Плата usb rs232
Кабель-адаптер usb serial null molden DCE для модернизации старой версии, DB9 - DB9, проводной нулевой модемный кабель
Этот кабель в основном используется в связи с ПК (хост)-ПК (хост), также называется нулевым модемным кабелем
Этот кабель также используется для ПК управляет телевизором, смарт-ТВ (поскольку в настоящее время телевизор является компьютером)
Другое применение кабеля usb rs232 db9 мама для ПК (хост)-устройства (ведомый), большая часть этого приложения 2-RX, 3-TX, 5-GND .....
Пожалуйста, обратите внимание, что обзор такой же, только распиновка отличается
Win8 10 android linux mac Проводной usb Последовательный db9 usb rs232 нулевой модемный кабель
Этот кабель может заставить ваш ноутбук (с USB, без DB9) общаться с вашим настольным ПК (с портом DB9 COM) общаться друг с другом.
Последовательный адаптер RS232 от USB к нулевому модему (перекрестный провод)
Кабель с разъемом USB 2,0 RS232 на DB9
Стандарт USB2.0, полная скорость
Скорость передачи данных до 921.6Kb
Вывод нулевого модема (ноутбук с usb-соединением с компьютером destop (с com-портом DB9):
2-TXD (желтый), 3-RXD (оранжевый),5-GND(GND), 7-CTS (зеленый),8-RTS (коричневый), 1/4/6/9-NC
Стандартный разъем DB9 COM: ПК (хост) с usb на RS232 терминальное устройство (ведомый)
2-РXD (желтый), 3-ТXD (оранжегетали, 5-GND(GND), 7-РTS (зеленый),8-СTS (коричневый), 1/4/6/9-NC
5c * 26AWG, медь, 1,8 м, черный
Поддержка Android, поддержка Win 10, 8, Win 7, XP, 2000, Linix, Mac OS
Поддержка EEPROM, поддержка перезаписи идентификатора поставщика, поддержка Mprog3.5
Поддержка драйвера FTDI VCP и драйвера D2XX
Нейтральная упаковка: полиэтиленовый пакет на молнии для каждой.
Соответствие CE, RoHS

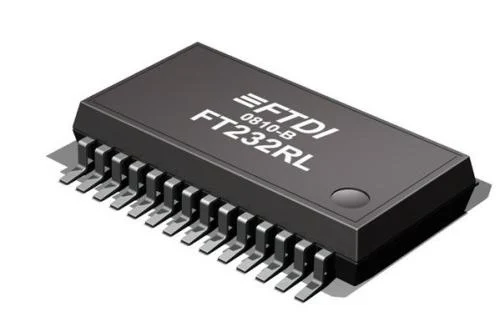

О FT232RL
FT232R новейшее устройство для добавления в ассортимент устройств интегральной схемы интерфейса USB UART FTDI?s. FT232R-это USB к последовательному интерфейсу UART с дополнительным выходом генератора часов, и новый FTDIChip-ID? Функция безопасного ключа. Кроме того, доступны асинхронный и синхронный режимы интерфейса bit bang. Последовательный дизайн USB с помощью FT232R был упрощен путем полной интеграции внешнего EEPROM, тактовой цепи и USB резисторов на устройство.
FT232R добавляет две новые функции по сравнению с предшественниками, что делает его чипом «3 в 1» для некоторых областей применения. Внутренне созданные часы (6 МГц, 12 МГц, 24 МГц и 48 МГц) могут быть выведены из устройства и использованы для управления микроконтроллером или внешней логикой. Уникальный номер (FTDIChip-ID?) сжигается в устройство во время изготовления и читается через USB, образуя, таким образом, основу защитного ключа, который может быть использован для защиты программного обеспечения клиентского приложения от копирования.
Один чип USB для асинхронного последовательного интерфейса передачи данных.
Весь USB-протокол обрабатывается на чипе-программирование прошивки не требуется.
Поддержка интерфейса UART для 7 или 8 бит данных, 1 или 2 стоп-бита и odd / even / mark / space/без четности.
Аппаратное обеспечение с полной поддержкой или программное обеспечение X-On / X-Off handshaking.
Скорость передачи данных от 300 бод до 3 мегабод (RS422 / RS485 и на уровнях TTL) и 300 бод до 1 мегабод (RS232).
Встроенная поддержка символов событий и условий разрыва строки.
Новый USB FTDIChip-ID? Особенность.
Новые настраиваемые контакты ввода-вывода CBUS.
Автоматический контроль буфера передачи для приложений RS485.
Передача светодиодный прием светодиодных приводных сигналов.
Новый 48 МГц, 24 МГц, 12 МГц и 6 МГц опции выходного сигнала часов для вождения внешнего MCU или FPGA.
Буферы приема и передачи FIFO для высокой пропускной способности данных.
Буфер приема 256 байт и буфер передачи 128 байт с технологией сглаживания буфера для обеспечения высокой пропускной способности данных.
Регулируемое время ожидания буфера приема.
Синхронные и асинхронные варианты интерфейса режима бит bang с strobes RD # и WR #.
Новая опция режима перерыва CBUS bit.
Интегрированный 1024 бит внутренний EEPROM для конфигурации ввода-вывода и хранения USB VID, PID, серийного номера и строк описания продукта.
Устройство поставляется предварительно запрограммированным с уникальным серийным номером USB.
Поддержка USB приостановить/возобновить работу.
Поддержка шины, самостоятельного питания и высокомощных шин с питанием от USB.
Встроенный преобразователь уровня 3,3 В для ввода-вывода USB.
Интегрированный преобразователь уровня на UART и CBUS для взаимодействия с логикой 5V-1,8 V.
Настоящий 5 В/3,3 В/2,8 В/1,8 в CMOS-привод и TTL-вход.
Опция выходного привода с высоким выходом ввода-вывода.
Встроенные USB резисторы.
Интегрированная схема включения-сброса питания.
Полностью интегрированные часы-не требуется внешний кристалл, осциллятор или резонатор.
Полностью интегрированная фильтрация подачи AVCC-не требуется отдельный контакт AVCC и внешний фильтр R-C.
Функция инверсии сигнала UART.
Режим оптовой передачи через USB.
Работа от 3,3 В до 5,25 в от одного источника питания.
Низкий рабочий ток и подвесной ток USB.
Низкое потребление пропускной способности USB.
Совместимый контроллер хоста UHCI / OHCI / EHCI.
Полная совместимость с USB 2,0.
От-40 °C до 85 °C расширенный диапазон рабочих температур.
О CP2102
Передача данных с одного чипа USB на UART-Интегрированный USB трансивер; Не требуется внешних резисторов-Интегрированные часы; Внешний кристалл не требуется-Внутренняя программируемая прошивка на 1024 байт для идентификации поставщика, идентификации товара, серийного номера, описания мощности, номера выпуска и строк описания товара-EEPROM (CP2102)-EPROM (разовый программируемый) (CP2109)-Схема сброса включения питания на чипе-Регулятор напряжения на чипе-Выход 3,3 В (CP2102)-Выход 3,45 в (CP2109)-100% pin и программное обеспечение, совместимое с CP2101Функциональный USB-контроллер-USB спецификация 2,0 соответствует; Полная скорость (12 Мбит/с)-Подвешивание состояний USB поддерживается через подвешиваемые контактыАсинхронная шина последовательных данных (UART)-Все сигналы интерфейса handshaking и модема-Поддерживаемые форматы данных:-Биты данных: 5, 6, 7 и 8-Стоп-биты: 1, 1,5 и 2-Четность: нечетная, четная, маркировочная, пробел, без четности-Скорость передачи данных: 300 bps до 1 Мбит/с-Буфер приема 576 байт; Буфер передачи 640 байт-Поддерживается аппаратное обеспечение или X-On/X-Off handshaking-Поддержка персонажей событий-Линейная передача изломаДрайверы виртуальных COM-портов-Работает с существующими приложениями COM port PC-Лицензия на бесплатное распределение-Windows 10/8/7/Vista/Server 2003/XP/2000-Mac OS-X/OS-9-LinuxUSBXpress™Поддержка прямого драйвера-Лицензия на бесплатное распределение-Windows 7/Vista/XP/Server 2003/2000-Windows CEПримеры приложений-Обновление RS-232 старых устройств до USB-USB кабель интерфейса сотового телефона-Кабель интерфейса USB-Последовательный адаптер USB на RS-232Напряжение питания-Самопитание: от 3,0 до 3,6 В-Питание от USB-шины: от 4,0 до 5,25 в
При подключении usb-кабеля к операционной системе Windows 7 обнаружит и вызовет мастера установки драйверов, но это также легко (так как это необходимо для других операционных систем) сначала установите программное обеспечение драйвера.
Вы захотите загрузить драйвер и Распакуйте его в любом месте вашего рабочего стола. Как только у вас есть, дважды нажмите на него, чтобы начать установку.
Установка относительно проста и никаких вопросов не задается. Когда это закончится, вы должны увидеть что-то вроде этого:Теперь продолжайте и подключите адаптер. Вы должны получить всплывающий вид вот так:Наконец, Windows должна сообщить, что устройство установлено:В Диспетчере устройств вы должны смотреть на что-то вроде этого:

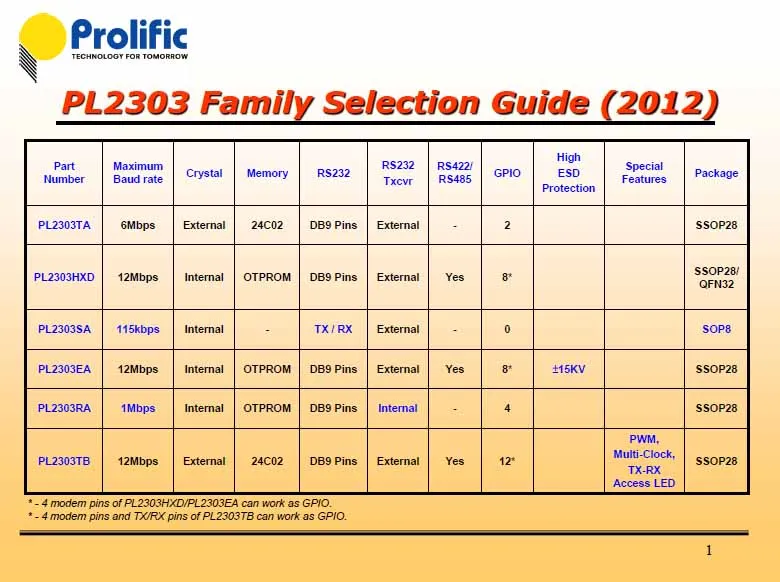

PL2303HXDПолностью соответствует спецификации USB 2,0 (полная скорость)On-chip USB1.1 приемопередатчик, 5v-3,3 v регуляторВстроенный тактовой генератор 96 МГцПоддержка последовательного интерфейса RS232-likeПолнодуплексный передатчик и приемник (TXD и RXD)Шесть контактов управления модемом (RTS,CTS,DTR,DSR,DCD,RI)5,6,7 или 8 бит данныхРежим четности, нечетности, маркировки, пробела или отсутствияОдин, полтора или два стоп-битОшибка четности, ошибка кадра и обнаружение серийного разрываПрограммируемая скорость передачи данных от 75 до 12 бит/сВнешний контроллер понижения мощности драйвера RS232Независимый источник питания для последовательного интерфейсаОбширный механизм управления потокомРегулируемый высокий/Низкий уровень водяного знакаАвтоматическое аппаратное оборудование контроль потока с помощью CTS/RTS или DSR/DTRАвтоматический контроль потока программного обеспечения с XON/XOFFОбнаружение переполнения буфера входящих данныхНастройка 512-байтового двунаправленного буфера данных256 байтовый исходящий буфер и 256 байтовый входящий буфер или 128 байтовый исходящий буфер и 384 байтовый входящий буферПоддерживает удаленное Пробуждение от входных сигналов модемаЧетыре универсальных контакта ввода-вывода (GP0,GP1,GP2,GP3) и четыре дополнительные универсальные контакты ввода-вывода (RI_N, DSR_N, CDC_N и CTS_N)Встроенный OTP ROM Для конфигураций пускового устройстваПоддержка Windows, Mac OS, Linux и WinCEPL-2303HX-это недорогой и высокопроизводительный мостовой контроллер USB-to-Serial. PL-2303HX предоставляет удобное решение для подключения RS-232 полнодуплексного асинхронного последовательного устройства к любому универсальному хосту с поддержкой последовательной шины (USB). Высокосовместимые драйверы PL-2303HX имитируют традиционный COM-порт в большинстве операционных систем, что позволяет существующим приложениям на базе COM-порта легко переноситься и быть готовыми к использованию USB. Модель PL-2303HX предназначена исключительно для мобильных и встроенных решений, что обеспечивает небольшую площадь, которая легко помещается в любые разъемы и портативные устройства. Благодаря очень малому энергопотреблению в режиме работы или приостановки, модель PL-2303HX идеально подходит для работы с электропитанием шины с большим количеством энергии, оставшейся для подключенных устройств. Гибкие требования к уровню сигнала на стороне последовательного порта RS-232 также позволяют PL-2303HX подключаться напрямую к устройствам 3,3 В ~ 1,8 в. PL-2303HX интегрирует Встроенный генератор часов и ПЗУ OTP для сохранения внешнего кристалла и ПЗУ EEP. Клиенты могут проектировать с эффективной стоимостью спецификации и компактным размером печатной платы.ОсобенностиПолное соответствие спецификации USB v1.1Встроенный приемопередатчик USB 1,1 и регулятор 5 в-> 3,3 ВПоддерживает последовательный интерфейс RS-232 с программируемой скоростью передачи данных от 75 bps до 12 Мбит/с (Rev D)Поддерживает интерфейс RS422/RS485 (Rev D)Интегрирует Встроенный генератор часов (Rev D)Встроенная микросхема OTP (одноразовое программирование) ROM Для конфигураций пускового устройства, таких как строка продукта и строка серийного номера (Rev D)Обширный механизм управления потоком, такой как регулируемый высокий/Низкий уровень водяных знаков, автоматическое аппаратное оборудование или управление потоком программного обеспечения и обнаружение переполнения буфера данныхНастраиваемый исходящий буфер 256 байт и входящий буфер 256 байт; Или исходящий буфер 128 байт и входящий буфер 384 байтПоддерживает удаленное Пробуждение от входных сигналов модемаПоддерживает до 8 контактов GPIO (Rev D) - 4 контакта ввода-вывода общего назначения и 4 вспомогательных контакта ввода-вывода общего назначенияТип посылка: SSOP28 / QFN32Программа установки драйвера Windows(Для версий PL2303 HXA, XA, HXD, EA, RA, SA, TA, TB)Версия и дата сборки установщика: 1.14.0 (2016-08-02)Windows Vista/7/8/8.1/10 (32 и 64-бит) WDF WHQL драйвер: v3.8.1.3 ()-Сертифицированный драйвер WHQL для Windows 10 (версии TH1 1507, TH2 1511, RS1 1607)-Сертифицированный драйвер WHQL Windows Server 2016-Сертифицированный драйвер WHQL для Windows Vista, 7, 8, 8,1-Отчет о сертификации Windows-Совместимость с Windows Server 2008, 2008R2, 2012, 2012R2-Автозагрузка драйвера через обновление Windows (Windows 7, 8, 8,1, 10, Server 2016)Windows XP (32 и 64-бит) WDM WHQL драйвер: v2.1.51.238 ()-Сертифицированный драйвер WHQL для Windows XP-Отчет о сертификации Windows-Совместимость с Windows 2000SP4 и Server2003-Поддержка языков установки: английский (по умолчанию), китайский (традиционный и упрощенный), японский-Только для проливного USB VID_067B & PID_2303 и PID_2304-Включает сертификационный отчет, руководство пользователя, примечания по выпуску драйвера и инструмент CheckChipVersion-Установщик поддерживает бесшумную установку (Добавьте параметр “/s” при запуске программы)Примечание:Windows 8/8.1/10 не поддерживаются в версиях чипов EOL PL-2303HXA и PL-2303X.Запустите программу инструментов CheckChipVersion PL2303 в Windows XP/Vista/7, чтобы проверить версию чипа.Поддержка драйверов Windows XP, 2000, 98 и Windows ME прекращена.Prolific рекомендует использовать чип PL-2303HXD (HX Rev D) или PL2303TAPL2303 Android USB хост API SDK v1.0.0.13bТребования:--------USB-устройство с PL2303HXD, PL2303EA, чип контроллера PL2303RAПримечание: PL2303HXA и PL2303XA не поддерживаются (снятые с производства товары)-Устройство на базе Android (планшет/телефоны) с поддержкой USB-режима хоста-Версии ОС Android 3,2 и вышеПакет SDK включает следующее:-------------------------------------1. Образец программного обеспечения PL2303 (поддерживает Android 5,0)-Один порт (pl2303hxdsimpletestwani)-Состояние модема/контроль потока (pl2303hxdmodemstatuswani)-GPIO-контроль (pl2303gpioactivitybarry)-Многопортовый (pluartmultisimpletestwani)2. Руководство пользователя для демонстрационных приложений Android PL23033. Исходный код PL2303 Android4. Библиотека драйверов PL2303 Android Java (поддерживает Android 5,0)5. Справочные документы по разработке приложений для Android PL23036. Список совместимых (протестированных) устройств PL2303 Android USBТакже загрузите приложение для Android из магазина GooglePlay: Prolific PL2303 USB-UART
Установка подключаемого последовательного адаптера USB к RS-232 DB9 на Windows 7
При подключении usb-кабеля к операционной системе Windows 7 обнаружит и вызовет мастера установки драйверов, но это также легко (так как это необходимо для других операционных систем) сначала установите программное обеспечение драйвера.
Вы захотите загрузить драйвер и Распакуйте его в любом месте вашего рабочего стола. Как только у вас есть, дважды нажмите на него, чтобы начать установку.
Установка относительно проста и никаких вопросов не задается. Когда это закончится, вы должны увидеть что-то вроде этого:Теперь продолжайте и подключите адаптер. Вы должны получить всплывающий вид вот так:Наконец, Windows должна сообщить, что устройство установлено:В Диспетчере устройств вы должны смотреть на что-то вроде этого:
> Доставка и обработка1. Время обработки: 1-3 дня для всех заказов.2. Особые пожелания: Пожалуйста, перечисляйте свои особые пожелания (цвет посылка и т. д.) в разделе Примечания при оформлении заказа.3. Способ доставки: Большинство заказов (менее 2 кг) отправляются стандартной доставкой Aliexpress/почтой Нидерландов/почтой ШвейцарииЗаказы на сумму менее 5 долл. США отправляются методом доставки продавца.Любые другие требования относительно способа доставки, пожалуйста, свяжитесь с нами.4. Время доставки: обычно 15-60 дней для получения заказа, за исключением Бразилии. Иногда время доставки может быть долгим и варьироваться, особенно в праздничный сезон.Пожалуйста, свяжитесь с нами, если вам нужна помощь для отслеживания.5. Ввозные пошлины: ввозные пошлины, налоги и сборы не включены в цену товара или стоимость доставки.
> Возврат и возврат средствПолитика Возврата: Мы принимаем Aliexpress политику возврата; Покупатель оплачивает обратную доставку.Политика Возврата: Мы предоставляем надежную политику обслуживания.• Если вы получили товар сломанным. Свяжитесь с нами для полного возврата денег или замены.• Если вы не получили товар в Заявленное время доставки. Свяжитесь с нами для полного возврата денег или замены.• Если вы получили товар с проблемой качества, свяжитесь с нами для возврата половины или полной суммы.• В случае недовольства товаром, пожалуйста, сначала свяжитесь с нами, чтобы открыть спор или оставить отрицательотзывы в.ОтзывыЕсли вы удовлетворены товаром, находящимся в хорошем состоянии, мы искренне просим вас оставить нам 5-звездочный положительный отзывы в.Если вы недовольны товаром или обслуживанием, пожалуйста, сначала свяжитесь с нами, мы предоставим лучшее решение и сделаем все возможное, чтобы предоставить вам отличный сервис.
Отзывы покупателей
Страна: RU Ships From: China Cable length: 6FT Color: PL2303TA 2-RXD-FEMAL Доставка: Standard Shipping 03.07.2021
отлично совместимо в Эвотор 7.3 и весами Атол Марта
Страна: RU Ships From: China Cable length: 6FT Color: PL2303TA 2-RXD-FEMAL Доставка: Standard Shipping 03.07.2021
покупал для подключения весов Атол Марта к Эвотор 7.3 - работает. Здесь еще более совместимый чип pl 2303 TA. Мне этот шнур нужен взамен родному шнуру, так как этот шнур короткий и цельный. Родной шнур поставляется очень длинный и состоит из двух шнуров. Я пользовался еще модификацеий - hdx - он хуже совместим, это проявляется в отваливании весов от Эвотора. С этим все хорошо.
