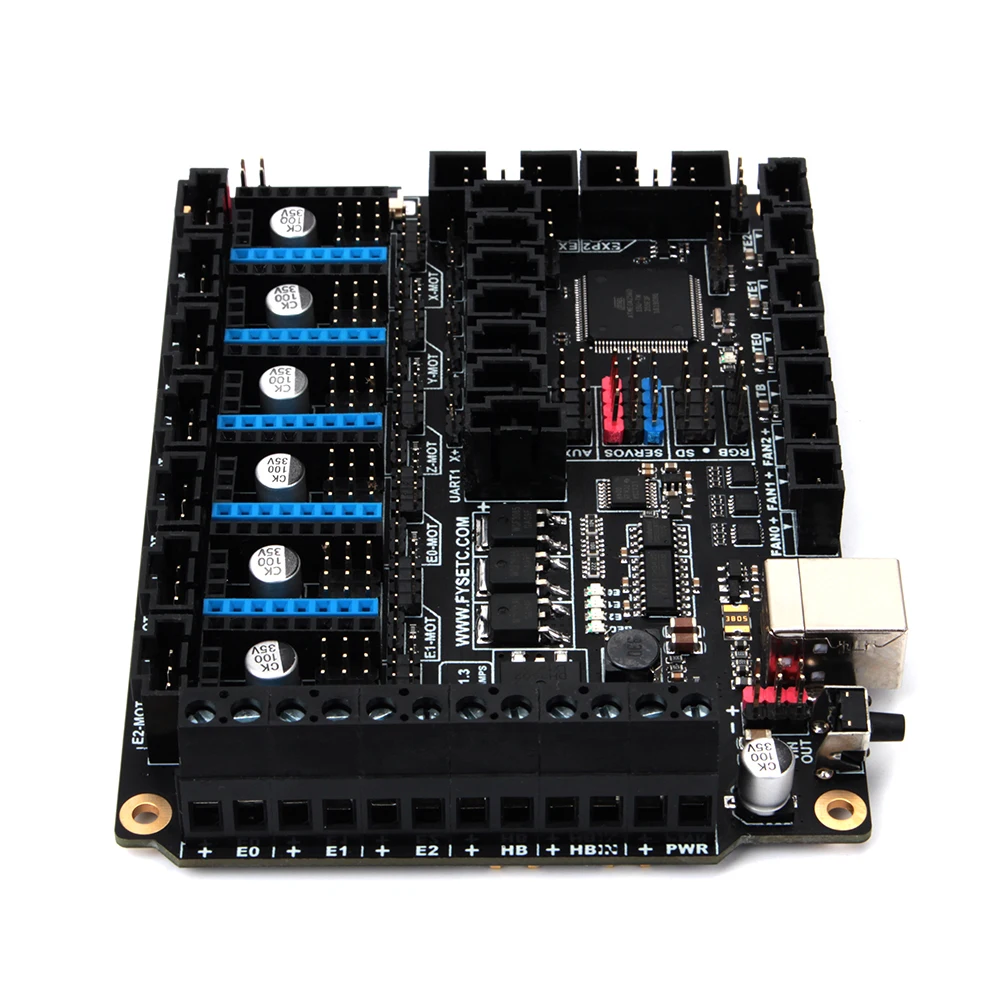

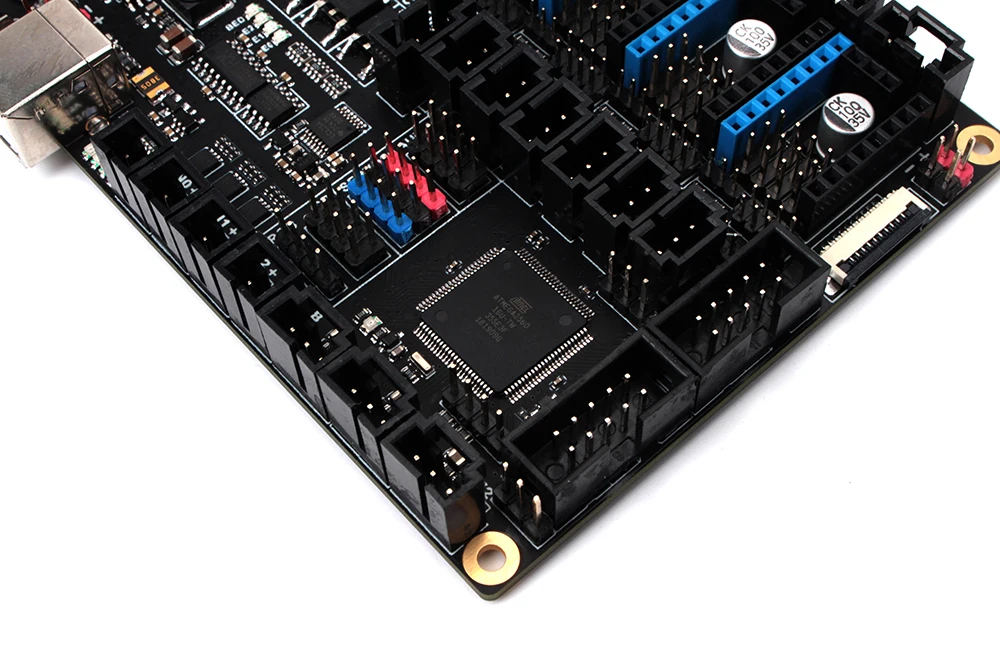

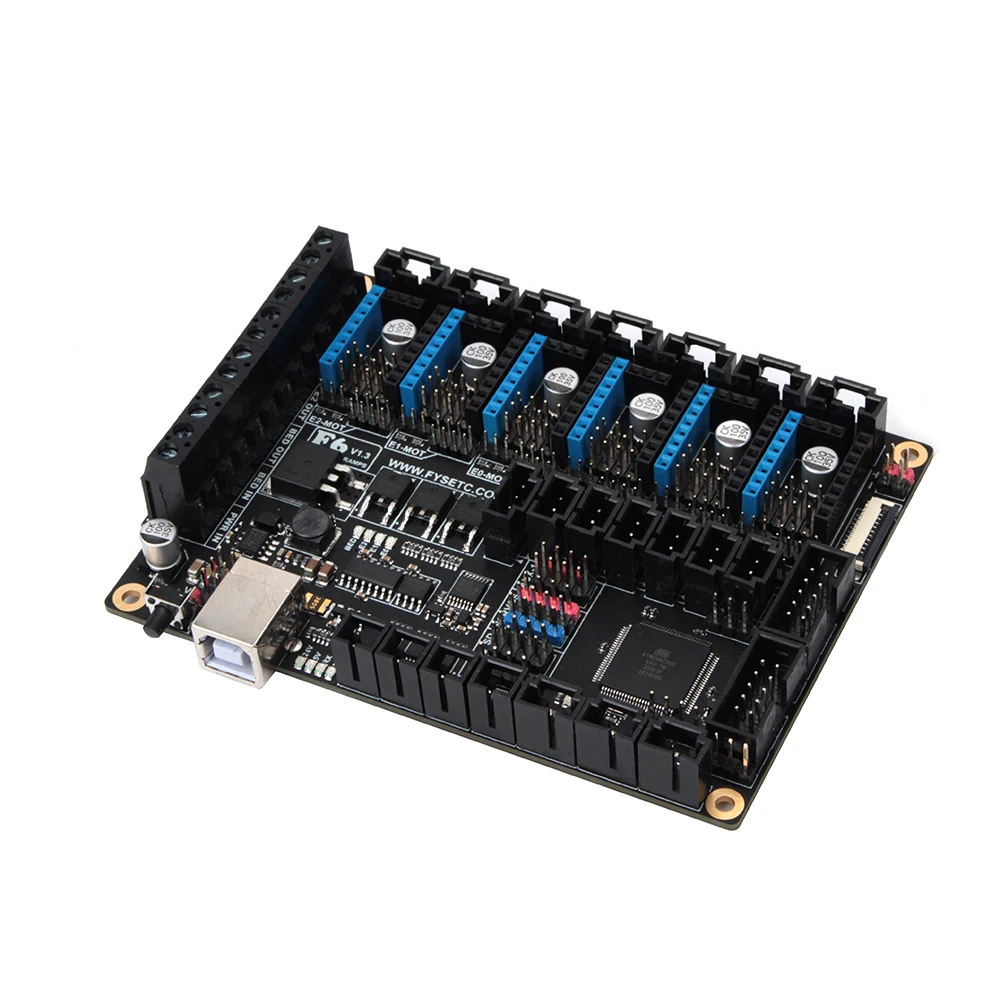

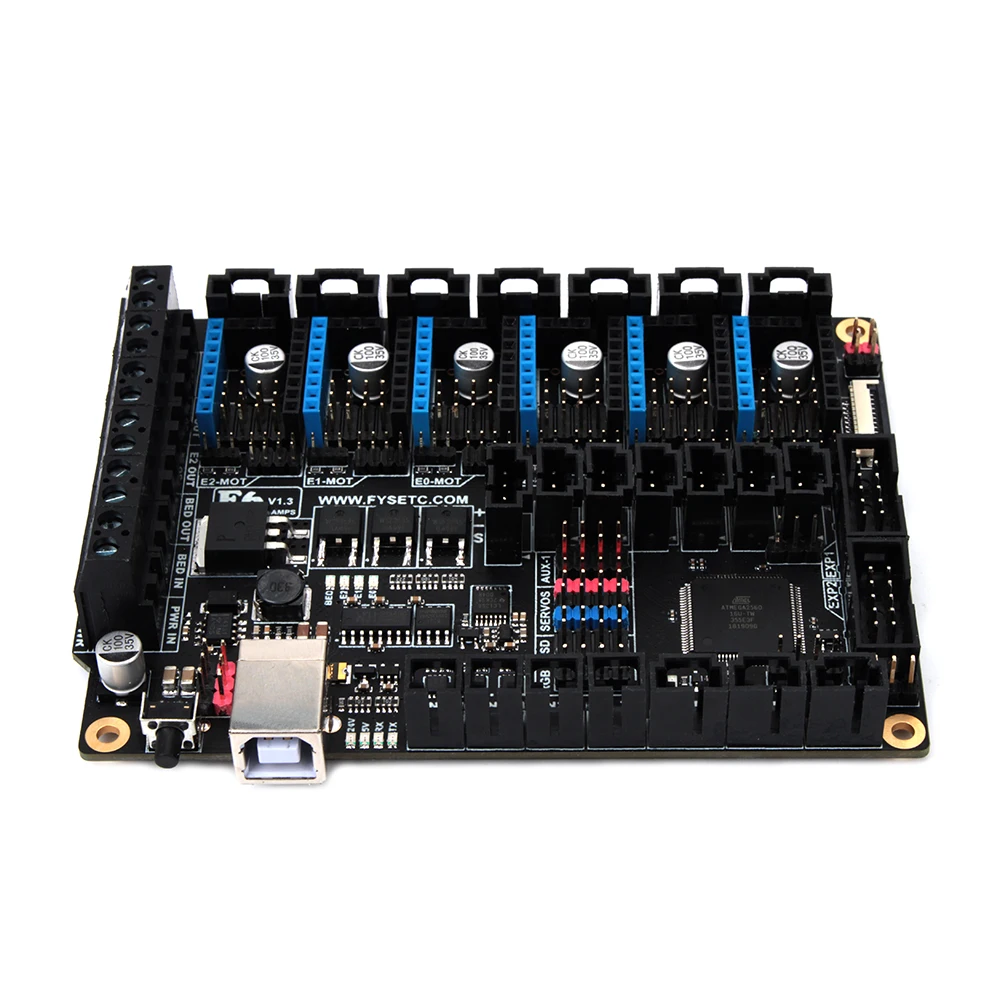

Плата FYSETC F6 V1.3, все-в-одном, электроника для Ender-3 3D-принтеров, ЧПУ устройств, до 6 драйверов двигателей для TMC2130 SPI VS SKR V1.3
Описание продукта

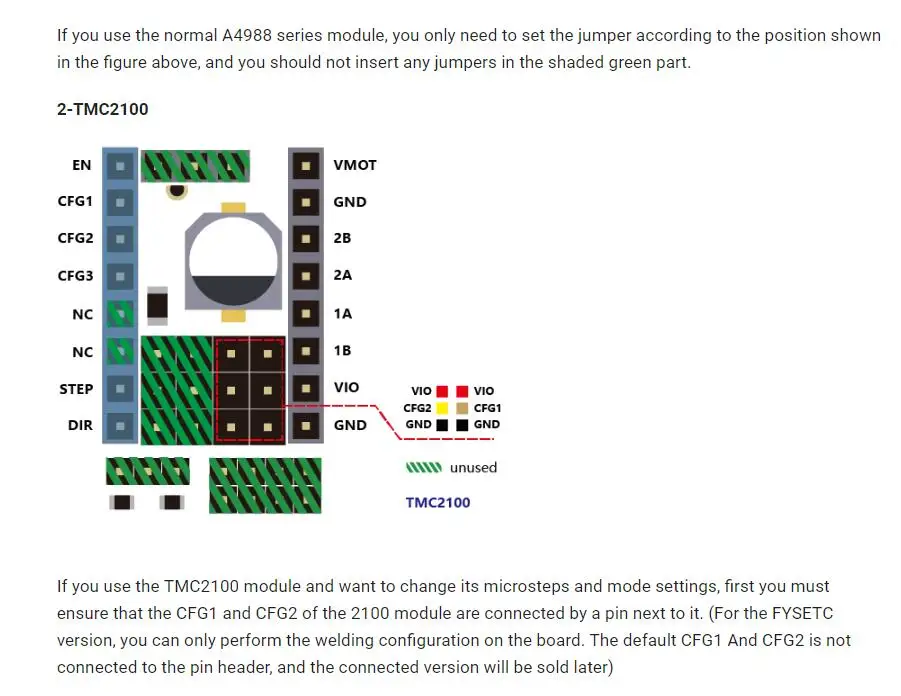

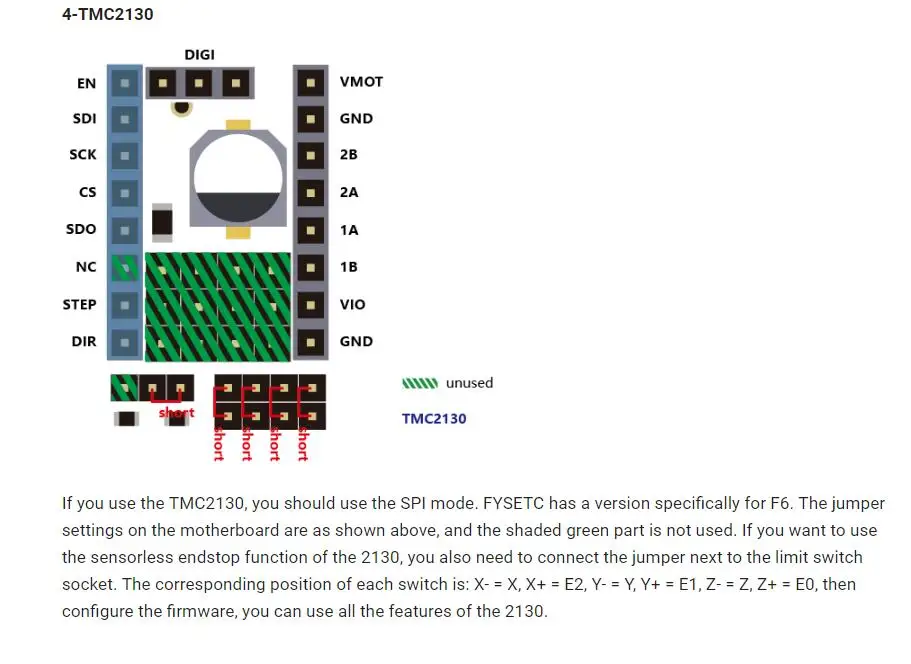

Плата FYSETC F6 является многофункциональным универсальным электронным решением для 3D-принтеров и других устройств с ЧПУ. Он предоставляет шесть слотов для драйверов и поддерживает совместимые Шаговые драйверы Pololu pin, особенно модули для драйверов TMC. Нет необходимости в перелетах проводов при использовании TMC2100, TMC2130 SPI, доступны другие функции настройки контактов.
Особенности
• Компактный размер: 127,35 мм x 92 мм
• Полностью интегрированное комплексное решение:
-Совместимость с Arduino 2560-R3 (работает со спринтер, повторитель-прошивка, Марлин из коробки)
-CH340 для высокоскоростного последовательного подключения USB
• Универсальная мощность:
-Можно использовать с 9V-28V для двигателей/подогреваемой платформы
-Интегрированные высокоточные регуляторы мощности (DC/DC): 5V 3A Max
-Автоселектор входа питания для ATmega/logic (Автономный или Питание от USB)
• Удобный дисплей + разъем SD-CARD:
-RepRapDiscount SmartController совместимый контактный разъем на плате
-10P FPC для последовательного сенсорного дисплея
-2x4 вывод для SD-карты moudle

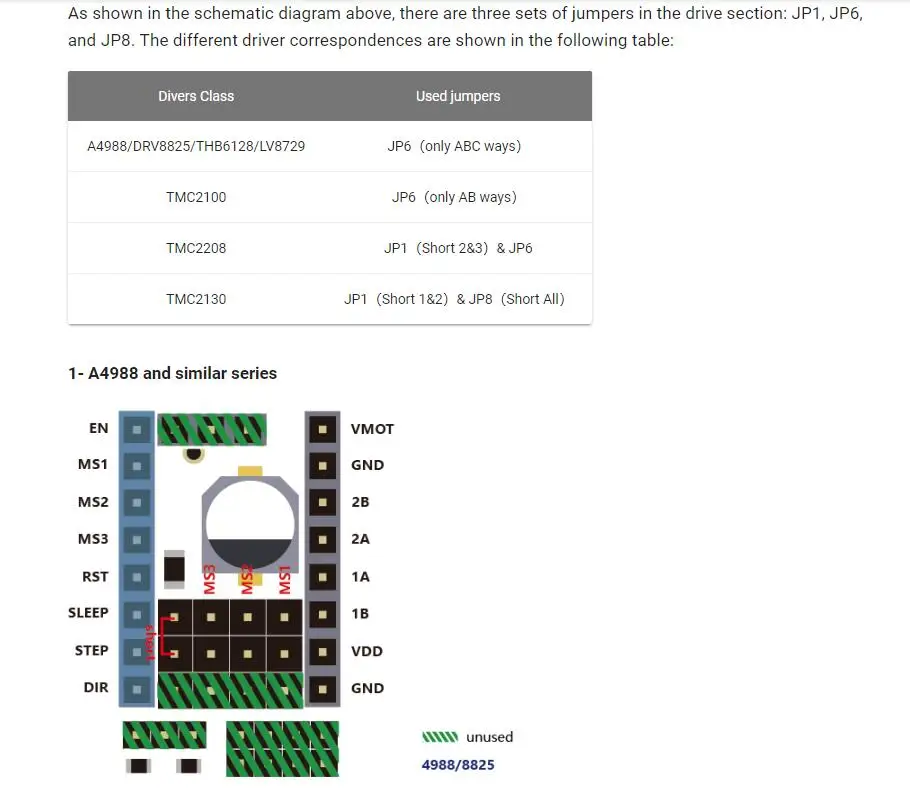

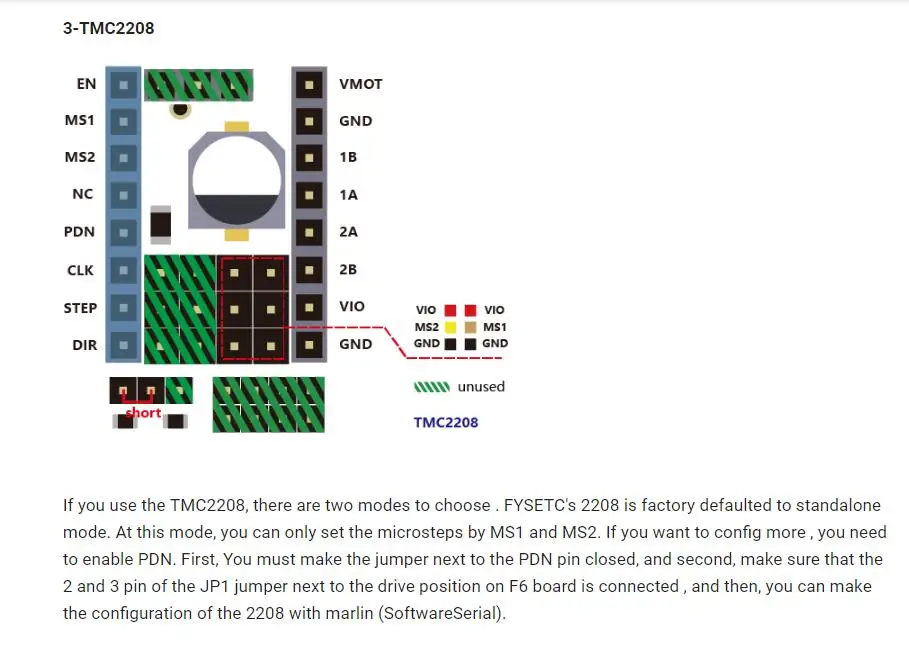

• До 6 драйверов двигателя с легкой настройкой микрошагов и поддержкой драйвера TMC без полетного провода
• 10 мощных МОП-выходов PWM (1 для очага, 3 для теплового конца, 3 для вентиляторов, 3 для светодиодной ленты RGB)
• Горячая кровать разработана как отдельный вход питания для максимального тока
• Все неиспользуемые контакты выводятся из контактных разъемов
• Встроенная Внешняя вспышка 2 МБ SPI
• Печатная плата:
-4 слоя
-Внутренние слои меди 2 унции, внешние слои 1 унция
-Высокое качество, высокая температура FR4-TG130 PCB
-Золотая отделка ENIG
Если у вас есть какие-либо вопросы по использованию метода, перейдите по ссылке:
Https://fysetc.github.io/F6_V1.3/
Https://www.facebook.com/groups/197476557529090/
Https://www.thingiverse.com/thing:3112629
Если у вас есть какие-либо вопросы по использованию платы в Ender-3 году, вы можете обратиться к ней
Https://www.youtube.com/watch?v=cJMsqyWJYMU&feature=youtu.be&fbclid=IwAR2VcBigxn6pqpf_VUpfoK4JVHrOwUTyLiZyyQMnOgmURzNwyhDcELkvGT8
Если вам нужен чехол для доски, вы можете обратиться по ссылке
Https://www.thingiverse.com/thing:3589655

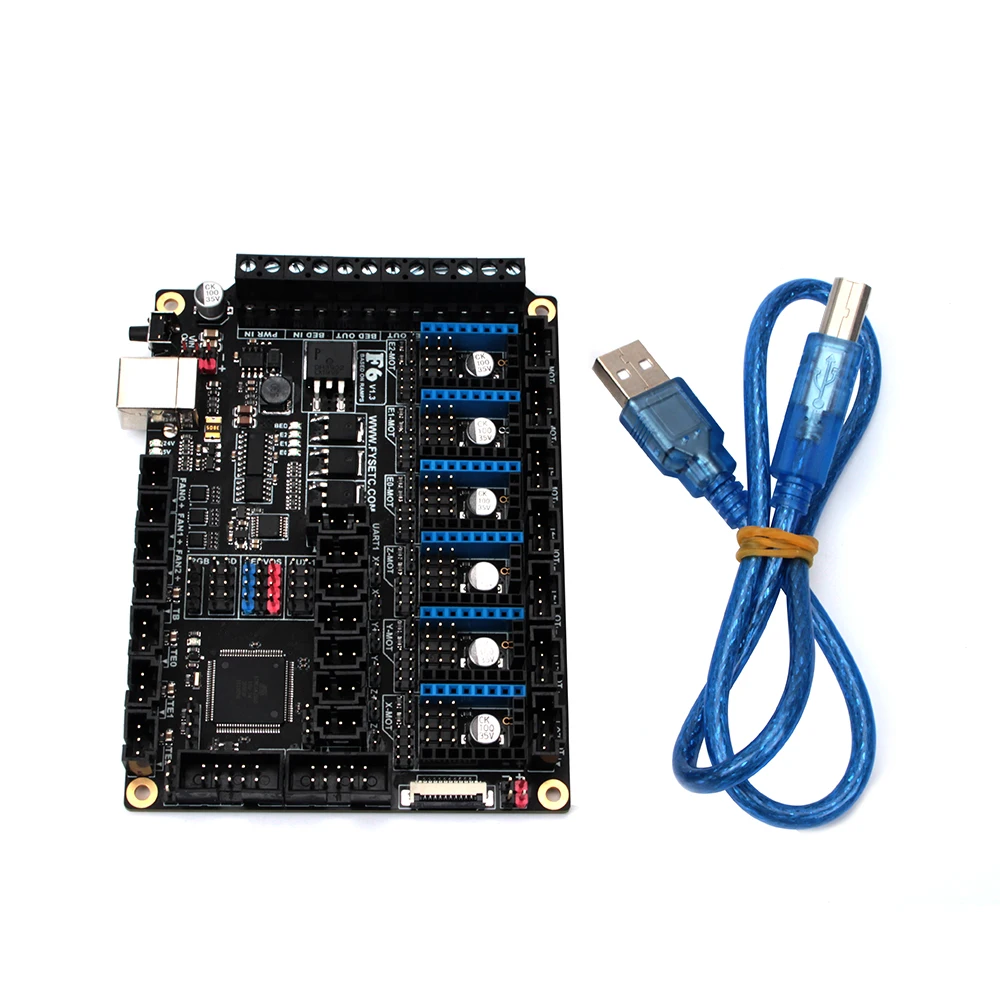

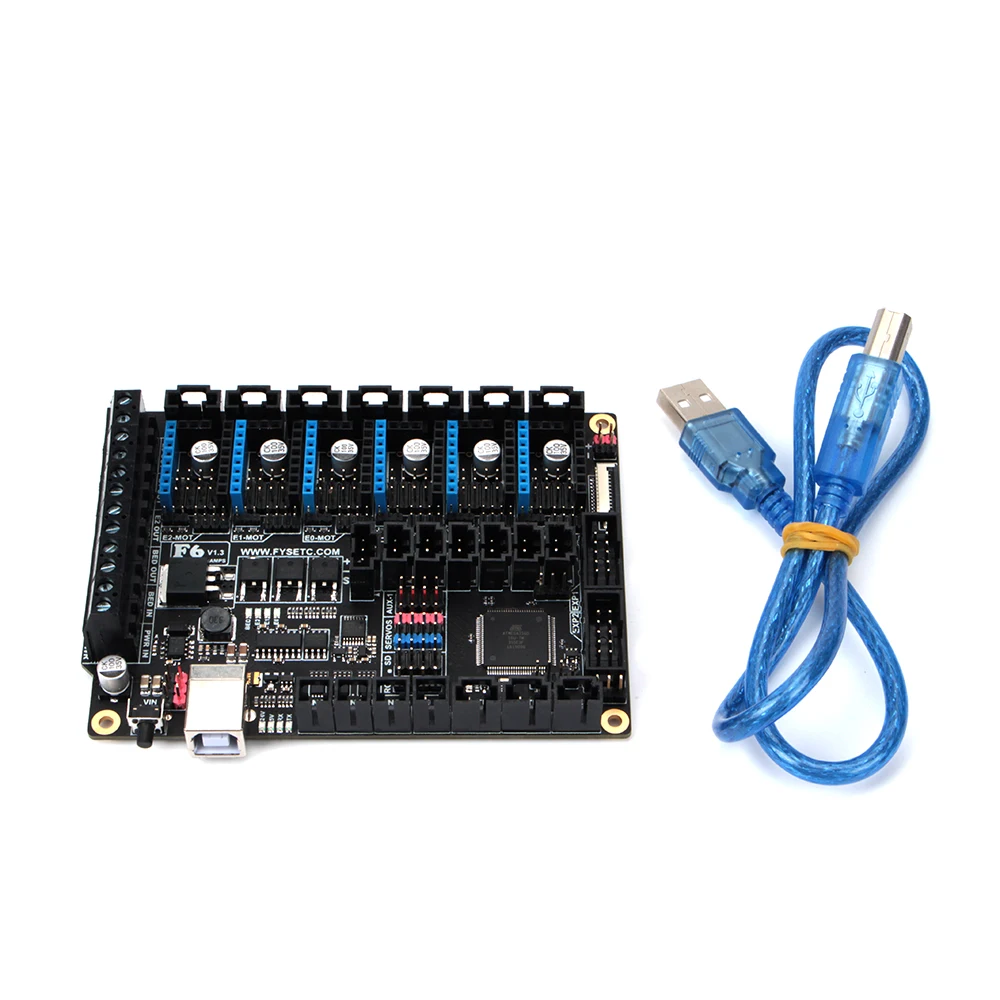

Комплектация посылка
1 шт. F6 V1.3
1 шт. USB
1 комплект джемпер
4 шт. 2pin MX2.54
9 шт. 3pin MX2.54
8 шт. 4pin MX2.54
