Последнее обновление: 31.03.2022
Набор для платы ЖК-контроллер поддерживает ЖК-Модель:
LM190WX2-TLB1
Если вы не убедитесь, что плата контроллера в комплекте Поддерживает ли ваша ЖК-панель, пожалуйста, свяжитесь с нами в любое время! :)
Описание товара
1. Общее описание платы ЖК-контроллера

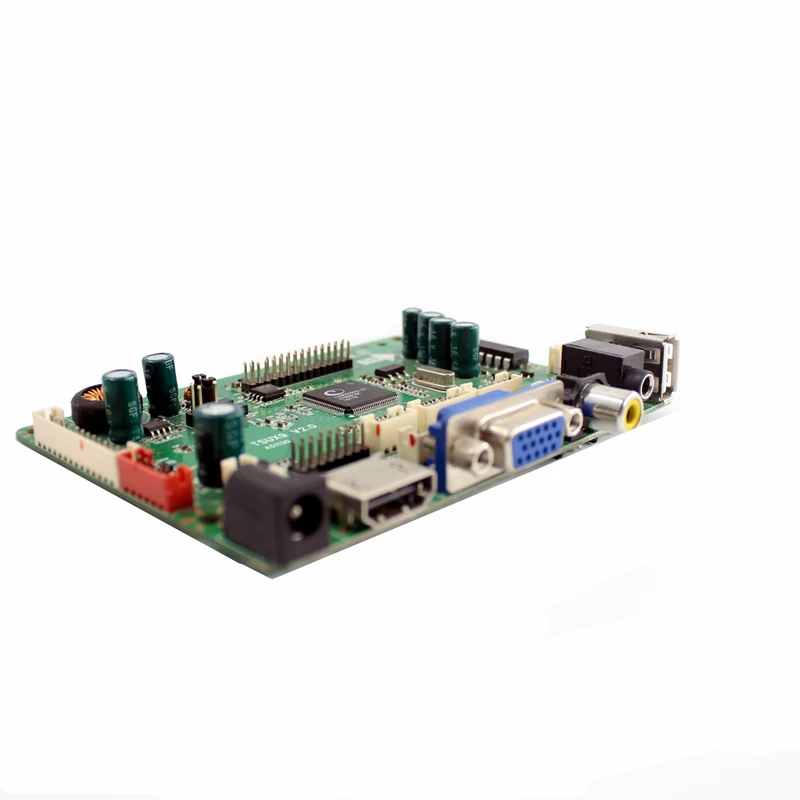

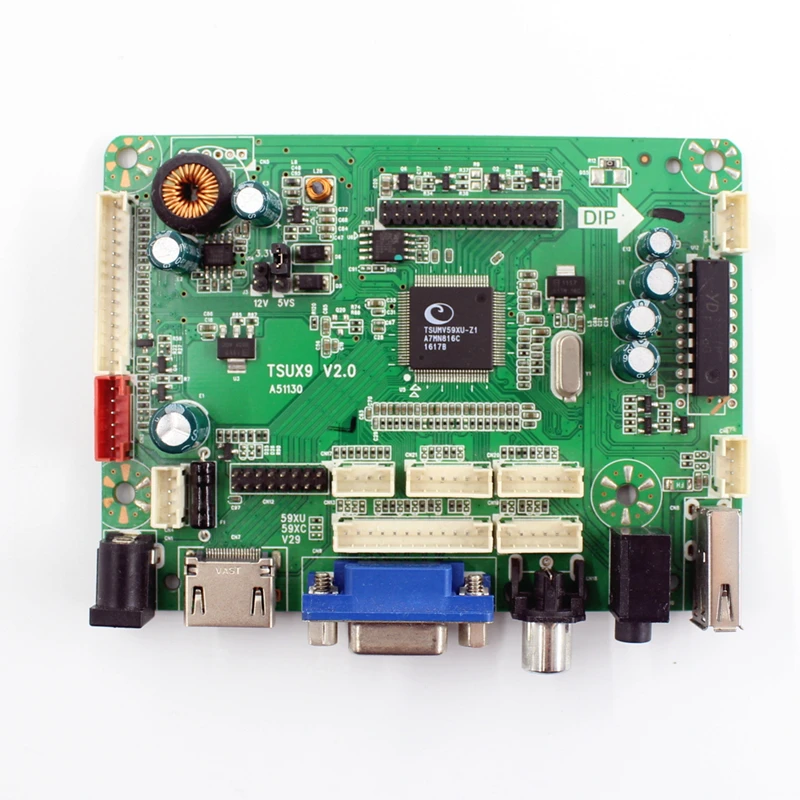

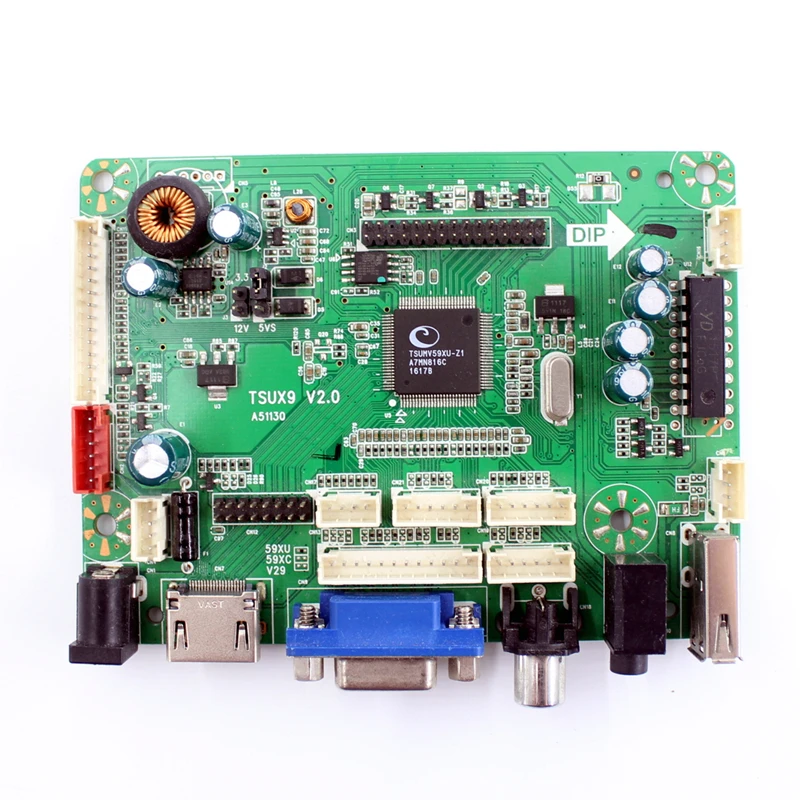

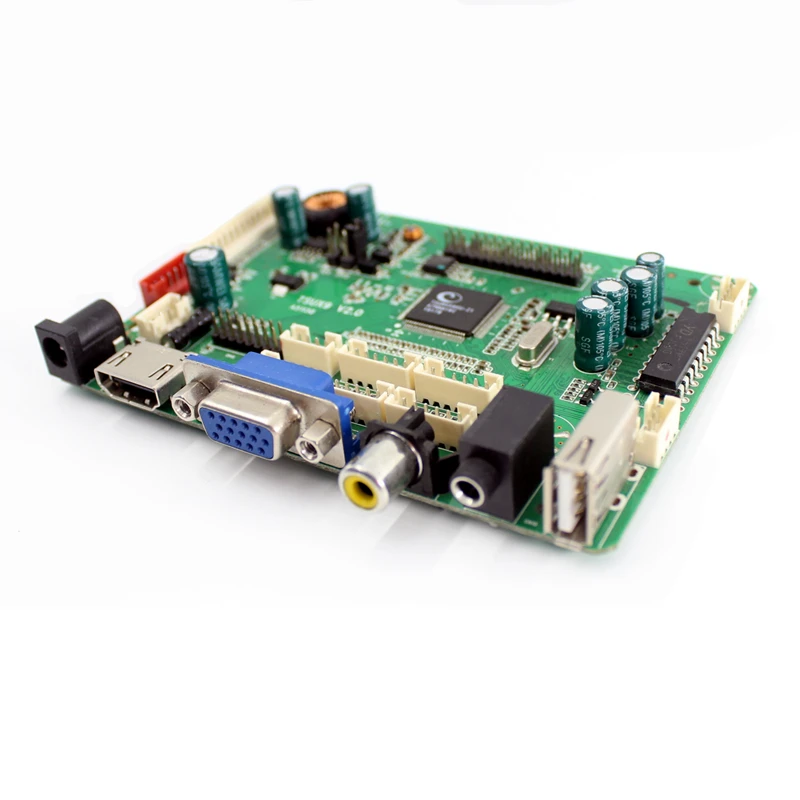

TSU59 V2.0Многофункциональная плата ЖК-контроллера, поддерживающая HDMI-Совместимость
VGA + AV + YPBPR (опционально) различные входные видео сигнала и Двухканальный 8 бит LVDS выходной интерфейс. LVDS выходной сигнал может до 1920X1080 @ 60 Гц.
TSU59 V2.0С функцией аудио Мощность аудиовыхода составляет 2X8Ω * 2 Вт.
Поддержка аудио-выхода, совместимого с HDMI.
TSU59 V2.0Можно использовать внутренний контактный разъем вместо стандартного разъема.

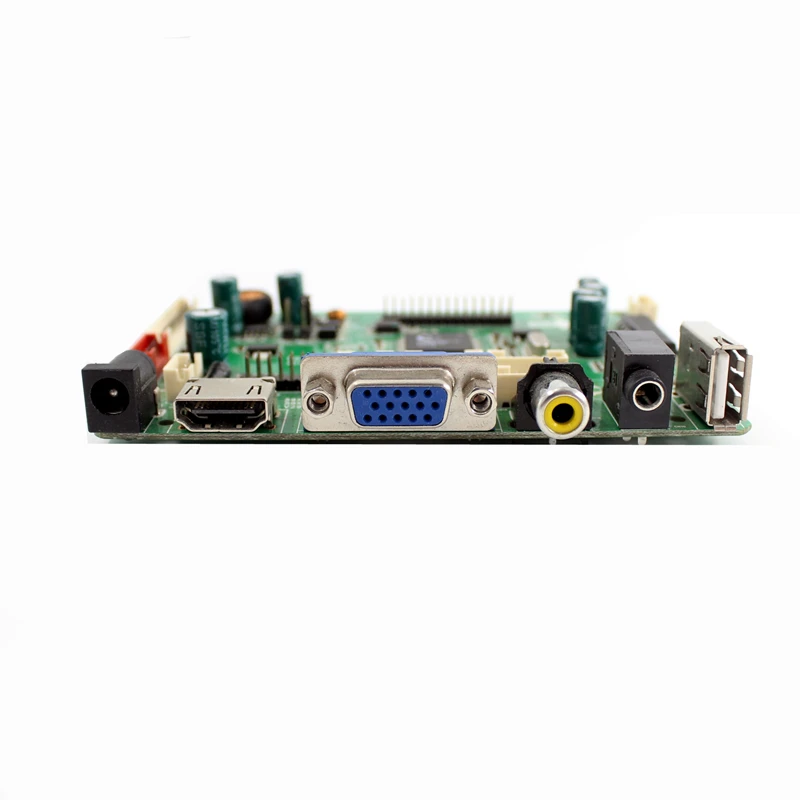

Такие как: DC jack , HDMI-совместимый, VGA,AV ,Ypbpr, аудио, USB разъем. Это будет легко для вас встраивать эту доску в ваши продукты.
2.. Функциональная макетная плата ЖК-контроллера
Набор микросхем
TSUMV59XU-Z1(Mstar)
Поддержка ЖК-панели
Интерфейс
Одноместный/Двойной LVDS
Разрешение
До 1920X1080 @ 60 Гц
Мощность
Для доски
12V DC источник питания
К ЖК-панели
3,3 В, 5 В, 12 В
Управление
Режим низкого энергопотребления
Режим ожидания
<0,5 W
Язык OSD
Английский, китайский, корейский, французский, немецкий, португальский, итальянский
Русский, испанский, другой язык можно настроить.
Ключевая функция
7 клавиш
Питание, меню, Vol-,Vol +,CH-,CH +, вход
5 клавиш
Питание, меню, вверх, вниз, выход/вход
Видео вход
HDMI-совместимый
480i,480p,576i,576p,720p
1080i,1080p
VGA
Аналоговый RGB(0.7Vp-p)
V-H сепаратор синхронизации (TTL)
Ypbpr (опционально)
480i,480p,576i,576p,720p,1080i,1080p
AV(CVBS)
Видеосистема
PAL/NTSC/SECAM
Уровень видео
1,0 vp-р ± 5%
Usb-вход
Поддержка обновления прошивки и функции медиаплеера
Аудио вход
0,2-1,5 Vrms
Аудиовыход
2X2W (8Ω) THD + N<10%
Расширенная функция
ИК-контроль, Пользовательский логотип загрузки, заводская настройка, блокировка меню OSD. Несколько режимов отображения (нормальное, левое/правое зеркало, вверх/вниз зеркало, флип 180 градусов), регулировка яркости подсветки (режим затемнения постоянного тока)

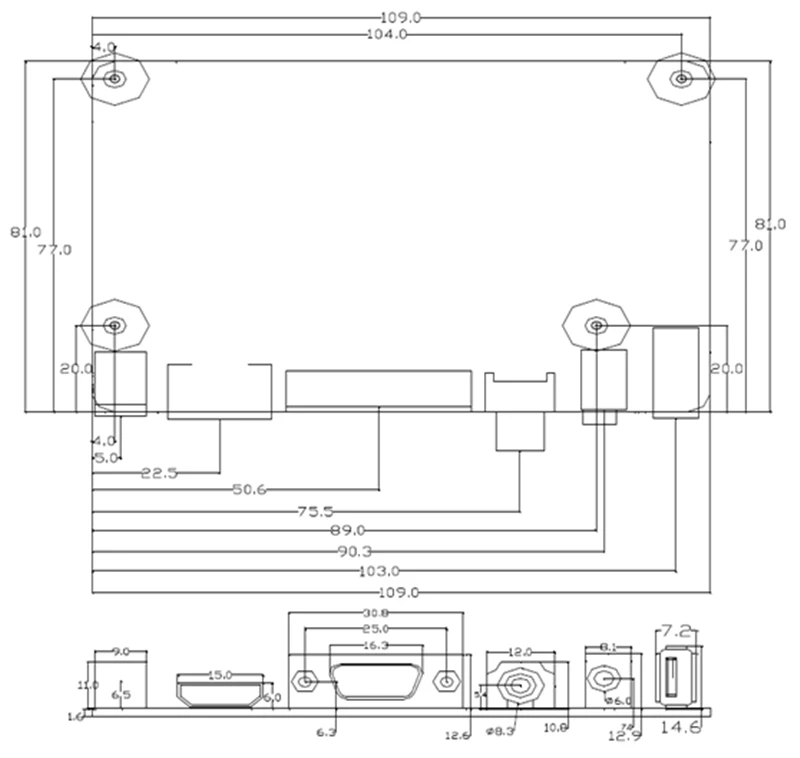

3. Размеры печатной платыПлаты ЖК-контроллера

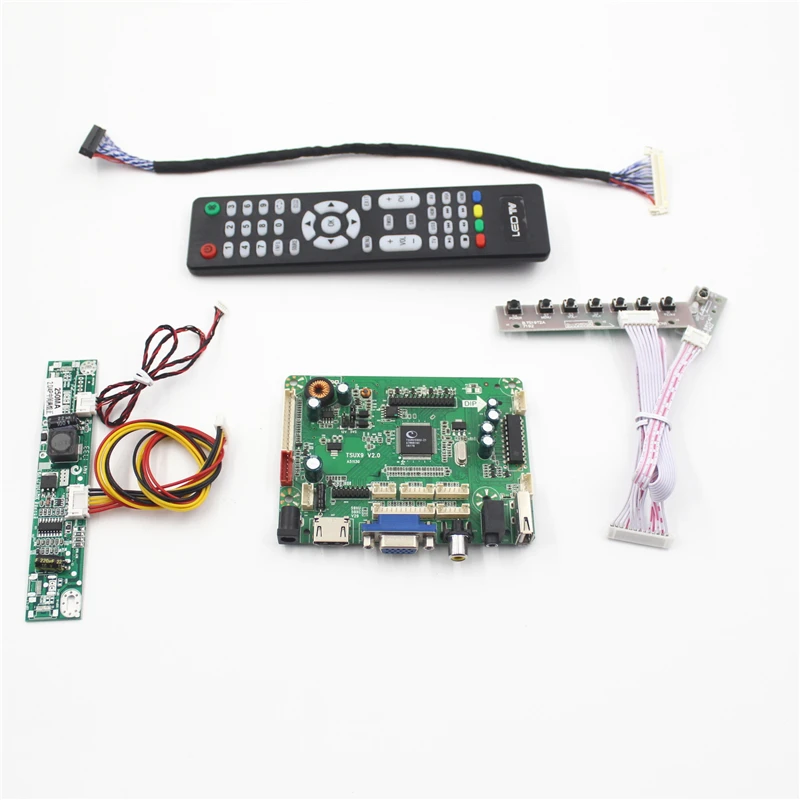

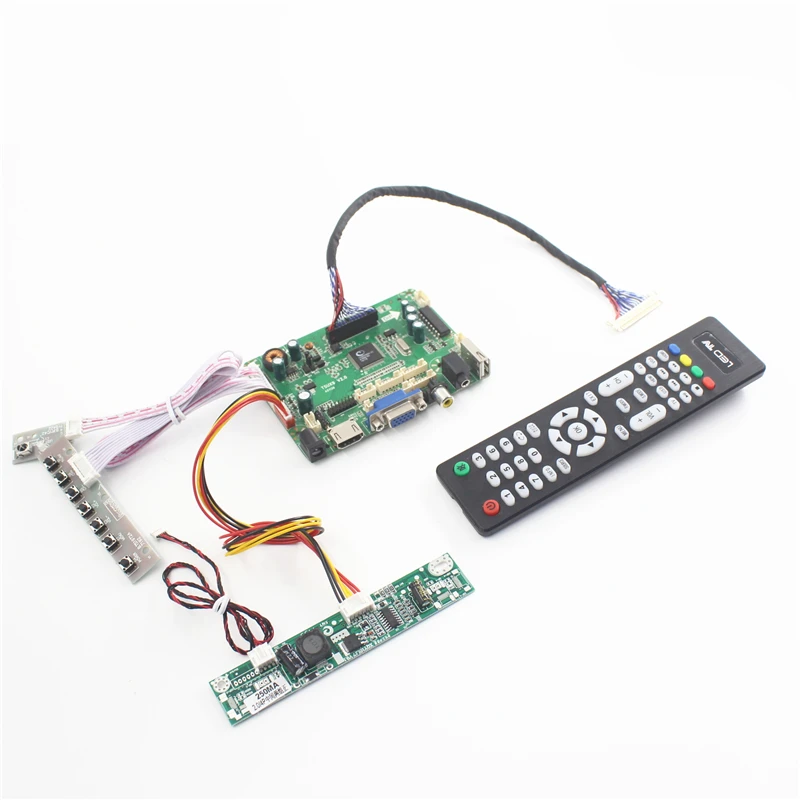

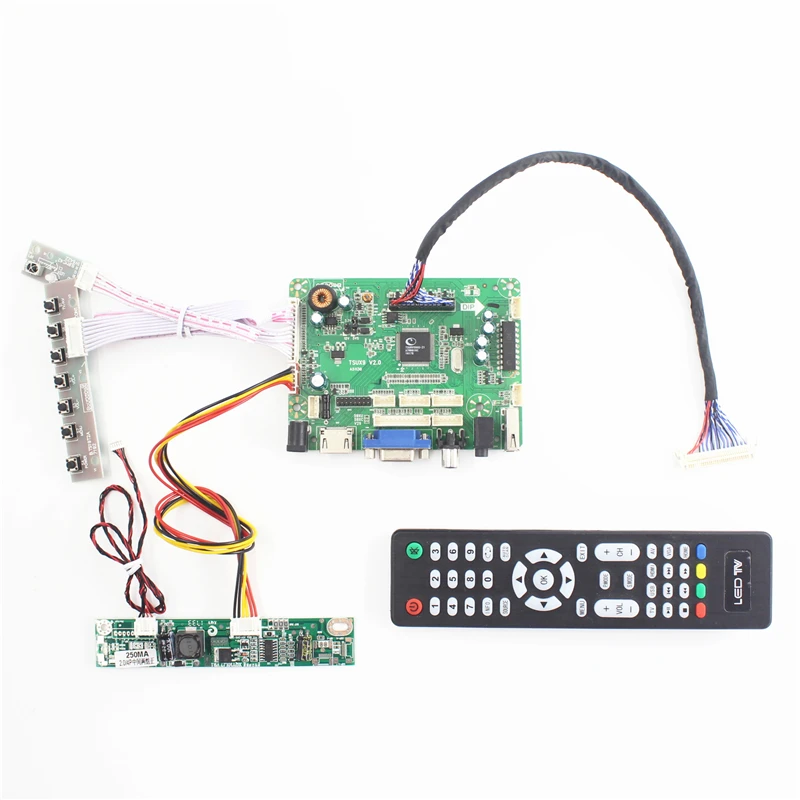

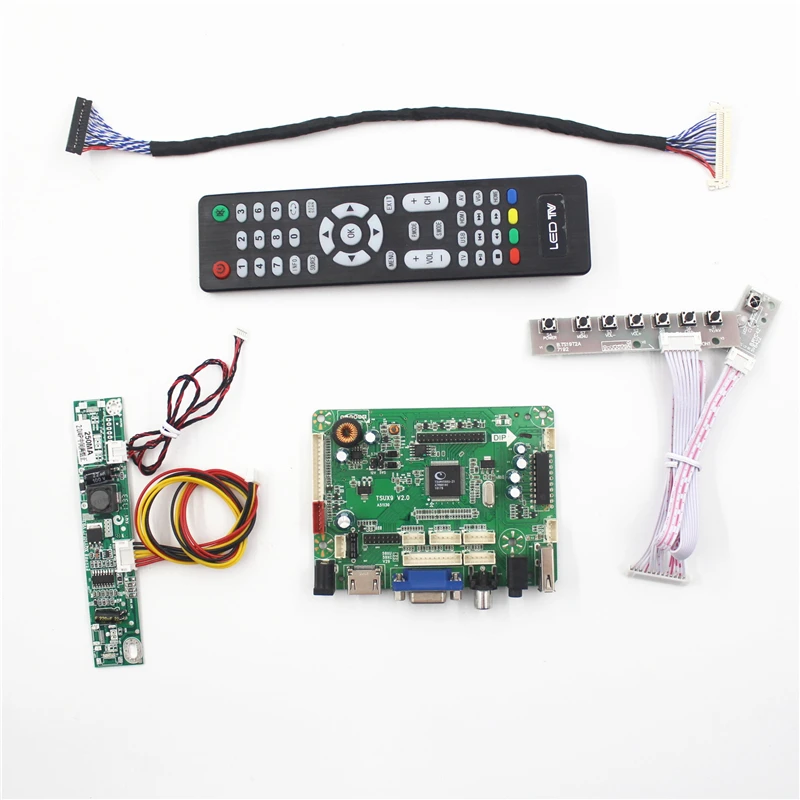

4. Посылка включает в себя:
Плата ЖК-контроллера-1 шт.
1 кабель LVDS
Плата OSD с кабелем-1 шт.
Плата драйвера ЖК-дисплея с кабелем-1 шт.
1 пульт дистанционного управления
