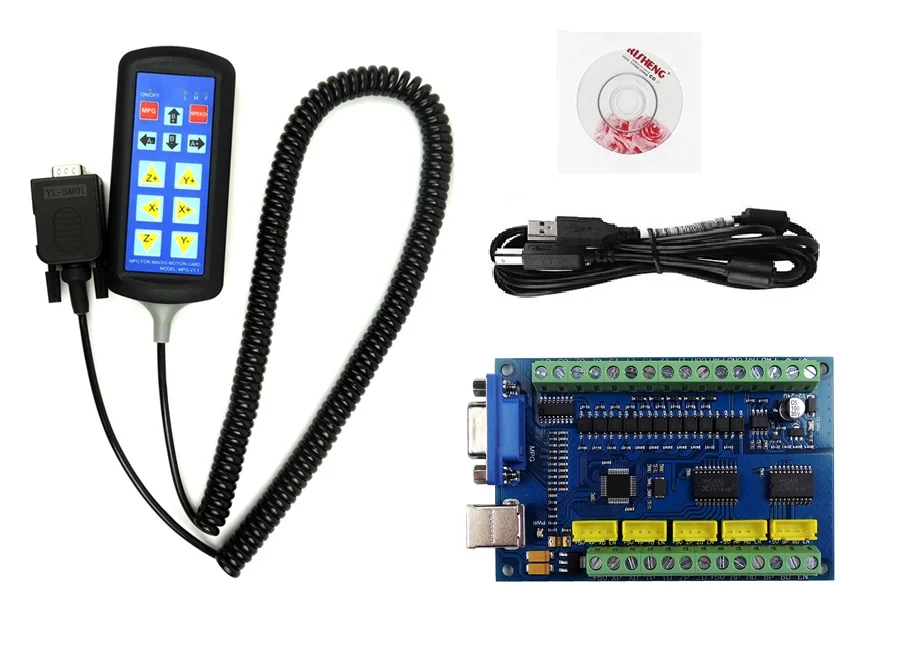

Коммутационная плата для платы контроллера движения MACH3 USB 5 Axis 100 кГц USBCNC Гладкий Степпер + 1 ручка (можно использовать только для карты STB5100)

5-осевой USB-контроллер STB5100 mach3, подходит для всех версий программного обеспечения mach3, поддерживает все версии операционной системы Windows, прост в использовании, очень подходит для пользователей, использующих программное обеспечение mach3 для изготовления гравировального станка.

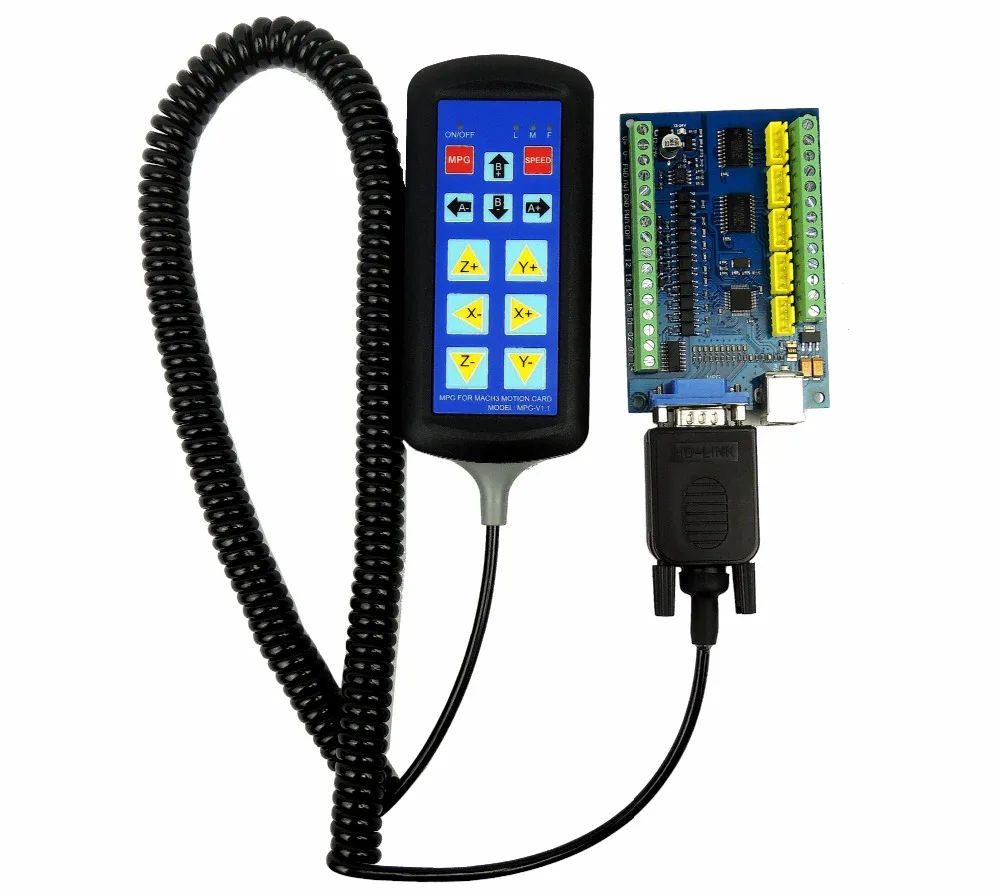

MPG-V1.1 используется с 5-осевой картой управления USB mach3 STB5100. Другие карты управления не подходят. Двигатель Управляется кнопкой вручную. Когда ходовая дистанция двигателя изменяется, координаты mach3 будут следовать за изменениями, которые просты в эксплуатации и в использовании.

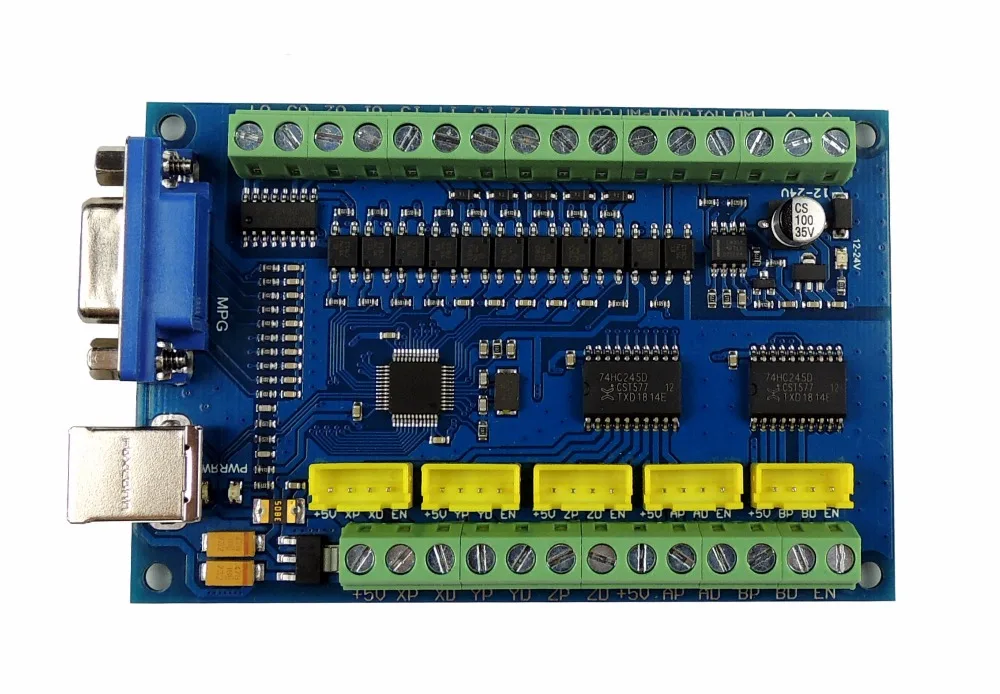

Функция карты управления STB5100:

1. Поддержка операционных систем Windows XP, Windows 7 32/64 бит, Windows 8, Windows 10;

2. Применимо ко всем версиям программного обеспечения mach3;

3. Поддержка 5-осевого двигателя с ЧПУ, может подключаться к пяти шаговым двигателям или серводвигателю;

4. Максимальная выходная частота импульсов составляет 100 кГц, а ширина импульса может автоматически изменяться с учетом частоты импульсов, что может быть применимо к драйверу с замкнутым циклом строгих требований к импульсу;

5. Можно подключить пять интерфейсов входного сигнала с изоляцией оптопары: концевой выключатель, выключатель аварийной остановки, автоматический датчик нуля инструмента, домашний выключатель, переключатель датчик NPN;

6. Интерфейс сигнала управления инвертором (изоляция оптопары): сигнал управления скоростью на выходе 0-10 В, сигнал управления скоростью ШИМ, сигнал управления запуском шпинделя, используется для программного обеспечения mach3 для управления скоростью шпинделя, запуск и остановка;

7. Четыре универсальных интерфейса выходного сигнала, максимальный выходной ток 500 мА, могут управлять реле, соленоидными клапанами, используемыми для управления туманом, насосами, цилиндрами и другим оборудованием;

8. Поддержка внешнего подключения электронного маховика, Используйте интерфейс HDR15 для подключения электронного маховика, используемого для ручного управления станками;

9. Добавьте интерфейс включения сигнала, может использоваться для управления включением сигнала драйвера;

10. Питание карты управления: напряжение 12-24 В постоянного тока, ток более 500 мА.

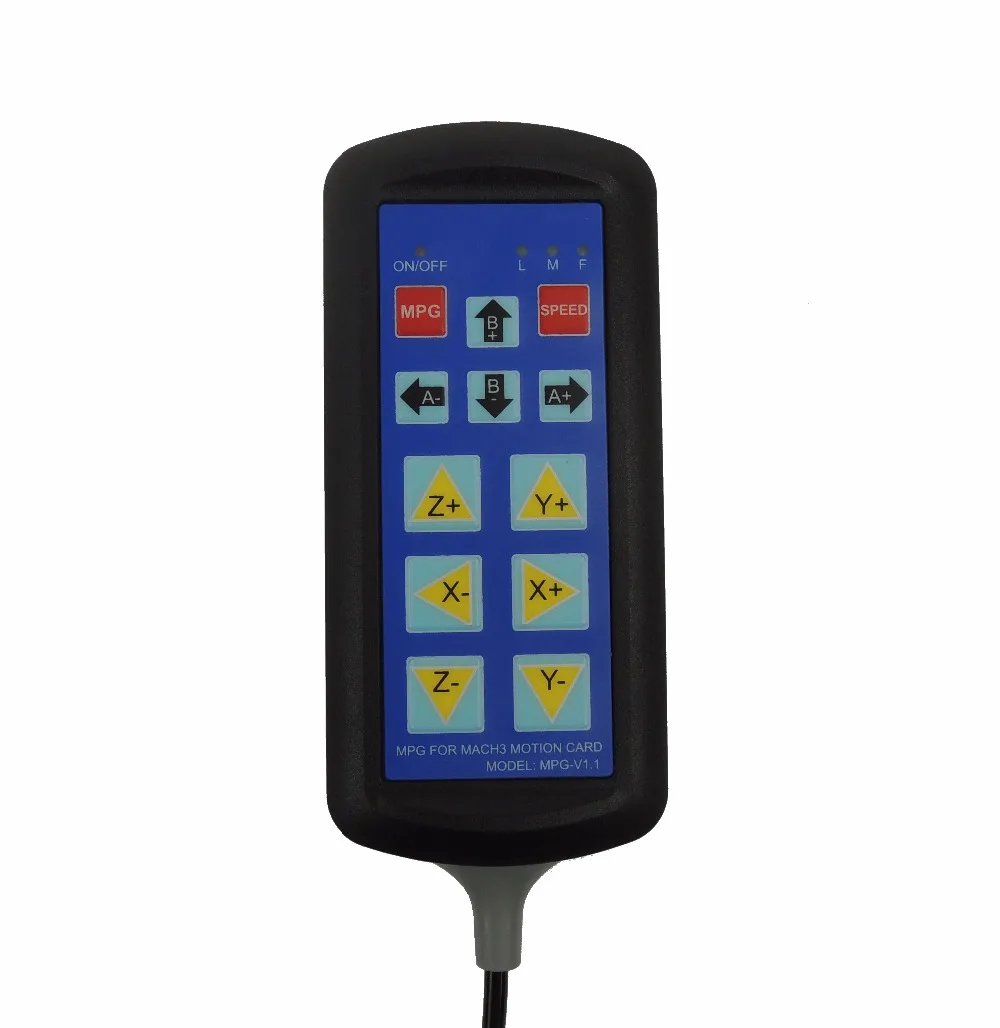

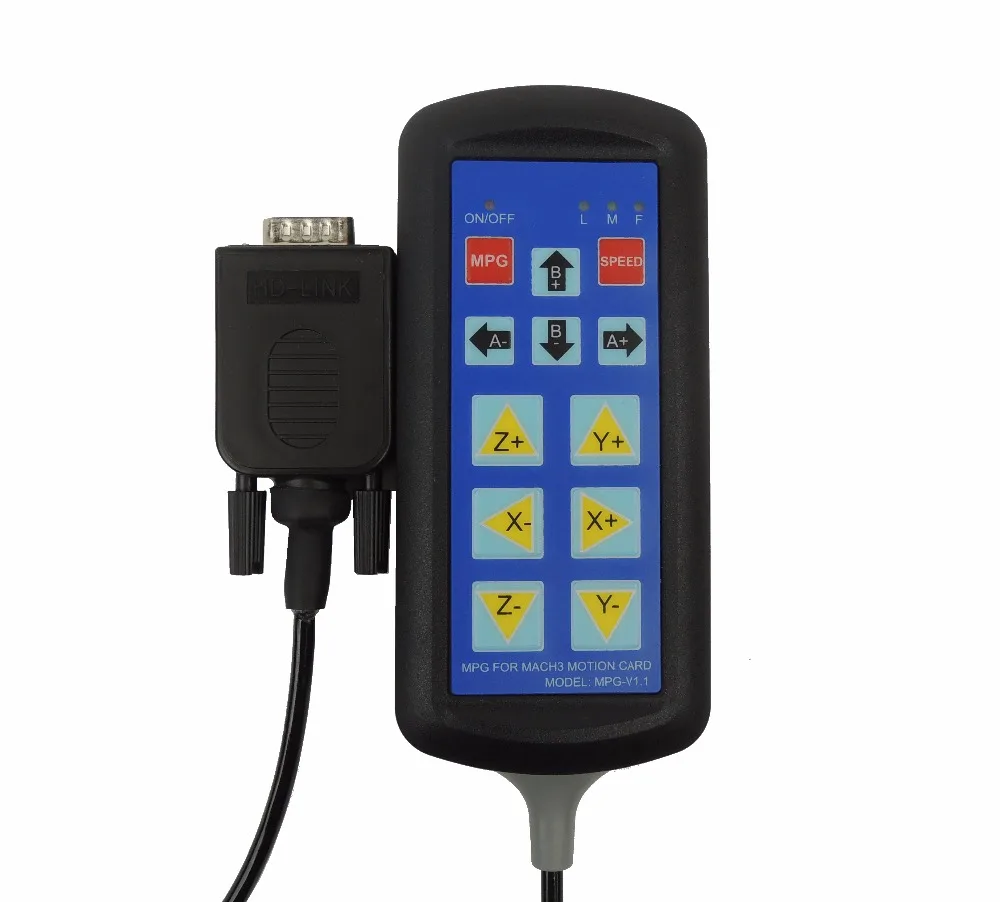

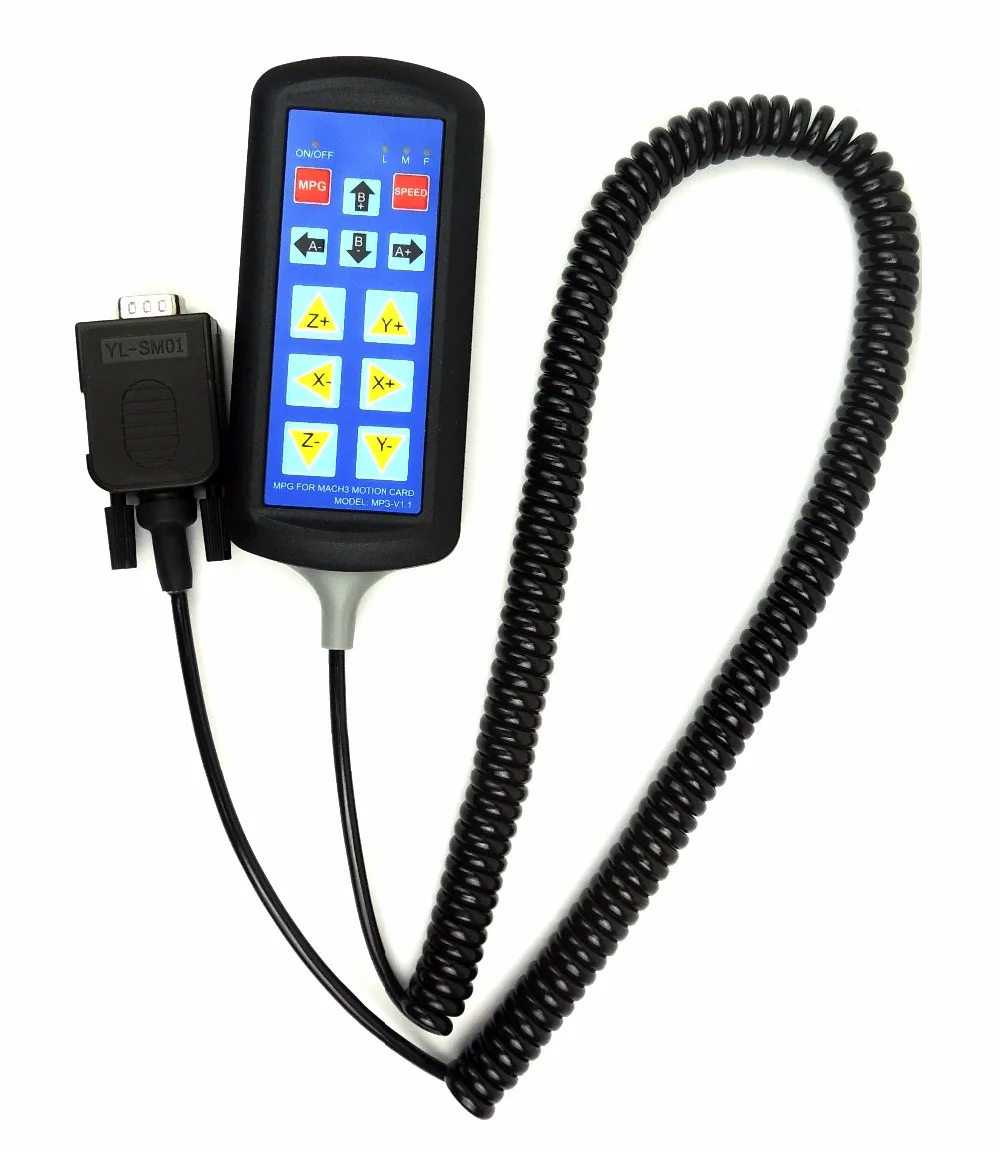

Особенности ручки MPG V1.1:

1. Может вручную управлять 5 осями

2. Три скоростных передачи, выбираемые кнопкой скорости на ручке: низкая скорость (50 импульсов/с); Средняя скорость (500 импульсов/с); Высокая скорость (5000 импульсов/с)

3. Поддержка режима MACH3 MPG: режим скорости, шаг/режим скорости

4. Режим скорости: Нажмите кнопку, двигатель работает, отпустите кнопку, двигатель остановится.

5. Режим шага/скорости: Mach3 преобразует количество импульсов, излучаемых MPG, в соответствующее расстояние движения. Беговое расстояние = количество импульсов * Переопределение (для выбора переопределения в программном обеспечении mach3)

6. Размер корпуса ручки: 130 мм * 60 мм * 25 мм

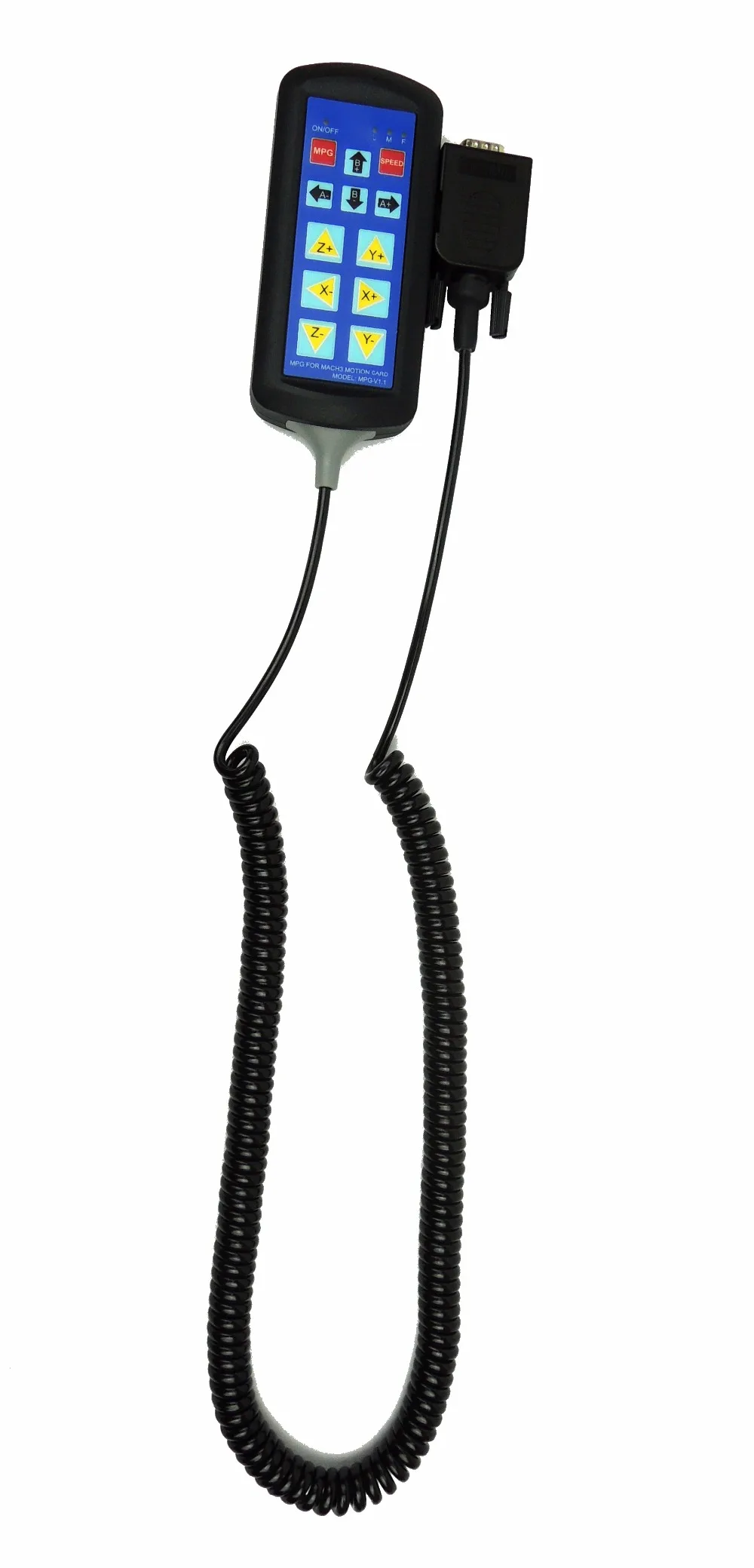

7. Естественная длина кабеля составляет 0,8 м, может быть увеличена до максимальной длины 3 м.

Описание кнопки:

Размеры:
