Название продукта: 8-канальный Многофункциональный модуль задержки постоянного тока 12 В, циклический таймер для токарного станка с силовым секвенсором и светодиодным ПЛК
В посылка входит:

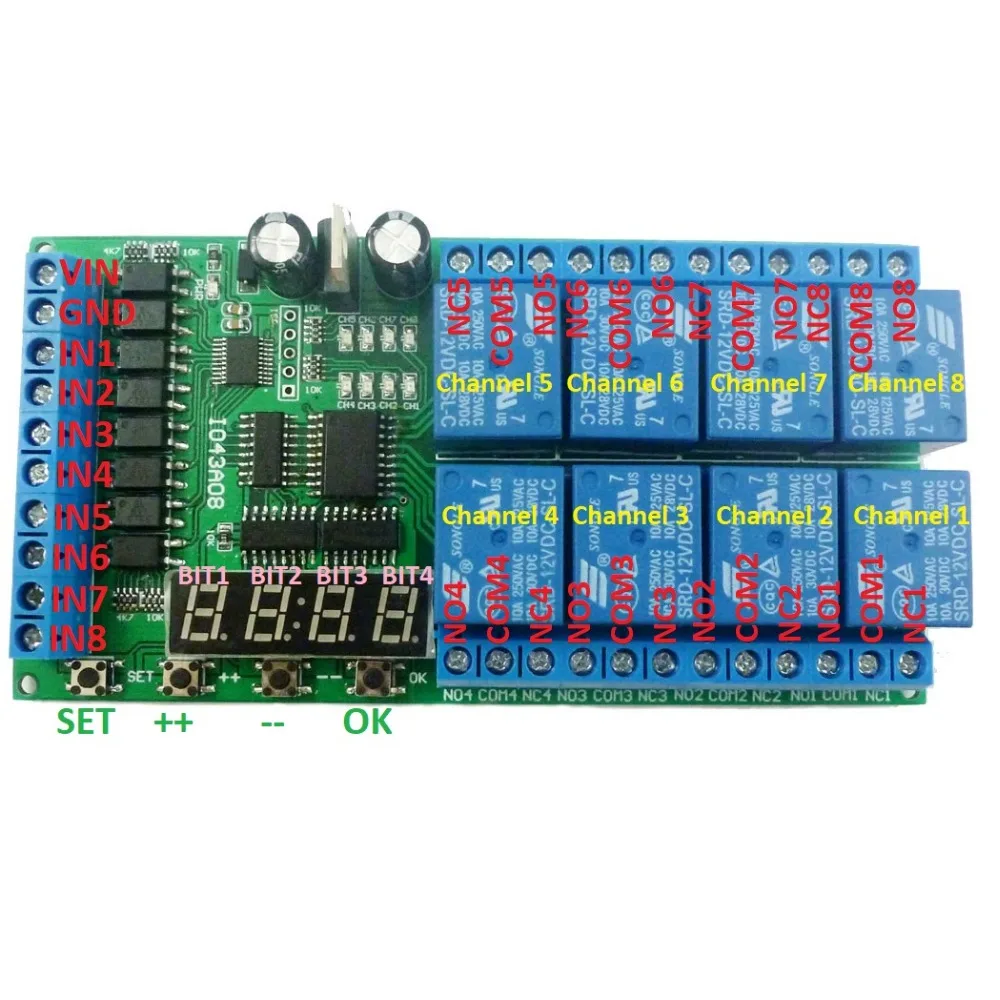

Многофункциональная релейная плата с задержкой, 1 шт., 12 В постоянного тока, 8 каналов
Характеристики продукта:
Самое длинное Время задержки: 00 ч: 00 М: 01 с-99 ч: 59 м: 59 с
8-канальное реле, каждый канал самостоятельно запускает независимую задержку, не мешает друг другу.
6 видов функциональных модулей,Каждый функциональный модуль имеет три подрежима(Без цикла, 2-99 циклов, всегда цикл).
Оптическая изоляция входа.
Мощный антиобратный диод.
Электролитические конденсаторы SMD высокого качества Q.
Параметр сохранения отключения питания
Характеристики Товара:
1 Рабочее напряжение: 12 В постоянного тока
2 рабочий ток: ток в режиме ожидания (энергосберегающее состояние) 7 мА, ток в режиме ожидания 48 мА,
1 реле открытого 75ма, 2 реле открытого 102ма, 3 реле открытого 129ма, 4 реле открытого 160ма, 4 реле открытого 160ма,
5 реле open 182MA, 6 реле open 207MA, 7 реле open 253MA, 8 реле open 258MA
3 размера: 120x62x20
4 Вес: 128 г
Максимальная грузоподъемность 5 реле: постоянный ток 1-110 В/5 А; 85-265 В переменного тока/6 А
Типичное применение:

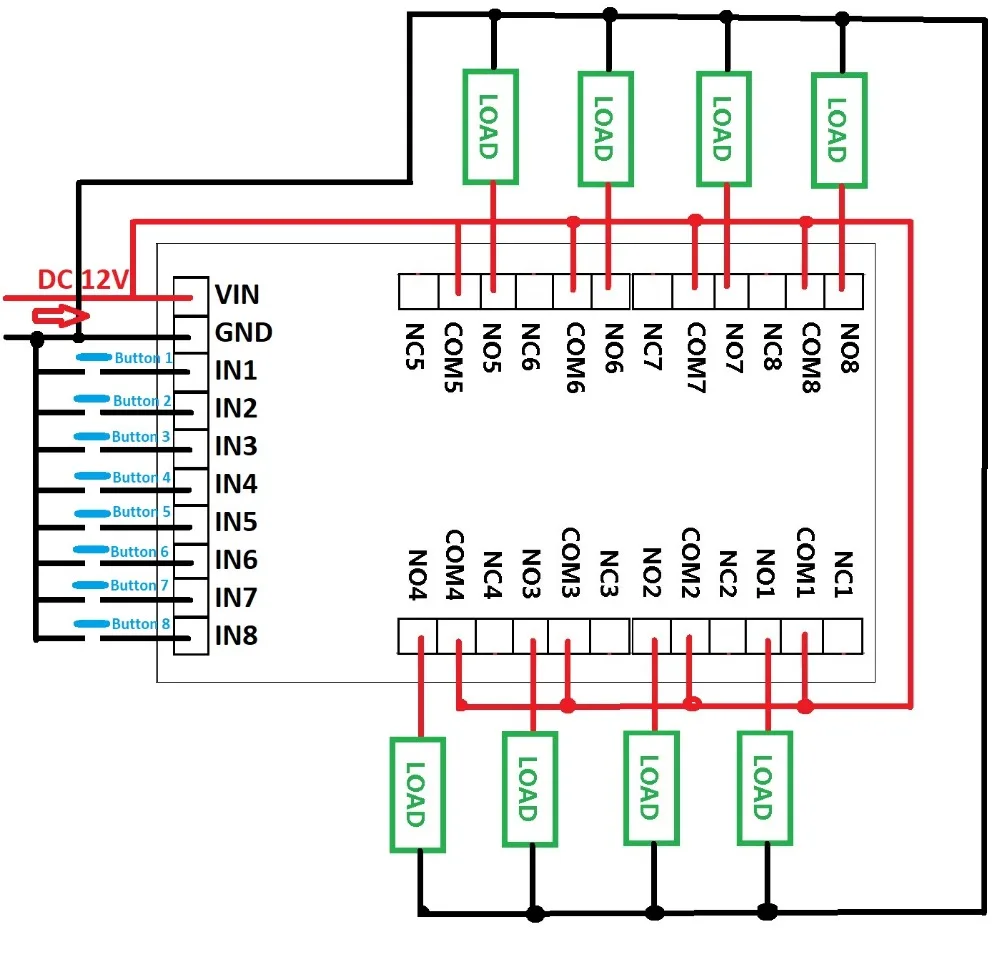

1 цепь управления 12 В постоянного тока, электрическая схема ниже. «Нагрузкой» могут быть светодиодные фонари, вентиляторы, игрушечные автомобили и
Прочее DC 12V оборудование

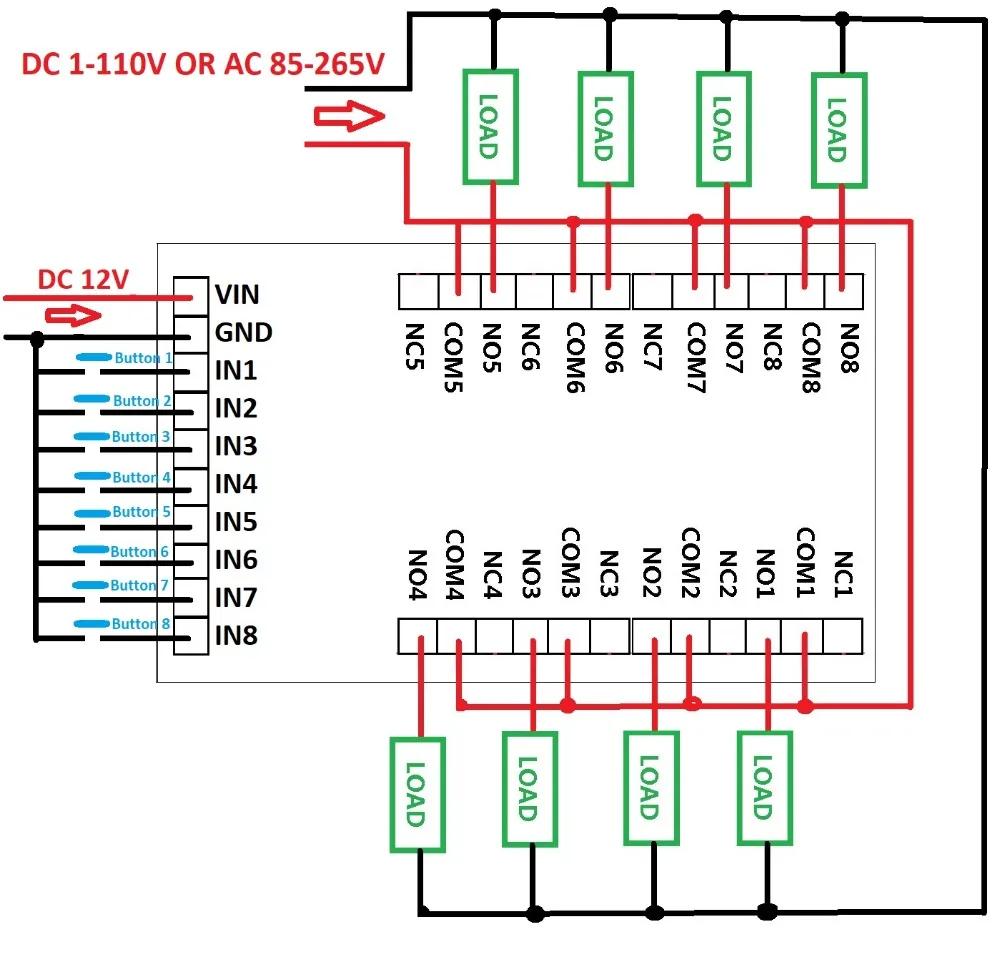

2 цепи управления постоянным током 1-100 в или 85-265 В переменного тока, схема подключения ниже. «Нагрузкой» могут быть светодиодные фонари, вентиляторы, двигатели и другое оборудование постоянного тока переменного тока
Инструкции пользователя:
Короткое нажатие: время нажатия клавиши составляет менее 2 секунд;
Длительное нажатие: Нажмите кнопку более 2 секунд;
Состояние: рабочее состояние, настроенное состояние, энергосберегающее состояние.
Рабочее состояние: Начните работу после включения питания. Отображает оставшееся время 1 канала, в параметрах может отображаться «выбор канала» для установки;
Установка состояния: короткое нажатие клавиши «Set», чтобы войти в состояние «channel select». Короткое нажатие кнопки «OK» для выхода из настройки;
Состояние энергосбережения: в этом состоянии цифровые трубки не отображают, и другие функции работают корректно. Нажмите и удерживайте кнопку «OK» через 5 секунд, чтобы войти в состояние энергосбережения, нажмите еще раз кнопку «OK» в течение 5 секунд или снова включите, чтобы выйти из состояния энергосбережения.
Заводские настройки: Нажмите и удерживайте две кнопки «++» и «--» в течение 3 секунд, чтобы восстановить заводские настройки, и цифровая трубка начнет открываться. После повторного включения запустите параметры по умолчанию.
Настройки:
1. После питания остальное время канала цифрового дисплея (канал 1 по умолчанию).
2. Нажмите кнопку «SET», чтобы войти в интерфейс «channel select». На экране «channel select» нажмите кнопку «++»/«-», чтобы выбрать канал для работы (relay). Нажмите кнопку «OK», чтобы выйти из экрана «channel select» и сохранить текущие параметры. Нажмите кнопку «SET» в интерфейс «настройки параметров».
3. В разделе «Параметры» нажмите кнопку «SET», вы можете переключать параметры. Кнопка «++»/«-» для изменения параметров. Нажмите кнопку «ок», чтобы выйти из экрана «Параметры» и сохранить текущие параметры.

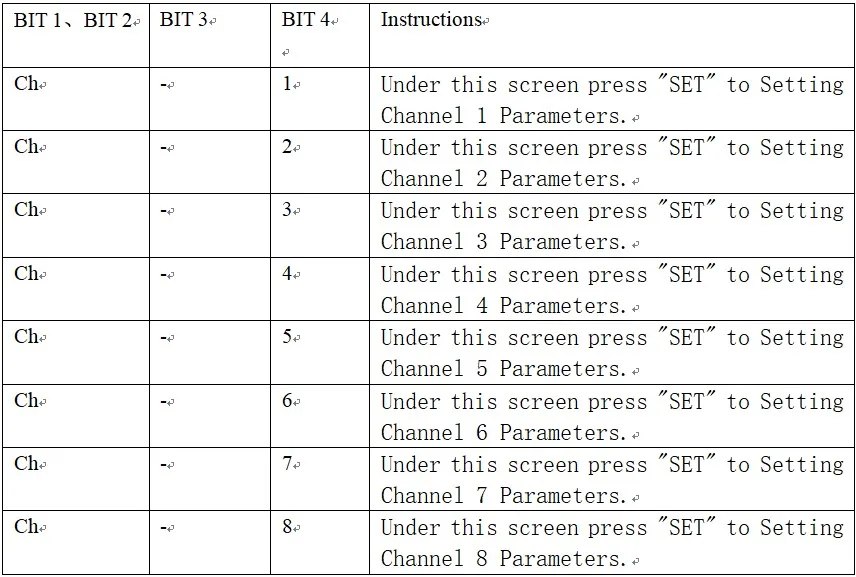

Интерфейс выбора канала:

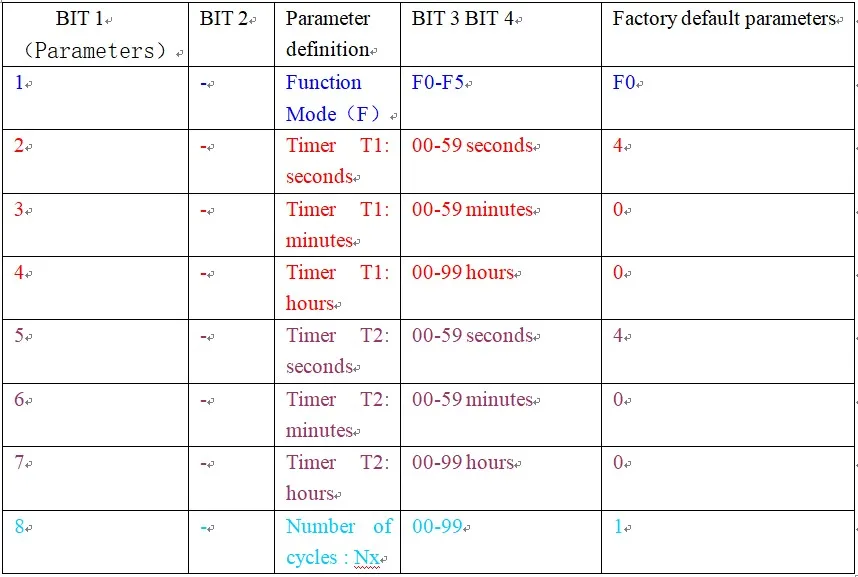

Интерфейс «настройки параметров»:
Минимальное время таймера T1 T2-это секунда, поэтому диапазон времени T1 T2 составляет 99 часов 59 минут 59 секунд.
Количество циклов (Nx)-это количество циклов для выполнения действия, срабатывающего один раз (Nx = 00 указывает на цикл всегда, Nx = 01 означает отсутствие цикла). Таким образом, вы можете установить количество циклов: 1-99 раз или всегда цикл.
Решение существительное:
NO: нормально открытый контакт реле
COM: Общий контакт реле
NC: нормально замкнутый контакт реле
Открытое реле: COM connect NO.
Закрытие реле: номер отключения COM..
Функциональный режим:
Следующие Функциональные режимы могут быть установлены для работы в циклическом режиме. Вы можете установить количество циклов (Nx 1 ~ 99 раз, 00 всегда цикл, по умолчанию 01, а не цикл).
F0: после включения реле Закрыть . Вход триггера (в 1/2/3/4), реле Открыть . Задержка времени T1 Закрыть .
F1: после включения реле Открыть . Триггерный вход, реле Закрыть . Задержка времени T1 Открыть .
F2: после включения реле Закрыть . Вход запуска, время задержки T1 и реле Открыть . Реле задержки времени T2 Закрыть .
F3: после включения реле Открыть . Вход запуска, время задержки T1 и реле Закрыть . Реле задержки времени T2 Открыть .
F4: после включения реле Закрыть . После времени задержки T1 и реле Открыть . Реле задержки времени T2 Закрыть .
F5: после включения реле Открыть . После времени задержки T1 и реле Закрыть . Реле задержки времени T2 Открыть .
