Dhl или fedex 200 шт. 433 МГц Супергетеродинный RF приемник и передатчик модуль для Arduino uno беспроводной модуль Diy наборы
18 034,02₽
В наличии!
stictech inc.,electron Store - Надежность 97.75%
Более 192 подписчиков, дата открытия магазина 06.01.2017
- Положительные оценки: 97% (72)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 98%
Последнее обновление: 08.02.2022
Супергетеродинный модуль радиочастотного приемника 433 МГц и модуль...
0 Отзывов
1 Заказов
114,31₽
Количество (шт):

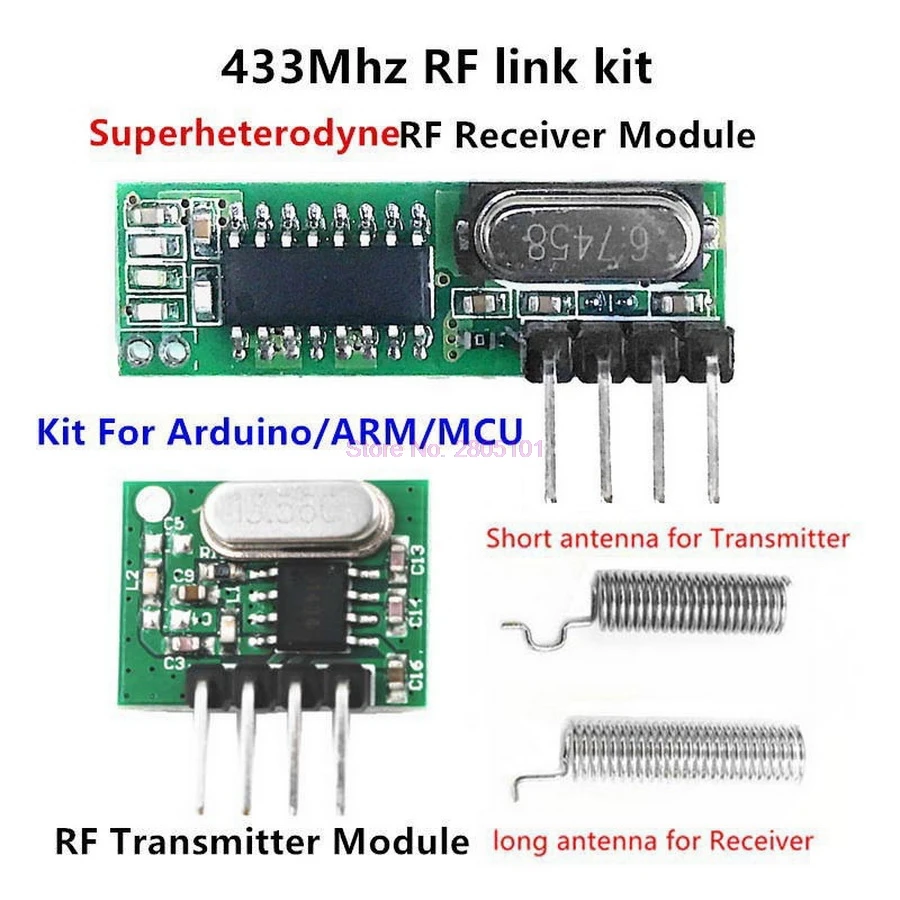

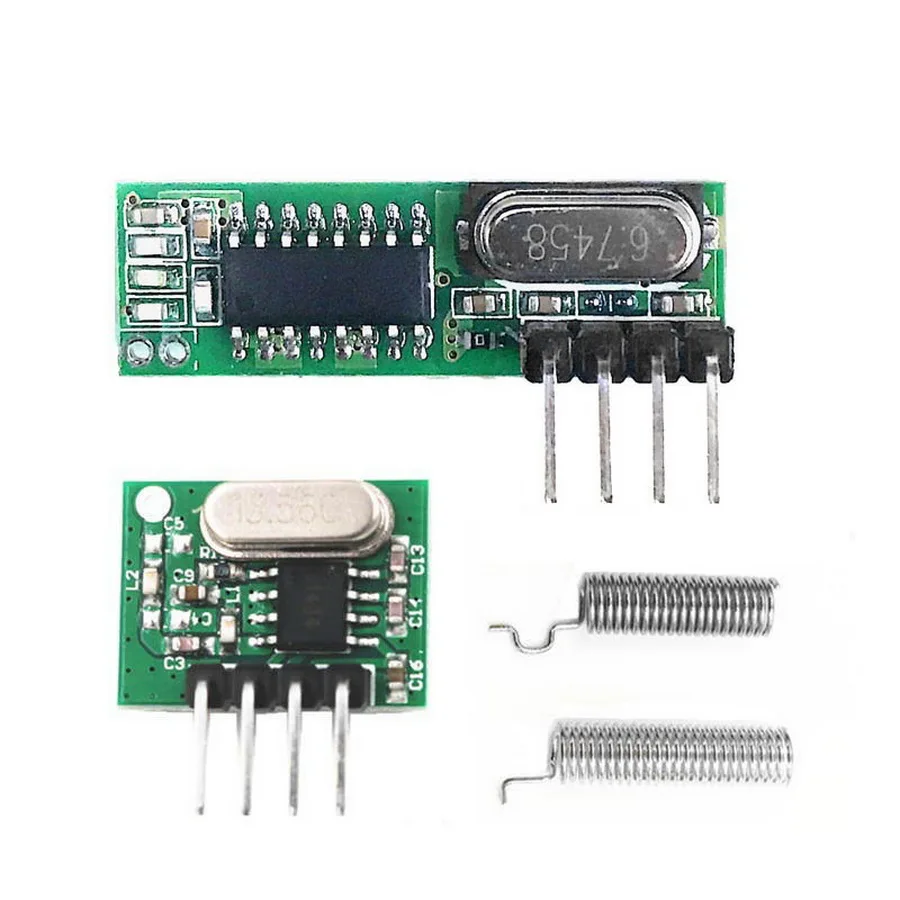

В комплект входит:
Модуль приемника (RX470-4) * 1 шт.
Модуль передатчика (WL102-341) * 1 шт.
Антенна * 2 шт(Короткая антенна для передатчика;Длинная антенна для приемника.)
Среда применения
Переключатель дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные продукты, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиод дистанционного управления, дистанционный аудио пульт дистанционного управления электрические двери, гаражные двери дистанционного управления, пульт дистанционного управления выдвижные двери, удаленный громкость ворота, двери панорамирования, Пульт дистанционного управления открывалка двери, система управления закрывающим устройством двери, пульт дистанционного управления занавесками, Хост сигнализации, сигнализация, пульт дистанционного управления мотоцикла дистанционного управления электромобилями, пульт дистанционного управления MP3.
Описание товара

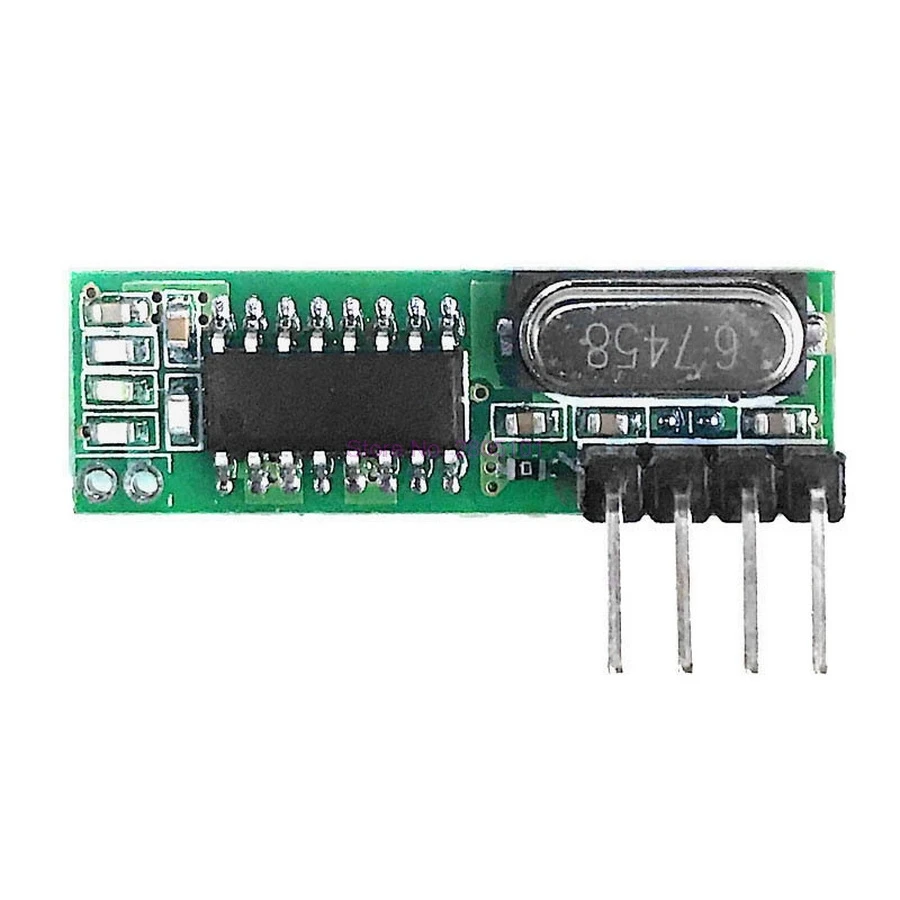

[Модуль приемникаE] PМодель roduct: RX470-4
(RX470-4 WL101-341 обновленная версия, более стабильная производительность, более быстрая передача данных)
RX470-4 Супергетеродинный беспроводной приемникМодуль принимает демодуляторы UHF ASK поддерживают модуляцию ASK и OOK. Модуль приемника имеет высокую чувствительность (-108dBm),
Низкое энергопотребление, а также высокий динамический диапазон (более 60 дБ). Модуль использует высокоинтегрированный чип, встроенный передний усилитель с низким уровнем шума, смесители, фильтры, Частотный синтезатор и т. д., может максимизировать оптимизацию сигнала.
Особенности продукта
1. Поддержка модуляции ASK/OOK, чувствительность приемника-108dBm;
2. Рабочая частота: 433,92 МГц, полоса пропускания около ± 150 кГц;
3. Диапазон входного напряжения сети: 2,2-5 В;
Рабочий ток: Тип: 2,1 мА (требование: VDD = 5 В); Тип: 2,1 мА (требование: VDD = 3 В)
4. Ток покоя: 1uA
5. Низкое энергопотребление;
6. Хорошая селективность и ложное подавление радиации, и легко пройти CE/Fcc международную сертификацию;
7. Хорошее подавление радиации локального осциллятора, множественный модуль приемника для работы с (т. Е. Больше, чем один доход) и не будет мешать друг другу, используется вместе, не влияя на расстояние приема;
8. Несколько скоростей передачи, общий модуль для 2 кГц, до 10 кГц;
9. Диапазон температур:-40-85 °C
10. Ультра-Малый размер 30 × 9 × 1 (мм) (может быть настроен в соответствии с заказчиком)
11. Внешняя антенна: 32 см одножильный провод, раненный в спираль
Схема цепи
(433,92 МГц 2,5 кбит/с типичная схема)

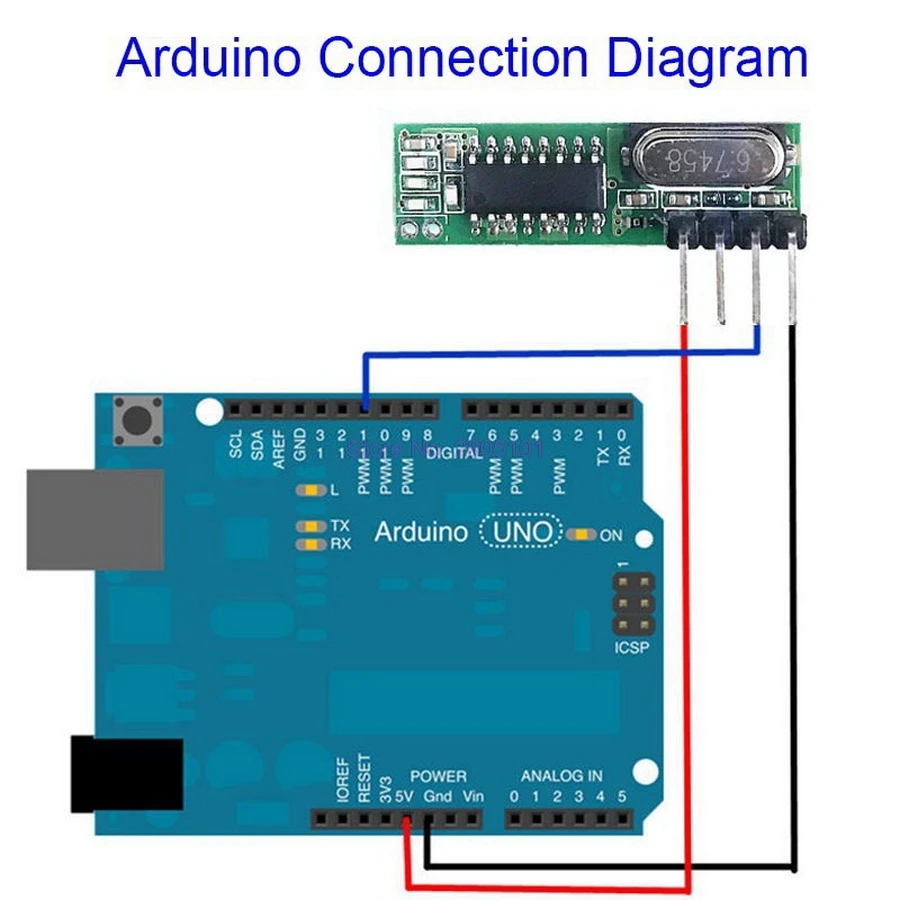

Эти радиочастотные модули очень популярны среди Arduinotinkerers.
433 МГц используется в самых разных приложениях, требующих беспроводного управления.
Эти модули очень дешевые, и вы можете использовать их с любым микроконтроллером (MCU).
[Модуль передатчика] модель изделия: WL102-341
WL102-341 модулем передатчика являются UHF ASK модулированные передатчики, поддержка ASK и модуляция OOK. Модуль передатчика интегрирует аналоговую схему PLL и схему модуляции ASK, с высоким уровнем интеграции и т. д., может быть применен с короткой беспроводной связью. Рабочая частота 433 МГц, мощность передачи больше 11dBm.
Особенности продукта
1. Поддержка модуляции ASK/OOK, мощность передачи больше 11dBm;
2. Рабочая частота: 433,92 МГц;
3. Диапазон входного напряжения сети: 2,0-3,6 В;
4. Низкое энергопотребление режим выключения тока составляет менее 1uA;
5. Скорость передачи до 20 кГц;
6. Расстояние запуска: 20-200 метров
7. Размер: 16*12*1 мм
8. Внешняя антенна: 25 см Обычная Многожильная или одножильная линия
9. Диапазон температур:-45-85 °C
Применение
1. Беспроводной Выключатель питания, розетка, пульт дистанционного управления, модуль приемника,
2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленные открыватели дверей, система управления доводчиками
3. Безопасность, системы наблюдения, продукты домашней безопасности, электрические двери, Хост сигнализации, сигнализация
4. управление комнатами, двери затвора, окна, гнездо дистанционного управления, светодиод дистанционного управления, электрические двери дистанционного аудио дистанционного управления, пульт дистанционного управления гаражной двери, раздвижные двери дистанционного управления, дистанционные ворота качения, раздвижные двери
5. Умный дом продукты, пульт дистанционного управления шторы, удаленный MP3, аудио

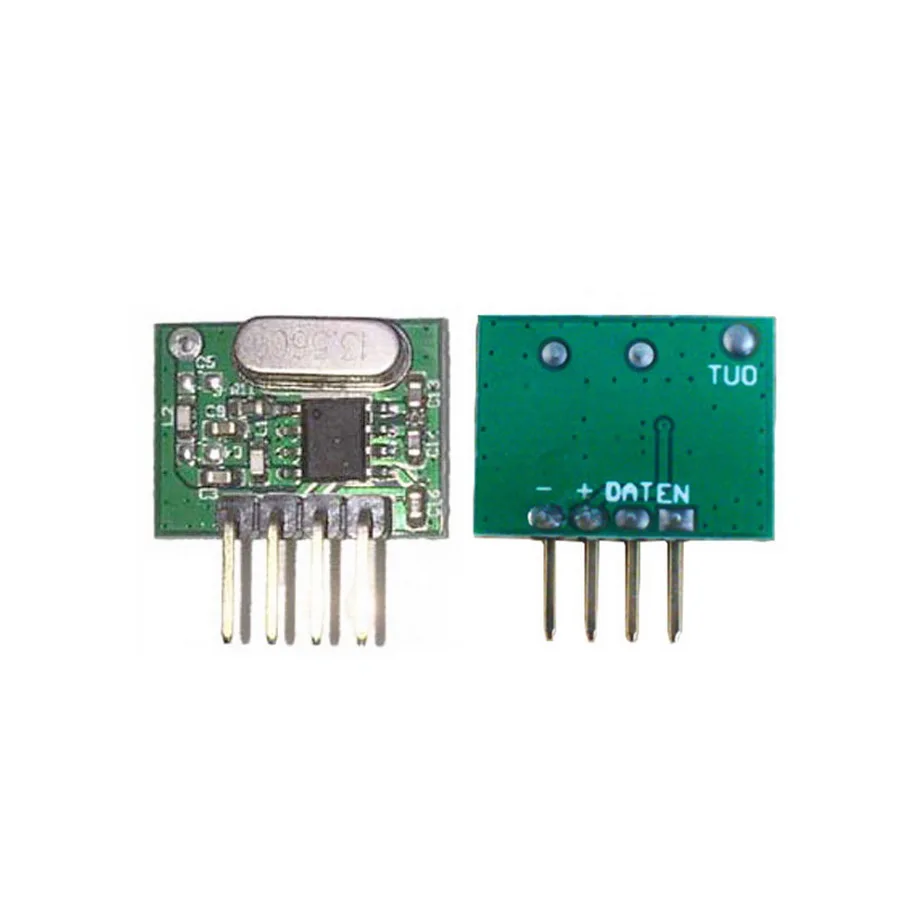

Модуль расширения передатчика, штыревая панель:
DAT -Вход волнового сигнала
Из-Штырь антенны. Радиочастотный сигналT,cПрямое подключение к антенне.
EN-Включить Pin-код.Но этот продукт EN pin подключен к источнику питания, нет функции
- -Мощность-заземление. Провод заземления соединяет источник питания.
+ -Штырь источника питания. Вход питания
Описание выбора антенны
Общий режим применения
Для общего режима применения ,Антенна может непосредственно принять общие характеристики с рынка;
Конкретная информация:
Ядро антенны диаметра проводника (включая кожу антенны): 1,0 мм (за исключением кожи антенны): 0,5 мм ;
Длина провода сварного конца: 17,5 мм, длина провода антенного терминала: 9,5 мм;
Диаметр обмотки антенны (включая кожу антенны): 5 мм;
Номер поворота обмотки: 15 поворотов
Специальный режим улучшения
Общий режим приложения не может удовлетворить, если вам нужно дальнее расстояние связи, поэтому специальный режим улучшения может получить дальнее расстояние связи и конкретную информацию следующим образом:
Антенна 433 МГц
Ядро антенны диаметра проводника (включая кожу антенны): 1,0 мм; (за исключением кожи антенны): 0,35 мм
Длина провода сварного конца: 12 мм
Диаметр обмотки антенны (за исключением кожи антенны): 3,0 мм;
Поворотное количество обмотки: 26 витков; Длина обмотки: 36 мм
