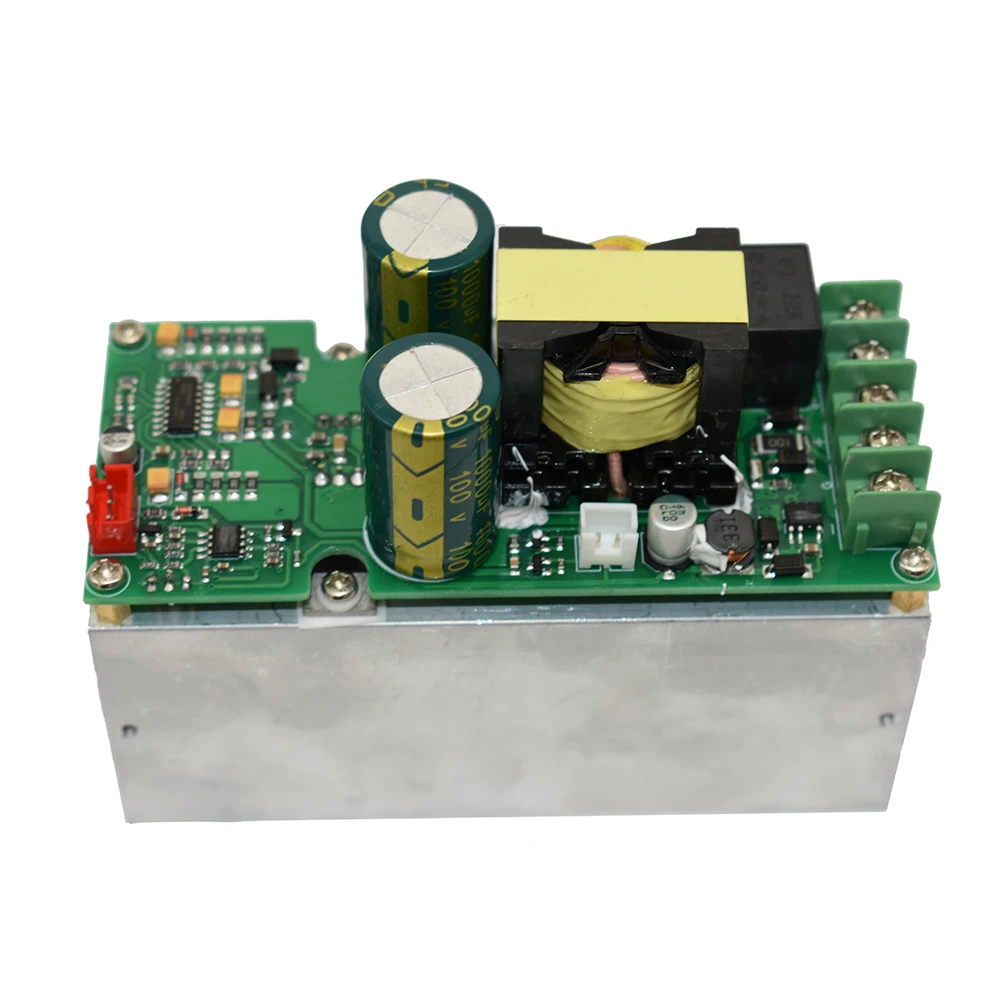

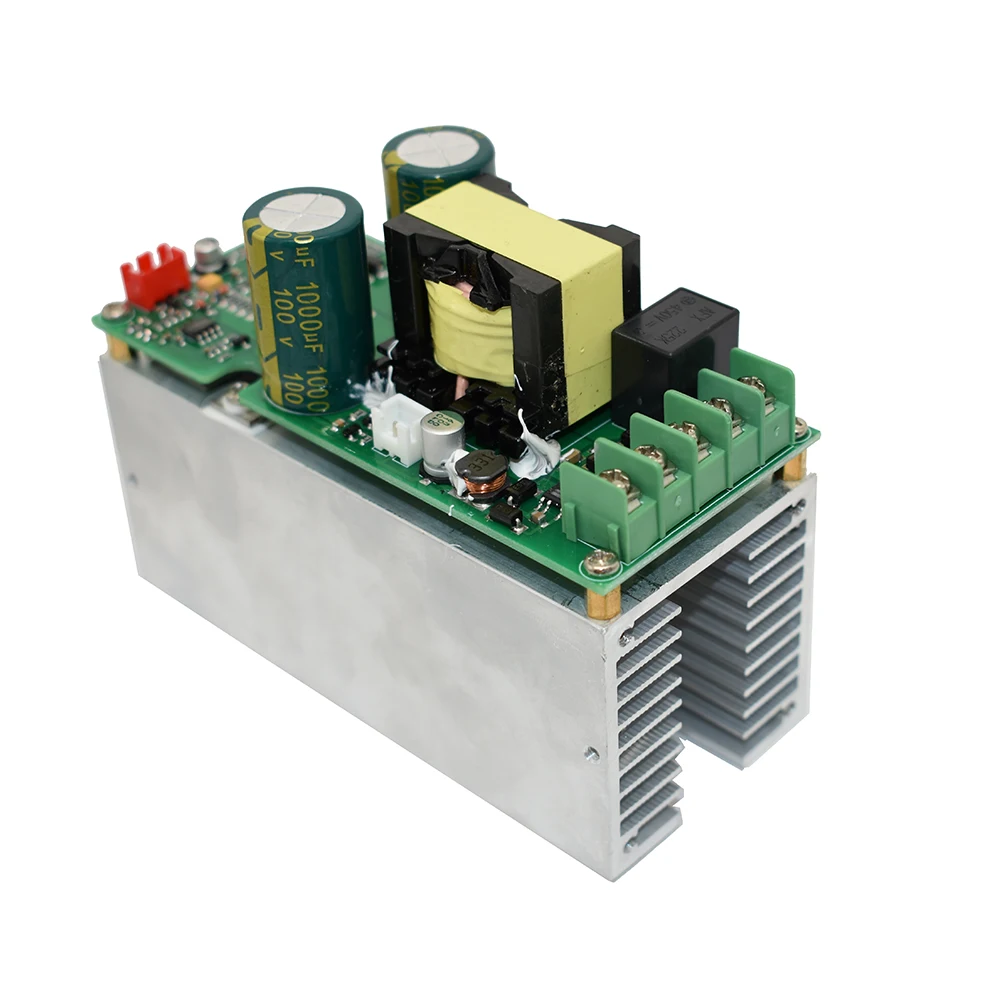

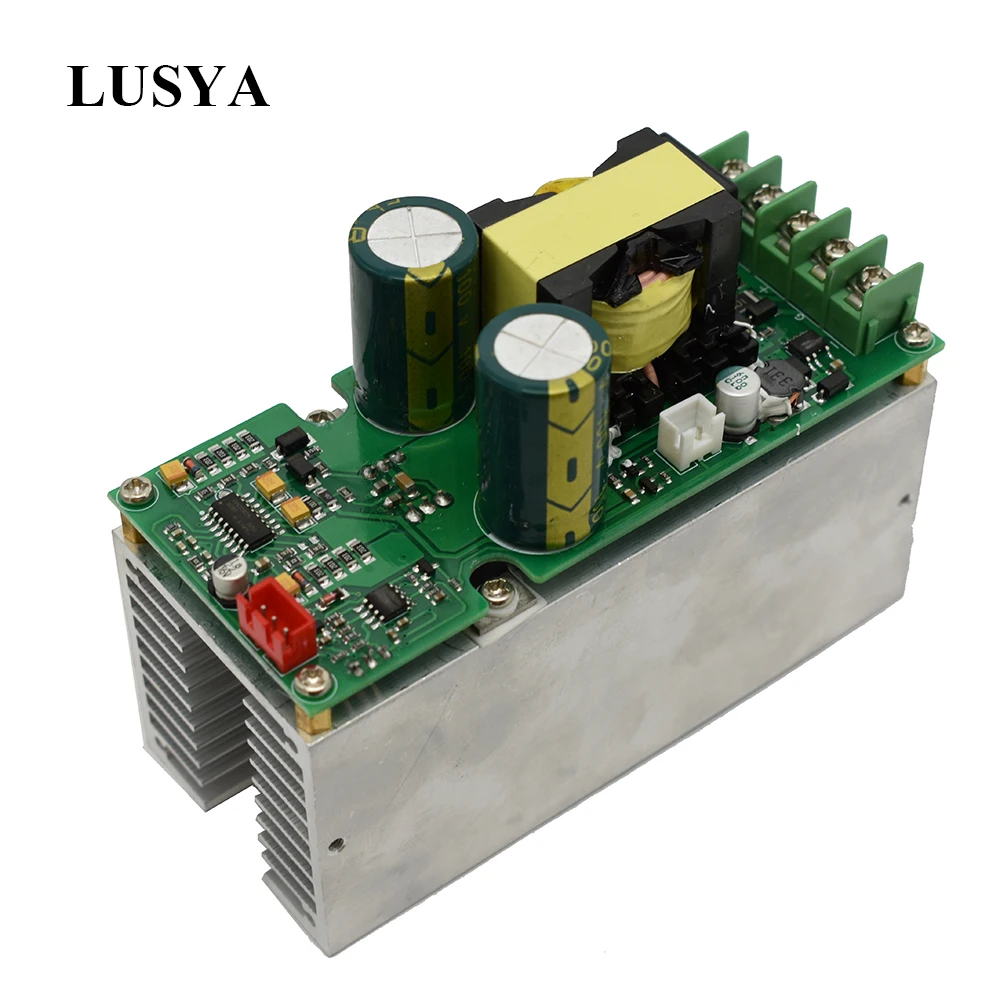

1700 Вт HIFI Высокая мощность IRS2092 + IRFB4227 класс D моно цифровой усилитель мощности
1. Эта плата является полночастотным чистым концевым усилителем мощности. Его необходимо использовать в качестве сабвуфера для добавления предступенчатого низкочастотного фильтра.
2. Плата питается от двойного напряжения постоянного тока. Автомобильный аккумулятор не может использоваться в качестве одного источника питания. Усилительный источник питания

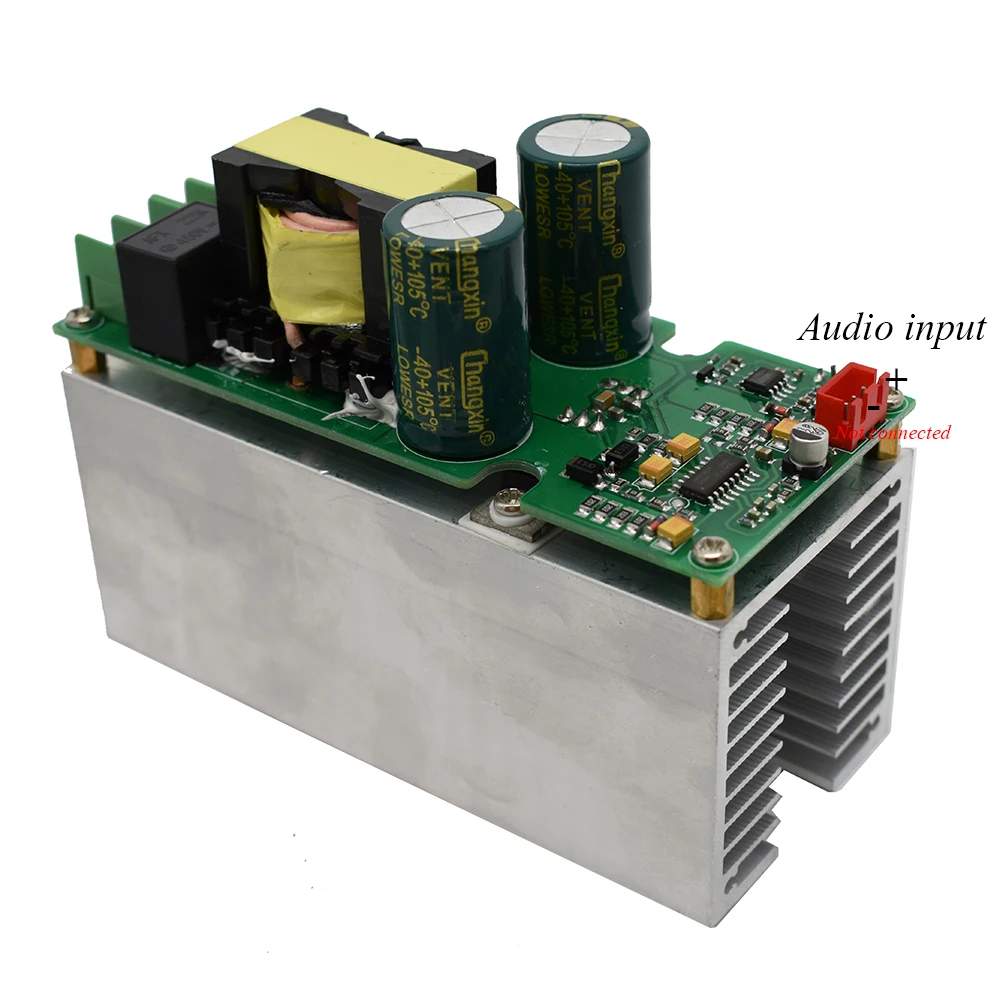

3.Источник питания платы-Двойной источник питания, аудиовход-3 фута, середина-Линия Заземления, две стороны соединены вместе, любая нога в порядке! Если это не импульсный источник питания,Если вы используете кольцо крупного рогатого скота для питания, и нужно добавить выпрямительный фильтр цепи!Если ваш импульсный источник питания не является двойным выходом, а одним выходом, и нужен два отдельных источника питания в серии.
4.Эта плата является моноканалом для готовой доски. Если вам нужны два канала, пожалуйста, купите две штуки.
5.Напряжение источника питания ± 60 --- ± 85 в для двойного источника питания постоянного тока. Чем ниже напряжение, тем ниже выходная мощность.
1. Напряжение источника питания: Двойной источник питания постоянного тока ± 80 в
2. Максимальная номинальная выходная мощность: 1700 Вт (± 80 в источник питания 2 Ом нагрузки, искажения 10%)
3. Эффективность: >= 90%
4. Отношение сигнал-шум: 90 дБ
5. Общее гармоническое искажение: 1600 Вт (± 80 источник питания 2 ом динамики, искажение <1%)
800 Вт (± 80 источник питания 4 ом динамики, искажение <1%)
6. Частотный диапазон отклика: 20 Гц-22 кГц
7. Динамик: 2-4Ω, обратите особое внимание, если вам нужно получить высокую мощность, пожалуйста, используйте 2 Ом динамика s или используйте 2 4 Ом динамика s параллельно. Если вы используете колонки 4 Ом, мощность уменьшается наполовину, а максимальный-800 Вт.
8. Усиление напряжения: 50 раз
9. Вход чувствительность 1,2 V (амплитудно-модулируемый сигнал)
10. Защита от короткого замыкания на выходе: Да
11. Предохранение от смещения постоянного тока на выходе-защита динамика: Да

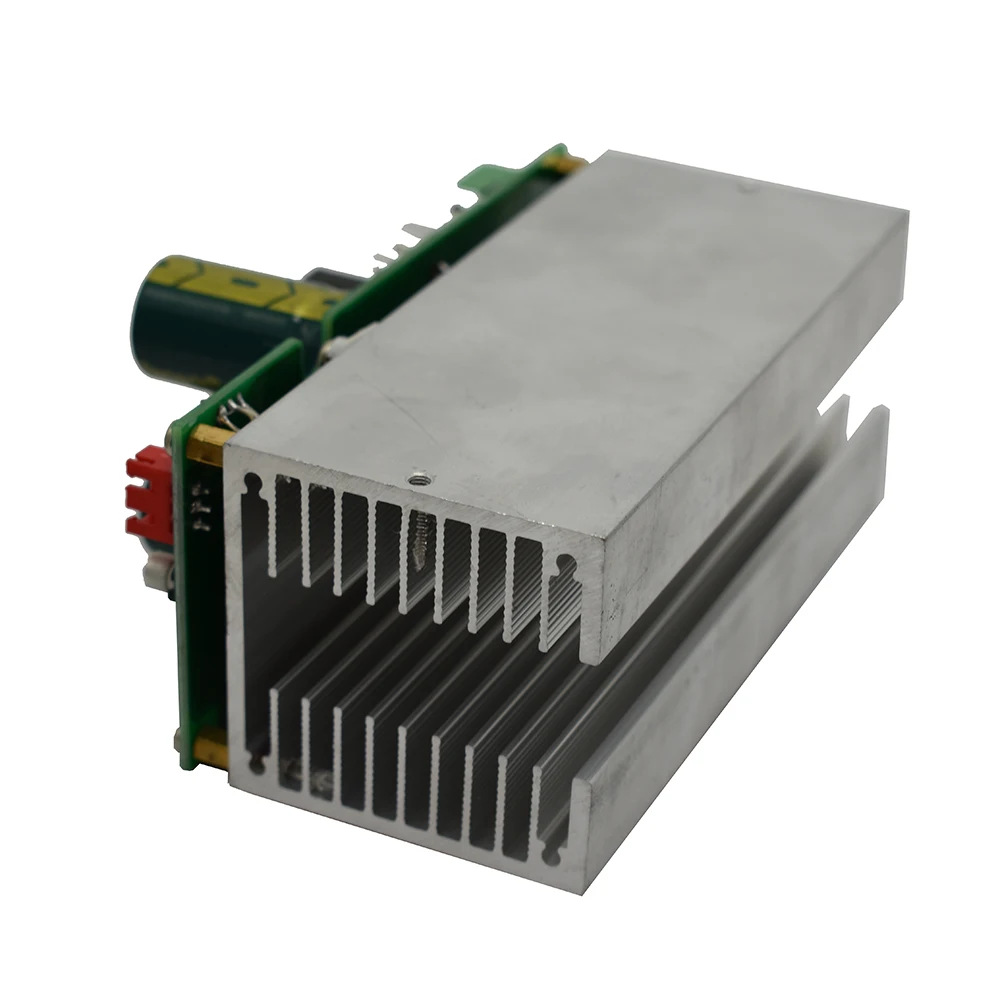

12. Защита от перегрева: Да, температура радиатора FET выше 100 °C, и выход выключен!

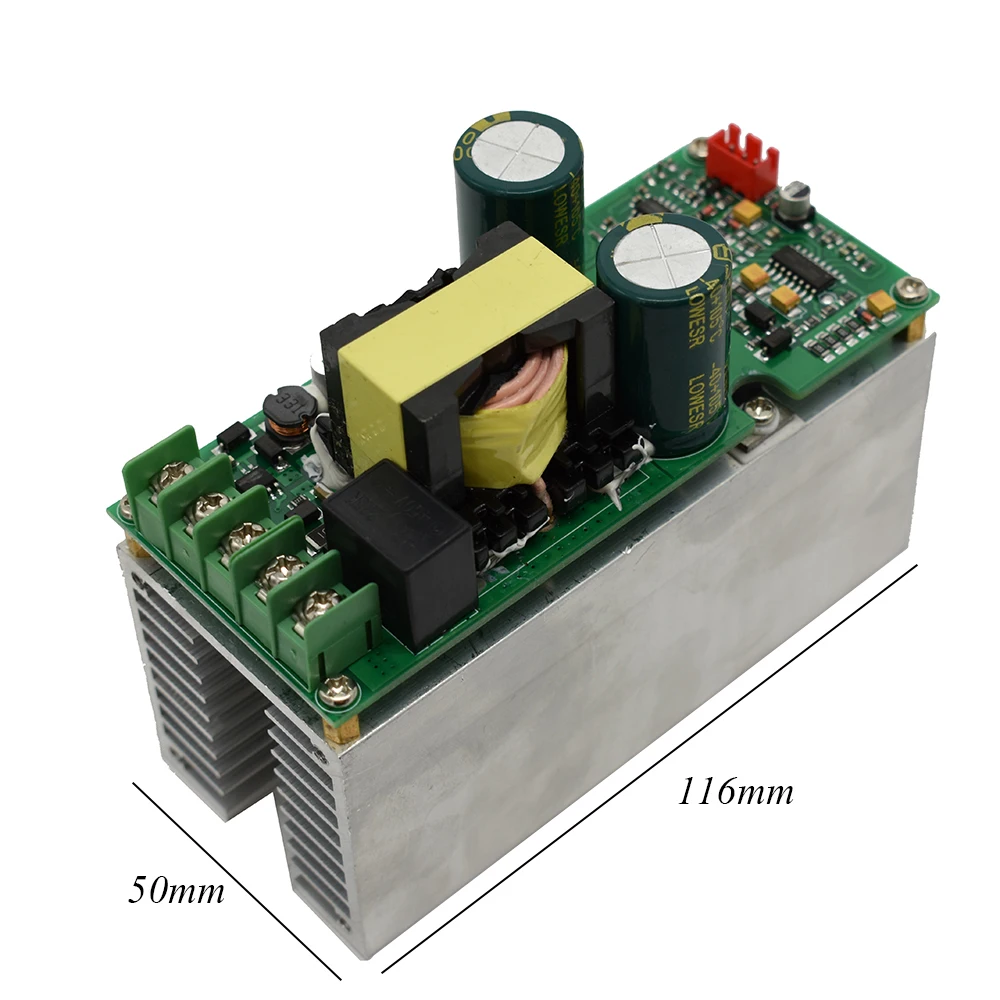

13. Размер платы усилителя мощности: Длина x Ширина x Высота = 116x50x85мм
14. Вес: 350 г
Меры предосторожности:

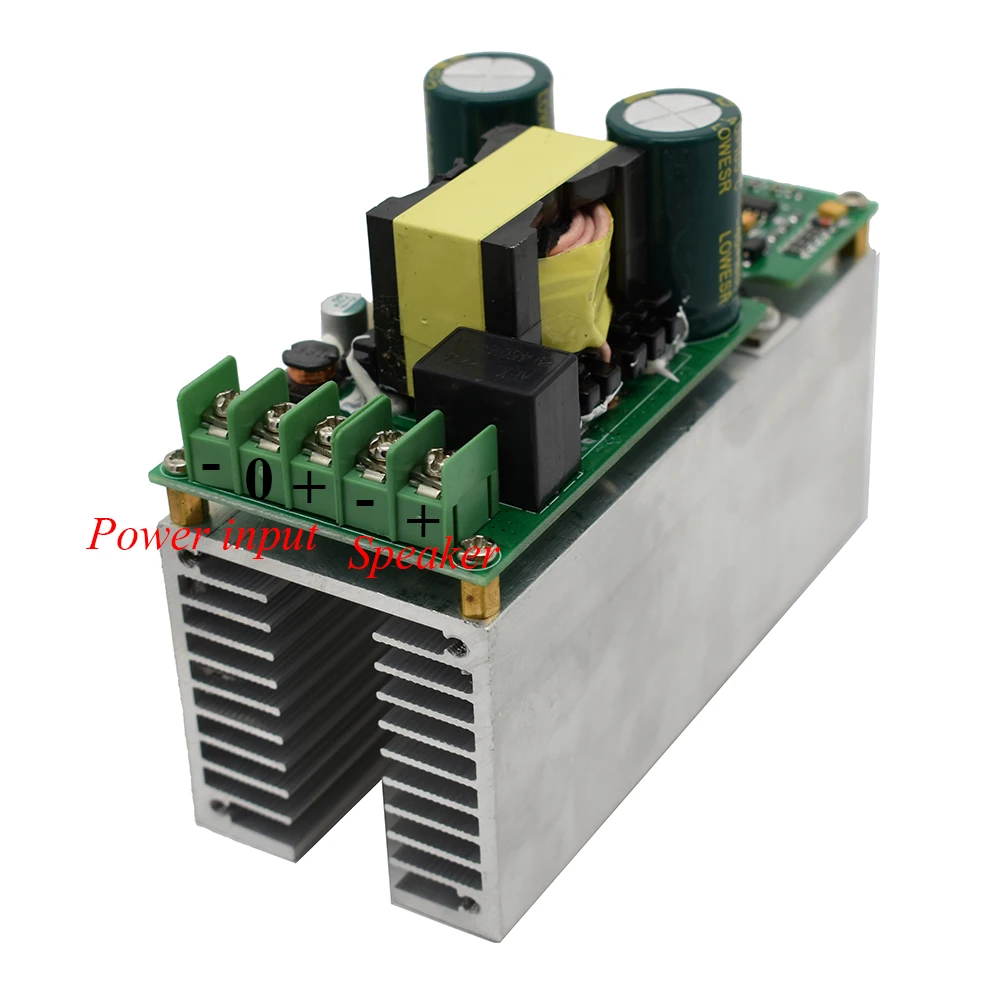

1. Номинальное напряжение источника питания составляет ± 80 в для двойного источника питания, и напряжение может работать нормально± 60 --- ± 85 в. (Если это трансформатор частоты питания, пожалуйста, оставьте запас, когда напряжение колеблется. Источник питания-3 линии электропитания, положительный и отрицательный источник питания. Не берите неправильно, чтобы не сжигать доску)
2. Источник питания рекомендуется для двойного источника питания постоянного тока ± 80 в фильтр лучший источник питания
3. ДинамикРекомендуемый динамик 10-25 дюймов 2 Ом-4 Ом
4. Хотя аудиовыход имеет защиту от короткого замыкания, старайтесь не замыкать.
5. Пожалуйста, внимательно проверьте перед включением, чтобы убедиться, что проводка верна, прежде чем мощность может быть применена.
7. Коэффициент усиления напряжения этой платы фиксируется в 50 раз. Если выходной мощности недостаточно, добавьте преусилитель в соответствии с конкретной ситуацией.
