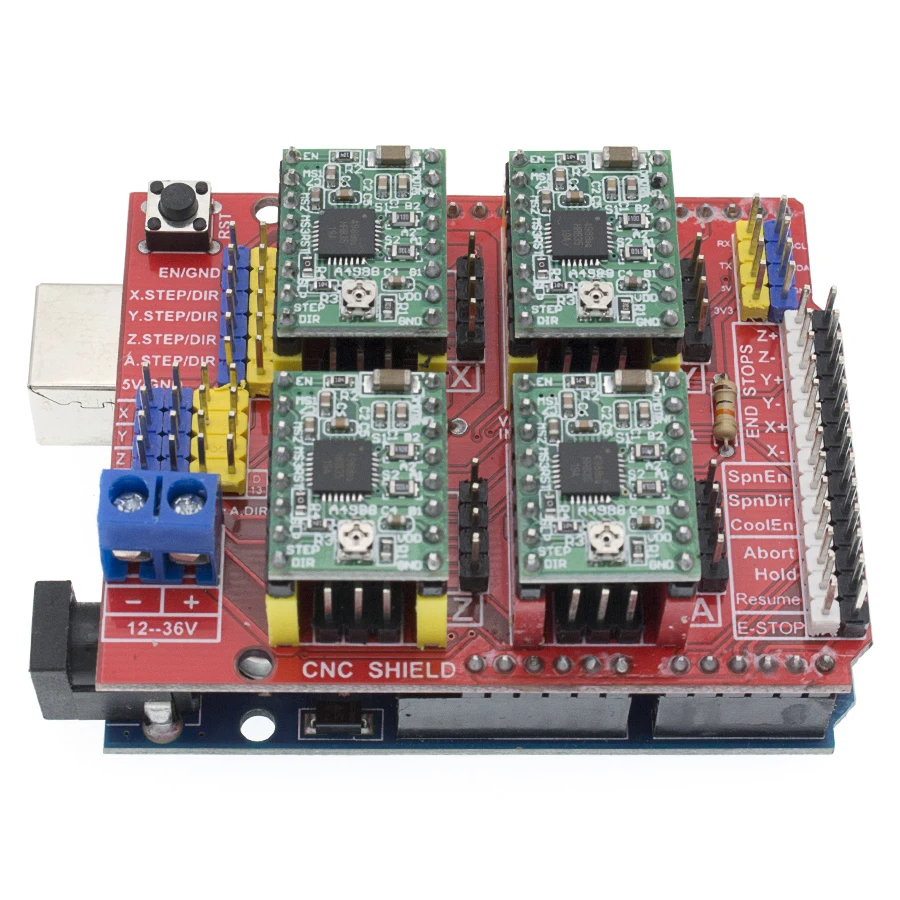

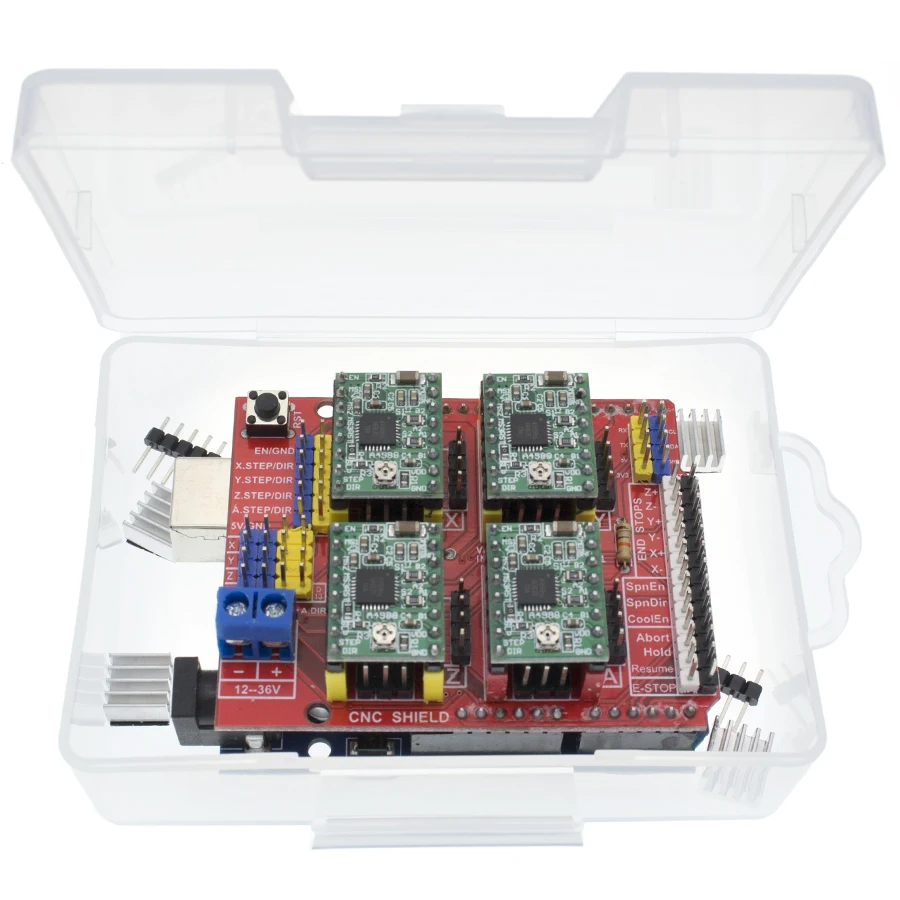

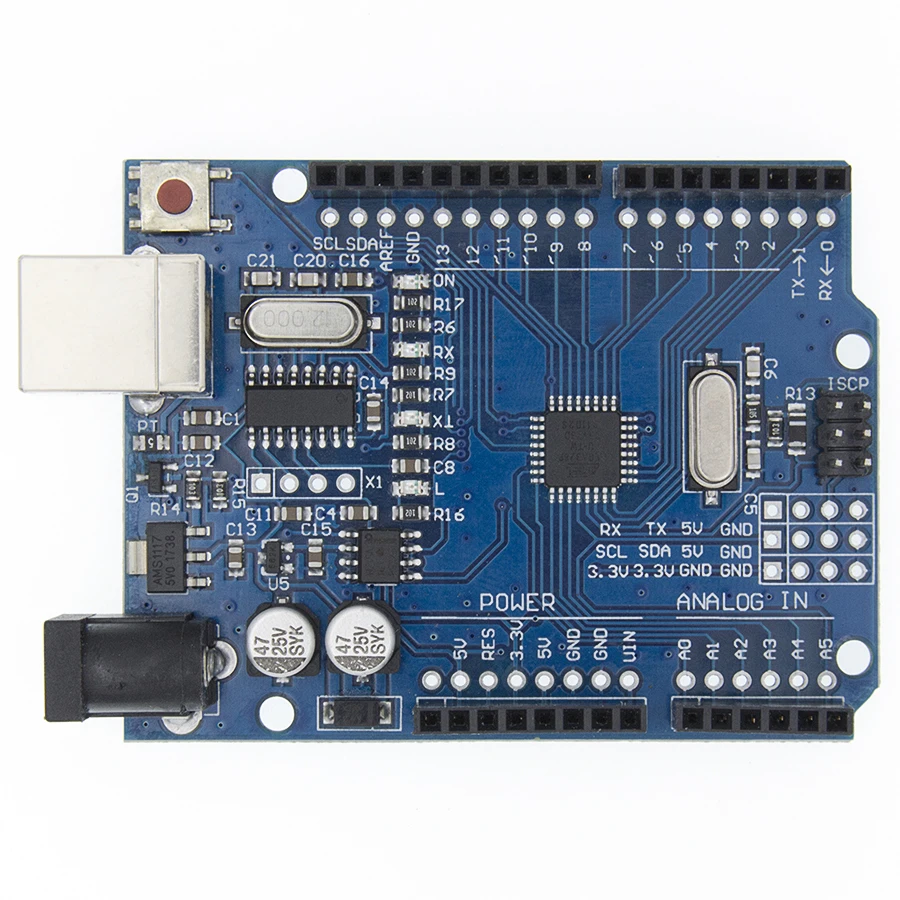

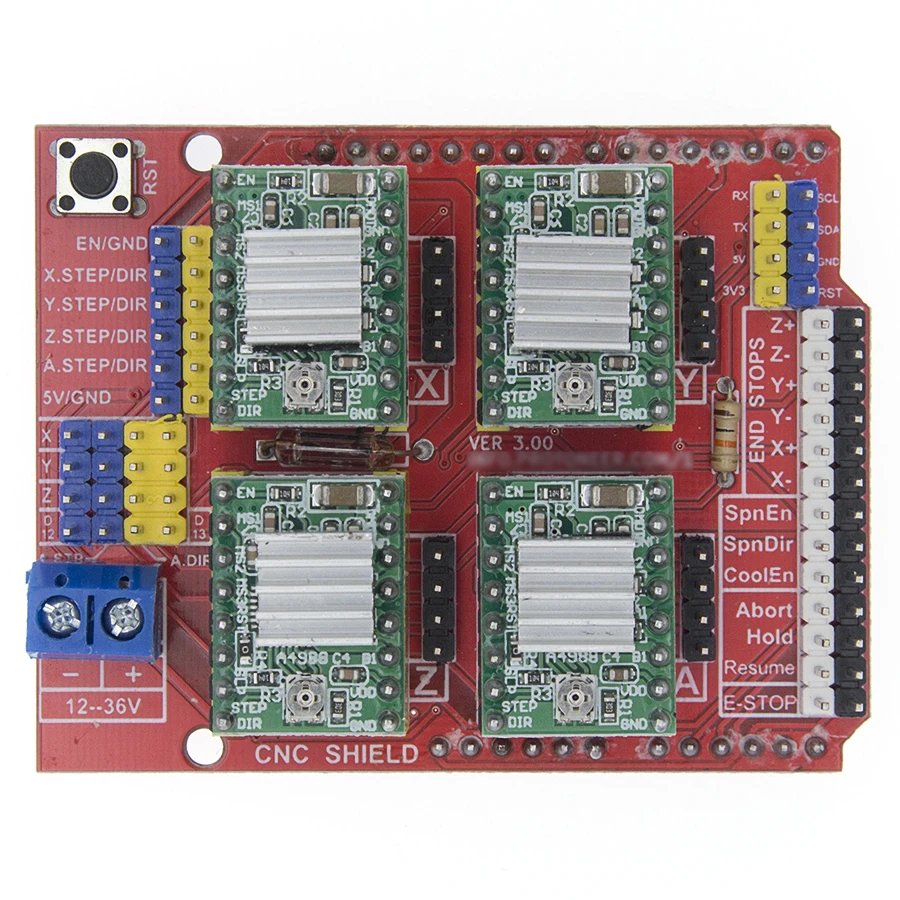

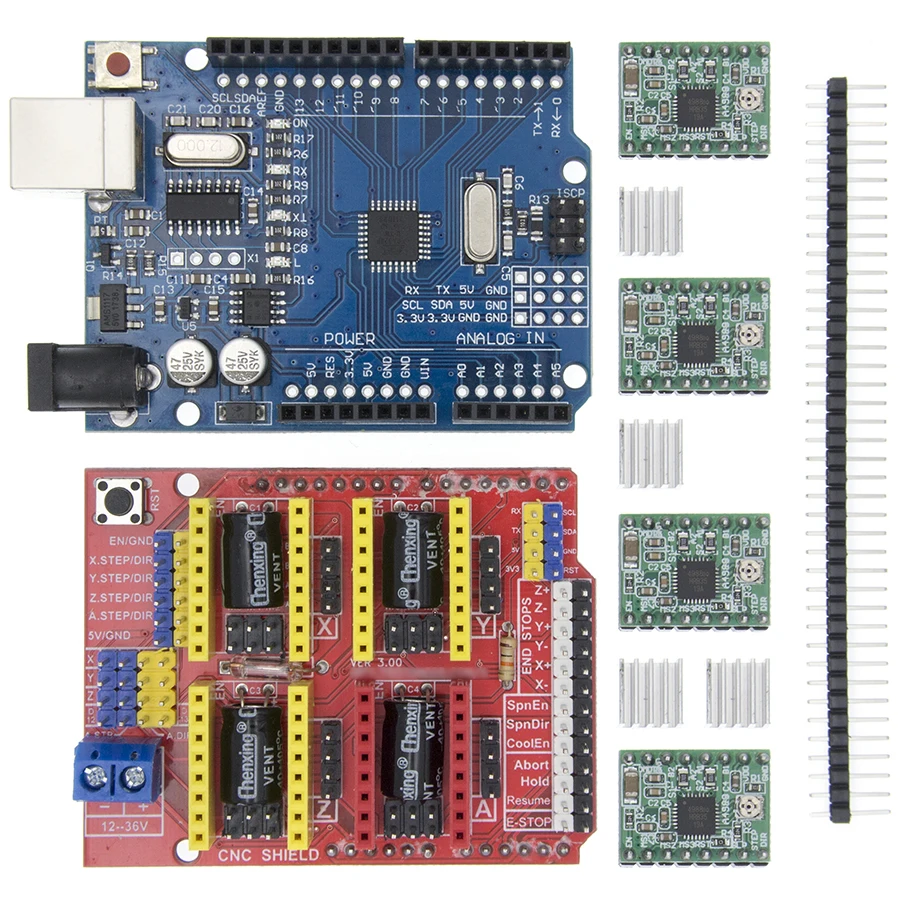

Комплект сделай сам, плата расширения для ЧПУ для 3D-принтера + Драйвер шагового двигателя A4988 4 x с радиатором + UNO R3 DIY

Плата расширения для 3D принтера с ЧПУ + Драйвер шагового двигателя 4 x A4988 с теплоотводом + micro usb UNO R3

Изготовитель: Tenstar Robot

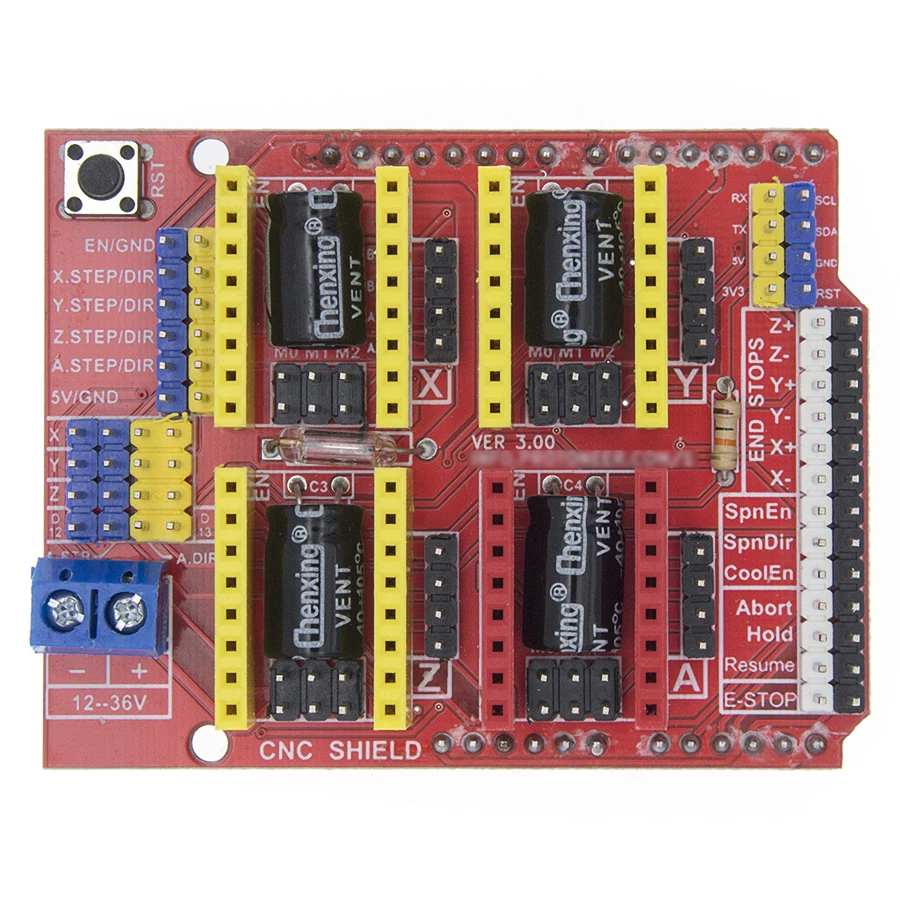

1. Новейший щит с чпу версии 3,0 2. Совместимость GRBL 0,9. (Прошивка с открытым исходным кодом, которая работает на UNO, которая превращает команды g-кода в шаговые сигналы) 3. PWM шпиндель и штифты направления 4. 4-осевая поддержка (X, Y, Z , A - duplicate X, Y, Z или сделать полную 4-ю ось с пользовательской прошивкой с помощью контактов D12 и D13) 5. 2 x торцевых стопа для каждой оси (всего 6) 6. Возможность использования охлаждающей жидкости 7. Использует съемные A4988 или DRV8825 совместимые Шаговые драйверы 8. Перемычки для установки микрошагового привода. (Некоторые драйверы, такие как DRV8825, могут работать до 1/32 микрошаговых устройств) 9. Компактный дизайн 10. Шаговые двигатели подключаются с помощью 4-контактных разъемов molex или припаивания. 11. Работает на 12-36 В постоянного тока. (На данный момент только драйверы DRV8825 могут работать до 36 В, поэтому, пожалуйста, учитывайте рабочее напряжение при включении платы.) 12. Обратите внимание, что это разобранный комплект и необходимы основные навыки пайки. A4988 Драйвер шагового двигателя: 1. Плата драйвера шагового двигателя A4988 представляет собой секционную плату для микрошагового драйвера Allegro A4988 DMOS с переводчиком и защитой от перегрузки по току; Пожалуйста, внимательно прочитайте таблицу данных A4988 перед использованием продукта. Низкий RDS (On) выход 2. Автоматическое обнаружение/Выбор режима распада тока 3. Смешать с медленными режимами распада 4. Синхронное выпрямление для рассеивания низкой мощности 5. Внутренний UVLO 6. Защита от перекрещивания тока 7. 3,3 и 5 V совместимый логический источник 8. Тепловая схема отключения 9. Защита от заземления 10. Защита от короткого замыкания 11. Пять режимов выбора: полный, 1/2, 1/4, 1/8 и 1/16 Плата UNO R3: MCU: ATmega328 Интерфейс USB: CH340 Рабочее напряжение: 5 В Цифровые контакты ввода/вывода: 14 (включая 6 с PWM возможностью) Аналоговые входные контакты: 6 I-I/O выходной ток: макс. 40 мА 3,3 В выходной ток: 150 мА Макс Флэш-Память: 32 Кб (0,5 Кб используются загрузчиком-входит в комплект) Статическая RAM (S RAM): 2 Кб EEPROM: 1 Кб Частота часов: 16 МГц
