ROCKPro64 PINE64 64 64-bit Quad-Core + 4GB LPDDR4 + слот eMMC + android 7,1 Linux Debian операционная система, макетная плата, демонстрационная плата

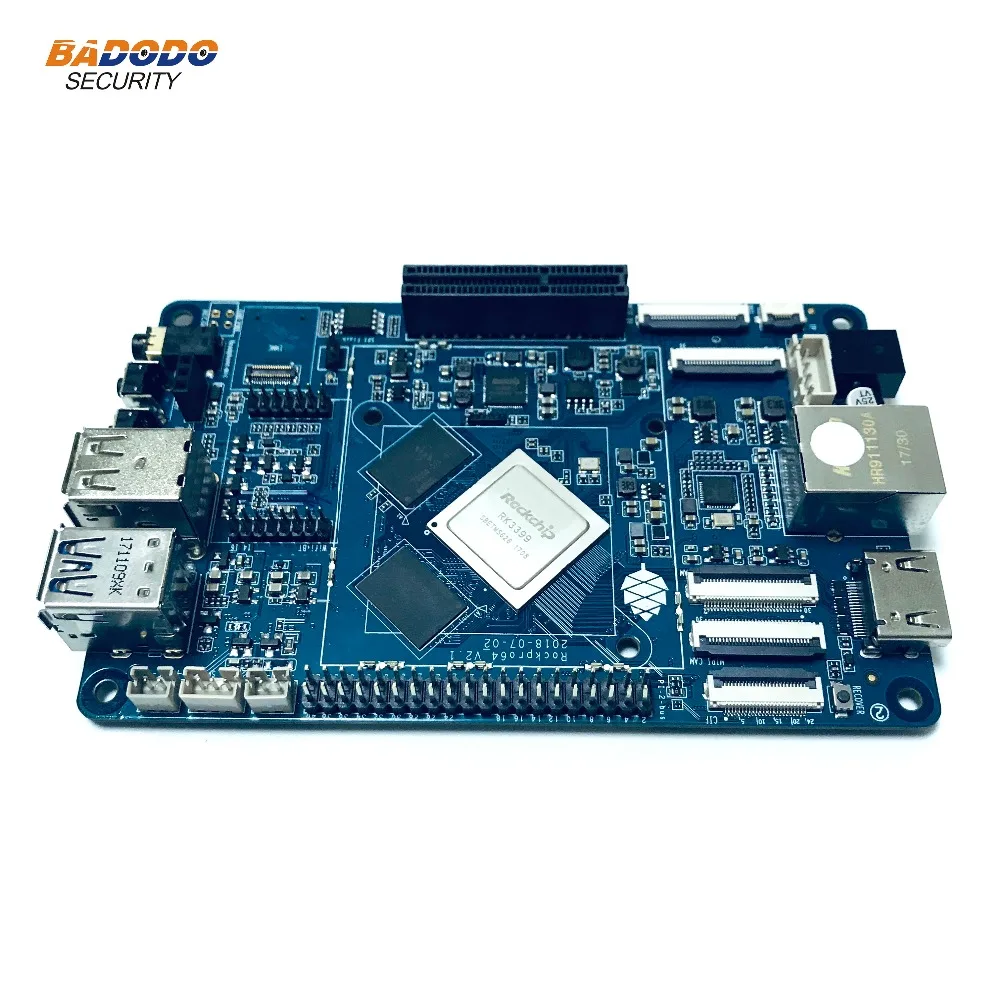

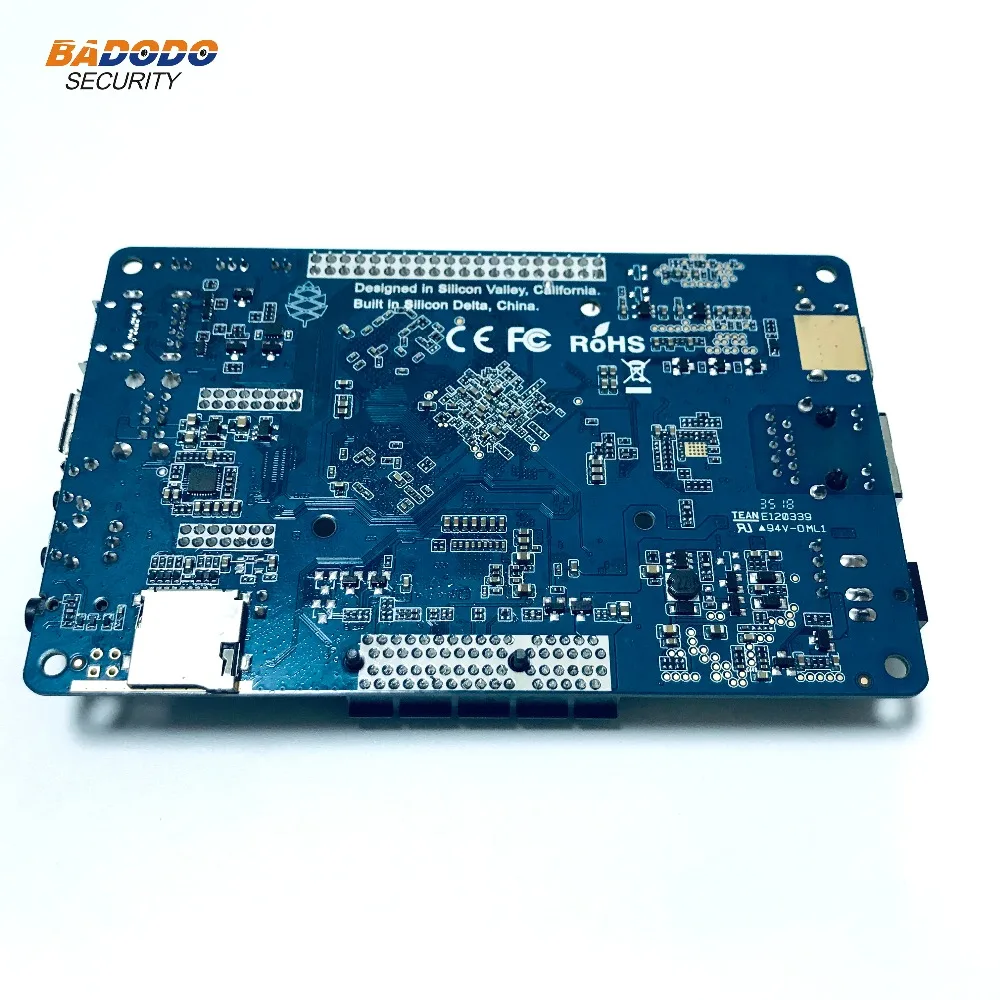

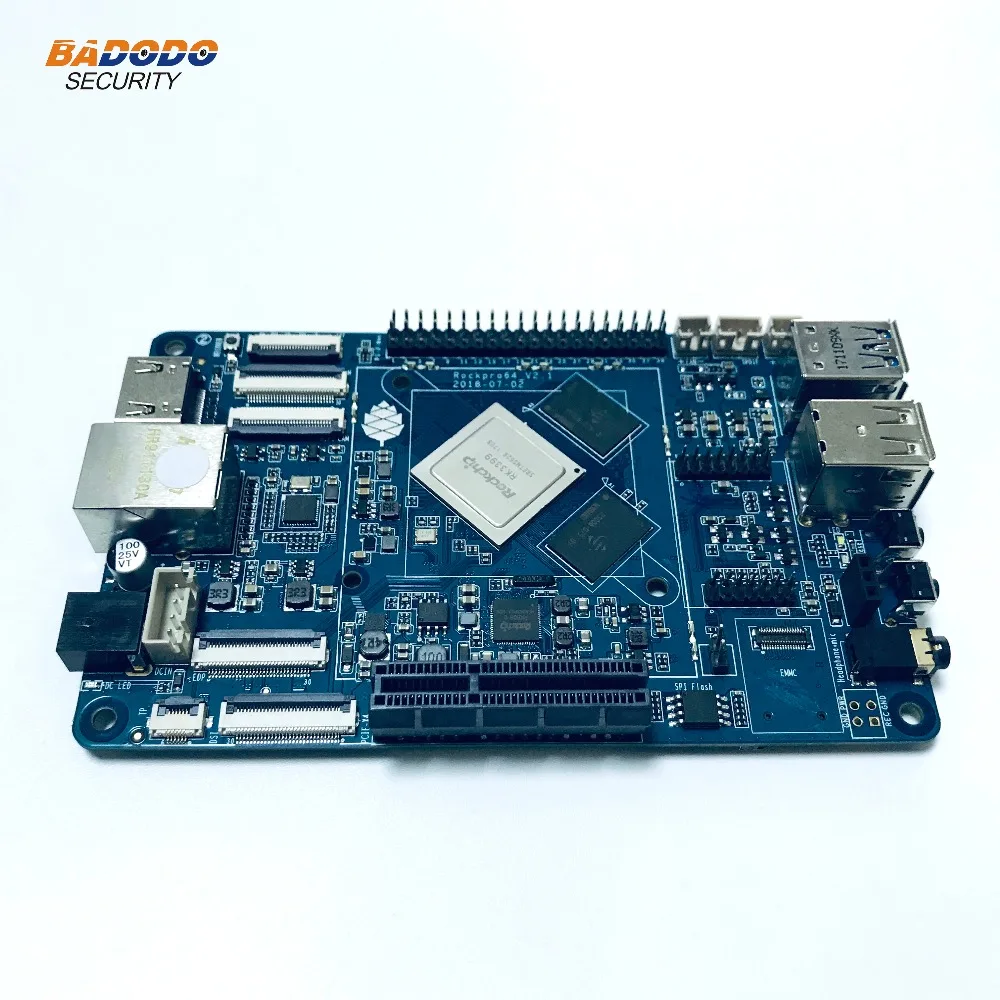

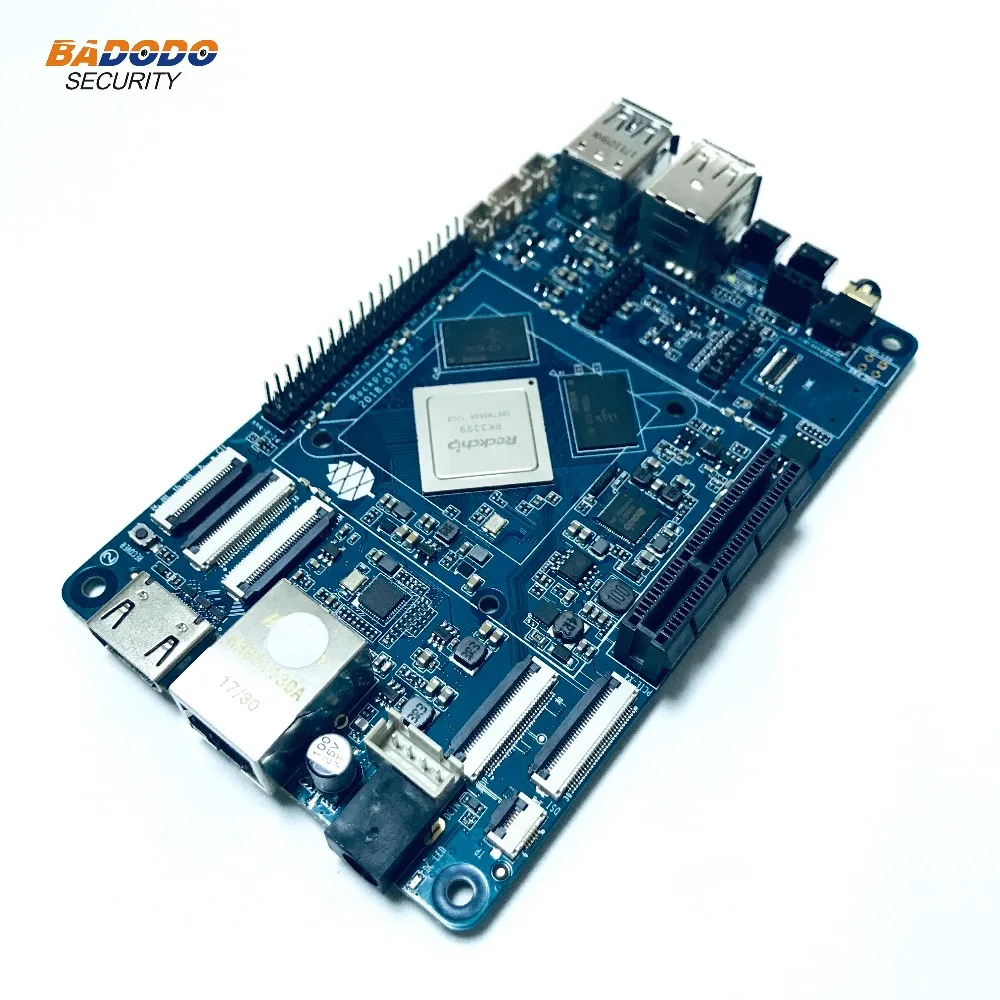

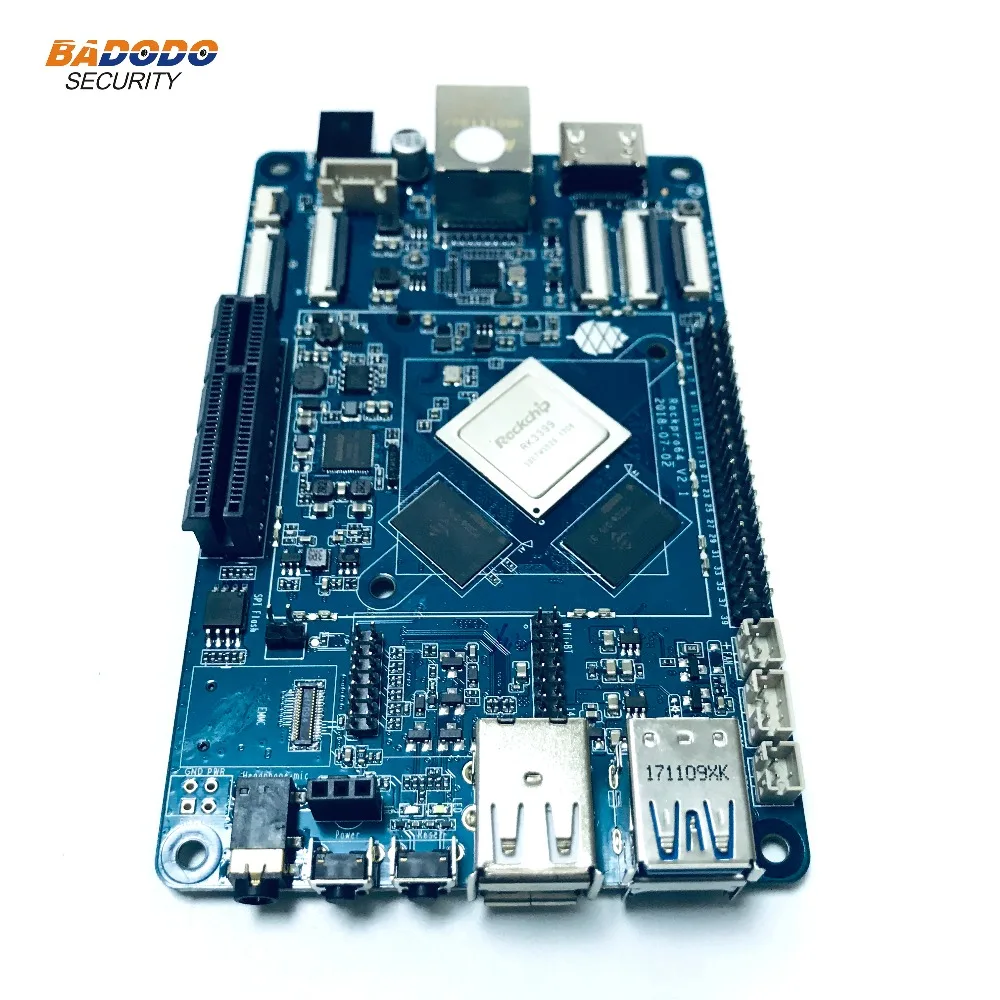

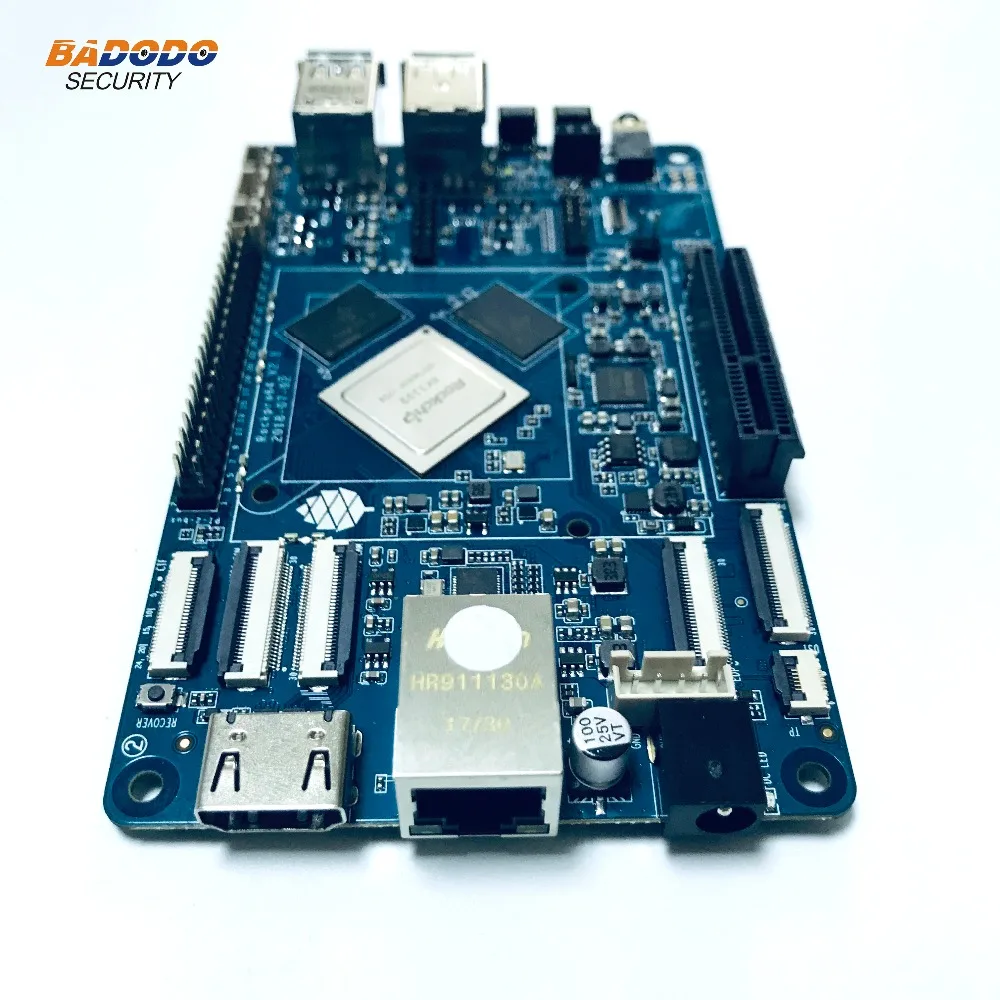

Одноплатный компьютер ROCKPro64

ROCKPro64-самый мощный одноплатный компьютер, выпущенный Pine64. Его приведенный в действие с двумя камерами, процессор Rockchip RK3399 гекса-Core (dual Core ARM Cortex A72 и четырехъядерным процессором ARM Cortex A53) 64-разрядный процессор с Мали T-860 quad-Core GPU. ROCKPro64 оснащен 2GB или 4GB LPDDR4 системной памятью и 128Mb SPI загрузочной вспышкой. Также есть дополнительный модуль eMMC (до 128 ГБ) и слот microSD для загрузки.Плата оснащена открытым слотом PCIe x4, 1 хост USB 3,0 type C с DP 1,2, 1 хост USB 3,0 type a, 2 хоста USB 2,0, гигабитный Ethernet, PI-2 шина GPIO, интерфейс MiPi DSI, интерфейс eDP, интерфейс сенсорной панели, стерео интерфейс MiPi CSI, А также многие другие интерфейсы периферийных устройств, такие как UART, SPI, I2C, для производителей для интеграции с датчиками и другими периферийными устройствами. Различные операционные системы (ОС) доступны с открытым исходным кодомAndroid 7,1,Debian, Arch Linux и многое другое.

На основе Rockchip RK339

Двухъядерный Cortex-A72 до 2,0 ГГц Процессор

Quad-core Cortex-A53 до 1,5 ГГц Процессор

Big.Little Архитектура: двойной Cortex-A72 + Quad Cortex-A53, 64-разрядный процессор Процессор

1-4x симметричная мультиобработка (SMP) в одном кластере процессора и несколько когерентных кластеров SMP процессоров через технологию AMBA 5 CHI или AMBA 4 ACE

AArch64 для поддержкой 64-разрядных вычислений и новые архитектурные особенности

Кэш L1 48 КБ Icache и 32 КБ Dcache для каждого A72

Кэш L2 1024KB для большого кластера

Расширения DSP и SIMD

Плавающая точка VFPv4

Поддержка аппаратной поддержки

Кэш L1 32кб Icache и 32кб Dcache для каждого A53

Кэш L2 512KB для маленького кластера

Полный комплект инструкций по v8-A ARM architecture

ARM Neon Advanced SIMD (одна инструкция, несколько данных) Поддержка ускоренных медиа и обработки сигналов

Расширения криптографии ARMv8

Трубопровод в заказе с симметричным двойным выпуском большинства инструкций

Включает VFP v3 оборудование для поддержки однократных и двухточных операций

Поддержка технологии TrustZone

Полное решение для отладки CoreSight

Один изолированный домен напряжения для поддержки DVFS

Четырехъядерный графический процессор ARM Mali-T860MP4

Высокопроизводительные GPU, построенные на знаменитой архитектуре Arm Mali Midgard, Mali-T860 GPU разработаны для сложных графических приложений и обеспечивают Потрясающие визуальные эффекты для UHD-контента.

Частота 650 МГц

Пропускная способность 1300Mtri/s, 10,4 Gpix/s

OpenGL®ES 1,1, 1,2, 2,0, 3,1, 3,2., Вулкан 1,0 *., OpenCL™1,1, 1,2., DirectX®11 FL11_1., RenderScript™.

LPDDR4 RAM варианты памяти:Два канала 4 Гб

Память: платы ROCK64 имеют 128 Мб встроенной флэш-памяти SPI, но еще не используются, в настоящее время используетсяЗагружаемые карты microSDИлиПортативная прикрепляемая eMMC.

Размеры платы: 133 мм x 80 мм x 19 мм

Входная мощность: + 12 В @ 3A/5A с 5,5 мм/2,1 мм Тип M Тип баррель DC разъем

Двойной VOP: один поддерживает 4096x2160 с поддержкой AFBC; Другой поддерживает 2560x1600

Двухканальный MIPI-DSI (4 полосы на канал)

EDP 1,3 (4 полосы с 10,8 Гбит/с), чтобы поддержать дисплей с PSR

HDMI 2,0 для 4K 60Hz с HDCP 1,4/2,2

DisplayPort 1,2 (4 полосы, до 4K 60 Гц)

Поддерживает Rec.2020 и преобразование в Rec.709

Выход HDMI 2.0a до 4K @ 60 Гц

4K HDR @ 30 кадров в секунду

H.264/AVC Base/Main/High/High10 profile @ level 5,1; До 4K x 2K @ 60fps

H.265/HEVC Main/Main10 profile @ level 5,1 High-tier; До 4K x 2K @ 60fps

VP9, до 4K x 2K @ 60fps

MPEG-1, ISO/IEC 11172-2, до 1080P @ 60fps

MPEG-2, ISO/IEC 13818-2, SP @ ML, MP @ HL, до 1080P @ 60fps

MPEG-4, ISO/IEC 14496-2, SP @ L0-3, ASP @ L0-5, до 1080P @ 60fps

VC-1, SP @ ML, MP @ HL, AP @ L0-3, до 1080P @ 60fps

MVC поддерживается на основе H.264 или H.265, до 1080P @ 60fps

3.5 мм телефонный Джек

Двойной mipi CSI, двойной ISP, максимальное входное разрешение 13M пикселей

10/100/1000 Мбит/с Ethernet

WiFi 802,11 ac/a/b/g/n с Bluetooth 4,01 (опционально)

MicroSD-bootable, поддержка SDHC и SDXC, память до 256 ГБ

EMMC-bootable (дополнительный модуль eMMC)

1 хост-Порт USB3.0

1 порт USB type C OTG с выходом DP

2 порта USB 2,0 (верхний-USB-OTG)

2x20 контактов "Pi2" GPIO Header

PCIe 2,1 (4 полнодуплексные полосы с 20 Гбит/с) x4 открытый порт

Более подробную информацию см. По следующей ссылке:

Http://wiki.pine64.org/index.php/ROCKPro64_Main_Page
